悬臂梁结构设计

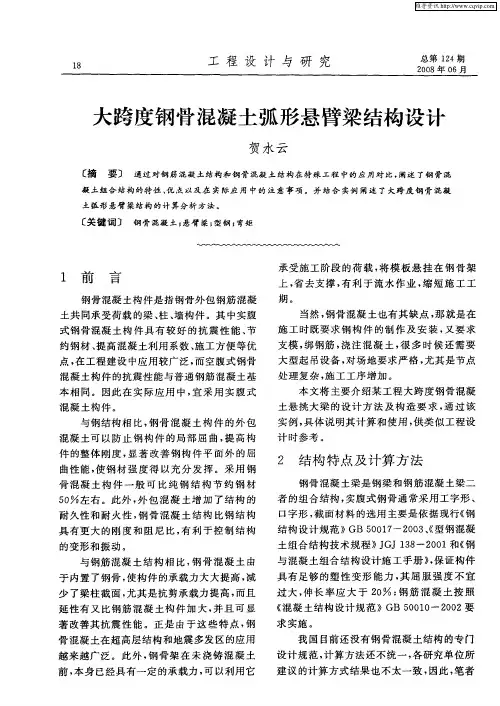

大跨度钢骨混凝土弧形悬臂梁结构设计
与钢结 构相 比， 骨 混凝 土 构 件 的外 包 钢
混 凝 可 以防 止 钢构 件 的局部 屈 曲， 高 构 提
计 时参考 。
件 的整 体 刚度 ， 著 改善 钢 构 件平 面外 的屈 显
曲性能 ， 钢材 强 度 得 以充 分 发 挥 。采 用 钢 使 骨 混凝 土 构 件 一般 可 比纯 钢 结 构 节 约 钢 材 ５ 左 右 。此 外 ， 包 混 凝 土增 加 了结构 的 Ｏ 外 耐 久性 和耐 火性 ， 骨混 凝 土结 构 比钢 结构 钢
骨混凝 土结 构 设 计 规 程 给 出 了计 算 公 式 ， 不
ＭＳ —— 梁 中 钢 骨 部 分 的受 弯 承 载 Ｍｒ ｃ ——梁 中钢筋混 凝 土部分 的受 弯
承载力 。 当受 拉翼 缘大 于受 压翼缘 的非 对称 钢骨 截面 ， 可将 受 拉翼 缘 大 于 受 压翼 缘 的面 积 则 作 为受拉 钢筋 考 虑 ， 虑 粘结 滑 移 对 截 面 承 考 载 力 的影 响 ， 凝 土抗压设 计强 度 以 代 替 混 ＿ 。由力矩 平 衡 公 式 Ｍ 一０ 力 平 衡 公 式 厂 ｃ ，
具 有更 大 的刚 度和 阻 尼 比， 利 于控 制 结构 有 的变形和 振动 。 与 钢筋混 凝 土结 构 相 比， 骨 混 凝 土 由 钢 于 内置 了钢骨 ， 使构 件 的承 载力 大大 提高 ， 减 少 了梁柱 截面 ， 尤其 是抗剪 承载力 提高 ， 而且 延 性有 又 比钢筋 混 凝 土构 件 加 大 ， 且可 显 并
式 钢骨混 凝 土构 件 具 有较 好 的抗 震 性 能 、 节 约钢 材 、 高混 凝土利 用 系数 、 提 施工 方便 等优
点 ， 工程 建设 中应 用较广 泛 ， 空腹式 钢骨 在 而
北京市高中生技术设计创意大赛 悬臂梁结构模型设计与制作
挑战极限----承重竞赛 该项目是完成了悬臂梁模型的制作，并通过基本 承重测试以后，挑战更高水平的承重极限。由选手自 己确定承载的质量，有两次承重测试的机会，取一轮 最佳成绩确定名次。
超级链接----组合创作 该项目是指在完成悬臂梁模型的制作，并通过基 本承重测试以后，要改变最初的组队形式，以抽签的 方法确定链接对象组成新的挑战队，选手自主选项确 定预设目标。然后进行悬臂梁模型作品的链接组合、 设计，实现作品的再创作，并按规则完成各项任务功 能目标。评委根据预设目标达成度以及任务完成的情 况确定最终成绩。
（二）竞赛规则 1.悬臂梁模型制作技术要求及规则 ⑴.以学校为单位组队参赛，每队由3---5名选手组成。 注：其中挑战极限承重测试二人，超级链接组合创作三 人。 ⑵.悬臂梁结构模型制作是，要求选手使用大赛组委会 统一提供的材料、器材及粘接剂，不得使用劈开的型材， （局部的加强除外）不得使用自带材料、器材粘接剂。 注：现场可以提供充电式手电钻。
⑶.现场制作时间为三小时，其他人不得进入，不得有 任何形式的场外指导，否则取消参赛资格。 注：制作结束后由裁判组封闭竞赛场地，清点登记作品。
⑷.悬臂梁结构模型最大自重为70克（含70克） 要求模型结构设计制作完整，其一端能与测试台 配合固定，另一端要确保可以与悬挂线连接，比 如有凸起的凹槽，或者是用打孔的方式。 ⑸.制作完成后的悬臂梁模型作品都需通过３公 斤的承重测试，测试成功后方可晋级参加挑战极 限，超级链接项目的竞赛。
2.挑战极限---承重竞赛规则及竞赛办法 ⑴.抽签决定竞赛顺序。选手自由选择确定承载 质量并填写承重测试申请表格，承载质量在承 重过程中不得更改。选手有两次承重机会，取 一轮最佳成绩确定最终结果。
结构设计知识：悬臂梁结构设计的基本原理与方法
结构设计知识：悬臂梁结构设计的基本原理与方法悬臂梁是一种常见的结构，其基本原理是支点只有一个，而另一端则悬空。
这种结构常用于桥梁和建筑物的梁式结构。
在设计悬臂梁时，应重视结构强度、稳定性和刚度等问题。
本文将从这些方面入手，探讨悬臂梁结构设计的基本原理和方法。
一、悬臂梁的强度设计强度是悬臂梁设计中最重要的问题之一。
在设计中，需要考虑悬臂梁的截面形状、材料和支点位置等因素。
若悬臂梁截面形状不合理，可能会导致局部应力过大，从而引起结构破坏。
因此，在设计中应尽量选择合适的截面形状，如矩形或圆形等，避免出现尖锐的边角。
另外，材料的选择也非常重要。
不同材料的强度和刚度有差异，通常常用的材料有钢、混凝土和木材等。
在选择材料时，应考虑材料的强度、耐用性和成本等因素。
同时，还需要对材料进行强度检验，确保其符合设计要求。
支点位置是悬臂梁设计的另一个重要因素。
支点的位置和方式会直接影响悬臂梁的强度和稳定性。
因此，在设计中需要仔细考虑支点的位置和设置方式。
通常情况下，支点的位置应该选择在横向中心线位置，避免偏离中心线而导致结构扭曲或损坏。
另外，支点的设置方式也是需要考虑的因素，如采用承板式支座或滑动支座等。
这些支座的选择应该根据悬臂梁的实际情况进行选择。
二、悬臂梁的稳定性设计稳定性是悬臂梁设计的另一重要问题。
在设计中，需要考虑悬臂梁的整体结构稳定性和支点稳定性两个方面。
整体结构稳定性是指悬臂梁在承受荷载时整体结构不发生倾覆或破坏。
在设计中，需要对悬臂梁做出合理的结构设计，例如采用合适的垂直支撑和斜杆支撑等结构措施，以提高悬臂梁的整体稳定性。
支点稳定性是指悬臂梁支点的稳定性，其主要是根据支点的类型和尺寸来确定。
支点的设计应当遵循以下原则：首先，支点必须有足够的刚度和强度，能够承受悬臂梁上的全部荷载；其次，支点应该与悬臂梁之间形成良好的摩擦力，并能够在受到荷载时保持稳定不变。
三、悬臂梁的刚度设计刚度是悬臂梁设计中需要考虑的另一个重要问题。
悬臂梁结构设计
梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
生活中悬臂梁设计成功案例
生活中悬臂梁设计成功案例
1. 阳台的悬臂梁和结构柱是整体浇注的，将阳台的荷载传递到柱上，一般情况下两臂之间的梁是主梁而主梁间伸出的梁是次梁。
为什么图中阳台不会倒塌，一般都是悬臂梁结构，有钢筋撑着呢，由此可见钢筋在阳台的悬臂梁中所扮演的重要角色，阳台的悬臂梁由钢筋混凝土浇筑而成，这种结构使其既能承受拉力，也能承受压力，而且还能抗剪力。
真正做到坚固耐用，图中十几层建筑物的阳台都是采用采用这种结构。
其次，在我们生活中，悬臂桥梁也不乏踪迹。
2.在我们日常生活中，滚筒洗衣机也运用了悬臂梁的原理。
滚筒洗衣机滚筒组件，相当于一悬臂梁。
因两轴承安装在一端，另一端无定位装置，工作时有一附加轴向力，有的选用的是两只向心轴承。
总结:由此可见，悬臂结构在生活中无处不在，且起到了相当重要的作用。
已经成为我们生活中不可少的部分，我们应善于发现，善于利用自己的学识知识，在步入社会后也能创造出便于我们生活的物件。
工业建筑悬臂梁的设计要素
跨度和高度是悬臂梁设计的重要参数，直接关系到悬臂梁的承重能力和经济性。一般来说，悬臂梁的跨度越大，需要的材料支出越多，但是却能实现更大的覆盖范围。设计悬臂梁时，需要考虑其所需要承重的物体的重量和数量，然后再基于这些参数来计算出跨度和高度的最佳取值。
三、悬臂梁的截面形状
悬臂梁的截面形状也是设计要素之一。一般来说，悬臂梁的截面越小，所需材料越少，经济性越高，但是承重能力会相应减小。因此，需要在截面大小和承重能力之间进行平衡，选择最佳的截面形状。当前，常用的悬臂梁截面形状包括：H型、I型、C型等几种。其中，H型钢的抗弯刚度最大，承重能力最高。
工业建筑悬臂梁的设计要素
工业建筑中，悬臂梁是常见的结构之一，它的，悬臂梁的设计要素非常重要，决定了工业建筑的安全性、稳定性和经济性。下面，我们将详细介绍悬臂梁的设计要素。
一、悬臂梁的材料选择
悬臂梁的设计建立在材料选择的基础上，因此选择适合的材料是至关重要的。常用的悬臂梁材料包括：钢结构、钢筋混凝土、玻璃钢等。其中，钢结构的强度高、易于加工和构造，是目前业内较为主流的选择。同时，钢结构可以通过表面涂料进行防腐处理，延长悬臂梁的使用寿命。
四、悬臂梁的转移和支撑
转移和支撑也是悬臂梁设计中需要重点考虑的因素之一。在设计悬臂梁时，需要考虑将悬臂梁的承重转移到建筑物的其他部位。同时，悬臂梁的支撑也需要考虑到建筑物的风险分析和安全性要求。常见的支撑方式包括：悬吊式和支柱式两种，需要在安全性和稳定性之间进行考虑和选择。
总之，悬臂梁的设计离不开这些要素，需要全面考虑并进行综合斟酌。只有在理性和科学考量的基础之上，才能够设计出安全稳定、经济节约的悬臂梁结构，为工业建筑的发展和提升做出贡献。
钢筋混凝土悬臂梁设计
钢筋混凝土悬臂梁设计钢筋混凝土悬臂梁是一种常见的结构形式，在建筑工程中广泛应用。
它主要由梁体和支座组成，梁体的一端悬空，并通过支座固定在支撑结构上。
在设计悬臂梁时，需要考虑悬臂梁的受力情况、材料选择、梁的尺寸和截面形状等因素。
首先，设计悬臂梁时需要确定梁的受力情况。
悬臂梁的受力主要包括弯矩和剪力。
弯矩是梁的受力时产生的力矩，主要由荷载引起，通过悬臂梁传递到支座。
剪力是指悬臂梁截面上的内部力，主要是由于荷载的作用而产生的横向剪切力。
其次，材料的选择也是悬臂梁设计的重要因素之一、悬臂梁一般采用钢筋混凝土结构，其中钢筋主要用于增强混凝土的抗拉能力。
在选择材料时，需要根据设计要求和使用环境选择合适的钢筋和混凝土等材料。
对于梁的尺寸和截面形状的设计，一般应根据悬臂梁的受力情况和材料的选择来确定。
悬臂梁的截面形状一般为矩形或T形截面，而梁的尺寸则取决于跨度和荷载情况等因素。
需要注意的是，悬臂梁截面的尺寸和形状应能保持梁的整体稳定性，并具备足够的抗弯和抗剪能力。
在具体设计过程中，需要进行结构分析和计算。
结构分析主要包括根据悬臂梁的受力情况进行荷载计算和弯矩剪力计算，以确定悬臂梁的设计要求。
在计算过程中，需要考虑荷载分布的不均匀性，以及可能的动载荷和地震力等因素。
根据弯矩和剪力计算结果，可以确定悬臂梁的截面尺寸和材料需求。
最后，设计完成后还需要进行验算和优化。
验算是为了验证所设计的悬臂梁在实际使用中的稳定性和安全性。
通过对悬臂梁进行验算可以确定其是否满足设计要求，并进行相应的调整和改进。
优化是为了提高悬臂梁的经济性和性能。
通过对悬臂梁设计方案的比较和优化，可以实现最佳的结构效果。
总结起来，钢筋混凝土悬臂梁的设计需要考虑受力情况、材料选择、尺寸和截面形状等因素，并进行结构分析、计算、验算和优化。
通过合理的设计和施工，可以保证悬臂梁的稳定性、安全性和经济性。
悬臂梁结构模型——挑战设计“理论分析”
50 40 30 20 10 0 系列1 系列2 0.5 1 2 1 66.75
49.25
37.25 28.75 23.5 25.5
系 系
2 3 2 49.25
4 4 4 37.25
6 5 6 28.75
8 6 8 23.5
10
1 0.5 67.25
7 10 25.5
试件标号
通过本例，我们可以做如下推论： 上弦杆越靠近根部所受拉力越大，且以G的 2,4,6,8,10……偶数倍增长。 下弦杆越靠近根部所受压力越大，且以G的 1,3,5,7,9……奇数倍增长。 中间的斜杆，BL、DJ、FH这些倾斜的杆都受到的 是拉力，且大小均 。 中间的斜杆，DH、BJ这些倾斜的杆都受到的是压力， 且大小均为 。 竖杆都是不受力的杆。
结构的理论分析
上挑式
坐标 0
支撑式
斜拉式
结构的理论分析
材料的特性分析
如何对悬臂梁进行测试与分析？
700 600 500 400
荷载
6
号试件 )
300 200 100
(N )
0
0
2
4
6 8 位移 ( mm)
10
12
圆形管不同长度承压试验图
80 70 60
67.25
66.75
承受压力（kg）
悬臂梁结构模型 --挑战设计“理论分析”
北京四中 通用技术组 高增
选择适合的载体，体验设计的一般过程： 1、命题的解读及理解 2、初步方案的制定及确定 4、模型的制作 5、设计的优化 6、设计报告的提交
结构的理论分析
固定端
悬挂端 350mm 450mm
混凝土结构设计原理(简支悬臂梁设计)
目录一、设计任务 (2)（一）、初选参数 (3)（二）、初选材料及相关数据 (3)二、设计方案 (3)（一）、初选截面 (3)（二）、按基本组合计算荷载效应，确定关键截面 (4)1.跨中截面弯矩计算 (4)2.支座截面弯矩计算 (5)3.支座a左侧剪力计算 (5)4.支座a右侧剪力计算 (5)（三）、计算跨中正截面配筋及示意图 (6)（四）、计算支座截面配筋及示意图 (8)（五）、计算支座A左右斜截面配筋 (9)三、承载能力验算 (10)（一）、按标准组合和准永久组合计算荷载效应，确定关键内力值 (10)1.按标准组合 (10)2.按准永久组合 (10)四、正常使用验算 (11)（一）、验算跨中挠度和裂缝宽度 (11)1.验算跨中挠度 (11)2.验算跨中裂缝 (12)（二）、验算支座截面裂缝宽度 (13)（三）、伸臂端挠度 (13)五、设计心得 (15)《混凝土结构设计原理》课程设计一、设计任务简支伸臂梁如上图所示。
跨中荷载为除结构构件自重外的恒载g1（含栏杆、装修等）、结构构件自重恒载g2和活载q1。
伸臂段面荷载为除结构构件自重外的恒载g3（含栏杆、装修等）、结构构件自重恒载g4和活载q2。
桥面宽度为B ，梁截面为T 形、槽形、箱型等，也可为矩形。
设计内容：初选混凝土强度等级（C30、C35、C40）、纵筋型号（HRB400）、箍筋型号（HPB300）和主梁截面、进行内力分析、计算控制截面的纵筋和箍筋配置、最后进行挠度和裂缝验算。
环境类别按二a 类。
提示：内力分析时注意区分荷载是有时还是不利，如伸臂段上的荷载对跨中弯矩是有利荷载，再如支座A 右的剪力更复杂一些。
建议：跨度1L =9~12m 、宽度B =2.4~3.6m 、恒载21 1.5~2.5kN/g m =、23 1.5~2.5kN/g m =、活载21 3.0~4.0kN/q m =、22 3.0~4.0kN/q m =。
活载的准永久值系数5.0q =ψ。
悬臂梁的受力分析与结构优化
悬臂梁的受力分析与结构优化悬臂梁是一种常见的结构，由于其特殊的支持方式，受力分析和结构优化对于设计师来说是非常重要和关键的。
本文将详细介绍悬臂梁的受力分析和结构优化。
首先，我们需要了解悬臂梁的基本结构和受力情况。
悬臂梁由一个固定支座和一个悬挑段组成，其中，固定支座是悬挑段的唯一支撑点。
常见的悬臂梁结构包括悬臂梁、悬臂梁连接梁柱和榀架等。
悬臂梁的受力分析可以通过静力学的原理来进行。
在进行悬臂梁的受力分析时，可以采用以下步骤：1.确定受力类型：首先需要确定悬臂梁所受的外力类型，包括集中力、均布力以及倾覆力。
根据具体情况，可以分析受力的大小、方向和作用点位置。
2.绘制受力图：针对所确定的受力情况，绘制受力图可以帮助我们更加直观地了解悬臂梁的受力情况。
受力图包括受力箭头和标注力的大小、方向和作用点位置。
3.计算受力大小：利用受力图，可以通过应力平衡原理计算出悬臂梁各个部分的受力大小。
利用平衡方程，可以计算出悬臂梁在不同位置的剪力、弯矩和轴力。
4.分析受力状况：通过计算出的受力大小，可以分析悬臂梁的受力状况。
在分析过程中，需要注意各个受力点的正负号，以及受力的分布情况。
在进行悬臂梁的结构优化时，可以采用以下方法：1.材料选型：选择适当的材料是悬臂梁结构优化的重要因素之一、优先选择具有较高的强度和刚度的材料，以减小悬臂梁的自重；同时还要考虑材料的成本和可获得性。
2.梁型设计：根据实际需求，选择合适的梁型可以优化悬臂梁的结构。
常见的梁型包括矩形梁、圆形梁、槽式梁等，每种梁型具有不同的性能和应用范围。
3.截面设计：选择合适的悬臂梁截面形状和尺寸可以优化悬臂梁的结构性能。
通过计算悬臂梁的受力情况，可以确定截面的强度和刚度需求，然后选择合适的截面形状和尺寸。
4.强度验证：在进行结构优化后，需要进行强度验证。
通过对悬臂梁进行负荷测试或使用有限元分析方法，可以验证悬臂梁是否满足强度和刚度的要求。
如果不满足要求，需要对结构进行调整和优化。
“悬臂梁结构模型的设计与制作”实践教学探究
126FAXIAN JIAOYU 2018/03职业教育 Zhi Ye Jiao Yu ………………………………………悬臂梁，即梁的一端为不产生轴向、垂直位移和转动的固定支座，而另一端为自由端的结构。
一、“悬臂梁结构模型的设计与制作”实践教学的优势1.知识覆盖面广（1）设计阶段：设计的原则与方法、绘图方法及尺寸标注、材料的认知、结构的类型及受力分析、结构稳定性和强度的分析等。
（2）制作阶段：工艺及工具的使用、模型制作方法、技术试验及设计评价、流程设计及优化等。
2.操作性强在通用技术教学中，要想学生真正理解理论知识的含义及实施过程，设计对象的选择很重要，其可操作性更为重要。
二、“悬臂梁结构模型的设计与制作”教学的实施方案1.小前奏热身（3课时）考虑到该实践项目材料的陌生及制作的难度，在正式实施之前设计了另一个同类小活动。
在必修1的教学完成之后，我设计了一个简单小制作来贯穿必修1的理论知识，同时也作为悬臂梁结构模型制作的前奏。
具体实施过程如下：（1）制订设计方案（1课时）（2）各小组进行模型制作（1课时）（3）测试、评价与交流（1课时）2.挑战设计登场（4课时）在进入《技术与设计2》第一章的第三节“简单结构设计”时，安排“悬臂梁结构模型制作”的项目教学，考虑到通用技术课时紧张以及项目的可操作性，具体实施过程如下：（1）布置课后任务：分小组（5~6人）课后观察生活中的悬臂梁结构，思考分析其受力特点，根据材料的特性自主设计悬臂梁结构，并画出大致草图。
（此为课后进行，不计课时。
）（2）方案交流与完善（1课时）：课上各小组组长介绍本组方案，相互交流和讨论，促进方案的优化，形成合理且较完整的设计方案，并将其按照1：1的比例绘制在标准计算纸上。
（3）各小组进行模型制作（2课时）：有了之前正方体制作的热身，对材料特性也有一定了解，各小组成员已有明确分工，在一定程度上降低了悬臂梁的制作难度。
（4）测试、评价与交流（1课时）：测试同样分模型称重和承重测试两个步骤。
混凝土中悬臂梁的设计原理
混凝土中悬臂梁的设计原理悬臂梁是指在一端悬挂的梁，它可以用于支撑建筑物的屋顶、桥梁、广告牌等结构。
混凝土中悬臂梁的设计原理是混凝土结构设计中的重要部分，其设计需要考虑结构的稳定性、强度、耐久性和使用寿命等因素。
本文将详细介绍混凝土中悬臂梁的设计原理。
1. 悬臂梁的基本原理悬臂梁的基本原理是将荷载沿着梁的长度方向均匀分布，然后通过悬挂在一端的支撑点将荷载传递到支撑点的另一端。
悬挂点处的梁会发生弯曲，因此设计悬臂梁需要考虑弯曲应力和弯曲刚度。
除此之外，还需要考虑悬挂点处的悬挂力和悬挂点的支撑能力。
2. 悬臂梁的设计方法悬臂梁的设计需要考虑以下几个方面：2.1 悬挂点的位置悬挂点的位置会直接影响到悬臂梁的受力情况。
一般来说，悬挂点应该位于梁的中心线上，以保证荷载均匀分布。
如果悬挂点偏离中心线，会导致悬挂点处的梁发生弯曲，从而影响悬臂梁的强度和稳定性。
2.2 梁的截面形状和尺寸悬臂梁的截面形状和尺寸会直接影响到梁的强度和刚度。
一般来说，悬臂梁的截面应该为矩形或T形，以保证梁的强度和刚度。
此外，梁的截面尺寸也需要根据荷载大小进行合理设计。
2.3 梁的材料悬臂梁的材料一般为钢筋混凝土，其强度和耐久性都比较好。
在设计悬臂梁时，需要根据实际情况选择合适的混凝土配合比和钢筋直径，以保证梁的强度和耐久性。
2.4 荷载的计算荷载的计算是悬臂梁设计中的重要环节。
荷载包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。
荷载的大小和分布方式都需要进行合理计算，以保证悬臂梁的强度和稳定性。
2.5 悬挂点的支撑能力悬挂点的支撑能力也是悬臂梁设计中需要考虑的重要因素。
悬挂点的支撑能力应该大于悬挂点处的悬挂力，以避免悬挂点失效。
3. 悬臂梁的设计流程悬臂梁的设计流程包括以下几个步骤：3.1 计算荷载首先需要计算荷载，包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。
荷载的计算需要根据实际情况进行，以保证悬臂梁的强度和稳定性。
一种mems悬臂梁结构及其制备方法
一种mems悬臂梁结构及其制备方法
悬臂梁是一种常见的结构，在MEMS（微机电系统）领域中被广泛应用。
它的设计和制备方法对于实现各种微尺度传感器和执行器具有重要意义。
以下将介绍一种MEMS悬臂梁结构及其制备方法。
这种MEMS悬臂梁结构采用了特殊的材料和制备工艺，以实现高灵敏度和可
靠性。
首先，选择了具有良好力学特性和可调控性的材料，例如硅或聚合物。
其次，在基底上通过光刻技术或电子束曝光等方法制备悬臂梁的形状。
悬臂梁通常具有矩形、圆形或其他几何形状。
制备方法中的一个关键步骤是释放悬臂梁，使其自由悬挂。
通常使用刻蚀或氧
化物蚀刻等方法，将悬臂梁与基底分离。
这样可以确保悬臂梁在工作时具有较大的挠度，并且可以更容易地感知和测量外部作用力。
在制备完成后，MEMS悬臂梁可以用于多种应用。
例如，在传感器中，悬臂梁可以通过其挠度变化来测量压力、加速度、力等物理量。
在执行器中，悬臂梁可以通过外部施加电场或热量来实现振动、位移等运动。
除了提供灵敏度和可靠性外，这种MEMS悬臂梁结构还具有体积小、重量轻、功耗低等优点。
这使得它在微型设备和传感器中得到广泛应用，如无线通信、医疗诊断、环境监测等领域。
总之，这种MEMS悬臂梁结构及其制备方法在微尺度传感器和执行器的设计
和制造中具有重要意义。
它通过特定的材料选择和制备工艺，实现了高灵敏度和可靠性，并为各种应用提供了解决方案。
悬臂梁结构设计范文
悬臂梁结构设计范文悬臂梁是一种常见的结构形式，广泛应用于各种建筑和工程项目中。
本文将为您介绍悬臂梁结构设计的相关知识。
一、悬臂梁的定义和形式悬臂梁是一种梁的形式，其特点是在梁的一端固定支承，另一端悬空，不受任何支撑点的限制。
悬臂梁主要由梁体和支承构件组成。
悬臂梁可以分为两种形式，一种是单悬臂梁，即只有一端悬空，另一端固定在支撑点上；另一种是双悬臂梁，即两端都悬空，主要由两个单悬臂梁组成。
二、悬臂梁结构设计的基本原则1.悬臂梁的安全性要求：悬臂梁要能够承受悬挂在其上的荷载，并保证结构的稳定性和安全性。
2.悬臂梁的刚度要求：悬臂梁的刚度决定了其在受力时的变形情况，需要根据实际情况确定悬臂梁的刚度。
3.悬臂梁的振动要求：悬臂梁在受到外界激励时会发生振动，需要通过合理的设计来控制振动的幅度，以避免对周围环境和结构产生不利影响。
4.悬臂梁的材料选择：悬臂梁的材料应根据实际情况来选择，常见的材料有钢材、混凝土等。
三、悬臂梁结构设计的方法1.确定荷载：首先确定悬臂梁所要承受的荷载，包括静载、动载以及其他作用在悬臂梁上的力，如风力、地震力等。
2.计算梁体尺寸：根据悬臂梁所要承受的荷载以及悬臂梁的材料特性，计算出梁体的尺寸。
3.确定支承结构：确定悬臂梁的支承结构形式，包括支承点的位置、形式等。
4.确定连接方式：确定悬臂梁与支承结构之间的连接方式，包括焊接、螺栓连接、衔接等。
5.进行结构分析：利用结构分析软件进行悬臂梁结构的分析，确定悬臂梁在受力时的变形、应力等情况。
6.优化设计：通过对悬臂梁的分析结果进行优化设计，达到安全、稳定、经济的要求。
7.绘制施工图纸：根据悬臂梁的设计结果绘制施工图纸，以便后续的施工操作。
四、悬臂梁结构设计的注意事项1.悬臂梁的设计应满足相关的国家标准和规范要求。
2.悬臂梁在设计过程中需要考虑荷载的大小、方向以及作用点的位置等因素。
3.悬臂梁的连接方式和支承结构的选择应符合结构的要求，并保证连接的可靠性和稳定性。
悬臂式和单层支护结构设计
1.3 配筋计算
■ 配筋应满足下式条件
■
1.25γ0Mc<Mu
■
1.25γ0Vc<Vu
■ 式中
■ Mc——每延米宽度支护结构截面弯矩计算值； ■ Vc——每延米宽度支护结构截面剪力计算值； ■ Mu——每延米宽度支护结构截面受弯承载力； ■ Vu——每延米宽度支护结构截面受剪承载力。
1.4 支护结构顶端的水平位移值
■ yp-剪力V=0以上各层土被动土压力合力 Ep对剪力为零处的力臂长度；
1.2 最大弯矩及其位置
■ 剪力为零的位置D距基坑开挖 面的距离y , 可按D点以上主动 土压力的总和Ea等于D点以上 被动土压力的总和Ep求得。
1.3 配筋计算
■ 悬臂式支护结构宜按计算弯 矩图配筋， 当地质条件或其 它影响因素较为复杂时，也 可按最大弯矩断面的配筋贯 通全长。
■ y——剪力为零处，即D点至基坑底的距离；
■ ——悬臂梁上段结构柔性变形值（如图所示）；
■ θ——下段结构在最大弯矩Mmax作用下产生的转角
（如图所示）；
■ ——下段结构在最大弯矩Mmax作用下在D点产生的 水平位移（如图所示）。
等值梁法的基本原理和假定
■ 等值梁法的关键是如何确定反弯点的位 置。对单锚或单撑支护结构，地面以下 土压力为零的位置（即主动土压力等于 被动土压力的位置）与反弯点位置较接 近。为了简化计算，假定土压力为零的 位置即反弯点位置。
2 单层支撑支护结构设计
■ 对于单层支撑支 护结构，较合适 的计算方法是等 值梁法。
等值梁法的基本原理和假定
■ 对如下图(a)所示连续梁,在均布荷载下 有图(b)弯矩图形。如果在反弯点c处截 断并设一自由支承，则ab梁分为ac、 cb两段， cb段为一端铰支、一端固定 的超静定梁。由于两段梁上的弯矩不 变，故将ac、cb梁称为等值梁或假想 梁。
工程结构分析专业毕业设计论文：基于非线性力学的悬臂梁结构设计与分析
工程结构分析专业毕业设计论文：基于非线性力学的悬臂梁结构设计与分析悬臂梁结构设计与分析摘要：随着工程技术的不断发展，对结构分析的要求也越来越高。
悬臂梁结构作为一种常见的工程结构，在各种领域中得到了广泛应用。
然而，在实际应用中，悬臂梁结构会受到各种复杂力的作用，其力学行为往往呈现出非线性特征。
为了更好地设计和分析悬臂梁结构，本文基于非线性力学的基本原理和方法，对悬臂梁结构进行了设计和分析。
本文的研究内容主要包括研究背景、意义、目的、方法、步骤、未来发展方向、结果和结论等。
1. 研究背景和意义悬臂梁结构是一种常见的工程结构，被广泛应用于建筑、机械、航空航天等领域。
然而，在实际应用中，悬臂梁结构会受到各种复杂力的作用，如重力、风载、地震等，这些力的作用会使悬臂梁结构的力学行为呈现出非线性特征。
因此，对悬臂梁结构进行准确的非线性力学分析是至关重要的。
此外，随着工程技术的不断发展，对结构分析的要求也越来越高。
传统的线性力学分析方法已经无法满足现代工程结构设计的需要，因此，基于非线性力学的方法逐渐得到了广泛的应用。
本文的研究旨在探索基于非线性力学的悬臂梁结构设计和分析方法，以提高悬臂梁结构的设计水平和安全性。
2. 研究目的本文的研究目的主要有以下几点：（1）探讨悬臂梁结构的非线性力学行为；（2）设计和分析基于非线性力学的悬臂梁结构；（3）验证基于非线性力学的悬臂梁结构设计方法的可行性；（4）提出悬臂梁结构未来的发展方向和应用前景。
3. 研究方法本文的研究方法主要包括理论分析、实验研究和数值模拟等。
首先，通过对悬臂梁结构的受力分析，建立其非线性力学模型。
然后，利用实验和数值模拟方法，对悬臂梁结构进行仿真和分析，以验证非线性力学模型的准确性和可靠性。
最后，根据实验和仿真结果，对悬臂梁结构的设计和应用进行探讨。
4. 研究步骤本文的研究步骤如下：（1）对悬臂梁结构的受力进行分析，建立其非线性力学模型；（2）设计实验方案，对悬臂梁结构进行实验研究；（3）利用数值模拟方法，对悬臂梁结构进行仿真和分析；（4）对比实验和仿真结果，验证非线性力学模型的准确性和可靠性；（5）根据实验和仿真结果，探讨悬臂梁结构的设计和应用；（6）总结研究成果，撰写毕业设计论文。
机械悬臂梁的设计计算公式
机械悬臂梁的设计计算公式悬臂梁是一种常见的机械结构，在工程设计中经常会用到。
悬臂梁的设计需要考虑到受力情况、材料强度等因素，因此需要进行一系列的计算和分析。
本文将介绍机械悬臂梁的设计计算公式，帮助读者更好地了解和应用悬臂梁的设计原理。
首先，我们来看一下悬臂梁的基本结构。
悬臂梁是一种横截面呈“L”形的梁，其中一端固定在支撑点上，另一端悬挂在空中。
在受力分析中，我们需要考虑悬臂梁在受外力作用下的弯曲和剪切情况，以确定梁的尺寸和材料。
在设计悬臂梁时，我们首先需要计算梁的受力情况。
根据力学原理，悬臂梁在受外力作用下会产生弯矩和剪力。
弯矩是梁在受力点附近产生的弯曲效应，而剪力则是梁在受力点附近产生的剪切效应。
为了确保梁的安全性，我们需要计算出梁在受力点处的最大弯矩和最大剪力。
弯矩的计算公式为：M = F L。
其中，M表示弯矩，F表示受力，L表示梁的长度。
根据这个公式，我们可以计算出梁在受力点处的最大弯矩，从而确定梁的截面尺寸和材料强度。
剪力的计算公式为：V = F。
其中，V表示剪力，F表示受力。
根据这个公式，我们可以计算出梁在受力点处的最大剪力，也可以用来确定梁的截面尺寸和材料强度。
除了弯矩和剪力，我们还需要考虑悬臂梁的挠度和应力。
挠度是梁在受外力作用下产生的变形，而应力则是梁在受力点处产生的内部应力。
为了确保梁的安全性，我们需要计算出梁的最大挠度和最大应力，并根据这些数据来确定梁的尺寸和材料强度。
挠度的计算公式为：δ = (F L^3) / (3 E I)。
其中，δ表示挠度，F表示受力，L表示梁的长度，E表示弹性模量，I表示惯性矩。
根据这个公式，我们可以计算出梁在受力点处的最大挠度，从而确定梁的尺寸和材料强度。
应力的计算公式为：σ = M y / I。
其中，σ表示应力，M表示弯矩，y表示截面的距离，I表示惯性矩。
根据这个公式，我们可以计算出梁在受力点处的最大应力，也可以用来确定梁的截面尺寸和材料强度。
通过上述计算公式，我们可以确定悬臂梁的尺寸和材料强度，从而设计出符合安全要求的悬臂梁结构。
悬臂梁结构非线性稳定分析和优化设计
悬臂梁结构非线性稳定分析和优化设计悬臂梁结构是一种常见的结构形式，广泛应用于各种工程领域。
然而，在一些特定的工程应用中，悬臂梁结构往往需要承受较大的载荷和变形，从而导致失稳现象的发生。
为了解决这个问题，悬臂梁结构非线性稳定分析和优化设计成为了一个重要的课题。
首先，我们来了解一下悬臂梁结构的基本特点。
悬臂梁结构是由一根固定端和一根自由端组成的一种梁结构，经常用来支撑吊桥、塔式建筑物等大型工程。
悬臂梁结构的稳定性与载荷大小、梁的尺寸和截面形状等因素密切相关。
当悬臂梁承受的荷载超过其承载能力时，就会发生结构失稳的现象，导致严重的安全问题。
针对悬臂梁结构失稳的问题，非线性稳定分析和优化设计是两个十分重要的工作。
非线性稳定分析是指在考虑材料非线性、几何非线性以及初始缺陷等影响因素的情况下，对悬臂梁结构的分析和计算；而优化设计则是在满足结构要求和规范的基础上，通过改变结构形状、材料选择、施工工艺等手段，对悬臂梁结构的性能进行优化。
在非线性稳定分析中，最常用的方法是有限元分析法。
该方法利用计算机对悬臂梁结构进行分割，将其离散成若干个小的单元，然后通过计算每个单元的应变和力学性质，进而得出整个结构的稳定拐点和失稳模式。
需要注意的是，对于非线性稳定分析，需要考虑到悬臂梁结构中的材料非线性、几何非线性、材料损伤等因素，以保证所得到的分析结果更加准确。
另一方面，优化设计也是非常重要的。
悬臂梁结构的优化设计可以通过以下方法实现：首先，改变梁的截面形状，采用更优的截面形状能够有效地提高梁的承载能力和稳定性；其次，采用更好的材料，在保证结构强度的同时，减少结构自重；最后，精细化施工，通过优化施工工艺、加强结构监测等手段，从而提高悬臂梁结构的稳定性和可靠性。
总而言之，悬臂梁结构非线性稳定分析和优化设计是非常重要的课题。
通过对这些领域的研究和分析，我们可以得出更合理的设计方案，从而保证悬臂梁结构的稳定性和可靠性。
在未来的工程实践中，悬臂梁结构的稳定问题将会成为一个重要的挑战，而解决这个问题也将会对我们的社会建设和发展产生深远的影响。
钢筋混凝土长悬臂梁结构设计新方法
钢筋混凝土长悬臂梁结构设计新方法摘要：通过对钢筋混凝土长悬臂梁结构的受力特点，推导了荷载作用下长悬臂梁结构扭转变形的计算公式。
在此基础上，分析了外荷载作用下结构的破坏机理，并提出了减小长悬臂梁结构破坏的设计方法。
针对钢筋混凝土长悬臂梁结构，提出了其设计流程。
最后，根据长悬臂梁根部受荷特点，提出了长悬臂梁结构根部钢筋的配置方法。
研究成果可为钢筋混凝土长悬臂梁结构的设计提供一定的参考作用。
关键词：钢筋混凝土、长悬臂梁、结构设计新方法前言经济的持续稳定增长带动建筑行业的飞速发展，作为建筑结构物的主要材料，钢筋混凝土发挥着关键作用。
在各类建筑结构物中，阳台、外走廊等构造是组成建筑物必不可少的部分，这些构造通常采用悬臂梁结构。
在进行结构设计时，考虑到影响结构承载力的因素很多，通常结构设计方法不唯一，可以有多种方法。
例如，可以选择不同的梁截面尺寸。
一般来讲，当结构的外部荷载一定且梁的截面尺寸减小时，梁的配筋将增加。
当梁截面尺寸较小时，可以减小混凝土的使用量，但钢筋的用量要增加，因而二者尽管安全性一样，但经济性却存在差别。
在满足结构承载能力和安全可靠度的基础上，结合钢筋混凝土长悬臂梁结构特点，选择长悬臂梁结构设计的新方法，对节约资源，减少污染，提升社会效益具有重要的意义。
受力分析1、受力特点相对于悬臂梁结构，长悬臂梁结构在受力方面显得更为不利，由于其悬臂较长，在外部荷载作用下，其端部受力更为复杂，端部受力要求更高。
在外部荷载作用下，长悬臂梁结构在长度方向是均承受负弯矩的受弯构件，同时弯矩值在结构根部达到最大，同时向悬臂方向迅速折减，在端部弯矩值为零。
另一方面，剪力在结构根部也是最大，沿悬臂方向逐渐减小。
根据结构受力可知，结构根部的钢筋配置量也是最多的。
实际上，由于边梁和长悬臂梁是整浇在一起的，受外部荷载作用时相互影响，发生协调变形。
边梁端部发生弯曲转动变形，使得悬臂梁阐述相应的扭转变形，截面承受扭矩。
这种超静定结构中由于变形的协调似的截面产生的扭转成为协调扭转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
骨干杯
斜拉式悬臂梁设计报告
一、题目
设计域如图，固定端和整个结构宽度不限制，允许在在固定端开孔；材料体积用量≤35ml；
载荷为圆形（直径D=15 mm）均布载荷，方向为垂直向下；
二、设计概述
根据大赛题目的要求，为达到悬臂梁承重最大的目的，在保证材料体积用量在规定范围内，我们采取了简单而又稳定的楔形结构，设计思路来源于生活中常见的斜拉桥。
三、设计方案
① 斜撑式
设计思路来源于常见的支撑结构
② 斜拉式
设计来源于斜拉桥经过讨论，与计算分析，最终确定选择斜拉式，并用CAD绘制了初步工程图
CATIA绘制出四种结构三维图
应力校核
ABAQUS分析对比分析多种结构
S, MiSeS (Avg: 75%)
÷1.215e+08 + 1.114e+08 + 1.012e+08 +9.111e+07 +8.099e+07 +7.087e+07 +6.074e+07 +5.062θ+07 +4.050e+07 +3.0388+07 +2.026e+07 + 1.014e÷07 +
1.519e+04
÷1.112e+08 + 1.019e+08
÷9.269e÷07 +8.344e -t07
+7.418e÷07 +6.493e+07
+5.568e+07 +4.643θ+07
+3.717e+07 +2.792e+07 +
1.867e+07 +9.418e+06 +
1.654e+05
ODB: n7.odb AbaqUS/Standard 6.13-1 Mon OCt 12 20:56:42 GMT+08:OO 2015
Step: SteP-I
InCrement 1: SteP Time ■ 1.000
Primary Var: S, MiSeS
∩αfnrmpri ∖∕ΛΓ∙ I I ∏pf∩rn∩Λtinn Q ΓΛI P PΛctnr ∙亠A 9QP P -∩1
S, MiSeS
(Avg: 75%)
Z PrImary Var: S, MlSeS DefOrmed Var: U DefOrmatlOn SCale Factor: +6.60Ie-OI
S
B Z
经过分析后结构优化
极限载荷
逐级加载，每隔100N一级，极限载荷700N，最大应力超过材料屈服极限
四、设计结果
最后，打印出来的3D模型44.3g ，加载408.86N
五、总结与体会
在悬臂梁的设计、仿真测试、结构优化等环节中，我们在设计、论证、实验验证的过程当中反复探索、不断前进。
这个过程，增强了我们对专业知识的理解，同时锻炼了我们的创新能力。
在悬臂梁不断完善的过程中遇到了很多问题，通过发现问题、分析问题、解决问题，使我们学会了如何从结构设计的角度去看待问题，这是我们参加“骨干杯”结构设计创新竞赛最大的收获！。
