电涡流测厚仪
测速发电机、测厚仪表和光电编码器
测速发电机、测厚仪表和光电编码器：01测速发电机原理介绍测速发电机是一种专门用来测量转速的微型电机，其本质是一种微型发电机。
测速发电机有直流和交流两种，直流测速发电机输出电压和转速有较好的线性关系，并且直流的极性可以反映出转动的方向，应用方便。
由于直流测速发电机有电刷、换向器等接触装置，使它的可靠性变差，精度也受到影响。
交流发电机的输出频率与转速严格对应，输出的信号可经放大整形变换电路转换成标准的电压或电流信号。
它不需要电刷和换向器，结构简单，不产生干扰火花，但是输出特性随负载性质（电阻、电感、电容）变化而变化。
02测厚仪表介绍测厚仪表属于长度测量范畴，但它是一种特殊的长度测量。
目前常用的厚度检测一般属于运动物体厚度的连续测量，而对于非连续测量则多用于一般简单机械式测量仪。
从20世纪40年代开始，测厚仪已用在生产工艺流程上进行材料厚度（包括涂、镀层厚度）的自动检测，也用于各种金属和非金属板材的扎制过程。
按检测方式的不同，测厚仪分为接触式和非接触式两大类；按其变换原理分为射线式、电涡流式、微波式、激光式、电容式、电感式等。
处于交变磁场中的金属，由于电磁感应的作用，在金属内部会产生感应电动势并形成许多闭合回路电流，即涡流。
涡流测厚仪正是利用涡流来测量厚度的。
涡流测厚仪分为高频发射式和低频反射式两种。
射线式测厚仪按照射线源的种类可分为X射线测厚仪和核辐射线测厚仪两类；按射线与被测板材的作用方式可分为透射式和反透射式两类。
X射线测厚仪是基于射线被板材吸收的原理制成的。
03光电编码器的概述作为一种传感器，光电编码器具有精度高、耗能低、非接触无磨损、稳定可靠等优点。
尤其是它以数字量输出，具有与计算机容易联机的优点。
根据所测量的物理量的性质不同，光电编码器可对运动机械的直线位移、角位移、速度、相位等进行检测，也可间接地对能变换成这些量的，例如温度、压力、流量等物理量进行测量，并给出相应的电学量输出。
在自动化系统中，它可作为敏感检测元件组成自动检测系统，也可作为检测反馈元件组成闭环或半闭环的自动控制系统。
提升镀锌层测厚仪校准精准度有隐秘 测厚仪常见问题解决方法
提升镀锌层测厚仪校准精准度有隐秘测厚仪常见问题解决方法镀锌层测厚仪是是用电池供电的便携式测量仪器，接受电涡流原理。
测量方法合乎国内规范ISO2360和 gou家规范GB4957、它接受计算机技术，无损检测技术等多项先进技术，无需损伤被测体就能jing确地测量出它的厚度。
Nf型探头可测量非导磁金属基体上的绝缘包裹层厚度，如铝、铜、锌、无磁不锈钢等资料外表上的油漆、塑料、橡胶涂层，也可测量铝或铝合金资料的阳极氧化层厚度。
本仪器宽泛利用于制作业、金属加工业、化工业、商检等检测畛域；是资料珍惜业余必备的仪器，是测量非导磁资料上绝缘包裹层的厚度。
镀锌层测厚仪校准方法：1、按住开关机键不松手直到显示器呈现”CAL”（此进程大约必需4秒钟）,显示器会显示”F:H”,此时轻按校零键确认（探头确定要悬空）2、按住开关机键不松手直到显示器呈现”Ln” （此进程大约必需9秒钟）显示器会呈现”0.8XX”的数字,假如在测试中发觉高端数据偏大,也就是说127um正确,而420um左右的膜片偏大,可将该数字加大（用”+”键）,反之将该数字减小（用”—“键）.大约该数字每加大0.001,420um左右会相应减小2um.而后按校零键确认. （探头确定要悬空）3、无论是操作一步和第二步完结后,均应在操作完结后从新校零.注意传感器插头的方法.开机后将探头压到铁基上,轻按校零键.将规范膜片（127um左右）放到铁基上,如测量后果不在127um左右,可经过加减键调整.127um左右膜片调整后,别离测量52um和420um 左右的膜片,看能否在允许误差范畴内.假如发觉一切膜片值根本正确,则校准胜利.以上是介绍镀锌层测厚仪校准方法，希望本文对大家有帮忙！覆层测厚仪有哪些使用参数？覆层测厚仪是一种超小型测量仪，它能快速、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。
可广泛用于制造业、金属加工业、化工业、商检等检测领域。
由于该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。
磁性、电涡流式覆层厚度测量仪新检定规程解读
《计量与测试技术》２０１９年第 ４６卷第 １２期
磁性、电涡流式覆层厚度测量仪新检定规程解读
何超鹏
（福建省计量科学研究院，福建 福州 ３５０００１）
摘 要：２０１８年 １２月 ２５日国家市场监督管理总局发布了 ＪＪＧ８１８－２０１８《磁性、电涡流式覆层厚度测量》检定规程。本文主要从标准规范性、 计量器具控制、计量性能的要求、检定方法等方面入手，全面的解读了磁性、电涡流式覆层厚度测量仪新旧检定规程的差异，仔细地对比了细节 上的变更，为仪器检定工作人员更快了解、适应新规程提供了帮助。 关键词：测厚仪；规程；差异 中图分类号：ＴＢ９ 文献标识码：Ａ 国家标准学科分类代码：４１０５５ ＤＯＩ：１０．１５９８８／ｊ．ｃｎｋｉ．１００４－６９４１．２０１９．１２．０３５
０ 引言 测厚仪是用来测量物体厚度的仪表。测厚仪中
的磁性覆层厚度测量仪一般用于测量磁性金属基体 上的非磁性覆盖层的厚度；电涡流式覆层厚度测量 仪一般用于测量非磁性金属基体上的非导电覆盖层 的厚度。在现代制造业、金属加工业、化工业中，越 来越多的金属工件上使用了涂层。涂层的厚度对工 件的性能和寿命具有很大的影响，测厚仪的计量性 能在工程上具有非常重要的意义。随着测厚仪测厚 技术的发展，于 ２０１８年 １２月 ２５日国家市场监督管 理总局发布了 ＪＪＧ８１８－２０１８《磁性、电涡流式覆层 厚度测量 仪 检 定 规 程》。［２］代 替 原 来 的 ＪＪＧ８１８－ ２００５《磁 性、电 涡 流 式 覆 层 厚 度 测 量 仪 检 定 规 程》。［１］新规程中在检定设备要求、测量方法等作出 一些改进，以及取消了 ＡＡ级的测厚仪及厚度片的 要求。由于新规程刚实施不久，为了便于执行规程 的人员更快理解掌握变化的内容和依据实际工作中 需注意的事项，本文主要从标准规范性、计量器具控
基于电涡流传感器的厚度测量
基于电涡流传感器的测量
为常值；板厚改变时，代表板厚偏差的(x1+x2)所反映的输出电 压发生变化。测量不同厚度的板材时，可通过调节距离 D 来改变 板厚设定值，并使偏差指示为零。这时，被测板厚即板厚设定值 与偏差指示值的代数和。
图1
3.2 电涡流传感器工作原理
如图 2 所示，在金属板一侧的电感线圈中通以高频激励电流 I1 时 线圈将产生高频磁场 由于集肤效应 高频磁场作用于金属 板表面薄层 并在这薄层中产生涡流 涡流 I2 会产生交变磁通 Φ 2 反过作有于线圈 使得线圈中的磁通 Φ1 发生变化而引起自 感量变化 在线圈中产生感应电势 电感的变化随涡流而变 而涡 流又随线圈与金属板间距 X 而变化 因此可以用高频反射式涡流 传感器来测量位移 X 的变化。
图 8 OLED 液晶屏显示模块
在该设计中，对液晶的大小要求不是很大，精致小巧的 oled 更适合在此应用。它具有如下特点：
※OLED 为自发光材料，不需用到背光板，同时视角广、画质 均匀、反应速度快、较易彩色化、用简单驱动电路即可达到发光、 制程简单、可制作成挠曲式面板，符合轻薄短小的原则，应用范 围属于中小尺寸面板。
图2
回路方程：
4
基于电涡流传感器的测量
受涡流影响后线圈的等效阻抗为：
线圈阻抗只与 L1 L2 M 有关而 L1 L2 M 都与 J 有关即 Z =f J 因此 如固定传感器的位置 当间距 J 发生变化时 Z 就发生变 化 从而达到以传感器阻抗变化值来检测被测金属位移量的值。
图 3 电涡流传感器等效电路
指导老师：
刘刚
完成时间：
2017 年 6 月

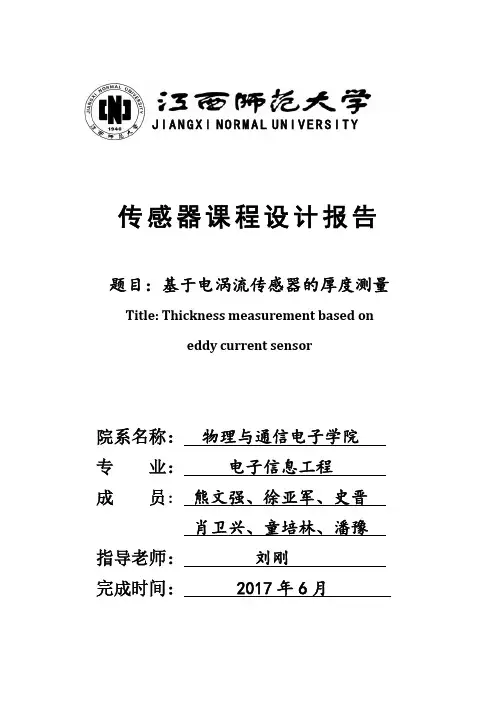

基于电涡流传感器的测量
摘要
本设计是基于电涡流传感器测量厚度的设计。电涡流传感器, 具有灵敏度高、 频响范围宽、 可实现非接触式测量及适用性强 等特点。此种传感器在金属镀层、 板材厚度测量及材质鉴别中 应用广泛。电涡流传感器有两种类型:低频透射式和高频反射式。 其中低频透射式适于测量较薄的金属镀层或板材的厚度。高频反 射式适于测量较厚板材的厚度。 关键词： 电涡流传感器，测量厚度

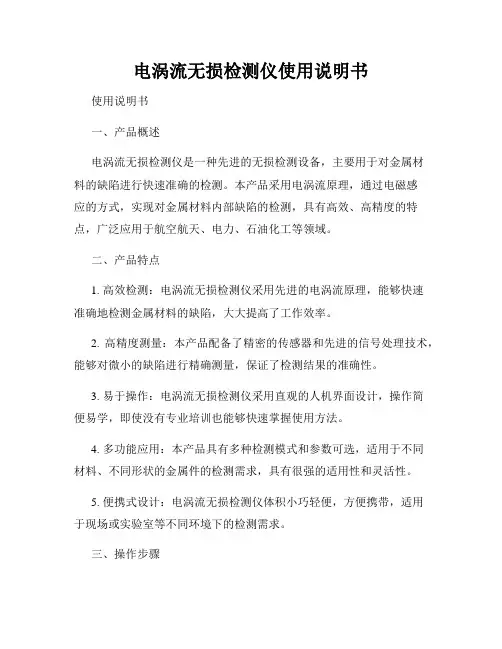

电涡流无损检测仪使用说明书
电涡流无损检测仪使用说明书使用说明书一、产品概述电涡流无损检测仪是一种先进的无损检测设备，主要用于对金属材料的缺陷进行快速准确的检测。
本产品采用电涡流原理，通过电磁感应的方式，实现对金属材料内部缺陷的检测，具有高效、高精度的特点，广泛应用于航空航天、电力、石油化工等领域。
二、产品特点1. 高效检测：电涡流无损检测仪采用先进的电涡流原理，能够快速准确地检测金属材料的缺陷，大大提高了工作效率。
2. 高精度测量：本产品配备了精密的传感器和先进的信号处理技术，能够对微小的缺陷进行精确测量，保证了检测结果的准确性。
3. 易于操作：电涡流无损检测仪采用直观的人机界面设计，操作简便易学，即使没有专业培训也能够快速掌握使用方法。
4. 多功能应用：本产品具有多种检测模式和参数可选，适用于不同材料、不同形状的金属件的检测需求，具有很强的适用性和灵活性。
5. 便携式设计：电涡流无损检测仪体积小巧轻便，方便携带，适用于现场或实验室等不同环境下的检测需求。
三、操作步骤1. 准备工作：将电涡流无损检测仪取出，确保设备完好无损。
检查电池电量以及探头的连接是否牢固。
2. 打开电涡流无损检测仪：按下开关按钮，待仪器启动后，屏幕将显示主界面。
3. 选择检测模式：根据实际需求选择相应的检测模式。
可根据材料种类、厚度等选择最适合的检测模式。
4. 设置检测参数：根据具体情况，对仪器的检测参数进行设置。
参数包括探头频率、灵敏度等，可根据需要进行调整。
5. 准备被测金属件：将待测金属件放置在适当的位置上，确保与探头之间的距离合适。
6. 开始检测：将探头平稳地移动在被测金属件表面上，仪器将实时显示检测结果。
根据显示结果，可以判断金属件是否存在缺陷。
7. 结束检测：完成检测后，将仪器关闭并仔细清理。
注意保存检测数据和相关记录。
四、注意事项1. 请在使用前阅读本说明书并按照正确的方式操作，避免操作错误导致设备损坏。
2. 检测时请注意安全，避免探头与电源线等物体接触，以免发生电击等危险情况。

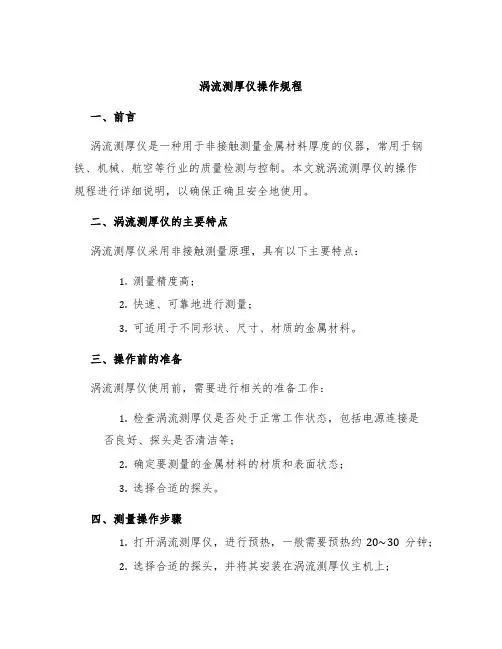

涡流测厚仪操作规程
涡流测厚仪操作规程
一、前言
涡流测厚仪是一种用于非接触测量金属材料厚度的仪器，常用于钢铁、机械、航空等行业的质量检测与控制。
本文就涡流测厚仪的操作
规程进行详细说明，以确保正确且安全地使用。
二、涡流测厚仪的主要特点
涡流测厚仪采用非接触测量原理，具有以下主要特点：
1.测量精度高；
2.快速、可靠地进行测量；
3.可适用于不同形状、尺寸、材质的金属材料。
三、操作前的准备
涡流测厚仪使用前，需要进行相关的准备工作：
1.检查涡流测厚仪是否处于正常工作状态，包括电源连接是
否良好、探头是否清洁等；
2.确定要测量的金属材料的材质和表面状态；
3.选择合适的探头。
四、测量操作步骤
1.打开涡流测厚仪，进行预热，一般需要预热约20~30分钟；
2.选择合适的探头，并将其安装在涡流测厚仪主机上；
3.选择合适的测量模式，按照说明书进行设置；
4.将探头放置在要测量的金属表面上，调整探头使其与表面
垂直；
5.开始测量，可根据需要进行单点或多点测量；
6.测量结束后，关闭涡流测厚仪，并将探头取下。
五、注意事项
1.在测量前，应先进行标准化校准，以保证测量结果的准确
性；
2.在使用过程中，应严格按照使用说明进行操作，遵守相关
的安全规定；
3.在测量过程中，应避免与其他电磁波源靠近，以免影响测
量结果；
4.测量完成后，应将探头及时清洁，以免对下次测量产生影
响。
六、总结
通过上述的操作规程，可以正确地使用涡流测厚仪进行金属材料测厚，并确保测量结果的准确性。
在使用时，一定要注意安全，严格按照使用说明进行操作，以免发生意外事故。
涡流测厚仪的工作原理
涡流测厚仪的工作原理涡流测厚仪是一种常用于测量金属材料厚度的仪器，其工作原理基于涡流感应现象。
涡流感应现象是指当导体内部或附近存在变化的磁场时，会在导体内部产生涡流。
根据涡流的大小和分布情况，可以推断出被测导体的厚度。
涡流测厚仪主要由探头和仪器本体两部分组成。
探头是用于接触被测材料的部分，通常由圆盘形状的传感器构成。
仪器本体则是用于处理和显示测量结果的部分，通常包括发生器、探头驱动电路、信号处理电路以及显示器等。
涡流测厚仪的工作原理可以简单地描述为：通过探头发射一个高频交变电流，该电流通过被测导体时，会在导体内部产生一个变化的磁场。
这个磁场又会激发出涡流，在涡流的作用下，导体内部的电阻会产生一个阻尼效应，使得电流减弱。
通过测量电流的减弱程度，就可以推断出被测导体的厚度。
具体来说，涡流测厚仪的工作过程如下：1. 仪器通过探头发射高频交变电流，这个电流会在被测导体内部产生涡流。
2. 涡流在导体内部流动时，会遇到导体的电阻，导致电流减弱。
3. 仪器检测并测量电流的减弱程度，通过这个减弱程度可以推断出被测导体的厚度。
4. 仪器将测量结果进行处理，并显示在仪器的显示器上。
涡流测厚仪的工作原理基于涡流感应现象，其测量结果的准确性受到多种因素的影响。
首先，被测导体的物理性质会对涡流的产生和传播产生影响，如导体的电导率和磁导率。
其次，仪器本身的性能和校准情况也会对测量结果产生影响，如仪器的频率范围、灵敏度等。
为了提高涡流测厚仪的测量精度，需要注意以下几点：1. 选择合适的探头和仪器。
不同的被测导体需要不同类型的探头和仪器，以获得更准确的测量结果。
2. 保持探头和被测导体的良好接触。
探头与被测导体之间的接触质量会影响涡流的传播和测量结果的准确性。
3. 定期校准仪器。
仪器的性能会随时间而变化，所以需要定期校准以确保测量结果的准确性。
4. 考虑被测导体的物理性质。
导体的电导率和磁导率对涡流的产生和传播有影响，需要在测量过程中进行考虑和修正。
五种常见镀层测厚仪类型及测厚方法
五种常见镀层测厚仪类型及测厚方法镀层测厚仪是一种常用的工具，用于测量各种物体表面的镀层厚度。
常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。
下面将逐一介绍这些类型的测厚仪及其测厚方法。
1.磁性涂层测厚仪磁性涂层测厚仪主要用于测量金属表面的非磁性涂层厚度，如油漆、漆膜等。
它通过测量在测量位置上的磁场强度来确定涂层的厚度。
测厚仪工作时，将磁性涂层测厚仪放置在被测物体表面，仪器会产生一定强度的磁场，当磁场通过被测涂层时，由于涂层的存在，磁场会发生变化，通过测量磁场变化的大小，就可以确定涂层的厚度。
2.涡流涂层测厚仪涡流涂层测厚仪是用于测量金属表面涂层的工具。
它通过感应涡流的大小来确定涂层的厚度。
在测量过程中，测厚仪与被测物体表面接触，仪器会生成一定频率的交流电磁场，通过测量交流电磁场感应出来的涡流大小，就可以确定涂层的厚度。
3.超声波涂层测厚仪超声波涂层测厚仪是通过超声波的传播速度来确定涂层厚度的。
仪器会发射超声波，当超声波通过涂层时，会反射回来，通过测量超声波的传播时间和速度，就可以计算出涂层的厚度。
4.光学涂层测厚仪光学涂层测厚仪是用于测量透明涂层（例如玻璃、塑料等材料）的厚度。
测厚仪会发射一束可见光，当光线穿过透明涂层时，会发生反射和折射，通过测量反射和折射光的强度和角度，就可以计算出涂层的厚度。
5.放射性测厚仪放射性测厚仪是一种使用放射性同位素进行测量的测厚仪。
测厚仪内部放置有一个放射性同位素源，放射性同位素通过射线照射被测物体表面，当射线穿过涂层时，会发生衰减，通过测量射线衰减的程度，就可以确定涂层的厚度。
综上所述，常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。
每种测厚仪都有其适用于不同材料和涂层类型的测厚方法，选择合适的测厚仪和测厚方法可以提高测量的准确性和精度。
利用电涡流传感器测量板材厚度的原理
标题：利用电涡流传感器测量板材厚度的原理与应用一、引言在工业生产和材料质量检测中，对板材的厚度进行准确测量十分重要。
而利用电涡流传感器测量板材厚度已经成为一种常见的方法。
本文将深入探讨电涡流传感器的工作原理、应用范围和优缺点，帮助读者全面理解利用电涡流传感器测量板材厚度的原理。
二、电涡流传感器的工作原理1. 电涡流现象电涡流是电磁学中的一种现象，当导体遇到磁场变化时，会产生涡流。
这些涡流在导体内部产生对抗外部磁场的反作用力，从而可以通过测量反作用力的大小来推断导体材料的性质。
2. 电涡流传感器的结构电涡流传感器通常由激励线圈和接收线圈组成。
激励线圈产生一个交变磁场，当板材放置在激励线圈附近时，板材中会产生相应的涡流。
接收线圈用于检测由涡流产生的磁场变化，从而得到板材的厚度信息。
三、电涡流传感器测量板材厚度的应用1. 工业生产中的应用在汽车制造、航空航天等领域，板材的厚度对产品的质量和性能有着决定性的影响。
利用电涡流传感器可以非破坏性地对板材进行厚度检测，有效保证产品质量。
2. 材料检测领域的应用除了工业生产，利用电涡流传感器还可以应用于材料检测领域。
例如在船舶和桥梁的结构健康监测中，电涡流传感器可以用于对金属结构的腐蚀和磨损进行监测。
四、电涡流传感器的优缺点1. 优点a. 非接触式测量：电涡流传感器不需要与被测物体直接接触，可以避免对被测物体造成损伤。
b. 高精度：电涡流传感器可以实现对板材厚度的高精度测量，满足工业生产对精度的要求。
2. 缺点a. 受材料影响：不同材料的导电性差异会影响电涡流传感器的测量精度，需要对测量系统进行校准。
b. 价格较高：电涡流传感器的制造成本较高，对设备的需求也较为严格。
五、总结与展望通过对电涡流传感器的工作原理、应用和优缺点进行了解，我们可以看到利用电涡流传感器测量板材厚度的原理在工业领域有着广泛的应用前景。
随着传感技术的不断发展，电涡流传感器将更加精准、稳定，并且适用于更多领域的厚度测量。
涂层测厚仪：磁感应VS电涡流
涂层测厚仪：磁感应VS电涡流磁感应测厚仪和电涡流测厚仪都是用来测量薄膜厚度的，但它们使用的方法不同。
磁感应涂层测厚仪用于测量磁性基板上非磁性涂层的厚度，而电涡流涂层测厚仪用于测量非导电基板上导电涂层的厚度。
工作原理不同磁感应涂层测厚仪利用磁感应原理测量磁性基材上非磁性涂层的厚度。
测厚仪由一个包含线圈和永磁体的探头构成。
当探头放在涂层上时，交流电通过线圈，线圈产生磁场，在基材中诱导涡流。
涡流产生本身的磁场，与探头的磁场相反。
探头产生的磁场强度随着探头和基材之间距离的加添而减小，测厚仪测量磁场强度的这种减小，以确定涂层的厚度。
电涡流涂层测厚仪利用导电性原理测量非导电基材上导电涂层的厚度，测厚仪由一个包含两个电极的探针构成，当探针放在涂层上时，一个小的交流电通过电极，测厚仪测量涂层的电阻，涂层的厚度是依据涂层的电阻与其厚度的关系计算出来的。
优缺点这两种类型的测厚仪都有本身的优点和缺点。
磁感应涂层测厚仪通常更快、更简单使用，由于它们不需要涂层导电。
然而，它们可能比电涡流涂层测厚仪不太精准，特别是对于特别薄的涂层或电导率低的涂层。
此外，磁感应涂层测厚仪可能不适用于非磁性基板，由于没有磁场可以测量。
另一方面，电涡流涂层测厚仪可以为导电涂层供应更精准的测量，特别是那些电导率高的涂层。
然而，它们可能需要更长的测量时间，由于探针需要与涂层建立稳定的电接触。
此外，电涡流涂层测厚仪可能不适用于非导电涂层，由于没有电导率可以测量。
综上所述，磁感应涂层测厚仪和电涡流涂层测厚仪之间的选择取决于实在应用以及被测涂层和基材的特性。
选择涂层测厚仪时需要考虑的其他因素包含所需的精度、要测量的厚度范围、基板的尺寸和形状以及进行测量的环境。
一些测厚仪可能更适合现场使用，而另一些可能更适合试验室使用。
考虑仪表的成本以及任何必需的校准或维护成本也很紧要。
一般来说，磁感应涂层测厚仪往往比电涡流涂层测厚仪便宜，但这可能因实在型号和制造商而异。
涡流测厚仪操作规程
涡流测厚仪操作规程为了确保涡流测厚仪的正常使用，并达到准确测量厚度的目的，制定本操作规程。
请使用人员按照以下步骤进行涡流测厚仪的操作。
准备工作1.检查设备：确认涡流测厚仪的电源充足并正确接入，并检查传感器是否完好无损。
2.准备工件：确保待测工件表面清洁、平整，并移除表面的油污或其他杂质。
操作步骤1.开启涡流测厚仪：按下电源开关，确保仪器成功开启，并显示正常。
2.校准仪器：根据涡流测厚仪的说明书，进行校准操作。
校准操作可确保测量结果的准确性和可靠性。
3.设置参数：根据待测材料的特性，选择合适的测量模式和参数。
常见的参数包括工件类型、传感器频率、材料速度等。
4.放置传感器：将传感器缓慢地贴附在待测工件的表面上，并保持稳定。
确保传感器与工件表面之间没有任何空隙。
5.调整仪器位置：根据传感器显示屏上的信号，调整涡流测厚仪位置，使其符合测量要求。
如果有需要，可通过仪器上的调节杆来微调位置。
6.开始测量：按下仪器上的测量按钮，开始进行测量。
在测量过程中，保持传感器稳定，避免任何外力干扰。
7.记录测量结果：根据涡流测厚仪的要求，记录测量结果。
通常包括测量厚度、位置、日期和时间等信息。
8.重复测量：如果需要多个测量点，重复步骤4至7，直到完成所有测量点的测量。
9.关闭涡流测厚仪：测量完成后，按下电源开关，确保涡流测厚仪成功关闭。
注意事项1.使用时请确保操作人员熟悉涡流测厚仪的使用说明书，并按照说明书上的要求进行操作。
2.在操作前，务必对涡流测厚仪进行校准，以确保测量结果的准确性和可靠性。
3.在测量过程中，请确保仪器和测量区域干净、整洁。
避免使用在有振动或其他干扰源附近进行测量。
4.在进行测量前，请将待测工件表面清洁干净，确保没有任何杂质、油污等影响测量的物质。
5.在操作过程中，避免敲击或碰撞涡流测厚仪和传感器，以免损坏设备。
6.在测量过程中，请确保传感器与待测工件表面贴附紧密，无空隙，以保证测量结果的准确性。
7.若有任何异常情况或问题出现，请立即停止使用涡流测厚仪，及时联系维修人员进行处理。
JJG818-2005磁性电涡流式覆层厚度测量仪标准厚度片
JJG818-2005磁性电涡流式覆层厚度测量仪标准厚度片产品名称：JJG818-2005涂层测厚仪标准试片∙简介：JJG818-2005涂层测厚仪标准试片在基材、表面加工或外形上建立一个涂层厚度标准，校准膜片或"夹片"是最方便的的方法。
这是调整涂层测厚仪的校准、确保做到最大精确度的理想方法。
∙一、产品简介在基材、表面加工或外形上建立一个涂层厚度标准，校准膜片或"夹片"是最方便的的方法。
这是调整涂层测厚仪的校准、确保做到最大精确度的理想方法。
二、特性:·每张膜片都有公英制数值·厚度从12.5μm 到25mm (0.5 到980mils)·精确膜片的精确度是±1%. 低于50μm (2.0mils) 的膜片精确度是±0.5μm (0.02mil).* 实际膜片值会有所不同，但具体值会显示在标签上感谢以下网站对本资料的大力支持：测厚仪 超声波测厚仪 钢板测厚仪 金属测厚仪管道测厚仪 钢管测厚仪厚度测量仪 超声测厚仪高温测厚仪 壁厚测量仪超声波测厚仪 铸铁测厚仪膜厚仪 涂层测厚仪涂层测厚仪 镀层测厚仪油漆测厚仪 油漆测厚仪漆膜测厚仪 薄膜测厚仪锌层测厚仪 防腐层测厚仪 磁感应测厚仪 涡流测厚仪膜厚测试仪 覆层测厚仪电镀层测厚仪 涂镀层测厚仪镀锌层测厚仪 电解测厚仪氧化膜测厚仪 磁性测厚仪干膜测厚仪 湿膜测厚仪镀铬测厚仪 标线测厚仪磷化膜测厚仪 湿膜厚度规钢结构测厚仪 镀铬测厚仪涂层厚度仪 涂料测厚仪超声探伤仪 磁粉探伤机焊缝探伤仪 超声波探伤仪超声波探伤仪 钢轨探伤仪金属探伤仪 便携式探伤仪钢结构探伤仪 磁粉探伤仪超声波探伤仪 超声波检测仪铸件探伤仪 容器探伤仪管道探伤仪便携式硬度计 便携式硬度计洛氏硬度计 轧辊硬度计手持式硬度计 里氏硬度计铅笔硬度计 便携硬度计钢管硬度计 韦氏硬度计轧辊硬度计 巴氏硬度计模具硬度计 超声波硬度计洛氏硬度计 金属硬度计硬度测试仪 布氏硬度计布氏硬度计 硬度计肖氏硬度计 铸件硬度计钢板硬度计 硬度仪笔式硬度计 硬度测量仪数显硬度计 钢材硬度计台式硬度计 石墨硬度计显微硬度计维氏硬度计http://www.钳式硬度计 镀层硬度计漆膜硬度计 涂层硬度计玻璃钢硬度计 塑料硬度计便携式布氏硬度计 便携式洛氏硬度计 数显邵氏硬度计 数显巴氏硬度计数显韦氏硬度计 数显布氏硬度计数显洛氏硬度计 数显里氏硬度计便携式里氏硬度计 铝合金硬度计硬度块 硬度计试块邵氏橡胶硬度计 邵氏硬度计橡胶硬度计 橡胶硬度计电火花检测仪 电火花检测仪电火花检漏仪 电火花测漏仪防腐层检测仪 防腐层检漏仪表面粗糙度仪 粗糙度测量仪粗糙度测试仪 喷砂粗糙度仪光洁度仪 便携式粗糙度仪粗糙度仪 粗糙度检测仪手持式粗糙度仪附着力测试仪 漆膜划格器百格刀测试 百格刀百格刀LED观片灯 工业观片灯光泽度仪 透光率仪光泽度测试仪 油漆光泽度仪 黑度仪 黑度计林格曼黑度计 黑白密度计金相切割机 金相抛光机金相磨抛机 金相预磨机金相镶嵌机 金相磨样机金相试样机 金相显微镜磨抛机 镶嵌机试样机 金相磨平机金相研磨机 光谱磨样机数字式粘度计 油漆粘度计粘度仪 旋转粘度计中国硬度计网 中国测厚仪网中国探伤仪网 中国粘度计网中国粗糙度仪网 中国涂层测厚仪 EPK测厚仪 minitest测厚仪 Positest附着力 positector测厚仪 Dm5e测厚仪 达高特达高特测厚仪 MX3测厚仪PX7测厚仪 狄夫斯高Mikrotest测厚仪 尼克斯测厚仪尼克斯测厚仪 尼克斯测厚仪麦考特测厚仪 分类目录无损检测 无损检测仪器无损123 网站目录。
电涡流式金属板材测厚仪的设计讲解
摘要本论文阐述的是电涡流式金属板材测厚仪的设计。
本课题利用电涡流传感器、单片机系统设计出一种金属板材测厚仪，它能实现不同金属板材的厚度测量、厚度合格检验及其超标报警，通过键盘进行待测金属板材种类输入、厚度合格检验时的设定厚度和误差等级设置，并用LED显示，给出合格检验时超标与否的指示灯提示及蜂鸣超标报警提示。
本系统由两部分组成：硬件系统和软件系统。
硬件系统利用电涡流传感器及其测量电路测量不同材质和厚度的金属板，得到不同电压，经放大后进行模数转换输入单片机。
单片机通过软件编程对被测数据进行相关处理，结果送往LED显示器进行显示，并外接蜂鸣器和指示灯实现超标报警。
软件系统用汇编语言进行编程，采用模块化设计思想。
该系统通过联调后，实现了预期各种功能，符合设计要求。
关键词：电涡流传感器；金属板材测厚仪；合格检验；单片机；LED显示AbstractThis paper introduces the design of metallic material thickness based on eddy current sensor. The task uses eddy current sensor, Single Chip Micyoco system to design metallic material thickness meter. The system can realize the functions of thickness measurement, pass examination and its overrun alarm. The input of the quality of metallic planking to be measured the preseting of object thickness and error grade when pass examinating all can be done through key board. The relative information is displayed on LED readtine. When pass examinating,buzzer and light prompting of overrun or not are given. The system design contains two parts: hardware design and software design. The hardware system uses eddy current sensor and its measuring circuit to measure different kind of metallic plankings to get different voltage value.After amplified, the voltage is tramcformed to digital signal and then is sent to SCM. Through softwere programming, the measured data is processed and the result is displayed on LED in SCM system. The overrun alarm is realized by buzzer and light in dicator. Assemble language is used in the software system and modularization design idea is adopted. This system realizes all desired functions and coincides with demand after system debugging.Keywords:eddy current sensor; planking thickness meter; pass examination; Single Chip Micyoco; LED display目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 测厚仪的简介 (1)1.2电涡流传感器测厚原理 (2)第2章金属板材测厚仪的硬件系统设计 (3)2.1 金属板材测厚仪的硬件设计方案 (3)2.2 传感器及其测量电路的设计 (4)2.3 放大电路的设计 (5)2.4 单片机系统电路的设计 (5)2.4.1 单片机的选择 (5)2.4.2 单片机外围电路的设计 (8)2.4.3 键盘电路的设计 (10)2.4.4 数据采集电路的设计 (11)2.4.5 显示电路的设计 (12)2.4.6 报警电路的设计 (14)第3章电涡流式金属板材测厚仪的软件系统设计 (16)3.1 测厚仪的软件设计方案 (16)3.2 数据采集子程序的设计 (18)3.3报警子程序的设计.............................. 错误!未定义书签。
电磁电涡流测厚原理及测厚仪 测厚仪是如何工作的
电磁/电涡流测厚原理及测厚仪测厚仪是如何工作的对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化同学成膜等，在有关国家和国际标准中称为覆层（coating）。
覆层厚度测量已成为加工工业、表面工程质量检测的紧要一环，是产品达到优等质量标准的必备手段。
为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。
覆层厚度的测量方法紧要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。
这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。
X射线和β射线法是无接触无损测量，但装置多而杂昂贵，测量范围较小。
因有放射源，使用者必需遵守射线防护规范。
X射线法可测极薄镀层、双镀层、合金镀层。
β射线法适合镀层和底材原子序号大于3的镀层测量。
电容法仅在薄导电体的绝缘覆层测厚时接受。
随着技术的日益进步，特别是近年来引入微机技术后，接受磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、应用化的方向进了一步。
测量的辨别率已达0.1微米，精度可达到1%，有了大幅度的提高。
它适用范围广，量程宽、操作简便且价廉，是工业和科研使用广泛的测厚仪器。
接受无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。
测量原理与仪器一．磁吸力测量原理及测厚仪永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成确定比例关系，这个距离就是覆层的厚度。
利用这一原理制成测厚仪，只要覆层与基材的导磁率之差充分大，就可进行测量。
鉴于大多数工业品接受结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用广泛。
测厚仪基本结构由磁钢，接力簧，标尺及自停机构构成。
磁钢与被测物吸合后，将测量簧在其后渐渐拉长，拉力渐渐增大。
当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。
新型的产品可以自动完成这一记录过程。
不同的型号有不同的量程与适用场合。
测厚仪
测厚仪求助编辑百科名片??OU1600超声波测厚仪测厚仪（thickness gauge ）是用来测量物体厚度的仪表。
在工业生产中常用来连续测量产品的厚度（如钢板、钢带、纸张等）。
这类仪表中有利用α射线、β射线、γ射线穿透特性的放射性厚度计；有利用超声波频率变化的超声波厚度计；有利用涡流原理的电涡流厚度计；还有电容式厚度计等。
而利用微波和激光技术制成厚度计，目前还处在研制、试验阶段。
目录科技名词定义分类：测厚仪X射线测厚仪涂层测厚仪激光测厚仪1. 测量原理：2. 设备特点3. 技术参数纸张测厚仪性能特点及参数1. 技术指标：非接触式纸张测厚仪涂镀层测厚仪分类：1. 磁性测厚仪2. 涡流测厚仪3. 涡流测量原理如何选购测厚仪测厚仪使用主意事项各类测厚仪参考标准磁性涂镀层测厚仪MC-2000A科技名词定义分类：测厚仪X射线测厚仪涂层测厚仪激光测厚仪1. 测量原理：2. 设备特点3. 技术参数纸张测厚仪性能特点及参数1. 技术指标：非接触式纸张测厚仪* 涂镀层测厚仪分类：1. 磁性测厚仪2. 涡流测厚仪3. 涡流测量原理* 如何选购测厚仪* 测厚仪使用主意事项* 各类测厚仪参考标准* 磁性涂镀层测厚仪MC-2000A展开编辑本段科技名词定义中文名称：测厚仪英文名称：thickness gauge编辑本段分类：X射线测厚仪纸张测厚仪薄膜测厚仪涂层测厚仪在线测厚仪超声测厚仪压力测厚仪白光干涉测厚仪电解式测厚仪机械接触式测厚仪X射线测厚仪利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。
它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。
主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。
薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。
涡流测厚仪安全操作及保养规程
涡流测厚仪安全操作及保养规程涡流测厚仪是一种常用于金属、非金属材料测厚的仪器，其原理是利用电磁涡流感应作用实现测量。
在使用过程中，需要特别注意安全操作和保养，以保证使用寿命和精度，避免事故发生。
本文将就涡流测厚仪的操作注意事项和保养规程进行说明。
安全操作1. 器材准备在进行测量前，需要准备好涡流测厚仪和相应测试头、电源线等器材，并检查其是否完好无损，各部件是否安装牢固。
2. 测量前检查在使用前先需电源连接、合理预热和计量调零。
在调零过程中，应保证测试头紧贴待测物表面，避免测量误差。
在预热过程中，也要保持仪器稳定运行。
3. 测量过程中在测量过程中，应严格按照仪器说明书要求操作，避免误操作和短路。
同时，需定期检查测试头是否正常、传感器是否损坏等，若有问题需要及时处理。
4. 安全防护在使用过程中，应注意加强安全防护，避免触电和意外伤害。
如遇异常情况，应及时停止使用并联系相关人员进行处理。
保养规程1. 设备清洁使用完涡流测厚仪后，应将其清洁干净，并保持存放环境干燥、通风。
避免仪器受到潮湿、酸性等腐蚀性环境的影响。
2. 传感器保养涡流测厚仪的传感器是其中重要的组件，因此需要加强保养，定期清洁和防腐。
传感器在使用过程中，应避免接触尖锐硬物和振动等，避免对其造成损害。
3. 电源线维护涡流测厚仪的电源线也是需要保养的组件之一，应注意不要弯曲过度或拉伸。
同时，在使用过程中应避免电源线受到外力冲击等，避免损坏。
如需更换电源线，应选择正规厂商生产的产品，同时按照说明书要求更换。
4. 仪器定期检查为了确保涡流测厚仪的精度和稳定性，需要定期进行检查和校准，并按照要求更换涡流测厚仪的配件和零部件。
同时，在使用过程中需避免将涡流测厚仪长时间暴露在强烈的阳光下，避免对仪器造成伤害。
结语涡流测厚仪在金属及非金属材料的测厚领域拥有广泛应用，但在使用过程中也存在一些安全问题。
为此，本文提出了涡流测厚仪的安全操作和保养规程，希望能引起广大使用者的重视，确保涡流测厚仪的正常使用和安全运行。
电涡流测涂层厚度原理
电涡流测涂层厚度原理导言：电涡流测量是一种常用于非破坏性检测涂层厚度的技术。
涂层厚度的测量对于许多领域都非常重要，例如金属涂层的防腐蚀保护、电子元件的制造等。
本文将介绍电涡流测量涂层厚度的原理及其应用。
一、电涡流测量原理电涡流是一种由于磁场变化而在导体中产生的涡流。
当电磁感应作用于导体中时，导体内部会产生电流。
而涂层是一种导体，所以当涂层被电磁感应时，也会产生电涡流。
电涡流的大小与涂层的厚度成正比。
二、电涡流测量涂层厚度的方法1. 传感器的选择：电涡流测量涂层厚度的关键是选择合适的传感器。
传感器通常由线圈构成，线圈中通电产生磁场，涂层中的电涡流会产生反向磁场，通过测量反向磁场的大小和变化来确定涂层的厚度。
2. 频率选择：不同的涂层厚度范围需要选择不同的频率。
通常，较薄的涂层需要高频率的传感器，而较厚的涂层需要低频率的传感器。
3. 振幅测量：通过测量电涡流产生的反向磁场的振幅变化，可以推算出涂层的厚度。
振幅的变化与涂层的导电率和磁导率有关。
根据这些参数的变化，可以计算出涂层的厚度。
三、电涡流测量涂层厚度的应用1. 金属涂层的防腐蚀保护：电涡流测量涂层厚度可以用于检测金属涂层的防腐蚀性能。
通过测量涂层的厚度，可以判断涂层是否达到保护金属的要求，从而保证金属的使用寿命和安全性。
2. 电子元件的制造：在电子元件的制造过程中，通常需要在导体表面涂覆一层保护层以防止腐蚀和损坏。
电涡流测量涂层厚度可以用于检测保护层是否符合要求，从而保证电子元件的性能和可靠性。
3. 汽车涂层的质量控制：汽车涂层的质量对于汽车的外观和耐久性非常重要。
电涡流测量涂层厚度可以用于检测汽车涂层的均匀性和厚度是否符合要求，从而保证汽车的质量。
4. 建筑物涂层的检测：建筑物的涂层通常用于美观和保护建筑材料。
通过电涡流测量涂层厚度，可以检测建筑物涂层的厚度是否均匀，是否达到设计要求，从而保证建筑物的使用寿命和外观。
结论：电涡流测量涂层厚度是一种快速、非破坏性的方法，广泛应用于各个领域。
涡流测厚仪的测量原理
涡流测厚仪的测量原理涡流测厚仪是一种用来测量金属、合金、陶瓷等材料厚度的传感器。
它是通过涡流的原理来实现测量的。
在本文中，我们将对涡流测厚仪的测量原理进行详细的介绍。
涡流测量原理的基本概念涡流是指在导体中引入高频电场后，在导体表面产生的一种特殊电流。
当高频电场作用于导体中时，导体内部会产生涡流，涡流会在电阻中消耗部分电能并转化成热能。
涡流的大小和传感器与被测材料之间的距离、被测材料的导电性、电磁激励源的频率等因素相关。
在涡流测量方法中，涡流的特定特性被用于测量某些材料的厚度。
涡流传感器测量的真正物理量是交流阻抗或电感。
当涡流传感器紧靠被测物体表面时，所测量的电感或阻抗取决于传感器波形中的电流被涡流耗损的程度。
反过来，这种涡流损耗的程度与传感器到被测物体表面的距离以及被测物体的导电性有关。
涡流测量方法的工作原理涡流测量方法基于涡流测量原理，测量过程可以分为三个阶段：1.传感器发射电磁波。
2.传感器产生涡流。
当电磁波穿透被测材料表面后，会在材料表面上产生涡流。
3.传感器接收反弹回来的电磁波。
依据第二个步骤，被测物体的导电性和距离对涡流损耗产生影响，从而影响到穿过被测物体入侵表面的电磁波信号，经过传感器接收回来的信号包含了这些影响。
因此，可以通过检测反弹回来的电磁波信号，确定被测物体的导电性和距离，从而测量其厚度。
涡流测量方法的优点与其他非接触式测量方法相比，涡流测量方法具有如下优点：•可以通过非接触的方式在现场进行测试。
•不会损坏试样，并且与测量物性质无关。
•适用于大多数材料和表面条件。
•测量速度快，工作效率高。
适用于的应用领域涡流测厚仪适用于测量几乎所有导电物质的厚度。
因为该仪器有很高的分辨率，使得它非常适用于测量薄膜、表面层、涂层和涂覆物的厚度。
此外，涡流测厚仪还广泛用于汽车、飞机、船舶等交通运输设备的检测，以及制造和试验各种类别的电子元件。
总结涡流测厚仪是一种常见的测量厚度的传感器。
其原理基于涡流传感器的电磁波可以产生涡流的事实，然后通过检测反弹回来的电磁波来确定被测物体的导电性和距离，从而测量其厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2 测量原理 本仪器根据探头类型的不同，采用了磁性法和涡流法两种测厚方法。 F型探头采用磁性法，可测量磁性金属基体(如钢、铁、合金和硬
磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆 等)。
N型探头采用涡流法，可测量非铁磁性金属基体(如铜、铝、锌、 锡等)和奥氏体不锈钢上非导电覆盖层的厚度(如:橡胶、油漆、塑料、 阳极氧化膜等)。 1.3 仪器配置 1.3.1 标准配置
-6-
OU3500电涡流测厚仪
(b)如果需要校准仪器，则选择适当的校准方法进行校准(参见第 三章)；
(c)测量 迅速将测头与测试面垂直地接触并轻压测头定位套，随着一声鸣 响，屏幕显示测量值，提起探头可进行下次测量； (d)关机 在无任何操作的情况下，大约2-3min后仪器自动关机。按一下 键，立即关机。
500个测量值
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
标准配置
主机、F1探头、基 主机、N1探头、 F1(N1)探头、基
体、校准片、说明 基体、校准片、说 体、校准片、说明
书、包装箱
明书、包装箱
书、包装箱
选配件
F400、N400、 F1/90、F10、
CN02
F400、N400、 F1/90、F10、
CN02
说明: 1. 如果在测量中探头放置不稳，显示一个明显的可疑 值，可删除该值；
2.重复测量三次或三次以上，测量后可显示四个统计值：平均 值（MEAN）、测量次数（NO.）、最大测量值（MAX）、最小 测量值（MIN）。
2.5 功能设置 2.5.1 工作方式
该仪器具有两种工作方式：直接方式和成组方式 (a)直接方式：此方式用于随意性测量，此方式下可存储100个测 量值，当存满100个值时，新的测量值将替掉旧的测量值,总保留最新 的100个测量值。 (b)成组方式：此方式便于用户分批记录所测试的数据，一组最多 存100个测量值，总共五组，可存500个测量值。当每组存满100个值 时，屏幕将显示“存储器满”，此时，仍可进行测量，但是测量值只 显示不存储，也不参与统计计算。只有删除该组数据，才能保存新的 测量值。每组内设有一个校准值，即该组下各个数据都是基于这个校 准值测得的。成组方式下，每个测量统计计算。只有删除该组数据， 才保存新的测量值。每组内设有一个校准值都参与统计计算。因为成 组方式下，可存贮几套基于不同校准值的测量数据，因此该方式特别 适合于现场测量。
测量方式： 单次
工作方式： 直接
单位：
mm
在线打印： 关
(d) 按两次 键退出。
测量方式： 单次
工作方式： *组1
单位：
mm
2.5.2 测量方式
在线打印： 关
该仪器具有两种测量方式：单次测量和连续测量
单次测量──测头每接触被测件1次，随着一声鸣响，显示一个 测量结果；
连续测量──不提起测头动态测量，测量过程中不伴鸣响，屏幕
在线打印： 关
说明：在选择“在线打印：开”之前，应按〈6.1打印机的连接〉 连接好打印机
-9-
OU3500电涡流测厚仪
2.5.5 在线统计值 (a) 按 键， 选择系统设置； (b) 按 键，再按 或 键选择
【在线统计值】设置； (c) 按 键选择在线统计值：【开】或【关】；Βιβλιοθήκη (d) 按两次 键，退出。凸
1
F3
0.2
磁感应
F1
F1/90°
01250
1
±(3%H+1)
± (1%H+1)
1.5
平直
F7
F7
0.5
0.5
F10 010000
10 ±(3%H+10) ±(1%H+10)
10 F40
2
N型：
工作原理
探头型号
测量范围(mm)
低限分辨力(mm)
一点校准(mm) 示值
误差 二点校准(mm)
最小曲率半径(mm)
(a) 按 键， 选择系统设置； (b) 按 键，再按 或 键选择
【单位】设置； (c) 按 键，选择【um】或【mils】； (d) 按两次 键，退出。
系统设置 限界设置 功能选择 浏览数据
测量方式： 单次
工作方式： 直接
单位：
mm
在线打印： 关
2.5.4 在线打印（用于OU3500B） 在线打印 : 每测量一个值就立即打
测试 条件
最小面积的直径(mm)
基体临界厚度(mm)
涡流
N400
N1
0400
01250
铜上镀铬 040
1
1
±(3%H+0.7)
±(3%H+1.5)
±(1%H+1)
± (1%H+1.5)
凸1.5
凸3
F4
F5
0.3
0.3
CN02 10200
1 ±(3%H+1)
----仅为平直
F7 无限制
-4-
OU3500电涡流测厚仪
-3-
OU3500电涡流测厚仪
表二：探头技术参数表：H——标称值 F型：
工作原理
探头型号
F400
测量范围(mm)
0400
低限分辨力(mm)
1
示值 一点校准(mm) 误差
二点校准(mm)
±(3%H+0.7) ±(1%H+0.7)
最小曲率半径(mm)
测试 条件
最小面积的直径(mm)
基体临界厚度(mm)
F400、N400、 F1/90、F10、 CN02、打印机、
通讯软件
OU3500电涡流测厚仪
一、概述
本仪器根据探头类型的不同，分别运用磁感应和涡流原理测量覆 层厚度，并符合以下工业标准：
JB/T 8393-1996 磁性和涡流式覆层厚度测量仪 1.1 应用
本仪器是便携式 、快速、无损、精密地进行涂、镀层厚度的测 量。既可用于实验室，也可用于工程现场。本仪器能广泛地应用在电 镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。
1.6.4 探头的选用参考 表三 探头选用参考表 （1）
基体
覆盖层
有机材料等非金属覆盖层
(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)
覆盖层厚度不超过100mm
覆盖层厚度超过100mm
被测面积的直 径大于30mm 如铁、钢等磁性金属
F400型探头0400mm F1型探头01250mm
F400型探头 0400mm F1型探头 01250mm F10型探头 010mm
-----
N400型探头 0400mm
-----
N1型探头 01250mm N400型探头 0400mm
塑料、印刷线路非金 被测面积的直
属基体
径大于7mm
CN02型探头10200mm
-5-
OU3500电涡流测厚仪
二、仪器使用前的准备
使用本仪器前，请务必仔细阅读第3章(校准)和第8章(影响测量精 度的因素) 2.1 检查电源 (a) 本仪器使用9V碱性电池。
主机 ---------------------------------------1台 探头（F1或N1） -----------------------1支 基体 ---------------------------------------1块 标准片 ------------------------------------5片 9V碱性电池------------------------------1节 使用说明书 ------------------------------1本 1.3.2 可选件 其他型号探头 ---------------------------（适用于OU3500） 打印机 ------------------------------------1台(适用于OU3500B) 通讯电缆 ---------------------------------1条(适用于OU3500B)
-1-
OU3500电涡流测厚仪
1.4 使用环境 温度：0℃40℃ 湿度：20%RH90%RH 无强磁场环境
1.5 电源 一节9V碱性干电池
1.6 仪器各部件的名称 1.6.1 主机
1、RS232接口 （OU3500B） 2、探头插座
3、液晶显示器
4、键盘
1.6.2 液晶显示
7
6
5
1
D
F400型探头0400mm F1型探头01250mm
F400型探头 0400mm F1型探头 01250mm F10型探头 010mm
被测面积的直
仅用于铜上镀铬
-----
径小于30mm N400型探头040mm
如铜、铝、黄铜、 锌、锡等有色金属
被测面积的直 径大于10mm
被测面积的直 径小于10mm
1、测头部分 2、滑套
3、插头 （与主机连接）
1.6.3.2 探头的技术参数 用户根据需要测量工件的特点选用下列不同探头与仪器。
表一：主机可选用探头表
探头
F1
F1/90
N1
F400
N400
F10
CN02
主机
OU3500A ★
OU3500B
★
OU3500A ★
★
★
★
★
★
★
OU3500B ★
★
★
★
★
★
★
-7-
OU3500电涡流测厚仪
● 两种方式的转换方法： (a) 仪器开机后，自动进入直接工作方
