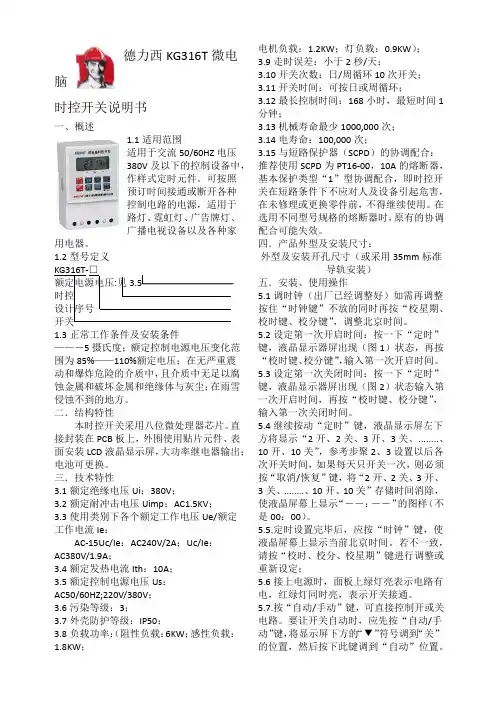

德力西KG316T 微电脑时控开关说明书一、概述1.1适用范围适用于交流50/60HZ 电压380V 及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

1.2型号定义T - □ 额定电源电压:见3.5时控设计序号开关1.3正常工作条件及安装条件 —— －5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB 板上，外围使用贴片元件、表面安装LCD 液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性3.1额定绝缘电压Ui ：380V ； 3.2额定耐冲击电压Uimp ：AC1.5KV ；3.3 使用类别下各个额定工作电压Ue/额定工作电流Ie ：AC-15 Uc/Ie ：AC240V/2A ；Uc/Ie ：AC380V/1.9A ；3.4额定发热电流Ith ：10A ； 3.5额定控制电源电压Us ：AC50/60HZ;220V/380V；3.6污染等级：3；3.7 外壳防护等级：IP50；3.8负载功率：（阻性负载：6KW；感性负载：1.8KW；电机负载：1.2KW；灯负载：0.9KW）；3.9走时误差：小于2秒/天；3.10开关次数：日/周循环10次开关；3.11开关时间：可按日或周循环；3.12最长控制时间：168小时，最短时间1分钟；3.13机械寿命最少1000,000次；3.14 电寿命：100,000次；3.15与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

正泰KGT微电脑时控开关使用说明

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”--”图样，键，将其余各组的时间消除，使液晶显示出“--；6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

德力西KGT微电脑时控开关说明书

德力西KG316T 微电脑时控开关说明书一、概述 1.1适用范围适用于交流50/60HZ 电压380V 及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

1.2型号定义1.3正常工作条件及安装条件 ——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB 板上，外围使用贴片元件、表面安装LCD 液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性 3.1额定绝缘电压Ui ：380V ； 3.2额定耐冲击电压Uimp ：AC1.5KV ； 3.3使用类别下各个额定工作电压Ue/额定工作电流Ie ： AC-15Uc/Ie ：AC240V/2A ；Uc/Ie ：AC380V/1.9A ； 3.4额定发热电流Ith ：10A ； 3.5额定控制电源电压Us ：AC50/60HZ;220V/380V ； 3.6污染等级：3； 3.7外壳防护等级：IP50； 3.8负载功率：（阻性负载：6KW ；感性负载：1.8KW ；电机负载：1.2KW ；灯负载：0.9KW ）；3.9走时误差：小于2秒/天；3.10开关次数：日/周循环10次开关；3.11开关时间：可按日或周循环；3.12最长控制时间：168小时，最短时间1分钟； 3.13机械寿命最少1000,000次；3.14电寿命：100,000次； 3.15与短路保护器（SCPD ）的协调配合：推荐使用SCPD 为PT16-00，10A 的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

KGT361T电脑定时器使用说明书

KGT361T电脑定时器使用说明书操作说明显示屏左下角有个“a”符号，表示此时键盘处于锁定状态，时控开关不接受键盘上的一般性操作。

连按四下“取消/恢复”键，a符号消失，此时键盘处于开锁状态，可接受操作指令。

（注意，键盘30秒内无操作，时空开关将自动恢复锁定状态。

）1，在开锁状态下，按“校时”，“校星期”键，调整时钟至当前时间。

2，定时设置序号按键设定内容1 按“定时”键进入定时开设定（显示1on,表示第一次开的时间）2 按“校时”“校分”键设定开的时间3 按“校星期”键设定此次开的时间在一星期的某几天工作，及工作模式选择4 按“定时”键进入定时关设定（显示1off,表示第一次关的时间）5 按“校时”“校分”键设定关的时间6 按“校星期”键设定此次关的时间在一星期的某几天工作，一般情况要与开的时间对应7 重复1-6 设定其余2on、2off……8on、8off的开关时间（若不需要定时，则使其显示“––：––）8 按“时钟”键结束定时设定，回到时钟运行状态。

9 按“手动/自动”使开关标志“▼”指向开关当前控制状态（开或关）再调到自动状态。

补充：★如设定错误或取消定时，则按“取消/恢复”键，使其显示““––：––”（表示没有定时程序，非“00：00”，再按一次则恢复原来设定。

★工作模式：每日相同，每日不同，一三五，二四六日，一二三，四五六，一二三四五，一二三四五六。

★设定了开的时间，就一定要有关的时间与其相对应。

3、检查：按定时键，检查所设定的时间是否正确。

4、修改：发现定时设定错误，先按定时键调至该次定时时间，按“取消/恢复”键消除，再按“校时”“校分”“校星期”键重新设定。

5、结束检查：按时钟健，结束定时设置，回到时钟运行状态。

KG316T微电脑时控开关说明书[14]

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片和高精度时钟芯片，保证定时准确、可靠。

可以设定每周或每天执行的定时程序，每组程序可以设定16个开关时间点，共有8组程序可供选择。

具有手动开关功能，可以随时控制输出状态。

具有随机延时功能，可以在设定的时间点前后随机延时一段时间，增加灯光的变化效果。

具有夏令时功能，可以根据夏令时的开始和结束日期，自动调整时间。

具有电池备份功能，可以在断电情况下保持时间和程序不丢失。

具有密码保护功能，可以防止非法操作或修改程序。

具有显示屏和按键，可以方便地设置和查看时间和程序。

具有指示灯，可以显示输出状态和工作状态。

二、技术参数工作电压：AC 220V±10%，50Hz输出方式：继电器触点输出输出负载：抗感性负载：16A/220VAC；抗感性负载：10A/220VAC 定时误差：≤1s/24h定时范围：1分钟～168小时定时组数：8组定时次数：每组16次备用电池：1.2V/40mAh可充电镍氢电池外形尺寸：120×72×50mm安装方式：导轨式或螺丝固定式三、安装和接线3.1 安装导轨式安装：将本产品后面的卡扣卡入35mm标准导轨上，然后用螺丝固定。

螺丝固定式安装：将本产品后面的卡扣拆下，用螺丝钉将本产品固定在平整的墙面上。

3.2 接线接线应符合国家相关规范和要求，接线端子应牢固可靠，不得有松动或虚接现象。

接线时应区分好输入端（L、N）和输出端（A1、A2），不得混接或错接。

输出端应根据负载类型选择合适的触点（常开或常闭），并与负载相匹配。

接线完成后应检查是否有短路或接地故障，然后通电试验，观察是否正常工作。

四、操作和设置4.1 显示屏和按键本产品的显示屏和按键如图所示：![显示屏和按键]MODE：模式键，用于切换显示模式和设置模式。

SET：设置键，用于进入或退出设置状态，或确认设置值。

UP：上键，用于增加设置值或切换程序号。

DOWN：下键，用于减少设置值或切换程序号。
