橡胶及热塑性弹性体硬度测试标准与方法 ppt课件
合集下载
中塑TPE分享TPE热塑性弹性体的硬度测量
态负载时，材料的抗凹陷力。
硬度也与其它重要物理特性有关，例如拉伸模数和挠曲模数。 由于各种不同的测量标度和硬度以及与其它材料特性的关系， 在讨论硬度时可能会产生混淆。
LOREM IPSUM DOLOR
2.TPE热塑性弹性体硬度测量仪器 测量硬度最普遍采用的仪器称为邵氏硬度计。 该仪器测量的穿入深 度为零至 0.100 英寸。若标度上的读数为零则意味着压头穿入了极 限深度。同样，读数为 100 则表示压头无穿入。 使用最普遍的标度 是邵氏 A 标度。 邵氏 A 硬度计带有一个较钝的压头和弹力中等的弹
3.TPE热塑性弹性体硬度测量方法 大多数材料都能承受最初的压力，但随着时间的推移，因发生 蠕变和松弛而会屈服。硬度计的读数可以即时读取，也可在某 一段特定延迟时间之后读取，通常是在 5 至 10 秒之后读取。即
时读数通常会显示出比延迟读数较高（或较硬）的读数。延迟
读数不仅对材料的硬度而且对其回弹性而言，均更有代表性。 较弱、弹性较差的材料，比较强、较有弹性的材料更容易发生 蠕变。一般报告的硬度均使用 10 秒钟后的度数。
量相信有很多人都比较关注，下面中塑 TPE
就给大家分享下这方面的相关知识。
LOREM IPSUM DOLOR
1.首先要理解TPE热塑性弹性体的硬度 在选择一种热塑性弹性体 (TPE)பைடு நூலகம்时，材料的硬度往往是首先 需要考虑的指标之一。 热塑性弹性体 (TPE) 可生产硬度从 邵氏 A3到邵氏A95（最硬）的标准产品。硬度定义为施加静
LOREM IPSUM DOLOR
4.TPE热塑性弹性体硬度测量方法与其它特性的关系 硬度经常会与其它特性混淆，例如挠曲模数。两者都反映产 品的触感。挠曲模数代表材料对挠曲的抵抗能力，硬度代表 材料对压陷的抵抗能力。抗蠕变性与拉伸强度也有直接关联。 较软的 TPE 比较硬的材料发生蠕变的程度高，拉伸强度小。 摩擦系数 (COF) 与硬度成反比关系。硬度增加时，COF 通 常会减小。通常，较高硬度的材料具有较好的抗磨损性。
第六章橡胶弹性 ppt课件
热力学第二定律dQ＝TdS
PPT课件
11
dU=dQ+dW
dQ=TdS
dW=fdl-pdV
dU=TdS+fdl-pdV, dV≈0 ，
dU=TdS+fdl
f
( Ul )PPTT课,件V
T ( S ) l T,V
12
等温等容条件的热力学方程：
f ( U ) T ( S )
试样的总熵变
假设3：交联网的构象数是各个单独网链的构象数的乘积
N
Ω =∏ Ωi
i=1
S = k lnΩ
S
=
N
∑
Si
i=1
N
△S = ∑ △ Si
i=1
N
S k i2[(12 - 1)xi2 (22 - 1)y i2 (23 - 1)zi2 ]
剪切应力
F Ao
剪切模量
F1
G
A0 tan
切变柔量
J=P1PT课/G件
6
均匀压缩
静压力：P
材料均匀压缩应变△
P
V0
- V0 △V
V V0
体积模量
B P PV0 V V V0
可压缩度
1/B
PPT课件
7
各向同性材料三种模量的关系：
E 2G(1) 3B(1 2)
4个参数2个独立
:泊松比(法国数学家 Simeom Denis Poisson 为名 )
m m0 l
t
l0
横向应变 纵向应变
也叫横向变性系数，它是反映材料横向变形的弹性常数。
PPT课件
8Leabharlann 橡胶高弹态橡胶 施加外力发生大的形变，外力除去后形 变可以恢复的弹性材料。
PPT课件
11
dU=dQ+dW
dQ=TdS
dW=fdl-pdV
dU=TdS+fdl-pdV, dV≈0 ，
dU=TdS+fdl
f
( Ul )PPTT课,件V
T ( S ) l T,V
12
等温等容条件的热力学方程：
f ( U ) T ( S )
试样的总熵变
假设3：交联网的构象数是各个单独网链的构象数的乘积
N
Ω =∏ Ωi
i=1
S = k lnΩ
S
=
N
∑
Si
i=1
N
△S = ∑ △ Si
i=1
N
S k i2[(12 - 1)xi2 (22 - 1)y i2 (23 - 1)zi2 ]
剪切应力
F Ao
剪切模量
F1
G
A0 tan
切变柔量
J=P1PT课/G件
6
均匀压缩
静压力：P
材料均匀压缩应变△
P
V0
- V0 △V
V V0
体积模量
B P PV0 V V V0
可压缩度
1/B
PPT课件
7
各向同性材料三种模量的关系：
E 2G(1) 3B(1 2)
4个参数2个独立
:泊松比(法国数学家 Simeom Denis Poisson 为名 )
m m0 l
t
l0
横向应变 纵向应变
也叫横向变性系数，它是反映材料横向变形的弹性常数。
PPT课件
8Leabharlann 橡胶高弹态橡胶 施加外力发生大的形变，外力除去后形 变可以恢复的弹性材料。
硬度实验 ppt课件
具有重要影响。 硬度与其它机械性能（如抗拉强度Rm）之
间有着一定的内在联系。
4
硬度试验的方法---刻划法、弹性回跳法、 压入法
压入法---邵氏硬度、洛氏硬度、维氏硬度 等。
5
邵氏一般用于橡胶类材料上。 邵氏硬度的测试方法：用邵氏硬度计插 入被测材料，表盘上的指针通过弹簧与一个 刺针相连，用针刺入被测物表面，表盘上所 显示的数值即为硬度值。
初试验力 主试验力 /kgf(N) /kgf(N)
硬度值
测量范 围
应用实例
HRA HRC
金刚石 圆锥体
50(490)
20～88
高硬度的薄件、表面处理 钢件、硬质合金等
10(98)
140(137火钢、钛合金等
HRB
Φ1.588
mm 淬火钢球
90(882)
18
16
维氏硬度几点说明
1、表示方法： 640HV 560HV 2、试样厚度至少应为压痕对角线长度的1.5倍。
3、试验力保持时间：如无特殊要求，均为10～15s。
4、压痕中心距试样边缘的距离≥2.5d，相邻压痕中心 的距离≥3d。
5、压痕对角线应从两个方向测量，取其平均值。
17
硬度实验
实验报告要求 1、按实验内容要求测定各材料的硬度。 2、实验目的、实验原理及实验方法 3、实验结果
计算公式为HA=100-L/0.025和HD=100-L/0.025。
6
邵氏硬度的单位是“度”，其描述方法分A、D 两种，分别代表不同的硬度范围，90度以下的用 邵氏A硬度计测试，90度及以上的用邵氏D硬度 计测试。一般来讲对于一个橡胶或塑料制品， 在测试的时候，根据经验进行测试前的预判， 从而决定用邵氏A硬度计还是用邵氏D硬度计来 进行测试。一般手感弹性比较大或者说偏软的 制品，用邵氏A硬度计测试，如：文具类胶水瓶 ， 塑料膜袋等制品。而手感基本没什么弹性或 者说偏硬的就用邵氏D硬度计进行测试。
间有着一定的内在联系。
4
硬度试验的方法---刻划法、弹性回跳法、 压入法
压入法---邵氏硬度、洛氏硬度、维氏硬度 等。
5
邵氏一般用于橡胶类材料上。 邵氏硬度的测试方法：用邵氏硬度计插 入被测材料，表盘上的指针通过弹簧与一个 刺针相连，用针刺入被测物表面，表盘上所 显示的数值即为硬度值。
初试验力 主试验力 /kgf(N) /kgf(N)
硬度值
测量范 围
应用实例
HRA HRC
金刚石 圆锥体
50(490)
20～88
高硬度的薄件、表面处理 钢件、硬质合金等
10(98)
140(137火钢、钛合金等
HRB
Φ1.588
mm 淬火钢球
90(882)
18
16
维氏硬度几点说明
1、表示方法： 640HV 560HV 2、试样厚度至少应为压痕对角线长度的1.5倍。
3、试验力保持时间：如无特殊要求，均为10～15s。
4、压痕中心距试样边缘的距离≥2.5d，相邻压痕中心 的距离≥3d。
5、压痕对角线应从两个方向测量，取其平均值。
17
硬度实验
实验报告要求 1、按实验内容要求测定各材料的硬度。 2、实验目的、实验原理及实验方法 3、实验结果
计算公式为HA=100-L/0.025和HD=100-L/0.025。
6
邵氏硬度的单位是“度”，其描述方法分A、D 两种，分别代表不同的硬度范围，90度以下的用 邵氏A硬度计测试，90度及以上的用邵氏D硬度 计测试。一般来讲对于一个橡胶或塑料制品， 在测试的时候，根据经验进行测试前的预判， 从而决定用邵氏A硬度计还是用邵氏D硬度计来 进行测试。一般手感弹性比较大或者说偏软的 制品，用邵氏A硬度计测试，如：文具类胶水瓶 ， 塑料膜袋等制品。而手感基本没什么弹性或 者说偏硬的就用邵氏D硬度计进行测试。
ASTMD624标准(橡胶和热塑性弹性体抗撕裂强度)讲解

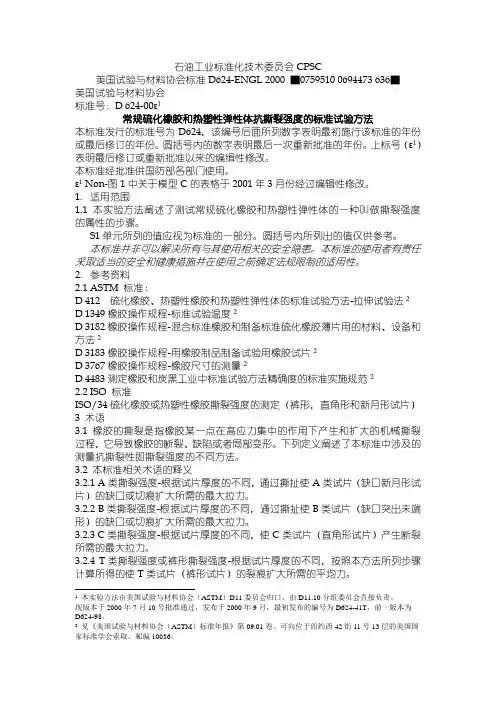

石油工业标准化技术委员会CPSC美国试验与材料协会标准D624-ENGL 2000 ■0759510 0694473 636■美国试验与材料协会标准号：D 624-00ε1常规硫化橡胶和热塑性弹性体抗撕裂强度的标准试验方法本标准发行的标准号为D624，该编号后面所列数字表明最初施行该标准的年份或最后修订的年份。
圆括号内的数字表明最后一次重新批准的年份。
上标号（ε1）表明最后修订或重新批准以来的编缉性修改。
本标准经批准供国防部各部门使用。
ε1 Non-图1中关于模型C的表格于2001年3月份经过编辑性修改。
1.适用范围1.1 本实验方法阐述了测试常规硫化橡胶和热塑性弹性体的一种叫做撕裂强度的属性的步骤。
S1单元所列的值应视为标准的一部分。
圆括号内所列出的值仅供参考。
本标准并非可以解决所有与其使用相关的安全隐患。
本标准的使用者有责任采取适当的安全和健康措施并在使用之前确定法规限制的适用性。
2.参考资料2.1 ASTM 标准：D 412 硫化橡胶、热塑性橡胶和热塑性弹性体的标准试验方法-拉伸试验法2D 1349橡胶操作规程-标准试验温度2D 3182橡胶操作规程-混合标准橡胶和制备标准硫化橡胶薄片用的材料、设备和方法2D 3183橡胶操作规程-用橡胶制品制备试验用橡胶试片2D 3767橡胶操作规程-橡胶尺寸的测量2D 4483测定橡胶和炭黑工业中标准试验方法精确度的标准实施规范22.2 ISO 标准ISO/34硫化橡胶或热塑性橡胶撕裂强度的测定（裤形，直角形和新月形试片）3 术语3.1 橡胶的撕裂是指橡胶某一点在高应力集中的作用下产生和扩大的机械撕裂过程，它导致橡胶的断裂、缺陷或者局部变形。
下列定义阐述了本标准中涉及的测量抗撕裂性即撕裂强度的不同方法。
3.2 本标准相关术语的释义3.2.1 A类撕裂强度-根据试片厚度的不同，通过撕扯使A类试片（缺口新月形试片）的缺口或切痕扩大所需的最大拉力。
3.2.2 B类撕裂强度-根据试片厚度的不同，通过撕扯使B类试片（缺口突出末端形）的缺口或切痕扩大所需的最大拉力。
硫化橡胶或热塑性橡胶硬度的测定常规试验法
FCLHCXJ0052 硫化橡胶或热塑性橡胶硬度的测定常规试验法F_CL_HC_XJ0052硫化橡胶或热塑性橡胶—硬度的测定—常规试验法1范围1.1本方法规定了对表面平坦而且两面平行的硫化橡胶或热塑性橡胶国际硬度的四种测定方法：方法N 常规试验方法H 高硬度试验方法L 低硬度试验方法M 微型试验1.2对于弯曲表面表观硬度的测定也规定了用方法N、H、L和M的四种方法，分别为方法CN、CH、CL和CM。
1.3这些方法的主要区别在于钢球的直径和压入力的大小，根据特定的用途选择合适的方法。
每个访法的适用范围如图1所示。
1.4方法N：硬度的常规试验。
适用于橡胶的硬度在35 IRHD ~85IRHD范围内，也可用于硬度在30~95IRHD范围内的橡胶。
试样的厚度要求大于或等于4mm。
1.5方法H：适用于橡胶的硬度在85 IRHD ~100IRHD范围内，试样的厚度要求大于或等于4mm。
1.6方法L：适用于橡胶的硬度在10 IRHD ~35IRHD范围内，试样的厚度要求大于或等于6mm。
注1：在85IRHD~95IRHD和30 IRHD ~35IRHD范围内，用方法N测得的硬度至于分别用方法H或方法L获得的数据不完全一致。
1.7方法M：硬度的微型试验法，本质上是按比例缩小的常规实验法，适用于橡胶的硬度在35 IRHD ~85IRHD范围内，也可用于硬度在30 IRHD ~95IRHD范围内，试样的厚度小于4mm的橡胶。
注2：由于橡胶的各种表面因素，例如由打磨引起的表面粗糙，只是微型试验与常规实验所测的结果出现差异。
1.8方法CN、CH、CL和CM：弯曲表面的表观硬度试验。
1.8.1试验的式样和制品足够大，是硬度计能安放在上面。
1.8.2试验的试样和制品及硬度计都很小，使他们能安放在普通的支座上。
或者能将试样安放在硬度计的试样台上。
1.9上述方法不能保证适用于所有类型和尺寸的试样，但包括了像“O”型圈这样一些最普通的类型。
最新5.4-热塑性弹性体解析课件ppt
永久变形； 塑料薄层将交联的橡胶颗粒包裹起来，形成连
续相——高弹性，低硬度。 TPV是性能最接近热固性橡胶的热塑性弹性体。 TPV具有优异的耐疲劳性能，远超过普通橡胶。 性能范围宽广。
高性能TPV的本质特征：高弹性、优良的热塑 流动性和可反复加工及使用性能。
<四> TPV的应用
TPV具有良好的热塑性加工性——代替热交联 橡胶制造形状复杂的弹性体制品，大大提高 生产效率。
交联橡胶粒子内部成份复杂，包含交联剂、填料 、增塑剂、防老 剂、偶联剂等
<二> 动态硫化技术平台与原理
聚合物共混相态行为——软包硬规律。 大量的橡胶（含有交联剂）与少量塑料机械混合，
橡塑比可超过80：20。
刚开始时塑料为分散相，橡胶为连续相。 但在共混过程中，橡胶同时发生原位交联反应，
黏度大增，在机械剪切力的作用下被破碎为微米 级的颗粒。
聚酯型TPU具有更好的力学强度和耐磨性、耐非极性 溶剂性；
聚醚型TPU具有更好的弹性、低温性能、热稳定性、 耐水性和耐生物降解性。
3. 应用
TPU主要应用于耐磨制品——小型实心胎、 鞋底等。
高强度耐油制品——输油软管。 高强高模量制品——汽车仪表盘。 但TPU的摩擦系数很低——牵引力低，不
（1）覆盖层面的广泛性 （2）参与上的强制性 （3）制度上的立法性 （4）受益程度的约束性
二、社会保障制度
（一）社会保障制度
（1）社会稳定功能 （2）经济调节功能 （3）分配功能 （4）保障劳动力再生产的功能
二、社会保障制度
（二）社会保障体系
（1）社会保险 （2）社会救济 （3）社会福利 （4）社会优抚
二、社会保障制度
（二）社会保障体系
（1）社会保险 是指当劳动者乃至全体社会成员在遭遇年老、患病、失业、 伤残、生育等风险时，由国家和社会给予一定的物质帮助的社 会保障制度。
续相——高弹性，低硬度。 TPV是性能最接近热固性橡胶的热塑性弹性体。 TPV具有优异的耐疲劳性能，远超过普通橡胶。 性能范围宽广。
高性能TPV的本质特征：高弹性、优良的热塑 流动性和可反复加工及使用性能。
<四> TPV的应用
TPV具有良好的热塑性加工性——代替热交联 橡胶制造形状复杂的弹性体制品，大大提高 生产效率。
交联橡胶粒子内部成份复杂，包含交联剂、填料 、增塑剂、防老 剂、偶联剂等
<二> 动态硫化技术平台与原理
聚合物共混相态行为——软包硬规律。 大量的橡胶（含有交联剂）与少量塑料机械混合，
橡塑比可超过80：20。
刚开始时塑料为分散相，橡胶为连续相。 但在共混过程中，橡胶同时发生原位交联反应，
黏度大增，在机械剪切力的作用下被破碎为微米 级的颗粒。
聚酯型TPU具有更好的力学强度和耐磨性、耐非极性 溶剂性；
聚醚型TPU具有更好的弹性、低温性能、热稳定性、 耐水性和耐生物降解性。
3. 应用
TPU主要应用于耐磨制品——小型实心胎、 鞋底等。
高强度耐油制品——输油软管。 高强高模量制品——汽车仪表盘。 但TPU的摩擦系数很低——牵引力低，不
（1）覆盖层面的广泛性 （2）参与上的强制性 （3）制度上的立法性 （4）受益程度的约束性
二、社会保障制度
（一）社会保障制度
（1）社会稳定功能 （2）经济调节功能 （3）分配功能 （4）保障劳动力再生产的功能
二、社会保障制度
（二）社会保障体系
（1）社会保险 （2）社会救济 （3）社会福利 （4）社会优抚
二、社会保障制度
（二）社会保障体系
（1）社会保险 是指当劳动者乃至全体社会成员在遭遇年老、患病、失业、 伤残、生育等风险时，由国家和社会给予一定的物质帮助的社 会保障制度。
橡胶弹性实用PPT课件PPT课件
第35页/共37页
6．6 热塑性弹性体
• 特点 • 尽管化学合成的嵌段共聚型TPE 有许多优点，但与传统的硫化
胶相比，存在着弹性较差、压缩永久形变较大、热稳定性较差 以及密度较高、价格昂贵等缺点，使其应用受到了一定的限制。 • 共混型TPE 除了具有嵌段共聚型TPE 的基本特征之外，还具有 设备投资少、制备工艺简单、性能可调度大以及成本低等优点， 因此，对其的研究和开发应用受到人们的重视。
实验值＜理论值
第30页/共37页
橡胶状态方程的修正
•
1网链在大变形时不符合高斯链h 2
h
2 0
• △F=
• 参数有时称为“前因子”，可以理解为网链的实际 尺寸同假定它们是孤立的且不受任何约束时的尺寸 的平均偏差。对于理想橡胶网络，前因子显然等于1。
第31页/共37页
橡胶状态方程的修正
• 2网链不是理想的，存在某些对弹性没有贡献的端链
交联网的状态方程
（应力~应变关系）
由于假设形变过程中交联网的内能不变，△U＝0，
故自由能的变化为
△ F = △U-T△S
W
1 2
KNT
21
22
23
3
所上以式有为：橡胶△ F材=料W拉伸12时K形N变T功21与 形22变的23定量3关系
K：玻尔兹曼常数、N：网链总数、T：温度、 λ：伸长 比
• 弹性形变模量 E 小、形变ε很大、可逆
* 高弹形变——链段运动——构象发生变化
拉伸——分子链构象从卷曲 克服很小的构象改变能即能产生很大的形变 。 ε大
伸展，外力只需 E小、
* 卷曲（热力学稳定）
伸展（热力学不稳定）
可逆
第6页/共37页
橡胶高弹性的分子机制
6．6 热塑性弹性体
• 特点 • 尽管化学合成的嵌段共聚型TPE 有许多优点，但与传统的硫化
胶相比，存在着弹性较差、压缩永久形变较大、热稳定性较差 以及密度较高、价格昂贵等缺点，使其应用受到了一定的限制。 • 共混型TPE 除了具有嵌段共聚型TPE 的基本特征之外，还具有 设备投资少、制备工艺简单、性能可调度大以及成本低等优点， 因此，对其的研究和开发应用受到人们的重视。
实验值＜理论值
第30页/共37页
橡胶状态方程的修正
•
1网链在大变形时不符合高斯链h 2
h
2 0
• △F=
• 参数有时称为“前因子”，可以理解为网链的实际 尺寸同假定它们是孤立的且不受任何约束时的尺寸 的平均偏差。对于理想橡胶网络，前因子显然等于1。
第31页/共37页
橡胶状态方程的修正
• 2网链不是理想的，存在某些对弹性没有贡献的端链
交联网的状态方程
（应力~应变关系）
由于假设形变过程中交联网的内能不变，△U＝0，
故自由能的变化为
△ F = △U-T△S
W
1 2
KNT
21
22
23
3
所上以式有为：橡胶△ F材=料W拉伸12时K形N变T功21与 形22变的23定量3关系
K：玻尔兹曼常数、N：网链总数、T：温度、 λ：伸长 比
• 弹性形变模量 E 小、形变ε很大、可逆
* 高弹形变——链段运动——构象发生变化
拉伸——分子链构象从卷曲 克服很小的构象改变能即能产生很大的形变 。 ε大
伸展，外力只需 E小、
* 卷曲（热力学稳定）
伸展（热力学不稳定）
可逆
第6页/共37页
橡胶高弹性的分子机制
橡胶弹性 ppt课件
第六章 橡胶弹性
Rubber elasticity
ppt课件
1
The definition of rubber
Rubber is also called elastomer 弹性体.
It is defined as a cross-linked amorphous polymer above its glass transition temperature.
ppt课件
18
形变类型
简单拉伸
基
tensile
本
的 形
简单剪切
变
shear
形状改变而 体积不变
本体压缩 compression
体积改变而 形状不变
ppt课件
19
材料受力方式不同，发生形变的方式亦不同， 材料受力方式主要有以下三种基本类型：
（i）简单拉伸（simple elongation,drawing, tensile)：
ppt课件
足够柔性
交联
6
高弹性特点
形变量大（WHY？长链,柔性） 弹性形变量可高达1000％
弹性模量小,高弹模量约105N/m2 一般聚合物109N/m2，金属1010-11 N/m2
弹性模量随温度升高而增大
晶体材料的弹性模量随温度升高而减小。
形变有热效应——快速拉伸放热，形变回复吸热 金属材料与此相反。
ppt课件
内能的贡献 熵的贡献
35
f-T Curve
f
=
U l
T,V
+
T
f T
l,V
在恒压条件下，固定样品长度，以f对T作图
截距 U
l T ,V
Rubber elasticity
ppt课件
1
The definition of rubber
Rubber is also called elastomer 弹性体.
It is defined as a cross-linked amorphous polymer above its glass transition temperature.
ppt课件
18
形变类型
简单拉伸
基
tensile
本
的 形
简单剪切
变
shear
形状改变而 体积不变
本体压缩 compression
体积改变而 形状不变
ppt课件
19
材料受力方式不同，发生形变的方式亦不同， 材料受力方式主要有以下三种基本类型：
（i）简单拉伸（simple elongation,drawing, tensile)：
ppt课件
足够柔性
交联
6
高弹性特点
形变量大（WHY？长链,柔性） 弹性形变量可高达1000％
弹性模量小,高弹模量约105N/m2 一般聚合物109N/m2，金属1010-11 N/m2
弹性模量随温度升高而增大
晶体材料的弹性模量随温度升高而减小。
形变有热效应——快速拉伸放热，形变回复吸热 金属材料与此相反。
ppt课件
内能的贡献 熵的贡献
35
f-T Curve
f
=
U l
T,V
+
T
f T
l,V
在恒压条件下，固定样品长度，以f对T作图
截距 U
l T ,V
塑料橡胶和漆膜硬度
间接触良好。由于各层之间的表面接触不
完全，试验结果可能与单片时测试的结果 不同。
• 3、试样大小应保证每个测量点与试样边缘 距离不小于9毫米，各测量点之间的距离不 小于6毫米。
•
PPT文档演模板
4、每组试样测量点数不少于5个塑料橡，胶和可漆膜硬以度 在
试验步骤
• 1、校准：在使用过程中压针的形状和弹簧 的性能会发生变化，因此对硬度计的弹簧 压力，压针伸出最大值及压针形状和尺寸 应定期检查校准。
• 硬度试验时，读数时间对硬度值影响很大。
由于塑料受压后产生蠕变，随着时间延长，
形变继续发展。因此不同时间读数，所得
PPT文档演模板
塑料橡胶和漆膜硬度
铅笔硬度
GB/T 6739-2006 色漆和清漆 铅笔法测定 漆膜硬度
PPT文档演模板
塑料橡胶和漆膜硬度
适用范围
PPT文档演模板
塑料橡胶和漆膜硬度
PPT文档演模板
塑料橡胶和漆膜硬度
试验操作
• 环境: 温度(23±2)℃，湿度(50±5)%RH • 对于木质铅笔，用绘图员专用机械卷笔刀
削掉大约5至6毫米的木头，小心操作，留 出原样的、未划伤的光滑圆柱体铅笔芯。 垂直握住铅笔，与砂纸保持90度在砂纸上 前后移动铅笔直至获得平坦，光滑，圆形 的横截面，且横截面边缘不得有碎片或缺 口。每次使用铅笔前都要重复这个步骤。
试验原理
• 具有一定形状的钢制压针，在试验力作用 下垂直压入试样表面，当压足表面与试样
表面完全贴合时，压针尖端面相对压足平 面有一定的伸出长度L，以L值的大小来表征 邵氏硬度的大小,L值越大，表示邵尔硬度越 低，反之越高
• HA=100- L/0.025
• HD=100- L/0.025Leabharlann HC=100- L/0.025
完全，试验结果可能与单片时测试的结果 不同。
• 3、试样大小应保证每个测量点与试样边缘 距离不小于9毫米，各测量点之间的距离不 小于6毫米。
•
PPT文档演模板
4、每组试样测量点数不少于5个塑料橡，胶和可漆膜硬以度 在
试验步骤
• 1、校准：在使用过程中压针的形状和弹簧 的性能会发生变化，因此对硬度计的弹簧 压力，压针伸出最大值及压针形状和尺寸 应定期检查校准。
• 硬度试验时，读数时间对硬度值影响很大。
由于塑料受压后产生蠕变，随着时间延长，
形变继续发展。因此不同时间读数，所得
PPT文档演模板
塑料橡胶和漆膜硬度
铅笔硬度
GB/T 6739-2006 色漆和清漆 铅笔法测定 漆膜硬度
PPT文档演模板
塑料橡胶和漆膜硬度
适用范围
PPT文档演模板
塑料橡胶和漆膜硬度
PPT文档演模板
塑料橡胶和漆膜硬度
试验操作
• 环境: 温度(23±2)℃，湿度(50±5)%RH • 对于木质铅笔，用绘图员专用机械卷笔刀
削掉大约5至6毫米的木头，小心操作，留 出原样的、未划伤的光滑圆柱体铅笔芯。 垂直握住铅笔，与砂纸保持90度在砂纸上 前后移动铅笔直至获得平坦，光滑，圆形 的横截面，且横截面边缘不得有碎片或缺 口。每次使用铅笔前都要重复这个步骤。
试验原理
• 具有一定形状的钢制压针，在试验力作用 下垂直压入试样表面，当压足表面与试样
表面完全贴合时，压针尖端面相对压足平 面有一定的伸出长度L，以L值的大小来表征 邵氏硬度的大小,L值越大，表示邵尔硬度越 低，反之越高
• HA=100- L/0.025
• HD=100- L/0.025Leabharlann HC=100- L/0.025
热塑性弹性体PPT演示课件
的加工工艺性能； 它摆脱了橡胶硫化的生产方法，而用热塑性塑
料的成型加工方法(注塑、挤出、吹塑、发泡等) 来生产弹性体零件。 在这类高分子材料身上将橡胶和塑料的优点汇 集于一体； 加工方便、生产率高，废料可以回用。
5
2.热塑性弹性体主要包括以下几大类: 聚氨酯类热塑性弹性体（TPU） 聚苯乙烯类热塑性弹性体(TPS) 聚酯类热塑性弹性体(TPEE) 聚烯烃类热塑性弹性体(TPO)
另一方面，在高温下硬段会软化或熔化，在加 压下呈现塑性流动，显现热塑性塑料的加工特 性。
39
2.热塑性弹性体的与一般橡胶体的区别在: 不需要硫化即可加工，这就使橡胶工业可从
繁重的体力劳动中得到解脱，节省了能量，减少 了设备投资，人力投入等，尽管它的原材料较贵， 综合起来，它的生产成本仍有所降低。
还可按交联类型分为物理交联型和化学交联型 也可按结构特点，分为嵌段聚合物、接技聚合
物和其它类型等
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Байду номын сангаас 34
35
二、TPE的结构特征、性能
整个高分子链的一部或全部是由具有橡胶弹性 的链段所组成，这一部分被叫做“橡胶段”或 “软段”；
在高温下，这些分散相或约束成分又会在 热的作用下丧失能力，聚合物经熔化或熔融呈 现塑性，这种化学或物理交联性质的可逆性： 即在高温下失去约束大分子组成的能力，呈
现塑性； 降至常温时，这些“交联”又恢复，而起类
料的成型加工方法(注塑、挤出、吹塑、发泡等) 来生产弹性体零件。 在这类高分子材料身上将橡胶和塑料的优点汇 集于一体； 加工方便、生产率高，废料可以回用。
5
2.热塑性弹性体主要包括以下几大类: 聚氨酯类热塑性弹性体（TPU） 聚苯乙烯类热塑性弹性体(TPS) 聚酯类热塑性弹性体(TPEE) 聚烯烃类热塑性弹性体(TPO)
另一方面，在高温下硬段会软化或熔化，在加 压下呈现塑性流动，显现热塑性塑料的加工特 性。
39
2.热塑性弹性体的与一般橡胶体的区别在: 不需要硫化即可加工，这就使橡胶工业可从
繁重的体力劳动中得到解脱，节省了能量，减少 了设备投资，人力投入等，尽管它的原材料较贵， 综合起来，它的生产成本仍有所降低。
还可按交联类型分为物理交联型和化学交联型 也可按结构特点，分为嵌段聚合物、接技聚合
物和其它类型等
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Байду номын сангаас 34
35
二、TPE的结构特征、性能
整个高分子链的一部或全部是由具有橡胶弹性 的链段所组成，这一部分被叫做“橡胶段”或 “软段”；
在高温下，这些分散相或约束成分又会在 热的作用下丧失能力，聚合物经熔化或熔融呈 现塑性，这种化学或物理交联性质的可逆性： 即在高温下失去约束大分子组成的能力，呈
现塑性； 降至常温时，这些“交联”又恢复，而起类
橡胶及热塑性弹性体硬度测试标准与方法
精度问题
总结词
合适的测试环境是获得准确硬度值的重要前提。
详细描述
橡胶及热塑性弹性体的硬度受到温度和湿度的影响。在标准测试方法中，应确保测试环境温度和湿度保持恒定，以消除环境因素对硬度值的影响。此外，应定期对测试设备进行校准，确保其准确性。
测试环境要求
正确解读硬度测试结果是实际应用的关键。
总结词
硬度值是材料力学性能的重要参数，但不同硬度测试方法可能得出不同的硬度值。因此，在解读测试结果时，应明确所使用的测试方法，并了解其适用范围。此外，硬度值与其他材料性能参数的关联也需要充分考虑，以便更全面地评估材料的性能。
标准化组织
国际标准的制定和发布由国际标准化组织（ISO）负责。
硬度测试方法
国际标准规定了各种硬度测试方法的原理、操作步骤和试验条件，如邵氏硬度、洛氏硬度和国际硬度等。
国际标准
行业标准概述
行业标准是根据不同行业的特殊需求和特点制定的硬度测试标准，如汽车、电子、化工等行业。
测试方法
行业标准通常在国家标准的框架下制定，但更加注重特定行业的测试需求和特点。
04
橡胶工业
橡胶硬度测试是橡胶工业中质量控制的重要环节，用于评估橡胶材料的硬度和弹性性能。
硬度测试结果可以帮助生产商了解橡胶材料的加工性能、耐久性和使用性能，从而优化配方和生产工艺。
橡胶硬度测试还广泛应用于轮胎、密封件、减震器等橡胶制品的研发和生产过程中。
热塑性弹性体硬度测试是其工业质量控制的关键环节，用于评估热塑性弹性体的硬度和弹性性能。
硬度测试结果有助于生产商了解热塑性弹性体的加工性能、耐热性和耐化学腐蚀性等，从而优化配方和加工工艺。
热塑性弹性体硬度测试还应用于汽车配件、电子电器部件、医疗器材等领域。
橡胶热塑性弹性体共53页PPT
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
橡胶热塑性弹性体
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
《橡胶弹性理论》PPT课件_OK
l0
l l0
——张应变；
l0 ——为起始长度；
l ——为变形后长度。
F
A0
——张应力；
A0 ——材料的起始截面积； F ——材料所受外力。 8
2. 剪 切(shearing)
相应的应力、应变称为剪切
应力(shear stress) 、切应变
(shear strain)。
F
A0
S tg d
19
• NR，加1~5% S 弹性体 • NR，加10~30% S 硬质橡胶
20
• 4.结晶度：愈少较好
• PE、PP结晶成塑料。
EPR无规共聚破坏结晶形成橡胶。
• 5.分子量
• 从热机械曲线可知，显示高弹态温度范围是在Tg~ Tf之间，而Tg~ Tf的温度范围随分子量的增加而逐 步加宽。因此需要一定的分子量。
其不能产生惯性移动时，此时材料的几何形状和尺
寸将发生变化，这种变化成为应变。材料因受力方
式不同（拉伸、剪切、围压力等），发生形变方式
不同，下面分别介绍：
7
1.拉 伸(stretching)
相应的应力、应变称为张应力(tensile stress)、张应变(tensile strain)
l l0
m
υ=
m l
T
l
橡胶的泊松比接近 0.5（0.49-0.499）。塑料 0.20－
0.40。 13
位长度的增加之比值。
m
υ=
m l
T
l
橡胶的泊松比接近 0.（5 0.49-0.499）。塑料0.20－0.40。
对于各向同性材料而言，三种模量之间克 借助于泊松比建立
一个等式
E 2G(1) 3B(12)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
世界品牌 百年金发
ppt课件
1
橡胶、热塑性弹性体的邵氏硬度测试 标准与方法
金发科技股份有限公司 2017.05.24
ppt课件
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
hardness - Part 1: Durometer method (Shore hardness) ⑤ ASTM D2240：Standard Test Method for Rubber Property-Durometer Hardness
⑥ ISO (International Standardization Organization)是国际标准组织, 制定国际标准 ; ⑦ GB是国标的简称.指国家标准,部分国标引用国际标准; ⑧ ASTM (American Society for Testing apnpdt课M件aterials)美国材料与试验协会标准。 7
② TPV产品用于施耐德电器的电缆母线防水垫项目
③ 防水垫生产厂柏森反馈金发产品硬度偏高(物料实际为和之前3T的同一批 次生产的），柏森担心硬度不合格影响成品交货!
④ 为更好、更准确对TPV产品硬度的把控，柏森提出金发产品技术人员提供 相关技术支持，以便柏森品质人员掌握对产品硬度的精准测试 。
ppt课件
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
目录
1. 项目背景 2. 橡胶、热塑性弹性邵氏硬度标准及测试方法 3. 柏森品质邵氏硬度检测现状 4. 金发科技检测能力及产品对标邵氏硬度测试
ppt课件
5
1. 项目背景
项目背景 ① 金发科技TPV牌号MICROPRENE-1055A BK002取代山都平101-55
塑料和硬橡 胶
≥4mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
硫化橡胶或 热塑性橡胶
≥6mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
硫化橡胶或 热塑性橡胶
≥6mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
橡胶、弹性 材料、热塑 材料
of a durometer (Shore hardness) ③ GB/T 531.1-2008 :硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度
计法（邵尔硬度） ④ ISO 7619-2004: Rubber, vulcanized or thermoplastic - Determination of indentation
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
常用橡胶、热塑性弹性邵氏硬度标准比较
标准
GB/T 24112008
ISO 868-2003 GB/T 531.1- ISO 7619-
2008
2004
ASTM D2240
测试材料
材料厚度 读数时间 测试压力
塑料和硬橡胶
≥4mm (可叠加） 1S 后读数； 15S后读数 邵A 1KG; 邵D 5KG
SGM GP-10认可实验室。
ppt课件
12
4.金发科技检测能力及产品对标邵氏硬度测试 金发科技产品检测能力
金发科技可出具第三方认可的硬度测试报告！！
ppt课件
13
4.金发科技检测能力及产品对标邵氏硬度测试
ppt课件
14
4.金发科技检测能力及产品对标邵氏硬度测试
ppt课件
15
联系我们Contact Us:
硬度计
座台直径18mm，常用 邵氏硬度均适用。
ppt课件
座台孔距边大于6mm， GB/T 531.1-2008和 ISO 7619-2004不适用。
9
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
邵氏硬度测试方法
GB/T 2411-2008
ppt课件
GB/T 531.1-2008
10
3.柏森品质邵氏硬度检测现状
公司目前采用单个样件或两个样叠加，用手持表头按压测试。测试存在 以下不合规范点：
① 试样没有放在坚固的水平面上进行测试 ② 邵氏硬度计无固定平台和固定压力 ③ 样品厚度及样品叠加不能满足邵氏硬度测试标准要求 ④ 样品测试环境达不到标准要求
综上，柏森现有测试方法不能正确反映材料的实际的材料硬度，这势必 将影响正确的判断材料的硬度。
≥6mm (可叠加）
1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
座台要求 孔到边至少6mm 孔到边至少 直径18mm 6mm
测试温度 23℃
23℃
23℃
注：TPV一般采用15S后读数，厚度要求大于pp6t课m件m。
直径18mm 23℃
孔到边至少 6mm
23℃
8
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
6
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
常用橡胶、热塑性弹性邵氏硬度标准
① GB/T 2411-2008 :塑料和硬橡胶使用硬度计压痕硬度（邵氏硬度） ② ISO 868-2003 ：Plastics and ebonite - Determination of indentation hardness by means
邱贤亮/ Qiu Xian Liang 手机/Mobile :(+86) 13430221267 邮箱/E-Mail：qiuxianliang@
KINGFA SCI.&TECH.CO.,LTD. Address： No.33 Kefeng Road, Science City,Guangzhou , Guangd ong, 510663 China 广东省广州市科学城科丰路33#
ppt课件
11
4.金发科技检测能力及产品对标邵氏硬度测试 金发科技产品检测能力
➢ 金发公司拥有行业内最齐全的检测设备
➢ 2006年，成为行业内首家通过 ISO/IEC17025:2005体系认可的国家级实验室。
➢ 2009年，组建行业内首家车用材料安全评价实
验室。
➢ FORD认可实验室、延锋伟世通认可实验室、
ppt课件
16
世界品牌 百年金发
Q&A
Thanks！
ppt课件
1
橡胶、热塑性弹性体的邵氏硬度测试 标准与方法
金发科技股份有限公司 2017.05.24
ppt课件
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
hardness - Part 1: Durometer method (Shore hardness) ⑤ ASTM D2240：Standard Test Method for Rubber Property-Durometer Hardness
⑥ ISO (International Standardization Organization)是国际标准组织, 制定国际标准 ; ⑦ GB是国标的简称.指国家标准,部分国标引用国际标准; ⑧ ASTM (American Society for Testing apnpdt课M件aterials)美国材料与试验协会标准。 7
② TPV产品用于施耐德电器的电缆母线防水垫项目
③ 防水垫生产厂柏森反馈金发产品硬度偏高(物料实际为和之前3T的同一批 次生产的），柏森担心硬度不合格影响成品交货!
④ 为更好、更准确对TPV产品硬度的把控，柏森提出金发产品技术人员提供 相关技术支持，以便柏森品质人员掌握对产品硬度的精准测试 。
ppt课件
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
目录
1. 项目背景 2. 橡胶、热塑性弹性邵氏硬度标准及测试方法 3. 柏森品质邵氏硬度检测现状 4. 金发科技检测能力及产品对标邵氏硬度测试
ppt课件
5
1. 项目背景
项目背景 ① 金发科技TPV牌号MICROPRENE-1055A BK002取代山都平101-55
塑料和硬橡 胶
≥4mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
硫化橡胶或 热塑性橡胶
≥6mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
硫化橡胶或 热塑性橡胶
≥6mm (可叠加） 1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
橡胶、弹性 材料、热塑 材料
of a durometer (Shore hardness) ③ GB/T 531.1-2008 :硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度
计法（邵尔硬度） ④ ISO 7619-2004: Rubber, vulcanized or thermoplastic - Determination of indentation
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
常用橡胶、热塑性弹性邵氏硬度标准比较
标准
GB/T 24112008
ISO 868-2003 GB/T 531.1- ISO 7619-
2008
2004
ASTM D2240
测试材料
材料厚度 读数时间 测试压力
塑料和硬橡胶
≥4mm (可叠加） 1S 后读数； 15S后读数 邵A 1KG; 邵D 5KG
SGM GP-10认可实验室。
ppt课件
12
4.金发科技检测能力及产品对标邵氏硬度测试 金发科技产品检测能力
金发科技可出具第三方认可的硬度测试报告！！
ppt课件
13
4.金发科技检测能力及产品对标邵氏硬度测试
ppt课件
14
4.金发科技检测能力及产品对标邵氏硬度测试
ppt课件
15
联系我们Contact Us:
硬度计
座台直径18mm，常用 邵氏硬度均适用。
ppt课件
座台孔距边大于6mm， GB/T 531.1-2008和 ISO 7619-2004不适用。
9
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
邵氏硬度测试方法
GB/T 2411-2008
ppt课件
GB/T 531.1-2008
10
3.柏森品质邵氏硬度检测现状
公司目前采用单个样件或两个样叠加，用手持表头按压测试。测试存在 以下不合规范点：
① 试样没有放在坚固的水平面上进行测试 ② 邵氏硬度计无固定平台和固定压力 ③ 样品厚度及样品叠加不能满足邵氏硬度测试标准要求 ④ 样品测试环境达不到标准要求
综上，柏森现有测试方法不能正确反映材料的实际的材料硬度，这势必 将影响正确的判断材料的硬度。
≥6mm (可叠加）
1S 后读数； 15S后读数
邵A 1KG; 邵D 5KG
座台要求 孔到边至少6mm 孔到边至少 直径18mm 6mm
测试温度 23℃
23℃
23℃
注：TPV一般采用15S后读数，厚度要求大于pp6t课m件m。
直径18mm 23℃
孔到边至少 6mm
23℃
8
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
6
2.橡胶、热塑性弹性邵氏硬度标准及测试方法
常用橡胶、热塑性弹性邵氏硬度标准
① GB/T 2411-2008 :塑料和硬橡胶使用硬度计压痕硬度（邵氏硬度） ② ISO 868-2003 ：Plastics and ebonite - Determination of indentation hardness by means
邱贤亮/ Qiu Xian Liang 手机/Mobile :(+86) 13430221267 邮箱/E-Mail：qiuxianliang@
KINGFA SCI.&TECH.CO.,LTD. Address： No.33 Kefeng Road, Science City,Guangzhou , Guangd ong, 510663 China 广东省广州市科学城科丰路33#
ppt课件
11
4.金发科技检测能力及产品对标邵氏硬度测试 金发科技产品检测能力
➢ 金发公司拥有行业内最齐全的检测设备
➢ 2006年，成为行业内首家通过 ISO/IEC17025:2005体系认可的国家级实验室。
➢ 2009年，组建行业内首家车用材料安全评价实
验室。
➢ FORD认可实验室、延锋伟世通认可实验室、
ppt课件
16
世界品牌 百年金发
Q&A
Thanks！
