全场效应管单端甲类前后级胆味功放
845单端甲类胆机功放制作
845单端甲类胆机功放制作李平川笔者曾做了一台845单端甲类胆机，搭配形式为大家司空见惯的6N8P和6P3P推845.在此基础上将6N8P前级的SRPP电路改为6J8P；推动级的6пC(前苏联制造)阳极放大电路改为阴极输出电路，如图1、图2所示。
试听结果优于6N8P的SRPP电路。
该机实实在在、物美价廉、好听耐用，现将此胆机的做法呈上。
1 845单端甲类胆机的设计思路1.1 前级与推动采用国产管6J8P(属于中高频电压放大五级管)，该管以音乐味浓郁而著称，曾被世界多种名机采用。
为充分利用该电子管的放大特性，根据电子管手册中给出的6J8P的静特性曲线(如图3)，为使Eg2= 100V，特意在Eg2上使用51 kΩ 和33 kΩ 的分压电阻。
根据串联电阻的电压公式V2=V×R2/(R1+R2)，33 kΩ 分压电阻上的电压V2=250×33 kΩ/(51 kΩ+33 kΩ)=98 V。
再经过电容滤波(C4，220 uF/220 V)，电压可稳定在100V左右(有名气的胆机则会去掉C3，R1，采用WY3P进行直接稳压效果更好)。
根据6J8P的静特性曲线，设电源电压为250 V，阳流为8mA，负载电阻则为Ra=V/I=250 V/0.008 A ≈30 kΩ 。
以(250V，8mA)为原点画一直线MN，即为该管的动特性曲线，确定其上a，b两点的中心点Q，那么相对应的栅极电压为 Eg=-2.5 V。
可以看出，6J8P采用标准接法的最佳静态工作点Q 为Ea=130V，Ia=4mA，Eg=-2.5 V，保证了“Q”点处在甲类放大状态下，从而在理论上先进行Hi-Fi放大。
同时，作为前级电压放大，只要输入音频信号电压在0.5～1.5 V(现代音源设备，输出信号电压多为1 V左右)，输出交流信号电压就可达约100V，经6п3C做阴极输出，在提高推动电流的同时，又能降低输出阻抗。
阴极输出器的输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大，因此与信号源相联接时可在信号源的输出端获得较高的电压。
全场效应管单端甲类前后级 胆味功放
全场效应管单端甲类前后级胆味功放我设计的思路:追求胆味,但不喜欢纯胆机的声音,简洁最真实.音频信号经过任何一个零件都会产生一定的失真和损耗,经过得越多就失真损耗越多,音色也变多了,因此尽量少的使用零件最好,保证原汁原味,并且容易制作.前后级的电压放大级都是单端放大,声音比全对称结构的要好听,前级的T1工作于甲类状态,驱动力强,且输出阻抗小于900欧姆,后级输入阻抗很高 (前后级的输入级都是孪生管NPD5565 ), 因此可以去掉一个电流放大级,电路更简洁了. 大电流下动态大,反应速度快,失真低,音场广,有"胆味",我把开环增益设计的较小,不会发生自激,因此可以去掉影响音质的小电容(很多功放在第二电压放大级和反馈电阻上10pf--50pf的小电容).我认为不用太在意整个功放的"失真度"这个指标,胆机的失真度都在1%以上,石机的失真度比胆机小多了,仍然有大批烧友去制作胆机.由于我的听音环境才10平米,所以我的功率设计在30瓦以内,前级4倍放大,后级8倍放大.接上4欧姆的喇叭可以得到40到50瓦的功率,对于30平米以下都没有问题.功率不要太大了,很多烧友功放都在百瓦以上,前级的放大倍数又大,听音环境又小(30平米以下),平常听歌时音量电位器调节很小,这时音源被衰减很大,丢失了细节,根本不能发挥功放的真正水平,我发现音量电位器调节到一半以上时声音最好.如果前级在10倍左右,大动态时前级输出大,容易让后级的输入端饱和过载,产生很大的失真,使声音有撕裂般的毛刺感,因此前级的放大倍数要小些,大部分放大倍数由后级来完成,这样才好.我用台电T51做音源听无损音乐,该前后级推一对五寸书架箱,经试听信噪比高,耳朵贴近喇叭也没有任何杂音.高音清晰明亮且穿透力好,绝无毛刺感,低音厚实有弹性,控制力很好,人声圆润且空气感很好,优美动听,久听不厌.整体动态大,细节丰富,解析力高,令我开心的是空气感和胆机很像,听久了也没有疲劳感. 由于电路简洁,有兴趣的烧友可以做来试试,不会让你失望的.说得不错.更精密更发烧的可以用恒流源代替那90欧姆的电阻,加一级差动电路与431一起稳压.实际上我的电路是甲类的,又是场管(不用电流驱动),工作时电流的波动不大,且信噪比非常高,所以我把稳压电路简化了,用恒流源的话会增加成本,恒流管要加散热器,信噪比更好.但现在的信噪比已经很好了,所以我只用90欧姆/10瓦的电阻,便宜好多啊,呵呵.后级的K1058是另一个牛单独供电的,前级的电源波动非常小,所以现在我用的电路也可以精密稳压了,音箱的地线要接在90欧姆后的滤波电容地上,通电前把200调到0欧姆.成功后如果那200可调电阻不能满足你的末级到甲类,可以把他改为500欧姆可调电阻想要100W很简单,把电压加到正负50左右,输入级再加一个NPD5565做共栅级放大,把J76的1K2电阻加大到3K3致3K9左右,2瓦以上,K1058也加到正负50伏,最少要两对K1058并联.把3K3电阻调小,提高放大倍数 .只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点 .大家不要在我的电压高低上再纠结了,电压放大级的电压基本上决定了输出功率,我已经说了我只要30瓦以下的功率,所以有+-20V就够了,末级的电压只要不影响输出功率,取多少都可以的,我在末级取+-50V也可以,取+-18V也可以,反正功率就是30瓦以下了.以前发烧友们取高低压是因为电压放大级在+-50V左右,如果末级也50V,调到甲类,我相信没有几个人的散热器扛得了,所以好多人就把末级电压调低,这样末级发热低了,甲类就不怕了.末级只有电流增益,没有电压增益,在不影响电压放大级的输出电压和功率下,电压可以取低点,方便调到甲类,降低热量.我只有交流22V输出的牛,所以我就直接用在末级了我再说一下基本知识(欢迎大家一起交流): 有很多烧友取前高后低的电压,如电压放大级取+-50V,末级电流放大级取+-30或者+-40V.主要是为了把末级调到甲类,降低热量.如果电压放大级的放大倍数大,在大动态时,满功率时,输出+-50V 的信号,但是末级电压只有+-30或者+-40V,于是50V电压只能输出和末级一样的电压,就是30或者40V的信号,多余的被削掉了,就产生了肖波失真,听感上就是动态被压缩了,所以在保证输出电压幅度和功率的情况下,末级电压不能比电压级低,如果你不要大功率,末级电压低些是可以的.,否则那明显的动态压缩感很多人都能听得出来,功放的动态范围小了,结果是什么音质大家都知道了吧.20W功率够了,我的房间才10平米,(我就是要小功率,前级4倍放大,后级8倍放大)音量电位器可以调节幅度大点啊,呵呵,4欧姆喇叭可以提高功率的洼田式我没有用过,我见它零件多,做起来麻烦,所以没有用.并联式给我最大的惊喜是信噪比,功放喇叭开机和关机一样,没有任何杂音前级的900欧姆要2瓦以上,实际制作我用2个1K8 (2瓦)电阻并联代替900欧姆的了,(图片上可以见到的)是为了防止电阻的热噪声的,后级的1K2电阻也是2瓦的, 0.22电阻是5瓦的,2个330欧姆是0.5瓦.电源的90欧姆是10瓦的.这是一个声道的,如果是2个声道公用一电源,把90欧姆改为80---50欧姆,电阻越小电流越大,A985也越热.其它电阻就是普通的1/4瓦的了只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点你的图设计的好漂亮啊.我的并联电源已经很简洁了,空载是热啊,接上电路就不热了,那10瓦电阻热了不理他,J76的散热片要大,我的还小了点,你看我的图中J76的散热片,,你把后级的1K2也换成前级的900欧姆,后级也上22MA.后面黑色的是2个A985的散热片,最好加上退藕滤波电K246在这里是恒流源,用其它结型场管都可以代替,(如K170,NPD5565等,连J103在这里也可以代替K246,只是注意电压正负极与K246反过来而已),J77可以代替J76,同时顺便说下,场管做恒流源比三极管的恒流效果好很多,建议大家做恒流源尽量用场管做,且电路简单,调试也简单,这里K246要选GR档或者BL档,不要选Y 档的,Y档的最大电流就2MA左右,最好全选BL档的,因为有些GR档的电流小于4MA,在这里达不到我的要求.的确是简单容易出好声的线路，前级供电不用稳压而改用LC滤波音色更好！我觉得好多功放是电压放大级的静态电流太小了,所以声音单薄,发紧,动态小npd5565代换管:npd5566, 5564. K389,也可以用2个K246或者2个K170代换(选BL档),要配对.J76用J77等其它中功率管代换.K1058/J162用其它大功率管代换,如K413/J118 , K1529/J200等等后级里的J76上下电阻1K2和47换成和前级的一样900(2瓦)和39欧姆,调小3K3电阻可以提高后级的放大倍数.尽量做全程直藕,不用耦合电容,注意安（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
全平衡、新甲类纯后级功放
全平衡、新甲类纯后级功放这是一台双声道、全平衡、新甲类纯后级功放，每声道8Ω输出120W，4Ω输出200W。
今年五月份已经做完，但一直没时间编辑文字，搁至今日。
先上几张图，本人打字速度超慢，待我慢慢上，诸君莫急。
先说几句概念性的话：在论坛上常看到有人问“什么是全平衡”？在平衡式功放中所说的“平衡”或“全平衡”，是指信号的传输方式。
它是将信号分解成幅度相同、相位相反的两个信号，由两个相同或互补的放大器将信号放大，扬声器接在两个放大器的输出端之间，从输出形式上看是BTL接法。
全平衡传输方式，从输入到输出的全过程中，信号不通过地线传输。
通常我们说的“平衡”，或在有些普通功放中还带有平衡调节旋钮，这里所谓的“平衡”，是指把两个声道的音量（或增益）调到一致。
此平衡非彼平衡。
“非平衡”传输是以“地”为基准，信号是通过信号线和地线传输的。
至于BTL功放和全平衡功放的区别，从输出端看上去是一样的，都是桥式接法。
其主要区别在：从输入到放大的全过程中，看信号的传输是否与地线有关，既信号的负端是否接地。
以上概念不知是否说清，有大侠和高手敬请补充，请勿拍砖！闲话休提，言归正传。
先说说设计思路：平衡式放大器以其动态大、谐波小、频带宽、信噪比高、解析力强、输入阻抗高、输出阻抗低、直流性能稳定等诸多优点被高档功放采用。
然而，平衡式放大器由于电路结构不同，其效果也不尽相同。
有的平衡式放大器只用两个独立的放大器将平衡信号各自放大，在输出端接成BTL形式，如图1。
这种接法是典型的反相（或同相）放大器的接法。
其闭环共模抑制比等于1，它将输入端的共模电压直接送到输出端，并没有有效的抑制共模电压。
对于电位器产生的联动误差，以及两个放大器的差异造成的信号不对称，也没有增进平衡和对称的能力。
图2是由两个减法器构成的平衡式放大器，它的闭环共模抑制比等于开环共模抑制比，所以有很强的共模抑制能力。
同时，由于两个放大器“你中有我，我中有你”，解决了放大器和电位器差异造成的信号不对称、不平衡问题。
采用IRF250场效应管制作胆味功放及电路图
采用IRF250场效应管制作胆味功放及电路图笔者用绝缘栅VMOS大功率场效应管IRF250制作纯甲类功率放大器。
这类管子在音响界里是冷僻管，不大受人喜欢。
该类管通常用于开关电源中，由于该类管高频区线性好、开关速度快、输出电流大、耐压高，让笔者很感兴趣，把它用于音频放大器中作功率输出管，在甲类输出状态下，声音极具"胆"味。
该管的价位低廉，拆机品2元／只，便宜好找，适合工薪族发烧(IRF250电流30A，耐压220V，导通电阻0．8 5Ω，功率150W，IRF240电流40A耐压180V，导通电阻0．55Ω，功率150W)，何乐而不为?一、场效应管与电子管的原理比较有相似之处场效应管与电子管的原理相比较如图1所示。
场效应管的源极供应电子，相当于电子管的阴极，漏极泄漏电子，相当于电子管的屏极(阳极)，栅极是控制电子流的大小，和电子管的栅极作用完全一样，都是通过栅极"G"来输入控制，开大或开小电流从漏极流向源极(电子管是阳极流向阴极)。
它们都属于电压控制器件。
二、VMOS管的缺点与制作中的克服对于电源开关管IRF250、IRF240而言，确与音频名管中的K135、J49等有差异，使众多的发烧友不大喜欢用这类管子。
笔者认为其成了冷僻管的原因有两点，一是开启电压的差异，IRF250达到3V～5V不等，给推动级增加了极大的负担。
二是该管的一致性差，不好配对，N沟道和P沟道的异极型就更难配对了。
音频CMOS管在0．2V～1．5V的范围就能开启，并进入良好的线性工作区，对推动级的驱动能力要求低，且一致性好，容易配对。
因此用IRF250给制作带来一定难度，工作中有时一部分管子已到甲类状态，而另一部分管子还在乙类状态，甚至有的工作在开启与夹断之间，劣化了音质。
针对IRF250这类管子的特点，笔者认为可以避开它的缺点，挖掘它潜在的优点，如高耐压、大电流和好的高频放大线性等。
实际制作中，应将电路的重点放在推动级上，只要推动级能输出驱动末端场效应管所需的开启电压3V～5 V，也就克服了上述的一大难点。

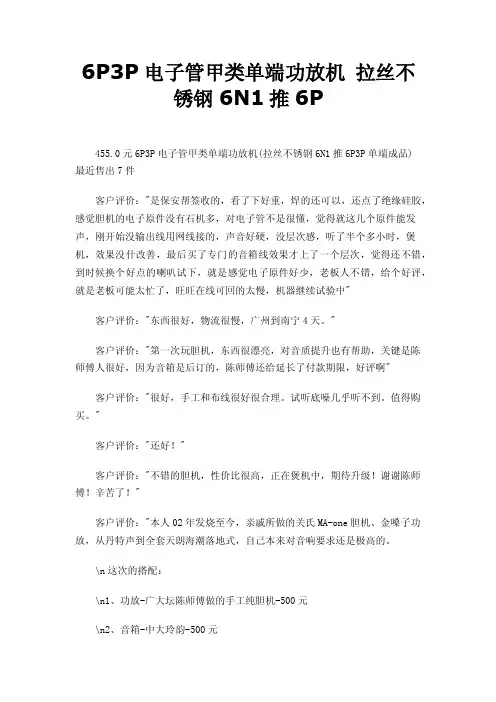

6P3P电子管甲类单端功放机拉丝不锈钢6N1推6P
6P3P电子管甲类单端功放机拉丝不锈钢6N1推6P455.0元6P3P电子管甲类单端功放机(拉丝不锈钢6N1推6P3P单端成品)最近售出7件客户评价："是保安帮签收的，看了下好重，焊的还可以，还点了绝缘硅胶，感觉胆机的电子原件没有石机多，对电子管不是很懂，觉得就这几个原件能发声，刚开始没输出线用网线接的，声音好硬，没层次感，听了半个多小时，煲机，效果没什改善，最后买了专门的音箱线效果才上了一个层次，觉得还不错，到时候换个好点的喇叭试下，就是感觉电子原件好少，老板人不错，给个好评，就是老板可能太忙了，旺旺在线可回的太慢，机器继续试验中"客户评价："东西很好，物流很慢，广州到南宁4天。
"客户评价："第一次玩胆机，东西很漂亮，对音质提升也有帮助，关键是陈师傅人很好，因为音箱是后订的，陈师傅还给延长了付款期限，好评啊"客户评价："很好，手工和布线很好很合理。
试听底噪几乎听不到。
值得购买。
"客户评价："还好！"客户评价："不错的胆机，性价比很高，正在煲机中，期待升级！谢谢陈师傅！辛苦了！"客户评价："本人02年发烧至今，亲戚所做的关氏MA-one胆机、金嗓子功放，从丹特声到全套天朗海潮落地式，自己本来对音响要求还是极高的。
\n这次的搭配：\n1、功放-广大坛陈师傅做的手工纯胆机-500元\n2、音箱-中大玲韵-500元\n3、国产秋叶原信号线、音箱线若干。
-250元\n4、乐之邦-茉莉声卡-368元(声卡很重要，用集成去听就简直是对不起整套系统)\n\n如果音箱是肉身，这套功放可谓是灵魂，接入胆机的情况下，此套系统放在我5米的办公桌可谓刚好，听歌时候结像好，空气感、声场都发挥不错，三频调试均衡可谓难能可贵，低音打得恰到好处，不会太强，但是深度大，表现清晰，听《尘鼓》每个鼓点的细节都不会遗失。

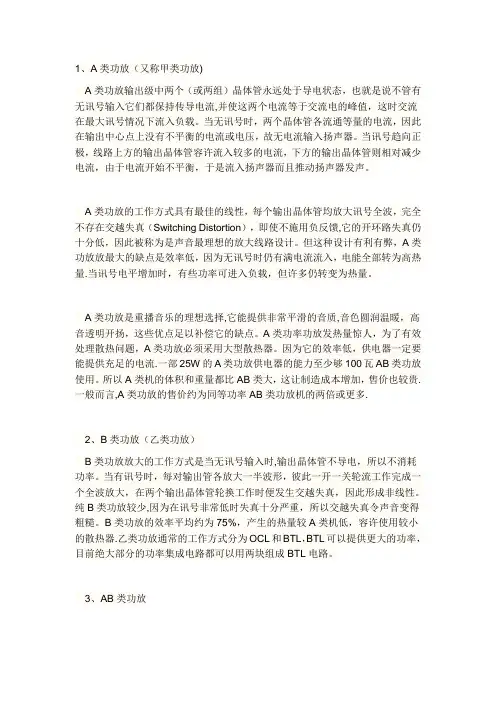

A类、B类、AB类、C类、D类五种功率放大器
1、A类功放（又称甲类功放)A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流,并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈,它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量.当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择,它能提供非常平滑的音质,音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流.一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵.一般而言,A类功放的售价约为同等功率AB类功放机的两倍或更多.2、B类功放（乙类功放）B类功放放大的工作方式是当无讯号输入时,输出晶体管不导电，所以不消耗功率。
当有讯号时，每对输出管各放大一半波形，彼此一开一关轮流工作完成一个全波放大，在两个输出晶体管轮换工作时便发生交越失真，因此形成非线性。
纯B类功放较少,因为在讯号非常低时失真十分严重，所以交越失真令声音变得粗糙。
B类功放的效率平均约为75%，产生的热量较A类机低，容许使用较小的散热器.乙类功放通常的工作方式分为OCL和BTL，BTL可以提供更大的功率，目前绝大部分的功率集成电路都可以用两块组成BTL电路。
LM1875+甲类JFET前级动态反馈25W×2功放板
LM1875+甲类JFET前级动态反馈25W×2功放板
LM1875是美国国家半导体公司九十年代初推出的一款音频功放电集成电路，性能优异，频响宽，速度快，从九十年代初一直到现在还被广大音响爱好者推崇，其间各种应用电路层出不穷。
听感上以动态反馈电路性能最为优秀。
九十年代初，发烧界曾以LM1875标准单电源OTL接法+场效应管(国产3DJ6，7)的甲类前级风靡发烧界，后吴刚先生的G&W TW-200LM合并式功放也采用了此前级电路。
现本网站推出LM1875动态反馈+东芝低噪管2SK30A甲类
前级成品与套件。
原则上与动态反馈功放搭配的前级应具有极低的噪声，良好的线性，有弹跳力，音场开阔，背景纯静，解析力高等必备条件。
只有这样才能体现出动态反馈的优异性能。
采用JFET管做单管甲类放大，使功放音色具有电子管的韵味，针对消除CD机等的数码菋有很好的效果。
且性价比高。
经实际试听音质远优于采用一般NE5532，AD712运放的前级，其声场有空气感，有纵深感，高频清晰，低频有弹跳力。
可以说此种搭配充分发挥了LM1875的潜力！
关于电源变压器的选取：输出电压交流双15V－20V（注意参考当地供电情况作适当调整）；功率要求至少60W，为了获得更佳的效果，最好能达到100W。
前级原理图
图中RL4为负载电阻，RL6为设定静态电流，CL3为反馈电容。
RL7可设定输出增益。
CL7为隔离电容，此电容对音质影响很大。
伺服电源原理图
功放原理图
接线示意图
最后修改于 2015-12-22 11:41。
场效应管单端甲类功放设计及制作
场效应管单端甲类功放设计及制作音频功率放大器简介音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件也是五花八门、千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。
电子管放大器由于空间电荷的传输时滞作用，重放音色温暖柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味。
晶体管以及集成电路放大器具有犀利的分析力、宽阔的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力。
场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性，开创异彩，让乐声更传神，让音色更完美。
近些年来，随着电子电脑技术的不断发展，各种电子合成器、各种音频效果器和胆音效果器软件以及虚拟扬声器技术层出不穷。
这使得音频放大器硬件的发展和普及远远赶不上软件的速度，在精确度上硬件往往也赶不上软件，如电脑模拟3D效果逼真度大大超过真实3D 效果，不受听音室的空间以及声源合成的限制，同时也节省投入硬件的开支。
绿色音响、双料发烧——电脑音响很有可能会成为未来音响的主流，硬件不行软件来，实行软硬兼施，功能强悍，集中体现了高效、便捷、神奇以及经济的特点。
如在电脑中设置虚拟光驱，每次播放乐曲时，就不必启动物理光驱，这样不仅减少等待曲目时间及物理光驱的磨损，更重要的是消除了物理光驱的噪声，实现高保真放音。
再如，胆管功放放音柔和耐听，而制作成本不薄，并且取得靓音的要件比较多，而通过胆音效果器软件，可为我们在电脑中造就一个“软胆”，就可以模拟出胆机的音色。
目前电脑多媒体音响正处于进阶时期，并与电视也架起了沟通的桥梁，其前景是十分灿烂诱人的!电脑以及音响发烧友，是一个不惜时间和精力，积极探索追求音质的特殊层面，将继续担起一份爱乐责任，生活中多一首甜美的歌声，就少一幕苦涩的纷争。
无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能。
高保真单端纯直流甲类前级放大电路的制作及调试
高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。
电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。
②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。
③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。
④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。
对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。
电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。
实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。
这也就是Hi-Fi为什么越简洁失真越小的道理。
该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。
单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。
T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。
电压放大级采用共基极电路。
这种电路多用于宽频带放大电路，具有极高的高频特性。
T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。
FU50单端甲类电子管放大器
FU50单端甲类电子管放大器作为一个电子管的生产大国，我国生产出了许多优秀的电子管，其中就有很多适合做音频放大的电子管。
有一款电子管无论从价格还是效果上来说，都是值得推荐的，该管就是我国生产的FU5 0，它也曾广泛地运用于广播和通信中，当FU50接成三极管时，其特性曲线比较接近名管300B，接成三极管时的工作状态，其播放效果也是非常不错的，再加上价格并不贵，因此还是值得推荐给各位音响爱好者的。
一．原理简介电子管甲类功放的放大工作点一般来说都是工作在电子管u。
～。
特性曲线的中心点，并对输入信号进行放大是双向对称的．工作点基本上是选择在特性曲线的直线段内，所以甲类的失真相对来说比其他的类型的电路要低些，再加上电子管单端甲类的偶次谐波含量较高，因此使得甲类单端功放播放出来的音乐特别润泽、特别甜美动听。
本文介绍的功放主要遵循以上的路线，并且考虑到使用成本不高的元器件来做出好效果的基本原则来制作本机。
本机的电路图如图I所示，相对高驱动电压的电子管来说FU50的驱动电压要求并不是太高，但为了保证有足够的驱动力和较低的失真，本机电压驱动部分还是使用了两级放大来驱动FU50，前级输入放大管Ql(6’N8P)为双三极管，Q1的一半作为信号放大，另一半管充当末级管的电压激励放大，即使用了两级共阴电压放大电路，该组合仍具有较强的电压放大能力I有着较好的频向和较好的相位特性。
由于6N8P属于低“管，因此我们采用了两级共阴作为电压放大，使它能够产生足够的增益来达到驱动后级的目的。
FU50是一个五极管，将它接成三极管的工作形式，它所需要的驱动电压虽然不算低，但该共阴组合完全能够满足该管驱动所需要的电压。
由于6N8P的“值较低，用该管做电压放大时也较容易获取低失真的电压放大信号，并能有效地降低整机的失真度。
由于共阴组合较适合用于音频放大电路中，因此也被国内外许多音响厂家广泛地运用。
6N8P的电气参数和性能均较适合为本机电压放大级的放大管，6N8P电气参数见表1，其特性曲线如图2所示。
一款为书架箱设计的“胆味”晶体管功放
一款为书架箱设计的“胆味”晶体管功放渴望有一套在独处看书时的音响系统，要求其音色既让人陶醉，又不干扰阅读。
但是能达到这个标准的功放不是价格昂贵，就是听音成本太高（甲类机耗电量大、电费高），选择普通功放又达不到发烧要求，为此，笔者依据自己多年的发烧经验调制出一道价廉物美的“私房菜”。
一、电路特点这是一款为书架箱设计的晶体管功放，电路如图1所示，电路架构为2 级差分和3级达林顿组成的大环路电压负反馈放大线路。
这是再传统不过的电路了，与目前比较流行的全对称电路相比较，这个电路的设计是专为书架箱而设计的。
我们知道，偶次谐波失真在全对称电路中是被抵消掉的，但不悦耳的奇次谐波就只能靠降低放大器的总谐波失真来抑制。
全对称的放大电路声音比较清淡，味精味少，加之业余制作困难，管子配对要求高，做得不好的话，发出恶声是常有的事情。
权衡利弊，全对称架构的电路不是首选。
最佳的电路是两级差分电路。
在一般情况下，这个电路出来的声音是不会难听的，因为它的偶次谐波失真没有被彻底消除掉，听感上自然会好点的。
著名的瑞士高文（GOLDMUND）功放、国内的新德克功放的实际电路架构就是两级差分放大。
在实际听音中，两级差分电路的功放的中音表现一般不错，而低音量感和下潜度却常常表现平平，高音的柔顺度也不佳。
为了提高声音的下潜度、力度及高频的柔顺度，笔者专门增加了一级预推动，这就形成了本电路的两级差分加三级达林顿的结构。
本电路后经实际聆听，声音基本达到了设计的要求。
实际上，本电路的特点不是在架构上，而是在三极管元件的搭配和电路补偿的使用上。
笔者酷爱制作功率放大器，对常见的三极管对音色的影响很有一些个人心得。
在元器件的选择上既要考虑元件的电气特性，又要发挥不同管子的音色优点。
要像按病配药方一样，合理进补，取长补短，最终达到音质的平衡完美。
在本功放中，输入级差分管选用的是国半的NPD5565孪生场效应管，该管子的特点是声音密度高、整齐、稳重，胆味浓，缺点是缺少灵动感，有些木讷。
用场效应管做有胆味的功率放大器
用场效应管做有胆味的功率放大器摘要：用场效应晶体管设计出有胆味的音频功率放大器。
前级采用单管、甲类，后级采用甲乙类推挽放大技术。
实验证明差分放大器使用的对管的一致性与整机的失真程度密切相关。
从听音效果来看，末级电流200mA是理想值。
前后级间耦合电容对听音影响较大，要求质量高些。
对于音频功率放大器而言，最好听的莫过于甲类放大器。
根据频率分析的结果，由集成运算放大器构成的前级声音单薄、缺乏活力。
所以，可不可以前级采用单管甲类放大器，后级采用甲乙类功率放大器?这样既兼顾听音需要，又兼顾效率的需要。
目前，电子管音频功率放大器仍然占据着音响器材高端市场。
能不能用场效应晶体管(FET)，实现电子管放大器那样的醇厚悠长的声音呢?笔者在晶体管功率放大器打摩的基础之上，做出以FET为基础的放大器，取得了有胆味的音乐效果。
1 以场效应晶体管为基本元件的放大器优势明显就目前在放大器中使用的3种元件而言，晶体管的输入阻抗太低(大约1 k左右)，电子管的输入阻抗很高，但输出阻抗也高，为此，还要增加一个输出变压器。
使体积较大，耗电也大。
所以说两者都不是理想的输出管。
总体来看，场效应管具有很高的输入阻抗，也能输出大电流，很适合应用在单端A类放大器中。
中频饱满，细腻流畅，弹性十足。
用场效应管制作的放大器能产生震撼人心的低频轰炸声。
1.1 失真低场效应管的失真度低于晶体管，比胆管略大一些。
且多为偶次谐波失真，反使听感更好，高中低频能量分配适当，声音有密度感，低频潜得较深，音场较稳，透明感适中，层次感、解析力和定位感均有较好表现，具有良好的声场空间描绘能力，对音乐细节有很好的表现。
场效应管的跨导的线性较好。
线性区域宽广，与电子管的传输特性十分相似。
较好的线性就意味着有较低的失真。
1.2 噪音低场效应管的噪声是非常低的，噪声系数可以做到1 dB以下。
以2SK30为例，在VDS=15 V，VGS=0V，RG=100 kΩ，f=120 Hz测试条件下，噪声系数的典型值是0.5 dB。
音色纯美的单端纯直流甲类前级放大器
输入 级采用 场效应 管作单 端 差分 电路 ， 以追求 悦耳 的音
色 ，并 且提 高了信 噪 比：输入 阻抗 高，有 利 于微弱 信号 的拾
取 ，其传 输特 性 和 电 子管 相似 ，可 以 表现 出类似 胆机 的音 色。 为 了适 应不同的音源及 发烧要求，特增 设 了由Ｎ ５ ３等组 Ｅ ５２ 成 的音 调电路 （ 可用Ａ ８ ７ Ｑ Ｄ ２ Ａ 等优质运 放代换 ），并且设置有 直通／ 音调开关Ｋ 当喜欢聆 听纯音乐时 ，按一下 自锁 开关Ｋ 即 可进入纯Ｈ— ｉ ｉＦ 状态 。
特
点
元件选择
为 了获得 尽 善 尽 美 的 效果 ，笔者 选 料 全 为 发烧 极 品： （ ）所有 电解 电容 均采 用 日本Ｅ Ｎ ￣ 品 高速 电解 电容 （ １ ＬＡＦ 高 级 发 烧 音 响 专 用 ， 价 格 较 贵 ．例 如 该 前 级 滤 渡 用 的 、 只 １ ０ Ｆ ３ ７ ０ ／ ５ 电容每 只８ ， 共计４ 元 ）： ｆ ）所 有无 极 电 ０ 元 ８ ２ 容 均 采用全 新 的荷 兰汤姆 逊Ｍ Ｐ 丙烯 无感 电容 【 Ｋ聚 性能优 于 拆 机 的Ｗ Ｍ 电容 ），１ Ｏ Ｆ ｌＡ ｐ 以下 用 独 石 电容 ； （ ） 电阻 均 Ｏ ３ 采 用进 口１ ４ ／ Ｗ五 色环精密 低 噪金属膜 电阻 ； ４ ｊ微 调屯位 器Ｖ Ｉ Ｒ 、Ｖ ３ 用 精 密 电位 器 ，音量 电位 器采 用 日本 Ｒ 、Ｖ ２ Ｒ 采
Ａ Ｐ 的 ， 担 任 音 调 、 平衡 的三 只 电位 器 用 我 国 台湾 ｘＴ ＬＳ ． 品
发烧 级的设计理 念：采 用发烧 名管Ｋ ４ 、Ａ ７ 、Ｃ ２０ ２６ ９ ０ ２４ 、 Ａ １５ ２ ０ 等，输入 级到输 级均设计为纯 甲类 ，避 免了交 ｌ４ 、Ｃ ７ ５
甲乙类胆石组合功放的制作
2×100W甲乙类胆石组合功放的制作(一) 2010-11-05 17:07:26 来源:《无线电》杂志作者:余峰【大中小】浏览:6062次评论:0条DIY音频功放在音响圈内是个很古老的话题，从电子管诞生之日起就一直没有中断过，很多电路图和制作手法对音响DIYer来说已经没有太多的悬念。
为了追求“真音”，不少发烧友不惜血本地制作各种风格的音频功率放大器，但是光有优良的电路图，没有科学的制作工艺和质量可靠的元器件做保证，想取得成功绝非易事。
本文介绍的这款DIY功放的制作重点是在灵活性、实用性及可靠性上。
电路特点电压放大部分采用了简单、无需调试且放大特性曲线极佳的著名SRPP电路（图1），电子管采用北京牌军用级6N11-J，用电子管做电压放大，声音温顺、华丽、高贵，价格便宜，音质非一般石管所能比拟。
阻抗转换部分采用了由场效应管2SK214/J77组成的射极输出电路，以场效应管高的输入阻抗完成电子管和晶体管的阻抗匹配。
电流输出级采用无大环路负反馈电路，每声道采用3对安美森NJW0281G/NJW0302G功率对管，此管特性是不论大电流还是小电流都不走调，多管并联可以随心所欲地驾驭好自己的扬声器单元，而无大环路负反馈电路的输出，犹如脱缰的骏马无拘无束地驰骋在广阔的音乐世界。
图1（a）功放电路图图1（b）电源电路图制作风格本文介绍的放大器的电压放大（图2）和电流放大部分（图3、图4）采用了分体式独立的结构，推动管和功率管用焊点连接，可调电位器用10只1/8W电阻组成的可调式电阻阵替代，推动级使用独立散热器，脱离主散热器。
图2 SRPP电压放大PCB图3 电流放大PCB正面元件选择要点由于本功放采用分体及无大环路负反馈电路设计，所以电压级和电流级可以分别安装、单独调试且成功率非常高。
电压放大部分由于受机箱物理空间限制，电子管采用带转接板卧式安装结构。
左右声道的电源分别采用两个优质的20W的E型变压器，以增强左右声道的隔离度。
音乐传真x10d前级甲类后级功放
音乐传真x10d前级甲类后级功放第一次学作胆机是去年的秋天,经过一个来月的苦战,第一次开声时真的晕了,原因是我把音量打到最大音箱里出来的声音才和苍蝇的音量一样大.这就是我的6P1小单端带给我的惊喜(其实一点都不喜).在我的浴血奋战之后(应是浴汗奋战),给我的回报是至今还在服役.有了第一次的经验,第二台6V6小单端年底就出炉了,听感要比6P1强很多,哈以后就听它啦,谁知好景不长,听来听去对二房就不满了,憋足了劲儿想娶三房!哼,人类在发展发烧要进步,我也得弄个混血儿出来.三儿出啥声呢......?不罗嗦了下次再坦白,看看我的三房还行不?看看混血儿的内脏吧,晚上再给大家交代........当初想做混血儿源于两个理由一;前级出味儿,后级出劲儿,二;自己也听听胆石之声,顺便练练手艺.下一步选电路,前级选了马兰士7.马帝斯.和田冒.音乐传真几种电路,据说英国声好,电路也简洁,所以英国的音乐传真当选.见图.不过电源由正负28V改为单85V供电.在此我要感谢大庆老段等几位大师的热心帮助,不然凭我这个发烧初哥是改不了电路的.后级选了场效应管单端.晶体管单端.和晶体管推挽几种电路,场效应管单端是仿胆味的,有了胆前级,就不用它了.晶体管推挽有交越失真,拿下.晶体管单端入选.见图.前后级都符合简洁至上的发烧原则,所以便有了下一步----备料.......甲类后级,功率管已改为MJ4502我贴的图是原版,实际电路用料我都动过了,前级6DJ8我改为6N11,输入端加了100K的电位器,6.3V灯丝还用交流(个人认为是为了胆味浓郁),并把图中的地和负28V都改为地端,整体用料一般但实际效果不错.后级输入端用了威马4.7UF的偶和电容,功率管改用一只MJ4502,没用双管并联,在实际调试中,射级电阻用两只0.47欧并联,作为衡流源的集电级电阻改为0.51欧,实测功率管静态电流2.7A,为了调好中点电压1K 可调电阻用了多圈微调,由于发热量大,在整个自制后级板的下面(图中左边)就只装了四个功率管的散热器,而且又在后边加了一只小风扇,效果不错,就是有点象专业机.......前级加了RC滤波器,噪音离音箱20CM已听不到了,下一步准备找个好阻流圈改为LC滤波器.相信噪音会进一步降低!还有一个改进的地方,就是给风扇加了自动温控电路,当散热器温升过高时,风扇自动开启,反之关闭,哈还挺好用!由于后级耗电量太大,大水塘在关机瞬间就干了,看样容量还是偏小,所以又加了一对10000UF的,声音柔润了不少.机壳和上次实验机一样还是用电脑机箱,经济实惠还好用,只是面板用了一块2MM的不锈钢板,费了我一天半的时间才做好拉丝处理和打孔,虽累但心甜,呵呵.下一步该轮到耳朵享受啦,褒机......。
845单端甲类胆机功放制作
８4５单端甲类胆机功放制作李平川笔者曾做了一台84５单端甲类胆机，搭配形式为大家司空见惯得６N8P 与6P3P推84５、在此基础上将6Ｎ8P前级得ＳＲPP电路改为6J８P;推动级得6пC(前苏联制造)阳极放大电路改为阴极输出电路，如图1、图２所示。
试听结果优于6Ｎ8Ｐ得SRPP电路．该机实实在在、物美价廉、好听耐用，现将此胆机得做法呈上。
1 8４5单端甲类胆机得设计思路1、1 前级与推动ﻫ采用国产管6J8P（属于中高频电压放大五级管），该管以音乐味浓郁而著称，曾被世界多种名机采用.为充分利用该电子管得放大特性，根据电子管手册中给出得6J8P得静特性曲线（如图3），为使Eg2= １00V, 特意在Eｇ２上使用51 kΩ 与33 ｋΩ 得分压电阻。
根据串联电阻得电压公式V2=V×Ｒ2/（R1+Ｒ2),３3 kΩ 分压电阻上得电压V2=２５0×3３ｋΩ／(51 kΩ+3３kΩ)＝９８Ｖ。
再经过电容滤波(Ｃ４,22０ uＦ／220 V）, 电压可稳定在100Ｖ左右(有名气得胆机则会去掉C３，Ｒ1，采用WY3Ｐ进行直接稳压效果更好)。
根据6J8P得静特性曲线，设电源电压为250 Ｖ, 阳流为8ｍA, 负载电阻则为Ra=V/Ｉ=250 V/0。
0０８ A ≈3０kΩ 。
以(2５0V,8mA)为原点画一直线MN,即为该管得动特性曲线,确定其上a,ｂ两点得中心点Ｑ，那么相对应得栅极电压为Ｅg=-2、5 V。
可以瞧出，6J8P采用标准接法得最佳静态工作点Q 为Eａ=13０V,Ia=4mＡ,Eg＝-2、5 Ｖ, 保证了“Ｑ”点处在甲类放大状态下,从而在理论上先进行Hi-Ｆｉ放大.同时，作为前级电压放大, 只要输入音频信号电压在0、5～１、5 V（现代音源设备,输出信号电压多为1 Ｖ左右),输出交流信号电压就可达约10０V,经６п3C做阴极输出,在提高推动电流得同时,又能降低输出阻抗。
阴极输出器得输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大,因此与信号源相联接时可在信号源得输出端获得较高得电压。
845单端甲类胆机功放制作
845单端甲类胆机功放制作李平川笔者曾做了一台845单端甲类胆机，搭配形式为大家司空见惯的6N8P和6P3P推845.在此基础上将6N8P前级的SRPP电路改为6J8P；推动级的6пC(前苏联制造)阳极放大电路改为阴极输出电路，如图1、图2所示。
试听结果优于6N8P的SRPP电路。
该机实实在在、物美价廉、好听耐用，现将此胆机的做法呈上。
1 845单端甲类胆机的设计思路1.1 前级与推动采用国产管6J8P(属于中高频电压放大五级管)，该管以音乐味浓郁而著称，曾被世界多种名机采用。
为充分利用该电子管的放大特性，根据电子管手册中给出的6J8P的静特性曲线(如图3)，为使Eg2= 100V，特意在Eg2上使用51 kΩ 和33 kΩ 的分压电阻。
根据串联电阻的电压公式V2=V×R2/(R1+R2)，33 kΩ 分压电阻上的电压V2=250×33 kΩ/(51 kΩ+33 kΩ)=98 V。
再经过电容滤波(C4，220 uF/220 V)，电压可稳定在100V左右(有名气的胆机则会去掉C3，R1，采用WY3P进行直接稳压效果更好)。
根据6J8P的静特性曲线，设电源电压为250 V，阳流为8mA，负载电阻则为Ra=V/I=250 V/0.008 A ≈30 kΩ 。
以(250V，8mA)为原点画一直线MN，即为该管的动特性曲线，确定其上a，b两点的中心点Q，那么相对应的栅极电压为 Eg=-2.5 V。
可以看出，6J8P采用标准接法的最佳静态工作点Q 为Ea=130V，Ia=4mA，Eg=-2.5 V，保证了“Q”点处在甲类放大状态下，从而在理论上先进行Hi-Fi放大。
同时，作为前级电压放大，只要输入音频信号电压在0.5～1.5 V(现代音源设备，输出信号电压多为1 V左右)，输出交流信号电压就可达约100V，经6п3C做阴极输出，在提高推动电流的同时，又能降低输出阻抗。
阴极输出器的输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大，因此与信号源相联接时可在信号源的输出端获得较高的电压。
汉声E30250W的超甲类曾经参加全国影音参展获奖产品
汉声E30250W的超甲类曾经参加全国影音参展获奖产品对音乐的追求是永无止境的。
为了完美重现音乐的梦想，许多音响爱好者对各种不同类型的电路进行试验，有的为了调试出最佳的音质平衡点常常废寝忘食。
也有的为了探索靓声的根源不惜对昂贵的名机进行解剖。
正是这种对音乐追求完美的执着精神，才使得今日的HI-FI与HI-END如此绚丽多彩。
在此，我们为追求音质至上的朋友介绍一款充满音乐感的功放电路，作为引玉之砖，但愿能够为您提供多一种参考与选择。
设计思想与特点：功放电源的重要性已经被越来越多的人所认识，早在多年以前国内外的音响专家就已研究发现市电中包含有来自于电器设备与数码音源的许多高频干扰，这些干扰会通过电源引入放大器形成交调干扰并使音质劣化。
这就要求在功放的设计中充分重视电源部分的设计，并且提高功放自身的抗干扰能力。
汉声E-302合并式功放电路原理图如图所示（另一声道及喇叭保护电路图中从略）主要由场效应管甲类前级，场效应管输入对地放大式功放，并联式甲类稳压电源，中点DC伺服电路等部分构成。
1.本机采用了能够有效抑制电源干扰的对地放大式功放电路。
对地放大又称为单级放大，它的输入级Q115、Q116采用场效应管将输入信号转变为电流变化，再由Q120、Q123组成的共基极电路与Q111、Q110、Q109组成的电流密勒电路将输入级的电流变化直接转变为电压输出。
由于输入级的偏置管Q113和上端负载Q121、Q122均为对交流信号呈现高阻抗的恒流源结构，有效地隔断了电源噪音干扰。
从而避免了普通两级放大电路中第二级电压放大级的同相端（如发射极）与电源相连，处理不当时容易引入电源干扰的问题。
另外，单级放大的相移较小，表现出的频率稳定性较好，不容易产生自激。
Q117与Q114构成的渥尔曼电路改善了输入级的线性，基准电压源采用优质发光二极管比采用稳压管的齐纳噪音更低，Q119采用场效应管构成恒流源，消除了电源噪音对基准电压源的干扰。
带胆味甲类前级的TDA7293合并功放
带胆味甲类前级的TDA7293合并功放
莫爱雄
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)008
【摘要】音乐味柔和细腻的TDA7294迷倒了不少发烧友,近两年随着TDA7293新器件的应用,TDA7294逐步被取代,因为TDA7293的性能指标更加优越,输出功率更大。
TDA7293和TDA7294的内部结构基本一样,分为三级:差分输入级由双极型晶体管组成,推动级和功率输出级采用场效应管,这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势,加上严谨的生产工艺,因而使其具有相当理想的客观测试指标。
音色优美,兼顾了双极信号处理电路和MOS 功率管的优点。
【总页数】2页(P38-39)
【作者】莫爱雄
【作者单位】
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.用输入变压器作前级的甲类单端双管并联胆功放机 [J], 王琦
2.八达飘韵
3.8甲类双声道合并式功放(2006年胆传真版) [J], 吴蒙
3.带胆味甲类前级的TDA7293合并功放 [J], 莫爱雄
4.美顺K246胆味甲类前级的制作 [J], 莫爱雄
5.美顺K246胆味甲类前级的制作 [J], 莫爱雄
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全场效应管单端甲类前后级胆味功放
我设计的思路:追求胆味,但不喜欢纯胆机的声音,简洁最真实.音频信号经过任何一个零件都会产生一定的失真和损耗,经过得越多就失真损耗越多,音色也变多了,因此尽量少的使用零件最好,保证原汁原味,并且容易制作.
前后级的电压放大级都是单端放大, 声音比全对称结构的要好听, 前级的T1 工作于甲类状态,驱动力强,且输出阻抗小于900 欧姆,后级输入阻抗很高（前后级的输入级都是孪生管NPD5565）, 因此可以去掉一个电流放大级, 电路更简洁了. 大电流下动态大, 反应速度快, 失真低, 音场广, 有" 胆味", 我把开环增益设计的较小, 不会发生自激, 因此可以去掉影响音质的小电容（很多功放在第二电压放大级和反馈电阻上10pf--50pf 的小电容）. 我认为不用太在意整个功放的"失真度"这个指标, 胆机的失真度都在1%以上,石机的失真度比胆机小多了, 仍然有大批烧友去制作胆机.由于我的听音环境才10平米,所以我的功率设计在30瓦以内,前级 4 倍放大,后级8倍放大.接上4欧姆的喇叭可以得到40到50瓦的功率,对于30平米以下都没有问题.
功率不要太大了,很多烧友功放都在百瓦以上,前级的放大倍数又大, 听音环境又小（30 平米以下）, 平常听歌时音量电位器调节很小,这时音源被衰减很大,丢失了细节, 根本不能发挥功放的真正水平, 我发现音量电位器调节到一半以上时声音最好. 如果前级在10 倍左右, 大动态时前级输出大,容易让后级的输入端饱和过载, 产生很大的失真,使声音有撕裂般的毛刺感,因此前级的放大倍数要小些,大部分放大倍数由后级来完成, 这样才好.
我用台电T51做音源听无损音乐，该前后级推一对五寸书架箱，经试听信噪比高,耳朵贴近喇叭也没有任何杂音.高音清晰明亮且穿透力好,绝无毛刺感,低音厚实有弹性, 控制力很好, 人声圆润且空气感很好, 优美动听, 久听不厌.整体动态大, 细节丰富,解析力高,令我开心的是空气感和胆机很像,听久了也没有疲劳感. 由于电路简洁, 有兴趣的烧友可以做来试试, 不会让你失望的.
弟端甲类諭级孚端甲类无织
• w
53dl
9 JL s
h 二34
「
9
f f
J
NPD比鹤
说得不错.更精密更发烧的可以用恒流源代替那90 欧姆的电阻,加一级差动电路与431 一起稳压. 实际上我的电路是甲类的, 又是场管（不用电流驱动）, 工作时电流的波动不大, 且信噪比非常高, 所以我把稳压电路简化了, 用恒流源的话会增加成本, 恒流管要加散热器, 信噪比更好. 但现在的信噪比已经很好了,所以我只用90欧姆/10瓦的电阻,便宜好多啊，呵呵.后级的K1058是另一个牛单独供电的,前级的电源波动非常小,所以现在我用的电路也可以精密稳压了,音箱的地线要接在90欧姆后的滤波电容地上,通电前把200调到0欧姆.成功后如果那200可调电阻不能满足你的末级到甲类, 可以把他改为500欧姆可调电阻
想要100W艮简单,把电压加到正负50左右,输入级再加一个NPD556做共栅级放大,把J76的1K2电阻加大到3K3致3K9左右,2瓦以上,K1058也加到正负50伏, 最少要两对K1058并联.把3K3电阻调小，提高放大倍数•
只要按图接好零件，通电即响，RW2K可调电阻是调节输出中点电位为0伏,（前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏）,K246的可调电阻是调节输入级静态电流为4MA即输入级的900欧姆和2K可调电阻两端电压分别为伏，后级200欧姆可调电阻是调节K1058的电流的， T1 散热器要大点.
大家不要在我的电压高低上再纠结了, 电压放大级的电压基本上决定了输出功率, 我已经说了我只要30瓦以下的功率，所以有+-20V就够了，末级的电压只要不影响输出功率,取多少都可以的，我在末级取+-50V也可以，取+-18V也可以，反正功率就是30瓦以下了.以前发烧友们取高低压是因为电压放大级在+-50V左右，如果末级也50V,调到甲类，我相信没有几个人的散热器扛得了，所以好多人就把末级电
压调低，这样末级发热低了，甲类就不怕了.末级只有电流增益，没有电压增益，在不影响电压放大级的输出电压和功率下，电压可以取低点，方便调到甲类，降低热量.我只有交流22V输出的牛,所以我就直接用在末级了我再说一下基本知识（欢迎大家一起交流）: 有很多烧友取前高后低的电压，如电压放大级取+-50V,末级电流放大级取+-30或者+-40V.主要是为了把末级调到甲类，降低热量. 如果电压放大级的放大倍数大，在大动态时，满功率时，输出+-50V 的信号，但是末级电压只有+-30或者+-40V,于是50V电压只能输出和末级一样的电压,就是30或者40V的信号,多余的被削掉了，就产生了肖波失真，听感上就是动态被压缩了，所以在保证输出电压幅度和功率的情况下，末级电压不能比电压级低如果你不要大功率，末级电压低些是可以的.，否则那明显的动态压缩感很多人都能听得出来，功放的动态范围小
了，结果是什么音质大家都知道了吧.
20W功率够了，我的房间才10平米,（我就是要小功率，前级4倍放大，后级8倍放大）音量电位器可以调节幅度大点啊，呵呵，4 欧姆喇叭可以提高功率的
洼田式我没有用过，我见它零件多，做起来麻烦，所以没有用. 并联式给我最大的惊喜是信噪比，功放喇叭开机和关机一样，没有任何杂音
前级的900欧姆要2瓦以上,实际制作我用2个1K8 （2瓦）电阻并联代替900欧姆的了,（图片上可以见到的）是为了防止电阻的热噪声的，后级的1K2电阻也是2 瓦的, 电阻是5瓦的,2 个330欧姆是瓦.电源的90欧姆是10瓦的.这是一个声道的, 如果是 2 个声道公用一电源, 把90 欧姆改为80---50 欧姆, 电阻越小电流越大,A985也越热.其它电阻就是普通的1/4瓦的了
只要按图接好零件，通电即响，RW2K可调电阻是调节输出中点电位为0伏,（前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏）,K246的可调电阻是调节输入级静态电流为4MA即输入级的900欧姆和2K可调电阻两端电压分别为伏,后级200欧姆可调电阻是调节K1058的电流的, T1 散热器要大点
你的图设计的好漂亮啊.我的并联电源已经很简洁了,空载是热啊,接上电路就不热了,那10 瓦电阻热了不理他,J76 的散热片要大,我的还小了点,你看我的图中J76的散热片，，你把后级的1K2也换成前级的900欧姆，后级也上22MA后面黑色的是2个A985的散热片,最好加上退藕滤波电
K246在这里是恒流源，用其它结型场管都可以代替,（如K170,NPD5565等,连J103 在这里也可以代替K246,只是注意电压正负极与K246反过来而已）,J77可以代替J76, 同时顺便说下, 场管做恒流源比三极管的恒流效果好很多, 建议大家做恒流源尽量用场管做,且电路简单,调试也简单,这里K246要选GR当或者BL档,不要选丫档的，丫档的最大电流就2MA左右,最好全选BL档的,因为有些GF档的电流小于4MA, 在这里达不到我的要求.
的确是简单容易出好声的线路，前级供电不用稳压而改用LC滤波音色更好！我觉得好多功放是电压放大级的静态电流太小了,所以声音单薄,发紧,动态小
npd5565代换管:npd5566, 5564. K389,也可以用2个K246或者2个K170代换（选BL档），要配对.
J76 用J77 等其它中功率管代换.
K1058/J162用其它大功率管代换，如K413/J118 , K1529/J200等等
后级里的J76上下电阻1K2和47换成和前级的一样900（2瓦）和39欧姆, 调小3K3电阻可以提高后级的放大倍数•尽量做全程直藕，不用耦合电容，注意安。
