万科园林景观技术标准
万科30年，做出了一大批经典的、耳熟能详产品，在这些产品中，对景观的打造也是
不遗余力，系列不同，景观处理方式也是不同
的；同一系列的产品，景观虽具有共性，但同
时也独具特色。
万科的园林造景手法极其娴熟，
这一切完全有赖于《万科园林景观技术标准》，
今天就分享给大家......
01第一部分：万科景观等级分类
注：
万科景观标准等级以景观设计合同种的标准化准。
02第一部分：万科景观等级分类
万科园林绿化等级标准
万科道路广场等级标准
万科景观小品等级标准
万科园林水景等级标准
万科园林建筑等级标准
万科景观照明等级标准
万科景观设备等级标准
03第三部分：万科不同风格景观要求
04第四部分：万科景观设计要求
1万科软景设计标准
2万科硬景设计标准
3万科景观构筑物设计要求
本期万科园林景观技术标准专题分享完毕......。
万科景观万科集团园林景观设计细则
万科景观万科集团园林景观设计细则万科集团园林景观设计细则-02-24 快速订阅☞房地产经理人联盟万科集团园林景观设计细则一、总体设计要求1 整体规划注重形成项目地貌同时考虑的土方平衡2 要重点考虑小区内部之重点部位，如销售厅周边、会所周边及小区主入口等设计3 景观设计师要与建筑师进行充分的合作与沟通，配合建筑设计院对建筑立面风格设计、土方工程量、护坡、基础处理等提出合理化建议4 设计必须将工程造价控制在发展商的预算范围内，要因地制宜，充分考虑武汉地区的实际状况：当地树种、当地材料、施工水平等因素，不应选用过于昂贵的装饰材料及过于繁琐的施工工艺，力争用较低的价格获得优良的效果处理地型尽可能减少挡土墙的出现，减低其工程造价，并能提出巧妙构思解决高差问题5 项目环境设计适当考虑无障碍设计园区内商业步行街及休闲广场存在高差处考虑无障碍设计6 本项目采取组团划分与分期开发，每期/组团有各自的主题概念设计; 创造内向亲和的组团绿化休闲空间和外向流通、立体共享的安全、宁静的户外步行活动公共绿化休闲空间7 考虑武汉地区的气候环境使园区环境具有四季景观二、竖向设计 1 整体设计原则要考虑未来建筑与场地的景观效果；非山地项目的原场地土方、地形地貌尽量利用，减少土地及景观资源的消耗和破坏；山地项目的原始地形、地貌不是最终的实施地形地貌时，要以场地现状来做为景观竖向设计和施工组织方案的条件，并应时时跟进调整；山地项目的景观竖向设计应保持与建筑设计的同步协调；竖向设计要综合考虑土方平衡、边坡支护方案；边坡支护方案要考虑建筑与道路的关系；景观的竖向设计要结合室外的管线设计标高和坡向综合考虑 2 设计原则：分项设计原则见表格三、道路景观 1 设计原则：明确的导向性：通过道路的尺度、路面质地、材料色彩的选择强调道路级别强化观景视线：道路两侧设置绿化带，交叉口设置绿地环岛，内种植物，形成重要的视线焦点便捷的连通性：休闲性人行步道、园道串连花台、亭廊、水景、游乐场等，形成休闲空间的有序展开 2 道路类别：下表：道路断面参考图3 道路材料4 道路装置道牙边沟路障、车档隔离带、环岛减速装置入口装置竖向设计：坡度要求四、绿化 1 绿化分类表2 华中地区常用苗木种植品种3 树移植苗木实施阶段的工作确定对苗木的要求：规格要求确定移植的位置：种植总图确定移植的时间：春季、秋季、夏季或冬季表一：苗木规格内容4 选苗阶段的工作对移植树木的选择：选定移植树木后，应在树干北侧用油漆做出明显的标记，以确定树木的朝向，同时对树木挂牌、编号并做好登记，并保留照片移植前的准备工作：确定所移树木后，提前不少于15天采取缩根措施移植树木均要求带土球挖掘表二：移植树木的要求5 树木种植阶段的工作运输——时间不超过24小时定位——入场前需要验收重要乔木点位，按设计位置挖种植穴，并需确认施工通道支撑——地上树干支架固定：立支柱要埋深立牢，绳与树干相接处应垫木；所栽大树在浇定根水前，找3根2／3树高长度的木杆或竹竿，树干三点支撑固定，上端绑牢，下端撑入地内，防止向外松滑修剪表二：移植后对苗木修剪的要求五、硬质景观 1 整体设计原则除满足使用功能外，应具有一定的景观价值与周围环境共同塑出一个完整的视觉形象根据具体情况适当考虑夜间照明 2 雕塑设计原则雕塑要能够融入到住区周边的整个居住环境中与环境相协调而不感突兀雕塑类型创作型：必须选择专业雕塑家来创作，具备原创性、创新性翻版型：必须选择国外原型注意原型的知名度，以降低侵权风险雕塑设置原则题材：适合居住氛围，题材轻松愉快，避免过于另类与严肃风格：不可过于具象，取材尽量源自自然，对自然事物做适度变形，使其具备趣味性和可参与性，风格上提倡朴素感材料：选择接近自然的材质，具备质感，不建议采用过于城市感或会对周围环境产生不良影响的材料，如不锈钢尺度：尺度应适合放置雕塑的场所，避免过大或者过小，关注近人尺度的质感、纹理以及细部变化功能：雕塑应根据在住区中所放置的位置不同而具备不同功能如入口处雕塑应该能够展示小区的形象参与度：居住区雕塑应该具有变化和动感，具备可参与性，尽量减少纯观赏性而无功能的东西放置位置：宜放置在偏公共区域，不建议放在过于私密的空间里 3 树池分类：水中树池、平地树池树池的基本设计原则树池深度确定原则为：至少深于树根球以下MM树池箅应选择能渗水的石材、卵石、砾石等材料，也可选择具有图案拼装的人工预制材料，如铸铁、混凝土、塑料等这些护树面层宜做成格栅状，停车场处箅子应能承受一般的车辆荷载树池及树池箅选用表：池技术要点考虑防水处理所种植植物应选择有一定耐水性的植物池应该比陆上树池要略大，宽度米之间，根据具体情况确定平地树池技术要点：表面覆盖物：树箅下面、覆土表面可选用卵石、碎石、木屑、树皮、陶粒作为覆盖物，起到保水和清洁、美观的作用附着功能设置：高于地平的平地树池应该结合座椅考虑，形成树池与座位功能相结合的景观树基底以地被植物或灌木覆盖，高于地面的树池可以取消树池箅子材料选用：压顶形式可采用整石、木质、混凝土浇注 4 自行车架5 台阶尺寸：室外台阶每级高度不超过mm，踏步进深宽度宜在mm 设置：台阶投影长度3m 应设置休息平台一处照明：台阶处照明建议采用侧壁灯，或安放在台阶两侧的草坪中，如果不是因为台阶过宽而导致照明不足，不要将照明安置在台阶正垂直面材料：台阶面避免使用抛光石材，应对石材进行防滑处理，既防反光，也防滑 6 坡道人员流动较大的坡道，且侧面高差超过时，其侧面应设护栏设施或辅以栏杆、花池、花台等坡道面材应采用耐磨材料和防滑措施在比较长或较陡的坡道上(坡道高度小于可两侧设挡台)应考虑使用带坡台阶，可在两段坡道之间设3-4级台阶，以减缓坡度满足不同年龄人的要求坡道的净宽度不应小于(扶手或挡台内侧边缘距离) 轮椅坡道一般为6%，最大不超过%，并采用防滑路面 7 护栏扶手方便老人和残障人员使用，供轮椅使用的坡道应设为与的两道扶手设计原则护栏充分考虑护栏的强度、稳定性和耐久性；其次要考虑栏杆的造型美观，常用材料有铁艺、实木、混凝土等建议采用防腐木材，金属构件尽量采用装配如能用其他防护措施替代栏杆，则尽量不设置推荐组合：木桩—麻绳；混凝土—铁链；铁艺—木扶手 8 公用电话亭和报亭建议：建议直接采购成品，由电话和报刊经营单位负责免费制作设置时两点注意事项：注意电话亭报刊亭自身色彩要与小区周边环境相协调与统一，在联系安装过程中需要由设计部对亭的形式、色彩、功能等方面进行确认话亭报刊亭应设置于小区的公共区域，避免设置在组团或其他私密区域之中而导致对居民生活带来干扰 9 围墙围墙设计原则：在沿路设置围栏时，为确保道路两侧的环境美观，应在围栏前设置绿化10 公交车站点位设置：需要与*部门沟通，以准确确定车站站点位置站位设置应接近小区的公共区域，既方便小区业主抵达车站，又能减弱站点对于小区生活的干扰，减少对于私家车流与人流的不良影响设计制作：为了尽快引入公交车线路提升小区交通品质以及有效控制整体景观效果，最好由各地公司在与*沟通过站点位置后自行对公交站点进行设计与制作以及建设。
万科园林景观技术标准
万科园林景观技术标准一、概述。
万科园林景观技术标准是为了规范和提高园林景观设计与施工水平，保障景观工程质量，提升景观工程的可持续发展能力而制定的技术标准。
本标准适用于万科地产旗下所有园林景观工程，旨在通过标准化的技术要求，实现景观工程的高质量、高效率、高安全的施工和管理。
二、技术要求。
1. 设计要求。
（1）景观设计应符合当地的地理环境、气候条件和文化特色，体现生态、环保理念。
（2）景观设计应考虑植物的生长特性和景观效果，合理搭配植物种类和布局，形成丰富多样的景观空间。
（3）景观设计应考虑景观施工和后期养护的便利性，合理设置照明、排水、灌溉等设施。
2. 施工要求。
（1）施工单位应具备相应的资质和技术能力，施工人员应具备相关证书和经验。
（2）施工过程中应严格按照设计图纸和规范要求进行，保障工程质量和进度。
（3）施工现场应保持整洁，材料堆放有序，施工过程中应做好环境保护工作。
3. 养护管理要求。
（1）景观工程竣工后，应制定详细的养护方案，并由专业养护人员进行养护管理。
（2）养护管理应包括植物修剪、病虫害防治、景观设施维护等内容，确保景观长期保持良好状态。
（3）定期对景观工程进行检查和维护，及时发现和解决问题，保障景观工程的持续美观和功能完善。
三、质量控制。
1. 质量检验。
（1）在施工过程中，应进行材料的验收和使用前的检测，确保材料符合标准要求。
（2）施工过程中应进行工序检验，及时发现和解决质量问题。
（3）工程竣工后应进行整体验收，确保工程质量符合设计要求。
2. 质量管理。
（1）建立完善的质量管理体系，明确各项工作的责任和要求。
（2）加强对施工单位和养护单位的质量管理，确保其按照标准要求进行工作。
（3）建立质量问题反馈机制，及时处理和总结质量问题，提升工程质量和管理水平。
四、安全防护。
1. 施工安全。
（1）施工单位应制定施工安全计划，并严格执行，确保施工现场安全。
（2）施工人员应做好安全防护措施，配备必要的安全设施和器材。
超详细万科景观设计施工标准做法
超详细万科景观设计施工标准做法第一部分硬景部分材料选择1，花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面 20mm 厚花池、泳池、楼梯踏面 30mm 厚车行道 40mm 厚2，文化石人行道铺地、景墙压顶（经济型）、墙面、花池贴面 30mm 厚3，青石板人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面 20mm 厚4，料石（条石、毛石）/小料石料石：台阶 100mm厚小料石：道路、广场 40mm 厚5，木材，铺地 30－50mm厚6，鹅卵石铺贴鹅卵石直径 40－80mm水池底散置鹅卵石直径 60－120mm7，植草砖，规格8，透水砖（水泥砖/烧结砖）人行道铺地 50mm 厚车行道铺地 50mm 厚9，马赛克、瓷片（详见泳池部分）10，塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面 10mm 厚12，橡胶垫健身游戏场地 30－40mm厚技术要求(一) 人行道路1，底层结构做法——自然土（从上到下）100 厚C15 混凝土100 厚 6%水泥石粉渣素土夯实2，底层结构做法——板上（从上到下）100 厚C15 混凝土150 厚 6%水泥石粉渣轻质回填土夯实>92%透水型土工布，四周上翻100高100 厚陶粒排水层车库顶板防水保护层3，花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20 厚 1:2.5 干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5，植草砖面层10 厚素水泥浆结合层下接底层结构做法6，橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法(二) 车行道路1，沥青（从上到下）50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚 C20 混凝土垫层150 厚 6％水泥石粉渣素土夯实2，混凝土（从上到下）200 厚 C30 混凝土面层200 厚 6％水泥石粉渣素土夯实3，花岗岩、水泥砖（从上到下）面层200 厚 C20 混凝土100 厚 6％水泥石粉渣素土夯实4，隐性消防车道（从上到下）种植土（覆土深度约 80mm）38厚植草板60 厚土壤层(由 25％ 10-30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物)200 厚砂层：(由 10％中粗砂、60％ 20-40 直径碎石、30％土壤组成的土工滤清织物)素土夯实(三) 墙面1，涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30 厚 1:2.5 水泥砂浆粘土砖墙或混凝土结构2，挡土墙图纸备注：墙面不考虑干挂做法、1、可涉入式水景的水深应小于 0.3m，以防止儿童溺水，同时水底应做防滑处理。

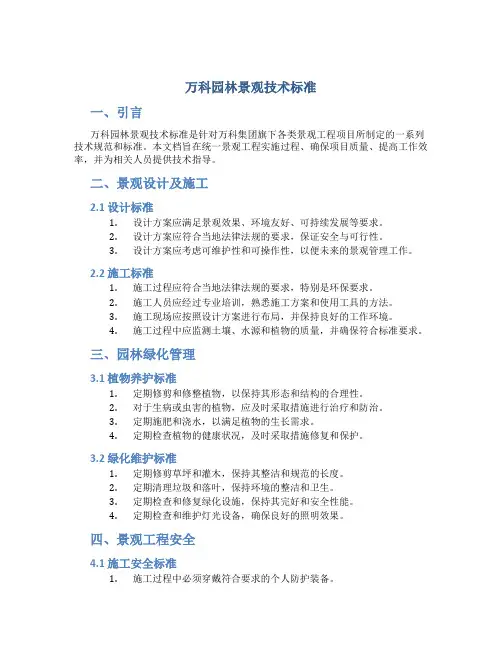

万科园林景观技术标准
万科园林景观技术标准一、引言万科园林景观技术标准是针对万科集团旗下各类景观工程项目所制定的一系列技术规范和标准。
本文档旨在统一景观工程实施过程、确保项目质量、提高工作效率，并为相关人员提供技术指导。
二、景观设计及施工2.1 设计标准1.设计方案应满足景观效果、环境友好、可持续发展等要求。
2.设计方案应符合当地法律法规的要求，保证安全与可行性。
3.设计方案应考虑可维护性和可操作性，以便未来的景观管理工作。
2.2 施工标准1.施工过程应符合当地法律法规的要求，特别是环保要求。
2.施工人员应经过专业培训，熟悉施工方案和使用工具的方法。
3.施工现场应按照设计方案进行布局，并保持良好的工作环境。
4.施工过程中应监测土壤、水源和植物的质量，并确保符合标准要求。
三、园林绿化管理3.1 植物养护标准1.定期修剪和修整植物，以保持其形态和结构的合理性。
2.对于生病或虫害的植物，应及时采取措施进行治疗和防治。
3.定期施肥和浇水，以满足植物的生长需求。
4.定期检查植物的健康状况，及时采取措施修复和保护。
3.2 绿化维护标准1.定期修剪草坪和灌木，保持其整洁和规范的长度。
2.定期清理垃圾和落叶，保持环境的整洁和卫生。
3.定期检查和修复绿化设施，保持其完好和安全性能。
4.定期检查和维护灯光设备，确保良好的照明效果。
四、景观工程安全4.1 施工安全标准1.施工过程中必须穿戴符合要求的个人防护装备。
2.施工现场应设立明显的安全警示标志，并保持通道畅通。
3.施工过程中应定期检查设备和工具的完好程度，确保安全使用。
4.2 管理安全标准1.管理人员应具备相关的安全管理知识和技能，负责制定和执行安全管理措施。
2.定期组织安全培训和演练活动，提高员工的安全意识和应急能力。
3.严格执行施工规范和安全操作规程，确保施工过程的安全性。
五、质量控制1.每个工程项目应设立专门的质量控制组织，负责监督和检验施工过程中的质量问题。
2.施工过程中应定期检查项目的质量，并记录检查结果和发现的问题。
万科景观细节
卵石遮挡，在坡地边 需做围挡处理，围挡 高5~8cm（适周边地 形调整） 白钢或pvc收边
散置卵石 种植土 分隔网 雨水井 H:5~8cm
29
6.成品保护
1、施工区域围合——采用统一样式分隔围挡，对施工 区域半成品、完成品围合、作业区进行分隔并标示。 2、成品保护——粘贴、铺装面层必须进行成品保护 （建议彩条布、防水布或同等材料覆盖，对于有重物 通过的地方需用清水板覆盖），部品、灯具等需要包 装。 3、遮阳网——灌木栽种完毕，在开放前统一要用遮阳 网遮挡，遮阳网必须形式统一。 4、养护期3天内禁止踩踏。 5、木地面施工完毕后，必须及时进行油漆罩面，并对 榫头、缝隙等部位进行进一步检查，确保薄弱部位应 有的强度。
三 栽 植
特殊要求外不能偏冠
17
1.乔木标准
丛生树 要求树形完整，枝条匀称，能环观，无论高低整体呈伞形。
侧枝最低分枝点不高于树高1/3从而避免下半部过空。
三 栽 植
18
1.乔木标准
果树
要求圆冠，对称，手形生长， 分枝点低于500mm
三 栽 植
松杉树 要求树形饱满，四面对称。
松、杉树型
果树树型
19
三 栽 植
23
四、细节观感及措施要求 1.树池 2.灯座 3.架杆 4.取水点 5.雨水井 6.成品保护 7.冬季防护
24
1.树池
树皮
需环状摆放，禁止随意散置。树池形态保证圆润饱满，草皮 可用圆规法切割
四 细 节 观 感 及 措 施 要 求
树皮
沙土
砾石
25
2.灯座
裸露基础 的灯座处理，顶面高于草
砖扫缝效果
石材勾缝效果
7
1.铺装接缝工艺
万科施工标准作法【全】
万科施工标准作法系列目录第一章工程测量与放线 (3)第二章现场材料堆放 (19)第三章脚手架工程 (29)第四章模板工程 (53)第五章钢筋工程 (75)第六章混凝土工程 (98)第七章金刚砂地坪 (121)第八章二次结构禁止细节 (126)第一章工程测量与放线B1：测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
B2：测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m 线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
万科景观设计实施细则
附件三景观设计细则武汉市万科房地产有限公司设计管理部目录一、总体设计要求二、竖向设计三、道路景观四、绿化五、硬质景观六、场地景观七、架空层景观一、总体设计要求1整体规划注重形成项目地貌,同时考虑的土方平衡。
2要重点考虑小区内部之重点部位，如销售厅周边、会所周边及小区主入口等设计。
3景观设计师要与建筑师进行充分的合作与沟通，配合建筑设计院对建筑立面风格设计、土方工程量、护坡、基础处理等提出合理化建议。
4设计必须将工程造价控制在发展商的预算范围内，要因地制宜，充分考虑武汉地区的实际状况：当地树种、当地材料、施工水平等因素，不应选用过于昂贵的装饰材料及过于繁琐的施工工艺，力争用较低的价格获得优良的效果。
处理地型尽可能减少挡土墙的出现，减低其工程造价，并能提出巧妙构思解决高差问题。
5项目环境设计适当考虑无障碍设计。
园区内商业步行街及休闲广场存在高差处考虑无障碍设计。
6本项目采取组团划分与分期开发，每期/组团有各自的主题概念设计; 创造内向亲和的组团绿化休闲空间和外向流通、立体共享的安全、宁静的户外步行活动公共绿化休闲空间。
7考虑武汉地区的气候环境,使园区环境具有四季景观。
二、竖向设计1整体设计原则1.1要考虑未来建筑与场地的景观效果；1.2非山地项目的原场地土方、地形地貌尽量利用，减少土地及景观资源的消耗和破坏；1.3山地项目的原始地形、地貌不是最终的实施地形地貌时，要以场地现状来做为景观竖向设计和施工组织方案的条件，并应时时跟进调整；1.4山地项目的景观竖向设计应保持与建筑设计的同步协调；1.5竖向设计要综合考虑土方平衡、边坡支护方案；边坡支护方案要考虑建筑与道路的关系；1.6景观的竖向设计要结合室外的管线设计标高和坡向综合考虑。
2设计原则：三、道路景观1设计原则：1.1明确的导向性：通过道路的尺度、路面质地、材料色彩的选择强调道路级别。
1.2强化观景视线：道路两侧设置绿化带，交叉口设置绿地环岛，内种植物，形成重要的视线焦点。
超详细万科景观设计施工标准做法
超详细万科景观设计施工标准做法第一部分硬景部分材料选择1，花岗岩、陶砖人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面20mm 厚花池、泳池、楼梯踏面30mm 厚车行道40mm 厚2，文化石人行道铺地、景墙压顶（经济型）、墙面、花池贴面30mm 厚3，青石板人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面20mm 厚4，料石（条石、毛石）/小料石料石：台阶100mm厚小料石：道路、广场40mm 厚5，木材，铺地30－50mm厚6，鹅卵石铺贴鹅卵石直径40－80mm水池底散置鹅卵石直径60－120mm7，植草砖，规格8，透水砖（水泥砖/烧结砖）人行道铺地50mm 厚车行道铺地50mm 厚9，马赛克、瓷片（详见泳池部分）10，塑料植草格停车场、隐形消防车道11，地石丽（树脂地坪）广场、道路、人行地面10mm 厚12，橡胶垫健身游戏场地30－40mm厚技术要求(一) 人行道路1，底层结构做法——自然土（从上到下）100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实2，底层结构做法——板上（从上到下）100 厚C15 混凝土150 厚6%水泥石粉渣轻质回填土夯实>92%透水型土工布，四周上翻100高100 厚陶粒排水层车库顶板防水保护层3，花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20 厚1:2.5 干硬性水泥砂浆（可选）下接底层结构做法4，鹅卵石、瓷砖面层20 厚素水泥浆结合层下接底层结构做法5，植草砖面层10 厚素水泥浆结合层下接底层结构做法6，橡胶垫面层胶水20 厚素水泥浆结合层下接底层结构做法(二) 车行道路1，沥青（从上到下）50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层200 厚C20 混凝土垫层150 厚6％水泥石粉渣素土夯实2，混凝土（从上到下）200 厚C30 混凝土面层200 厚6％水泥石粉渣素土夯实3，花岗岩、水泥砖（从上到下）面层200 厚C20 混凝土100 厚6％水泥石粉渣素土夯实4，隐性消防车道（从上到下）种植土（覆土深度约80mm）38厚植草板60 厚土壤层(由25％10-30 直径碎石、15％中粗砂、60％土壤组成的土工滤清织物)200 厚砂层：(由10％中粗砂、60％20-40 直径碎石、30％土壤组成的土工滤清织物)素土夯实(三) 墙面1，涂料、花岗岩、板岩、文化石、面砖（从外到内）面层素水泥浆一道（涂料、花岗岩）30 厚1:2.5 水泥砂浆粘土砖墙或混凝土结构2，挡土墙图纸备注：墙面不考虑干挂做法、1、可涉入式水景的水深应小于0.3m，以防止儿童溺水，同时水底应做防滑处理。
万科地产设计管理工作标准景观设计(供参考)
......万科景观设计施工过程管控流程一、万科景观设计流程指引1.目的为规范设计部景观设计与施工阶段工作的操作程序，加强对工作中各环节的监控，达到保证设计、工程质量、进度，控制成本的目的。
2.合用范围合用于设计部景观设计、景观建设施工现场配合等各阶段的工作流程管理。
3.术语和定义3.1.景观工程：指园建工程、绿化工程、景观水景工程、景观照明工程的总称。
3.2.景观家具：用于室外环境的户外配套设施及装修物品，包括雕塑品、户外凳、椅、遮阳伞、垃圾筒、景观灯具、花钵、儿童游戏设施、指示牌。
3.3.景观零星部品：指为创立销售环境氛围、在销售开盘中或后续整改中使用的景观饰品及用于销售环境的可搬动植栽。
4.职责设计部景观设计师：4.1.1.在项目景观设计先期阶段进行环境资源解析。
4.1.2.在景观设计先期拟定《景观设计任务书》。
4.1.3.组织景观设计单位精选工作。
4.1.4.组织景观设计单位进行设计，监控其设计工作质量及进度。
4.1.5.负责办理景观设计合同与各阶段的付款手续。
4.1.6.负责组织达成重要设计节点的报告工作。
4.1.7.协助建筑设计师达成各阶段的景观设计计划。
4.1.8.向成本部供给《项目成本估计书》中与景观工程相关的技术参数。
4.1.9.配合相关部门达成景观工程采买、招标工作。
4.1.10.依照景观施工图纸制作完满的《景观资料清单》。
4.1.11.负责检查各阶段中设计不足与遗漏，提出调整与整改建议，反响相关部门。
4.1.12.负责向其他相关部门介绍景观设计方面的内容。
4.1.13.配合建筑设计师编写《销售资料》中景观设计方面的相关内容。
4.1.14.协助项目经理部进行施工现场技术配合工作，监监工程施工过程中的质量问题，以保证工程质量达到设计收效要求。
4.1.15.负责组织雕塑艺术小品的设计及加工制作。
4.1.16.负责反响因建筑设计调整而影响景观施工的现场情况，协助景观设计师进行设计调整工作。
(完整word版)万科景观标准
7，植草砖，规格：200*200*60mm厚8，透水砖（水泥砖/烧结砖等）人行道铺地50mm 厚车行道铺地50mm 厚9，塑料植草格停车场、隐形消防车道：H30-H40 mm 高10，树脂地坪广场、道路、人行地面10mm 厚11，橡胶垫健身游戏场地30－40mm 厚12，马赛克、瓷片（详见泳池部分）三、构造要求(一) 人行道路：1，构造做法一：100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实（夯实率>93%）2，构造做法二：100 厚C15 混凝土150厚6%水泥石粉渣轻质回填土夯实>92%透水型土工布,四周上翻100 高100 厚陶粒排水层车库顶板防水保护层3，构造做法三-花岗岩、板岩、文化石、水泥砖、陶砖：面层20 厚1:2.5 干硬性水泥砂浆（可选）100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实（夯实率>93%）4，构造做法四-鹅卵石、瓷砖：面层20 厚素水泥浆结合层100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实（夯实率>93%）5，构造做法五-植草砖：面层10 厚素水泥浆结合层100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实（夯实率>93%）6，构造做法六-橡胶垫：面层胶水20 厚素水泥浆结合层100 厚C15 混凝土100 厚6%水泥石粉渣素土夯实（夯实率>93%）(二) 车行道路1，构造做法一-沥青路面：50 厚细粒式沥青混凝土60 厚粗粒式沥青混凝土乳化沥青透层180厚C20混凝土垫层150 厚6％水泥石粉渣素土夯实2，构造做法二-混凝土路面：200 厚C30 混凝土面层200 厚6％水泥石粉渣素土夯实3，构造做法三-花岗岩、水泥砖路面：面层200 厚C20 混凝土100 厚6％水泥石粉渣素土夯实4，构造做法四-隐性消防车道：种植土（覆土深度约80mm）38 厚植草板60 厚土壤层(由25％的10-30 直径碎石，15％的中粗砂，60％的土壤组成的土工滤清织物)200 厚砂层：(由10％的中粗砂，60％的20-40直径碎石，30％的土壤组成的土工滤清织物)素土夯实(三) 墙面1，构造做法一涂料、花岗岩、板岩、文化石、面砖：面层素水泥浆一道30 厚1:2.5 水泥砂浆粘土砖墙或混凝土结构（四）人工湖池底、池壁、压顶构造做法1、池底构造做法一（膨润土防水毡防水）：面层50 厚细石混凝土，配筋6@150 双向150 厚水泥石粉保护层膨润土防水毡素土夯实2、池底构造做法二（膨润土防水毡防水）：面层40 厚细石混凝土300 厚回填土（塘泥）膨润土防水毡素土夯实3，池底构造做法三：散铺大小天然卵石（粒径50－200）20 厚1:2.5 水泥砂浆粘牢粒径30－80 卵石20 厚防水砂浆（1：2 水泥砂浆加5％防水剂）3 厚聚合物水泥基防水涂抹20 厚1：3 水泥砂浆找平层钢筋混凝土结构100 厚C15 混凝土2：8 水泥土分层夯实素土夯实>92％4、池壁构造做法一：膨润土防水毡防水池壁构造做法：面层100 厚钢筋混凝土保护膨润土防水毡15 厚1：3 水泥砂浆找平层钢筋混凝土结构5，天然石块驳岸及滚水坝构造做法二：天然石块，150 厚1：3 水泥砂浆灌缝(或用密封油膏嵌实)200 厚C20 钢筋混凝土结构6, 压顶构造做法一：普通石材压顶构造做法：面层（厚度<50）20 厚防水砂浆（1：2 水泥砂浆加5％防水剂）3 厚聚合物水泥基防水涂抹20 厚1：3 水泥砂浆找平层钢筋混凝土结构（五）游泳池构造做法1, 池壁做法（从外到内）：面层（玻璃马赛克或瓷片）20 厚1：2 聚合物水泥砂浆聚合物水泥基防水涂抹1。
万科施工标准作法【全】
万科施工标准作法系列目录第一章工程测量与放线 (3)第二章现场材料堆放 (19)第三章脚手架工程 (29)第四章模板工程 (53)第五章钢筋工程 (74)第六章混凝土工程 (97)第七章金刚砂地坪 (120)第八章二次结构禁止细节 (125)第一章工程测量与放线B1:测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
B2:测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养B3:结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示A4:沉降观测点采用Φ20XX圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整；木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20XX地形复杂的可适当调整A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20XX板安装完成后,按照装修图纸在模板上做水电预埋的精确定位B4:砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙,采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超详细万科景观设计施工标准做法
第一部分硬景部分
材料选择
1，花岗岩、陶砖
人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面20mm厚花池、泳池、楼梯踏面30mm厚
车行道40mm厚
2，文化石
人行道铺地、景墙压顶（经济型）、墙面、花池贴面30mm厚
3，青石板
人行道铺地、景墙压顶（经济型）墙面、花池贴面、楼梯踏面20mm厚4，料石（条石、毛石）/小料石
料石：台阶100mm厚
小料石：道路、广场40mm厚
5，木材，
铺地30 —50mn厚
6，鹅卵石
铺贴鹅卵石直径40 —80mm
水池底散置鹅卵石直径60 —120mm
7，植草砖，规格
8，透水砖（水泥砖/烧结砖）
人行道铺地50mm厚
车行道铺地50mm厚
9，马赛克、瓷片（详见泳池部分）
10,塑料植草格
停车场、隐形消防车道
11，地石丽（树脂地坪）
广场、道路、人行地面10mm厚
12,橡胶垫
健身游戏场地30 —40mn厚
技术要求
（一）人行道路
1, 底层结构做法一一自然土（从上到下）
100厚C15 混凝土
100厚6%水泥石粉渣
素土夯实
2, 底层结构做法一一板上（从上到下）
100厚C15 混凝土
150厚6%水泥石粉渣
轻质回填土夯实＞92%
透水型土工布，四周上翻
100高100厚陶粒排水层
车库顶板防水保护层
3, 花岗岩、板岩、文化石、水泥砖、陶砖（从上到下）面层20厚1:2.5 干硬性水泥砂浆（可选）
下接底层结构做法
4, 鹅卵石、瓷砖
面层
20厚素水泥浆结合层
下接底层结构做法
5，植草砖
面层
10厚素水泥浆结合层
下接底层结构做法
6，橡胶垫
面层
胶水
20厚素水泥浆结合层
下接底层结构做法
（二）车行道路
1，沥青（从上到下）
50厚细粒式沥青混凝土
60厚粗粒式沥青混凝土
乳化沥青透层
200厚C20混凝土垫层
150厚6 %水泥石粉渣
素土夯实
2，混凝土（从上到下）
200厚C30混凝土面层
200厚6 %水泥石粉渣
素土夯实
3，花岗岩、水泥砖（从上到下）
面层
200厚C20混凝土
100厚6 %水泥石粉渣
素土夯实
4，隐性消防车道（从上到下）种植土（覆土深度约80mm）38厚植草板
60厚土壤层（由25 % 10-30直径碎石、15%中粗砂、60%土壤组成的土工滤清织物）200厚砂层：（由10 %中粗砂、60% 20-40直径碎石、30%土壤组成的土工滤清织物）素土夯实
（三）墙面
1, 涂料、花岗岩、板岩、文化石、面砖（从外到内）面层
素水泥浆一道（涂料、花岗岩）
30厚1:2.5 水泥砂浆
粘土砖墙或混凝土结构
2, 挡土
墙图纸
备注：墙面不考虑干挂做法、
第二部分水漆 面层材料选择
h 混凝土
1、 如无輕最观效果需要时，水景池底 及侧壁面层采用混凝土（拉毛）
2、 混凝土强度采用C25混凝土。
抗渗等 级不低于S6。
2 ,
1、
2、马赛克拼花需详细设计图纸。
「曾号1 t 11・
’化冈莅
1 f 选用花岗岩需在甲方提供的材料表中 选择或提供样板供甲方确认誓
2,池底及侧壁，铺装材料厚度不超过 20MM 厚。
3 （池边压顶材斜厚度不超过50MM 厚。
4 ;鹅卵石
技术要求
（—）总则
可涉入式水景的水深应小于 0.3m ，以防止儿童溺水，同时水底应做防滑处 2、汀步，
面积不小于0.4 x 0.4m,并满足连续跨越的要求 池岸必须作圆角处理，铺设软质渗水地面或防滑材料。
结构板上水景结构设计要求 水景下建筑功能对渗漏要求不高时，可将结构板直接作为水景的底板。
水景下建筑功能对渗漏要求高时，水景结构自成体系，与结构板脱离。
内防水
5、水景防水要求
结构找坡1 %坡向泄水口；
3 1:1 马赛克及瓷片 马赛克尽量选择不透明玻璃马赛克。
1、 理。
3、 4、
2.0mm厚黑豹U型水泥防水涂膜，管道周边300mm宽范围做附加2.0厚防水层；20mm厚1 : 3水泥砂浆保护层，表面拉细毛；
面层涂料或瓷砖。
6需考虑设置可靠的自动补水装置和溢流管路。
7、水景排水要求
结构板上敷设排水多孔管，DN110 管上开5~10mm 的孔洞，间距80~10mm 结构板找坡，一般为0.5%~2%
排水管坡向排水沟或渗水坑（渗水坑在地下室范围外）；
DN110多孔管，0.005坡度，0.5充满度排水负荷2.9升/秒，需计算得到的排水多孔管的数量。
8、水景设备设计要求
水景给水管一般为UPVC给水管及管件；
水循环系统宜设置带阀门控制的补水管补水，一般不设置补水箱；根据总体规划，选择适合周边环境的喷头；
循环水泵的流量和扬程应按所选喷头形式、喷水高度、喷嘴直径和数量以及管道系统的水头损失等计算确定；
单功能水景循环水泵宜采用潜水泵，直接设置于水池底的设备坑内；
多功能组合式水景一般循环泵较多，宜集中设置在设备房内，设备房的位置宜原离住宅，安装在公共部位，并在周围布置景观进行遮挡。
对水质要求较高的水景工程，需要设置过滤砂缸，对循环水进行过滤。
过滤砂缸应选用强度高，耐腐蚀、滤速高、过滤效果好的产品，并宜安装，操作简便等；
9、水景照明及电设计要求
A, 室外照明，应按正常照明、节日照明考虑供电系统，在相应回路加装“钟控器”，避免平时开启大面积照明，浪费能源；
B, 路灯或庭院灯的供电回路，应考虑间隔式供电（在不需要的情况下，只开一半的灯具），以利节约电能；
C, 环境照明配电箱应装设在隐蔽的区域，避免对景观产生影响；
D, 为水下灯供电的变压器，在供电距离较近的情况下，尽量装在配电箱内部，如
配电箱距离水下灯较远，则可以考虑装在水下灯附近，但不要影响景观；
水下灯的供电电压建议使用12V的安全超低压供电，其安全电源应设于2区以外的地方；对于浸在水中才能安全工作的灯具，应采取低水位断电措施；
10、水景蓄水池、泵房设计要求
水池容积：水泵吸水口上的总水容积应不小于5分钟最大循环流量；水泵应采用自灌式；设备房应布置紧凑，机房的面积和高度应满足设备布置、安装、操作和检修的要求；地面设置的机房，应有设备运输的出入口；地下设置的机房，应留有设备运输的出入吊装孔；设备房应有良好的通风、照明、隔音和地面排水措施；
（二）人工湖设计要求池底
1,硬底池底构造做法1 （膨润土防水毡防水）（从上到下）
面层
50厚细石混凝土，配筋？6@150双向
150厚水泥石粉保护层膨润土防水毡素土夯实
2, 硬底池底构造做法2 （膨润土防水毡防水）（从上到下）面
层
40厚细石混凝土
300厚回填土（塘泥）
膨润土防水毡
素土夯实
3, 结构板上池底构造做法
散铺大小天然卵石（粒径50 —200）
20厚1:2.5 水泥砂浆粘牢粒径30 —80卵石
20厚防水砂浆（1: 2水泥砂浆加5 %防水剂）
3厚聚合物水泥基防水涂抹z
20厚1 : 3水泥砂浆找平层z 钢筋混凝土结构
100厚C15混凝土
2: 8水泥土分层夯实
素土夯实＞92%
池壁
1, 膨润土防水毡防水池壁构造做法（从外到里）
面层
100厚钢筋混凝土保护
膨润土防水毡
15厚1 : 3水泥砂浆找平层
钢筋混凝土结构
2, 天然石块驳岸及滚水坝构造做法（从上到下）（石块只出现在人可看到的区域）天然石块，150厚1 : 3水泥砂浆灌缝（或用密封油膏嵌实）
200厚C20钢筋混凝土结构压顶
1,普通石材压顶构造做法1
面层（厚度＜50）20厚防水砂浆（1: 2水泥砂浆加5 %防水剂）
3厚聚合物水泥基防水涂抹
20厚1 : 3水泥砂浆找平层
钢筋混凝土结构
（三）游泳池设计要求
1, 游泳池结构钢筋混凝土结构（自防水）
2, 压顶可采用花岗岩，厚度不超过50mm
3, 淋浴地面应考虑防滑及排水顺畅
4, 游泳池池壁、池底交接处阴角，台阶阴角需倒圆角。
