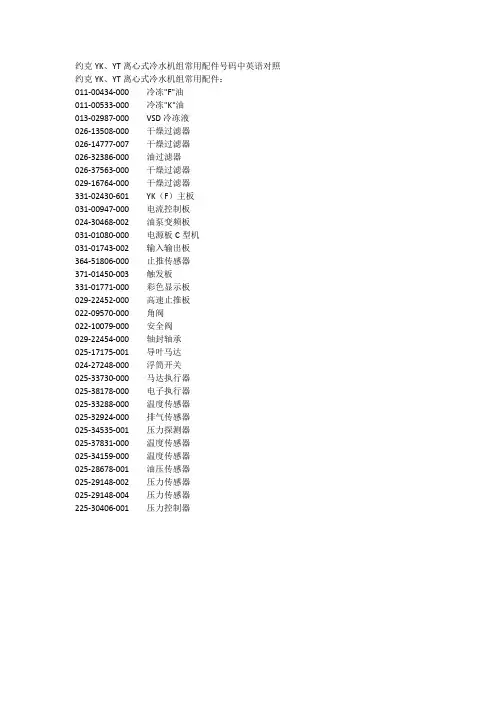

约克YK、YT离心式冷水机组常用配件号码中英语对照约克YK、YT离心式冷水机组常用配件：011-00434-000 冷冻"F"油011-00533-000 冷冻"K"油013-02987-000 VSD冷冻液026-13508-000 干燥过滤器026-14777-007 干燥过滤器026-32386-000 油过滤器026-37563-000 干燥过滤器029-16764-000 干燥过滤器331-02430-601 YK（F）主板031-00947-000 电流控制板024-30468-002 油泵变频板031-01080-000 电源板C型机031-01743-002 输入输出板364-51806-000 止推传感器371-01450-003 触发板331-01771-000 彩色显示板029-22452-000 高速止推板022-09570-000 角阀022-10079-000 安全阀029-22454-000 轴封轴承025-17175-001 导叶马达024-27248-000 浮筒开关025-33730-000 马达执行器025-38178-000 电子执行器025-33288-000 温度传感器025-32924-000 排气传感器025-34535-001 压力探测器025-37831-000 温度传感器025-34159-000 温度传感器025-28678-001 油压传感器025-29148-002 压力传感器025-29148-004 压力传感器225-30406-001 压力控制器York YK、YT centrifugal chillers commonly used accessories: 011-00434-000 Frozen"F"Oil011-00533-000 Frozen"K"Oil013-02987-000 VSD chilled liquid026-13508-000 Dry Filter026-14777-007 Dry Filter026-32386-000 oil filter026-37563-000 Dry Filter029-16764-000 Dry Filter331-02430-601 YK(F)Motherboard031-00947-000 current control panel024-30468-002 pump inverter board031-01080-000 Power Plate C-Machine031-01743-002 input and output boards364-51806-000 Thrust Sensor371-01450-003 Trigger Board331-01771-000 color display panel029-22452-000 high-speed thrust plate022-09570-000 angle valve022-10079-000 safety valve029-22454-000 Seal Bearing025-17175-001 guide vane motor024-27248-000 float switch025-33730-000 Motor Actuator025-38178-000 E-actuators025-33288-000 Temperature Sensor025-32924-000 exhaust sensor025-34535-001 Pressure Detector025-37831-000 Temperature Sensor025-34159-000 Temperature Sensor025-28678-001 oil pressure sensor025-29148-002 Pressure Sensor025-29148-004 Pressure Sensor225-30406-001 Pressure Co ntroller。

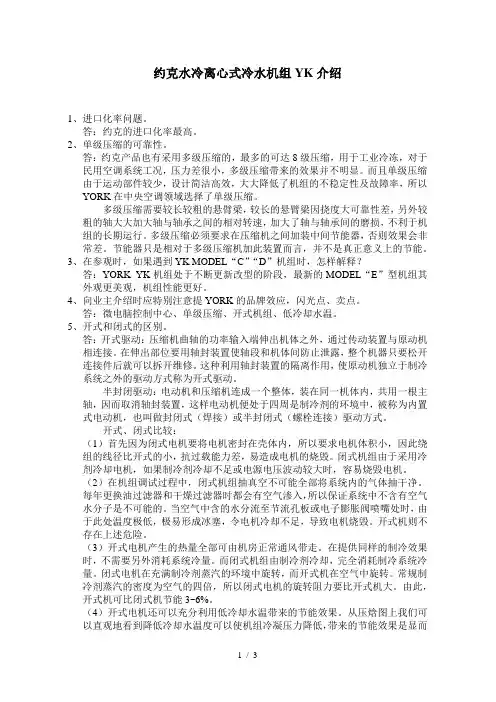

约克水冷离心式冷水机组YK介绍
约克水冷离心式冷水机组YK介绍1、进口化率问题。
答：约克的进口化率最高。
2、单级压缩的可靠性。
答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。
而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。
多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。
多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。
节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。
3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。
4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。
答：微电脑控制中心、单级压缩、开式机组、低冷却水温。
5、开式和闭式的区别。
答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。
在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。
这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。
半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。
开式、闭式比较：（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。
闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。
（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。
约克离心机YT系列(上)
YT J
!"#$%
!"#$%&''''''''''''''''''''''1 OptiView !""""""""""""""""""""""3
!!!!!!!!!!!!!!!!!!!!!!!!!!!!80 !"#$$$$$$$$$$$$$$$$$$$$$$$$$92 !"# / 99
160.55-M1 SCR ( ( / ) !"ቤተ መጻሕፍቲ ባይዱ C.MLM.02.01 !"# !"#$%&' () !"#$ !"# 160.55-M1 KWH
!) *+',-. SCR )*+
!"#$%&' !"#$%&'(
!" !"# !"#$%&'()*+,-./ 0*+ !"#$% !"#$%&'() !"#!$%&!'()* !"#$ !"#$% 160.55-M1 ! !"# !"#$%& '( !"#$%&
!" !"# !"#$%&'()*+,%&-./ !"# !"#$%&'()*+,$
约克离心常见的故障
俗称的“喘震”会发生在两种工况下，其一是压缩机吸气量不足时导致的“喘震工况”，其二是压缩机排气量不足时导致的“堵塞工况”。
吸气量不足的原因可能会是：蒸发器（冷冻水）流量不足、回水温度过低（负荷过小）、蒸发换热效率过差（如水侧铜管脏、冷媒侧过多油等等）。
堵塞工况的原因可能会死：冷凝器换热效率差、冷媒回路内有不凝性气体、冷却水进水温度过高或流量不足等找出相应的原因，消除不利因素即可解决喘震，比如蒸发器脏了就进行清洗等。
追问冷媒不够也会出现喘震故障吗？回答有可能会导致吸气量不足，而形成喘震现象。
但是离心机上比较少见。
原因有二：其一，这类氟制冷空调主机的冷媒不是消耗性的，即使是正压机组只要不存在“漏点”并且长期泄漏，冷媒并不会大量减少以致喘震。
目前正压机一般都采用R134a冷媒，如约克YK机组，一般都采用满液式蒸发器（YK也是），冷媒充注量都非常大，6、700冷吨（USRT）的机组，充注量都在好几百磅（Lbs，一般一桶都50Lbs），长期泄漏或大漏点才可能导致缺氟缺成这样，而R134a 和冷冻油互溶性非常好，有漏点必定会伴有明显的油迹，比如压缩机的轴封处的确容易漏油、压缩机的蜗壳有时也会。
但是普通的轴封渗油，1分钟1滴（大约1 ml）是允许的，并不会导致缺氟喘震。
其二，过去离心机组多采用负压制冷剂，比如约克的YT机组（采用R11或者R123冷媒），冷媒在常温（25℃-26℃左右）以下时，其饱和压力都小于1 个标准大气压，而机组除压缩机排气管等局部位置冷媒高于该温度，其它部位冷媒温度都远低于该温度，从而导致机组回路对于外界大气压成“负压”，一旦有漏点，那是外部的空气（不凝性气体、水分）向内漏，因此机组都配有排气装置。
这类机组更不可能缺氟喘震了！所以您说的缺冷媒喘震可能性相当小。
通常水平不够高的维修工，一见到机组蒸发压力（吸气压力）低、机组喘震就认为是缺冷媒。
可是蒸发器水侧铜管脏导致换热效果差，也会引起吸气压力过低。
YORK螺约克杆机离心机YS、YK、YT主板故障常见
