SPZ-350配砟车

SPZ-350配砟车

SPZ-350配碴车作业指导书
1.目的:
规定SPZ-350双向配碴整形车运行、作业流程和技术要求,规范SPZ-350双向配碴整形车的使用,执行作业标准,保证人身、设备安全和作业质量,提高作业效率。

2.编写依据:
2.1 《大型养路机械使用管理规则》(铁总运〔2015〕236号)
2.2 《SPZ-350双向配砟整形车检修规则》(铁总运〔2013〕166号)
2.3《SPZ-350型配碴整形车说明书》
3.适用范围:
本作业指导书适用于SPZ-350配碴车的运行和施工作业。

4.号位职责
4.1 操作人员资质要求:
4.1.1作业司机必须持有《大型线路机械作业司机证》,按取得的岗位资质操作设备。

4.1.2 运行司机必须持有《铁路机车车辆驾驶证》(L1或L2类)。

4.2 号位分布图:本车由4个号位相互配合,共同完成设备的使用和维护保养。

号位分布如下图。

一号位在司机室左侧,二号位司机室右侧,三号位在车左侧,四号位在车右侧。

3号位
4号位
作业方向
4.3 各号位职责
4.3.1 一号位主要职责:根据施工要求放置左侧侧犁、中犁、端犁,按照三号位指挥调整左侧侧犁升降、横移、翻转,调整左侧侧犁前端犁偏转,调整中犁升降,调整左侧中犁翼板偏。

SPZ-200配砟车

SPZ-200配砟车

SPZ-200配碴整形车作业指导书
1.目的:
规定SPZ-200双向配碴整形车运行、作业流程和技术要求,规范SPZ-200双向配碴整形车的使用,执行作业标准,保证人身、设备安全和作业质量,提高作业效率。

2.编写依据:
2.1 《大型养路机械使用管理规则》(铁总运〔2015〕236号)
2.2 《SPZ-200双向配砟整形车检修规则》(铁总运〔2013〕166号)
2.3 《SPZ-200双向配碴整形车操作手册》
3.适用范围:
本作业指导书适用于SPZ-200配碴车的运行和施工作业。

4.号位职责
4.1 操作人员资质要求:
4.1.1作业司机必须持有《大型线路机械作业司机证》,按取得的岗位资质操作设备。

4.1.2 运行司机必须持有《铁路机车车辆驾驶证》(L1或L2类)。

4.2 号位分布图:本车由三个号位相互配合,共同完成设备的使用和维护保养。

号位分布如下图。

一号位和二号位在司机室,三号位在车前或车后。

作业方向(双向)
4.3 各号位职责
4.3.1 一号位主要职责:整车电源检查及操作,发动机机油油位、传动轴、分动箱、。

SPZ-200配碴整形车操作规程

SPZ-200配碴整形车操作规程

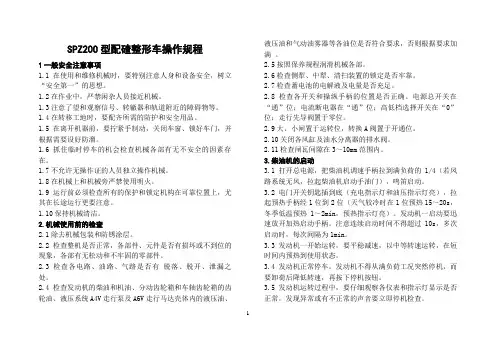

SPZ200型配碴整形车操作规程1一般安全注意事项1.1在使用和维修机械时,要特别注意人身和设备安全,树立“安全第一”的思想。

1.2在作业中,严禁闲杂人员接近机械。

1.3注意了望和观察信号、转辙器和轨道附近的障碍物等。

1.4在转移工地时,要配齐所需的防护和安全用品。

1.5在离开机器前,要拧紧手制动,关闭车窗、锁好车门,并根据需要设好防溜。

1.6抓住临时停车的机会检查机械各部有无不安全的因素存在。

1.7不允许无操作证的人员独立操作机械。

1.8在机械上和机械旁严禁使用明火。

1.9运行前必须检查所有的保护和锁定机构在可靠位置上,尤其在长途运行更要注意。

1.10保持机械清洁。

2.机械使用前的检查2.1除去机械包装和防锈涂层。

2.2检查整机是否正常,各部件、元件是否有损坏或不到位的现象,各部有无松动和不牢固的零部件。

2.3检查各电路、油路、气路是否有脱落、脱开、泄漏之处。

2.4检查发动机的柴油和机油、分动齿轮箱和车轴齿轮箱的齿轮油、液压系统A4V走行泵及A6V走行马达壳体内的液压油、液压油和气动油雾器等各油位是否符合要求,否则根据要求加满。

2.5按照保养规程润滑机械各部。

2.6检查侧犁、中犁、清扫装置的锁定是否牢靠。

2.7检查蓄电池的电解液及电量是否充足。

2.8检查各开关和操纵手柄的位置是否正确。

电源总开关在“通”位;电流断电器在“通”位;高低档选择开关在“0”位;走行先导阀置于零位。

2.9大、小闸置于运转位,转换A阀置于开通位。

2.10关闭各风缸及油水分离器的排水阀。

2.11检查闸瓦间隙在3~10mm范围内。

3.柴油机的启动3.1打开总电源,把柴油机调速手柄拉到满负荷的1/4(若风路系统无风,拉起柴油机启动手油门),鸣笛启动。

3.2电门开关钥匙插到底(充电指示灯和油压指示灯亮),拉起预热手柄经1位到2位(天气较冷时在1位预热15~20s,冬季低温预热1~2min,预热指示灯亮)。

发动机一启动要迅速放开加热启动手柄。

上砟整道施工作业指导书

上砟整道施工作业指导书

附件一:XXXXX标段轨道工程编号:XXXX上砟整道施工作业指导书(参考文本)单位:编制:审核:批准:2020年5月1日发布 2020年5月1日实施评审记录表修改记录单XX铁路轨道工程上砟整道施工作业指导书1.适用范围适用于XX客运专线铁路DK76+270~DK246+765.164段内线路上砟整道施工作业。

2 编制依据⑴《客运专线铁路轨道工程施工质量验收暂行标准》(铁建设[2005]160号)。

⑵《客运专线铁路轨道工程施工技术指南》。

⑶《有碴轨道施工设计图》。

⑷《客运专线有碴轨道预应力混凝土岔枕暂行技术条件》。

2.作业准备;2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范及技术标准。

制定施工安全保证措施,提出应急预案。

编制作业指导书,对施工人员进行技术交底,对参加施工人员进行上岗培训,某些特殊工作必须持证上岗。

准备以下资料:坡度表、起道量表、拨道量表、曲线表、竖曲线表、线路纵断面图、线间距表、车站平面图、长短链表、桥隧表等。

2.2 外业技术准备(1)根据施工计划合理组织施工人员进场,为各工序合理分配施工人数,做好机具的进场检验和校定,提前做好材料需求计划。

(2)收集施工作业中所涉及的各种外部技术数据,参与收集的施工人员一定要做到记录准确,符合事实,并及时对数据进行检验。

3.技术要求;1、道砟的材质、品种、级别、外观、级配、颗粒形状及清洁度等符合《铁路碎石道砟》(TB/T 2140-2008)中的规定。

2、初期整道轨面标高比设计标高低 5~8CM,线路中线误差不得大于 3CM。

3、正线采用双层道床,厚度为 0.35MM,道床顶面宽度为3.4M,砟肩堆高 0.15MM,道床边坡 1:1.75。

4、到发线及其他站线采用 XX 层道床,厚度为 XXMM,道床顶面宽度为 XXM,砟肩堆高 XXMM,道床边坡 1:X。

5、桥梁自震频率为 XXHZ。

DPZ-440配碴车作业规程

DPZ-440配碴车作业规程

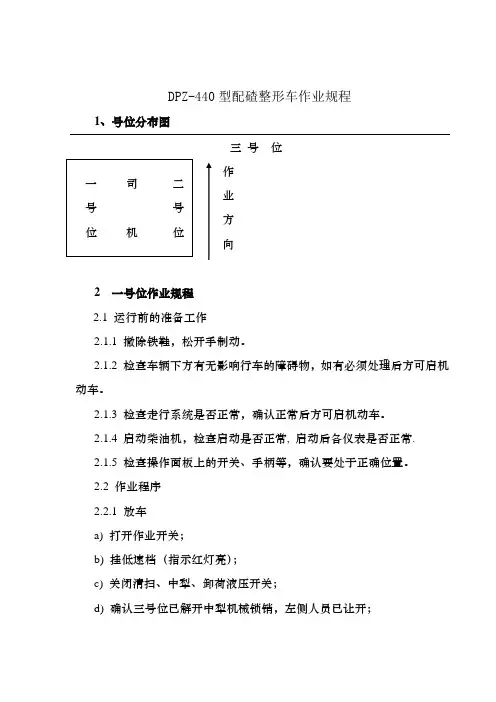

DPZ-440型配碴整形车作业规程1、号位分布图三 号 位作 业 方 向2 一号位作业规程2.1 运行前的准备工作2.1.1 撤除铁鞋,松开手制动。

2.1.2 检查车辆下方有无影响行车的障碍物,如有必须处理后方可启机动车。

2.1.3 检查走行系统是否正常,确认正常后方可启机动车。

2.1.4 启动柴油机,检查启动是否正常, 启动后各仪表是否正常.2.1.5 检查操作面板上的开关、手柄等,确认要处于正确位置。

2.2 作业程序2.2.1 放车a) 打开作业开关;b) 挂低速档(指示红灯亮);c) 关闭清扫、中犁、卸荷液压开关;d) 确认三号位已解开中犁机械锁销,左侧人员已让开; 一 司 二号 号位 机 位e) 放下中犁:操作中犁升降手柄放下中犁(离轨枕面10 -15mm),根据配碴要求提起或放下闸板;f) 放左侧犁,先操作滑套的伸缩油缸,使滑套脱出门架挂钩,然后操作翻转油缸侧犁翻下,边操作边看是否需要调整后翼犁,避免与驾驶室擦碰。

把根据线路情况调整左前、后翼板;g) 确认二号位已放下右侧犁、清扫装置。

2.2.2 作业a) 与二、三号位联控确认前后无障碍物;b) 提柴油机转速至2300r/min;c) 选择作业方向推动先导阀走行;d) 作业中,仔细观察前后及左侧有无影响作业的障碍物,如有及时收起侧犁或按停车按钮停车,待处理完毕后再恢复正常作业;e) 与司机长及三号位及时联系,发现异常及时停车,处理完毕后再恢复正常作业;f) 根据线路情况调整左侧犁、中犁和左侧前后翼板。

2.2.3 收车a) 至作业终点,操作升降手柄收起左侧犁及中犁,确认收放到位;b) 确认清扫装置收起(指示灯灭),二、三号位机械销推到位后开启中犁、清扫、卸荷开关;c) 脱档(指示绿灯亮);d) 用小闸制动;e) 关闭作业电源;f) 检查全车有无异常,确认正常后方可动车。

2.3 返回驻地后的作业2.3.1 设置好铁鞋,上好手制动。

2.3.2 按《DPZ-440型配碴整形车检查保养作业指导书》负责对液压系统,柴油机进行日常检查保养。

SPZ—200型双向道床配碴整形车操作规程

SPZ—200型双向道床配碴整形车操作规程

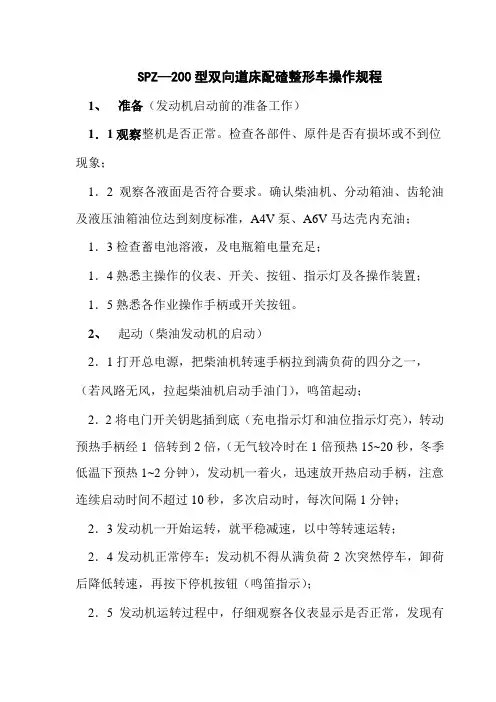

SPZ—200型双向道床配碴整形车操作规程1、准备(发动机启动前的准备工作)1.1观察整机是否正常。

检查各部件、原件是否有损坏或不到位现象;1.2观察各液面是否符合要求。

确认柴油机、分动箱油、齿轮油及液压油箱油位达到刻度标准,A4V泵、A6V马达壳内充油;1.3检查蓄电池溶液,及电瓶箱电量充足;1.4熟悉主操作的仪表、开关、按钮、指示灯及各操作装置;1.5熟悉各作业操作手柄或开关按钮。

2、起动(柴油发动机的启动)2.1打开总电源,把柴油机转速手柄拉到满负荷的四分之一,(若风路无风,拉起柴油机启动手油门),鸣笛起动;2.2将电门开关钥匙插到底(充电指示灯和油位指示灯亮),转动预热手柄经1 倍转到2倍,(无气较冷时在1倍预热15~20秒,冬季低温下预热1~2分钟),发动机一着火,迅速放开热启动手柄,注意连续启动时间不超过10秒,多次启动时,每次间隔1分钟;2.3发动机一开始运转,就平稳减速,以中等转速运转;2.4发动机正常停车;发动机不得从满负荷2次突然停车,卸荷后降低转速,再按下停机按钮(鸣笛指示);2.5发动机运转过程中,仔细观察各仪表显示是否正常,发现有异常现象或不正常声音,应停机检查。

3、走行(总风力大于0.4mpa方可挂挡走行,若总风压力不足0.4mpa,走行操作无动作)3.1区间走行3.1.1确认各工作装置在运行状态位;中犁、清扫气锁锁定(指示灯灭),机械锁销固定,把各工作装置的卸荷开关扭到卸荷位;3.1.2检查制动;看手动轮转动是否灵活,挂高速挡用小闸制动,检查闸瓦与车轮的制动情况;3.1.3高速走行时操作在主操作台,作业操作的走行操作系统被锁定;3.1.4确认挂挡开关在高速挡位(指示灯亮),依行进方向按下前进或后退按钮,操作走行先导阀,逐渐加速,注意操纵先导阀不要用力过猛,平缓操作加、减速动作;3.1.5制动停车;到达目的地需要停车时,板动大闸或小闸制动。

3.2作业行走3.2.1检查制动;检查手动轮转动是否灵活,挂低速挡(批示灯亮),依行进方向按下前进或后退按钮缓解,按下作业制动钮,检查闸瓦与车轮的制动情况;3.2.2作业时的走行操作在作业操作台,此时主操作台的走行操作系统被锁定;3.2.3挂低速挡(指示灯亮),依作业方向按下前进右后退钮缓解,操作作业走行先导阀,逐渐加速(0~1km/h任意选择),注意操作先导阀用力要平稳;3.2.4作业走行时的停车;若遇紧急或有路障需要停车时,按下作业制动钮停车。

补砟整道施工作业指导书

补砟整道施工作业指导书

工程名称 改建铁路承德至隆化线改线工程 交底日期施工单位 中铁六局集团北京铁路建设有限公司承德至隆化线改线项目部分项工程名称轨道工程交底提要补砟整道施工交底内容:审核人交底人接受交底人进行。

每次起道高度不宜大于 100mm 。

3.5 铺设长度大于 20m 钢轨的轨道,在高于最高允许铺轨轨温时,不宜安排影响轨道稳定的线路作业。

3.6 交工前,应按验收要求进行一次全面整道工作。

全面整道作业应符合以下规定:3.6.1 轨温在【Tmax-(ag+C )/0.0118L 】~( Tmax-C/0.0118L )范围内时,拉轨调匀轨缝,同时方正钢轨接头。

轨缝尺寸应符合本《客货共线铁路轨道工程施工技术指南》第 7.3.9 条的规定。

左、右股钢轨接头相错量应符合本《客货共线铁路轨道工程施工技术指南》第 7.3.2 条~第 7.3.4 条规定。

成段调整轨缝时,事先应经调查计算,确定每根钢轨的串动方向和串动量。

方正钢轨接头应兼顾前后轨缝尺寸符合规定要求。

3.6.2 拨正轨道和改道作业应符合以下规定:1.轨道中心线与线路中线应一致,允许偏差为±50mm ,宽枕±10mm 。

相邻轨道中心线间距的允许偏差:正线与站线、站线与站线间为±20mm 。

区间线在钢梁上为±10mm ,在钢筋混凝土梁上和隧道内为±20mm ;当区间线间距设计为 4m ,倒装线线间距设计为 3.6m 时,不得有负偏差。

2.轨道方向直线应远视顺直,应 10m 弦量的最大矢度:正线和到发线不得大于4mm ,其他站线、次要站线不得大于 5mm 。

曲线起讫点位置应符合设计要求,曲线应圆顺,用 20m 弦量正矢差不得大于表3.6-1 的规定。

半径小于等于 250m 的曲线轨道,宜用 10m 弦测定正矢,正矢差不得大于表 3.6-2 的规定。

曲线头尾不得有反弯或“鹅头”。

3.轨距允许偏差:-2~+6mm 。

加宽递减率,正线到发线不应大于 1‰,其他站线不应大于 2‰。

配碴整形车规程

配碴整形车规程

SPZ-200型配渣车操作规程为保证运行安全,在配砟整形车的运行操纵前,应进行以下准备工作:1、操作者必须严格遵守有关安全制度,随时注意人身及设备安全。

2、工作前应严格按照有关规定进行检查保养润滑,保持油量适当,油路畅通。

3、运行前必须认真检查所有保护装置和锁定机构,并确认在可靠位置,尤其在长途运行前更应特别注意。

4、备齐所需防护自救备品,,长途挂运时至少有两名机组人员押运。

5、长距离运行时须有正副司机在前进方向的司机机室操作,运行中严格遵守有关行车制度,遇有道口、道岔和不良线路地段应减速通过,并鸣笛示意。

6、机械作业时应认真观察各部工作情况及各种仪表的显示状态,发现异常立即停机处理。

7、作业中随时注意各种障碍物,机组联合作业时,应定人指挥,前后距离不得小于10米。

8、检查各油箱的油位符合要求后,启动柴油发动机在怠速下运转。

根据需要打开、关闭空调或暖风机。

9、把液压系统各工作装置的卸荷开关扭转到卸荷位。

10、确认各工作装置应锁定可靠:①中犁装置的悬挂气锁、悬挂机械锁处在锁定位置,中犁锁定指示灯熄灭。

②清扫装置的悬挂气锁、悬挂机械锁处在锁定位置,清扫锁定指示灯熄灭。

③左、右侧犁装置座落在侧犁悬挂固定钩上。

11、检查制动:①手制动机处于制动状态。

②总风缸压力为700kPa;列车管压力为500kPa;均衡风缸压力为500kPa。

③松开手制动施加空气制动:大闸制动、小闸制动和紧急制动,检查制动系统是否正常。

制动后缓解,缓解时间不得超过技术规定。

④最后施加空气制动,大闸置于运转位,小闸置于制动位。

一般规定单机运行采用小闸来操纵。

12、确认操纵台上的各仪表和指示灯显示应正确。

13、撤除止轮器,确认车下无人和障碍物。

14、作业后全面检查、认真进行维修、保养,常保持机器完好、清洁。

15、机械进行检修时,应将发动机熄火,并断开电源。

16、禁止在机器上或机器附近使用明火。

17、禁止闲散人员接近机器、乱扳乱动,以免发生危险、损坏机器。

配砟整形车作业指导书

配砟整形车作业指导书

上海铁路局大型养路机械作业指导书配砟整形车作业指导书1.目的与要求1.1目的指导机组操作人员正确、安全地使用配砟整形车。

(以下简称配砟车)。

1.2要求作业人员熟悉作业流程,执行作业标准,清楚岗位风险,熟练掌握配砟车的各项操作规程。

2.适用范围2.1本作业指导书规定了配砟车作业过程的安全风险控制、作业条件、作业程序及要求、应急处置。

2.2本作业指导书适用于配砟车进行线路配砟作业。

其它配砟车机型可参照本作业指导书3.引用标准《铁路技术管理规程》、《行车组织规则》、《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》、《上海铁路局营业线施工安全管理实施细则》、《上海铁路局轨道车运行控制设备(GYK)司机操作手册(试行)》、《上海铁路局200-250km/h客运专线分散自律调度集中行车组织办法》、《上海铁路局“问路式”、“指路式”调车作业办法》、《上海铁路局营业线施工、检修作业驻站安全防护办法》、《行车运行速度160km/h及以上区段作业人员安全防护措施》、《上海铁路局电气化铁路安全实施细则》。

4.安全风险提示及控制(见表1)表1作业安全风险提示及控制表5.防护要求5.1本机施工防护由机长负责。

机组应有2名临时防护员(除机长外,另指定1名具备防护员资格的职工担任临时替补防护员)。

临时防护员必须经过防护员岗位培训并考试合格,取得防护员上岗证。

凡经过防护员培训合格的机组人员,施工时必须同时携带防护员上岗证。

5.1在两线间收、放作业装置,必须“先防护,再进入”,该时间段(自作业人员进入两线间至撤出两线间止)防护工作由机长担任,机组人员进入两线间必须先向机长报告,得到准许后方可进入。

5.2遇大机故障需在两线间抢修,机长必须参与时,由其指定机组胜任人员担当临时防护,并联系确认邻线无车。

5.3大修施工邻线来车信息由该地段现场防护员负责通知机长,维修施工邻线来车信息由驻站防护员通知机长。

5.4规范防护呼叫标准用语。

铺砟整道施工作业指导书

铺砟整道施工作业指导书

补砟整道施工作业指导书单位:编制:审核:批准:补砟整道作业指导书1 适用范围本作业指导书适用于xx工程铺轨后补砟整道工程施工作业。

2 作业准备2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范及技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗培训,某些特殊工作必须持证上岗。

2.2 外业技术准备技术人员上场,对相关技术人员进行培训,某些特殊工种持证上岗;施工队伍进场,安排好施工队伍的住宿;施工机械设备及各种小型机具进场及调试。

作业面具备施工条件,道砟运至施工现场。

3技术要求道路等级:利用既有xx地段维持既有线标准;设计速度:120km/h.4 施工程序与工艺流程4.1施工程序施工程序为首先布砟,然后配砟整形,再然后起、拔道、捣固、最后动力稳定。

4.2 工艺流程上砟整道施工工艺及质量控制流程见下图:上砟整道施工工艺及质量控制流程图5施工要求5.1施工准备5.1.1铺轨后应及时按10m间距测量各点的总起道量,每次将确定的各点起道量输入微机。

5.1.2平直地段用激光准直,根据中线桩在200~600m范围内安装激光发射仪。

5.1.3曲线上把曲线要素资料输入微机。

5.1.4按照套道方式和起道量确定需要补充道砟的数量5.2施工工艺上砟整道作业施工过程中,用机车牵引K13车辆组成的列车装、运、卸、布道砟,由布砟整形车、起拔道捣固车、动力稳定车组成的大型机械化整道设备进行整道作业。

工艺步序说明如下:5.2.1风动卸砟车由内燃机车牵引进行布砟,牵引速度不得大于10km/h。

补砟分3次进行,前2次各完成需要砟量的1/2~2/3,第3次补足全部道砟。

布砟时应使枕盒饱满,道肩丰厚。

5.2.2每次布砟后,由轨道作业车进行起道和稳定作业。

前2次各完成总起道量的1/2~2/3,第3次按设计轨面高程起道。

5.2.3配砟整形车将道砟收拢,通过侧犁收拢道砟向线路中心补砟,使道砟充满枕盒。

补砟整道作业指导书

补砟整道作业指导书

补砟整道作业指导书1. 合用范围合用于有砟道床轨道工程上砟整道作业。

2. 作业准备在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全、环保措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行岗前技术培训,相关人员必须考试合格后持证上岗。

3. 技术要求铺轨后,为确保轨道稳定,需及时对路线进行补碴整道,达轨道达一定稳定状态后,进行单元轨节焊(即将已铺设的500m长轨焊接成1~2km单元轨节),继续对路线补碴,大型机械化养路机组整道,待路线达到初稳定状态,即可进行钢轨应力放散、路线锁定作业。

对锁定完的路线还要进行少量补碴、精细整道,以最终使轨道路线达到稳定状态,轨面设计标高、道床密度、道床刚度、道床横纵向阻力、轨道几何形态能够符合规定要求。

4. 施工程序与工艺流程大型养路机械养护作业工艺框图见下图。

拧紧扣件补砟清除障碍物测量标记检查、确认上机条件SPZ-200 型配砟整形车配砟08-32 型捣固车起捣夯拨道固拍补充、均匀石砟检测路线作业质量WD-320 型动力稳定车SPZ-200 型配砟整形车整形验收5. 施工要求5.1 卸碴组织根据底砟摊铺情况及道床设计标高,确定起道次数和起道量,结合日进度,确定日道砟需要量、卸砟次数和每次卸砟量。

K13风动卸砟车由机车牵引进行卸砟,第一次卸砟在铺轨后即将进行,卸砟量按设计面砟数量的65%控制,第二次卸砟在MDZ机组作业一遍后进行,卸砟量按设计数量的20%控制;MDZ机组作业两遍后卸完剩下的道砟,约为设计量的15%。

直至道床厚度达到设计标准,轨面高程符合设计规定要求。

5.2 补砟整道的施工方法及工艺流程大型机械化养整道作业由补砟、整形、起拨捣、动力稳定四部份组成,补砟整道均在长轨铺设后进行。

道床补砟采用K13风动卸砟车,大养机组分次整道作业后路线即可达到初期稳定状态要求,然后进行路线锁定等作业。

第五章 配砟整形车

第五章 配砟整形车
知行合一 学做并重
侧犁
侧犁工况图
(a)将道砟从边坡移至枕端 (c)将道砟沿线路方向运送
知行合一 学做并重
侧犁
侧犁工况图
(b)将道砟从枕端移至边坡 (d)整平路肩面
知行合一 学做并重
清扫装置
➢用于道床道砟的清扫和整理。 ➢道床经过清筛配砟、捣固作业后,往往在轨枕表面及扣 件上残留部分道砟,经清扫装置既可将道砟扫入轨枕盒内。 ➢还可将多余的道砟沿上砟斜板抛至输送带上,最终抛至 道床边坡。
知行合一 学做并重
1.车体结构
配砟整形车车体包括车架、司机室和机械动力间。
➢车架用以承受整机重量及纵、横向作用力,是安装其他部
件的基础。两端安装有中心式车钩(13号车钩)。在不同
的工况下,要承受牵引力、制动力、冲击力等综合作用,
须具有足够的刚度和强度。
➢驾驶室是配碴整形车的控制、操作中心,内设作业和走行
砟收集并输送到线路左右边坡上;
➢使道床断面按1:1.75成形。
知行合一 学做并重
技术及性能参数
项目
技 术
总长
参 数 线路最大超高
车轮直径
项目 性 最大自行速度 能 参 数 最大连挂速度
线路最大坡度
参数 13500mm
150mm 840mm
项目 总宽 高度 整机质量
参数 3050mm 3860mm
28t
所需的全部操纵、控制设备。
➢机械动力间位于配砟整形车的前端,内装柴油发动机及液
压控制阀、分动齿轮箱等。
知行合一 学做并重
2.工作装置
由中犁、侧犁和清扫装置组成。 ➢中犁和侧犁:用来完成道床的配砟机整形作业,使作业 后的道床布砟均匀,并技术要求使道床断面成形; ➢清扫装置:将作业过程中残留于轨枕及扣件上的道砟清 扫干净,经收集后通过输送带移至道床边坡或砟肩,使 线路外观整齐美观。

SPZ-200配碴整形车作业标准

SPZ-200配碴整形车作业标准

大型养路机械SPZ-200配碴整形车作业1范围本标准适用于 SPZ-200配碴整形车的线路作业,规定了该车型作业时应遵循的程序和要求。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

铁工务[1998]19号部令大型养路机械使用管理规则铁运[1999]146号部令铁路工务安全规则铁运[2001]23号部令铁路线路维修规则3 作业号位分布示意图前①-一号位②-二号位③-三号位本车由三个号位互相配合,共同完成线路的配碴、整形、清扫等作业内容。

一号位在司机室中间,主要负责走行速度、清扫、中犁的操作;二号位在司机室的左侧,主要负责左侧整形、配碴的操作;三号位在司机室的右侧,主要负责右侧整形、配碴的操作。

4 作业条件4.1 作业时必须封锁线路。

封锁时间应满足《铁路线路维修规则》有关规定。

4.2作业地段的曲线半径不小于150m。

4.3作业地段的曲线超高不大于150mm。

4. 4作业速度0 km/h—12km/h任意选择。

5 各号位作业程序5.1一号位5.1.1作业准备5.1.1.1配碴整形车运行到作业地点停车后,将高速走行先导控制阀手柄回位,施加不低于0.2Mpa 的制动压力。

5.1.1.2将发动机转速调至1000r/min~1300r/min。

5.1.1.3操作高速和作业走行转换开关,由高速档转换至作业走行档,并确认1、2轴作业走行挂上指示灯亮,高速档指示灯熄灭。

Q/BT 139.×-200415.1.1.4打开作业主开关,建立工作系统压力,确认工作系统压力表为16Mpa,同时滚刷和输送带电源也接通(当使用清扫装置时,清扫装置放到工作位,操作滚刷开关使滚刷工作,然后操作输送带开关,选择左或右输送带开始工作)。

5.1.1.5中犁装置的操作a) 接到二、三号位发出中犁准备完毕的通知后,操纵中犁升降阀手柄使中犁提升,提升后手柄回位;b) 确认中犁提升后,拉起中犁气锁开关,将中犁解锁,然后确认中犁锁定指示灯亮;c) 操作中犁升降控制阀手柄,降下中犁,确认中犁到作业位后手柄回位。

补砟整道施工作业指导书

补砟整道施工作业指导书

补砟整道施工作业指导书一、项目背景补砟整道施工是道路维护和改造工程中的一项重要工作,旨在修复和加固路面破损和松动的砟石层,以提高道路的承载能力和行车安全性。

本作业指导书旨在详细介绍补砟整道施工的流程、要求和注意事项,以确保施工过程顺利进行。

二、施工准备1. 设备准备:准备好必要的施工设备,包括挖掘机、压路机、石料破碎机等。

2. 材料准备:准备好砟石、水泥、砂浆等施工所需的材料,并确保其质量符合相关标准。

3. 人员准备:组织具有相关经验和技能的施工人员,确保他们了解施工流程和安全操作规范。

三、施工流程1. 现场清理:清理施工区域内的杂物、垃圾和残留物,确保施工区域干净整洁。

2. 破碎砟石:使用石料破碎机将破损的砟石进行碎石处理,确保破碎后的砟石颗粒均匀细小。

3. 挖掘砟石层:使用挖掘机按照设计要求挖掘砟石层,确保挖掘深度和坡度符合要求。

4. 填充砟石:将破碎后的砟石均匀地填充到挖掘的砟石层中,使用压路机进行夯实,确保填充后的砟石层平整牢固。

5. 水泥加固:在填充砟石层的表面涂抹一层水泥砂浆,使用抹光机进行抹平,确保水泥砂浆与砟石层紧密结合。

6. 养护:对施工完成的道路进行养护,保持其湿润,防止水泥砂浆过早干燥和开裂。

四、施工要求1. 施工质量:确保施工过程符合相关标准和规范,施工质量达到设计要求。

2. 施工安全:严格遵守施工安全规定,佩戴必要的安全装备,确保施工人员的安全。

3. 施工进度:合理安排施工进度,确保施工按时完成,减少对交通的影响。

4. 环境保护:遵守环境保护法规,合理处理施工过程中产生的废弃物和污水,确保施工不对环境造成污染。

五、施工注意事项1. 施工前应仔细检查施工设备和工具的工作状态,确保其正常运行。

2. 施工过程中应严格按照施工流程操作,不得随意更改或省略任何步骤。

3. 施工现场应设置明显的安全警示标志,确保施工区域的安全。

4. 施工人员应具备相关的安全防护知识和操作技能,遵守安全操作规范。

整形车第八章

整形车第八章

第八章操作与运用详细的介绍SPZ---200型配砟整形车的操作与运用第一节使用机器前的准备工作(1)除去机械的防锈保护、涂层和包装。

(2)观察整机是否正常。

(3)检查、确认各液面应符合要求。

(4)蓄电池电量充足(5)按照润滑保养要求对机器各部分加足润滑油脂。

(6)检查各安全锁紧装置是否灵活可靠。

(7)检查手制动是否处于制动位。

(8)套装上空气制动阀(大小闸)手把,并放在运转位。

(9)关闭空气制动系统各风缸集尘器下部的排水阀。

(10)熟悉主操作台面上的仪表、开关、按钮、指示灯。

熟悉各操作手柄;柴油机转速手柄、换向手柄及速度操作手柄等。

(11)熟悉作业操作台面板上的各作业操作手柄及开关、按钮。

(12)速度操作手柄(液压先导阀)处于“0”位。

换向手柄置于中立位。

(13)观察各电路、油路、气路是否有脱落、脱开、泄漏之处。

(14)液压作业系统处于卸荷状态。

第二节整备作业所谓整备作业就是出车前的准备工作,由机组人员在规定的时间内完成。

整备作业的范围包括:燃油、机油、液压油等的补充,随车备品的准备,以及制动机性能的实验。

一、柴油发动机燃油的整备柴油发动机是在汽缸内将燃油的化学能转变为机械能的一种动力机械,因此,燃油时柴油发动机的“粮食”和动力,具有特别的重要作用。

1.燃油的规格与选用2.燃油整备注意事项(1)确认所用燃油的白哦好及质量状况。

(2)用专用设备加油,禁止与其他任何油种及其加油设备混用。

(3)加油口应设滤清器装置,防止异物混入。

(4)燃油加注量600L。

(5)加油完毕,拧紧注油口盖。

二、柴油发动机润滑油机油的整备1.机油的规格与选用因为机油黏度随温度而变化,所以对黏度等级(SAE标准)的选择是以柴油发动机工作处的环境温度为依据的。

2.机油整备注意事项三、齿轮润滑油的整备1.齿轮润滑油的规格与选用可供配砟整形车分动箱、车轴齿轮箱选用的润滑油有多种,推荐采用国产重负荷车辆齿轮油,标号85W90 GL-15,车轴齿轮箱也可选用85W140GL-15齿轮油。

补砟整道施工作业指导书

补砟整道施工作业指导书

补砟整道施工作业指导书1、作业制度1.1 施工作业执行文件:施工项目部下发的有效设计图纸、技术交底文件、《补砟整道作业指导书》、《铁路轨道工程施工技术指南》。

1.2 施工作业执行的强制性规范:《安全生产法》、《建设工程安全生产管理条例》、《铁路轨道工程施工技术指南》。

1.3 作业队制订的《﹡﹡作业队施工职责分工及岗位责任制制度》。

2、适用范围适用与有砟道床轨道工程上砟整道作业。

3、工艺流程见补砟整道的大型养路机械养护作业工艺框图五。

图五补砟整形的大型养路机械养护作业工艺框图4、施工要求铺轨后,为确保轨道稳定,需及时对线路进行补砟整道,达轨道达一定稳定状态后,进行单元轨焊(即将已铺设的500m长轨焊接成1-2km单元轨节),继续对线路补诈,大型机械哈养路机组整道,待线路达到初稳定状态,即可进行钢轨应力放散,线路锁定作业。

对锁定完的线路还要进行少量的补诈,精细整道,以最终使轨道线路达到稳定状态,轨面设计标高,道床密度道床刚度,道床横纵向阻力,轨道几何形态能够符合规定要求。

4.1 御砟组织根据底砟摊铺情况及道床设计标高,确定起道次数和起道量,结合日进度,确定日道砟要量,御诈次数和每次御砟量。

K13风动御砟车由机车牵引进行御砟,第一次御砟在铺轨后立即进行。

御砟量按设计面砟数量的65%控制,第二次御砟在maz机组作业一遍后进行,御砟量按设计数量的20%控制;maz机组作业两遍后御完剩下的道砟,约为设计量的15%.直至道床厚度达到设计标准,轨面高程符合设计规定要求。

4.2 补砟整道的施工方法大型机械化养整道作业由补砟,整形,起拨捣,动力稳定四部分组成,补砟整道均在长轨铺设后进行。

道床补砟采用k13风动御砟车,大养机组分次正道作业后线路即可大到初期稳定状态要求,然后进行线路锁定等作业。

(1)施工准备长钢轨铺设完成后,及时拆除影响机械化整道作业的线路设施及障碍,对线路进行测量,确定起,拨道量,在直线段标出起,拨道量,形式为“+→”,其中“+××”表示起道量,“→”表示拨道方向,“﹡﹡”表示拨道量,并标明起道起止点。

DPZ-440型双向配碴整形车作业指导书

DPZ-440型双向配碴整形车作业指导书
5) 在发动机停机时,必须将发动机卸载、降至怠速后再按停机按钮。非特殊
5
情况下,不得从负载工况突然停机。
5.1.2.3 仪表检查:发动机运转过程中,应仔细观察各仪表(机油压力2~6bar、 充电电流表指针指示在充电状态、充电电压表指针指示在24~28V等), 看显示是否正常,如有异常现象和不正常声音,应立即停机检查和排除。 5.1.2.4 风压检查:主风缸压力 700Kpa,列车管压力 500Kpa,均衡风缸压力为 500Kpa。 5.1.2.5 制动机性能试验 1) 单独制动性能试验(小闸)
1
1. 目的 规范 DPZ-440 型配碴整形车号位、作业流程、操作要点、注意事项,保证
人身、设备安全和作业质量,提高作业效率。 2. 适用范围 适用于本单位 DPZ-440 型双向配碴整形车。 3. 引用标准
下列文件中的条款通过本指导书的引用成为本指导书的条款,凡不注明日 期的引用文件,其最新版本适用于本指导书。
6) 运行接近障碍物或最终停车点,必须提前施加空气制动平稳减速。(列车管 和工作风缸压力充至 500kpa,移动空气制动阀手柄至制动位,当列车管减 压量达 40-50kpa 后,手柄再移至保压位,可多次重复以上操作,施行阶段 制动。需缓解时,手柄置缓解位时间应不少于 30s,确保列车管和工作风缸 压力充至 500kpa)。
手制动机处于制动位,小闸施加空气制动,松开手制动。全制动时,制动 缸最高压力 360kPa,制动缸压力自 0 升到 340kPa 小于 4s,自 360kPa 缓解至 35kPa 小于 5s;闸瓦对车轮作用正常。 2) 自动制动机性能试验(大闸)
列车均衡缸压力由 0 升至 480kPa 为 5-8s,自 500kPa 降至 360kPa 为 5-8s; 全制动时,制动缸压力由 0 升至最高压力 340-380kPa 为 8-9s,由最高压力缓 解至 35kPa 为 5-8s;紧急制动时,列车管压力排零时间小于 3s,制动缸升至最 高压力(450±10)kPa 为 6-9s;闸瓦对车轮作用正常。 3) 辅助制动性能试验
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

上海铁路局大型养路机械作业指导书配砟整形车作业指导书1.目的与要求1.1目的指导机组操作人员正确、安全地使用配砟整形车。

(以下简称配砟车)。

1.2要求作业人员熟悉作业流程,执行作业标准,清楚岗位风险,熟练掌握配砟车的各项操作规程。

2.适用范围2.1本作业指导书规定了配砟车作业过程的安全风险控制、作业条件、作业程序及要求、应急处置。

2.2本作业指导书适用于配砟车进行线路配砟作业。

其它配砟车机型可参照本作业指导书3.引用标准《铁路技术管理规程》、《行车组织规则》、《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》、《上海铁路局营业线施工安全管理实施细则》、《上海铁路局轨道车运行控制设备(GYK)司机操作手册(试行)》、《上海铁路局200-250km/h客运专线分散自律调度集中行车组织办法》、《上海铁路局“问路式”、“指路式”调车作业办法》、《上海铁路局营业线施工、检修作业驻站安全防护办法》、《行车运行速度160km/h及以上区段作业人员安全防护措施》、《上海铁路局电气化铁路安全实施细则》。

4.安全风险提示及控制(见表1)表1作业安全风险提示及控制表5.防护要求5.1本机施工防护由机长负责。

机组应有2名临时防护员(除机长外,另指定1名具备防护员资格的职工担任临时替补防护员)。

临时防护员必须经过防护员岗位培训并考试合格,取得防护员上岗证。

凡经过防护员培训合格的机组人员,施工时必须同时携带防护员上岗证。

5.1在两线间收、放作业装置,必须“先防护,再进入”,该时间段(自作业人员进入两线间至撤出两线间止)防护工作由机长担任,机组人员进入两线间必须先向机长报告,得到准许后方可进入。

5.2遇大机故障需在两线间抢修,机长必须参与时,由其指定机组胜任人员担当临时防护,并联系确认邻线无车。

5.3大修施工邻线来车信息由该地段现场防护员负责通知机长,维修施工邻线来车信息由驻站防护员通知机长。

5.4规范防护呼叫标准用语。

邻线来车信息传递:地面防护员接驻站联络员邻线来车信息后,负责向机长传递信息(维修施工由驻站防护员向机长传递)。

联系用语:防护员呼:“xx车机长,邻线上(下)行列车接近”,机长答:“邻线上(下)行列车接近,xx车机长明白”)。

此后,由机长或机长指派胜任人员负责担当本机组的防护工作。

6.作业条件6.1该机适用于铁路建设、大修和维修的配砟、匀砟、道床整形作业。

6.2配砟车作业时,必须封锁线路,通常与捣固车等作业车辆配合作业。

6.3当线间距<6.5m时,封锁时邻线速度应≤160Km/h。

6.4作业地段的曲线最大超高≤150mm、曲线半径≥250m、最大坡度≤33‰。

6.5工程线作业进入前,机长必须认真查看线路,高低方向平顺,水平不大于25mm,无严重三角坑;全断面清筛后线路必须先捣固,再配砟。

6.6作业时机组人员必须满足岗位设置要求。

7.作业流程及要求7.1作业流程图作业流程图见附图1。

附图1 作业流程图7.2施工准备7.2.1召开班前会7.2.1.1班组需在队施工计划会后召开班前会,班前会由工(班)长主持、工班全体职工、劳务工带班人员参加。

会议对上次施工、运行、保养情况进行总结,分析存在的问题,对标查找不足,进行整改;7.2.1.2根据施工计划会的施工方案和作业分工,布置次日工作,明确具体作业项目、施工地点、作业里程、车辆编组、开行计划、停车位置、节点时分、线路设备情况、作业标准、质量要求、人员分工等。

7.2.1.3维修作业时,机组全体人员参加班前会,获取当天作业的“三图两表”、“运行揭示调度命令”。

7.2.1.4司机、副司机共同参加交班会。

掌握大机编组及开行计划,明确运行分工及封锁施工时的停车地点及大机间分解、连挂顺序。

7.2.1.5交接运行区段行车运行揭示并简抄在司机手册上,司机、副司机学习掌握后在书面运行揭示上分别签字。

按人员、天气、车辆、时间、施工地点五方面开展运行安全预想并制订具体措施,记录在《司机手册》上。

7.2.2点名分工7.2.2.1宿营车至大机停放处应有安全通道(不跨越股道或站内正线),人员应集中集队行走。

7.2.2.2需跨越股道时,必须通过驻站防护确认无列车接近,由带班人员“眼看、手指、口呼”后指挥集体通过。

7.2.2.3人员到达大机停放点,做好安全预想,交待安全注意事项,安全卡控措施落实到岗到人,7.3车辆运行7.3.1出车前检查7.3.1.1机长确认机组人员全部到位后,按分工检查,两线间检查必须有专人防护。

7.3.1.2司机将代号(司机及副司机)、车次、线路号、车站号等数据输入GYK ,副司机对数据输入情况进行核对,共同确认GYK日期、时间正确。

7.3.1.3检查发动机燃油、机油、车轴齿轮箱、液压油箱和分动箱油位必须符合要求。

7.3.1.4启动发动机,观察发动机机油压力表、缸温表、充电电流表、电压表和发动机机油压力、发电机报警指示灯,确认正常。

7.3.1.5环车检查,确认动力传动及走行制动系统状态良好,中犁、侧犁和清扫装置等工作装置锁定安全可靠。

7.3.1.6检查确认各操作开关、按钮等处于正确位置。

7.3.1.7对GYK、列车无线调度通信设备(包括机车综合无线通信设备,统称为行车安全装备)进行性能试验,确认行车安全装备良好。

7.3.1.8本务机司机按规定将运行揭示输入GYK,无U 盘数据的采用人工输入办法,副司机对数据输入情况进行核对,附挂(重联)大机输入本车编组数据(长度、自重)。

7.3.1.9检查大机年鉴合格证、GYK、无线列调检测合格证、司乘人员的驾驶证齐全有效。

信号用具、安全防护用品齐全良好并在有效期内。

(见表2)表2 信号用具,安全防护用品表动机试验后,单阀全制动,撤除止轮器、防护红牌,确认操纵台作业装置锁定指示显示正常,揭挂安全揭示牌,确认“止轮器已取出”、“防护牌已撤除”、“作业装置经确认已锁定”全部为绿色后向工班长汇报。

7.3.1.10条件具备时进行走车试验。

7.3.1.11出入作业基地GYK设定为目视行车模式,驻地站调车、转线GYK设定为调车模式,严禁超过道岔、线路限速。

7.3.1.12严格执行正向操纵,各车司机加强联络,具有相同牵引特性的大机可同时用作动力(不超过三台),由本务司机通过无线电台统一指挥。

7.3.1.14认真执行“问路式”调车或“要道还道”制度,两人确认信号、线路、道岔标志,作业基地内走行速度最高不得超过10km/h。

7.3.1.15调车作业中首架调车信号机(首副手扳道岔)、穿越正线调车在穿正前最后一架信号机外必须停车,执行探头、移位、手比、呼唤制度,确认信号。

7.3.1.16调车走行时副司机必须立岗瞭望。

7.3.1.17车站调车转线时,必须认真确认站界,保持10m 及以上的安全距离,严禁盲目越出站界。

7.3.1.18高铁区段按转线计划表内容进行调车作业,使用机车综合无线通信设备(CIR)联系。

在未设调车信号的车站和线路上调车作业时,凭列车调度员准许越出站界调车的调度命令和进出站信号机的显示进行调车作业。

集中联锁区域执行“问路式”调车制度,非集中联锁区域执行要道还道制度。

7.3.1.19附挂运行时检查主、辅机转换阀处于被动位, 保证大闸处于运转位,小闸处于缓解位。

7.3.1.20检查完毕,运行前机长安排机组人员分别就位,并向工班长汇报。

7.3.1.21运行前主发动机熄火,途中不得启动。

7.3.2途中运行7.3.2.1附挂运行车组在发车站停妥,具备连挂条件后,应汇报车站值班员,列车进行简略试验时,认真观察车辆制动、缓解状态,确认正常。

7.3.2.2自运行车组自发车站停妥后,本务司机联系尾部司机,全列缓解试拉(缓解充风时间不得少于1分钟),确认连挂完好后,进行简略试验,列车管减压140Kpa,保压1min,泄漏不超过20kpa,缓解列车制动,尾部车风压达到定压,各车确认制动、缓解正常。

本务司机联系其他各车司机,制动保压待发。

7.3.2.3本务司机正确设定GYK监控模式,附挂车监控装置设定为重联模式。

工班长确认各车人员到岗,车门关闭。

本务机司机、副司机认真执行发车五联动,二人确认呼唤出站(发车进路)、机车信号显示正确,确认发车信号(复诵车站发车通知),确认大、小闸手柄在规定位置。

7.3.2.4与附挂车联系确认具备开车条件后,缓解列车制动,鸣笛后同时动车,动车后分别执行后部了望,按规定操作GYK“开车”键开车对标;高铁区段进、出站信号必须点灯(向封锁区间开行路用列车除外)。

7.3.2.5启动后司机应确认开车时间,出站后司机检查风、仪表显示及各开关位置,副司机记点。

运行中司机按照地面公里标进行监控装置的对标操作,每经过10km按照语音提示进行当前公里标的对标操作。

7.3.2.6两人确认信号,做到“彻底瞭望,确认信号,高声呼唤,手比眼看”,按规定鸣笛,认真执行车机联控、道机联控。

列车无线调度通信设备发生故障时,应在前方站停车报告。

7.3.2.7严格按信号显示要求运行,杜绝臆测行车,正确掌握运行速度。

运行中副司机提前提示前方运行揭示内容,并每经过一处在司机手册上划去一处。

7.3.2.8在接近桥梁、道口、曲线、隧道、鸣笛标、作业标、进出站等处所时按规定鸣笛,遇有信号显示不明或危及行车安全时,应及时采取减速或停车措施。

7.3.2.9运行中,司机发现封闭区段内有闲杂人员时,应及时用列车无线调度通信设备报告车站,并在司机手册上做好记录。

7.3.2.10遵守列车运行图规定的运行时刻和各项容许、限制速度以及监控装置速度控制模式设定的限制速度,不盲目赶点、等待和超速运行,确保安全行车。

通过站中心时,司机及时报点,出站后司机检查风、仪表显示及各开关位置,副司机记点。

7.3.2.11遇区间等信号运行时,应通过列车无线调度通信设备与车站取得联系,了解进路情况,并根据前行列车的运行速度,适当调整本车运行速度。

7.3.2.12随时检查制动主管、制动缸压力,确认制动机手柄位置正确,运行中重联大机严禁将制动手柄卡在下压缓解位。

7.3.2.13正确使用制动机,始发站开车后、途中进站停车前适时进行列车制动试验(试闸),检查全列车制动管贯通状态及制动力,列车缓解后重联大机司机应确认制动缸压力为0,必要时实施单独缓解。

7.3.2.14行驶在长大下坡道时,应适时制动,防止超速,严禁熄灭发动机空档溜坡。

7.3.2.15途中发生非正常情况(包括区间非正常停车),司机应立即用列车无线调度通信设备报告两端站、列车调度员。

如为大机故障时,应尽量维持运行到前方站内,停车处理,禁止盲目强迫运行。

若无法判断故障原因或无法自运行时,应及时请求救援。

7.3.2.16运行中正确使用行车安全装备,严禁擅自关机或变相关机。

当信号制式、信号上下行、电台频率发生变化时,要及时按规定转换相应开关、按键位置。
