支座筋与跨板负筋
板支座负筋长度怎么取？
板支座负筋长度怎么取？板支座负筋向跨内延伸长度取多少合适呢？目前工程师们普遍一律按净跨1/4取值，而忽略了它的前提条件 , 造成负筋设置长度不够 , 可能影响结构的承载能力。
土木君今天就跟大家一起讨论一下这个问题。
首先，我们看看《混凝土结构设计规范》GB 50010-2010是怎么规定这个板负筋延伸长度的。
9.1.4 采用分离式配筋的多跨板，板底钢筋宜全部伸入支座；支座负弯矩钢筋向跨内延伸的长度应根据负弯矩图确定，并满足钢筋锚固的要求。
第9.1.6条：按简支边或非受力边设计的现浇混凝土板，应设置板面构造钢筋，钢筋从混凝土梁边、柱边、墙边伸入板内的长度不宜小于l0／4，砌体墙支座处钢筋伸入板边的长度不宜小于l0／7，其中计算跨度l0对单向板按受力方向考虑，对双向板按短边方向考虑。
可以看出，规范仅仅对于板的非受力钢筋向跨内的延伸长度取为l0／4（或l0／7），而受力钢筋延伸的长度应根据负弯矩图确定，这就说明统一取为l0／4就不一定靠谱！在16G101-1中只规定了梁支座负筋的跨内延伸长度数值，对板支座负筋长度没作规定。
而在《钢筋混凝土构造手册》第四版中规定，当板的荷载均为均布荷载，相邻跨度相差≤20%，活载不大于恒载的3倍时，板取1/4；当活载大于恒载的3倍时，板应取1/3L。
可以看出，这里不是笼统的都取1/4，而且这里的1/4或1/3都是在荷载、跨度方面有前提条件的。
16G101-1第102页板钢筋构造▼16G101-1第84页梁钢筋构造▼《钢筋混凝土构造手册》中关于板钢筋附图▼为了更容易理解板负筋长度的计算原理，现通过几个具体例子，对连续板在均布荷载作用下弯矩分布进行解析。
（PS:例子数据来源于杨家睦所写《钢筋混凝土连续梁、板中间支座负筋的设置长度》）例 1 :一不等跨等荷载(为便于说明 , 假定全部承受均布恒载)四跨连续板的荷载简图和弯矩图如图 1 所示。
从本例子中可以看出不等跨板承受大小相等的恒载时 , 在支座B和D两边的负弯矩长度 , 凡短跨的负弯矩长度均比相邻的较长跨的负弯矩长度长。
梁、柱、板钢筋工程算量规则
梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当（hc-保护层）即直锚长度>LaE时，表明梁支座足够宽，上部纵筋可以直锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度 =Ln＋2max[(LaE ),(0.5hc＋5d )]其中：Ln ——通跨净长；LaE ——锚固长度；hc ——柱截面沿框架方向的高度（即支座宽度）；(2)当(hc-保护层)即直锚长度≤LaE时，表明梁支座不能满足直锚长度，上部纵筋必须弯锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度=Ln＋2max[(LaE),(0.4LaE＋15d ),(支座宽－保护层＋弯折15d )]2.楼层框架梁上部支座负筋长度的算法（1）左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]（2）中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注：Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度＝净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋（1）当端支座足够大时，直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]（2）当支座不能满足直锚长度时，必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋（1）当拉筋同时勾住主筋和箍筋时：拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2（2）当拉筋只勾住主筋时：拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍，拉筋根数=（Ln-50×2）/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时，必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2）当支座不能满足直锚长度时，必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数：[max(梁高hb×2，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数: [max(梁高hb×1.5，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1五、吊筋的算法吊筋长度=次梁宽b＋2×50＋2×（梁高－2×保护层）/sin45°(或60°)＋2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100，附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）×2屋面框架梁上部负筋长度=净跨/3(4)+（左端支座宽-保护层）+弯折（梁高-保护层）例题：解：KZ1:450mm×450mm；抗震等级二级；C30混凝土；c=25mm；LaE=34d hc-c=450-25=425mm<LaE=34d=850mm，钢筋需要弯锚上部贯通筋：（10800-450）+2×850=12050mm N=2支座负筋：第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋：第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋：第一跨（6600-450）+2×850=7850mm N=4第二跨（4200-450）+2×850=5450mm N=3构造筋：(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数：(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数：第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算（1）柱直接生根于基础板；（2）柱生根于基础梁上基础插筋长度＝弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h：基础厚度；h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度＝-1层层高-（-1层非连接区hn/3）+1层非连接区hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是hn/3，净高其余均为max（1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度＝1层层高-1层非连接区hn/3+max(hn/6，hc，500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max(hn/6，hc，500)4.顶层柱纵筋计算（1）顶层中柱纵筋计算中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max(hn/6，hc，500)注：当直锚长度＜laE，且顶层为现浇混凝土板，其强度等级≥C20，板厚≥80mm时（2）顶层边柱纵筋计算情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧纵筋只有65%锚入梁内；顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE（65%）2号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）+8d（35%）3号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B：当顶板为现浇板，混凝土强度等级≥C20、板厚≥80mm时，边柱外侧纵筋100%锚入梁及板内；顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C：当柱外侧纵向钢筋配率大于1.2%时，边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d（3）顶层角柱纵筋计算顶层角柱两面有梁，其纵向钢筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开，在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d＞28时，不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数＝(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数＝[hn(-1层)/3-50]/加密间距+1梁下根数＝[hn(1层)/3]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-13.1层箍筋根数计算根部根数＝[hn(1层)/3]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数＝max[hn(2层)/6，hc，500]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1例题：楼层框架梁均为300mm×650mm，混凝土等级C30，板厚100mm，抗震等级二级，基础为800mm的筏板基础,计算：柱的钢筋工程量，钢筋采用电渣压力焊连接。

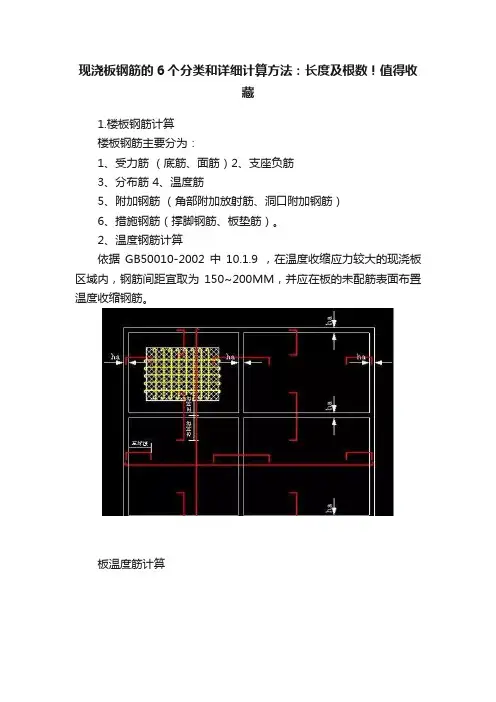

现浇板钢筋的6个分类和详细计算方法：长度及根数！值得收藏
现浇板钢筋的6个分类和详细计算方法：长度及根数！值得收藏1.楼板钢筋计算楼板钢筋主要分为：1、受力筋（底筋、面筋）2、支座负筋3、分布筋4、温度筋5、附加钢筋（角部附加放射筋、洞口附加钢筋）6、措施钢筋（撑脚钢筋、板垫筋）。
2、温度钢筋计算依据GB50010-2002 中10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM，并应在板的未配筋表面布置温度收缩钢筋。
板温度筋计算温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1 板锅底状变形与最佳配筋（1）图左：板在竖向荷载作用下的锅底状变形（2）图中：1/2起步布置不符合变形法则（3）图右：中间加密才是好钢用在刀刃上，与变形吻合单向板与双向板的变形比较楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。
楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。
下列部位须配置双层双向板钢筋（1）顶层板（2）地下室顶板（3）转换层（4）平面复杂的楼层（5）开洞过大的楼层。
（6）房屋的外角。
（7）管线密集的楼板。
（8）其它质量触目惊心，板负筋形同虚设！双层双向钢筋刚性好！3、板受力筋计算板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d *2简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。
当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。
板底钢筋的支座－伸进长度其它情况伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）伸进长度≥La（锚固长度）伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距4、板负筋计算板负筋长度的计算伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la时即可弯折，不必伸至对边再弯。
板支座负筋计算
2021/10/10
31
2021/10/10
32
中间不用布置分 布筋
2021/10/10
33
完
2021/10/10
34
规范不同、地区不同、 设计院不同、施工单位 不同…… 都会导致分布筋长度计 算的方法不同！我们大 致可以归为下列三种算 法：
方式一：分布筋和 负筋搭接一定的长度， 如150、300mm
方式二：分布筋长 度＝轴线长度
方式三：分布筋长 度＝按照负筋布置范围 计算
在方式二、方式三下的 钢筋计算公式是什么？
8
板分布筋计算
2021/10/10
9
板分布筋计算
2021/10/10
10
板分布筋计算
2021/10/10
上端双侧布置，下端单 侧布置，支座负筋在相 邻板之间的布置范围
11
计算图中蓝颜色的 支座负筋长度、根 数以及负筋分布筋 的长度根数，板负 筋从梁边起算，板 四周的两宽度均为 200mm
板负筋
2021/10/10
28
计算右图板钢筋
受力筋 负筋 分布筋
板案例1
1、手工计算右图中的受力 筋、负筋、分布筋，须注 意统一计算方法，如分布 筋根数计算、受力筋伸入 长度计算、负筋锚入长度 计算。
2021/10/10
板厚120mm
分布筋采用
Φ6@300
29
此处不用布置分 布筋
2021/10/10
30
2021/10/10
27
中间支座负筋的分布筋的根数计算
在手工计算过程中，往 往不像上面给出的计算 公式那样精确，一般会 按“（布筋范围1 +布 筋范围2 ）/间距+1” 计算，而严格意义上讲， 两侧应该分别按端支座 分布筋根数计算方式计 算。
板及板筋平法解析
中间支座的钢筋构造
一． 上部非贯通筋：向跨内延伸长度详设计标注
二． 贯通纵筋，第一根钢筋距梁边也可以为50mm（12G9011）
板上部非贯通筋（扣筋）
一． 支座钢筋和跨板负筋 二． 弯折（腿长）扣一个保护层：保护层保护一个面或者
一条线。 三． 相邻两跨间的梁（墙）上不布置非贯通筋
四． 分布筋：非贯通筋延伸长度区域
跨板负筋合并计算
一． 同一板块跨板负筋配筋相同，可以合并计算， 即由单跨变成了双跨，注意两跨交界梁处的钢 筋（单侧跨板负筋/负筋）
二． 对于一些跨度非常小，往往不标注跨数，也称 之为最大区域布筋
这两负筋是什么意思
一．超过了双向了！设计院画重了
某支座段处少了非贯通筋
一．看镜像处如何标注；
二．同板块同方向处的支座钢筋，由双侧伸 出段变成了单侧伸出段；由跨板负筋变 成支座钢筋
双层双向
一． 贯通筋：底筋 和负筋，斜线即为布置区域的对 角线
挑板
一． 延伸悬挑板和纯悬挑 板
二． 分布钢筋的根数一般 直接数钢筋横断个数
三． 延伸悬挑板的延伸钢 筋和板块内的跨板负 筋/底筋/负筋联系起来 计算
屋面板和转化层板
一．一般为双层双向，多文字说明 二．钢筋线注
集中标注贯通筋，原位标注非贯通筋
非贯通钢筋和分布筋P94
一．分布筋是构造钢筋，拐角处必须布置一 根分布筋。
抗裂钢筋 温度钢筋P94
一．由设计者确定是否要设置
板其他
一．悬挑板XB 折板配筋 P95 二．板加腋 局部升降板P99-100 三．板开洞P101-102
悬挑板阳角放射筋P103
一．13G101-11 5-10
板翻边FB P50
四． 往往依据钢筋线的端部分别的看贯通筋和跨板负筋跨过 的板块，非贯通筋跨过的支座段
为何板构件的上部要设置支座负筋
板构件的上部设置支座负筋是为了有效地承载和传递构件的荷载，并使板构件具备稳定性和安全性。
具体原因如下：
1. 承载荷载：板构件通常承受着来自上部结构、自身重量和其他附加荷载的作用力。
支座负筋可以通过与支座的联结，将这些荷载有效地传递到底部的支座上，避免局部应力过大，保证整个板构件的稳定性。
2. 分散荷载：通过设置支座负筋，可以将承载荷载均匀地分散到整个板构件的底部支座上。
这样可以减小支座的应力集中，减小板构件在底部的变形和挠度，提高承载能力和稳定性。
3. 强化底部：支座负筋作为承重构件的底部增加了横向方向的刚度，避免了底部的水平移动和变形。
这样可以提高板构件的整体刚度，减小荷载对板构件产生的弯曲和变形，确保结构的稳定和安全。
4. 联结支座：支座负筋可以通过与支座的联结，将板构件与支座固定在一起，形成一个整体结构。
这样可以增加板构件与支座之间的连接强度和刚度，提高整个结构的稳定性和抗震性。
综上所述，设置支座负筋可以有效地承载和传递荷载，分散荷载，强化底部，联结支座，提高板构件的稳定性和安全性。
这是板构件设计中不可或缺的一部分。
板支座负筋系数
板支座负筋系数
板支座负筋系数是指在建筑结构中使用的一种连接装置。
它的作用是通过固定在混凝土板与支座之间，使得板与支座之间能够形成稳定的连接，以承受楼板的重量和外部荷载。
本文将介绍板支座负筋系数的基本概念和作用。
首先，板支座负筋系数是指板与支座之间负筋的数量和尺寸。
负筋是指板上的钢筋，它们被固定在支座上，通过与混凝土板的连接，以增加结构的稳定性和承载能力。
负筋的数量和尺寸需要根据具体的结构设计要求进行计算和确定。
其次，板支座负筋系数的作用是增加板与支座之间的摩擦力和连接强度。
通过增加负筋的数量和尺寸，可以提高板与支座之间的摩擦阻力，使得结构更加稳定。
此外，负筋还可以增加板与支座之间的连接强度，使得结构能够承受更大的荷载。
在实际的工程应用中，板支座负筋系数的选择需要根据具体的结构要求和设计标准进行确定。
一般来说，负筋的数量和尺寸需要满足
结构的承载能力和变形要求。
同时，还需要考虑材料的可靠性和施工的可行性。
最后，板支座负筋系数的正确选择对于结构的安全性和稳定性具有重要的意义。
如果选择的负筋系数不合理，可能会导致结构的不稳定和损坏。
因此，在设计和施工过程中，需要经过科学的计算和严格的控制，以确保负筋系数的准确和合理。
总之，板支座负筋系数是建筑结构中一个重要的连接装置。
它能够增加板与支座之间的摩擦力和连接强度，提高结构的稳定性和承载能力。
正确选择和控制负筋系数对于结构的安全性和稳定性至关重要，需要在设计和施工中予以重视。
板支座负筋标注
板支座负筋标注
板支座负筋在图纸上表示方法如图：
支座有负筋，是相对而言的，一般指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
梁支座上部纵向受力钢筋，有贯通与非贯通之分。
一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,，通常指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。
端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。
扩展资料：
计算方法
端支座负筋长度：
第一排钢筋长度 = 本跨净跨长/ 3 + 锚固（相邻两跨都有负筋
时取长跨净跨长/ 3 +锚固）；第二排钢筋长度 = 本跨净跨长 / 4 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 4+锚固）。
注：
1、锚固长度同梁上部贯通筋锚固；
2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。
中间支座负筋长度：
第一排钢筋长度 = 2 * Ln/3 + 支座宽度；第二排钢筋长度 = 2 * Ln/4 + 支座宽度。
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为：该跨净跨长+（Ln/3+前中间支座值）+（Ln/3+后中间支座值）；第二排为：该跨净跨长+（Ln/4+前中间支座值）+（Ln/4+后中间支座值）。
其他钢筋计算同首跨钢筋计算。
LN为支座两边跨较大值。
现浇板中跨板受力筋、通长筋、贯通筋、构造筋、架立筋、分布筋、负筋定义
现浇板中跨板受力筋、通长筋、贯通筋、构造筋、架立筋、分布筋、负筋定义1.受力筋也叫主筋，是指在混凝土结构中，对受弯、压、拉等基本构件配置的主要用来承受由荷载引起的拉应力或者压应力的钢筋，其作用是使构件的承载力满足结构功能要求。
承受拉应力的通常称为纵向受拉钢筋、受拉钢筋，承受压应力的通常称为纵向受压钢筋、受压筋，统称受力筋。
2.通长筋：就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。
3.贯通筋：是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
4.构造筋：满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋，如：混凝土结构中梁的架立筋、纵向构造钢筋（其配置在梁侧中部，俗称腰筋）。
5.架立筋：在混凝土构件中起架立作用（固定箍筋位置）形成钢筋笼骨架的构造钢筋，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配受压筋（称单筋截面梁），那在做钢筋骨架的时候，理论上梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根钢筋布置在上面的两角，计算上不考虑其受力，但实际上受压，同时起到抵抗混凝土的收缩应力或者温度应力，这就是架立筋。
如梁根据承载力计算的需要既配置受拉纵筋也配受压钢筋（称双筋截面梁），则不需另外配置架立钢筋。
当梁的支座处上部有负弯矩钢筋时，架立筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。
搭接时也要满足搭接长度的要求并应绑扎。
架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架立筋在支座处也可承担一部份负弯矩。
6.分布筋：分布筋出现在板中，布置在受力钢筋的内侧，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在平行于受力钢筋方向产生的裂缝。
板负筋钢筋计算公式
板负筋钢筋计算公式
1.板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度
*2
板面受力筋单根长度=净跨长+锚固长度*2
板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1
伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max(1/2
支座宽，5d)
端支座为砌体墙时，伸出长度=max(1/2墙厚，120，板厚)
180°弯钩长度=6.25d(当钢筋为一级钢时，末端需加180°弯钩) 锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
分布范围=净跨长-1/2板筋间距*2
2.端支座板负筋长度=锚入长度+板内净尺寸+弯折长度
中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2(注
意标注的长度是否含支座宽)
负筋根数=布筋范围/板负筋间距+1
锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
弯折长度：板厚-保护层*2(保护层为板的保护层)
布筋范围：净跨长-1/2板筋间距*2
3.分布筋单根长度=净跨(轴线)长度-负筋标注长度*2+搭接长度*2
搭接长度：分布筋与负筋的搭接长度为150mm
端支座分布筋根数=(负筋板内净长-1/2板分布筋间距)/分布筋间距+1
中间支座分布筋根数=(左侧板内净长-1/2板分布筋间距)/分布筋间距+1+(右侧板内净长-1/2板分布筋间距)/分布筋间距+1。
《建筑工程管理》5.3.1板钢筋手工算量-上部非贯通筋计算
锚入长度取15d和伸入梁或墙内水平长度之和，为简化计算，伸 入进支座长度可取支座宽度减速去支座保护层厚度。 详图见16G101-1 P100
3）板负筋的根数计算
16G101-1 P99
12 跨板受力筋
跨板受力筋长度计算公式与板负筋相似，可参考两种板负筋长度计算公式进行计算。 跨板受力筋的根数计算与板负筋相同。
13 实例
位置：一层顶板配筋图，1号轴线，A、B号 轴线间，编号为3的板负筋为端支座负筋， 标注长度为1300mm。
锚固长度 弯钩长度 跨内净长 弯折长度
跨内净长
起步距离
注意：如果支座宽度不能满 足直锚，则锚固长度为15d支 座宽度-支座保护层厚度
课后思考 1、完成相关习题。 2、熟量
1 板支座非贯通筋算量 板支座非贯通筋包括： １）板支座负筋 ２）跨板受力筋
11 板支座负筋 1）中间支座负筋长度计算
注意尺寸标 注的位置
弯折长度一般取板厚减去2倍的保护层
2）端支座负筋长度计算 长度＝锚入长度弯勾＋板内净尺寸＋弯折长度
2）端支座负筋长度计算
建筑识图入门，板内钢筋类型
建筑识图入门，板内钢筋类型板内钢筋类型
板钢筋
板钢筋图纸
1、板受力筋
一般为贯穿整张板或多张板的钢筋称着受力筋，也是板中较粗的钢筋，用于底层称底筋，用于面层称面筋。
贯穿一块或多块板并伸入相邻板内一部分的面层板钢筋称为跨板受力筋。
2、板负筋
板负筋也称为板支座筋，一端锚入支座（支座可以梁也可以墙），另一端伸入板里面有一定长度用于面层板筋称单边板负筋；跨在支座上的中间位置，两端分别伸入相邻两板内有一定长度的面层板钢筋称双边板负筋。
板分布筋是用于固定板负筋、跨板受力筋，使其钢筋间距保持相同。
3、板分布筋
分布筋指的是与受力筋或板负筋垂直分布的钢筋，固定其位置。
4、板温度筋
在温度、收缩应力较大的现浇板区域内，应在板的末配筋表面布置温度收缩钢筋
5、马凳筋
马凳筋，它的形状像凳子俗称马凳，也可以叫撑筋。
用于两层板钢筋中间，起固定上层板钢筋的作用。
马凳筋∏型
马凳筋一字型。
板负筋、跨板受力筋布置范围
板负筋、跨板受力筋布置范围嘿，朋友！咱们今天来聊聊板负筋和跨板受力筋布置范围这个事儿。
您想想啊，这房子就像一个大机器，每个零部件都得在合适的位置才能正常运转。
板负筋和跨板受力筋那就是这房子的重要“零部件”，它们布置的范围要是不对，这房子能结实吗？先来说说板负筋。
这板负筋就好比是房子的“脊梁骨”，承担着重要的支撑作用。
它的布置范围那可得讲究，一般是在板的支座处，比如说梁边、墙边这些地方。
为啥呢？您琢磨琢磨，这些地方受力大呀，不得有个坚强的“卫士”来守护嘛！要是布置得乱七八糟，这板子能承受得住上面的重量吗？那不得像个脆弱的小草，风一吹就倒啦？再看看跨板受力筋。
它就像是一条能连接多个“阵地”的“钢铁锁链”。
跨板受力筋的布置范围，往往是跨越多个板的区域。
这是为啥呢？您想想，要是一片板子孤立无援，是不是容易出问题？有了跨板受力筋，就能把多个板子紧紧地“团结”在一起，共同受力，共同抵抗外界的压力。
比如说，在一个大房间里，跨度比较大，如果没有合理布置跨板受力筋，那这板子中间是不是容易往下塌？就像一张没有撑住的大床，睡在上面能踏实吗？还有啊，在布置的时候，要根据板的厚度、跨度、荷载等因素来综合考虑。
这就好比给人穿衣服，得量体裁衣，太大了不合身，太小了又穿不进去。
要是不考虑这些因素，随便布置，那能行吗？另外，施工的时候也得小心谨慎。
工人师傅们就像是精细的工匠，得把每一根钢筋都放在该放的地方。
要是粗心大意，放错了位置，那可就麻烦大啦！这房子的质量能有保障吗？总之，板负筋和跨板受力筋的布置范围可不是小事，关系着房子的安全和稳定。
咱们可不能马虎对待，得像对待宝贝一样精心设计、精心施工。
您说是不是这个理儿？。
板支座负筋范围
板支座负筋范围
板支座负筋范围是指在板支座上采用负筋设计的一种方法。
负筋是指在构件截面正面或边缘的拉应力区域中设置的筋。
在板支座上设置负筋的目的是增加构件的抗弯强度和承载能力。
负筋的安装位置一般位于板支座正下方，与正筋呈交错排布。
负筋的数量和间距要根据设计要求确定，通常根据构件的受力情况和构件跨度的大小而定。
负筋的长度一般很短，通常限制在板支座长度范围内。
负筋的截面形状可以采用钢筋或钢板的形式，具体形式根据设计要求和施工方便性而定。
在板支座负筋范围内，负筋起到增加截面抗弯和承载能力的作用。
负筋能够抵抗构件受到的拉应力，提高构件的受力性能，使其能够更好地承受荷载。
因此，在板支座设计中合理设置负筋是非常重要的。
负筋、跨板受力筋、面筋、温度筋的区别？
负筋、跨板受力筋、面筋、温度筋的区别？
【解答】:支座有负筋，是相对而言的，一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
一般结构构件受力弯矩分正弯矩和负弯矩，抵抗负弯矩所配备的钢筋称为负筋，一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。
负筋位置:对于现浇肋形楼盖，主梁的负筋在下部，次梁的负筋在中部，板的负筋在上部。
板受力筋是指现浇板或预制板中承受拉力的底部钢筋，此外现浇板中还有面筋，主要起约束板底钢筋作用。
温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固 .。
(完整word)板支座负筋的长度取值依据
板支座负筋的长度取值依据双向板的支座负筋延伸长度取计算跨度的1/4,这个规定的理论依据是什么呢？有人说根据双向板的受力分布得到的，但是还是不理解这个1/4具体怎么来的。
问过一些人，也不知道什么原因，烦请您指点下。
另外，我们处理板支座配筋是按照净跨的1/4来配,有人说是净跨更接近计算跨度，这样是否合理？”板支座负筋延伸长度取计算跨度（或净跨）的1/4，这应该是近似值，究竟取多少值应根据受力分布,一般教科书上有这样的解析.你设计院一律按净跨1/4来配，不管是设计还是钢筋翻样，简则简矣，可省心很多，钢筋软件不必要求用户输入支座钢筋的长度，可直接根据跨度来判断自动计算，但是否合理是有问号的。
根据《混凝土结构设计规范》第 9。
1.4：支座负弯矩钢筋向跨内延伸的长度应根据弯矩图确定。
规范上没规定1/4，要求根据弯矩图确定，1/4应该是经验值或是约定俗成，如用弹性法塑性法等精确的计算方法计算求取,不仅费事,也无必要。
第9。
1。
6条:按简支边或非受力边设计的现浇混凝土板,应设置板面构造钢筋，钢筋伸入板内的长度不宜小于L0/4。
其中计算跨度L0对单向板按受力方向考虑，对双向板按短边方向考虑。
长边与短边长度之小于3.0时，按双向板计算，长边与短边长度之不小于3.0时，按单向板计算。
板面构造钢筋伸入板内长度规范允许按L0/4计算.人们之所以考虑到这个问题是因为梁支座负筋长度取1/3和1/4而产生的联想和惯性思维，平法图集只对梁支座负筋规定了长度取值，对板支座负筋长度没作规定。
板和梁的实际受力状态还是有差别的，即使是单向板,非受力方向支座也能提供足够支持，从而根据经验，取1/4也是足够的.规范上讲按弯矩图确定支座负筋长度的做法倒是正确，不过实际操作起来麻烦，所以，一般设计也是按构造规定的1/4取。
并且,一般也不会精确到厘米和毫米级,大都是取整数，所以,是近似或略大于板净跨1/4。
当板的荷载均为均布荷载,相邻跨度相差≤20％，活载不大于恒载的3倍时，板取1/4;当活载大于恒载的3倍时，板应取1/3L.而不是笼统的都取1/4,并且，1/4取值不只是根据本跨净跨，而是根据相邻两跨。
板钢筋计算之板负筋 (支座筋)
支座负筋支座负筋分为单标注支座负筋和双标注支座负筋。
（１）双标注支座负筋长度L＝左长度+右长度+左弯折+ 右弯折其中：“左弯折、右弯折”的算法有如下两种可供选择：“板厚–2*保护层”或“板厚–保护层”。
下面举例计算双标注支座负筋的长度；工程名称培训工程，第2标准层，3自然层，板砼强度为20，板厚为120mm，保护层为20mm，非抗震。
计算图中右下角的双标注支座钢筋（6、7轴之间），该支座梁宽度是250mm，，左右长度各是1200m。
钢筋的数据为A10-150.如下图：支座负筋的长度L=左长度+右长度+支座宽度+左弯折+右弯折=1200+1200+250+（120-40）*2=2650+80+80=2810（２）单标注支座负筋单标注负筋，即负筋的左右长度有一端标注为0值的钢筋。
长度L＝左长度（或右长度）+左弯折+ 右弯折其中“左弯折、右弯折”的算法有如下两种可供选择：“板厚–2*保护层”或“板厚–保护层”。
单标注支座负筋标注长度位置，有四个选项：A：支座内边线，即单标注支座负筋标注长度位置为支座内边线；B：支座轴线，即单标注支座负筋标注长度位置为支座轴线；C：支座中心线，即单标注支座负筋标注长度位置为支座中心线；D：支座外边线，即单标注支座负筋标注长度位置为支座外边线；单标注负筋锚入支座的长度，有四个选项：A：la ，钢筋的锚固长度；B：0.4 la +15*d，钢筋的锚固长度的0.4倍+钢筋直径的15倍；C：支座宽-支座保护层+板厚-2*保护层；D：伸过支座中心线+板厚-2*保护层；下面举例计算单标注支座负筋的长度；工程名称培训工程，第2标准层，3自然层，板砼强度为20，板厚为120mm，保护层为20mm，非抗震。
计算图中右下角的单标注支座钢筋，该支座梁宽度是300mm，，左长度各是1200m。
钢筋的数据为A10-150.如下图：则该单边支座负筋的长度L=左长度+左弯折+ 右弯折=1200+(120-20*2)+ 支座宽-支座保护层+板厚-2*保护层=1200+80+(300-30+120-40)=1200+80+270+80=80+1470+80=1470+160=1630 钢筋根数的算法与板底通长钢筋一致，不在详讲！5、支座负筋的分布筋分布筋长度计算，一般有三个选择A：和负筋搭接计算；B：按照轴线长度计算，即按照布置负筋的轴线长度进行计算；C：按照负筋布置长度计算，即按照负筋布置的长度进行计算；分布筋与负筋的搭接长度，一般是150，可以修改分布筋根数计算，有两种选择A：根数向上取整加1，即不管余数为多小（非0），向上进位再加1。
钢筋的计算公式
钢筋的梁、柱、板的计算公式框架梁上部钢筋计算上部通长筋:长度＝各跨长之和L净长-左支座内侧a2－右支座内侧a3+左锚固+右锚固端支座负筋:第一排钢筋长度＝本跨净跨长/3+锚固第二排钢筋长度＝本跨净跨长/4+锚固中间支座负筋:第一排钢筋长度＝2*Ln/3+支座宽度第二排钢筋长度＝2*Ln/4+支座宽度架立筋:长度＝本跨净跨长－左侧负筋伸入长度－右侧负筋伸入长度+2*搭接上部通长筋有悬臂L=各跨长之和+悬臂跨长+左端支座左半宽-2*BHC+max{La E-支座宽+BHC；15d}+12dmax{La E-支座宽+BHC；15d}表示在这两个值中取较大值上部端支座负筋L=Ln/3(Ln为净跨值）+支座宽-BHC+max{LaE-支座宽+BHC；15d}上部中间支座负筋（2）支座2两端上部一排筋L=2*Ln/3(Ln为支座两边较大一跨净跨值）+支座宽上部中间支座负筋（3）支座2两端上部二排筋L=2*Ln/4(Ln为支座两边较大一跨净跨值）+支座宽上部端支座负筋（有悬臂长）L=Ln/3(Ln为支座净跨值）+支座宽+悬臂长-BHC框架梁下部钢筋计算下部通长筋长度＝各跨长之和-左支座内侧a2-右支座内侧a3+左锚固+右锚固下部非通长钢筋长度＝净跨长度+左锚固+右锚固下部不伸入支座筋长度=净跨长度－2*0.1Ln(Ln为本跨净跨长度)下部非通长钢筋（1）下部第一跨纵筋L=Ln(净跨长度)+支座宽-BHC+max{Lae;0.5Hc+5d}+max{Lae-支座+BHC;15d}框架梁箍筋计算箍筋长度计算长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw箍筋根数计算根数＝2*[(加密区长度－50)/加密间距+1]+(非加密区长度/非加密间距－1)=2*[(加密区长度－50)/加密间距]+(非加密区长度/非加密间距)+1梁附加钢筋计算侧面纵向构造钢筋L＝Ln(净跨长度)+2*15d侧面纵向抗扭钢筋L＝Ln(净跨长度)+2*锚固长度拉筋L＝梁宽－2*保护层+2*11.9d+2*d 吊筋L＝2*20d+2*斜段长度+次梁宽度+2*50次梁附加箍筋次梁加筋箍筋长度同箍筋长度计算柱钢筋考虑相邻纵筋连接接头需错开，纵筋要分两部分计算基础纵筋部分(1)6B25L1=底部弯折+(基础高-BHC)+基础顶面到上层接头的距离(满足>=Hn/3) +与上层纵筋搭接L le(若采用焊接，搭接长度为0)L2=底部弯折+(基础高-BHC)+基础顶面到上层接头的距离+纵筋交错距离+与上层纵筋搭接L le(若采用焊接，搭接长度为0)L1=首层层高-基础顶面到上层接头距离Hn/3+上层楼面距接头距离L2=首层层高-(基础顶面到上层接头距离Hn/3+纵筋交错距离)+上层楼面距接头距离+纵筋交错距离顶层柱纵筋L1=层高-本层楼面距接头距离-梁高(H b)+柱头锚固L2=层高-(本层楼面距接头距离+本层相邻纵筋交错距离)-梁高+柱头锚固箍筋根数首层加密区长度= Hn/3+H b+Max{Hc(柱截面长边尺寸);Hn/6;500}板负筋分布筋长度、根数计算1.负筋分布筋带弯钩长度＝轴线长度－负筋(同向)标注长度*2+搭接长度*2+弯钩*22.负筋分布筋不带弯钩长度＝轴线长度－负筋(同向)标注长度*2+搭接长度*2根数＝(负筋板内净长－50)/分布筋间距＋1温度筋长度、根数计算长度＝轴线长度－左右负筋伸入跨内长度之和＋搭接长度*2+弯勾*2根数＝(轴线长度－左右负筋伸入跨内长度之和)/间距＋1(1)双标注支座负筋长度长度＝左长度+右长度+左弯折+右弯折弯折长度=板厚-BHC(2)单标注支座负筋长度长度=左/右锚入长度+左弯折+ 右弯折单标注负筋锚入支座的长度，有四个选项A：la钢筋的锚固长度；B：0.4la +15dC：支座宽-支座保护层+板厚-2*保护层D：伸过支座中心线+板厚-2*保护层钢筋长度＝净跨+伸进长度*2+6.25d*2Ⅰ级钢筋底筋长度L= 净跨+伸入左右支座长度max{支座宽/2;5d}+弯钩6.25d*2Ⅰ级钢筋，设置180度弯钩6.25d;冷轧带肋筋和螺纹钢筋不设弯钩若设计了弯折，则要计算弯折弯折长度＝板厚-2×保护层。
