消防系统各种工作压力镀锌钢管壁厚对照表
消防标准系统各种工作压力镀锌钢管壁厚对照表
消防系统各种工作压力镀锌钢管壁厚对照表消防系统各种工作压力镀锌钢管壁厚对照表本文由小口径厚壁钢管生产供应商，自动喷水灭火系统各种工作压力镀锌钢管壁厚对照表管道壁厚设计说明应该有，图纸上没有的话,你可以查通用说明,给你个我自己的表格，这个系列应该是国标管。
管壁厚度误差公差你可以查相关标准。
国标规定一般消防用镀锌无缝钢管都是内径65，100,150的钢管，壁厚 3MM~4。
5MM之间规格外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺）镀锌管(6米定尺)米重kg 根重kg 米重kg 根重kg公称内径英寸DN15 1/2 21。
3 2.8 2。
45 1.28 7。
68 1.357 8。
14DN20 3/4 26。
9 2.8 2.45 1。
66 9。
96 1。
76 10。
56DN25 1 33。
7 3.2 2。
8 2.41 14.46 2。
554 15。
32DN32 1。
25 42。
4 3.5 3。
06 3.36 20。
16 3.56 21.36 DN40 1.5 48.3 3。
5 3。
06 3.87 23.22 4。
10 24.60DN50 2 60。
3 3。
8 3。
325 5.29 31。
74 5。
607 33.64 DN65 2。
5 76。
1 4。
0 3。
5 7。
11 42。
66 7.536 45.21 DN80 3 88.9 4。
0 8.38 50。
28 8。
88 53。
28DN100 4 114。
3 4.0 10。
88 65。
28 11.53 69。
18 DN125 5 140 4。
5 15。
04 90.24 15.942 98。
65DN150 6 168.3 4。
5 18。
18 109。
08 19.27 115。
62 DN200 8 219.1 6。
0（焊管）31.53 189.18DN200 8 219.1 6。
5(热镀锌) 36.12 216.72。

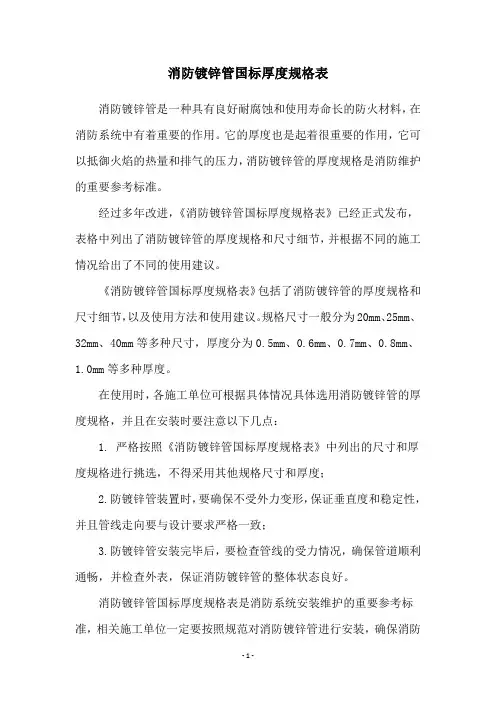

消防镀锌管国标厚度规格表
消防镀锌管国标厚度规格表
消防镀锌管是一种具有良好耐腐蚀和使用寿命长的防火材料，在消防系统中有着重要的作用。
它的厚度也是起着很重要的作用，它可以抵御火焰的热量和排气的压力，消防镀锌管的厚度规格是消防维护的重要参考标准。
经过多年改进，《消防镀锌管国标厚度规格表》已经正式发布，表格中列出了消防镀锌管的厚度规格和尺寸细节，并根据不同的施工情况给出了不同的使用建议。
《消防镀锌管国标厚度规格表》包括了消防镀锌管的厚度规格和尺寸细节，以及使用方法和使用建议。
规格尺寸一般分为20mm、25mm、32mm、40mm等多种尺寸，厚度分为0.5mm、0.6mm、0.7mm、0.8mm、1.0mm等多种厚度。
在使用时，各施工单位可根据具体情况具体选用消防镀锌管的厚度规格，并且在安装时要注意以下几点：
1. 严格按照《消防镀锌管国标厚度规格表》中列出的尺寸和厚度规格进行挑选，不得采用其他规格尺寸和厚度；
2.防镀锌管装置时，要确保不受外力变形，保证垂直度和稳定性，并且管线走向要与设计要求严格一致；
3.防镀锌管安装完毕后，要检查管线的受力情况，确保管道顺利通畅，并检查外表，保证消防镀锌管的整体状态良好。
消防镀锌管国标厚度规格表是消防系统安装维护的重要参考标准，相关施工单位一定要按照规范对消防镀锌管进行安装，确保消防
系统的可靠性和安全性。
只有按照规范安装，才能使消防系统能够正常发挥作用，起到真正的防火作用。
消防管道厚度标准规格表
消防管道厚度标准规格表消防管道厚度标准规格表是指对消防管道的材质、尺寸和厚度进行规范的标准规格表。
消防管道是建筑物中的重要组成部分，用于供水和灭火，保证消防安全。
下面是一份常见的消防管道厚度标准规格表的参考内容，供大家参考。
1. 材质：消防管道常用的材质有不锈钢、镀锌钢、铜和塑料等。
具体的材质选择应根据实际情况（如工程类型、工程规模、使用环境等）进行选取。
2. 尺寸：消防管道常用的尺寸有DN25、DN32、DN40、DN50等，其中DN表示管道的标准直径。
具体的尺寸选择应根据实际需要和工程设计要求进行选取。
3. 厚度：消防管道的厚度是保证其强度和耐用性的重要参数。
以下是一份常见的消防管道厚度标准规格表的参考内容：- 不锈钢管道厚度标准规格表：管道尺寸壁厚标准(mm)DN25 1.5DN32 1.5DN40 1.5DN50 2.0DN65 2.0DN100 2.5- 镀锌钢管道厚度标准规格表：管道尺寸壁厚标准(mm) DN25 2.0DN32 2.0DN40 2.0DN50 2.5DN65 2.5DN80 3.0DN100 3.0- 铜管道厚度标准规格表：管道尺寸壁厚标准(mm) DN25 1.0DN32 1.0DN40 1.2DN50 1.5DN65 1.8DN80 2.0DN100 2.5- 塑料管道厚度标准规格表：管道尺寸壁厚标准(mm) DN25 1.6DN32 1.6DN40 1.6DN50 1.9DN80 2.9DN100 3.7注意：以上是一份常见的消防管道厚度标准规格表的参考内容，实际选择应根据具体情况进行。
在实际工程中，还需要考虑到消防系统的设计要求、材料的供应情况和成本因素等综合因素，以确保消防管道的安全可靠性和经济性。
同时，在使用和安装消防管道时，还应严格按照相关国家标准和建筑法规执行，进行规范化施工和定期检修，以保证消防系统的正常运行和消防安全的有效性。
消防管道壁厚
消防管道壁厚（1）公称压力PN≤1.0MPa，消防管道采用低压流体输送用镀锌焊接钢管，管壁厚度如下：DN65，壁厚S=4.0mm；DN80，壁厚S=4.0mm；DN100，壁厚S=4.0mm；DN125，壁厚S=4.0mm；DN150，壁厚S=4.5mm。
GB/T3091-2008里规定的镀锌钢管的最大规格为DN150。
（2）当DN＞150，应采用流体输送用无缝钢管（GB/T8163-2008)，DN200，壁厚S=7.0mm；(无缝钢管通常用外径乘壁厚表示，则该管表示为D219×7，D219×7属于公称直径DN200这一规格系列）DN300，壁厚S=8.0mm；(则该管表示为D325×8，D325×8属于公称直径DN300这一规格系列）消防箱壁厚根据GB14561—2003国家标准中5.11.1条规定：消防箱体使用厚度不小于1.2mm的薄钢板或铝合金材料制造。
GB14561-2003)《消火栓箱》SG系列室内消防箱是根据GB14561-93标准进行设计制造。
它是高层建筑有不可缺少的室内消防设施。
该产品性能可靠、配套齐全、有室内消火栓、直流水枪、水带、水带接口、消防按钮等配套使用。
分铁制消防箱、铝合金制消防箱和不锈钢消防箱三种。
SG系列室内消防箱结构合理，造型美观，使用方便，是高层和大型建筑物、工厂、仓库及公共场所扑救初起火灾的有效消防设施。
箱体结构：消防箱和灭火器箱均采用优质冷轧钢板制成。
箱体表面采用静电喷涂，涂层平整、光滑、附着力强。
消防箱门框采用新式铝合金框架、面板由茶色有机玻璃装饰。
SG系列消防箱，可根据用户的要求配有SN系列室内消火栓，消防水带、直流水枪及锺击报警按钮的成套消防器材，是作为高层和大型建筑、工厂、仓库及其它公共场所等必备的固定消防设施。
2.SG系列消防箱采用冷轧薄钢板弯制而成，外型比例适当，即可暗装，亦可明装，与各种建筑内装修均可配套使用。
国标镀锌管承压规范
国标镀锌管承压规范
热镀锌钢管承压标准、承压标准，热镀锌钢管承压能力一般水煤气输送管的承受压力是1.6MPa，无缝钢管的承受压力是2.0MPa，钢管的厚度不同，所承受的压力也不同，镀锌无缝管和镀锌直缝管承压参照原管技术标准!
热镀锌管国标壁厚项目名称国标壁厚mm 1、DN200镀锌钢管5.75 2、DN150镀锌钢管4.50 3、DN100镀锌钢管4.00 4、DN80镀锌钢管4.00 5、DN65镀锌钢管3.75 6、DN50镀锌钢管3.50 7、DN40镀锌钢管3.50 8、DN32镀锌钢管3.25 9、DN25镀锌钢管3.25。
一般水煤气输送管的承受压力是1.6MPa，无缝钢管的承受压力是2.0MPa，钢管的厚度不同，所承受的压力也不同，镀锌无缝管和镀锌直缝管承压参照原管技术标准！
消防管道一般为6公斤压力，也有特殊要求8公斤和16公斤的很少。
GB直缝焊接钢管（就是那种论英寸的，有的是镀锌管），一般最使用高压力为10公斤，埋地的消防管道一般都是无缝的。
镀锌钢管及焊接钢管的最大工作压力
镀锌钢管及焊接钢管的最大工作压力规格最大工作压力(MPa) 水压试验压力(MPa)普通钢管1.0 2.0加厚钢管1.6 3.0球墨铸铁承插直管允许压力允许压力承插直管消防常用管材DN40～DN250mm允许工作压力（PFA） 2.5～6.4 MPa 5.4～6.4 MPa最大允许工作压力(PMA) 3.0～7.7 MPa 6.5～7.7 MPa允许试验压力（PEA） 3.5～9.6 MPa 7.0～9.6 MPa这种情况下还需要设置气压罐以及稳压泵吗？一车库地下室，7000方左右，喷头在800以内，消火栓采用市政供水，自喷泵房设置在本地下室内，选用喷淋泵XBD3.4/30-100L，（Q=30L/S,H=34m,N=18.5KW），一用一备。
18米高有一个18立方消防水箱。
还需要设置气压罐以及稳压泵吗？我们这里人说要设置的，说是高位水箱不够高，不能使喷头打开等等。
我觉得没有必要设置稳压等设施！请高人指点，并给出理由！多谢！应该设稳压罐及泵,满足初期火灾及水泵启动前的消防水量及最不利点5米水柱的压力“高位消防水箱设置高度的原则是：满足系统最不利点处喷头的最低工作压力。
其水量应满足系统最不利点处喷头的喷水强度。
规范规定：系统最不利点处喷头的工作压力不应低于0.05MPA。
从严格意义上看，喷头的工作压力是指系统工作的动压。
它可按系统最不利点处喷头动作来计算水箱设置的高程差。
在工程设计中，通常高位消防水箱设置的高度按静压确定，高位消防水箱的底与最不利点处喷头的最小高程差取10m为宜。
当屋顶消防水箱设置高度不足时，系统应设置稳压泵和气压罐。
”个人建议：看你们地方审图人员所达成的共识，我们这里部分审图人员认为静压大于5m即可以，个别人认为应大于10m甚至严格计算。
参考建议：我们所有的水箱设置（自喷系统）采用静压大于5m的方案。
即大部分审图人员的共识。
你的水箱离最不利喷头高差有多少？只要大于5米就不用设增压设备了。
消防镀锌钢管规格型号
消防镀锌钢管规格型号消防镀锌钢管是指在普通钢管表面镀上一层锌金属，以起到防腐、防氧化、抗腐蚀的作用。
消防镀锌钢管广泛应用于建筑、工业、交通、矿山等领域，特别是在消防领域中更是不可或缺的一种材料。
消防镀锌钢管规格型号是消防工程中的关键之一，不同规格型号的钢管适用于不同的消防工程。
本文将介绍消防镀锌钢管的规格型号和应用范围。
一、消防镀锌钢管规格型号1、DN15-DN200的钢管，壁厚为1.0-6.0mm。
2、DN250-DN600的钢管，壁厚为1.5-6.0mm。
3、DN650-DN1200的钢管，壁厚为2.0-6.0mm。
4、以上规格的钢管长度为6m或12m，也可根据客户要求定制。
二、消防镀锌钢管的应用范围1、消防给水管道：消防镀锌钢管适用于消防给水系统的管道，具有耐高压、耐腐蚀、耐高温、耐磨损等特点。
其应用范围包括消防水池、消防水箱、消防泵房、消防水枪等。
2、消防喷淋管道：消防镀锌钢管适用于消防喷淋系统的管道，具有耐腐蚀、耐高温、耐压力等特点。
其应用范围包括商场、写字楼、超市等公共场所。
3、消防燃气管道：消防镀锌钢管适用于消防燃气系统的管道，具有耐高温、耐压力、耐腐蚀等特点。
其应用范围包括住宅小区、工业园区等。
4、消防排烟管道：消防镀锌钢管适用于消防排烟系统的管道，具有防腐、耐高温、耐压力等特点。
其应用范围包括商场、酒店、写字楼等场所。
三、消防镀锌钢管的优点1、耐腐蚀：消防镀锌钢管表面镀有一层锌金属，具有防腐、防氧化、抗腐蚀的特点。
2、耐高温：消防镀锌钢管具有耐高温的特点，适用于高温环境下的消防工程。
3、耐压力：消防镀锌钢管具有耐压力的特点，适用于高压环境下的消防工程。
4、美观：消防镀锌钢管表面光滑、无瑕疵，具有美观的特点，适用于公共场所。
四、消防镀锌钢管的安装注意事项1、消防镀锌钢管的安装前应检查其质量是否符合标准，严禁使用有裂纹、翘曲、变形等缺陷的钢管。
2、消防镀锌钢管的安装应按照设计要求进行，严禁在钢管上切割、钻孔等操作。
消防镀锌管国标厚度规格表
消防镀锌管国标厚度规格表消防镀锌管是用于消防设备和维修用途的一种管道通道，其厚度规格及其对应的性能及可靠性对消防安全起着重要作用。
为了保证消防镀锌管的质量，国家已经规定了消防镀锌管的厚度。
下面，我们就来了解一下消防镀锌管国标厚度规格表。
1.铁管钢铁管的最小厚度为1.5mm，管壁厚度为3.5mm，最大厚度为150mm。
管道壁厚度的规格有4mm、3.5mm、3mm、2.5mm、2mm、1.5mm 等，如果钢管的管壁厚度大于3.5mm，则最大厚度应在150mm之内，如果小于3.5mm，最大厚度应该在50mm之内。
2.合金管铝合金管的最小厚度为1mm，管壁厚度为2mm，最大厚度为100mm。
管道壁厚度的规格有2mm、1.5mm、1mm等，如果铝管的管壁厚度大于2mm，则最大厚度应在100mm之内，如果小于2mm，最大厚度应该在50mm之内。
3.合金管镍合金管的最小厚度为0.6mm，管壁厚度为1.2mm，最大厚度为50mm。
管道壁厚度的规格有1.2mm、1mm、0.6mm等，如果镍管的管壁厚度大于1.2mm，则最大厚度应在50mm之内，如果小于1.2mm，最大厚度应该在15mm之内。
4.层塑料管多层塑料管的最小厚度为0.6mm，管壁厚度为1.2mm，最大厚度为50mm。
管道壁厚度的规格有1.2mm、1mm、0.6mm等，如果多层塑料管的管壁厚度大于1.2mm，则最大厚度应在50mm之内，如果小于1.2mm，最大厚度应该在15mm之内。
以上就是本文关于消防镀锌管国标厚度规格表的全部内容，希望对大家有所帮助。
消防安全对社会的重要性及影响是不言而喻的，因此，在施工中一定要严格按照消防镀锌管国标厚度规格表来进行设计施工，以便保证消防镀锌管的质量，为人民群众提供一个安全的、舒适的生活环境。
消防管道厚度标准规格表
消防管道厚度标准规格表
对于消防管道的标准规格表，其需考虑到以下几个方面：
1.管道直径：消防管道的直径根据建筑物的总面积以及消防系统的要求而定，常见的直径有DN50、DN65、DN80、DN100、DN125、DN150、DN200等。
2.管道材质：消防管道的管材可采用钢制、铜制、不锈钢或者PVC等材质，其选择需要考虑管道的应用场景、耐压性、耐腐蚀性等因素。
3.管道厚度：管道的壁厚决定了管道的承载能力和使用寿命，其标准规格表需要由国家或地区相关标准机构制定，如国标、美标等。
以下为一般性的消防管道厚度标准规格表（以钢制管道为例）：
管道口径壁厚长度
DN50 2.3mm 6米
DN65 2.3mm 6米
DN80 2.5mm 6米
DN100 3.0mm 6米
DN125 3.0mm 6米
DN150 3.2mm 6米
DN200 3.6mm 6米
当然，这只是一般性的标准规格表，实际的管道设计还需考虑到不同的建筑物使用需求，如物业管理要求、安全性要求、消防局审核要求等等，需要根据具体情况进行定制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防系统各种工作压力镀锌钢管壁厚对照表消防系统各种工作压力镀锌钢管壁厚对照表本文由小口径厚壁钢管生产供应商，
自动喷水灭火系统各种工作压力镀锌钢管壁厚对照表
公称直径壁厚
工作压力工作压力工作压力工作压力
P≤1.0MPa 1.0MPa≤P≤
1.6MPa
1.6MPa≤P≤
2.5MPa
P＞2.5MPa
DN25 2 2.5 3.2 4 DN32 2 2.5 3.5 4 DN40 2.25 2.75 3.5 4.5 DN50 2.25 2.75 3.75 4.5 DN65 2.5 3 4 4.5 DN80 2.5 3 4 5 DN100 3 3.5
4
5
DN125 3 3.5 4 5.5 DN150 3.5 4 4.5 6 注：表中壁厚单位为毫米，壁厚不超过规定值的±10%
管道壁厚设计说明应该有，图纸上没有的话，你可以查通用说明，给你个我自己的表格，这个系列应该是国标管。
管壁厚度误差公差你可以查相关标准。
国标规定一般消防用镀锌无缝钢管都是内径65，100，150的钢管，壁厚 3MM~4.5MM之间
规格外径
mm 壁厚
mm 最小壁厚
mm 焊管（6米定尺）镀锌管(6米定尺）米重kg 根重kg 米重kg 根重kg
公称内径英寸
DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32
DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28
DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0（焊管）31.53 189.18
DN200 8 219.1 6.5（热镀锌）36.12 216.72。
