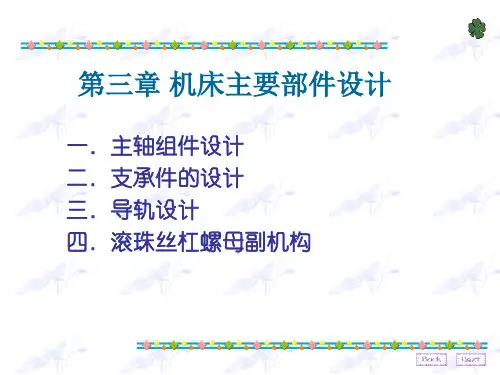

第三章机床主要部件设计
主轴组件设计滚动轴承
间隙有无与预紧力有关,而预紧力可以使滚 动体之间产生一定过盈量,增加接触面接,提高 支撑刚度和抗振性。因此,有无预紧力对轴承刚 度影响较大,轴承刚度分析应考虑预紧力。
预 轻预紧
紧 程
中预紧
度 重预紧
高速主轴 中低速主轴 分度主轴
主轴组件设计 主轴
三、主轴 1.主轴的结构及材质选择
为降低噪声,通常采用硬齿面、小模数齿轮,尽 量降低齿轮的线速度;线速度小于15。
主轴组件设计 主轴传动
⑶电动机直接驱动:主轴直接连接在电动机上,也是 精密机床、高速加工中心和数控车床常用的一种驱动 形式。
如转速小于3000r/min的主轴,采用异步电动机 轴通过联轴器直接驱动主轴,机床可通过改变电动机 磁极对数实现变速;转速小于8000r/min的主轴,可 采用变频调速电动机直接驱动;高速主轴,可将电动 机轴与主轴做成一体,即内装电动机主轴,转子轴就 是主轴,恒速切削可采用中频电动机。
主轴组件设计 滚动轴承
滚动轴承与滑动轴承相比,缺点为: ①滚动体的数量有限,因此滚动轴承旋转中的径向刚 度是变化的; ②滚动轴承摩擦因数小,阻尼比小,易引起振动; ③滚动轴承的径向尺寸较大。
主轴组件的抗振性主要取决于前轴承,因而,有的 机床前支承采用滑动轴承,后支承采用滚动轴承。
主轴组件设计滚动轴承
与实心主轴惯性矩的比值为
Ik Is
D4 d 4 D4
1
d D
4
1 4
承受轴向载荷轴承的极限转速由高到低为:角接 触球轴承、推力角接触球轴承、圆锥滚子轴承、推 力球轴承。
主轴组件设计滚动轴承
滚动轴承选择的基本原则:
机械制造装备设计-第3_2讲
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
3.2.4 提高支承件结构性能的措施
3、提高热稳定性 主要方法有: 控制温升采用分离或隔绝热源方法。 采用热对称结构所谓热对称结构是指在 发生热变形时,其工件或刀具回转中心线 的位置基本保持不变,因而减小了对加工 精度的影响。 采用热补偿装置采用热补偿装置的基本 方法是在热变形的相反方向上采取措施, 产生相应的反方向热变形,使两者之间影 响互相抵消,减少综合热变形。
返回本节 下一页 返回主页
第 三 章 典 型 部 件 设 计
退出
3.2.2 支承件的结构设计
设计步骤 1、进行受力和变形分析。 2、初步决定其形状和尺寸。 3、进行验算。 4、修改、对比,选择最佳方案。
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
3.2.2 支承件的结构设计
支承件的静力分析 中、小型机床:载荷以切削力为主。重量(工件、移动部 件)忽略不计。 如中型车床、铣床、钻床、加工中心等。 精密和高精度机床:载荷以移动件的重力和热应力为主。
滚动导轨:在两导轨面间装有球、滚子或滚针等滚动 元件,具有滚动摩擦的性质,广泛地应用于进给运动 导轨和旋转主运动导轨。
返回本节 下一页 返回主页
第 三 章 典 型 部 件 设 计
退出
3.3.1 导轨的功用和应满足的基本要求
开式导轨:在部件自重和外载作用下,导轨面在全长上 可以始终贴合的导轨。 闭式导轨:在较大的倾覆力矩时,部件自重不能使导轨面 贴合,必须用压板作为辅助导轨面保证主导轨面贴合 的导轨。
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
第3章_典型部件设计(主轴、支承件、导轨)
(1) 角接触球轴承 接触角a是球轴承的一个主要设计参数。 接触角a是滚动体与滚道接触点处的公法线与 主轴轴线垂直平面间的夹角。
3.1.4.1 主轴部件主支承常用滚动轴承 (1) 角接触球轴承(向心推力球轴承)
角接触球轴承极限转速较高;可以同时承受 径向和一个轴向的载荷,a越大,可承受的进给力 越大。主轴用的a一般取15o或25o。
传动件放在主轴的后悬伸端,较多用于带传 动,可便于传动带的更换,如磨床。
3.1.3.3 主轴传动件位置的合理布置 (2) 驱动主轴的传动轴位置的合理布置 ★在布置传动轴的位置时,应尽量使传动力
Q与切削力P两者引起的主轴轴端位移和轴承受力 的影响能互相抵消一部分。
3.1.3.4 主轴主要结构参数的确定 主轴的主要结构参数有:
3.1.4.1 主轴部件主支承常用滚动轴承 (1) 角接触球轴承 球轴承为点接触,刚度不高,为提高刚度,
同一支承处可多联组配。 组配方式有三种: 背靠背组合;面对面组合;同向组合。
3.1.4.1 主轴部件主支承常用滚动轴承 (2) 双列短圆柱滚子轴承 特点:内圈有1:12的锥孔,轴向移动内圈可
径向圆跳动
端面圆跳动
3.1.4 主轴滚动轴承
主轴轴承的类型、配置方式、精度、安装、 调整、润滑和冷却等都直接影响主轴部件的工作 性能。
常用主轴轴承有滚动轴承、液体动压轴承, 液体静压轴承、空气静压轴承等。
轴承的轴向承载能力和刚度,由强到弱依次 为:推力球轴承、推力角轴承、圆锥滚子轴承、 角接触球轴承;
以调整轴承的径向间隙和预紧; 轴承的滚子能承受较大的
径向载荷和转速; 轴承由两列滚子交叉排列,
数量较多,因此刚度很高; 不能承受轴向载荷。
3.1.4.1 主轴部件主支承常用滚动轴承 (3) 圆锥滚子轴承 特点:刚度和承载能力大,既可承受径向力,
3.1.4.1 主轴部件主支承常用滚动轴承 (1) 角接触球轴承(向心推力球轴承)
角接触球轴承极限转速较高;可以同时承受 径向和一个轴向的载荷,a越大,可承受的进给力 越大。主轴用的a一般取15o或25o。
传动件放在主轴的后悬伸端,较多用于带传 动,可便于传动带的更换,如磨床。
3.1.3.3 主轴传动件位置的合理布置 (2) 驱动主轴的传动轴位置的合理布置 ★在布置传动轴的位置时,应尽量使传动力
Q与切削力P两者引起的主轴轴端位移和轴承受力 的影响能互相抵消一部分。
3.1.3.4 主轴主要结构参数的确定 主轴的主要结构参数有:
3.1.4.1 主轴部件主支承常用滚动轴承 (1) 角接触球轴承 球轴承为点接触,刚度不高,为提高刚度,
同一支承处可多联组配。 组配方式有三种: 背靠背组合;面对面组合;同向组合。
3.1.4.1 主轴部件主支承常用滚动轴承 (2) 双列短圆柱滚子轴承 特点:内圈有1:12的锥孔,轴向移动内圈可
径向圆跳动
端面圆跳动
3.1.4 主轴滚动轴承
主轴轴承的类型、配置方式、精度、安装、 调整、润滑和冷却等都直接影响主轴部件的工作 性能。
常用主轴轴承有滚动轴承、液体动压轴承, 液体静压轴承、空气静压轴承等。
轴承的轴向承载能力和刚度,由强到弱依次 为:推力球轴承、推力角轴承、圆锥滚子轴承、 角接触球轴承;
以调整轴承的径向间隙和预紧; 轴承的滚子能承受较大的
径向载荷和转速; 轴承由两列滚子交叉排列,
数量较多,因此刚度很高; 不能承受轴向载荷。
3.1.4.1 主轴部件主支承常用滚动轴承 (3) 圆锥滚子轴承 特点:刚度和承载能力大,既可承受径向力,
机械装备设计第3章机床主要部件设计
汽车与交通工程学院 汽车工程系
3.1.1 对主轴组件的基本要求
1.旋转精度:主轴的旋转精度是指主轴在手动或低速、空载时,主轴 前端定位面的径向跳动、端面跳动和轴向窜动值。 主轴组件的旋转精度主要取决于主轴、轴承等的制造精度和装配质量。 工作转速下的旋转精度还与主轴转速、轴承的设计和性能以及主轴组件的
汽车与交通工程学院 汽车工程系
电动机直接驱动方式
电动机转子轴就是主轴,电动机座就是机床主轴单元的壳体。主 轴单元大大简化了结构,有较宽的调速范围;有较大的驱动功率 和转矩;便于组织专业化生产。
汽车与交通工程学院 汽车工程系
汽车与交通工程学院 汽车工程系
3.1.2主轴组件结构设计
(2)传动件位置的合理布置
3.1.2主轴组件结构设计
1、主轴组件的支承数目
多数机床的主轴采用前、后两个支承。 特点:结构简单,制造装配方便,容易保证精度。为提高主轴组 件的刚度,前后支承应消除间隙或预紧。
数控车床主轴组件
汽车与交通工程学院 汽车工程系
1、主轴组件的支承数目 机床主轴采用三个支承,为提高刚度和抗振性。三支承方式对三支 承孔的同心度要求较高,制造装配较复杂。
汽车与交通工程学院 汽车工程系
3.1.2主轴组件结构设计
汽车与交通工程学院 汽车工程系
3.1.3主轴
1、主轴的构造 主轴一般为空心阶梯轴,前端径向尺寸大,中间径向尺
寸逐渐减小,尾部径向尺寸最小。主轴的前端型式取决
于机床类型和安装夹具或刀具的型式。主轴头部的形状 和尺寸已经标准化,应遵照标准进行设计。
汽车与交通工程学院 汽车工程系
3.1.3主轴
3、主轴的技术要求,应根据机床精度标准有关项目制定。
机床主要部件的设计
二、支承件受力分析
1、中小型机床:以切削力为主; 2、精密和高精度机床:以移动部件的重 量和热应力为主; 3、大型机床:工件重力、移动部件重力 和切削力
模型简化:
1、梁或柱 2、板 3、箱体
三、支承件结构设计
截面形状选择
1、空心薄壁大截面支承件刚度大; 2、方截面抗弯强度高于圆截面,抗扭刚度 低于圆截面; 3、不封闭截面刚度远小于封闭截面刚度, 抗扭刚度下降大。
第三章 机床主要部件的设计 第一节 主轴组件设计
一、主轴组件应满足的基本要求
1、旋转精度 2、静刚度 3、动刚度 4、温升与热变形 5、精度保持性
第一节 主轴组件设计
二、主轴滚动轴承
1、轴承的特点 优点:(1)足够的刚度、高旋转精度、变转速和变载荷
下工作平稳; (2)质量稳定、成本低、经济性好; (3)容易润滑。
第四节 滚珠丝杠螺母副机构
一、工作原理及特点
1、工作原理 2、特点:
(1)传动效率高,摩擦损失小 (2)定位精度高,刚度好 (3)运动平稳,无爬行,传动精度高 (4)有可逆性,丝杠和螺母都可以作为主动件 (5)磨损小,寿命长 (6)制造工艺复杂 (7)不能自锁
二、滚珠丝杠副的结构和轴向间 隙调整方法
三、支承件结构设计
截 面 形 状 选 择
四、提高支承件静刚度的措施
1、隔板和加强筋
四、提高支承件静刚度的措施
2、开口后的 刚度补偿
3、提高接触 刚度
五、支承件的材料
1、铸 3、预应力钢筋混凝土 2、钢材 4、树脂混凝土
六、提高支承件动刚度
1、机床的常见振动: (1)整机摇晃振动 (2)结合面间的相对振动 (3)零部件的本体振动
2、分类(续):
机械制造装备设计课件:机床典型部件设计 -
機械製造裝備設計
機床典型部件設計
本章分三個小節: 3.1 主軸部件設計 3.2 支承件設計 3.3 導軌設計
*
3.1 主軸部件設計 主軸組件式機床的執行件,它由主軸、軸承、傳
動件和密封件等組成。它的功用是支承並帶動工件刀 具,完成表面成形運動,同時還起傳遞運動和轉矩, 承受切削力和驅動力的作用。
*
3.1 主軸部件設計
❖ 傳動件軸向位置的合理佈置 合理佈置傳動件的軸向位置,可以改善主軸和軸承
的受力情況及傳動件、軸承的工作條件,提高主軸部 件剛度、抗振性和承載能力。傳動件位於兩支承之間 是最常見的佈置。
為了減小主軸的彎曲 變形和扭轉變形,傳動 齒輪應儘量靠近前支承 處;當主軸上有兩個齒 輪時,由於大齒輪用於 低傳動,作用力較大, 應將大齒輪佈置在靠前 支承處。
❖ 主軸部件結構參數的確定 主軸的結構參數主要包括主軸的平均直徑D(或前
軸頸)、內孔直徑d(對於空心主軸而言)、前端的懸 伸量a及主軸的支承跨距L等。
一般步驟: (1)首先確定前軸頸D (2)然後確定內徑d和主軸前端的懸伸量a (3)最後再根據D、a和主軸前支承的剛度確定支 承跨距L
*
3.1 主軸部件設計 (1) 主軸直徑的確定 主軸平均直徑D的增大能大大提高主軸的剛度,而 且還能增大孔徑,但也會使主軸上的傳動件(特別是 起升速作用的小齒輪)和軸承的徑向尺寸加大。主軸 直徑D應在合理的範圍內儘量選大些,達到既滿足剛 度要求,又使結構緊湊。 主軸前軸頸直徑D1可根據機床主電動機功率或機 床主參數來確定。
(3) 主軸功能部件:將原動機與主軸傳動合為一體, 組成一個獨立的功能部件。
*
3.1 主軸部件設計
❖ 主軸ቤተ መጻሕፍቲ ባይዱ動件的佈置 對於傳動件直接裝在主軸上的主軸部件,工作時主
機床典型部件設計
本章分三個小節: 3.1 主軸部件設計 3.2 支承件設計 3.3 導軌設計
*
3.1 主軸部件設計 主軸組件式機床的執行件,它由主軸、軸承、傳
動件和密封件等組成。它的功用是支承並帶動工件刀 具,完成表面成形運動,同時還起傳遞運動和轉矩, 承受切削力和驅動力的作用。
*
3.1 主軸部件設計
❖ 傳動件軸向位置的合理佈置 合理佈置傳動件的軸向位置,可以改善主軸和軸承
的受力情況及傳動件、軸承的工作條件,提高主軸部 件剛度、抗振性和承載能力。傳動件位於兩支承之間 是最常見的佈置。
為了減小主軸的彎曲 變形和扭轉變形,傳動 齒輪應儘量靠近前支承 處;當主軸上有兩個齒 輪時,由於大齒輪用於 低傳動,作用力較大, 應將大齒輪佈置在靠前 支承處。
❖ 主軸部件結構參數的確定 主軸的結構參數主要包括主軸的平均直徑D(或前
軸頸)、內孔直徑d(對於空心主軸而言)、前端的懸 伸量a及主軸的支承跨距L等。
一般步驟: (1)首先確定前軸頸D (2)然後確定內徑d和主軸前端的懸伸量a (3)最後再根據D、a和主軸前支承的剛度確定支 承跨距L
*
3.1 主軸部件設計 (1) 主軸直徑的確定 主軸平均直徑D的增大能大大提高主軸的剛度,而 且還能增大孔徑,但也會使主軸上的傳動件(特別是 起升速作用的小齒輪)和軸承的徑向尺寸加大。主軸 直徑D應在合理的範圍內儘量選大些,達到既滿足剛 度要求,又使結構緊湊。 主軸前軸頸直徑D1可根據機床主電動機功率或機 床主參數來確定。
(3) 主軸功能部件:將原動機與主軸傳動合為一體, 組成一個獨立的功能部件。
*
3.1 主軸部件設計
❖ 主軸ቤተ መጻሕፍቲ ባይዱ動件的佈置 對於傳動件直接裝在主軸上的主軸部件,工作時主
典型部件设计PPT演示课件
工艺上:便于制造、装配、调整和维修。 在使用上:有与机床相匹配的旋转精度、刚度、动态和热态 特性、耐磨性等要求
12
12
3.1.1 主轴部件应满足的基本要求
总要求
各类机床的主轴组件都要保证主轴在一定的载荷与转速下能 带动工件或刀具精确而可靠地绕其旋转中心线旋转并能在其 额定寿命期内稳定地保持这种性能。
10
10
3.1.1 主轴部件应满足的基本要求
主轴和传动轴的共同点—— 两者都传递运动、转矩并承受传动力,都要保
证传动件和支承的正常工作条件。 不同点——
主轴直接承受切削力,还要带动工件或刀具, 实现表面成形运动。主轴组件有较高的要求11 Nhomakorabea11
3.1.1 主轴部件应满足的基本要求
主轴组件共同点
在结构上: • 解决工件或刀具在主轴上的定位和装夹 • 主轴与轴承以及轴承与支承座孔的定位和装夹; • 主轴轴承的润滑与密封以及轴承间隙的调整等问题。
9
9
3.1.1 主轴部件应满足的基本要求
主轴组件——机床的执行件 功能:支承并带动工件或刀具,完成表面成型运动;
传递运动和转矩; 承受切削力和驱动力等载荷; 机床主轴是机床在加工时直接带动刀具或工件进行切削和 表面成形运动的旋转轴。
静态、动态和热态特性直接影响加工质量 转速影响机床的切削生产率 机床的一个重要部件
2
3.1.1 主轴部件应满足的基本要求 主轴组件的组成
大多数机床都具有主轴组件 有的机床有一个主轴组件 有的有多个,如磨床、组合机床 组成——主轴、支承轴承、传动件、定位元件、紧固件、密封件等。
3
3
3.1.1 主轴部件应满足的基本要求 主轴组件的组成
机床的主轴箱是一个比较 复杂的部件,在分析主轴 箱中各传动件的结构和装 配关系时,一般采用展开 图。图为CA6140型普通车 床的主轴箱展开图,它是 按主轴箱中各传动轴传递 运动的先后顺序,沿其轴 心线剖开,并将其展开在 一个平面上而形成的图。 展开图反映了各传动件 (轴、齿轮、离合器等)的 传动关系、各传动轴有关 零件的结构形状、装配关 系和尺寸以及主轴箱体有 关部分的轴向结构和尺寸。
12
12
3.1.1 主轴部件应满足的基本要求
总要求
各类机床的主轴组件都要保证主轴在一定的载荷与转速下能 带动工件或刀具精确而可靠地绕其旋转中心线旋转并能在其 额定寿命期内稳定地保持这种性能。
10
10
3.1.1 主轴部件应满足的基本要求
主轴和传动轴的共同点—— 两者都传递运动、转矩并承受传动力,都要保
证传动件和支承的正常工作条件。 不同点——
主轴直接承受切削力,还要带动工件或刀具, 实现表面成形运动。主轴组件有较高的要求11 Nhomakorabea11
3.1.1 主轴部件应满足的基本要求
主轴组件共同点
在结构上: • 解决工件或刀具在主轴上的定位和装夹 • 主轴与轴承以及轴承与支承座孔的定位和装夹; • 主轴轴承的润滑与密封以及轴承间隙的调整等问题。
9
9
3.1.1 主轴部件应满足的基本要求
主轴组件——机床的执行件 功能:支承并带动工件或刀具,完成表面成型运动;
传递运动和转矩; 承受切削力和驱动力等载荷; 机床主轴是机床在加工时直接带动刀具或工件进行切削和 表面成形运动的旋转轴。
静态、动态和热态特性直接影响加工质量 转速影响机床的切削生产率 机床的一个重要部件
2
3.1.1 主轴部件应满足的基本要求 主轴组件的组成
大多数机床都具有主轴组件 有的机床有一个主轴组件 有的有多个,如磨床、组合机床 组成——主轴、支承轴承、传动件、定位元件、紧固件、密封件等。
3
3
3.1.1 主轴部件应满足的基本要求 主轴组件的组成
机床的主轴箱是一个比较 复杂的部件,在分析主轴 箱中各传动件的结构和装 配关系时,一般采用展开 图。图为CA6140型普通车 床的主轴箱展开图,它是 按主轴箱中各传动轴传递 运动的先后顺序,沿其轴 心线剖开,并将其展开在 一个平面上而形成的图。 展开图反映了各传动件 (轴、齿轮、离合器等)的 传动关系、各传动轴有关 零件的结构形状、装配关 系和尺寸以及主轴箱体有 关部分的轴向结构和尺寸。
第3章机床典型部件设计
铝合金 铝合金的密度只有铁的1/3,有些铝合金还可以
9
3.1 主轴部件设计
传动件轴向位置的合理布置 合理布置传动件的轴向位置,可以改善主轴和轴承
的受力情况及传动件、轴承的工作条件,提高主轴部 件刚度、抗振性和承载能力。传动件位于两支承之间 是最常见的布置。
为了减小主轴的弯曲 变形和扭转变形,传动 齿轮应尽量靠近前支承 处;当主轴上有两个齿 轮时,由于大齿轮用于 低传动,作用力较大, 应将大齿轮布置在靠前 支承处。
21
3.1 主轴部件设计
角接触球轴承: 图3.11所示为角接触球轴
承,这种轴承既可承受径向 载荷,又可承受轴向载荷。 接触角常见的有α =15°和 α =25°两种。15°接触角 多用于轴向载荷较小,转速 较高的地方,如磨床主轴; 25°的多用于轴向载荷较大 的地方,如车床和加工中心 主轴。
22
3.1 主轴部件设计
液体静压轴承: 静压轴承旋转精度高,抗振性好,其原因是轴颈
与轴承之间有一层具有良好的吸振性能的高压油膜, 其缺点是需要配备一套专用的供油系统,而且制造 工艺较复杂。
28
3.1 主轴部件设计
气体轴承: 气体轴承包括气体动压轴承、气体静压轴承和气
体压膜轴承三大类。由于采用气体作为润滑剂,因 此,轴与轴瓦被气体隔开,使轴在轴承中无接触地 旋转或呈悬浮状态。
7
3.1 主轴部件设计
推力支承位置配置形式 三种配置形式:前端配置、后端配置、两端配置
•多用于轴向精度和刚度要求较高的 高精度机床或数控机床
•这种方式常用于 较短主轴
•多用于轴向精度 要求不高的普通 精度机床
8
3.1 主轴部件设计
主轴传动件的合理布置 大多数机床主轴采用齿轮或带传动,有的用电动机
9
3.1 主轴部件设计
传动件轴向位置的合理布置 合理布置传动件的轴向位置,可以改善主轴和轴承
的受力情况及传动件、轴承的工作条件,提高主轴部 件刚度、抗振性和承载能力。传动件位于两支承之间 是最常见的布置。
为了减小主轴的弯曲 变形和扭转变形,传动 齿轮应尽量靠近前支承 处;当主轴上有两个齿 轮时,由于大齿轮用于 低传动,作用力较大, 应将大齿轮布置在靠前 支承处。
21
3.1 主轴部件设计
角接触球轴承: 图3.11所示为角接触球轴
承,这种轴承既可承受径向 载荷,又可承受轴向载荷。 接触角常见的有α =15°和 α =25°两种。15°接触角 多用于轴向载荷较小,转速 较高的地方,如磨床主轴; 25°的多用于轴向载荷较大 的地方,如车床和加工中心 主轴。
22
3.1 主轴部件设计
液体静压轴承: 静压轴承旋转精度高,抗振性好,其原因是轴颈
与轴承之间有一层具有良好的吸振性能的高压油膜, 其缺点是需要配备一套专用的供油系统,而且制造 工艺较复杂。
28
3.1 主轴部件设计
气体轴承: 气体轴承包括气体动压轴承、气体静压轴承和气
体压膜轴承三大类。由于采用气体作为润滑剂,因 此,轴与轴瓦被气体隔开,使轴在轴承中无接触地 旋转或呈悬浮状态。
7
3.1 主轴部件设计
推力支承位置配置形式 三种配置形式:前端配置、后端配置、两端配置
•多用于轴向精度和刚度要求较高的 高精度机床或数控机床
•这种方式常用于 较短主轴
•多用于轴向精度 要求不高的普通 精度机床
8
3.1 主轴部件设计
主轴传动件的合理布置 大多数机床主轴采用齿轮或带传动,有的用电动机
机械制造装备设计 北科大第三章
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
3.1.3 主轴部件结构设计
1、主轴部件的支承数目 多数机床的主轴采用前、后两个支承。 为提高刚度和抗振性,有的机床采用三个 支承。三个支承中可以前、后支承为主要 支承,中间支承为辅助支承; 也可以前、中支承为主要支承,后支承为 辅助支承,后者应用较多。
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
3.1.4 主轴滚动轴承
主轴部件中最重要的组件是轴承。 机床上常用的主轴轴承有滚动轴承、液体动压轴承、 液体静压轴承、空气静压轴承等。此外还有自调磁 浮轴承等适应高速加工的新型轴承。 对主轴轴承的要求是旋转精度高、刚度高、承载能力 强、极限转速高、适应变速范围大、摩擦小、噪声低、 抗振性好、使用寿命长、制造简单、使用维护方便等。 1、主轴部件主支承常用的滚动轴承 角接触球轴承图8,图9、双列短圆柱滚子轴承、圆锥滚子轴承、推力轴承、 双向推力角接触球轴承图10陶瓷滚动轴承、磁浮轴承(也称磁力轴承,有 转子和定子组成)——原理图11、控制框图12、主轴结构图 13
3.2.2 支承件的结构设计
1、机床的类型、布局和支承件的形状 机床的类型可分为三类:中小型机床、精密和高精密 机床、大型和重型机床 机床的布局形式直接影响支承件的结构设计。中型卧 式车床采用前倾床身、前倾拖板布局形式较多,优点 是排屑困难,不使切屑堆积在导轨上将热量传给床身 而产生热变形;容易安装自动排屑装置;创深设计成 封闭的箱形,能保证有足够的抗弯和抗扭强度。 支承件的基本形状:箱形类、板块类、梁类
第 三 章 典 型 部 件 设 计
返回本节
下一页
返回主页 退出
3.1.3 主轴部件结构设计
第三章_机床主要部件设计(2)
第二节 支承件设计
机械制造装备设计
第三章 机床主要部件设计
2011年12月22日 年 月 日
第二节 支承件设计
一、支承件的基本要求 二、支承件的受力分析方式 三、支承件的截面形状设计原则 四、提高支承件静刚度的措施 五、支承件的材料
第二节 支承件设计
功用:相互连接构成机床基础,支承机床工作部件,承受载荷, 功用:相互连接构成机床基础,支承机床工作部件,承受载Байду номын сангаас, 以保证机床各部件的相对运动。 以保证机床各部件的相对运动。
第二节 支承件设计
五、支承件的材料 1.铸铁 是加入少量的铬、 稀土等合金元素的灰口铸铁。 1.铸铁 是加入少量的铬、硅、稀土等合金元素的灰口铸铁。
(1)机床支承件常采用铸铁 灰口铸铁的铸造、切削性能好,易得到复杂形状;阻尼大, 灰口铸铁的铸造、切削性能好,易得到复杂形状;阻尼大,有 的铸造 良好的抗振性能;加入少量合金元素可提高耐磨性。 良好的抗振性能;加入少量合金元素可提高耐磨性。 (2)支承铸件消除应力的方式 ◆ 铸件壁厚不均匀,铸造冷却中产生铸造应力,铸造后应进 铸件壁厚不均匀,铸造冷却中产生铸造应力, 行自然失效处理。 行自然失效处理。 ◆ 精密机床支承件,粗加工前自然失效,粗加工后人工失效, 精密机床支承件,粗加工前自然失效,粗加工后人工失效, 充分消除铸造应力。 充分消除铸造应力。 ◆ 床身、立柱、横梁等进行振动时效,消除内应力。 床身、立柱、横梁等进行振动时效,消除内应力。
第二节 支承件设计
3.树脂混凝土 3.树脂混凝土
树脂混凝土即人造花岗岩,是制造床身的新型材料。 树脂混凝土即人造花岗岩,是制造床身的新型材料。 特点及应用 ◆ 阻尼比是灰口铸铁的8~10倍,抗振性好。 阻尼比是灰口铸铁的8~10倍 抗振性好。 ◆ 耐腐蚀性好。与金属粘接力强,可按结构要求,预埋金属 耐腐蚀性好。与金属粘接力强,可按结构要求, 件,减少金属加工量。 减少金属加工量。 ◆ 浇注的床身静刚度比铸铁高16%~40%。 浇注的床身静刚度比铸铁高16%~40%。 ◆ 可增加钢筋或加强纤维,提高抗拉强度。 可增加钢筋或加强纤维,提高抗拉强度。 ◆ 钢板焊成框架,充入树脂混凝土,适合构成大、中型机床 钢板焊成框架,充入树脂混凝土,适合构成大、 结构简单的支承件。 结构简单的支承件。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
同步齿形带是通过封闭环形带上的齿形与带轮上的轮 齿相啮合来传递运动和动力,其齿形有两种:梯形齿和 圆弧齿。
与其它传动相比,同步带有下列特点: 1)传动比准确,工作时无滑动; 2)传动效率高,一般可达98%,与V带相比较,可节能 10%以上; 3)传动平稳,能吸收振动,噪声小; 4)使用范围广,传动比可达1:10,高速达50m/s,传 递功率高达100~300kW,且带轮直径小,不须多大的张紧 力,故结构紧凑; 5)维护方便,能在高温、灰尘、水及腐蚀介质环境中 工作,而无需润滑; 6)安装要求高,两带轮轴线平行,中心距要求严格; 7)带与带轮的制造工艺较复杂。
二、主轴部件的传动方式
主轴部件的传动方式主要有齿轮传动、带传动、电 动机直接驱动等,可根据主轴的转速、所传递的扭矩, 对运动平稳性等要求来进行传动方式的选择。 1.齿轮传动 结构简单、紧凑,传递扭矩较大,能适应变转速、 变载荷下工作。其缺点是线速度不能过高,通常小于 (12~15m/s),不如带传动平稳。 2.带传动 结构简单,制造容易,成本低廉,特别适合于大中 心距的两轴传动。皮带有弹性可吸振,故传动平稳,噪 声小,适宜高速传动。由于带传动(除同步带外)是靠 摩擦力传动,在过载中会打滑,能起过载保护作用,但 其不能用在速比要求准确的场合。源自(三)主轴传动件位置的合理布置
1.传动件在主轴上轴向位置的合理布置 合理布置传动件在主轴上的轴向位置, 可改善主轴的受力情况,减小主轴变形,提 高其抗振性。其主要原则是尽量使传动力引 起的主轴弯曲变形要小;引起主轴前端在影 响加工精度敏感方向上的位移要小。因此, 主轴上的传动件应尽量靠近前支承布置,有 多个传动件时,其中最大的传动件应靠近前 支承。 根据传动件在不同的轴向位置时及传动 力Q在不同方向作用时,分析其不同特点及 应用范围。
在切削力F 的作用下, 使主轴轴端产生位移,根据 位移叠加原理,轴端总位移 Y为
Y Y1 Y2
式中:Y1——刚性支承上弹 性主轴端部位移量; Y2——弹性支承上刚 性主轴端部位移量;
1)传动件布置在跨距之间 大多数机床都采用这种布局,例如卧式车床、六角 车床、卧式镗床和铣床主轴上齿轮的布置。 当切削力F 和传动力Q 的方向相同时,其所引起的 主轴前端变形可相互抵消一部分,则主轴前端总变形量 减小,但主轴前支承受力较大,要求前轴承有较高的承 载能力和较大的刚度。这种布局一般适用于精度较高或 前支承刚度较高的机床。 当切削力F 和传动力Q 的方向相反,则主轴前端总 变形量大,但前支承受力较小,故一般适用于精度较高 的卧式机床。
2.驱动主轴的传动轴位置的合理布置
主轴受到的驱动力Q 相对于切削力F 的方向取决于 驱动主轴的传动轴的空间位置。应尽可能将该驱动轴布
(二)推力轴承位置配置型式 主轴部件承受轴向力的推力轴承配置方式直接影响 主轴的轴向位置精度。
1.前端配置(前端定位)——主轴受热变形向后延 伸,不影响轴向精度,但前支承结构复杂,轴承调隙不 便,前支承处发热量大。适用于轴向精度和刚度要求较 高的精密机床(如精密车床、精密铣床、坐标镗床、落 地镗床等)或数控机床。
一、主轴部件应满足的基本要求
1.旋转精度 主轴的旋转精度是指机床主轴部件装配后,在空 载、低速转动条件下,在安装工件或刀具的主轴部位 的径向跳动和轴向跳动(静态测量评定法)。
2.刚度 主轴部件的刚度是指其在外加载荷作用下抵抗变 形的能力,通常以主轴前端部产生一个单位位移的弹 性变形时,在位移方向上所施加的作用力的大小来表 示。主轴部件的刚度是综合刚度,是主轴、轴承和轴 承座等刚度的综合反映,其静刚度不足则对加工精度 和机床性能有直接影响。
2)传动件布置在主轴尾部 这种情况在外圆磨床、内圆磨床的砂轮主轴中常 见。皮带轮安装在主轴尾部,则皮带拉力与切削力F 同向,不能使切削力F 和传动力Q 所引起的主轴前端 变形部分地相互抵消。 所以,这种布局可用于皮带拉力较小的场合。若 皮带拉力很大,则可考虑采用卸荷式结构。
3)传动件布置在主轴前悬伸端 当切削力F 和传动力Q 均作用在主轴前端时,可使 两者方向相反,从而使其引起的主轴前端变形部分地相 互抵消。此外,前支承反力也较小。切削力F 和传动力 Q 均作用在主轴前端,还可使主轴受扭长度较短,但传 动件需要安装在前支承外面,增加了主轴的悬伸长度, 结构上也较复杂。这种布局一般只适用于大型机床,如 大型卧式车床、立式车床等的主轴组件。
主轴部件应满足的基本要求
3.抗振性 主轴部件的抗振性是指抵抗受迫振动和自激振动而 保持平稳运转的能力。主轴部件的振动会直接影响工件 的表面质量和刀具的使用寿命,并产生噪声。 4.温升及热变形 主轴部件运转时,因各相对运动处的摩擦生热,切 削区的切削热等使主轴部件的温度升高,其尺寸、形状 及位置发生变化,造成主轴部件的热变形。 5.精度保持性 主轴部件的精度保持性是指长期地保持其原始制造 精度的能力。主轴部件丧失其原始精度的主要原因是磨 损。
3.电动机直接驱动方式——将主轴与电动机制成一体。
三、主轴部件结构设计
(一)主轴部件的支承数目
多数机床的主轴采用前、后两个支承。该支承方式结 构简单,制造装配方便,易保证精度。为提高其刚度,前 后支承应消除间隙或预紧。 某些机床由于结构设计上的原因,导致主轴箱长度较 长,此时应增设中间支承来提高主轴部件的刚度和抗振性。 但对三支承主轴而言,通常只有两个支承(其中一个为前 支承)起主要作用,而另一个支承起辅助作用,即处于径 向“浮动”状态,以保证主轴部件的刚度和旋转精度。 统计结果表明,采用三支承的主轴,以前、中支承为 主要支承的约占80%;以前、后支承为主要支承的约占20%。
2.后端配置(后端定位) 其特点与上述相反。适用于 普通精度机床(如立式铣床、多 刀车床等)。 3.两端配置 主轴受热伸长后,影响主轴 轴承的轴向间隙。常用于短主轴 (如组合机床主轴)或轴向间隙 变化不影响主轴正常工作的机床 (如钻床)。 4.中间配置 其特点与前端配置相近,但 其主轴前端的悬伸量要比前端配 置结构短些。
