工程师必须懂得眼图分析方法解读
DDR4电路及眼图分析讲解

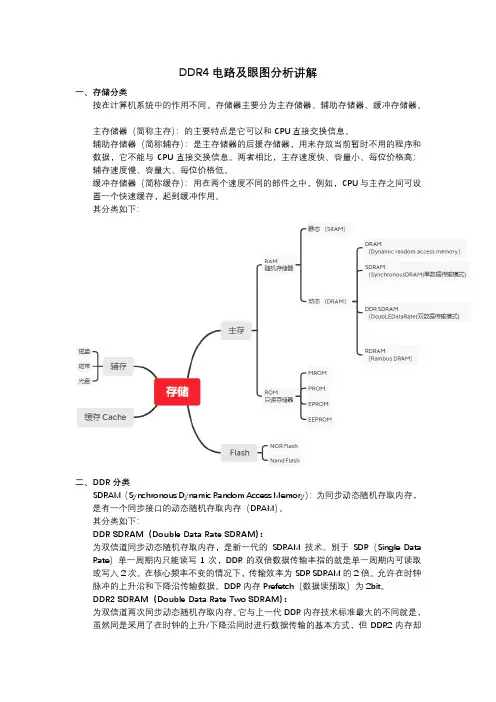

DDR4电路及眼图分析讲解一、存储分类按在计算机系统中的作用不同，存储器主要分为主存储器、辅助存储器、缓冲存储器。
主存储器（简称主存）：的主要特点是它可以和CPU直接交换信息。
辅助存储器（简称辅存）：是主存储器的后援存储器，用来存放当前暂时不用的程序和数据，它不能与CPU直接交换信息。
两者相比，主存速度快、容量小、每位价格高；辅存速度慢、容量大、每位价格低。
缓冲存储器（简称缓存）：用在两个速度不同的部件之中，例如，CPU与主存之间可设置一个快速缓存，起到缓冲作用。
其分类如下：二、DDR分类SDRAM（Synchronous Dynamic Random Access Memory）：为同步动态随机存取内存，是有一个同步接口的动态随机存取内存（DRAM）。
其分类如下：DDR SDRAM（Double Data Rate SDRAM）：为双信道同步动态随机存取内存，是新一代的SDRAM技术。
别于SDR（Single Data Rate）单一周期内只能读写1次，DDR的双倍数据传输率指的就是单一周期内可读取或写入2次。
在核心频率不变的情况下，传输效率为SDR SDRAM的2倍。
允许在时钟脉冲的上升沿和下降沿传输数据。
DDR内存Prefetch（数据读预取）为2bit。
DDR2 SDRAM（Double Data Rate Two SDRAM）：为双信道两次同步动态随机存取内存。
它与上一代DDR内存技术标准最大的不同就是，虽然同是采用了在时钟的上升/下降沿同时进行数据传输的基本方式，但DDR2内存却拥有两倍以上一代DDR内存预读取能力（即：4bit数据读预取）。
换句话说，DDR2内存每个时钟能够以4倍外部总线的速度读/写数据，并且能够以内部控制总线4倍的速度运行。
在同等核心频率下，DDR2的实际工作频率是DDR的两倍。
这得益于DDR2内存拥有两倍于标准DDR内存的4BIT预读取能力。
DDR3 SDRAM（Double Data Rate Three SDRAM）：为双信道三次同步动态随机存取内存。
信号完整性常用的三种测试方法

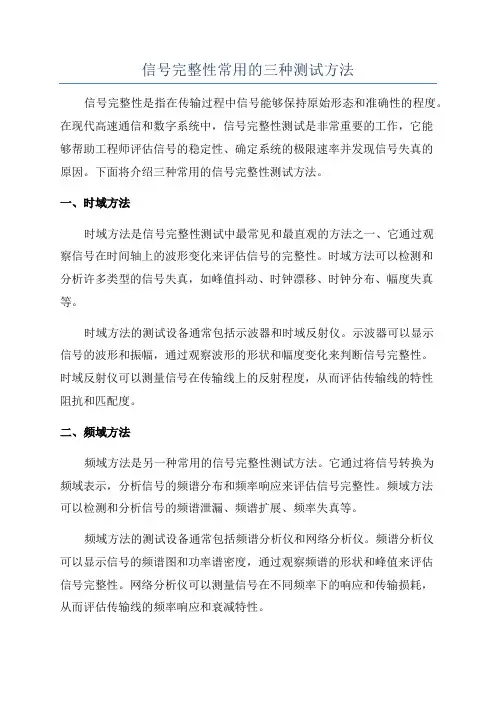

信号完整性常用的三种测试方法信号完整性是指在传输过程中信号能够保持原始形态和准确性的程度。
在现代高速通信和数字系统中，信号完整性测试是非常重要的工作，它能够帮助工程师评估信号的稳定性、确定系统的极限速率并发现信号失真的原因。
下面将介绍三种常用的信号完整性测试方法。
一、时域方法时域方法是信号完整性测试中最常见和最直观的方法之一、它通过观察信号在时间轴上的波形变化来评估信号的完整性。
时域方法可以检测和分析许多类型的信号失真，如峰值抖动、时钟漂移、时钟分布、幅度失真等。
时域方法的测试设备通常包括示波器和时域反射仪。
示波器可以显示信号的波形和振幅，通过观察波形的形状和幅度变化来判断信号完整性。
时域反射仪可以测量信号在传输线上的反射程度，从而评估传输线的特性阻抗和匹配度。
二、频域方法频域方法是另一种常用的信号完整性测试方法。
它通过将信号转换为频域表示，分析信号的频谱分布和频率响应来评估信号完整性。
频域方法可以检测和分析信号的频谱泄漏、频谱扩展、频率失真等。
频域方法的测试设备通常包括频谱分析仪和网络分析仪。
频谱分析仪可以显示信号的频谱图和功率谱密度，通过观察频谱的形状和峰值来评估信号完整性。
网络分析仪可以测量信号在不同频率下的响应和传输损耗，从而评估传输线的频率响应和衰减特性。
三、眼图方法眼图方法是一种特殊的信号完整性测试方法，它通过综合时域和频域信息来评估信号的完整性。
眼图是一种二维显示，用于观察信号在传输过程中的失真情况。
眼图可以提供信号的时钟抖动、峰值抖动、眼宽、眼深、眼高等指标。
眼图方法的测试设备通常包括高速数字示波器和信号发生器。
高速数字示波器可以捕捉信号的多个周期，并将其叠加在一起形成眼图。
通过观察眼图的形状和特征，工程师可以评估信号的稳定性和传输质量。
总结起来，时域方法、频域方法和眼图方法是常用的信号完整性测试方法。
它们各自具有独特的优势和适用范围，可以互相协作来全面评估信号的完整性。
在实际应用中，根据具体需求和测试对象的特点，选择合适的测试方法是非常重要的。
眼图的定义、原理及模型
图1 无失真及有失真时的波形及眼图
图1中可以看出，眼图是由虚线分段的接收码元 波形叠加组成的。眼图中央的垂直线表示取样时 刻。当波形没有失真时，眼图是一只“完全张开” 的眼睛。在取样时刻，所有可能的取样值仅有两 个：+1或-1。当波形有失真时，在取样时刻信号 取值分布在小于+1或大于-1附近，“眼睛”部分 闭合。这样，保证正确判决所容许的噪声电平就 减小了。换言之，在随机噪声的功率给定时，将 使误码率增加。“眼睛”张开的大小就指明失真 的严重程度。
眼图的定义、原理及模型
在实际的通信系统中，数字信号经过非理 想的传输系统必定要产生畸变，信号通过 信道后，也会引入噪声和干扰，也就是说， 总是在不同程度上存在码间干扰的。在码 间干扰和噪声同时存在情况下，系统性能 很难进行定量的分析，常常甚至得不到近 似结果。为了便于实际评价系统的性能， 常用所谓“眼图”。眼图可以直观地估价 系统的码间干扰和噪声的影响，是一种常 用的测试手段。
END
衡量眼图质量的几个重要参数有： 1.眼图开启度(U-2∆U)/U 指在最佳抽样点处眼图幅度“张开”的程度。无畸变眼图 的开启度应为100%。 其中U=U+ + U2.“眼皮”厚度2∆U/U 指在最佳抽样点处眼图幅度的闭合部分与最大幅度之比， 无畸变眼图的“眼皮”厚度应等于0。 3.交叉点发散度∆T/T 指眼图过零点交叉线的发散程度，无畸变眼图的交叉点发 散度应为0。 4.正负极性不对称度 指在最佳抽样点处眼图正、负幅度的不对称程度。无畸变 眼图的极性不对称度应为0。
眼图定义
所谓“眼图”，就是由解调后经过低通滤 波器输出的基带信号，以码元定时作为同 步信号在示波器屏幕上显示的波形。干扰 和失真所产生的传输畸变，可以在眼图上 清楚地显示出来。因为对于二进制信号波 形，它很象一只人的眼睛。
通信原理中的眼图如何描述

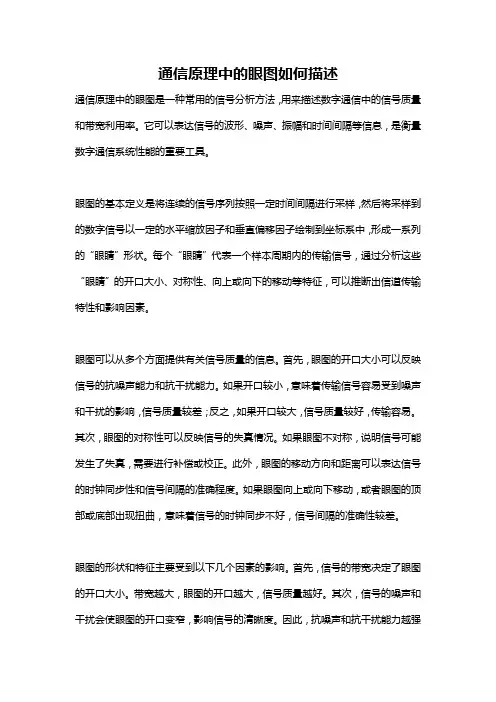

通信原理中的眼图如何描述通信原理中的眼图是一种常用的信号分析方法，用来描述数字通信中的信号质量和带宽利用率。
它可以表达信号的波形、噪声、振幅和时间间隔等信息，是衡量数字通信系统性能的重要工具。
眼图的基本定义是将连续的信号序列按照一定时间间隔进行采样，然后将采样到的数字信号以一定的水平缩放因子和垂直偏移因子绘制到坐标系中，形成一系列的“眼睛”形状。
每个“眼睛”代表一个样本周期内的传输信号，通过分析这些“眼睛”的开口大小、对称性、向上或向下的移动等特征，可以推断出信道传输特性和影响因素。
眼图可以从多个方面提供有关信号质量的信息。
首先，眼图的开口大小可以反映信号的抗噪声能力和抗干扰能力。
如果开口较小，意味着传输信号容易受到噪声和干扰的影响，信号质量较差；反之，如果开口较大，信号质量较好，传输容易。
其次，眼图的对称性可以反映信号的失真情况。
如果眼图不对称，说明信号可能发生了失真，需要进行补偿或校正。
此外，眼图的移动方向和距离可以表达信号的时钟同步性和信号间隔的准确程度。
如果眼图向上或向下移动，或者眼图的顶部或底部出现扭曲，意味着信号的时钟同步不好，信号间隔的准确性较差。
眼图的形状和特征主要受到以下几个因素的影响。
首先，信号的带宽决定了眼图的开口大小。
带宽越大，眼图的开口越大，信号质量越好。
其次，信号的噪声和干扰会使眼图的开口变窄，影响信号的清晰度。
因此，抗噪声和抗干扰能力越强的信号，眼图的开口越大。
此外，时钟同步误差也会对眼图产生影响。
时钟同步误差越大，眼图的移动越明显，信号间隔的准确度越低。
最后，传输介质的失真和信道衰减会使眼图发生形变，降低信号的质量。
在实际应用中，通过观察和分析眼图，可以识别出信号传输中的问题和优化方案。
例如，如果眼图的开口非常小，表明信号的抗噪声和抗干扰能力差，可以考虑增加信号的幅度、使用更好的编码和解码算法，或者改善传输环境等方法来提高信号质量。
如果眼图的对称性不好，可以考虑采用均衡技术或预编码技术来补偿信号失真。
眼图有关知识详细解释
眼图综述报告-----------李洋目录1. 眼图的形成 (2)1.1 传统的眼图生成方法 (2)1.2 实时眼图生成方法 (3)1.3 两种方法比较 (4)2. 眼图的结构与参数介绍 (4)2.1 眼图的结构图 (4)2.2 眼图的主要参数 (5)2.2.1 消光比 (5)2.2.2 交叉点 (5)2.2.3 Q因子 (6)2.2.4 信号的上升时间、下降时间 (6)2.2.5 峰—峰值抖动和均方根值抖动 (6)2.2.6 信噪比 (6)3. 眼图与系统性能的关系 (7)4. 眼图与BER的关系 (7)4. 如何获得张开的眼图 (8)5. 阻抗匹配的相关知识 (9)5.1 串联终端匹配 (9)5.2 并联终端匹配 (10)6. 眼图常见问题分析 (10)7. 总结 (17)1.眼图的形成眼图是一系列数字信号在示波器上累积而显示的图形，其形状类似于眼睛，故叫眼图。
在用余辉示波器观察传输的数据信号时，使用被测系统的定时信号，通过示波器外触发或外同步对示波器的扫描进行控制，由于扫描周期此时恰为被测信号周期的整数倍，因此在示波器荧光屏上观察到的就是一个由多个随机符号波形共同形成的稳定图形。
这种图形看起来象眼睛，称为数字信号的眼图。
示波器测量的一般信号是一些位或某一段时间的波形，更多的反映的是细节信息。
而眼图则反映的是链路上传输的所有数字信号的整体特性。
如下图：1.1 传统的眼图生成方法采样示波器的CLK通常可能是用户提供的时钟,恢复时钟,或者与数据信号本身同步的码同步信号.图：采样示波器眼图形成原理1.2 实时眼图生成方法实时示波器通过一次触发完成所有数据的采样,不需附加的同步信号和触发信号.通常通过软件PLL方法恢复时钟。
图：实时示波器眼图形成原理另一种示意图:图：实时示波器眼图形成原理1.3 两种方法比较1.传统的方法比实时眼图生产方法测量的速度要慢100至1000倍。
2.传统的眼图生成方法测量精度没有实时眼图生成方法高。
透彻解析眼图测量技术(lecroy)_力科
Slice 1
Slice 2
Slice 3
3
Slice 4
Slice 12
Slice 11
Slice 5
Slice 6
Slice 7
Slice 8
Slice 9
数据按单位间隔逐 位与恢复时钟比较 重叠形成眼图
4
ZERO TRIGGER JITTER
• 数据是根据单位间隔排列而不是触发点. • 零时钟恢复抖动,零触发抖动.
用户自定义模板可直接 输入示波器使用
19
力科示波器在眼图测量方面的特点
力科在眼图测量领域的解决方案拥有如下功能或特点： 力科在业界最先采用实时眼图生成方法来绘制眼图，如今该方法已成 为眼图测量的现实行业标准 力科SDAII串行数据分析软件包为您提供全面的眼图及抖动分析能力 力科Zi系列示波器拥有业界最为领先的硬件指标与全面的响应优化模 式，确保眼图测量结果权威精确 流程图式的操作界面与可拆卸式的前控面板确保眼图测量轻松顺畅 创新的 X-Stream II 架构与先进的计算机系统确保快速完成眼图测量 眼图故障定位功能助力您轻松完成眼图失效分析 IsoBER功能帮助您深入预测眼图张开程度 力科独有的ISI Plot功能帮助您分析眼图中的码间干扰 力科独有的光电转换器帮助您完成光信号眼图测量 眼图医生工具EyeDoctor II为您提供了最佳的信号完整性分析工具
23
速度需求 -- 眼图测量需要采集并处理大量数据
18M个UI叠加的眼图
18M个UI叠加的眼图，每周期采集8个样点，总共需要处理150M样点。
24
速度需求-- 测量环境改变需要重复眼图测量
10英寸长的传输线，眼高 = 592mV
20英寸长的传输线，眼高 = 457mV
眼图分析
眼图测试及其疑难问题探讨关键词:DWDM,眼图,城域网,MAN摘要:目前，在长途干线和城域网中，密集波分复用（DWDM）系统的应用越来越多，对DWDM 系统的光接口测试要求也越来越高，其中包括光发送信号的眼图测试。
在实际进行眼图测试时，经常遇到不符合标准模板的情况，在不断实践中发现，其中大部分是因为测试方法不完善造成的误判断，只有小部分真正不符合ITU-T规范。
文章介绍正确测试眼图的要点。
1、码间串扰的形成1.1光纤线路码在光纤数字传输中，一般不直接传输由电端机传送来的数字信号，而是经过码型变换，变换成适合在光纤数字传输系统中传输的光纤线路码（简称线路码）。
有多种线路码型，最常用的有mBnB分组码、插入比特码和简单扰码。
在选择线路码时，不仅要考虑光纤的传输特性，还要考虑光电器件的特性。
一般来说，由于光电器件都有一定的非线性，因此采用脉冲的“有”、“无”来表示“1”和“0”的二进制码要方便得多。
但是简单的二进制信号有三个实际问题需要解决，否则无法取得良好效果。
a）不能有长连“0”或长连“1”出现。
因为长连“0”和长连“1”会使定时信息消失，给再生中继器和终端接收机的定时提取带来困难。
b）简单的二进制码中含有直流成分，“0”、“1”码出现个数的随机变化会使直流成分的大小也随机变化。
目前，在光接收机中普遍采用交流耦合，直流成分的变化会引起信号基线浮动，给判决再生带来困难。
c）简单的二进制信号在业务状态下无法监测线路误码率。
为此，在光纤传输之前，需将简单二进制信号变换成适合光纤传输系统的光纤线路码型。
CCITT最终采用简单扰码方式（如RZ、NRZ码），目前又有基于RZ码新的编码方式，如CS-RZ、DCS-RZ、CRZ、D-RZ、DPSK-RZ码等。
1.2线性网络的无失真传输条件密集波分复用（DWDM）的工作原理是：发送端将不同波长的光信号通过光合波器合成一束光，送入光纤中进行传输；在接收端由光分波器将这些不同波长的光信号区分开来，再经过光电转换送入线路终端设备。
电子电路设计离不开眼图，你要知道的眼图知识都在这！快来瞧瞧
电子电路设计离不开眼图，你要知道的眼图知识都在这！快来瞧瞧多工程师都知道高速信号需要测量眼图。
那眼图代表着什么?该如何分析眼图的好与坏？以及从眼图各种形状上，我们能知道哪些信息呢？现代的眼图分析软件又有哪些新的功能？首先我们先了解关于眼图的基本知识1、为什么要关注眼图数字信号的眼图中包含了丰富的信息，可以体现数字信号的整体特征，能够很好地评估数字信号的质量，因而眼图的分析是数字系统信号完整性分析的关键之一。
2、眼图的形成串行数据的传输由于通讯技术发展的需要，特别是以太网技术的爆炸式应用和发展，使得电子系统从传统的并行总线转为串行总线。
串行信号种类繁多，如 PCI Express、SPI、USB 等，其传输信号类型时刻在增加。
为何串行总线目前应用越来越广泛呢？相比并行数据传输，串行数据传输的整体特点如下：•信号线的数量减少，成本降低•消除了并行数据之间传输的延迟问题•时钟是嵌入到数据中的，数据和时钟之间的传输延迟也同样消除了•传输线的 PCB 设计也更容易些•信号完整性测试也更容易实际中，描述串行数据的常用单位是波特率和UI，串行数据传输示例如下：图串行数据传输示例例如，比特率为3.125Gb/s 的信号表示为每秒传送的数据比特位是 3.125G 比特，对应的一个单位间隔即为 1UI。
1UI表示一个比特位的宽度，它是波特率的倒数，即1UI=1/（3.125Gb/s）=320ps。
现在比较常见的串行信号码形是NRZ 码，因此在一般的情况下对于串行数据信号，我们的工作均是针对 NRZ 码进行的。
由于示波器的余辉作用，将扫描所得的每一个码元波形重叠在一起，从而形成眼图。
眼图中包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而可以估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰，改善系统的传输性能。
最新施工员看懂施工图技巧方法
最新施工员看懂施工图技巧方法2017年最新施工员看懂施工图技巧方法建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
下面是店铺为大家分享2017年最新施工员看懂施工图技巧方法，欢迎大家阅读浏览。
(1)循序渐进。
拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”，这样才能收到事半功倍的效果。
(2)要记住尺寸。
建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉;纵横轴线心中记，层高总高很重要;结构尺寸要记住，构件型号别错了;基础尺寸是关键，结构强度不能少;梁柱断面记牢靠，门窗洞口要留好。
眼图的定义、原理及模型
▪ 图1中可以看出，眼图是由虚线分段的接收码元 波形叠加组成的。眼图中央的垂直线表示取样时 刻。当波形没有失真时，眼图是一只“完全张开” 的眼睛。在取样时刻，所有可能的取样值仅有两 个：+1或-1。当波形有失真时，在取样时刻信号 取值分布在小于+1或大于-1附近，“眼睛”部分 闭合。这样，保证正确判决所容许的噪声电平就 减小了。换言之，在随机噪声的功率给定时，将 使误码率增加。“眼睛”张开的大小就指明失真 的严重程度。
散度应为0。 4.正负极性不对称度 ▪ 指在最佳抽样点处眼图正、负幅度的不对称程度。无畸变
眼图的极性不对称度应为0。
▪ 最后，还需要指出的是：由于噪声瞬时电 平的影响无法在眼图中得到完整的反映， 因此，即使在示波器上显示的眼图是张开 的，也不能完全保证判决全部准确。不过， 原则上总是眼睛张开得越大，实际判决越 准确。所以，还是可以通过眼图的张开度 来衡量和比较基带信号的质量，并以此为 依据来调整信号在信道中的传输特性，使 信号在通信系统信道中传输尽最大可能接 近于最佳工作状态。
眼图的定义、原理及模型
▪ 在实际的通信系统中，数字信号经过非理 想的传输系统必定要产生畸变，信号通过 信道后，也会引入噪声和干扰，也就是说， 总是在不同程度上存在码间干扰的。在码 间干扰和噪声同时存在情况下，系统性能 很难进行定量的分析，常常甚至得不到近 似结果。为了便于实际评价系统的性能， 常用所谓“眼图”。眼图可以直观地估价 系统的码间干扰和噪声的影响，是一种常 用的测试手段。
END
以上有不当之处，请大家给与批评指正， 谢谢大家！
11
▪ 衡量眼图质量的几个重要参数有： 1.眼图开启度(U-2ΔU)/U ▪ 指在最佳抽样点处眼图幅度“张开”的程度。无畸变眼图
电路中eye-概述说明以及解释
电路中eye-概述说明以及解释1.引言1.1 概述概述眼图（Eye diagram）是电路中一种常用的信号分析工具，它可以直观地展示出数字信号的品质和传输效果。
在现代通信系统中，眼图被广泛应用于高速串行数据传输的评估和调试。
通过观察眼图的开口大小、噪声水平和信号失真情况，工程师可以更好地了解信号的质量，并进行相应的优化和改进。
眼图的形状对于判断信号传输的可靠性至关重要。
一个完整的眼图通常由交错的开口组成，类似于人的眼睛。
开口的大小代表了信号的幅度范围，而开口的位置则表示了信号的平衡情况。
当信号失真或受到干扰时，眼图的开口会变小或者变形，这表明数字信号的质量下降。
通过分析眼图的形态特征，工程师可以判断信号传输中存在的问题，并进一步进行故障定位和改进。
在电路设计和调试中，眼图的使用非常广泛，特别是在高速数据传输和时钟恢复等领域。
通过采集信号的波形数据，然后进行采样和重新组合，就可以生成眼图。
通过眼图，工程师可以看到数字信号在不同时间点的变化情况，并对信号的时序和整体稳定性进行分析。
总之，眼图是一种重要的电路分析工具，能够帮助工程师更好地认识和评估信号的质量。
通过对眼图的观察和分析，我们可以识别出信号传输中存在的问题，并采取适当的措施来改进和优化电路的性能。
接下来，本文将重点介绍电路中眼图的关键要点，并探讨其在实际应用中的意义和挑战。
1.2 文章结构文章结构部分的内容是对整篇文章的结构进行简要介绍和概述。
它可以包括以下信息：文章的整体篇幅和章节分布：介绍文章的总字数和章节划分，使读者能够了解文章的大致结构和篇幅。
各章节内容的概述：对文章中各个章节的主要内容进行简要介绍，让读者对整篇文章的内容有一个整体的概念。
章节之间的逻辑关系：说明各章节之间的逻辑联系和顺序，以便读者能够理解文章的思路和脉络。
注重的重点和亮点：指出文章中的重点部分和亮点，以激发读者的兴趣和引导读者关注重要的内容。
通过文章结构的介绍，读者可以迅速了解整篇文章的脉络和主要内容，从而更好地理解和阅读文章。
眼图测量分析
眼圖之量測分析引言眼圖是一項時間分析工具，讓使用者能夠清楚看見時間和強度的誤差。
在真實生活中，諸如抖動之類的誤差非常難以量化，因為經常改變，而且非常小。
因此，眼圖非常利於尋找最大抖動以及電壓強度的誤差，如圖一所示。
圖一、眼圖檢視的抖動和電壓雜訊示意圖誤差增加時，眼圖中心的白色空間就會縮小。
那個空間由兩項特性所定義：眼寬(Eye Width)和眼高(Eye Height)。
圖二中白色空間的寬度就稱為眼寬。
因此，眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼寬就是用來度量在任何指定的時間期間內、資料線穩定的時間長度的良好工具。
這樣可以了解可允許的保存時間和建立時間有多少。
最後完成的眼圖中的白色空間的高度就稱為眼高。
如果眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼高可以指出接收器的VIH和VIL必須位於何處，才能正確地對資料取樣。
數位訊號轉換的品質越好，眼圖中的開放白色空間越大。
換言之，眼寬和眼高應該盡可能地大。
圖二、眼圖的高度及寬度示意圖實驗原理其形狀似人的眼睛，因此被稱爲眼圖。
而檢視數位傳輸器的輸出三個時間段落，即可建構出眼圖。
圖三中的眼圖是將所有可能的0與1的組合疊在一條線段上，而完成建構。
圖三、數位訊號對應之眼圖在數位系統中，時間是最重要的因素之一。
數位通訊的可靠性和準確性都是根據其時間功能的品質而定。
在真實世界的數位通訊系統中，有許多時間上的誤差，其中最重要的兩個是抖動(Jitter)和飄移(Drift)。
分別以抖動(Jitter)及飄移(Drift)敘述之：一、抖動(Jitter)抖動(Jitter)是指與事件的理想時間的誤差，通常是從參考訊號的過零點(Zero-Crossing)進行測量。
抖動通常歸因於串音(Cross-Talk)、同時切換輸出，以及其它週期性發生的干擾訊號。
由於抖動會隨著時間而變化，如圖四所示，因此對抖動的測量及量化有多種進行方式，從目測幾秒鐘內的抖動範圍，到以數據進行的測量（例如根據長時間的標準誤差）。
跟我学如何看透图纸
跟我学如何看透图纸作为一个工程师，能够准确阅读和理解图纸是非常重要的技能。
图纸中包含了非常多的信息，如果你无法理解这些信息，那么就会影响到项目的进展，甚至会导致错误的设计。
因此，学习如何阅读和理解图纸成为了每个工程师必须掌握的技能之一。
图纸的基本元素在开始学习如何看透图纸前，我们需要先了解图纸的基本元素。
一个标准的图纸通常由以下几个元素组成：1.标题栏：图纸的上方通常包含了图纸编号、日期、版次等基本信息。
2.比例尺：标识图纸上的物理尺寸和实际尺寸之间的比例关系。
3.标注：用于说明图纸中各元素的尺寸、位置、数量、材料、标准等信息。
4.图框：包含了图纸的边界和要素符号等。
5.零件图：用于展示各个部件和构件的详细设计和制造方式。
6.装配图：用于展示各个零部件之间的组装方式和配合方式。
如何阅读零件图阅读零件图是工程师必须掌握的技能之一。
要想理解一个零件图，我们需要按照下列步骤进行：1.了解图纸的比例尺和单位。
比例尺是指图纸上的长度与实际长度的比例关系，通常在图纸左下角或者右下角标注。
而单位则是指图纸上的长度和尺寸所使用的单位，通常是英寸、毫米等。
2.确认图纸名称和编号。
这些信息通常会在图纸的标题栏中标注，确保你看到的图纸与自己需要的图纸相符。
3.理解图纸符号。
图纸中包含了各种各样的符号和标记，例如直线、角度、文字、箭头等。
通过了解这些符号的含义，你能够更加准确地理解图纸的内容。
4.查看尺寸标注。
通常情况下，零件图中的每个要素都会标注尺寸，这些尺寸通常是基于标准或者规范制定的。
通过查看这些标注，你能够了解每个要素的尺寸大小和位置关系。
5.熟悉工艺要求。
图纸中通常还会包含一些工艺要求，例如加工工艺、表面处理、检验等。
这些要求是非常重要的，特别是在制造过程中需要遵守。
如何阅读装配图装配图展示了各个零件之间的组装方式和配合方式，阅读装配图同样也是工程师必须掌握的技能之一。
要想理解一个装配图，我们需要按照下列步骤进行：1.了解装配顺序。
眼图(Eye Diagram)含义讲解
眼图（Eye Diagram）含义讲解什么是眼图？它用在什么场合？反映了波形的什么信息？眼图（Eye Diagram）可以显示出数字信号的传输质量，经常用于需要对电子设备、芯片中串行数字信号或者高速数字信号进行测试及验证的场合，归根结底是对数字信号质量的一种快速而又非常直观的观测手段。
消费电子中，芯片内部、芯片与芯片之间经常用到高速的信号传输，如果对应的信号质量不佳，将导致设备的不稳定、功能执行错误，甚至故障。
眼图反映的是数字信号受物理器件、信道的影响，工程师可以通过眼图，迅速得到待测产品中信号的实测参数，并且可以预判在现场可能发生的问题。
1、眼图的形成对于数字信号，其高电平与低电平的变化可以有多种序列组合。
以3个bit为例，可以有000-111共8中组合，在时域上将足够多的上述序列按某一个基准点对齐，然后将其波形叠加起来，就形成了眼图。
如图1。
对于测试仪器而言，首先从待测信号中恢复出信号的时钟信号，然后按照时钟基准来叠加出眼图，最终予以显示。
图1. 眼图的形成2、眼图中包含的信息对于一幅真实的眼图，如图2，首先我们可以看出数字波形的平均上升时间(Rise Time)、下降时间(Fall Time)、上冲(Overshoot)、下冲(Undershoot)、门限电平(Threshold/Crossing Percent)等基本的电平变换的参数。
图2. 电平变换参数信号不可能每次高低电平的电压值都保持完全一致，也不能保证每次高低电平的上升沿、下降沿都在同一时刻。
如图3，由于多次信号的叠加，眼图的信号线变粗，出现模糊(Blur)的现象。
所以眼图也反映了信号的噪声和抖动：在纵轴电压轴上，体现为电压的噪声(Voltage Noise)；在横轴时间轴上，体现为时域的抖动(Jitter)。
图3. 噪声和抖动由于噪声和抖动，眼图上的空白区域变小。
如图4，在除去抖动和噪声的基础上，眼图上空白的区域在横轴上的距离称为眼宽(Eye Width)，在眼图上叠加的数据足够多时，眼宽很好的反映了传输线上信号的稳定时间；同理，眼图上空白的区域在纵轴上的距离称为眼高(Eye Height)，在眼图上叠加的数据足够多时，眼高很好的反映了传输线上信号的噪声容限，同时，眼图中眼高最大的地方，即为最佳判决时刻。
眼图的名词解释
眼图的名词解释眼图（Eye diagram）是一种用于电信领域信号质量评估的图形分析工具。
它利用实际信号的采样数据绘制而成，通常呈现为上方为信号波形，下方为相关的信号参数。
眼图通过将连续波形的多个周期叠加在一起，形成多个瞬态过程的重叠，从而提供了信号的稳态和瞬态特征的直观展示。
它能够有效地反映信号的时域和频域特征，以及信号的抗干扰能力、传输质量和时钟恢复性能。
眼图的形状和特征对于信号的质量评估至关重要。
通过观察眼图，我们可以判断信号的完整性和稳定性。
一个清晰、稳定的眼图表示信号传输良好，存在较高的抗噪声和干扰能力。
相反，如果眼图模糊或变形，可能意味着信号存在时钟偏移、抖动、畸变或其他噪声问题。
眼图常用于高速数字通信系统的设计、调试和故障排除中。
它可以帮助工程师确定信号失真的原因，并调整系统参数以提高传输质量。
通过观察眼图，工程师可以识别出信号的主要问题，例如噪声、时钟偏移、串扰、 ISI（Inter-Symbol Interference，符号间干扰）等。
在信号调试中，工程师通常会根据眼图上的特征，对发送和接收端的设备进行相应的调整和优化。
眼图在不同应用领域具有广泛的应用。
在电信领域，眼图可以用于评估数字通信系统的性能，例如以太网、光纤通信、无线通信等。
在光学领域，眼图可以帮助工程师分析光信号的传输质量，以便改善光通信系统的性能。
在高频电路设计中，眼图可以用于评估高速信号的时钟恢复和数据传输能力。
综上所述，眼图是一种用于信号质量评估的重要工具，具有直观、全面的特点。
通过观察眼图，我们可以深入了解信号的稳态和瞬态特征，从而改进通信系统的性能。
眼图的应用范围广泛，对于电信、光学和电路设计等领域都具有重要意义。
随着通信技术的发展，眼图将继续发挥其重要的作用，帮助我们理解和优化信号传输的质量和性能。
眼图
［转帖］眼图基本知识介绍随着数据速率超过Gb/s水平，工程师必须能够识别和解决抖动问题。
抖动是在高速数据传输线中导致误码的定时噪声。
如果系统的数据速率提高，在几秒内测得的抖动幅度会大体不变，但在位周期的几分之一时间内测量时，它会随着数据速率成比例提高，进而导致误码。
新兴技术要求误码率(BER)，亦即误码数量与传输的总码数之比，低于一万亿分之一(10-12)。
随着数据通信、总线和底板的数据速率提高，市场上已经出现许多不同的抖动检定技术，这些技术采用各种不同的实验室设备，包括实时数字示波器、取样时间间隔分析仪(TIA)、等时取样示波器、模拟相位检波器和误码率测试仪(BERT)。
为解决高数据速率上难以解决的抖动问题，工程师必需理解同步和异步网络中使用的各种抖动分析技术本文重点介绍3 Gb/s以上新兴技术的数据速率。
低于3 Gb/s的实时示波器可以捕获连续的数据流，可以同时在时域和频域中分析数据流；在更高的数据速率上，抖动分析要更具挑战性。
本文将从数字工程师的角度，介绍应对SONET/SDH挑战的各种经验。
抖动分析基本上包括比较抖动时钟信号和参考时钟信号。
参考时钟是一种单独的黄金标准时钟，或从数据中重建的时钟。
在高数据速率时，分析每个时钟的唯一技术是位检测和误码率测试；其它技术则采用某种取样技术。
如图1所示，眼图是逻辑脉冲的重叠。
它为测量信号质量提供了一种有用的工具，即使在极高的数据速率时，也可以在等时取样示波器上简便生成。
边沿由‘1’到‘0’转换和‘0’到‘1’转换组成，样点位于眼图的中心。
如果电压(或功率)高于样点，则码被标为逻辑‘1’；如果低于样点，则标为‘0’。
系统时钟决定着各个位的样点水平位置。
图1: 具有各项定义的眼图E1是逻辑‘1’的平均电压或功率电平，E0是逻辑‘0’的平均电压或功率电平。
参考点t = 0在左边的交点进行选择，右边的交点及其后是位周期TB。
Eye Crossing Point: 眼图交点Left Edge: 左沿Right Edge: 右沿Nominal Sampling Point: 标称样点幅度噪声可能会导致逻辑‘1’的电压或功率电平垂直波动，低于样点，导致逻辑‘1’码错误地标为逻辑‘0’码，即误码。
如何看眼图
如何看眼图2007年06月24日星期日 11:01 A.M.在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用上图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
（4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
