数控加工技术实验指导书范本
零件数控加工技术实训指导书(含任务单)
零件数控加工技术实训指导书学习情景一减速器轴的加工减速器轴属于转轴（工作时既承受扭矩又承受弯矩），是机器减速箱中常见的零件之一，应用较广。
其结构一般有外圆、台阶、圆锥、沟槽等，将轴设计成台阶形，目的是增加强度和刚度，便于拆装，易于轴上零件的固定，区别是不同的精度和表面粗糙度以及配合的要求。
轴端应倒角、去毛刺，以便于装配。
减速器轴是机械传动中常见的的周雷零件，如图1-1所示。
在数控车床上车削减速器轴是数控车床操作工典型的工作项目。
轴上安装齿轮和轴承。
为了使机器工作平稳，一般齿轮轴的精度都要求较高。
图1-1 减速器轴减速器轴的加工任务单技能目标：1、读懂零件图，能根据给出的零件图合理安排加工步骤和选择切削量。
2、会采用基本指令、固定循环指令编程方法编写减速器轴的加工程序。
3、学会数控车床的基本操作，懂得安全注意事项及日常维护保养。
4、能正确选择刀具及角度，并在车床上正确安装和对刀，合理选择切削参数。
5、能车削符号图样要求的减速器轴，并会使用量具对零件进行检测与质量评估、分析。
方法能力目标：1、掌握数控车削简单外圆、锥度、切断的编程方法。
2、掌握数控车床程序录输入、检索、坐标设置、参数设置、试运行、切削加工方法。
3、掌握尺寸控制与跳段运行精加工程序的方法。
社会能力目标：1、培养团结协作的团队精神。
2、培养爱护设备和环境的良好习惯。
一、资讯、决策（一）、工艺分析1、精度及技术要求分析的主要内容：（1）、分析精度及各项技术要求是否齐全、合理。
对采用数控加工的表面，其精度要求应尽量一致，以便能连续加工。
（2）、分析本工序的数控车削加工精度能否达到图样要求，若达不到，需采取其他措施拟补的话，注意给后续工序留有一定的加工余量。
（3）、找出图样上有较高位置精度要求的表面，这些表面应在一次装夹下完成。
（4）、对表面粗糙度要求较高的表面，应确定用恒线速度切削。
如图1-1所示，该零件由直径不同的外轮廓面组成，由数控车床加工完成。
数控加工技术实验指导书(本科)
数控加工技术实验指导书班级：____________________姓名：____________________学号：____________________山东建筑大学机电学院实验室实验一数一、实验目的：1、使学生对数控车床编程特点、编程方法和加工方式有所了解；2、根据给定的零件图纸，编出零件加工程序，并进行程序的输入、检查等，最后模拟加工过程。
二、实验内容所涉及课程或相关课程的知识面：本实验涉及《金属切削原理与刀具》、《金属切削机床》、《机械制造工艺学》以及本课程的相关内容，如车刀的选择，切削用量的确定，装夹基准的选择，机床布局形式对编程的影响等。
本实验要求使用复合循环指令进行粗车加工编程。
三、实验设备及仪器：数控车床四、实验步骤：1、实验前要求认真阅读实验指导书，预习相关知识；2、根据工件图样，编制加工程序；3、将加工程序输入机床数控系统；4、对刀；5、锁住机床，单段空运行，验证程序正确性；6、修改完善加工程序。
五、实验报告要求：给定零件：材料：45钢，T235，表面粗糙度Ra1.61、进行给定零件加工工艺分析（确定工艺方法，选择定位基准，确定装夹方法，正确选择刀具等）；2、简述对刀过程；3、编制该零件加工程序（要求使用复合循环指令进行粗车加工编程）；提示：FANUC 0i Mate-TC粗车循环（G71）格式G71 U（Δd）R（e）G71 P（ns）Q（nf）U（Δu）W（Δw）F（f）S（s）T（t）N（ns）…………………………N（nf）……Δd：切削深度（背吃刀量，半径给定）e：退刀量ns：精车加工程序第一个程序段的顺序号nf：精车加工程序最后一个程序段的顺序号Δu：X方向精加工余量（直径给定）Δw：Z方向精加工余量f，s，t：包含在ns到nf程序段中的任何F，S或T功能在循环中被忽略，而在G71程序段中的F，S或T功能有效。
实验二数控铣床编程综合实验一、实验目的：1、使学生对数控铣床编程特点、编程方法和加工方式有所了解；2、根据给定的零件图纸，编出零件加工程序，并进行程序的输入、检查等，最后进行加工实切。
数控技术实验指导书
数控技术实验指导书撰写人：校正：2016.2目录实验一认识数控机床坐标和换刀操作实验二数控加工中心操作面板的使用和铣平面实险三掌握数控系统常用指令并加工一个零件实验四加工一个对称形零件实验五加工旋转凸台实验六加工一个外形稍微复杂的零件实验七数控车床操作面板的使用和对刀操作实验八车削一个简单柱形零件实验九车削一个带螺纹的零件实验十车削一个稍微复杂的柱形零件实验十一利用数控软件完成曲面加工1实验一认识数控机床坐标和换刀操作一、实验目的对照实物了解数控加工中心各组成部分及其工作原理，并建立所学机构的感性认识。
认识数控加工中心的自动换刀过程，能自己编写换刀程序。
二、实验仪器和设备数控加工中心三、实验内容1．认识数控机床的各组成部分。
如CNC装置，伺服单元，辅助装置，机床本身等2．认识数控加工中心的换刀装置（刀库和机械手）3．了解数控机床的坐标定义与方向，工作台的运动4．熟悉MDI档的操作，并进行换刀操作参考程序：O0007N10 G92 x0 y0 z0N20 G91 G01 x-10 F100 N30 M06 T01N40 x-30N50 M06 T02 N60 x10N70 M06 T07 N80 x20N90 M06 T04 N110 M30四、实验注意事项1．未经允许不得随意打开数控机床的电气控制柜2．未经允许不得随意操作数控机床五、实验分组加工中心有两台,所以每班分为2组,同时操作.六、思考题1、比较数控机床和普通机床的区别。
2 刀库的结构原理是什么？绘制机械手原理图（查阅图书馆资料）2实验二数控加工中心操作面板的使用和铣平面一、实验目的了解数控数控加工中心的基本操作，学习数控系统的基本操作方法，掌握数控机床的对刀原理及操作步骤;并能利用数控机床铣平面二、实验仪器和设备数控加工中心三、实验内容1.认识和使用控制面板各个按钮。
2.掌握对刀方法3.自己编程铣平面，将图1的平面ABCD铣平。
图1参考对刀：将刀具调整到图1所示的位置P 对刀步骤: G92 X(X0) Y(Y0) Z(Z0)1.机床回参考点(回零);2.主轴正转,将刀具底平面移至D,并下降到低于腊模上表面处;3.手动将刀具从D移到A,从显示屏上读取”机床坐标系”中X坐标并纪录;4.手动将刀具从A移至B,从显示屏上读取”机床坐标系”中Y坐标并纪录;5.受动将刀具底部接触腊模上表面,从显示屏上读取”机床坐标系”中Z坐标并纪录;6.根据度取得X/Y/Z,计算出工件原点相对机床原点的偏移量X’, Y’, Z’计算公式为X’=X+R, Y’=Y+R, Z’=Z R为刀具半径7.根据工件原点计算出对刀点相对机床原点的偏移量Xp, Yp, Zp. 计算公式为Xp=X’+Xo, Yp=Y’+Yo, Zp=Z’+Z0 Xo/Yo 分别为X/Y值;8.用MDI功能将刀具移至对刀点G53 G00 G90 Xp Yp Zp注:MDI方式是指可以单独执行一段程序参考程序:O1000(主程序)N01 G92 x-10 y-10 z10N05 G90 G01 z-3 F1000 M03 S800 N10 x0 y0N15 M98 P2000 L10N20 M30O2000 (子程序)N30 G91 G01 x210 F800 N35 Y10N40 x-210N45 y10N55 m99四、注意事项1.未经允许不得随意打开数控机床的电气控制柜2.不得随意操作数控机床五、实验分组同实验一六、思考题1、什么情况下使用急停开关？2、机床坐标系与工件坐标系的区别3、对刀操作中为什么要考虑刀具半径？4、G01 和G00的区别，子程序的格式?实验三掌握数控系统常用指令并加工一个零件一、实验目的 4掌握数控系统常用指令及子程序的编程技巧。
数控加工实验指导书(精)
数控加工编程与操作实验指导书班级学号姓名数控铣床加工实训一数控铣床(加工中心零件程序编制加工实训一. 实训目的1.熟练掌握数控铣床(加工中心操作面板上各个按键的功用及其使用方法。
2.掌握G02、G03、与G01、G00指令的应用和编程方法;3.掌握子程序调用、G90、G91、在程序编制中的应用。
4.掌握程序输入及修改方法。
5.熟练掌握程序输入的正确性及检验;二. 实训设备1.XKA714/F数控铣床1台三. 实训内容1.如图2—1所示成型面零件,已知毛坯尺寸为Φ100×80,编写数控加工程序并进行图形模拟加工。
图2—12.数控加工程序卡根据零件的加工工艺分析和所使用的数控铣床(加工中心的编程指令说明,编写加工程序,填写程序卡,见下表:四. 实训步骤1.开机2.编写图2—1加工程序3.程序输入4.检验程序及各字符的正确性5.模拟自动加工运行6.观察机床的程序运行情况及刀具的运行轨迹。
7.回参考点五.注意事项1.编程注意事项①编程时,注意Z方向的数值正负号。
②认真计算圆弧连接点和各基点的坐标值,确保走刀正确。
2.其他注意事项①安全第一,必须在老师的指导下,严格按照数控铣床安全操作规程,有步骤的进行。
②首次模拟可按控制面板上的“机床锁住”按钮,将机床锁住,看其图形模拟走刀轨迹是否正确,再关闭“机床锁住”进行刀具实际轨迹模拟。
六.实训思考题1.使用G02/G03指令时,如何判断顺时针/逆时针方向?2.说明模态和非模态之区别。
实训二外轮廓加工实训一. 实训目的1.掌握轮廓加工的工艺分析和方法。
2.掌握编程原点的选择原则。
3.熟悉数控铣床上工件的装夹、找正。
4.掌握试切对刀方法及自动加工的过程及注意事项。
5.掌握程序校验的方法和步骤。
二. 实训设备、材料及工具1.XKA714/F数控铣床1台(FANUC系统2.游标卡尺0~125mm 50~75外径千分尺0~30深度尺3. Φ10键槽铣刀Φ12/Φ16立铣刀4.零件毛坯Φ100×60若干三. 实训内容加工零件如下图,毛坯外径Φ100×60,编制数控加工程序。
数控加工技术实验指导书1

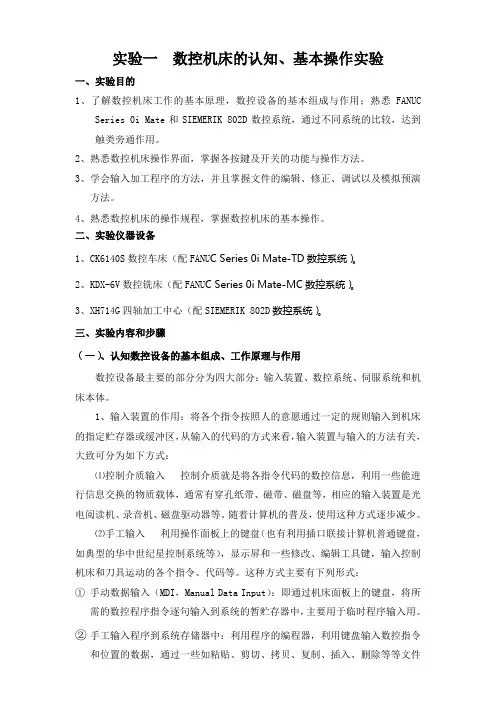

实验一数控机床的认知、基本操作实验一、实验目的1、了解数控机床工作的基本原理，数控设备的基本组成与作用；熟悉FANUCSeries 0i Mate和SIEMERIK 802D数控系统，通过不同系统的比较，达到触类旁通作用。
2、熟悉数控机床操作界面，掌握各按鍵及开关的功能与操作方法。
3、学会输入加工程序的方法，并且掌握文件的编辑、修正、调试以及模拟预演方法。
4、熟悉数控机床的操作规程，掌握数控机床的基本操作。
二、实验仪器设备1、CK6140S数控车床（配FANU C Series 0i Mate-TD数控系统）。
2、KDX-6V数控铣床（配FANU C Series 0i Mate-MC数控系统）。
3、XH714G四轴加工中心（配SIEMERIK 802D数控系统）。
三、实验内容和步骤（一）、认知数控设备的基本组成、工作原理与作用数控设备最主要的部分分为四大部分：输入装置、数控系统、伺服系统和机床本体。
1、输入装置的作用：将各个指令按照人的意愿通过一定的规则输入到机床的指定贮存器或缓冲区，从输入的代码的方式来看，输入装置与输入的方法有关，大致可分为如下方式：⑪控制介质输入控制介质就是将各指令代码的数控信息，利用一些能进行信息交换的物质载体，通常有穿孔纸带、磁带、磁盘等，相应的输入装置是光电阅读机、录音机、磁盘驱动器等。
随着计算机的普及，使用这种方式逐步减少。
⑫手工输入利用操作面板上的键盘（也有利用插口联接计算机普通键盘，如典型的华中世纪星控制系统等），显示屏和一些修改、编辑工具键，输入控制机床和刀具运动的各个指令、代码等。
这种方式主要有下列形式：①手动数据输入（MDI，Manual Data Input）：即通过机床面板上的键盘，将所需的数控程序指令逐句输入到系统的暂贮存器中，主要用于临时程序输入用。
②手工输入程序到系统存储器中：利用程序的编程器，利用键盘输入数控指令和位置的数据，通过一些如粘贴、剪切、拷贝、复制、插入、删除等等文件编程工具，与计算机文件编辑方法相似进行编程的修改和编辑程序。
数控加工技术实验指导

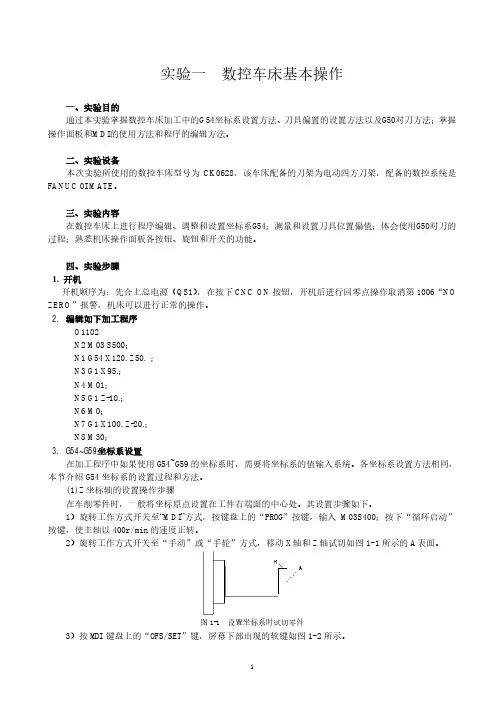

实验一数控车床基本操作一、实验目的通过本实验掌握数控车床加工中的G54坐标系设置方法、刀具偏置的设置方法以及G50对刀方法；掌握操作面板和MDI的使用方法和程序的编辑方法。
二、实验设备本次实验所使用的数控车床型号为CK0628，该车床配备的刀架为电动四方刀架，配备的数控系统是FANUC 0I MATE。
三、实验内容在数控车床上进行程序编辑、调整和设置坐标系G54；测量和设置刀具位置偏值；体会使用G50对刀的过程；熟悉机床操作面板各按钮、旋钮和开关的功能。
四、实验步骤1. 开机开机顺序为：先合上总电源（QS1），在按下CNC ON按钮，开机后进行回零点操作取消第1006“NO ZERO”报警，机床可以进行正常的操作。
2. 编辑如下加工程序O1102N2 M03 S500；N1 G54 X120. Z50. ；N3 G1 X95.；N4 M01；N5 G1 Z-10.；N6 M0；N7 G1 X100. Z-20.；N8 M30；3. G54~G59坐标系设置在加工程序中如果使用G54~G59的坐标系时，需要将坐标系的值输入系统。
各坐标系设置方法相同，本节介绍G54坐标系的设置过程和方法。
(1)Z坐标轴的设置操作步骤在车削零件时，一般将坐标原点设置在工件右端面的中心处。
其设置步骤如下。
1）旋转工作方式开关至“MDI”方式，按键盘上的“PROG”按键，输入M03S400；按下“循环启动”按键，使主轴以400r/min的速度正转。
2）旋转工作方式开关至“手动”或“手轮”方式，移动X轴和Z轴试切如图1-1所示的A表面。
图1-1 设置坐标系时试切零件3）按MDI键盘上的“OFS/SET”键，屏幕下部出现的软键如图1-2所示。
图1-2 OFS/SET软键4）按下“工件系”软键，进入坐标系设定画面。
5）用箭头键将光标移动到要设置的坐标系G54的Z坐标轴上，键入Z0，此时软键变成如图1-3所示的画面。
图1-3 工件系测量画面6）按下“测量”软键，完成Z坐标的设置。
数控加工技术实验指导书
数控加工技术实验指导书滕汶编徐州师范大学机电工程学院目录实验一数控车床编程 (2)实验一数控车床编程一、实验目的1.熟悉SIEMENS数控机床NC操作面板、机床控制面板各主要按键名称及功能；2.了解数控车床的基本操作方法，刀具参数及工件坐标系参数设置的具体含义。
3.熟悉数控车床基本编程指令，重点掌握直线插补、圆弧插补、纵向毛坯切削循环LCYC95等指令的合理使用。
二、实验设备和工具1．SIEMENS数控车床或宇航数控仿真2．钢板尺150mm3．游标卡尺150mm4. 外圆车刀、割刀5．棒料22X300mm （铝材）三、实验内容（一）数控机床NC操作面板、机床控制面板主要按键名称及功能；1.机床操作面板位于窗口的左侧或右侧，如下图所示。
主要用于控制机床的运动和选择机床运行状态，由模式选择旋钮、数控程序运行控制开关等多个部分组成，每一部分的详细说明如下。
MDA : 用于直接通过操作面板输入数控程序和编辑程序。
AUTO ：进入自动加工模式JOG ：手动方式,手动连续移动台面或者刀具REFPOT : 手动方式回参考点V AR : 増量选择SINGL : 自动加工模式中,单步运行SPINSTAR : 主轴正转SPINSTAR : 主轴反转SPINSTP : 主轴停止RESET : 复位键CYCLESTAR : 循环启动CYCLESTOP : 循环停止RAPID : 快速移动方向键:选择要移动的轴紧急停止旋钮:主轴速度调节旋钮:进给速度（F）调节旋钮:2. NC数控系统操作键盘如下图所示。
用操作键盘结合显示屏可以进行数控系统操作。
:软菜单键; :加工显示; :返回键; :菜单扩展键;:区域转换键; :光标向上键,上档:向上翻页键;:光标向左键; : 删除键(退格键); :数字键，上挡键转换对应字符；：垂直菜单键；：报警应答键；：选择/转换键; : 回车/输入键; :上档键;:光标向下键,上档:向下翻页键; :光标向右键; : 空格键(插入键);:字母键:上档键转换对应字符。
数控加工实训指导书
数控加工实训指导书数控加工教研室绪论1《数控加工与编程》实训的目的1、熟悉了解数控车床、数控铣床、数控加工中心的结构组成及工作原理。
2、熟练掌握待加工零件的装夹、定位、加工路线设置及加工参数调校等实际操作工艺。
3、熟练掌握阶梯轴、成型面、螺纹等车削零件和平面轮廓、槽形、钻、镗孔等类型铣削零件的手工及自动换刀的编程技术以及复杂曲面零件的自动编程技术。
能分析判断并解决加工程序中所出现的错误。
4、学会排除机床电气及机械方面的一般性故障。
5、熟练操作数控车、数控铣床、并能加工出中等复杂程度的零件。
6、能初步使用加工中心机床，了解刀库及其设置，了解加工中心的加工过程与特点7、初步了解与掌握程序转存和联机控制等DNC加工方面的知识及操作方法。
8、复习掌握数控技术职业资格考试要求的其它应知、应会的内容。
积极争取通过职业技术资格考试。
2实训内容与实训计划安排1、实训的主要内容1．1 数控车床的操作与编程训练（1）、操作面板的熟悉和控制软件的基本使用。
（2）、坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。
（3）、基本编程指令的讲解。
手工编程与程序输入训练，空运行校验。
（4）、固定循环指令的讲解。
编程与程序输入训练，空运行校验。
（5）、螺纹零件的车削编程训练。
学会排除程序及加工方面的简单故障。
（6）、刀具补偿及编程训练。
手工换刀与自动换刀的基本操作。
（7）、多把刀具的对刀、刀库数据设置。
（8）、实际车削训练，合理设置各工艺参数。
（9）、理论课：复习总结车床加工的应知、应会内容。
1．2 数控铣床操作与编程训练（1）、操作面板的熟悉和控制软件的基本使用。
（2）、坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。
（3）、基本编程指令的讲解。
手工编程与程序输入训练，空运行校验模拟。
（4）、轮廓铣削和槽形铣削编程训练与上机调试，掌握程序校验方法。
（5）、刀长与刀径补偿及编程训练。
手工换刀基本操作，多把刀具的对刀、刀库数据设置。
数控车削实习操作指导书五篇
数控车削实习操作指导书五篇第一篇：数控车削实习操作指导书数控实习操作指导书一、准备工作1、按下机床左侧电源开关开机，检查机床状况，检查工具是否齐全。
2、按“回零”按钮，机床回零点。
回零时先回Z向，再回X向。
二、程序输入1、操作面板输入法（1）按“编辑”按钮，进入编辑状态按“程序”按钮，进入程序内容界面。
输入“O+学号后四位”，按“EOB”按钮（2）逐步输入程序（拷入程序）并自检。
，新建程序。
2、U盘输入法（1）在电脑中创建文本文档，同样以“O+学号后四位”命名。
（2）在文本文档中录入自己的程序并仔细检查，确保无误后调入数控模拟机执行并改错。
（3）确保程序无误后考入Ｕ盘，并将文本文档扩展名“.txt”改为“.cnc”以供ＧＳＫ９８０T数控系统识别。
（4）将U盘插入车床ＵＳＢ接口，.按“编辑”按钮，进入编辑状态，按“ＣＨＧ”转换键可以识别打开U盘，并可在机床C盘U盘之间切换。
把光标移到程序上，按“EOB”按钮键，可以打开选中的程序。
二、对刀装夹工件，长度应装夹到位，卡盘夹紧。
1、先将刀具移动到靠近工件的地方。
2、手动输入主轴转速程序段（1）按“MDI”键进入手动编辑界面（2）按“程序”键，进入程序输入界面，输入“M41 S----”或“M42S----”。
M41为低速档指令，S应在50-500之间；M42为高速档指令，S应在250-2500之间。
（3）按“输入”键输入程序段，按“循环启动”驱动程序段。
3、启动主轴，使主轴正传或反转。
4、利用“手脉”，使刀具刀尖的部位靠近工件端面，如下图。
5、保持Z向不动，X向移出刀具。
6、按“刀补”键，进入刀补设定界面，将光标移动到目前对刀的刀号处，用操作面板输入“Z0”值并按“输入”键。
7、用“手脉”将刀具移至刀尖靠近工件表面，并Z向走刀切除工件表层一部分。
如下图。
8、保持X向不动，将刀具退至安全位置。
关闭主轴，用游标卡尺读出已车削部分直径。
9、在刀补界面输入X直径值。
数控技术实验指导书
数控技术实验指导书工程技术学院目录实验一参观数控机床，认识数控机床的换刀操作实验二数控加工中心操作面板的使用和对刀操作实险三利用数控机床铣平面并加工一个零件实验四加工一个外形稍微复杂的工件实验五实现MasterCAM与数控机床的数据交换，直接利用计算机加工工件实验六数控车床操作面板的使用和对刀操作实验七车加工一个简单柱形零件实验八车加工一个带螺纹的柱形零件实验一参观数控机床，认识数控机床的换刀操作一、实验目的对照实物了解数控加工中心各组成部分及其工作原理，并建立所学机构的感性认识。
认识数控加工中心的自动换刀过程，能自己编写换刀程序二、实验仪器和设备数控加工中心三、实验内容1．认识数控机床的各组成部分。
如CNC装置，伺服单元，辅助装置，机床本身等2．认识数控加工中心的换刀装置（刀库和机械手）3．工作台的运动4．进行换刀操作参考程序：%0007N10 G92 x0 y0 z0N20 G91 G01 x-10 F100N30 M06 T01N40 x-30N50 M06 T02N60 x10N70 M06 T07N80 x20N90 M06 T04N110 M30四、实验注意事项1．未经允许不得随意打开数控机床的电气控制柜2．未经允许不得随意操作数控机床五、实验分组每5到8人为一组操作数控机床。
六、思考题1、比较数控机床和普通机床的区别。
2 刀库的结果原理是什么？绘制机械手原理图实验二数控加工中心操作面板的使用和对刀操作一、实验目的了解数控车床、铣床的基本操作，学习数控系统的基本操作方法，掌握数控机床的对刀原理及操作步骤二、实验仪器和设备数控加工中心三、实验内容一）认识和使用控制面板各个按钮。
1、图形显示窗口2、菜单命令条3、运行程序索引4、选定坐标系下的坐标值5、工件坐标系零点6、机床坐标系7、直径、半径编程8、快速修调、进给修调和主轴修调9、辅助功能10、急停开关图1二）将刀具调整到图1所示的位置对刀步骤:1.机床回参考点(回零);2.主轴正转,将刀具底平面移至D,并下降到低于腊模上表面处;3.手动将刀具从D移到A,从显示屏上读取”机床坐标系”中X坐标并纪录;4.手动将刀具从A移至B,从显示屏上读取”机床坐标系”中Y坐标并纪录;5.受动将刀具底部接触腊模上表面,从显示屏上读取”机床坐标系”中Z坐标并纪录;6.根据度取得X/Y/Z,计算出工件原点相对机床原点的偏移量X’, Y’, Z’计算公式为X’=X+R, Y’=Y+R, Z’=Z R为刀具半径7.根据工件原点计算出对刀点相对机床原点的偏移量Xp, Yp, Zp. 计算公式为Xp=X’+Xo, Yp=Y’+Yo, Zp+Z’ Xo/Yo 分别为X/Y值;8.用MDI功能将刀具移至对刀点G53 Xp Yp Zp注:MDI方式是指可以单独执行一段程序四、注意事项1.未经允许不得随意打开数控机床的电气控制柜2.得随意操作数控机床五、实验分组每5到8人为一组操作数控机床。
数控加工技术实验指导书
《数控加工技术》实验指导书机械与电子工程学院2021年3月实验一数控车床大体操作一．实验目的一、了解数控车床的组成、结构、特点与运用；二、把握数控加工的工作原理；3、把握数控车床的大体操作步骤；4、熟练把握数控机床操作面板上各个按键的功用及其利用方式。
二．预习要点（一）数控机床组成（二）数控机床的要紧功能（三）数控机床加工原理（四）数控机床的分类（五）数控机床坐标系规定三．实验项目一、数控机床操作平安技术二、数控机床的组成、结构和工作原理3、数控机床的操作面板与操纵面板4、数控机床的大体操作（1）数控机床的启动和停止：启动、停止、暂停、急停（2）数控机床的手动操作：手动操作回参考点、手动持续进给、增量进给、手轮进给（3）数控机床的程序和治理：加工程序的新建、输入、保留、修改四．实验设备及仪器1、广州数控系统2、毛坯：45号钢五．实验内容及操作步骤一、对照数控机床熟悉机床的各个组成部份：（1）熟悉并熟悉数控系统的各个部份，包括数控主机的操纵面板、显示器、键盘等。
（2）熟悉并熟悉机床本体的各个部份，包括床身、导轨、步进电机、丝杆、主轴、刀架、操纵开关等。
（3）熟悉并把握整个数控机床的启动和停止。
二、熟悉数控面板，练习大体操作：（1）熟悉数控机床的操纵面板，了解操纵面板中各个功能键的作用，和与相关按键菜单中一些功能彼此结合的运用。
（2）别离进入各级子菜单，对各级子菜单的作用进行熟悉，重点把握“机床回零、文件编辑、参数设定、坐标设定、手动运行、轨迹显示”等大体操作，熟练把握数控系统各个功能键的作用。
六．注意事项（1）实训时四人一起利用一台机床时，应连番操作，严格注意彼其间的和谐一致；（2）禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位；（3）禁止加工进程中进行测量操作，更不能用棉丝擦拭工件、也不能打扫机床；（4）各坐标轴手动回零(机床参考点)，假设某轴在回零前已在零位，必需先将该轴移动离零点有效距离后，再进行手动回零点；（5）刃磨和改换刀具时应停机进行，必然要从头对刀并修改好刀补值和刀补号；（6）程序输入后要检查无误方可保留，并在未装工件以前空运行校验，确认无误后，方可开始加工；（7）机床运转中，操作者不得离开职位，机床发觉异样现象当即停车；（8）在加工进程中，不许诺打开机床防护门；（9）严格遵守职位责任制，机床由专人专组利用，严禁串岗操作。
数控加工实验指导书
数控加工编程与操作实验指导书班级学号姓名数控铣床加工实训一数控铣床（加工中心）零件程序编制加工实训一. 实训目的1.熟练掌握数控铣床（加工中心）操作面板上各个按键的功用及其使用方法。
2.掌握G02、G03、与G01、G00指令的应用和编程方法；3.掌握子程序调用、G90、G91、在程序编制中的应用。
4.掌握程序输入及修改方法。
5.熟练掌握程序输入的正确性及检验；二. 实训设备1.XKA714/F数控铣床1台三. 实训内容1.如图2—1所示成型面零件，已知毛坯尺寸为Φ100×80，编写数控加工程序并进行图形模拟加工。
图2—12.数控加工程序卡根据零件的加工工艺分析和所使用的数控铣床（加工中心）的编程指令说明，编写加工程序，填写程序卡，见下表：四. 实训步骤1.开机2.编写图2—1加工程序3.程序输入4.检验程序及各字符的正确性5.模拟自动加工运行6.观察机床的程序运行情况及刀具的运行轨迹。
7.回参考点五.注意事项1.编程注意事项①编程时，注意Z方向的数值正负号。
②认真计算圆弧连接点和各基点的坐标值，确保走刀正确。
2.其他注意事项①安全第一，必须在老师的指导下，严格按照数控铣床安全操作规程，有步骤的进行。
②首次模拟可按控制面板上的“机床锁住”按钮，将机床锁住，看其图形模拟走刀轨迹是否正确，再关闭“机床锁住”进行刀具实际轨迹模拟。
六.实训思考题1.使用G02/G03指令时，如何判断顺时针/逆时针方向？2.说明模态和非模态之区别。
实训二外轮廓加工实训一. 实训目的1.掌握轮廓加工的工艺分析和方法。
2.掌握编程原点的选择原则。
3.熟悉数控铣床上工件的装夹、找正。
4.掌握试切对刀方法及自动加工的过程及注意事项。
5.掌握程序校验的方法和步骤。
二. 实训设备、材料及工具1.XKA714/F数控铣床1台（FANUC系统）2.游标卡尺0～125mm 50~75外径千分尺0~30深度尺3. Φ10键槽铣刀Φ12/Φ16立铣刀4.零件毛坯Φ100×60若干三. 实训内容加工零件如下图，毛坯外径Φ100×60，编制数控加工程序。
数控加工技术实验指导书
数控加工技术实验指导书一、前言为了更好地指导学生深入了解数控加工技术，在实验中掌握数控加工的基本操作技能及其应用，我们编制了《数控加工技术实验指导书》。
本指导书是一本理论与实践相结合的实验指导书，旨在通过理论教学和实践操作，从而更深入地理解数控加工技术的基本原理和应用，并最终达到掌握数控加工技术的目的。
二、实验目的通过本次实验，学生应该掌握以下技能：1.熟练掌握G代码的基本格式及组成；2.熟练掌握数控加工机床的基本组成、原理设计以及操作方法；3.熟练掌握数控加工常见的刀具类型及其适用范围；4.掌握数控加工技术的基本应用，如车削、钻孔和铣削；5.加深对数控加工寻CAx（计算机辅助设计、制图、加工和管理）系统的基本认识。
三、实验内容及要求实验1：数控编程基本要素练习实验目的：学习数控编程基本要素及其组成实验内容：熟悉和使用G代码及其组成部分进行数控编程。
实验2：数控加工机床的使用练习实验目的：学习数控加工机床的基本组成、使用原理以及操作方法。
实验内容：熟悉数控机床的主要控制面板及菜单选项，了解其基本功能和操作方法，并实现相应的加工操作。
实验3：常用刀具及其编程应用练习实验目的：学习常用刀具类型及其适用范围，掌握适应不同形状的工件进行切削的编程方法。
实验内容：了解不同形状的刀具适应不同的工件形状，学习常用刀具的参数及编程方法，并实现相应的加工操作。
实验4：车削、铣削、钻孔等操作练习实验目的：掌握数控机床的基本加工操作流程和加工操作方法，并了解具体的加工原理及加工工艺。
实验内容：通过实践操作，掌握数控车床、数控铣床、数控钻床等的操作方法，并实现相应的加工操作。
实验5：数控加工制件设计与加工实践实验目的：通过实践操作，将数控编程和数控加工技术相结合，将设计成果成功应用到实际中。
实验内容：学生需要自行设计一件零件，并根据设计图纸编写数控加工程序，将其成功加工出实际的零件。
四、实验设备本次实验需要使用到以下设备：数控车床、数控铣床、数控钻床、电脑等。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电工程学院数控技术实验指导书编者：沈华东徐赐军黄松林审核：丁晚景班级学号姓名机械电子工程系二0一一年十二月实验一：数控机床的认识及基本操作实验[实验目的]通过本次实验，要求学生掌握数控机床的硬件基本组成，了解数控机床的工作原理，掌握当今主流数控系统的控制面版的基本组成，掌握SIEMENS和FUNC系统操作面版的基本操作。
[实验属性]本实验属验证性质[实验学时]4学时，可根据实际教案计划选作2~4学时。
[实验内容]1．数控机床的组成、特点及分类1.1数控机床的组成：现代数控机床都是CNC机床，一般由数控操作系统和机床本体组成，主要有如下几部分组成。
1)CNC装置：计算机数控装置（即CNC装置）是CNC系统的核心，由微处理器（CPU）、存储器、各I／O接口及外围逻辑电路等构成。
2)数控面板：数控面板是数控系统的控制面板，主要有显示器和键盘组成。
通过键盘和显示器实现系统经管和对数控程序及有关数据进行输入和编辑修改。
3)可编程逻辑控制器PLC：PLC是一种以微处理器为基础的通用型自动控制装置，用于完成数控机床的各种逻辑运算和顺序控制。
例如：主轴的启停、刀具的更换、冷却液的开关等辅助动作。
4)机床操作面板：一般数控机床均布置一个机床操作面板，用于在手动方式下对机床进行一些必要的操作，以及在自动方式下对机床的运行进行必要的干预。
上面布置有各种所需的按钮和开关。
5)伺服系统：伺服系统分为进给伺服系统和主轴伺服系统，进给伺服系统主要有进给伺服单元和伺服进给电机组成。
用于完成刀架和工作台的各项运动。
主轴伺服系统用于数控机床的主轴驱动，一般由恒转矩调速和恒功率调速。
为满足某些加工要求，还要求主轴和进给驱动能同步控制。
6)机床本体：机床本体的设计与制造，首先应满足数控加工的需要，具有刚度大、精度高、能适应自动运行等特点，由于一般均采用无级调速技术，使得机床进给运动和主传动的变速机构被大大简化甚至取消，为满足高精度的传动要求，广泛采用滚珠丝杆、滚动导轨等高精度传动件。
为提高生产率和满足自动加工的要求，还采用自动刀架以及能自动更换工件的自动夹具等。
1.2数控机床的特点：由于数控机床是计算机自动控制同精密机床两者之间的相互结合，使得它具有高效率、高精度、高柔性等特点。
1)具有广泛的适应性：现代加工业为适应市场竞争要求，需不断对产品进行更新换代，产品的换代势必要求其零件的改变，而对于数控加工来说，只要改变数控程序或加工程序中的相应参数，就能对新零件或改型后的零件进行自动加工。
因此能很好地适应市场竞争对产品改型换代的要求。
2)高精度与质量稳定：数控机床的本体中广泛采用滚珠丝杆、滚动导轨等高精度传动部件，而伺服传动系统脉冲当量的设定单位可达到0.01~0.005mm。
并且还有误差修正或补偿功能。
而数控机床的运行是根据数控程序而来，在程序调试完毕，加工件精度满足要求后，就进行自动加工，一般不需人工干预，从而保证其高精度和高稳定性。
3)效率高：数控加工在程序调试完成，首件加工合格后，就可进行自动批量加工。
加工过程中工件装夹、刀具更换、切削用量的调整均有设备自动完成，而且加工中一般无需进行检测，从而极大地减少了辅助时间。
在程序的编制中只要对切削用量进行合理的选择，就可以在满足加工要求的前提下，提高其生产效率。
4)能进行复杂零件的加工：数控机床采用计算机插补技术和多坐标轴联动控制，因此可实现任意轨迹运动，并能加工出任何复杂形状的空间曲面，从而满足加工普通机床无法加工的复杂零件。
5)减轻劳动强度、改善劳动条件：由于数控机床进行的是自动加工，程序调试完成后，一般不需对其进行人工干预，可以大大减轻劳动者的劳动强度，同时可实现一人经管多台机器。
6)有利于进行现代化经管：数控机床加工能方面、精确的计算零件的加工时间，同时还可以进行自动加工统计，从而做到自动精确计算生产和加工费用，有利于对生产的全过程进行现代化经管。
1.3数控机床的分类：随着数控技术的不断发展，数控机床的类型越来越多，其加工用途、功能特点多种多样，据不完全统计，目前数控机床的品种已达500多种。
按其实际使用情况可分为两大类（当然还有其它的分类方法），加工用途类和控制轨迹类。
1)加工用途类：加工用途类一般是以数控机床实际加工使用情况进行分类。
主要有如下三类：a.普通数控机床包括数控车床、数控铣床、数控钻床、数控磨床以及数控加工中心等金属切削类。
b.数控冲床、数控折弯机、数控旋压机等成型类。
c.数控电火花切割机、数控电火花成型机、数控火焰切割机等特种加工类。
2)控制轨迹类：控制轨迹类是根据数控机床刀具与被加工工件之间的相对运动轨迹来分类，一般分为点控制、线控制和轮廓控制三类。
a.点控制类主要有数控钻床、数控镗床、数控冲床等，其特点是移动定位是不加工，要求以最快速度从一点运动到另一点，进行准确快速定位，一般来说各坐标轴之间没有严格的相对运动要求。
b.线控制类是在点控制类基础上，对单个移动坐标轴进行运动速度控制，其作用一般是使数控车床、数控铣床和数控磨床等，完成简单台阶形或矩形零件的加工。
c.轮廓控制类数控机床也称为连续控制类数控机床，其特点是对两个或两个以上运动坐标的位移和速度，同时进行连续相关控制，使刀具与工件间的相对运动，符合工件加工轮廓的表面要求。
目前大多数金属切削机床的数控系统，均是轮廓控制系统。
根据其控制坐标轴的数目，可分为二轴联动、二轴半联动、三轴联动、四轴或五轴联动。
2．斯沃数控仿真软件的基本操作2.1 执行和退出2.1.1执行斯沃软件的执行:在执行SSCNC.exe后，系统显示如上图那样铣削和车削集成的屏幕。
点击要使用的机床执行相应的操作。
2.1.2退出按(Alt +F4)键或点击图标可以退出系统。
在程序被终止时，系统自动保存：所选择的运行模式、操作面板上的切换开关的位置、加工的位置和屏幕的尺寸等数据。
2.2 基本操作2.2.1工具条和菜单的配置图标名称及功能建立新文件的功能(如NC文件)打开保存的文件(如NC文件)保存工程文件(如程序、刀具、毛坯文件)另存文件选择机床规格大小刀具的定义显示模式切换选择毛坯大小、工件坐标、工件掉头、冷却液调整快速模拟加工对刀(FANUC车床专用)加工中关机床门毛坯夹紧位置正向微调(FANUC车床专用)毛坯夹紧位置负向微调(FANUC车床专用)表2.2－1全部命令可以从屏幕左侧工具条上的按钮来执行。
当光标指向各按钮时系统会立即提示其功能，同时在屏幕底部的状态栏里显示该功能的详细说明。
窗口切换：变换显示界面屏幕放大屏幕缩小屏幕放大、缩小屏幕平移屏幕旋转二维显示(FANUC车床专用) X-Z平面选择Y-Z平面选择Y-X平面选择机床罩壳切换显示工件测量声控坐标显示铁屑显示冷却水显示毛坯显示零件显示零件截面显示透明显示刀具交换装置显示显示刀位号刀具显示刀具透明刀具轨迹版本说明在线帮助录制参数设置录制开始录制结束程序文件（*.NC）、刀具文件（*.ct）和毛坯文件（*.wp）调入和保存有关的功能，例如用于打开或保存对 NC代码编辑过程的数据文件。
打开：相应的对话框被打开，可进行选取所要代码的文件，完成选取后相应的NC代码显示在 NC窗口里。
图2.2－1新建：删除编辑窗口里正在被编的NC代码。
保存：保存工程文件（程序文件、刀具文件、和毛坯文件），输入一个新文件名。
图2.2－2另存为：以新文件名称保存。
图2.2－3选择机床规格大小图2.2－4 机床参数1.加工步长、加工图形显示加速：控制机床加工速度(根据计算机显存的配置调整)。
2.显示精度：显示加工零件的精度(根据计算机显存的配置调整)。
3.脉冲混合编程：如选择必须用小数点编程。
4.车床前置刀架和后置刀架选择。
5.刀架换刀速度控制。
6.夹具装夹速度控制(车床掉头卡盘夹紧)。
7.起角、终角：车床剖切显示角度。
图2.2－5 显示颜色刀具的定义图2.2－6 FANUC(铣床)刀具库经管图2.2－7 FANUC(车床)刀具库经管1.添加:✦输入刀具号。
✦输入刀具名称。
✦可选择端铣刀、球头刀、圆角刀、钻头、镗刀。
✦可定义直径、刀杆长度、转速、进给率。
✦选确定,即可添加到刀具经管库。
图2.2－8 FANUC(铣床)刀具添加图2.2－9 FANUC(车床)刀具添加2. 刀具添加到主轴:✦在刀具数据库里选择所需刀具，如01刀。
✦按住鼠标左键拉到机床刀库上(车床添加到刀架上)。
✦添加到刀架上，按确定。
工件参数及附件工件大小、原点：图2.2－10 FANUC(铣床)设置工件大小、原点1.定义毛坯长、宽、高以及材料2.定义工件零点X、Y、Z坐标3.选择更换加工原点、更换工件数控铣软件里可以用理论方法对工件零点，例如：根据所选择的机床行程规格如X800 Y400 Z350，如果把工件坐标系原点设到工件表面中心上，这时就输入如上图坐标X0 Y0 Z0，这时工件坐标系就设到工件表面中心上，可以选择G54～G59，按“确定”即存入到OFFSET G54～G59的坐标系里。
图2.2－11 FANUC(车床)设置工件大小、原点1. 定义毛坯尺寸和材料2. 选择夹具类型和尾架顶针工件装夹：1. 直接装夹2. 工艺板装夹3. 平口钳装夹图2.2－12工件放置：图2.2－13(1)选择X方向放置位置(2)选择Y方向放置位置(3)选择放置角度位置(4)按“放置”和“确定”键基准芯棒选择：选择芯棒规格选择塞尺规格图2.2－14冷却液调整：冷却管长度和角度调整图2.2－15快速模拟加工1.用EDIT编程。
2.选择好刀具。
3.选择好毛坯、对工件零点。
4.放置AUTO模式。
5.可按此键快速模拟加工。
工件测量FANUC (铣床)FANUC (车床)点和截面测量特征线(结合计算机键盘上的光标键使用，能够变换测量不同部位的尺寸。
) 距离测量光洁度测量测量退出测量的三种方式：(1)特征点(2)特征线(3)粗糙度分布图2.2－16测量特征点可用坐标定位对话框，如上图。
图2.2－17 FANUC(铣床)测量尺寸图2.2－18 FANUC(车床)测量尺寸录制参数设置学生的操作可实时录像，有三种录制区域选择方式：固定区域、窗选区域、全屏。
参数设置为：图2.2－19输出当前信息文件输出所有信息文件前一天信息后一天信息删除当前信息文件参数设置单击“参数设置”按钮时，出现“信息窗口参数”窗口。
图2.2-20 字体颜色设置图2.2-21 评分规范1. 一般警告♦回参考点!♦卸下主轴测量芯棒(仅用于铣床)!♦程序保护已锁定，无法编辑!♦程序保护已锁定，无法删除程序!♦程式没有登记！请先登记!♦输入格式为::X*** 或Y*** 或Z*** (FANUC 测量)!♦刀具参数不正确!♦刀具库中已有该刀号的刀具,请重新输入刀号!♦刀架上无此号的刀具!♦自动换刀前，请先卸下测量芯棒!♦请把模式打在Auto、Edit或DNC上，再打开文件!♦工件过大，无法放置工件!2. 编程警告♦搜索程序，无O****程序!♦程序保护已锁定，无法编辑新的程序号!3. 机床操作警告♦电源没打开或没上强电!♦主轴启动应该在JOG、HND、INC或WHEEL等模式♦请关上机床门!♦启动NCSTART，请切换到自动、MDI、示教或DNC模式!4. 一般错误♦请先卸下主轴测量芯棒再启动NCSTART♦X方向超程♦Y方向超程♦Z方向超程5. 编程错误♦一般G代码和循环程序有问题!♦程序目录中,无O***号程序!♦刀号超界!♦半径补偿寄存器号D超界♦长度补偿寄存器号H超界♦O***程式没有登记!无法删除!♦子程序调用中,副程序号不存在!♦子程序调用中,副程序不正确!♦G代码中缺少F值!♦刀具补偿没有直线段引入!♦刀具补偿没有直线段引出!6. 机床操作错误♦刀具碰到工作台了!♦测量芯棒碰到工作台了!♦端面碰到工件了!♦刀具碰到了夹具!♦主轴没有开启，碰刀!♦测量芯棒碰刀!♦碰刀! 请更换小型号的测量芯棒，或将主轴提起!在YhcncMonitor网络服务器里，通过操作教师可以实时发送考题给学生，学生做完可发送给教师评分，教师可控制学生机床操作面板和错误信息的提示。
