固体液体电介质相对介电常数的测定优秀课件
液体与固体介电常数的测量以及液体中光速的计算
液体与固体介电常数的测量实验目的:运用比较法粗测固体电介质的介电常数，谐振法测量固体与液体的介电常数(以及液体的磁导率)，学习其测量方法及其物理意义，练习示波器的使用。
实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1 kHz 时的电容量C 。
比较法：比较法的电路图如下图所示。
此时电路测量精度与标准电容箱的精度密切相关。
实际测量时，取R=1000欧姆,我们用双踪示波器观察,调节电容箱和电阻箱的值,使两个信号相位相同, 电压相同，此时标准电容箱的容值即为待测电容的容值。
图一：比较法电路图谐振法：1、交流谐振电路：在由电容和电感组成的LC电路中，若给电容器充电，就可在电路中产生简谐形式的自由振荡。
若电路中存在交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，则回路中将出现一种新的现象——交流谐振现象。
RLC串联谐振电路如下图所示:图二：RLC串联谐振电路其中电源和电阻两端接双踪示波器。
RLC串联电路中电压矢量如图三所示。
图三：电阻R、电容C和电感L的电压矢量图电路总阻抗：Z==LV→-RV→回路电流：V I Z==电流与信号源电压之间的位相差：1arctan iL C R ωωϕ⎛⎫-⎪=- ⎪ ⎪⎝⎭在以上三个式子中，信号源角频率2f ωπ=，容抗1C Z Cω=，感抗L Z L ω=。
ϕi ＜0，表示电流位相落后于信号源电压位相；ϕi ＞0，则表示电流位相超前。
各参数随ω变化的趋势如右图所示。
ω很小时，电路总阻抗Z→ϕi →π/2，电流的位相超前于信号源电压位相，整个电路呈容性。
ω很大时，电路总阻抗Z, ϕi →- π/2 ，电流位相滞后于信号源电压位相，整个电路呈感性。
电介质及其介电特性电导ppt课件
绝缘(常压)
导体(极高压力)
电介质理论及其应用
6
概述——共性问题
p 电子(空穴)载流子是通过热激发、光激发、电极注 入等方式产生。从能带理论来看，电介质的禁带宽度较 大，常温下热激发载流子很少，在光照或强场电极注入 的情况下才有明显的电子电导。
p 弱电场作用下，固体和液体电介质中的载流子主要是 离子，离子的来源可能是组成介质的分子离解或是杂质 的离解，前者为本征离子后者为杂质离子。
p 参与介质导电的载流子并非介质中的全部离子，而是 与主体结构联系较弱或易于迁移的部分活化离子。这些 活化离子的产生和在电场作用下的定向迁移都与质点的 热运动有关，所以也有“热离子电导”之称。
ቤተ መጻሕፍቲ ባይዱ
电介质理论及其应用
7
离子晶体的离子电导
2.离子晶体的离子电导
口 离子晶体是正负离子以离子键相结合，并有周期性。 口 离子晶体中绝大部分离子都处于晶格点阵的格点上作热
1- 电工瓷 2-高频瓷 3-超高频瓷 4-刚玉瓷
电介质理论及其应用
22
液体介质的离子电导 (1)离子的来源
非离子性介质的离子电导
➢根据液体介质中的离子来源，液体介质离子电导可分为本 征离子电导和杂质离子电导。
➢本征离子电导是介质本身的基本分子热离解而产生的离子 所形成，在强极性液体介质中(如有机酸、醇、酯类等) 才明显存在。
弗兰凯尔(Frenkel)缺陷：
p 离子晶体中如含有半径较小的离 子，由于热激发这些离子有可能从晶 格点位置跃迁到点阵间形成填隙离子， 同时在点阵上产生一个空位。这种填 隙离子和离子空位，同时成对产生的 缺陷。
电介质理论及其应用
9
离子晶体的离子电导
肖特基(Shottky)缺陷：

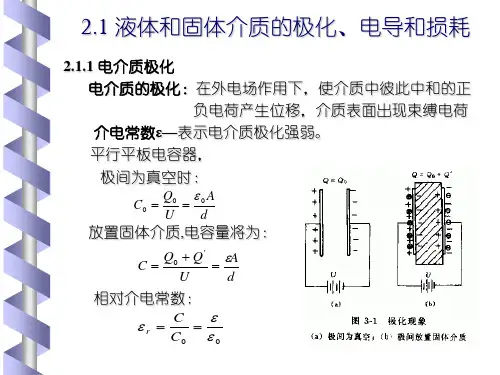

固体电介质的介电常数
● ○--钠离子极化前后的位置 ▲ △--氯离子极化前后的位置
2、所需时间很短（约10－12~10－13s)，
几乎与外电场频率无关。
3、随温度的升高极化程度增强， 原因：介质体积膨胀， 离子间距增大，相互作用力减弱。
(三)偶极子式极化
极性电介质（胶木、橡胶等）：分子中正、负电荷作用中心 永 不重合，具有固有的电矩，为一电偶极子。
电泳电导：存在于液体介质，载流子为带电的分子团，通常是 乳化状态的胶体粒子（如绝缘油中的悬浮胶粒）或 细小水珠，吸附电荷后变成了带电粒子。
一、液体电介质的电导
中性（弱极性）液体：杂质离子电导、电泳电导，电导率较低
极性液体：本征离子电导、杂质粒子电导、电泳电导，电导 率较高。
二、固体电介质的电导 中性（弱极性）固体：杂质离子电导、电泳电导，电导率较低 极性液体：本征离子电导、杂质粒子电导、电泳电导，电导 率较高。
与温度的关系：温度低， εr较小；温度提高， εr增大；温 度过高，分子热运动加剧，对偶极子的转向有阻滞作用， εr 随温度的提高减小。
图2-4 极性液体电介质的 εr与频率关系
图2-5 极性液体、固体电介质的 εr与频率关系
三、固体电介质的介电常数 • 中性和弱极性固体: 仅存在电子式和偶极子式极化，εr值 较小，，其值随频率及温度变化较小。
离子式极化:存在于（离子式结构）固体无机化合物中。 无外电场时：晶体的正、负离子对称
排列，各个离子对的偶 极矩互相抵消，故平均 极矩为零。介质呈中性。 有外电场时：正、负离子将发生方向相
反的偏移，使平均偶极矩
不再为零，介质呈现电性。 图2-2 氯化钠晶体的离子式极化
特点：1、弹性位移极化，外电场消失 后即恢复原状，无损耗。
介电常数测定课件1
材料介电性能的测定课件一、实验名称：材料介电性能的测定 二、实验目的：1、了解高频Q 表的工作原理；2、掌握室温下用高频Q 表测定材料的介电系数和介电损耗角正切值的方法。
三、实验仪器、设备：QBG-3D 型高频Q 表一台，包括电感箱（壹套）及夹具；千分卡尺；特种铅笔；软布条（或脱脂棉）、砂纸；银浆，无水乙醇。
四、实验原理：Q 表测量介电系数和介电损耗角正切的原理图2 Q 表测量原理图Q 表的测量回路是一个简单的R -L -C 回路，如图2所示。
当回路两端加上电压V 后，电容器C 的两端电压为V c ，调节电容器C 使回路谐振后，回路的品质因数Q 就可用下式表示：RCR L V V Q C ωω1===(3) R -- 回路电阻；L -- 回路电感； C -- 回路电容。
由上式可知，当输入电压V 不变时，则Q 与V C 成正比。
因此在一定输入电压下，V C值可直接标示为Q 值。
Q 表即根据这一原理来制造。
五、实验方法步骤：变频法a. 把配用的Q 表主调谐电容置于最小电容量，微调电容置于-3pF ；b. 把介质损耗测试装置插到Q 表测试回路的“电容”两个端子上；c. 配上和测试频率相适应的高频Q 值电感线圈（和QBG-3D Q 表配套使用的LKI-1电感组能满足要求）；d. 调节平板电容器测微杆，使二极片相接为止，读取刻度值记为D 0；e. 再松开二极片，把被测样品插入二极片之间，调节平板电容器，到二极片夹住样品止（注意调节时要用测微杆，以免夹得过紧或过松），这时能读取新的刻度值，记为D 1，这时样品厚度D 2= D 1－D 0。
f. 把园筒电容器置于5mm 处；g. 改变配合Q 表频率，使之谐振，读得Q 值（为使以后读数方便，可通过调节Q 表定位电位器，使Q 值为一个整数）；h. 先顺时针方向，后逆时针方向，调节园筒电容器，读取当Q 表指示Q 值为原值的一半时测微杆上二个刻度值，取这二个值之差，记为M 1。
介电测量与研究 11页PPT文档
固体电介质测量及应用
武汉佰力博科技有限公司整理
固体电介质测量及应用
介电材料和绝缘材料是电子和电气工程中不可缺少的 功能材料，它主要应用材料的介电性能。
压电、铁电材料具有各种特殊的物理性能，包括压电 效应、热释电效应、电光效应、声光效应、非线性光 学效应以及铁电畴的开关特性等，成为一类非常重要 的功能材料，已十分广泛地应用于电子技术、激光技 术和计算机技术等高新技术领域中。
同时，通过工程化畴结构的调整，其具有优良的压 电性能，这使得钛酸钡单晶同时成为非线性光学器 件、压电和高应变领域内的一种优秀的无铅环保型 单晶材料。
磁电复合材料介电性能研究
磁电复合材料是一种新型功能材料,它集铁磁体的 铁磁性和铁电体的铁电性于一体,其磁电效应是通 过压电相和磁滞伸缩相的乘积效应来实现的。
六种研究举例
佰力博科技有限公司 partulab
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
石墨烯复合材料的介电性能研究
环氧树脂作为一种最常用的基体树脂，具有耐热性 高、介电性高、价格低的特点，将其作为基体添加 石墨烯制备的石墨烯／环氧树脂纳米复合材料具有 优异的性能，并在多个领域有巨大的潜在应用价值。
目前对于石墨烯填充环氧树脂基复合材料的介电性 能，国内外相关研究较少。
氧化物玻璃介电性能研究
这一类材料总称为电介质。
固体电介质测量及应用
钛酸钡(BaTiO3)陶瓷介电性能研究 钛酸钡单晶介电性能研究 磁电复合材料介电性能研究 聚苯胺导电聚合物的介电性能研究 石墨烯复合材料的介电性能研究 氧化物玻璃介电性能研究
钛酸钡(BaTiO3)陶瓷介电性能研究
电介质介电常数的测量PPT课件
【仪器和用具】
5、十进频率计
频率计是测量交变信 号振动快慢的仪器。被 测信号从HF INPUT口输 入，RESOLUTION中对应 10Hz的键按下，显示器 上显示的值即为频率值， 单位为kHz，有指示灯 指示。
第10页/共23页
【仪器和用具】
6、游标卡尺
游标卡尺是用来精确测量物体长度的计量器具，可测量一般物体的长度、圆形 物体的外径、内径、容器或孔的深度。测量圆片的直径时，按图中的方位，先移动 副尺使卡口增大，放入被测物体，移动副尺使卡口卡住被测物体（用力适当），读 数时先确定副尺零刻度所对主尺的读数，再确定与主尺对齐的副尺刻度，副尺刻度 每一小格是0.02mm，副尺属于游标刻度，所以不能估读，将主尺和副尺的值相加即 为最终测量值。游标卡尺使用前应进行零位校准，即将副尺推到底，使两卡口接触， 记录主副尺刻度，该读数作为测量值的零位修正值。
【实验原理】
其中： 实验中保持
C0
0S
D
C串
t
εr ε0 S εr (D-t)
C边1 C边2 C分1 C分2
得：
C串 C2 C1 C0
固体电介质介电常数：
εr
ε0
C串 t S C串 (D t)
第3页/共23页
【实验原理】
2、用回归计算法测空气介电常数和分布电容：
空气介电常数近似为真空介电常数0 ，在平行板电容
【实验内容】
3、频率法测液体电介质的介电常数
按图连接仪器，首先电极放在玻璃杯中，并且以空气为介 质。打开介电常数测试仪和频率ቤተ መጻሕፍቲ ባይዱ的电源，频率计应有指示， 5分钟后开始测量频率。
测量电极上开关的 当前位置默认为“1”， 连接电极电容C1，记录 此时的频率为f01。切换 开关至“2”，连接电极 电容C2 ，记录此时的频 率为f02。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验仪器
SDK型介电常数测试仪，固体介质测微电极电容系统， 液体介质测试电极电容系统，频率计
交流电桥，游标卡尺，被测液体介质，被测固体介质
实验内容
1.电桥法测固体电介质的相对介电常数
（1）用游标卡尺和测微电极电容系统上的螺旋测微器， 依次测出样品的直径R和厚度t
（2）连接好线路，调节测量电极上、下极板间的间距， 使间距约为样品厚度的1.3倍。用测微电极电容系统上 的螺旋测微计测出间距D的大小
待测样品
图4-11-1 测微电极电容系统
实验原理
一、用电桥法测量固体电介质相对介电常数
C1= C0 + C边1 + C分
1 C2= C串 + C边2 + C
分2 C边1= C边2 、C分1= C分2 C0=ε0 S / D
C串= C2－C1+ C0
C 串 D 0 0 S St rrt0 0S S1rr(D 0St)
固体液体电介质相对介电常数 的测定优秀课件
实验目的
1.掌握固体、液体电介质相对介电常数的测量原理和方法 。 2.学会减小系统误差的实验方法 。
实验原理
一、用电桥法测量固体电介质相对介电常数
一组平行板电极组成的电容器
测微器
r
C2 C1
上电极
物理实验中测量电容量， 较常用的方法是用交流电桥来测量 下电极
Dt t
r
C串t
0SC串Dt
实验原理
二、用频率法测定液体电介质的介电常数
介电常数测试仪内部的电感L和被测试电容C构成LC振荡回路
f1, 2L C
即 C 4 2 1 L f 2 k f 2 2
其 中 k 2 4 1 2 L
r
f
2 2
f022
f12 f012
只要测出四种情况对应的振荡频率f01、f02、f1、f2
（3）用交流电桥测出以空气为介质的电容量C1 。 保持电极板的间距不变，将待测样品放入两极板间， 再用交流电桥测出有介质的电容量C2
（4）求出相对介电常数的平均值 。
实验内容
2.频率法测液体电介质的相对介电常数
（1）连接好线路
（2）电容选择开关置于1，电极以空气为介质， 用频率计测出振荡频率f01 ；电容选择开关置于2， 电极以空气为介质，用频率计测出振荡频率f02
（3）把待测液体介质倒入容器中。电容选择开关置于1， 用频率计测出振荡频率f1 ；电容选择开关置于2， 用频率计测出振荡频率f2
