新的地形图分幅标准
国家基本比例尺地形图的分幅与编号及新旧图号的转换
国家基本比例尺地形图的分幅与编号及新旧图号的转换限于篇幅的关系，本文只介绍l：100000和l：10000地形图新旧图号的转换，其它比例尺与此基本相似。
1．1：100000地形图新、旧图号的转换(1)旧图号到新图号的转换。
由于l：100000地形图是把l：l000000地形图分为l2行和12列共计144幅而成的。
所以，l：100000的位置号码除以l2，如果能整除，商即为新图号中的行号，列号为l2；否则商加l为行号，余数为列号。
例：把1-49-108转换为新图号，108／12商为9，余数为0。
所以新图号为I49D009012。
(2)新图号到旧图号的转换。
由于l：100000地形图的新图号中的(行号-1)行为整行，所以(行号一1)×12+列号即为位置号码。
例：把I49G009012转换为旧图号，(9一1)×12+12=108，所以旧图号为1-49-108。
2．1：10000地形图新、旧图号的转换(1)旧图号到新图号的转换。
先根据l：100000图号中的位置号码算出行号和列号；然后把l：10000的位置号码中的数字除以8，如果能整除，商即为l：10000图幅在l：100000图幅中的行位置(m)，列位置(n)为8；否则商加l为m，余数为n。
由于一行l：100000的图幅可分为8行l：10000的图幅，一列l：100000的图幅可分为8列l：10000的图幅。
(行号一1)×8+m就是l：10000新图号中的行号；(列号一1)×8+n．就是l：10000新图号中的列号。
例：把I一49—108一(64)转换为新图号，108／12商为9，余数为0，求得行号=9，列号=l；64／8商为8，余数为0，求得m=8，n=8；从而新图号中的行号=(9一1)×8+8=72，新图号中的列号=(12一1)×8+8=96。
所以新图号为I49G072096。
(2)新图号到旧图号的转换例：把I49G072096转换为旧图号，72／8商为9，余数为0，求得行号=9，m=8；96／8商为l2，余数为0，求得列号=12，n=8；从而l：100000图号中的位置号码=(9一1)×12+12=108，1：10000图号中的位冠号码=(8一1)×8+8=64。
地形图的分幅与编号
地形图的分幅与编号（旧）•定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。
•地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。
•地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。
我国基本比例尺地形图采用经纬线分幅。
1：100万地形图分幅编号•分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2...60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B (V)表示。
•编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。
1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。
1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。
补充：地图分幅与编号
五、接图表和四 邻图号
• 接图表：每幅地形图的上下左右都有邻接 的图幅，由于地形图经常需要拼接使用， 因此安排一个“#”字型接图表，用来表明 与周围相邻图幅的接合关系。“#”字中央 绘有晕线的部位是本幅地形图，四周其他 八个格注记的是相应位置图幅的图名。
• 四邻图号：在四边外图廓的中央，注记有 同比例尺相邻图幅的编号。也是用来表明 本图幅与四邻图幅的接合关系，以便于查 找和拼接地形图。
(北京116°05′15″E，39°50′10″N)
• 北京所在图幅，J-50 (116°05′15″E，39°50′10″N)
（二）1:50万；1:25万；1:10万地形图分幅编号
• 1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅 1：50万图；代号A,B,C,D；例J-50-A
六、领属注记和图廓间说明注记
• （一）领属注记 在图名图号下注记的省、市、县等名称，是说 明该图幅内包括的省、市、县领地，（排在前面的为占有图幅面 积大的）若有国界，将我国国名和区域省份注记于前面。
• （二）图廓间说明注记 在内外图廓之间的说明文字，是为方便 用图而加的注记，包括以下内容： • （1）到达地注记 如铁路或公路在出图廓处，注明其通往邻幅图 内考进的重要居民地名称以及里程； • （2）境界线出图廓处分别注明境界两边相应等级行政区名称；大 型居民地、湖泊等地物，分布在本图幅和相邻图幅时，在跨越图 幅的图廓边缘注出其名称，说明其另一部分位于相邻图幅。
• 侧视符号：按地物的侧面形状设计。符号与地物侧视形状 相像。
• 象征符号：有些地物既不宜用正形符号表示又不宜用侧视 符号表示，而用一种象征地物含意的图形表示的。
按地物符号的图形特征分类
2.符号与地物的比例关系分类
新的地形图分幅标准

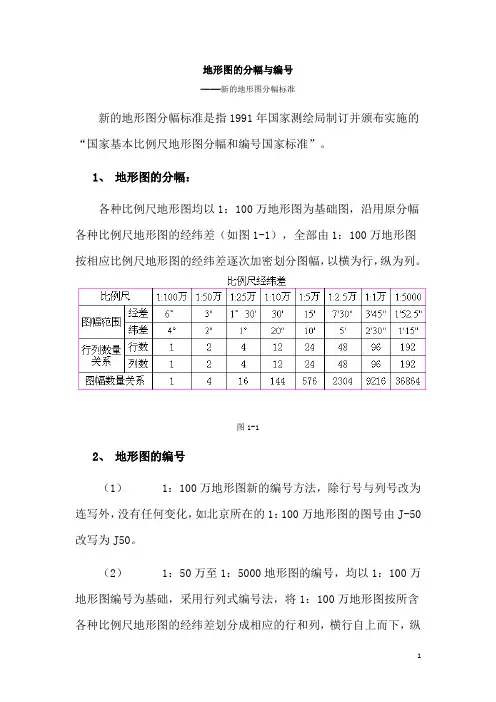

地形图的分幅与编号——新的地形图分幅标准新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、地形图的分幅：各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1-1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图1-12、地形图的编号（1）1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2-1）。
比例尺代码见图2-2；图2-1图2-2新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理。
3、新编号系统的应用（1）由已知某地地理坐标（x，y），则按下列程序计算其所在某比例尺地形图的图号：A 按下列公式求出基础图1：100万图幅的图号：h=[y/△y]+1l=[x/△x]+1其中y表示纬度，△y表示百万分之一地图的纬差；x表示经度，△x表示百万分之一地图的经差。
[ ]为商取整符号，如9.3则取9。
h表示行号，l表示列号我国疆域位于东半球，故纵列号大于30，上式改写为：h=[y/△y]+1l=[x/△x]+31B 按下式计算所求图号的地形图在基础图幅内位于的行号和列号：h’=△y/△y’ —[（y/△y）/△y’]l’=[ (x/△x)/ △x’] +1其中△y、△x表示百万分之一地形图的纬差、经差；△y’、△x’表示所求图号的地形图图幅的纬差与经差，h’表示行号、l’表示列号。
附录11—地籍图的分幅及编号
地籍图的分幅及编号
一、农村集体所有权调查
农村所有权调查地籍图分幅及编号按国家标准1：10000地形图的分幅及编号标准执行。
二、农村建设用地使用权
（一）分幅标准采用正形分幅，大小为50cm×50cm。
（二）图幅编号图幅编号按图廓西南角坐标千米数编码，X坐标在前，Y坐标在后，取两位小数，中间用短线连接。
如下图所示：
在上图中：
1：2000地籍图图幅号为2775.00-505.00
1：1000地籍图图幅号为2775.50-505.00
1：500地籍图图幅号为2775.75-505.00
（三）地籍图名称
准地籍图必须指定图名，图名以本图幅内有代表情的单位名称、构筑物名称、地物或山名命名。
图名可简写，但应符合当地的习惯叫法。
国家地形图的分幅和编规则
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
？每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
地形图分幅与编号
1.1地形图分幅与编号地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
前者用于国家基本比例尺地形图，后者用于大比例尺地形图。
1.1.1经纬网国际分幅3.3.4.1旧标准的分幅与编号1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。
从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。
如图1-8所示。
图1-8 我国1：100万地形图分幅与编号其它比例尺分幅和1：100万地形图的关系见表1-1所示：表1-1 国家基本比例尺分幅对应关系表每幅图的编号由该图幅所在的“列号-行号”组成。
例如，北京某地经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。
一幅1∶100万的图可划分出4幅1∶50万的图，分别以代码A、B、C、D表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。
一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。
一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。
每幅1：10万地形图分为四幅1：5万地形图，其编号在1：10万地形图编号的基础上分别以A、B、C、D表示，如1:5万地形图编号为：J-50-1-A。
每幅1：5万地形图分为四幅1：2.5万地形图，其编号在1：5万的基础上加数字1、2、3、4表示，如1：2.5万地形图编号为：J-50-1-A-1。
国家基本比例尺和大比例尺地形图的分幅与编号
编号时，1:5000坐标取至1km; 1:2000、1:1000，坐标取至0.1km； 1:500坐标取至0.01km.
建筑工程测量
矩形或正方形分幅
——用纵横坐标网线划分。 适用于大比例尺地形图。按 图幅西南角点的坐标公里数 编号。图幅大小，主要有：
第二节 大比例尺地形图的分幅与编号
地形图分幅的方法分为两类： ①梯形分幅法（国际分幅法） 国家基本图的分幅
②矩形分幅
工程建设大比例尺的分幅
建筑工程测量
一、梯形分幅和老图号编号
⑴1:100万地形图的分幅和编号 按国际上的规定，1:100万的世界地图实行统一的分幅
和编号。标准分幅的经差是6°，纬差是4°。 每一幅图的编号由其所在的“横列－纵行”的代号组成。
即1：100万图的行号(字符码)1位，列号(数字码)2位，比 例尺代码(字符)1位，该图幅的行号(数字码)3位，列号(数字
码)3位。如J50D001003
比例尺 代码
我国基本比例尺代码
1:50万 1:25万 1:10万 1:5万 1:2.5万
B
C
D
E
F
1:1万 G
1:5000 H
建筑工程测量
三、矩形或正方形分幅和编号
⑥每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图。每幅经 差3′45″，纬差2′30″。
⑦每幅1:100万地形图划分为192行192列，共36864幅1:5000地形图。每 幅经差1°52′.5，纬差1′15″。
建筑工程测量
⑵编号 ① 1:100万地形图的编号——如J50。
国家地形图的分幅和编号规则
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
关于地形图的分幅及编号
关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。
每幅1:100万地形图的编号以它的“横行号—纵列号”表示。
如北京市所在1:100万地形图的编号为J—50。
2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。
一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。
如成都市所在1:10万地形图的编号为H—48—77。
3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。
一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。
如成都市所在1:5万地形图的编号为H—48—77—А。
4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。
一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。
如成都市所在1:1万地形图的编号为H—48—77—(9)。
5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。
一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。
如成都市所在1:5000地形图的编号为H—48—77—(17)。
(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。
我国基本比例尺地形图的分幅与编号新旧比较
我国基本比例尺地形图的分幅与编号系统多次改变， 情况复杂，在1992年以后，我国基本比例尺地形图的 分幅与编号完全摆脱了原来的分幅与编号系统和方法 的束缚，开始实施直接在1:100万图幅基础上进行分幅， 按行列式编号的全新方案。故此之后的分幅与编号系 统称为新的分幅与编号的系统。而在1992年之前的分 幅与编号系统统称为旧的分幅与编号的系统，主要指 第三阶段的方法与编号系统。
2020/9/6
新的国家基本比例尺地形图编号
2020/9/6
2020/9/6
第三阶段的分幅与编号系统
• 在第三阶段中，我国基本比例尺系统和分幅与编号系统进 行了部分调整。
• 1974年国家测绘总局颁布的《1:5千、1:1万地形图图示》 表明： 1:1万基本图幅由1:2.5万改为1:10万，即将1:10 万图幅按经差3′45″、纬差2′30″划分为64幅1:1万图 幅，以（1）—（64）作为其图幅代号。1:5千基本图幅由 1:10万改为1:1万，即将1:1万图幅按经差31′52″.5、纬 差1′15″划分为4幅1:5千图幅，以a、b、c、d作为其图 幅代号。
2020/9/6
在新的分幅与编号系统中，1:100万图幅仍 采用国际分幅与编号方法。
1:50万—1:5千图幅的编号均以1:100万图号为基础 图号，在其后接加某比例尺的代码和该图幅在 1:100万图幅中所处的行号和列号。1:50万、1:25万、 1:10万、1:5万、1:2.5万、1:1万、1:5千各比例尺的代 码依次是B、C、D、E、F、G、H。某比例尺图 幅的行号和列号是将1:100万图幅按规定的纬差和 经差划分成若干行和若干列，依照横行从上到下， 纵列自左而右，按数字顺序从001开始，用三位阿 拉伯数字（不足三位时以“0”补齐）进行编号而 获得。
地形图的分幅和编号
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它 相应旳地理坐标坐标？
解： 该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里 数编号法，基本图幅编号法，行列编号法）。合用于大 百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形 或者矩形分幅） 用于1：500、1：1000、 1：2023 （2）40cm×40cm（正 方形或者矩形分幅） 用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易 求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10
地图图幅号计算方法
其他国家基本比例尺地形图编号
1：50万至1：5000地形图的编号，均以1： 100万地形图编号为基础，采用行列式编号 法，将1：100万地形图按所含各种比例尺地 形图的经纬差划分成相应的行和列，横行自 上而下，纵列从左到右，按顺序均用阿拉伯 数字编号，皆用3位数字表示，凡不足3位数 的，则在其前补0。
1）由已知地理坐标（x，y）， 求图号
• a，按下列公式求出基础图1：100万图幅的 图号： h=[y/△y]+1 l=[x/△x]+1 其中y表示纬度，△y表示百万分之一地图 的纬差；x表示经度，△x表示百万分之一 地图的经差。[ ]为商取整符号，如9.3则取9。 h表示行号，l表示列号
我国疆域位于东半球，故纵列号大于30，上 式改写为： h=[y/△y]+1 l=[x/△x]+31
• c 计算的结果引入欲求图号地形 图的比例尺代码，按图号构成 规律，写出所求的图号。
计算实例
• 如北京某地的地理坐标为（114°33’45’’， 39°22’30’’），求该地所在1：10万地形图 的图号
• a，求基础图1：100万图幅的图号 h=[y/△y]+1= [39°22’30’’/4°]+1=10：对 应于字母J l=[x/△x]+31 = [114°33’45’’/6]+31=50
• b 计算所求图号的地形图在基础图幅内所位 于的行号和列号 h’=△y/△y’ —[（y/△y）/△y’] =4°/20’- [(39°22’30’’/4°)/20’] =12-[3°22’30’’/20’]=12-10=2 l’=[ (x/△x)/ △x’] +1 =[(114°33’45’’/6°)/30’]+1 =[33’45’’/30’]+1=1+1=2
国家基本地形图的分幅编号
1260 320
λE = (l-30) • △λ = 21×60 =1260
第六章 地图图型
环境与规划学院
280 1260
地形图分幅和编号的应用
例：已知某地位于东经120009/15//，北纬30018/10//，求该地所在的1:1万地形图的图号
② 在草图上用该地点所在的基础图1:10万图幅的经纬 差，将这1:100万图幅划分为12行12列，依该地点的 经纬度判定其所在的1:10万图幅的序数号为61，故其 图号为：H—51—61
地形图分幅和编号的应用
③求该图所在1:5万图幅图号
以求1:10万图幅的图号列数和行数时剩下的余纬、 余经数值除以1:5万图幅的纬差10/，经差15/。
列数(h) = 18/10// / 10/ = 1+ 8/10// / 10/ = 2 行数(l) = 9/15// / 15/ =1 该图所在1:5万图幅位于1:10万图幅内，按纬差10/ 、经差 15/划分成2纵行、2横列的第2列第1行， 图号为H-51-61-A。
第六章 地图图型
环境与规划学院 段艺芳
国家基本比例尺地形图分幅和编号
☆ 分幅
1:100万 4 16 1:50万
1:25万
4
1:5万
4
1:2.5万
144
1:10万 64 1:1万
4
1:5千
☆ 编号
1:100万地形图系统采用行列式编号，其他7种比例尺的 地形图都是采用行列—自然序数组合式编号
第六章 地图图型
3o
△λ
6o 6o 6o 30/ 30/ 15/
△φ
4o 4o 4o 20/ 20/ 10/
△φ
2o
序号
我国基本比例尺地形图如何分幅与编号
我国基本比例尺地形图如何分幅与编号？
为了保管和使用方便，我国对每一种基本比例尺地形图的图廓大小都做了规定，每一幅地形图给出了相应的号码标志，这就是地形图的分幅与编号。
地形图分幅有两种方法：一是矩形分幅，一是经纬线分幅，我国采用经纬线分幅。
1991年前我国基本比例尺地形图分幅与编号系统是一1：100万地形图为基础，延伸出1：50万、1：25万、1：10万三种比例尺；在1：10万地形图基础上又延伸出两支：第一支为1：5万及1：2.5万比例尺；第二支为1：1万比例尺。
1：100万地形图采用行列式编号，其它六种比例尺的地形图都是在1：100万地形图的图号后面增加一个或数个自然序数（字符或数字）编号标志而成。
1：100万地形图的分幅和编号是国际上统一规定的，从赤道起向两极纬差每4o为一列，将南北半球分别分成22列，依次以字母A、B、C、D……V表示；由经度180o起，从西向东，每经差6o为一行，将全球分成60行，依次用数字1、2、3、4……60表示，采用“横列号－行号”编号表示。
1991年我国制定了《国家基本比例尺地形图分幅和编号》的国家标准，自1991年起新测和更新的地形图，照此标准进行分幅和编号。
地图最大精度
视力正常的人的肉眼能分辨的图上最短距离是0.1毫米。
因此，相当于图上0.1毫米的实地水平长度就是地图上所能表示的最精密限度，称为比例尺的最大精度。
下表为国家基本比例尺地形图的最大精度：。
国家基本比例尺地形图新旧图幅编号变换公式及其应用
国家基本比例尺地形图新旧图幅编号变换公式及其应用1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图，其图幅编号现有两种形式，一种是1991年以前地形图分幅编号标准产生的，称为旧图幅编号，另一种是1991年以后新的国家地形图分幅编号标准所产生的，称为新图幅编号。
在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。
本文通过对新旧图幅编号方法和规律的研究，提出了新旧图幅编号之间的变换公式。
一、新旧图幅编号的变换公式1. 旧图幅编号到新图幅编号的变换公式(1)(2)(3)(4)(5)(6)这里，式(1)～式(6)分别是1∶50万～1∶1万地形图的图号变换公式，H50,H25,H10,H5,H2和H1分别是1∶50万～1∶1万地形图的新图幅编号中的行代码，取三位，不足三位前面用“0”补足，L50,L25,L10,L5,L2和L1分别是1∶50万～1∶1万地形图的新图幅编号中的列代码，取三位，不足三位用“0”补足，X50，X25，X10，X5。
X2和X1分别是1∶50万～1∶1万地形图旧图幅编号中相应比例尺地形图的图幅代码值，简称图幅代码值，如1∶50万地形图的图幅代码是A，B，C和D，则按字母排列顺序赋值分别为1，2，3，4，其他比例尺地形图的图幅代码也照此处理，［］表示小数取整，()表示小数取余。
2. 新图幅编号到旧图幅编号的变换公式(1′)(2′)(3′)(4′)(5′)(6′)这里，式(1′)～式（6′）分别是1∶50万～1∶1万地形图的图号变换公式，公式中各字母含义同上。
由于篇幅所限，国家基本比例尺地形图新旧图幅编号变换公式的原理省略。
二、新旧图幅变换公式的应用1. 已知旧编号求其新的图幅编号为直观明了起见，把计算过程和结果编制成一个表格，如表1所示。
2. 已知新图号求其对应的旧图幅编号(1) 1∶50万～1∶10万地形图旧图幅编号的计算1∶50万，1∶25万和1∶10万地形图的旧图幅编号的计算如表2所示。
地形图、地质图概念及国标分幅详解
地形图、地质图概念及国标分幅详解1、地形图⽤规定的图式符号表⽰地物，⽤等⾼线表⽰地形起伏，根据设定的⽐例，⽤特定的⽅法投影的平⾯图件。
地形图是地⾯地形、地物空间位置的实际反映。
地表地形指⼭峰、洼地等；地物指地⾯天然或⼈⼯形成的各种固定物体，如河流、道路、森林等。
地质⼯作中、地形图是⼀种⼗分重要的基础图件，是野外⼯作的向导、原始地质资料和最终成果的重要载体，正确使⽤地形图是我们必须掌握的知识，也是作为⼀名合作的地质⼯作者必须具有的基本功。
需要强调的是：地形图是重要的国家机密图件，必须按照国家的相关法规依法使⽤，并承担相应的法律责任。
2、地质图⽤规定的颜⾊、花纹、符号，按⼀定的⽐例尺将某地的地质现象（包括地层、岩性、岩体、地质构造、矿产、物化探异常等）投影到平⾯图或地形图上所构成的图件。
地质图是反映地表地质现象的图件。
分类：根据反映的地质内容不同分为普通地质图和专⽤地质图。
常⽤地质图的形式有平⾯地质图、地质剖⾯图和综合地层柱状图。
3、国标分幅1991年开始，地形图、地质图分幅及编号采⽤《国家基本⽐例尺地形图分幅和编号》国家标准实施。
1：50万~1：5000图编号均由5个元素10位代码构成，利于计算机管理。
（图1）（图⼀▲）从⾚道起，纬度每40为⼀列，⾄南北纬880，共为22横列，依次⽤拉丁字母A、B，C … …V表⽰其相应的列号，列号前加N和S，区别南北半球。
从1800经度（国际⽇期变更线）算起，⾃西向东每60为⼀纵⾏，将全球分为60纵⾏，依次⽤1、2、3 … …60来表⽰。
（图2）图⼆（▲）5元素10代码释疑列号—⾏号相结合，即为某1:100万地形图的编号。
如：北京(39056/N,116020/E)位于第10列(J)第50⾏，所以北京所在1:100万地形图分幅编号为：NJ—50。
以1:100万地图为基础，按规定的经差和纬差划分图幅。
（图3）（图三▲）（1）编号：以1:100万地形图编号为基础，采⽤⾏、列编号法：（2）⽐例尺代码（图4）⽐例尺1:50万1:25万1:10万1:5万1:2.5万1:1万1:5000代码B C D E F G H（图四▲）（3）表⽰图幅编号的⾏、列代码均采⽤三位数字表⽰（不⾜三位时前⾯补0），取⾏号在前，列号在后的排列形式标记，加在1:100万图幅的图号之后。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地形图的分幅与编号
——新的地形图分幅标准
新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、地形图的分幅：
各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1-1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图1-1
2、地形图的编号
（1）1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2-1）。
比例尺代码见图2-2；
图2-1
图2-2
新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理。
3、新编号系统的应用
（1）由已知某地地理坐标（x，y），则按下列程序计算其所在某比例尺地形图的图号：
A 按下列公式求出基础图1：100万图幅的图号：
h=[y/△y]+1
l=[x/△x]+1
其中y表示纬度，△y表示百万分之一地图的纬差；x表示经度，△x表示百万分之一地图的经差。
[ ]为商取整符号，如9.3则取9。
h表示行号，l表示列号
我国疆域位于东半球，故纵列号大于30，上式改写为：
h=[y/△y]+1
l=[x/△x]+31
B 按下式计算所求图号的地形图在基础图幅内位于的行号和列号：
h’=△y/△y’ —[（y/△y）/△y’]
l’=[ (x/△x)/ △x’] +1
其中△y、△x表示百万分之一地形图的纬差、经差；△y’、△x’表示所求图号的地形图图幅的纬差与经差，h’表示行号、l’表示列号。
备注：其中[ ]为商取整符号，( )表示求余数如(39°22’30’’/4°)=3°22’30’’
C 计算的结果引入欲求图号那地形图的比例尺代码，按图号构成规律，写出所求的图号。
如北京某地的地理坐标为（114°33’45’’，39°22’30’’），则该地所在1：10万地形图的图号为：J50D002002。
（2）由已知的图号，按下列公式计算该图幅的左上角点的经纬度：
y=h*△y —（h’—1）*△y’
x= ( l –31) * △x + (l’-1) * △x’
其中y，x表示左上角点的纬度与经度，h，l分别为已知图号地形图的基础图百万分之一图幅所在的行号与列号；△y、△x表示百万分之一地形图的纬差与经差，△y’、△x’表示已知比例尺地形图图幅的纬差与经差；h’、l’表示地形图幅在基础图1：100万图幅内位于的行号与列号。
