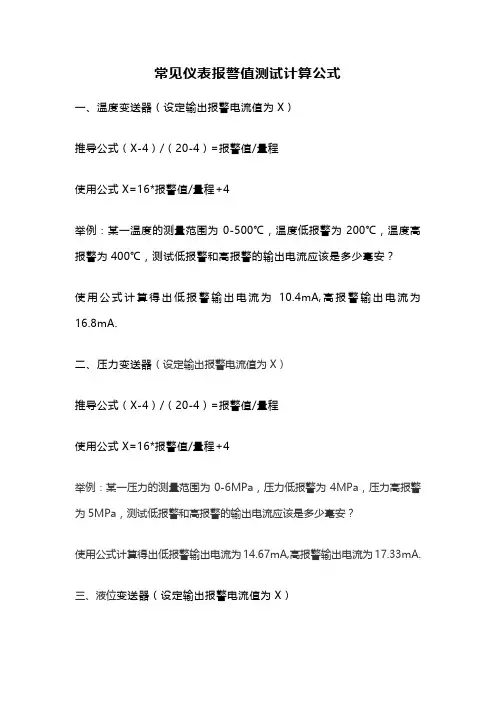

常见仪表报警值测试计算公式一、温度变送器（设定输出报警电流值为X）推导公式（X-4）/（20-4）=报警值/量程使用公式X=16*报警值/量程+4举例：某一温度的测量范围为0-500℃，温度低报警为200℃，温度高报警为400℃，测试低报警和高报警的输出电流应该是多少毫安？使用公式计算得出低报警输出电流为10.4mA,高报警输出电流为16.8mA.二、压力变送器（设定输出报警电流值为X）推导公式（X-4）/（20-4）=报警值/量程使用公式X=16*报警值/量程+4举例：某一压力的测量范围为0-6MPa，压力低报警为4MPa，压力高报警为5MPa，测试低报警和高报警的输出电流应该是多少毫安？使用公式计算得出低报警输出电流为14.67mA,高报警输出电流为17.33mA.三、液位变送器（设定输出报警电流值为X）推导公式（X-4）/（20-4）=报警值/量程使用公式X=16*报警值/量程+4举例：某一压液位的测量范围一般用百分数表示为0-100%，液位低报警为10%，压力高报警为80%，测试低报警和高报警的输出电流应该是多少毫安？使用公式计算得出低报警输出电流为 5.6mA,高报警输出电流为16.8mA.四、非差压类流量变送器（设定输出报警电流值为X）推导公式（X-4）/（20-4）=报警值/量程使用公式X=16*报警值/量程+4举例：某一流量的测量范围为0-100T/H，流量低报警为10T/H，流量高报警为80T/H，测试低报警和高报警的输出电流应该是多少毫安？使用公式计算得出低报警输出电流为 5.6mA,高报警输出电流为16.8mA.五、差压类流量变送器（设定输出报警电流值为X）---（变送器没有开方前）推导公式（X-4）/（20-4）=（报警值/量程）的平方使用公式X=16*（报警值/量程）的平方+4举例：某一差压流量的测量范围为0-100T/H，流量低报警为10T/H，流量高报警为80T/H，测试低报警和高报警的输出电流应该是多少毫安？使用公式计算得出低报警输出电流为 4.16mA,高报警输出电流为14.24mA.。

流量计算公式大全

流量计算公式大全（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。

在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。

孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d 为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp 为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。

对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。

差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。

流量计算器。

（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。

工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

变送器压差与电流的计算

变送器(差压;压力)电流换算关系（1）知道电流求:差压或压力值例如:一台变送器输出信号为4—2０ｍA压力上限为4０00Ｐa,求:变送器输出8mA时,对应得压力值就是多少？根据公式计算:通过计算得出8mA时对应得压力值为1000pa公式中各符号得含义:（2）知道(压力或差压值)求输出电流值例如:一台变送器压力上限值为4000pa,输出电流为4—２0mＡ,求:1０00pa时变送器输出得电流值就是多少根据公式计算:通过计算得出1000pa时变送器得电流值为8mA、公式中各符号得含义:Ｉｘ:变送器被求点输出电流值１６+４:为变送器输出电流值,因为变送器在零位时就有4ｍA输出,实际变送器输出应该就是20－4=１6,计算过程中应该加上4ｍA。

４:为变送器零位时输出电流值(3)知道流量求压力或差压制例如:一台差压变送器,差压上限值为４０00pa,对应孔板最大流量为４0０00立方每小时,求流量值在20０00立方每小时得差压值就是多少、根据公式计算:通过计算流量在20000立方每小时得差压值为10０0pa公式中各符号含义:(4)知道差压求流量值例如:一台差压变送器,差压上限为4000pa,对应孔板最大流量值为4０000立方每小时。

求:1０00ｐa 差压时对应得流量值就是多少。

根据计算公式:公式中符号得含义:Qx:被求流量值Ｑ上限值:孔板最大流量值(上限流量值)(5)知道电流求流量值例如:一台差压变送器输出电流为４－20ｍA,差压上限值为4０00pa 对应孔板最大流量为４０00０ｍ³每小时,求:变送器输出8mA 时对应得流量值就是多少。

根据公式计算:3333340000m ......40000m 40000......0.2540000......20000Qx Qx Qx m Qx m Qx m ====⨯=根据计算变送器8mA 输出时对应得流量值为20000m ³/ｈ公式中符号得含义:Qx:被求流量值Q 上限值:孔板最大上限流量值Ｉx:已知变送器输出电流值20:变送器输出上限电流值４:流量为零时变送器输出电流值注:三型变送器为4—20mA输出,零差压时变送器输出就有４ｍA得输出,所以变送器得全行程输出为20-４=16mA。

差压变送器流量计算公式

差压式流量计的测量原理是基于流体的机械能相互转换的原理。

在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。

以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。

其实重要是密度的转换。

计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。

在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。

二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。

即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。

同时在intouch画面上做监视。

2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

差压变送器测流量和液位的算法

差压变送器测流量和液位的算法

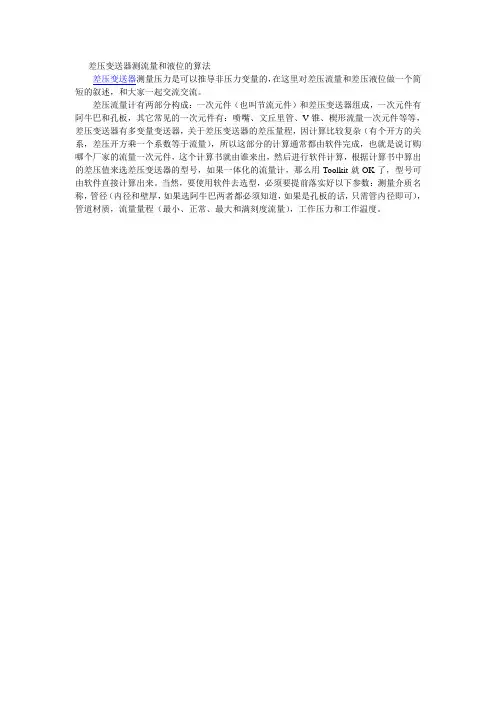

差压变送器测量压力是可以推导非压力变量的，在这里对差压流量和差压液位做一个简短的叙述，和大家一起交流交流。
