滑动轴承经典课件

优点
(1) 非流体摩擦滑动轴承、摩擦较大，磨损严重。
缺点 (2) 流体动力摩擦滑动轴承在起动、停车、载荷、 转速变化比较大的情况下难于实现流体摩擦。
(3) 流体摩擦滑动轴承设计、制造、维护费用较高。
12
应用
(1) 转速特高或特低。 (2) 对回转精度要求特别高的轴。 (3) 承受特大载荷的轴承。 (4) 冲击、振动较大的轴承。 (5) 径向尺寸受限制，或轴 承要做成剖分式的结构。 例：汽车、机床、发电机、 轧钢机、大型电机、内燃机、 铁路机车、仪表等。
16
2、承载能力强 由于滑动轴承比滚动轴承有 着更大的表面接触面积，因此设
计者可以选择较小的滑动轴承以
适应更大的负载，同时节省空间 和成本。 滑动轴承同样能够很好地承
受冲击载荷，工作状况就像在不
滑动轴承在液压齿轮泵中
平整的路面上的悬架系统。在这种情况下，滚动轴承可能容 易产生疲劳损坏和压痕——一种轴承损坏形式，即滚子上的
滑动轴承经典课件

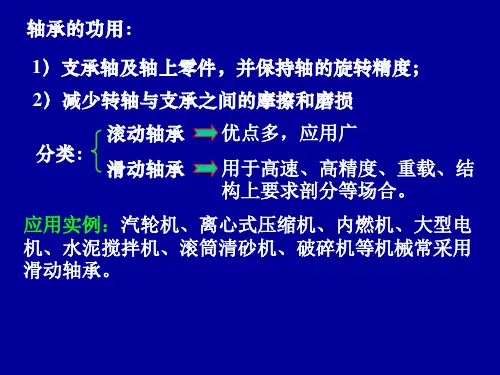

轴承——支承轴颈，使轴做回转运动。
滑动摩擦轴承
滚动摩擦轴承
4
滑动轴承类型
承载方向不同：
径向轴承（向心轴承）
止推轴承（推力轴承）
6
8
2.剖分式滑动轴承
剖分式滑动轴承由轴承座、 轴承盖、 剖分轴瓦和连接螺栓等组成。 剖 分式滑动轴承的轴承座和轴承盖的剖分面结合处制成阶梯状，以防止轴承盖 和轴承座横向错动及便于装配时定位，两者之间留有5 mm左右的间隙，并用 金属垫片填充。若轴瓦出现磨损而引起轴颈与轴承之间间隙增大，可通过更 换垫片加以调整。
力大于滚道材料的弹性极限时产生的永久凹痕。
材料的一致性也使滑动轴承比滚动轴承能承受更大的轴偏心
17
3、更小的振动和噪声，维护少 滚动轴承会由于滚动体的磨损或润滑剂的消耗而产生
更大的噪声。
由于滑动轴承没有内部
相互运动的部件，所以没有 任何的噪声，而且现在的滑
动轴承由多层的金属和聚合
物的涂层组成，涂层材料结 构易于吸收振动。其结果是 轴和轴承工作时保持低噪声。
13
滑动轴承在汽车中的应用
在大多数情况下，可以用滑
动轴承替代传统的滚动轴承。如果 应用得当，滑动轴承可节省空间和 重量，承受更多载荷，减少维护， 吸收振动的能力也更好。因此，汽
车工程师已将泵、转向系统、空调
压缩机、气门顶杆、节气门和变速 器中的滚动轴承更改为滑动轴承。
1、更有利于降低成本，经济价值高
3.调心滑动轴承
如果轴颈较长（长径比L/d＞1.5），或轴的刚性较小， 不能保证两轴承孔轴线重合时，均会造成轴颈倾斜，使
轴瓦边缘局部严重磨损。
调心滑动轴承 1－ 球面 2 － 可ຫໍສະໝຸດ Baidu轴瓦
自动调心式径向滑动轴承
R球
11
滑动轴承的特点 (1) 承载能力高 (2) 工作平稳可靠、噪声低 (3) 径向尺寸小 (4) 精度高 (5) 流体润滑时，摩擦、磨损较小 (6) 油膜有一定的吸振能力
吸引设计者使用滑动轴承的因素之一是成本。滚动轴承
比较复杂，多元件和精密的结构使得它比滑动轴承的成本要 高25%～400%。此外，某些滚动轴承的安装工具是另外一项成
本，而滑动轴承的成本却要低50%～75%。
汽车轻量化需要，同样尺寸的滑动轴承，其质量还不
到冲压外圈滚针轴承的一半。由于不同的工艺，厚外圈
22
汽车发动机中的滑动轴承
边界润滑轴承
球墨铸铁镶 嵌润滑轴承
青铜基无给油轴承
双金属轴承，是以低碳钢板为基体材料的钢铜合金产品。该产品是双合金轴承中 承载能力最强的一种，重型车的平衡桥衬套，均使用该产品。它是一种用途很广 23 的高载何低速运动轴承
固体润滑轴承是以JF-800双金属材料为基体，再埋入特殊固体润滑剂 制作成的新颖滑动轴承。由于高强度承载的合金材料作基体，理想的 并经过严格选别的高分子填充材料为耐磨剂，合理的螺旋角度菱形块
18
如果设计和安装正确， 任何轴承都可以在应用 中达到期望的性能和寿
命。许多自润滑滑动轴
承比滚动轴承需要更少
的维护，更少的部件会
减少磨损和失效，所以
需要的维护也更少。
19
滑动轴承在汽车门铰 链系统中的应用： CSB-EP3增强型塑料 滑动轴承，有效防止 了生锈而引起的拉力 增加和噪声。 滑动轴承在汽车减震 系统中的应用：耐磨 性、抵抗冲击性能和 配合精度方面异常优 越，有效防止了液压 油的泄露。
状均布的润滑面，润滑面积达25%，因此，能发挥超群的低摩擦性能,
良好的润滑性和抗磨耗性。 产品适用于汽车起动电机、发电机、升降 机、吊车及冶金机械等行业。
24
径向滑动轴承的主要类型
一、整体式径向滑动轴承
适于低速、轻载或间歇工作的机器
剖分式径向滑动轴承
剖分式径向滑动轴承装拆方便，轴瓦磨损后可调 整剖分面处的垫片来调整轴承间隙。
26
滑动轴承的材料及轴瓦结构
一、滑动轴承的材料——轴瓦和轴承衬的材料
主要失效形式：磨损和胶合、疲劳破坏。 1、对轴承材料的要求
(1) 良好的减摩性、耐磨性和抗胶合性。 (2) 良好的顺应性，嵌入性和磨合性。 (3) 足够的强度和必要的塑性。
(4) 良好的耐腐蚀性、热化学性能（传热性 和热膨胀性）和润滑性（对油的吸附能力）。 (5) 良好的工艺性和经济性等。
27
磨 粒 磨 损
咬粘（胶合）
疲劳剥落
腐蚀
气蚀、流体侵蚀、电侵蚀和微动磨损
2、常用材料
金属材料 粉末冶金 非金属材料
(1) 铸铁——有游离的石墨能有润滑作用 适于轻载、低速，不受冲击的场合。 (2) 轴承合金——又称巴氏合金或白合金 由锡（Sn）、铅（Pb）、锑（Sb）、铜（Cu）等组成。 锡或铅为基体（软），含有锑锡（Sb-Sn）或铜锡（Cu-Sn） 的晶粒（硬）。
20
滑动轴承在汽车转向系统中 的应用：耐磨和减震性能好， 对于道路不平的情况有较好 的适应性； 滑动轴承在汽车制动系统中 的应用：转动灵活，平稳， 材料硬度高，耐磨性好，自 润滑性好；
21
滑动轴承在汽车座椅调节
系统中的应用：灵活，方
便，震动小；
滑动轴承 在汽车变
速系统中
的应用：
耐磨，自
润滑性好。
滚针轴承的质量差不多是滑动轴承的5倍，而深沟球轴承 的质量达14倍以上。 除了轴承自身的质量外， 设计者应当考虑轴承座的质量 和复杂性。典型滑动轴承的壁 厚是1～2.5mm，设计者可以 修整轴承座，从而降低质量和
原材料成本。改用单个滑动轴
承，也不需要卡簧、轴肩和其 他保持结构，这些都可以降低轴承的质量。
