钢结构送检项目及取样方法

合集下载

钢结构见证取样检测说明修订稿

钢结构见证取样检测说明修订稿

钢结构见证取样检测说明修订稿一、定义二、目的三、操作流程1.准备工作:确定取样点位,准备取样工具和试验设备,确认检测标准和要求。

2.取样操作:按照规定的取样点位,在钢结构进行切割或者采用无损检测的方式获取所需材料。

4.样品运输:将样品送往实验室进行检测。

在运输过程中,要注意保护样品,避免因外部环境因素造成样品污染和损坏。

5.实验室检测:在实验室中,根据检测要求进行相应的实验,如拉伸试验、冲击试验、化学成分分析等,以确定材料的物理、机械性能和化学成分等指标。

6.检测结果记录:将实验室的检测结果进行记录,包括样品的编号、检测日期、检测人员等信息,并编制检测报告。

四、操作规范1.取样点位的选择:根据钢结构的设计和施工要求,确定取样点位,并确保取样点位的代表性和公正性。

2.取样方式:可采用切割法、冲剪法等获取所需材料。

若采用无损检测的方式,应确保仪器设备的准确性和可靠性。

3.样品处理:在取样和运输过程中,应注意避免样品的损坏和污染。

对于大型样品,应进行分包标识,确保样品的代表性和完整性。

五、注意事项1.取样操作时,操作人员应佩戴相关的防护设备,确保工作人员的安全与健康。

2.取样过程中,注意保护钢结构的外观和涂层,避免对钢结构本身造成损坏。

3.实验室检测时,严格按照检测标准进行操作,确保检测结果的准确性和可靠性。

4.检测结果记录中,需要详细记录检测的时间、人员和设备等信息,以备查证。

通过精确的钢结构见证取样检测,可以确保钢结构的质量合格,提高钢结构的安全性和可靠性。

同时,钢结构见证取样检测也为相关单位提供了有效的质量监管手段,保障工程的顺利进行和质量的可靠性。

因此,在钢结构制作和安装过程中,必须严格按照规范进行见证取样检测,以保证钢结构工程的质量与安全。

钢结构见证取样检测说明

钢结构见证取样检测说明

高强度螺栓扭矩系数、摩擦面抗滑移系数检测取样说明一、高强度螺栓扭矩系数1、委托要求:高强螺栓取样要有见证取样单(注明规格、性能等级、生产厂家及批号),并且要有取样人、见证人(监理或建设单位技术负责人)的签字及盖章。

2、取样数量:每3000套为一批,不足3000套视为一批。

每种规格及批次取10套。

3123表1.试件板的宽度表2.螺栓孔的直径及允许偏差表5.芯板(Q235)(配合8.8级螺栓)厚度理论下限值6.1.2检验内容??①对承重结构钢材,进行抗拉强度、伸长率、屈服强度,冷弯以及硫、磷元素含量分析试验;??②对焊接结构用钢除基本四性试验以外,还进行碳含量及锰、镍、铬元素含量分析试验;??③对于需验算疲劳的焊接结构钢材,还应进行冲击性能试验;??④对板厚≥40mm,且设计有Z向性能要求的厚板,应进行硫含量分析试验和板厚方向的断面收缩率试验。

6.1.3使用要求??①钢材表面有锈蚀、麻点或划痕时,其深度不得大于该钢材厚度负允许偏差的1/2;??②钢材表面的锈蚀等级应符合国家规范《涂装前钢材表面锈蚀等级和除锈等级》规定的C级及以上;??③钢材端边或断口不应有分层、夹渣等缺陷。

6.1.4取样要求及方法??①同牌号、同炉号、同品种、同一质量等级、同规格,每批重量不大于60t;??②应在外观及尺寸合格的产品上取样,试件应有足够的尺寸进行试验;??③取样时应对样坯和试样做出标记,保证识别取样的位置和方向;④取样的方向应按产品标准规定或双方协议进行。

取样后应进行制作,消除影响因素。

6.2焊接材料6.2.1焊接材料的品种、规格、性能除应按设计要求选用外,还应符合国家现行标准、规范的要求。

6.2.2检验内容与要求??1、检验内容??①建筑结构安全等级为一级的一、二级焊缝;??②建筑结构安全等级为二级的一级焊缝;??③大跨度结构中的一级焊缝;??④重级制吊车梁结构中的一级焊缝;??⑤设计要求的;??⑥对质量有疑义的焊材(主要指对质量证明文件有疑义、文件不全、内容少等)。

钢结构见证取样检测

钢结构见证取样检测

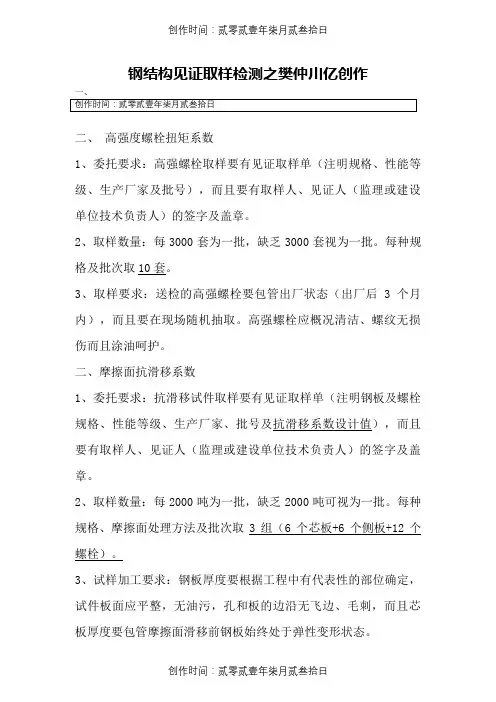

钢结构见证取样检测之樊仲川亿创作二、高强度螺栓扭矩系数1、委托要求:高强螺栓取样要有见证取样单(注明规格、性能等级、生产厂家及批号),而且要有取样人、见证人(监理或建设单位技术负责人)的签字及盖章。

2、取样数量:每3000套为一批,缺乏3000套视为一批。

每种规格及批次取10套。

3、取样要求:送检的高强螺栓要包管出厂状态(出厂后3个月内),而且要在现场随机抽取。

高强螺栓应概况清洁、螺纹无损伤而且涂油呵护。

二、摩擦面抗滑移系数1、委托要求:抗滑移试件取样要有见证取样单(注明钢板及螺栓规格、性能等级、生产厂家、批号及抗滑移系数设计值),而且要有取样人、见证人(监理或建设单位技术负责人)的签字及盖章。

2、取样数量:每2000吨为一批,缺乏2000吨可视为一批。

每种规格、摩擦面处理方法及批次取3组(6个芯板+6个侧板+12个螺栓)。

3、试样加工要求:钢板厚度要根据工程中有代表性的部位确定,试件板面应平整,无油污,孔和板的边沿无飞边、毛刺,而且芯板厚度要包管摩擦面滑移前钢板始终处于弹性变形状态。

表3.芯板(Q235)(配合10.9级螺栓)厚度理论下限值表4.芯板(Q345)(配合10.9级螺栓)厚度理论下限值表5.芯板(Q235)(配合8.8级螺栓)厚度理论下限值表6.芯板(Q345)(配合8.8级螺栓)厚度理论下限值6.1 钢结构概念钢结构是以金属板材、管材、型钢或冷弯成型的薄壁型钢,经加工组装而成的结构,他具有:重量轻、跨度大、用料少、造价低、施工快、造型美观等优点。

建筑钢结构用钢要求具有较高的强度、较好的塑性、良好的可焊性和冷热加工性。

钢结构用钢主要包含中厚板、彩钢板、冷轧板、型钢、各种异型型钢、钢管等。

6.1.1 钢结构检验内容及要求A 检验范围(钢结构施工规范 4.2.2条)①国外进口钢材(有国家出入竞检验部分的检验陈述,检验内容涵盖了设计与合同要求的除外);②钢材混批;③板厚≥40mm,且设计有Z 向性能要求的厚板;④建筑结构平安等级为一级,大跨度钢结构中主要受力构件所采取的钢材;⑤设计有复验要求的钢材;⑥对质量有疑义的钢材(主要指对质量证明文件有疑义、文件不全、内容少等)。

钢结构送检项目及取样方法

钢结构送检项目及取样方法

钢结构送检项目及取样方法Steel Structure n Items and Sampling MethodsMaterial Name: SteelTesting Content According to Standards:Tensile Strength of us Steels: GB/T1591-1994Bending Test of Materials: GB/Welding: High Strength WeldsBolts: High Strength Bolts。

Anti-Sliding Coefficient of Bolt nsWeld Seam Quality: No Internal Defects。

Tested by Ultrasonic Flaw n according to GB-2001 and JG/T203-2007 Tensile Strength Test:Sampling Methods:Take 2 pieces of 300*30 samples for each nTake 3 sets of samples for each n according to GB-2001For M36 and below。

take 5000 pieces。

for M36 and above。

take 2000 pieces for each batch of 2000t of engineering quantity 100% on-site testing for first-level weld seams。

and 20% testing for second-level weld seams according to GB-2001 and Appendix A for weld seam appearance defect nFor steel structures related to safety and n。

钢结构检测与见证取样方法及内容

钢结构检测与见证取样方法及内容

钢结构检测与见证取样方法及内容本文介绍了钢结构检测与见证取样方法及内容。

第一部分是见证取样检测,其中包括钢材质量和紧固件及网架节点连接质量两个方面。

针对钢材质量,需要对属于一定情况的钢材进行化学成分分析和力学性能的抽样复验。

具体情况包括国外进口钢材、钢材混批、板厚等于或大于40mm且设计有Z向性能要求的厚板、建筑结构安全等级为一级、大跨度钢结构中主要受力构件所采用的钢材、设计有复验要求的钢材以及对质量有疑义的钢材。

化学成分分析是主控项目,检验指标包括碳、硅、锰、硫、磷及其他合金元素。

依据标准是《钢和铁化学成分测定用试样的取样和制样方法》GB/T-2006和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要保证分析试样能代表抽样产品的化学成分平均值,并且应尽可能避开表面缺陷。

制备的分析试样的质量应足够大,以便进行必要的复检验。

力学性能检验也是主控项目,检验指标包括屈服点、抗拉强度、伸长率、冷弯和冲击功。

依据标准是《钢及钢产品力学性能试验取样位置及试验制备》GB/T2975-1998和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要在外观及尺寸合格的钢材上取样,取样的位置及方向应符合标准规定。

每批钢材需要取1个拉伸试验样、1个冷弯试验样和3个冲击试验样。

当屈服点或抗拉强度不满足要求时,需要补充取样进行拉伸试验,补充试验应将同类构件同一规格的钢材划为1批,每批抽样3个。

针对紧固件及网架节点连接质量,需要对高强度大六角头螺栓连接副进行检测。

这也是主控项目。

检验内容包括紧固件的材质、尺寸、表面质量、力学性能和连接质量。

依据标准是《钢结构工程施工质量验收规范》GB-2001和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要在每批螺栓连接副中,随机取样1个进行检验。

检验时需要进行外观检查、尺寸检查、硬度检查、拉伸试验和冲击试验,确保紧固件和连接质量符合标准要求。

以上是钢结构检测与见证取样方法及内容的介绍。

钢结构分部(子分部)工程有关安全及功能检验和见证检测项目

钢结构分部(子分部)工程有关安全及功能检验和见证检测项目

钢结构分部(子分部)工程有关安全及功能的检验和见证检测项目一、见证取样送样试验1、钢材及焊接材料复验(1)抽检数量及检验方法第4.2.2条:对于属于下列情况之一的钢材,应进行抽样复验,其复验结果应符合现行国家产品标准和设计要求。

1、国外进口钢材;2、钢材混批;3、板厚等于或大于40mm,且设计有Z向性能要求的厚板;4、建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;5、设计有复验要求的钢材;6、对质量有疑义的钢材。

检查数量:全数检查。

检验方法:检查复验报告。

第4.3.2条:重要钢结构采用的焊接材料应进行抽样复验,复验结果应符合现行国家产品标准和设计要求。

检查数量:全数检查。

检验方法:检查复验报告。

(2)合格质量标准符合设计要求和国家有关产品标准的规定。

2、高强度螺栓预拉力、扭矩系数复验(1)抽检数量及检验方法第4.4.2条:高强度大六角头螺栓连接副应按本规范附录B的规定检验其扭矩系数,其检验结果应符合本规范附录B的规定。

检查数量:见本规范附录B。

检验方法:检查复验报告。

第4.4.3条:扭剪型高强度螺栓连接副应按本规范附录B的规定检验预拉力,其检验结果应符合本规范附录B的规定。

检查数量:见本规范附录B。

检验方法:检查复验报告。

(2)合格质量标准符合设计要求和国家有关产品标准的规定。

3、摩擦面抗滑移系数复验(1)抽检数量及检验方法第6.3.3条:钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验,现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验,其结果应符合设计要求。

检查数量:见本规范附录B。

检验方法:检查摩擦面抗滑移系数试验报告和复验报告。

(2)合格质量标准符合设计要求和国家有关产品标准的规定。

4、网架节点承载力试验(1)抽检数量及检验方法第12.3.3条:对建筑结构安全等级为一级,跨度40m及以上的公共建筑钢网架结构,且设计有要求时,应按下列项目进行节点承载力试验,其结果应符合以下规定:1、焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件,进行轴心拉、压承载力试验,其试验破坏荷载值大于或等于1.6倍设计承载力为合格。

钢结构检测项目及取样方法

钢结构检测项目及取样方法
焊缝外观
缺陷检测
GB50205-2001及附录
现场检测
10%不少于10处
焊缝尺寸检验
GB50205-2001及附录
高强度螺栓施工质量:终拧扭矩
GB50205-2001
现场检测
节点随机抽查3%且不少于3个节点
锚栓紧固检测(拉拔试验)
GB50205-2001
现场检测
按柱脚数抽查10% 且不少于3个
钢柱垂直度
取300*30试件 每种规格取2件
60t
各种钢管
抗拉强度试验
低压流体管:GB/T3091-2001
及各种钢管标准
取300*30试件 每种规格取2件
根据标准要求
焊件
抗拉强度试验
JGJ81-2002 GB50205-2001
每种规格取3件
——
焊接球节点
承载力试验
JGJ78-1991/ JG11-1999
GB50205-2002 GB/
每种规格取8件
M36以下5000件
M36以上2000件
高强螺栓连接面
抗滑移系数
GB50205-2001
每规格取3组
工程量每2000t一批
焊缝质量
பைடு நூலகம்内部缺陷无损探伤检测
GB50205-2001
JG/T203-2007
现场检测
一级焊缝100%探伤
二级焊缝20%探伤
钢结构工程有关安全及功能的检测
钢梁测向弯曲
GB50205-2001
现场检测
同类构件抽查10%不少于3件
整体垂直度
整体平面弯曲
GB50205-2001
现场检测
——
防火涂层
厚度检验

建筑施工钢结构常用材料取样送检详细介绍

建筑施工钢结构常用材料取样送检详细介绍

建筑施工钢结构常用材料取样送检详细介绍工地送检样品整理入库一、钢结构原材1、碳素结构钢GB/T700(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验。

(2)批量:钢材应成批验收,每批必须由同一材质、同一炉次编号、同一质量等级、同一厚度的钢材组成。

每批质量应不大于60t。

(3)抽样:拉伸试验每批1个;弯曲试验每批1个;冲击试验每批1组(3个)。

2、低合金钢GB/T1591(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验、Z向钢厚度方向断面收缩率。

(2)批量:钢材应成批验收,每批应由同一材质、同一质量等级、同一炉次编号、同一厚度的钢材组成,每批质量应不大于60t。

钢带的组批重量按相应产品标准规定。

对于Z向钢的组批,应符合GB/T5313的规定。

Z25、Z35级钢板应逐轧制张进行钢板厚度方向性能检验。

Z15级钢板按批进行钢板厚度方向性能检验,每批钢板由同一牌号、同一炉号、同一厚度、同一交货状态的钢板组成,每批重量不大于50t。

需方有要求时,也可逐轧制张检验。

(3)抽样:拉伸试验每批1个;弯曲试验每批1个;冲击试验每批1组(3个);Z向钢厚度方向断面收缩率每批3个。

3、耐候结构钢GB/T4171(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验。

(2)钢材应成批验收。

每批由同一材质、同一炉(罐)号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次)的钢材组成;冷轧产品每批质量不应大于30t。

(3)拉伸试验每批1个,弯曲试验每批1个,冲击试验每批1组(3个)。

优质碳素结构钢GB/T699(1)检测参数:化学成分、拉伸试验、硬度、冲击试验、低倍组织。

(2)批量:钢材应按批检查和验收。

每批由同一炉(罐)号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次)和同一表面状态的钢材组成。

(3)抽样:拉伸试验取样不同根钢材每批2件,硬度取样不同钢材每批3件,冲击试验取样不同钢材每批2组,低倍组织取样每批2个。

完整版钢结构检测取样方法及数量

完整版钢结构检测取样方法及数量

钢结构检测取样方法及数量第一部分:见证取样检测一、钢材质量对属于下列情况之一的钢材,应对钢材进行化学成分分析和力学性能的抽样复验:(1) 国外进口钢材;(2) 钢材混批;(3) 板厚等于或大于40mm ,且设计有Z 向性能要求的厚板;(4) 建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;(5) 设计有复验要求的钢材;(6) 对质量有疑义的钢材。

1、化学成分分析(主控项目)(1) 检验指标:碳、硅、锰、硫、磷及其他合金元素(2) 依据标准:《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-2006《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量:钢材化学成分分析,可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。

制备的分析试样的质量应足够大,以便可能进行必要的复检验。

对屑状或粉末状样品,其质量一般为ioog。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时,样品应该切小或破碎,然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取 1 个试样。

2、力学性能检验(主控项目)(1) 检验指标:屈服点、抗拉强度、伸长率、冷弯、冲击功(2) 依据标准:《钢及钢产品力学性能试验取样位置及试验制备》GB /T2975-1998建筑结构检测技术标准》GB/T50344-2004(3)取样方法及数量:应在外观及尺寸合格的钢材上取样,产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

取样的位置及方向应符合GB /T2975-1998 附录A 的规定。

当工程没有与结构同批的钢材时,可在构件上截取试样,但应确保结构构件的安全。

钢结构检测原材取样

钢结构检测原材取样

建筑钢结构检测取样方法及数量第一部分:见证取样检测一、钢材质量对属于以下情况之一的钢材,应对钢材进行化学成分分析和力学性能的抽样复验:(1) 国外进口钢材;(2) 钢材混批;(3) 板厚等于或大于40mm,且设计有Z向性能要求的厚板;(4) 建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;(5) 设计有复验要求的钢材;(6) 对质量有疑义的钢材。

1、化学成分分析〔主控项目〕(1) 检验指标:碳、硅、锰、硫、磷及其他合金元素(2) 依据标准:《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-2006 《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量:钢材化学成分分析,可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除外表涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他外表缺陷。

制备的分析试样的质量应足够大,以便可能进行必要的复检验。

对屑状或粉末状样品,其质量一般为100g。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时,样品应该切小或破碎,然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取1个试样。

2、力学性能检验〔主控项目〕(1) 检验指标:屈服点、抗拉强度、伸长率、冷弯、冲击功(2) 依据标准:《钢及钢产品力学性能试验取样位置及试验制备》GB /T2975-1998《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量:应在外观及尺寸合格的钢材上取样,产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

取样的位置及方向应符合GB /T2975-1998附录A的规定。

当工程没有与结构同批的钢材时,可在构件上截取试样,但应确保结构构件的安全。

钢结构检测与见证取样方法及内容

钢结构检测与见证取样方法及内容

钢结构检测与见证取样方法及内容文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)钢结构检测与见证取样方法及内容第一部分:见证取样检测一、钢材质量对属于下列情况之一的钢材,应对钢材进行化学成分分析和力学性能的抽样复验:(1)国外进口钢材;(2)钢材混批;(3)板厚等于或大于40mm,且设计有Z向性能要求的厚板;(4)建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;(5)设计有复验要求的钢材;(6)对质量有疑义的钢材。

1、化学成分分析(主控项目)(1) 检验指标:碳、硅、锰、硫、磷及其他合金元素(2)依据标准:《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-200 6《建筑结构检测技术标准》GB/T50344-2004(3)取样方法及数量:钢材化学成分分析,可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。

制备的分析试样的质量应足够大,以便可能进行必要的复检验。

对屑状或粉末状样品,其质量一般为100g。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时,样品应该切小或破碎,然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取1个试样。

2、力学性能检验(主控项目)(1)检验指标:屈服点、抗拉强度、伸长率、冷弯、冲击功(2)依据标准:《钢及钢产品力学性能试验取样位置及试验制备》GB/T2975-1998 《建筑结构检测技术标准》GB/T50344-2004(3)取样方法及数量:应在外观及尺寸合格的钢材上取样,产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

取样的位置及方向应符合GB/T2975-1998附录A的规定。

钢结构类取样送检指南

钢结构类取样送检指南
3件/组
①应明确螺栓连接副的规格、性能等级、生产单位、生产批号,钢板的材质、规格、表面处理方式,抗滑移的设计值等信息;
②做抗滑移系数前必须进行相同连接副的扭矩系数或紧固轴力试验。
钢网架螺栓球
节点
JG10-1999
JGJ78-91
同规格螺栓、螺栓球600只为一批为一组。同规格杆件300根为一批。随机抽取,
螺栓、螺栓球:3只为一组;
杆件: 3根为一组。
螺栓、螺栓球配套试验,杆件、螺栓配套试验。
钢网架焊接球
节点
JG11-1999
JGJ78-91
同规格球节点600只为一批。随机抽取。
3只为一组。
②螺栓表面的保护膜不得损坏。
螺栓、螺母、垫圈的硬度
GB/T1231-2006
GB/T3632-2008
同一生产批号随机抽取10件为1组,螺栓、螺母、垫圈应分别送检。
10件/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
螺栓连接摩擦面抗滑移系数
GB50205-2001
按子分部工程划分,每2000t为一批,选用两种及以上表面处理工艺时,应单独检验。3件/组,每件含钢板4块,螺栓连接副4套(一般情况)。
扭矩系数
GB/T1231-2006
同一生产批号每3000套为一批,随机抽取10套(螺栓、螺母、垫圈)为1组
10套/组
应明确螺栓规格、性能等级、生产单位、生产批号等信息。
扭剪型螺栓的
紧固轴力
GB/T3632-2008
同一生产批号每3000套为一批,随机抽取10套(螺栓、螺母、垫圈)为1组
10套/组
①应明确螺栓规格、性能等级、生产单位、生产批号等信息;
钢结构类

钢结构检测项目及取样方法

钢结构检测项目及取样方法

钢结构检测项目及取样方法钢结构检测项目和取样方法材料名称:钢材检测内容依据标准:钢材标准GB/T1591-1994 抗拉强度试验:各种钢抗拉强度弯曲试验:GB/T700—/T699-1999材料名称:焊件检测内容依据标准:高强度焊件抗滑移系数:高强度螺栓连接面无损探伤检测:GB-2001、JG/T203-2007取样方法:每种规格取3组,每组取样数量如下:抗拉强度试验:每规格取2件,M36以下5000件,M36以上2000件,工程量每2000t一批扭矩系数和最小抗拉荷载:每种规格取8件焊缝内部缺陷检测:一级焊缝100%探伤,二级焊缝20%探伤焊缝外观缺陷检测:每种规格取3个节点随机抽查,且不少于3个节点同类构件抽查:按柱脚数抽查10%,且不少于3个;每种规格抽查10%,不少于3件防火涂层厚度检验:每种规格取10%不少于10处现场检测材料名称:高强度螺栓检测内容依据标准:钢结构工程有关安全及功能的检测施工质量检测项目:终拧扭矩:GB-2001现场检测锚栓紧固检测(拉拔试验):GB-2001现场检测钢柱垂直度、钢梁测向弯曲、整体垂直度、整体平面弯曲:GB-2001现场检测取样方法:按球最大螺栓孔螺纹,每种规格取600件材料名称:各种钢管检测内容依据标准:低压流体管:GB/T3091-2001及各种钢管标准抗拉强度试验:GB-2001现场检测弯曲试验:依据标准取样方法,每种规格取2件取样方法:依据标准要求,每种规格取3件总体来说,钢结构检测项目和取样方法需要根据不同材料和检测内容依据相应的标准进行取样和检测。

在施工质量检测项目中,需要进行终拧扭矩、锚栓紧固检测、钢柱垂直度、钢梁测向弯曲、整体垂直度和整体平面弯曲等检测。

为确保工程安全和功能,各项检测都需要严格按照标准进行取样和检测。

1.焊接球节承载力试点验进行批量或检查数量的螺栓球节承载力试验,以确保其安全可靠。

2.内部缺陷检测进行焊缝质量的无损探伤检测,以发现任何可能存在的内部缺陷。

钢结构原材料和成品进场见证取样送样检测项目及要求

钢结构原材料和成品进场见证取样送样检测项目及要求
6
设计要求的其他项目
应符合设计文件中提出要求
(1)结构安全等级为一级的一、二级焊缝;
(2)结构安全等级为二级的一级焊缝;
(3)需要进行疲劳验算构件的焊缝;
(4)材料混批,或质量证明文件不齐全的焊接材料;
(5)设计文件或合同文件要求复检的焊接材料。
3
高强度螺栓连接副复验
高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副进场时,应按现行国家标准《钢结构工程施工质量验收标准》GB50205的规定抽取试件分别作扭矩系数和紧固轴力(预拉力)检验,检验结果应符合国家现行相关标准的规定。
钢结构原材料和成品进场见证取样送样检测项目及要求
序号
项目
要求
1
钢材复验
对属于下列情况之一的钢材,应进行抽样复验,其复验结果应符合现行国家产品标准和设计要求。(1)结构安全等来自为一级的重要建筑主体结构用钢材;
(2)结构安全等级为二级的一般建筑,当其结构跨度大于60m或高度大于100m时或承受动力荷载需要验算疲劳的主体结构用钢材;
4
摩擦面抗滑移系数试验和复验
钢结构制作和安装单位应按现行国家标准《钢结构工程施工质量验收标准》GB50205的规定分别进行高强度螺栓连接摩擦面(含涂层摩擦面)的抗滑移系数试验和复验,现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验,其结果应符合设计要求。
5
隔震装置与消能减震部件
钢结构用隔震装置与消能减震部件进场时,其品种、规格、性能应符合设计要求和国家现行有关标准的规定,且应按其产品标准的要求进行见证取样送样检测,其检测结果应符合设计要求和国家现行产品标准的规定。
(3)板厚不小于40mm,且设计有Z向性能要求的厚板;
(4)屈服强度2420MPa的高强度钢材;

建筑钢结构检测的取样方法及数量

建筑钢结构检测的取样方法及数量

建筑行业中钢结构施工在近几年来发展非常迅速,已经成为了建筑行业中非常重要的支柱产业之一,所以在钢结构建筑的检测上就一定要引起重视,下面就介绍一下建筑钢结构检测的取样方法及数量。

第一部分:见证取样检测一、钢材质量对属于下列情况之一的钢材,应对钢材进行化学成分分析和力学性能的抽样复验:(1)国外进口钢材;(2)钢材混批;(3)板厚等于或大于40mm,且设计有Z向性能要求的厚板;(4)建筑结构安全等级为一级,大跨度钢结构中主要受力构件所采用的钢材;(5)设计有复验要求的钢材;(6)对质量有疑义的钢材。

1、化学成分分析(主控项目)(1)检验指标:碳、硅、锰、硫、磷及其他合金元素(2)依据标准:《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-2006《建筑结构检测技术标准》GB/T50344-2004(3)取样方法及数量:钢材化学成分分析,可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。

制备的分析试样的质量应足够大,以便可能进行必要的复检验。

对屑状或粉末状样品,其质量一般为100g。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时,样品应该切小或破碎,然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取1个试样。

2、力学性能检验(主控项目)(1)检验指标:屈服点、抗拉强度、伸长率、冷弯、冲击功(2)依据标准:《钢及钢产品力学性能试验取样位置及试验制备》GB/T2975-1998《建筑结构检测技术标准》GB/T50344-2004(3)取样方法及数量:应在外观及尺寸合格的钢材上取样,产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
焊缝尺寸检验
GB50205-2001及附录A0.2
网架支座锚栓、紧固检验
GB50205-2001
现场检测
按支座抽查10%且不少于3个
垫板、垫块检验
防火涂层厚度检验
GB50205-2001
现场检测
抽查10%不少于3件
网架挠度测量
GB50205-2001
现场检测
跨度小于24m测中央下弦一点、大于24m测下弦及各向下弦跨度的四等分点
GB50205-2001及附录A0.1
现场检测
10%不少于10处
焊缝尺寸检验
GB50205-2001及附录A0.2
高强度螺栓施工质量:终拧扭矩
GB50205-2001
现场检测
节点随机抽查3%且不少于3个节点
锚栓紧固检测(拉拔试验)
GB50205-2001
现场检测
按柱脚数抽查10%且不少于3个
钢柱垂直度
4
钢网架结构的变形检测
精密水准仪、经纬仪
(全站仪)
5
钢材、钢铸件力学性能
WE-1000型万能试验机
材料名称
检测内容
依据标准
取样方法
批量或检查数量
各种钢材
抗拉强度
弯曲试验
钢材标准GB/T1591-1994
GB/T700—2006GB/T699-1999
取300*30试件每种规格取2件
60t
各种钢管
抗拉强度试验
低压流体管:GB/T3091-2001
及各种钢管标准
取300*30试件每种规格取2件
根据标准要求
每种规格600件
焊缝质量
内部缺陷无损探伤检测
GB50205-2001
JG/T203-2007
现场检测
一级焊缝100%探伤
二级焊缝20%探伤
焊接球焊缝
探伤检测
GB50205-2001
每规格5%不少于3个
钢结构工程有关安全及功能的检测
焊缝外观缺陷检测
GB50205-2001及附录A0.1
现场检测
10%不少于10处
螺栓球节点施工质量检验
GB50205-2001
现场检测
按节点数抽查3%,且不少于3个
焊缝外观缺陷检测
GB50205-2001及附录A0.1
现场检测
10%不少于10处
焊缝尺寸检验
GB50205-2001及附录A0.2
网架支座锚栓、紧固检验
GB50205-2001
现场检测
按支座抽查10%且不少于3个
垫板、垫块检验
防火涂层厚度检验
GB50205-2001
现场检测
抽查10%不少于3件
网架挠度测量
GB50205-2001
现场检测
跨度小于24m测中央下弦一点、大于24m测下弦及各向下弦跨度的四等分点
钢结构工程检测项目和重要设备
序号
项目名称/参数
检测方法
主要仪器设备
1
钢结构焊接质量无损检测
射线探伤
射线探伤机
超声波探伤
取300*30试件每种规格取2件
60t
各种钢管
抗拉强度试验
低压流体管:GB/T3091-2001
及各种钢管标准
取300*30试件每种规格取2件
根据标准要求
焊件
抗拉强度试验
JGJ81-2002 GB50205-2001
每种规格取3件
——
焊接球节点
承载力试验
JGJ78-1991/ JG11-1999
按球最大螺栓孔螺纹;每种规格取3件
每种规格取8件
M36以下5000件
M36以上2000件
高强螺栓连接面ቤተ መጻሕፍቲ ባይዱ
抗滑移系数
GB50205-2001
每规格取3组
工程量每2000t一批
焊缝质量
内部缺陷无损探伤检测
GB50205-2001
JG/T203-2007
现场检测
一级焊缝100%探伤
二级焊缝20%探伤
钢结构工程有关安全及功能的检测
焊缝外观
缺陷检测
超声波探伤仪
磁粉探伤
磁粉探伤仪
渗透探伤
渗透仪
2
钢结构防腐及防火涂装检测
覆层测厚仪
3
钢结构节点
承载力
WE-1000型万能试验机
机械连接用紧固标准件及高强度螺栓
力学性能检测
预拉力
轴力测试仪、扭矩测试仪
楔负载
WE-1000型万能试验机
扭矩系数
扭矩测试仪
抗滑移系数
WE-1000型万能试验机
承载力
WE-1000型万能试验机
钢结构送检项目及取样方法
材料名称
检测内容
依据标准
取样方法
批量或检查数量
各种钢材
抗拉强度
弯曲试验
钢材标准GB/T1591-1994
GB/T700—2006GB/T699-1999
取300*30试件每种规格取2件
60t
焊件
抗拉强度试验
JGJ81-2002
每种规格取3件
——
高强度螺栓
扭矩系数
最小抗拉荷载
GB50205-2002 GB/T3098.1-2000
焊件(锥头
封板)
抗拉强度试验
JG10-1999
每种规格取3件
——
螺栓球节点
承载力试验
JGJ78-1991/ JG10-1999
按球最大螺栓孔螺纹;每种规格取3件
每种规格600件
焊缝质量
内部缺陷无损探伤检测
GB50205-2001
JG/T203-2007
现场检测
一级焊缝100%探伤
二级焊缝20%探伤
钢结构工程有关安全及功能的检测
钢梁测向弯曲
GB50205-2001
现场检测
同类构件抽查10%不少于3件
整体垂直度
整体平面弯曲
GB50205-2001
现场检测
——
防火涂层
厚度检验
GB50205-2001
现场检测
——
材料名称
检测内容
依据标准
取样方法
批量或检查数量
各种钢材
抗拉强度
弯曲试验
钢材标准GB/T1591-1994
GB/T700—2006GB/T699-1999
