电加热蒸汽锅炉使用说明书
全自动电加热蒸汽锅炉使用说明书
全自动电加热蒸汽锅炉使用说明书全自动电加热蒸汽锅炉是一种高效、环保的蒸汽设备，广泛应用于工业、商业和家庭等领域。
以下是全自动电加热蒸汽锅炉的使用说明书，供您参考：1. 使用前的准备在开始使用前，请确保您已经仔细阅读并理解了本说明书。
检查电加热蒸汽锅炉的外观，确保没有损坏或异常情况。
确保电源线连接良好，没有裸露的电线或损坏的插头。
检查水箱和水管连接，确保没有泄漏。
2. 电源和水源连接将电加热蒸汽锅炉的电源线连接到合适的电源插座，并确保电源已开启。
同时，确保水源已连接，且水箱已加满水。
在加水时，请确保水箱的盖子已经打开。
3. 操作面板介绍电加热蒸汽锅炉的操作面板简单易用。
通常，操作面板上会有电源开关、温度控制旋钮、加热指示灯等。
根据需要调整温度控制旋钮，设定所需的蒸汽温度。
4. 启动与关闭在确认电源和水源都已连接后，打开电源开关，电加热蒸汽锅炉将开始工作。
当加热指示灯亮起时，表示锅炉正在加热。
要关闭锅炉，只需将电源开关转到关闭位置即可。
5. 维护与保养为了保持电加热蒸汽锅炉的性能和安全性，建议定期进行维护和保养。
定期清洗水箱和内部管道，以防止水垢和污垢的堆积。
根据需要更换过滤器，以确保良好的蒸汽质量。
6. 安全注意事项使用电加热蒸汽锅炉时，务必注意安全。
请勿在设备运行时接触内部的加热元件或电线。
在使用过程中，如发现任何异常情况，如泄漏、异味、异常声音等，请立即关闭电源并联系专业人员进行检修。
以上是全自动电加热蒸汽锅炉的基本使用说明。
如有更多问题或需要更详细的操作指导，请参考产品手册或联系专业人员。

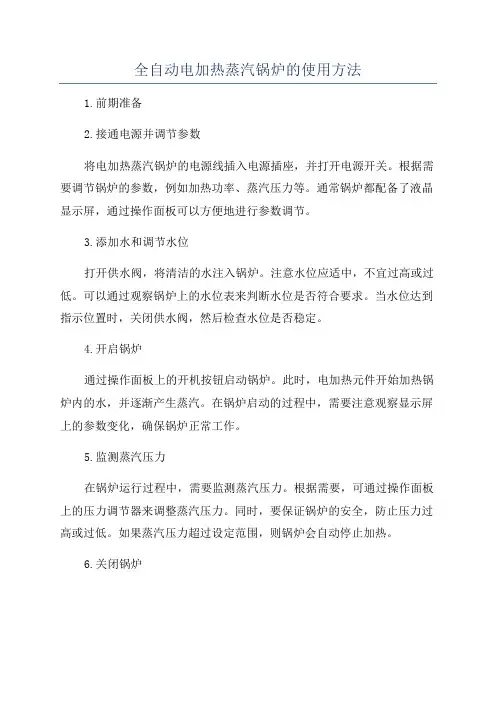

全自动电加热蒸汽锅炉的使用方法
全自动电加热蒸汽锅炉的使用方法1.前期准备2.接通电源并调节参数将电加热蒸汽锅炉的电源线插入电源插座，并打开电源开关。
根据需要调节锅炉的参数，例如加热功率、蒸汽压力等。
通常锅炉都配备了液晶显示屏，通过操作面板可以方便地进行参数调节。
3.添加水和调节水位打开供水阀，将清洁的水注入锅炉。
注意水位应适中，不宜过高或过低。
可以通过观察锅炉上的水位表来判断水位是否符合要求。
当水位达到指示位置时，关闭供水阀，然后检查水位是否稳定。
4.开启锅炉通过操作面板上的开机按钮启动锅炉。
此时，电加热元件开始加热锅炉内的水，并逐渐产生蒸汽。
在锅炉启动的过程中，需要注意观察显示屏上的参数变化，确保锅炉正常工作。
5.监测蒸汽压力在锅炉运行过程中，需要监测蒸汽压力。
根据需要，可通过操作面板上的压力调节器来调整蒸汽压力。
同时，要保证锅炉的安全，防止压力过高或过低。
如果蒸汽压力超过设定范围，则锅炉会自动停止加热。
6.关闭锅炉当使用完毕或需要对锅炉进行维修时，必须关闭锅炉。
首先，需要将电加热元件停止加热。
然后，将锅炉的电源开关关闭，并拔出电源线插头。
等待锅炉冷却后，再进行下一步操作。
7.维护和保养定期维护和保养全自动电加热蒸汽锅炉是确保其正常运行的关键。
清洁锅炉内部，检查各个部件是否工作正常。
定期更换滤网和检查水阀的正常开关。
在锅炉不使用时，应将其存放在干燥通风的地方。
总结起来，全自动电加热蒸汽锅炉的使用方法包括准备工作、接通电源、调节参数、添加水和调节水位、开启锅炉、监测蒸汽压力、关闭锅炉以及定期维护和保养。
正确地操作和定期维护锅炉，能够确保其长期稳定、高效地工作。
同时，为了安全起见，使用时应仔细阅读并遵守锅炉的使用说明书。
锅炉说明书
锅炉说明书锅炉说明书1. 引言锅炉是一种用于加热水或产生蒸汽的设备。
它被广泛应用于工业生产、供暖和发电等领域。
本文档旨在提供对锅炉的详细说明，包括工作原理、结构组成、使用方法和维护保养等方面的内容，以帮助用户正确使用和维护锅炉。
2. 工作原理锅炉通过将燃料燃烧产生的热能传递给水，使其升温并转化为蒸汽。
锅炉的核心部件是燃烧室和热交换器。
燃烧室内燃烧燃料产生高温高压的燃烧气体，燃烧气体通过热交换器与水进行热交换，将热能传递给水并使其升温，最终产生蒸汽。
3. 结构组成锅炉主要由以下组件组成：3.1 燃料供给系统燃料供给系统包括燃料储存装置、燃料输送系统和燃料燃烧系统。
燃料储存装置用于存放燃料，燃料输送系统将燃料从储存装置输送到燃烧系统，燃料燃烧系统将燃料燃烧产生热能。
3.2 燃烧系统燃烧系统由燃烧室和烟道组成。
燃烧室是燃料燃烧的地方，烟道则用于排出燃烧过程中产生的烟气。
3.3 热交换器热交换器是将燃烧气体的热能传递给水的装置。
常见的热交换器类型包括烟气热交换器和水热交换器。
3.4 控制系统控制系统用于监测和控制锅炉的运行状态。
它包括温度传感器、压力传感器、流量传感器等用于监测锅炉工作参数的传感器，以及控制器和执行器用于控制锅炉的运行状态。
4. 使用方法4.1 准备工作在启动锅炉之前，需要做好以下准备工作：- 确保锅炉的供水系统正常运行，并具备足够供水能力。
- 检查燃料供给系统，确保燃料储存装置中有足够的燃料。
- 检查燃烧系统，确保燃烧室和烟道清洁无阻塞。
4.2 启动锅炉按照以下步骤启动锅炉：1. 打开锅炉的燃料供给系统，并调整适当的供给量。
2. 打开燃烧系统的风机和点火装置，点燃燃料。
3. 等待燃烧室内的温度上升，直到达到设定值。
4. 启动水循环泵，将冷水导入热交换器。
5. 观察锅炉工作状态，确保各项参数正常。
4.3 关闭锅炉按照以下步骤关闭锅炉：1. 首先关闭燃烧系统中的风机和燃料供给系统。
2. 关闭水循环泵，停止供水。

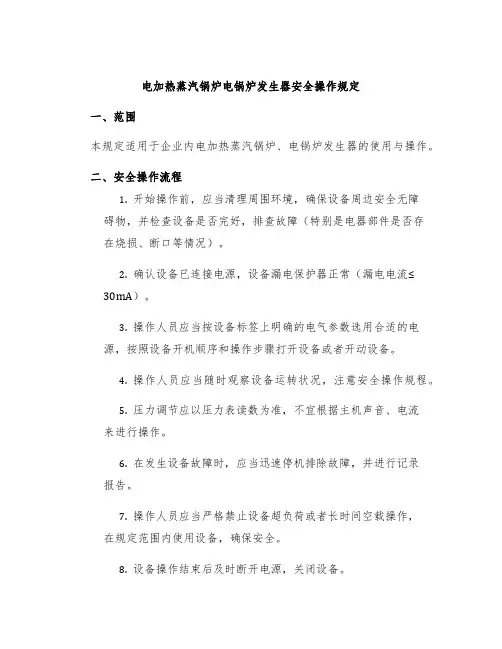

电加热蒸汽锅炉电锅炉发生器安全操作规定
电加热蒸汽锅炉电锅炉发生器安全操作规定一、范围本规定适用于企业内电加热蒸汽锅炉、电锅炉发生器的使用与操作。
二、安全操作流程1.开始操作前，应当清理周围环境，确保设备周边安全无障碍物，并检查设备是否完好，排查故障（特别是电器部件是否存在烧损、断口等情况）。
2.确认设备已连接电源，设备漏电保护器正常（漏电电流≤30mA）。
3.操作人员应当按设备标签上明确的电气参数选用合适的电源，按照设备开机顺序和操作步骤打开设备或者开动设备。
4.操作人员应当随时观察设备运转状况，注意安全操作规程。
5.压力调节应以压力表读数为准，不宜根据主机声音、电流来进行操作。
6.在发生设备故障时，应当迅速停机排除故障，并进行记录报告。
7.操作人员应当严格禁止设备超负荷或者长时间空载操作，在规定范围内使用设备，确保安全。
8.设备操作结束后及时断开电源，关闭设备。
三、关于设备的安全检查1.定期进行设备的保养检查，严格执行设备日常保养和维护工作。
2.定期检查设备相关电气参数、漏电保护器、安全阀、压力表等。
检查时，务必绝缘处理，禁止带电检修。
3.检查发生器内部是否出现腐蚀、积垢等情况，如有需要及时清理。
四、安全措施1.禁止操作人员在设备周围乱动、跑跳或者嬉戏比赛。
2.明确操作人员工作职责，严格执行操作流程和安全规定。
3.操作人员应当穿着防护服、防护鞋、手套等必要的防护用品，防止因操作不当而受伤。
五、安全领导责任制度1.加强设备操作人员培训，严格执行安全管理制度，确保设备的安全运行。
2.加强领导干部对设备的管理和检查，明确岗位责任，建立事故疏散逃生预案，提高安全意识。
3.定期组织安全知识讲座，提升员工安全意识和自我保护能力。
六、安全教育1.对设备操作人员进行安全教育培训，提高操作员的操作技能和安全意识。
2.加强设备安全知识的宣传教育，提高员工安全意识和自我保护能力。
七、处罚规定1.任何未按规程操作、违反操作规定的操作人员均应当受到处罚。
2.对于造成事故或者影响设备正常运行的参与人员，应当依据安全生产相关规定，严格追究责任。
蒸汽电锅炉操作规程模版
蒸汽电锅炉操作规程模版一、安全操作1. 在操作蒸汽电锅炉之前，必须熟悉和理解电锅炉的工作原理和操作规程，并遵循相关安全要求。
2. 操作人员必须穿戴好个人防护装备，包括安全鞋、防护眼镜和工作服等。
同时，操作人员应保持清醒状态，不得在工作中饮酒或服用药物。
3. 在操作过程中，操作人员应注意给锅炉上的各种指示灯、显示器等设备留够足够的空间，避免封堵或损坏。
二、启动操作1. 在启动蒸汽电锅炉之前，应先检查锅炉内的水位是否正常，并将水位加至设计水位位置。
2. 检查各个阀门、消防装置的工作是否正常，并确保排放阀门处于关闭状态。
3. 打开进给水阀门，逐渐加热锅炉，同时观察水位表和压力表的变化情况。
4. 当锅炉水位达到设计水位位置时，打开给水泵，保持水位稳定。
5. 启动电锅炉主引线，待闪光指示灯亮起后，按下启动按钮，正常情况下锅炉将开始工作。
三、运行操作1. 在运行过程中，操作人员应定期观察锅炉的水位、压力、温度等参数，并记录在操作日志中。
2. 当锅炉水位过低或过高时，应立即采取措施调节水位至正常范围内。
3. 锅炉过热时，应检查给水阀门是否开启，必要时打开放气阀进行排气。
4. 在锅炉运行期间，操作人员应密切关注锅炉的各项指示灯和警报器的运行情况，如发现异常应及时采取应对措施。
四、停机操作1. 在停止蒸汽电锅炉之前，必须先停止给水泵的运行，并关闭进水阀门。
2. 当锅炉停止工作时，应先关闭电源，确保电锅炉完全停止运行。
3. 关闭锅炉出水阀门和汽门，排空存在于锅炉内的压力和热水。
4. 检查锅炉内的水位是否正常，并进行必要的维护和清洗。
五、紧急情况处理1. 在发生紧急情况时，操作人员应立即切断电源，并采取相应的应急处理措施，如关闭进水阀门、排空锅炉压力等。
2. 如发生火灾，操作人员应当立即按下相应的报警器，报告消防部门并采取适当的灭火措施。
3. 在紧急情况处理完毕后，操作人员应及时向上级主管报告，并做好相关记录。
六、维护保养1. 定期检查电锅炉的各项设备和管道阀门是否存在异常，并记录在维护保养表中。

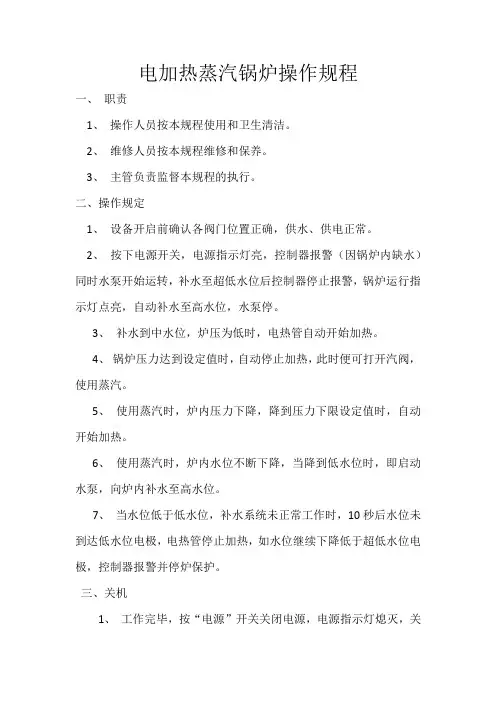

电加热蒸汽锅炉操作规程
电加热蒸汽锅炉操作规程一、职责1、操作人员按本规程使用和卫生清洁。
2、维修人员按本规程维修和保养。
3、主管负责监督本规程的执行。
二、操作规定1、设备开启前确认各阀门位置正确，供水、供电正常。
2、按下电源开关，电源指示灯亮，控制器报警（因锅炉内缺水）同时水泵开始运转，补水至超低水位后控制器停止报警，锅炉运行指示灯点亮，自动补水至高水位，水泵停。
3、补水到中水位，炉压为低时，电热管自动开始加热。
4、锅炉压力达到设定值时，自动停止加热，此时便可打开汽阀，使用蒸汽。
5、使用蒸汽时，炉内压力下降，降到压力下限设定值时，自动开始加热。
6、使用蒸汽时，炉内水位不断下降，当降到低水位时，即启动水泵，向炉内补水至高水位。
7、当水位低于低水位，补水系统未正常工作时，10秒后水位未到达低水位电极，电热管停止加热，如水位继续下降低于超低水位电极，控制器报警并停炉保护。
三、关机1、工作完毕，按“电源”开关关闭电源，电源指示灯熄灭，关闭电源总开关。
2、待压力表指针降到0MPa 时，将排污阀门打开进行排污，关闭进水阀门。
三、日常维护与保养安全阀：安全阀由当地劳动安全监查部门认可的单位校验，每年至少校验一次。
为防止安全阀的阀瓣与阀座粘住，每周应对安全阀做手动排放试验。
严禁用任何手段提高安全阀整定压力，使安全阀失效。
水泵第一次运行或长期停用再启动时，应用螺丝刀通过风罩孔拨动电机后面的风叶，直至水泵运转灵活。
旋开放空气螺栓（注水塞），注水满后将注水塞旋紧，可以点动水泵以帮助注水。
排放：排污能延缓水垢的产生和对炉壁的沉积，能延长锅炉寿命，至少每日1 次，必须在工作结束后全排放。
清洁止回阀：当发现锅炉有回水现象时，及时拆下止回阀清除里面的水垢和杂质，无法清理，应更换。
经常检查输电线、给水泵、电控箱、压力开关和安全阀等主要部件的运行状况，出现异常及时查找原因。
四、注意事项1、阅读锅炉控制器使用说明书。
2、遵循机器牌号上的全部警告和说明。
卧式电锅炉安装使用说明书
WDR系列蒸汽锅炉安装使用说明书目录一、概述 (2)二、电加热锅炉的相关要求 (2)三、锅炉安装 (3)四、电气控制柜的安装 (5)五、煮炉 (5)六、安全阀调整 (6)七、锅炉试运行 (7)八、排污 (8)九、停炉 (9)十、维护和保养 (10)十一、水质处理 (11)十二、受压元件的检验和水压试验 (12)注意：为了您的权益在安装使用本锅炉前，具有安装资格的单位持本锅炉所附的相关文件到当地锅炉管理机构办理锅炉安装手续。
一、概述本锅炉为卧式电加热蒸汽锅炉，主要有锅壳筒体、锅壳封头及电加热管安装管等组成。
该炉型具有下列优点：1）结构简单，安装使用方便，占地面积小。
2）全自动化操作，运行无噪音，对环境无任何污染。
3）升温迅速，热效率高。
4）锅炉具有压力保护装置，出水压力达到设定上限时，会断电停止加热；当锅炉出力下降到设定值下限时，锅炉又会自动通电加热。
6）锅炉安装有安全阀，在蒸汽超压时，安全阀等自动开启排放，保证锅炉安全；待压力降到规定值时，安全阀又自动关闭，阻止压力继续下降。
二、电加热锅炉的相关要求1、电加热锅炉的动力柜和控制柜应符合GB/、GB/、、GB/T3797、GB50054的规定。
动力柜应设置明显有效的分断装置，控制柜应设置紧急停止按钮。
所选用的电器应满足短路条件下的动稳定和热稳定的要求，用于断开短路电流的电器应满足短路条件下的通断能力。
2、锅炉应按规定装设压力、水位、温度等安全运行参数的指示仪表。
3、电加热锅炉应配置电压表、电流表、且宜配置有功电能表或复费率有功电能表。
4、蒸汽锅炉应设置给水自动控制装置。
5、锅炉应设置其电热元件分组投入运行和分组退出运行的自动控制装置。
6、锅炉应设置负荷自动调节装置。
当蒸汽锅炉的蒸汽压力超过或低于设定值、热水锅炉的出水温度超过或低于设定值时，控制装置应能使用锅炉输入功率自动减少或增加。
7、锅内有汽（气）水分界面的锅炉应设置缺水保护装置。
当锅炉水位低于缺水保护水位（或极限低水位）时，切断电热元件电源，发出报警信号，并应在人工复位后方可重新启动运行。
WNS蒸汽锅炉安装使用说明书
WNS系列全自动燃气蒸汽锅炉安装使用说明书陕西桥上桥锅炉容器制造有限责任公司、锅炉简介二、性能特点三、出厂简况四、安装前的准备工作五、锅炉大件的安装六、烟囱的安装七、电器控制柜的安装八、管道、阀门、仪表的安装九、水压试验的准备十、烘炉和煮炉之前的准备十一、烘炉的煮炉十二、升火十三、调整安全阀十四、供汽十五、正常运行与经济运行十六、排污十七、停炉十八、维护保养十九、受压元件的检验和水压试验二十、气管路示意图、锅炉简介：WNS型全自动燃（油）气蒸汽（热水）锅炉，是根据我国能源政策、资源状况和环境保护的要求而开发的新一代锅炉产品。
锅炉的本体结构为湿背式三回程结构，燃烧室为波形炉胆，此波形炉胆结构即增加了传热面积又增加了刚性，也满足了炉胆受热后的膨胀，对流受热面均采用两回程螺纹烟管。
锅炉可按照用户要求进行包装，锅炉外包装油漆采用金属漆，即美观、又不易生锈。
现场安装只需将电源线引入电控柜，接好出汽与进水管，排污管及烟囱，接通燃料供应系统，即可投入运行，即节省了基建投资，又缩短了安装时间。
锅炉除了常规的水位、压力保护及点火程序控制外，还特别独创设置了烟气保护装置，使锅炉在任何时候不发生意外事故，确保了安全检查可靠。
锅炉的主要板材为Q245R（GB713-2008），管材为20#（GB3087-2008）。
锅炉本体的全部对接焊缝均经过百分之百的无损探伤，组装完毕后进行整体水压试验。
锅炉的保温材料用超细玻璃丝棉毡，火口砖为磷酸盐耐火水泥予制前后烟箱为整体活动烟箱门，使锅炉整体保温性能好、外观漂亮、不易生锈。
锅炉的阀门仪表选用国内质量最好的供应厂家，主汽阀等采用球阀，止回阀等采用名牌阀门。
根据用户使用燃料情况及用户要求，可配用国产或进口燃烧器，另接有供气管路系统（球阀、过滤器、减压阀、电磁阀、检漏装置等）。
整个燃烧过程实现程序控制。
-1-、性能特点：1、节省能源效果好，热效率高。
2、锅炉出力，蒸汽品质均高于国家规定标准。
扬诺牌全自动电加热蒸汽锅炉使用说明书
9
6
12kw 0.7/1.0
17
380
0.55
12
6
15kw 0.7/1.0
21
380
0.55
15
10
18kw 0.7/1.0
26
380
0.55
18
10
24kw 0.7/1.0
34
380
0.55
24
10
---------------------------------------------------------------------------------------------------Tel：021-58571481，51282391，51282392，51282393 Fax：021-58579426 E-mail：sh-yano@ 第 3 页，共 15 页
36
＞16
45kw 0.7/1.0
65
380
0.55
45
＞16
50kw 0.7/1.0
70
380
0.55
50
＞25
60kw
0.8
86
380
0.55
60
＞35
72kw
0.8
103
380
0.55
72
＞50
90kw
0.8
129
380
0.55
90
＞70
108kw
0.8
154
380
0.75
108
＞95
126kw
控制系统设有断水报警，压力自动控制，超压保护，漏电保护，缺水保护，过热保 护等多重安全保护功能。
电加热管采用高镍含量的 316L 不锈钢管和 95%的电熔氧化镁粉制作，防腐耐用； 在生产过程中采用军工技术，更加保障了加热的使用寿命和可靠性。锅炉与加热管采用 法兰连接方式，拆装非常方便。
电厂锅炉操作说明书
电厂锅炉操作说明书操作说明书1.引言本操作说明书旨在向使用人员提供电厂锅炉的操作指导，以确保锅炉的正常运行和安全操作。
操作人员在使用锅炉前，应详细阅读本说明书，并遵循其中的操作步骤和安全要求。
同时，操作人员应具备相关的技术知识和操作经验，以便能够熟练操作和进行必要的维护。
2.锅炉概述2.1 锅炉类型本电厂所使用的锅炉为XXX型锅炉，其主要特点为高效能、低排放和自动化控制。
2.2 锅炉结构XXX型锅炉由锅炉本体、控制系统、供水系统等部分组成。
2.3 锅炉工作原理锅炉通过燃烧燃料产生高温的燃烧气体，然后将燃烧气体传递给锅炉本体，通过换热管道将水加热，产生高温高压蒸汽。
蒸汽通过管道输送到汽轮机，驱动发电机发电。
3.操作步骤在操作电厂锅炉时，操作人员需要按照以下步骤进行操作：3.1 锅炉启动3.1.1 检查锅炉各部分的密封性和运行状态，确保无漏水或异常现象。
3.1.2 检查燃料供应系统和电源系统是否正常工作。
3.1.3 打开燃料供应和点火系统，引火并调整燃烧模式。
3.1.4 监测锅炉温度和压力的变化，确保达到额定运行参数。
3.2 锅炉运行3.2.1 监测和调整燃烧系统，确保燃料燃烧稳定，并根据负荷情况适时调整燃烧参数。
3.2.2 监测和调整水位控制系统，保持锅炉水位在正常范围内。
3.2.3 监测和调整排烟温度和氧含量，确保燃烧充分，并降低烟气排放。
3.2.4 监测和调整蒸汽压力和温度，保持在设计参数范围内。
3.2.5 定期检查锅炉各部位的温度、压力和振动情况，发现异常及时处理。
3.3 锅炉停车3.3.1 关闭燃料供应和点火系统，停止燃烧。
3.3.2 关闭汽水系统，停止供水和蒸汽产生。
3.3.3 清洗锅炉和排放余热，降低温度和压力。
3.3.4 关闭所有设备和系统，确保安全可靠。
4.安全注意事项4.1 操作人员应进行必要的安全培训，并严格遵守相关操作规程和安全操作要求。
4.2 在操作过程中，应密切注意锅炉各部位的温度、压力和振动情况，发现异常及时停止或报警处理。
电加热蒸汽锅炉使用说明书
LDR、WDR电加热蒸汽锅炉安装使用说明书河南xx锅炉有限公司承蒙贵单位使用本厂生产的电热锅炉，本厂深表谢意，在贵单位安装及使用前，请务必详细阅读此说明书及其配套件说明书，以便能正确、安全地使用。
锅炉的安装和使用均应符合《蒸汽锅炉安全技术监察规程》的要求。
1、配电盘及电控柜带电危险，非专职电工不得打开，以免发生触电事故。
2、水泵电机工作时，勿操作给水“手动——自动”开关。
3、电热管工作时，勿操作加热“手动——自动”开关。
目录一、特点 (2)二、安装 (2)三、使用 (4)四、检验和水压试验 (6)五、设备故障及处理 (7)六、保养内容及要求一、特点1、LDR系列采用立式布置。
2、WDR系列采用卧式布置。
3、占地少，安装、维修方便。
4、热效率高，可达97%以上。
5、无噪音，无任何污染，是纯绿色产品。
6、全自动操作，安全可靠，具有超压、过流、短路、漏电、缺水、断水、缺相自动保护。
7、出力可自主调节。
8、全不锈钢外包，美观大方。
二、安装1、安装前组织有关人员包括管工、钳工、冷作工、焊工、电工等，并学习《蒸汽锅炉安全技术监察规程》和有关技术文件，专业标准及安装使用说明书，熟悉电控柜，了解和掌握安装要求操作注意事项。
2、编制措施、计划，购买电线、电缆、管道、阀门等必用品。
3、安装地点：3.1符合《蒸汽锅炉安全技术监察规程》第八章要求。
3.2电力充足。
3.3环境温度-5～45℃，相对湿度<90%。
3.4周围环境无腐蚀性气体。
4、电热管电源要求：额定电压380V、三相、频率50HZ。
5、电热管连接方式：△接法。
6、电源功率应满足使用要求。
7、锅炉到货后，请按出厂清单开箱验收，检查是否有损坏或缺少。
8、吊装锅炉本体，只需将底座调置于水平位置即可。
9、 电控柜和锅炉本体的接地端应可靠接地。
10、 主汽管的安装：引出直段一般大于0.5米，其弯曲半径应大于或等于管子直径的5倍。
管道最低处于应装疏水阀，防止水击。
电加热小型蒸汽电锅炉使用指南
电加热小型蒸汽电锅炉使用指南一、安装与调试1.在安装之前，请先检查电加热小型蒸汽电锅炉的包装是否完好，并检查设备是否有损坏。
2.根据电加热小型蒸汽电锅炉的使用环境选择合适的安装地点。
确保安装地点平稳、通风良好，并且远离易燃易爆物品。
3.将电加热小型蒸汽电锅炉接通电源，注意电源的稳定性和接地是否良好。
4.打开电加热小型蒸汽电锅炉的进气阀门和排气阀门，以排除管道中的空气。
5.打开给水阀，添加足够的水。
注意水位不得低于设备规定的最低水位。
6.开启电源，启动电加热小型蒸汽电锅炉。
在启动过程中，注意观察设备运行状态，确保正常。
7.等待一段时间后，检查电加热小型蒸汽电锅炉的水位和压力是否正常。
如有异常，请及时处理。
二、操作步骤1.在启动电加热小型蒸汽电锅炉之前，将设备的所有阀门关闭。
2.检查设备的给水阀门和进气阀门是否处于闭合状态。
3.打开电源，启动电加热小型蒸汽电锅炉。
4.等待一段时间后，观察设备运行状态。
正常情况下，设备会自动加热并产生蒸汽。
5.在设备运行过程中，定期检查水位和压力是否正常。
如有需要，可适量添加水进入设备，并调整压力。
6.在使用过程中，注意设备的运行情况，如有异常情况出现，请及时关闭电源并寻求专业人士进行维修。
三、维护保养1.在设备停止运行时，首先关闭电源，待设备冷却后再进行维护保养。
2.定期清洗设备内的水垢和污垢，保持设备的清洁。
3.检查设备的电路和接线是否正常，如有问题，请及时予以修复。
4.定期检查设备的阀门和管道是否漏水或损坏，如有问题，请及时更换。
5.注意设备的周围环境，定期清理设备周围的杂物和灰尘。
6.若长时间不使用设备，请将设备进行彻底清洁，并将设备的电源拔掉。
四、安全注意事项1.在操作和维护设备时，务必戴上适当的防护手套和护目镜。
2.不得将电加热小型蒸汽电锅炉用于除暖气系统以外的任何用途。
3.使用电加热小型蒸汽电锅炉时，切勿将手或其他物体放置在设备的加热元件附近，以免造成烫伤或意外。
-电加热蒸汽发生器使用说明书
电加热蒸汽发生器使用说明书―、结构简介蒸汽发生器是一种单锅筒式电加热蒸汽发生器，在锅筒内布置了加热管，经改进后外接水位电极控制，外部用保温材料保温后，再用钢板喷漆的外壳罩住，外观整洁而又漂亮。
用户购回，接上电源和水源后即可使用。
蒸汽发生器设有可靠的水位控制、压力控制等连锁控制装置。
加热管设置在炉体的下部，蒸汽发生器可完全吸收电能，蒸汽发生器环保节能，结构紧凑合理。
按TSGG0001-2012《锅炉安全技术监察规程》1.3（1）条对不适用锅炉的定义，设计正常水位水容积小于30L的蒸汽蒸汽发生器，不属于《锅炉压力容器制造监督管理办法》规定的产品安全性能强制监督检验的范畴，所以可免去地方监督检验。
二、性能特点此型蒸汽发生器具有以下优点：1、合理的设计结构，可有利于安装、操作、节能。
2、壳体采用优质钢材，强度高、耐腐蚀。
3、采用高压旋涡泵，供水时间短、经久耐用。
4、加热时间短，可连续产生蒸汽。
5、结构紧凑、简易、材料耗用少。
6、快装出厂到使用现场后，只需要安装管道、仪表、阀门等附件，即可运行。
7、安装移动方便，只需客户提供合理的蒸汽发生器位置即可。
8、可供应蒸汽冲开水，又可以用于采暖。
三、应用领域服装洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；食品机械行业：豆腐机、蒸箱、包装机、涂料设备、封口机、等设备的配套使用包装机械行业：贴标机、套标机配套使用生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；其他行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲美容会所）桑拿洗浴、热交换设备等。
四、出厂配套附件1、蒸汽发生器主机：蒸汽发生器本体、底座。
2、阀门、仪表（见出厂配套清单）3、技术文件：蒸汽发生器总图、电气控制图、安装使用说明书、发货清单各1份，产品质量证明书及保修卡各1份。
在接到技术文件时，检查产品与资料是否勿合。
电蒸汽锅炉操作规程
电蒸汽锅炉操作规程
《电蒸汽锅炉操作规程》
一、操作前准备
1.1 确定锅炉的工作条件和参数，包括给定的蒸汽压力、水位、燃烧器的工作状态等。
1.2 检查锅炉水位、燃烧器、锅炉排放系统等是否正常工作，
排除故障。
1.3 检查锅炉的水质和给水系统是否符合要求，必要时进行处理。
1.4 安排人员按照相关规程进行操作，分工明确，保证安全生产。
二、启动操作
2.1 首先关闭锅炉的汽嘴阀门，然后打开给水阀门，填充水箱。
2.2 打开减压阀门，确保锅炉内部压力平稳，然后关闭减压阀门。
2.3 打开燃烧器的点火开关，点火后观察燃烧情况，确保火焰
稳定。
2.4 检查各项参数，确保锅炉正常运行。
三、操作注意事项
3.1 定期检查锅炉的水位、压力、燃烧器情况，保持锅炉的正
常运行状态。
3.2 严禁私自调整锅炉的参数，如需调整应由专业人员操作。
3.3 操作人员必须经过专业培训，掌握相关操作规程和安全知识，确保安全生产。
3.4 遇到异常情况时，应立即停止操作并进行处理，不得强行
运行。
四、停止操作
4.1 关闭燃烧器，停止加热。
4.2 关闭给水阀门，确保锅炉停止加热后，仍然有足够的水量
保证其冷却安全。
4.3 关闭锅炉的汽嘴阀门，排放积聚的废气。
4.4 完成停止操作后，对锅炉进行全面的检查，排除异常情况。
通过严格的操作规程，可以保证电蒸汽锅炉的安全、高效运行，同时也保障了生产工作的顺利进行。
电加热炉安装使用说明书
LDR系列电加热蒸汽发生器使用说明书目录一、电加热蒸汽发生器概述 (2)二、LDR系列全自动电加热蒸汽发生器主要技术参数 (2)三、电加热蒸汽发生器安装注意事项 (2)四、操作使用步骤 (3)五、停止使用注意事项 (4)六、电加热蒸汽发生器水质处理 (4)七、操作起动异常及日常故障原因和排除方法 (5)非常感谢您选购“威马”公司的全自动电加热蒸汽发生器!为了使您能够安全地使用电加热蒸汽发生器，请详细阅读此说明书，正确地使用和保养好蒸汽发生器，充分发挥蒸汽发生器最佳性能，延长其使用寿命。
一、电加热蒸汽发生器概述LDR系列全自动电加热蒸汽发生器是本公司为解决采暖供热、食品加工、纺织服装，种植养殖、医疗卫生等行业需要优质蒸汽而开发的产品，是一种新型的蒸汽发生设备，它是通过电热元件加热在密闭容器内的水以产生高压蒸汽。
蒸汽发生器的制造严格按照《蒸汽锅炉安全技术监察规程》和相关的锅炉制造标准进行，安全质量有保证，并具有以下特点：1、该系列蒸汽发生器采用立式单锅筒结构，下部布置电热管，结构简单，安装使用方便，占地面积小；2、该系列蒸汽发生器体积小、水容积小、升温快、产汽迅速、热效率高，换热效率可达97%以上；3、全自动化操作、运行无噪音、对环境无任何污染；4、该系列蒸汽发生器最高工作压力为0.7MPa，运行安全可靠，使用寿命长；5、该系列蒸汽发生器采用高效给水泵、性能优良的单向阀和压力控制开关，以保证蒸汽发生器整体质量。
二：LDR系列全自动电加热蒸汽发生器主要技术参数注：电源形式(相数、电压)、电功率大小可按用户需求选择不同规格进行安装。
三、电加热蒸汽发生器安装注意事项(一)电气安全要求1、安装时，请不要随意改变蒸汽发生器上的仪表、电路连线、电控装置和安全装置，要求按提供的电路图(附电控原理图)上的接线进行电器连接，否则会造成蒸汽发生器的损坏或造成不安全事故；2、蒸汽发生器周围环境不应有易燃、易爆、腐蚀性气体和导电粉尘，也不应有明显的冲击和振动；3、蒸汽发生器的供电电源电压必须符合设计使用的要求；4、蒸汽发生器与周围物品应保持适当距离，场地避免潮湿，以利日常操作和维修方便；5、安装要求符合电气规范、必须使用容量适宜的电源线和开关，蒸汽发生器机柜应有可靠的接地保护，以免发生漏电时造成人身安全事故；6、请确认蒸汽发生器使用的电源电压下相数是否与蒸汽发生器使用要求相符；7、独立操作的锅炉司炉工应经过相关电气知识和操作要求的培训；8、请勿安装漏电自动断电器，因本蒸汽发生器电热管的感应电流足以使断电器随时保持在OFF位置而无法使用。
全自动144K电加热蒸汽锅炉安全操作及保养规程
全自动144K电加热蒸汽锅炉安全操作及保养规程前言全自动144K电加热蒸汽锅炉是一种高效、节能、环保的锅炉，广泛应用于工业、民用等领域。
本文旨在向使用者介绍该锅炉的安全操作及保养规程，以确保锅炉的正常运行并延长其使用寿命。
安全操作1.在锅炉运行前严格检查电气、水源等设备是否正常，水位是否充足，安全阀、压力表、水位表等是否清洁、灵敏。
2.启动电气设备前，必须检查各种手动阀门（如给水、放水、排污等）是否关闭。
3.启动电气设备后，必须检查油泵、水泵、风机等设备是否正常运转。
4.全自动144K电加热蒸汽锅炉的工作压力范围为0.4~0.8Mpa，使用时必须保证锅炉内的压力不超过该范围。
如锅炉内压力超过该范围，必须及时消除原因并排除隐患。
5.使用全自动144K电加热蒸汽锅炉时，必须按规定处理锅炉排放的废气、污水。
6.全自动144K电加热蒸汽锅炉使用过程中如出现故障，必须立即停机，并按规定进行检查、维修。
保养规程1.在使用全自动144K电加热蒸汽锅炉前，必须对锅炉进行仔细的清洗，保证锅炉内部干净。
2.在锅炉启动前必须对给水系统进行检查，并定期进行除垢处理，避免水垢对锅炉造成损害。
3.全自动144K电加热蒸汽锅炉使用过程中应定期进行安全阀、压力表、水位表等部件的检查和调整。
4.在锅炉停止使用后，必须排空水和废气，保证锅炉内部干净，同时对锅炉进行清洗、保养，以延长锅炉的使用寿命。
5.全自动144K电加热蒸汽锅炉长时间闲置时，应进行防护处理，避免锅炉内部受潮、生锈等。
6.全自动144K电加热蒸汽锅炉使用过程中如出现必须更换的部件，必须选择与锅炉配套的原厂配件进行更换，以确保锅炉的正常运行。
结语全自动144K电加热蒸汽锅炉是一种高效、节能、环保的锅炉，正确认识和使用该锅炉，达到安全、可靠、经济、合理的效果，需要使用者遵守相关规定，定期进行检查、保养、维护，确保锅炉的正常运行。
电锅炉操作规程
电加热蒸汽锅炉操作规程（W行）1.启动前的检查和要求1.1各管道法兰应紧固，无松动。
1.2管道支座和支吊架正常。
1.3检查各阀门是否处于规定位置。
1.4锅炉和软水箱保持正常水位（0刻度处.）1.5表盘刻度和红线清晰，指针归零。
指示等完好，指示正常。
2.启动操作2.1在确认各加热器开关和各水泵开关处于断开位置后，合上动力刀闸送电，检查电源表正常后，合上各开关。
2.2把电源钥匙插入电源开关并转到开位置，翻开电源，电源指示灯亮，同时显示设备自检。
2.3等设备自检完毕后，检查给水泵出口（锅炉进水门）在开启位置。
2.4如果是首次启动给水泵，应翻开泵壳旋塞，排净空气，注水。
2.5钥匙插入“手动/自动”切换开关，并转到“手动”位置后，把补水泵开关翻开，启动补水泵进行补水。
2.6当显示屏显示锅炉水位“正常”时关闭补水泵开关，停止补水。
同时检查水位计球阀是否常开状态，水位是否与锅炉同水位。
水位应在0刻度处。
2.7把“手动/自动”开关切换到“自动”位置。
2.8按启动健“ON”启动锅炉，此时电热管开始工作，锅炉按设定的程序进入自动运行状态。
3.锅炉停止3.1锅炉需要停止运行时，按停止键“OFF”，电热管停止加热。
3.2关闭电源开关，电源指示灯应熄灭。
3.3关闭各加热器开关后，拉开动力电源总刀闸。
3.4关闭分汽门、分汽缸进汽门和主汽门，并翻开分汽门缸疏水阀。
3.5待压力降低到0. 15〜0. IMPa时，关闭给水泵出水阀（锅炉进水阀），翻开排污阀放水。
4.紧急手动停炉的条件和方法4.1出现以下情况之一，紧急手动停炉：“急停”按钮锅炉即停止运行。
4.2停炉后的保护：5.运行控制5.1锅炉启动进入运行状态后，当炉内压力到达0.90MPa时慢慢翻开主汽阀（防止蒸汽管路震动），稍开分汽缸进汽阀（过汽即可），等排出分汽缸内的疏水后关闭疏水阀。
1.翻开分汽缸进汽阀向分汽缸供汽。
2.锅炉运行过程中，如果炉内压力高于0.90MPa时，控制器报警停炉.3.运行过程中，当锅炉水位低于-30mm持续十秒后（此时间可根据实地使用情况设置一般在30秒〜60秒），补水系统仍未正常补水使水位上升到+30mm时，电热管停止加热；如水位继续下降，就地水位计看不到水位时，控制器报警并停炉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LDR、WDR电加热蒸汽锅炉
安
装
使
用
说
明
书
北京天地生能科技发展有限公司
承蒙贵单位使用本厂生产的电热锅炉，本厂深表谢意，在贵单位安装及使用前，请务必详细阅读此说明书及其配套件说明书，以便能正确、安全地使用。
锅炉的安装和使用均应符合《蒸汽锅炉安全技术监察规程》的要求。
1、配电盘及电控柜带电危险，非专职电工不得打
开，以免发生触电事故。
2、水泵电机工作时，勿操作给水“手动——自动”
开关。
3、电热管工作时，勿操作加热“手动——自动”开
关。
目录
一、特点 (2)
二、安装 (2)
三、使用 (4)
四、检验和水压试验 (6)
五、设备故障及处理 (7)
六、保养内容及要求
一、特点
1、LDR系列采用立式布置。
2、WDR系列采用卧式布置。
3、占地少，安装、维修方便。
4、热效率高，可达97%以上。
5、无噪音，无任何污染，是纯绿色产品。
6、全自动操作，安全可靠，具有超压、过流、短路、漏电、缺水、
断水、缺相自动保护。
7、出力可自主调节。
8、全不锈钢外包，美观大方。
二、安装
1、安装前组织有关人员包括管工、钳工、冷作工、焊工、电工等，
并学习《蒸汽锅炉安全技术监察规程》和有关技术文件，专业
标准及安装使用说明书，熟悉电控柜，了解和掌握安装要求操
作注意事项。
2、编制措施、计划，购买电线、电缆、管道、阀门等必用品。
3、安装地点：
3.1符合《蒸汽锅炉安全技术监察规程》第八章要求。
3.2电力充足。
3.3环境温度-5～45℃，相对湿度<90%。
3.4周围环境无腐蚀性气体。
4、电热管电源要求：额定电压380V、三相、频率50HZ。
5、电热管连接方式：△接法。
6、
电源功率应满足使用要求。
7、
锅炉到货后，请按出厂清单开箱验收，检查是否有损坏或缺少。
8、
吊装锅炉本体，只需将底座调置于水平位置即可。
9、 电控柜和锅炉本体的接地端应可靠接地。
10、 主汽管的安装：引出直段一般大于0.5米，其弯曲半径应大于
或等于管子直径的5倍。
管道最低处于应装疏水阀，防止水击。
主汽管要进行保温。
11、 水压试验后装安全阀，安全阀应装设排汽管，应用直管接至室
外安全地点，排汽管底应加疏水管，疏水管接至无压的管道或
排水沟内。
12、 排污管应接至排污井或其他安全处。
管道应固定，以防排污时
移位或发生反击烫伤等事故。
13、 水位表和压力表应安装照明设备，以便于观察。
14、 电控柜应放置在单独的控制室内。
15、 电源线的粗细应根据所通过的电流大小来确定，电流的大小按
下式计算。
I = P —功率 KW U —电压 V 16、 水压试验：锅炉给水管道安装完毕后，检查和清理锅炉内外部。
然后关闭人孔，按四中5条进行水压试验。
17、 调整安全阀。
18、 安全阀的调整，按照表1进行。
14.1安全阀调整方法
P U √3
拆去开口销，除顶装盖手柄,拧松GB6170-88六角锁螺母，然后
拧动调节螺母，然后拧动调节螺杆使弹簧放松或拧紧,来达到安
全阀要求的排汽压力，调整后拧紧螺母，再将其余零件装妥。
14.2安全阀的开启压力
安全阀的开启压力，一只按表1中较高压力调整，有两只安全阀
的，另一只调整到表1中较低压力。
14.3所有安全阀经校正后禁止随便拧动调节螺栓。
14.4在校验安全阀时，汽包内的水位应较正常水位略低，并预备在安
全阀开启后能随时进水。
14.5切勿敲击安全阀的任何部位。
14.6在安全阀校正前锅炉绝对禁止参加运行。
三、使用
1、启炉
电热锅炉的电器控制部分参见电控柜说明书。
按电控柜说明书操作。
2、供汽
当锅内汽压接近工作压力时，准备向外供汽，供汽前锅内水位不宜超过正常位置。
供汽时将总汽阀微微开启，让微量蒸汽进行暖管，同时将管路上的泄水阀开启，泄出冷凝水，暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于十分钟，暖管时应注意管道的膨胀和管道支架的情况，如发现有不正常的情况，应停止暖管，消除故障和缺陷，待管路已热，管路上的冷凝水逐渐减少后，方可全开总汽阀，开放时宜慢进行，同时注意锅炉各部件是否有特殊响声，如有应立即检查，总汽阀完全开放后，应将总汽阀手轮退还半圈，以防热胀后不能转动等缺点，锅炉供汽后，应再一次检查附属零件、阀门、仪表有无漏汽等情况，工作是否正常，为了防止
吊水（蒸汽带水）在任何情况下勿使水位淹没过玻璃，同时总汽阀不应开启过大，一般控制在2/3-1/2之间，在正常工作时，即可达到出力。
3、水位表
每班至少应冲洗水位表一次，使水位表玻璃保持清洁，确保水位清晰可辩。
如发现玻璃垫圈漏水，漏汽时应上紧填料，如玻璃模糊不清或水位线看不明确，虽经冲洗仍没有效果时应予以更换。
4、压力表
压力表弯每班应冲洗一次，检视压力表是否正常，如发现压力表损坏，立即停炉修理或更换。
每年校验一次。
5、安全阀
注意安全阀的作用是否正常，为了防止安全阀阀座和阀芯粘住，应定期拉动安全阀提升手柄，作排汽试验来校验安全阀，每隔2-4星期应升高气压一次。
6、排污
一般给水内含有或多或少的矿物质，给水进入锅炉汽化后，矿物质留在锅内，浓缩到一定程度在锅内沉淀，蒸发量越大，运行时间越长，沉淀物就越多。
炉水总碱度量不能超过标准，超过标准范围，应对炉水进行排污。
6.1排污操作步骤
每组排污管路上串装有一只闸阀，一只排污阀。
排污时首先将排
污阀打开，然后微开闸阀，以便预热排污管道，待管道预热后，
再缓缓开大闸阀。
排污完毕后，先缓缓关闭闸阀，然后再关闭排
污阀。
如此操作的目的，是为了用闸阀控制排污，以保持排污阀
的严密性。
当闸阀渗漏时，仍可使用排污阀的严密性，当第一只
漏时，仍可使用第二只控制排污。
排污时，如发现排污管道内有
冲击声，立即将第一只排污阀关小，直至冲击声消失为止，然后
再缓缓开大，排污不宜连续长时间进行，以免影响水循环。
6.2排污完毕，关闭排污阀后，在离开排污阀的管道上用手试模是否
冷却，如不冷却则排污阀必有渗漏。
7、电极式水位传感器每班至少要排污一次，每运行3-4个月必须
拆下大法兰盖，将电极提出后，对电极与筒体内壁清洗干净，
再投入运行，以保证水位控制系统工作正常。
四、检验和水压试验
1、根据《蒸汽锅炉安全技术监察规程》运行的锅炉每两年应进行
一次停炉内外部检验，新锅炉运行的头两年及实际运行时间超
过10年的锅炉，每年应进行一次，水压试验一般每六年进行
一次。
2、除定期检查外，锅炉有下列情况之一时，也应进行内外部检查。
2.1移装锅炉投运前。
2.2锅炉停止运行一年以上，需要投入或恢复运行前。
2.3受压元件经重大修理或新装后（还应进行水压试验）及重新运行
一年后。
2.4根据锅炉运行情况，对设备安全可靠性有怀疑时。
3、检查重点如下：
3.1锅炉受压元件的内外、表面，特别在开孔焊缝，扳边等处，应检
验有无裂纹，裂口和腐蚀。
3.2受压元件水侧有无水垢，水渣。
3.3进水管和排污管与锅筒的接口片有无腐蚀、裂纹、排污阀和排污
管连接部分是否牢靠。
3.4安全附件是否灵敏、可靠、水位表、安全阀、压力表等与锅炉本
体连接的通道有无堵塞。
3.5自动控制，控制系统及仪表是否灵敏可靠。
4、不得用水压试验的方法确定锅炉的工作压力。
如腐蚀严重，做
超压试验前还应作强度核算。
水压试验应符合下表规定。
5、水压试验步骤
5.1水压试验时，进水温度应保持在20-70℃左右，温度过低易使锅
炉外壁凝有水露，与发生渗水等不严密情况会混淆不清，增加检
查困难。
外表温度过高会发生蒸发至使渗漏处不易发现。
5.2水上满后，逐渐升高压力至0.39 Mpa时，即进行一次严密性检查,
必要时可紧一次法兰、人孔盖和手孔盖上的螺母。
5.3水压试验时，水压应慢慢地升降，当水压升到工作压力时，应暂
停升压，检查有无漏水或异常现象。
然后再升压到试验压力，保
持20分钟，若压力没有下降，即降至工作压力进行检查。
5.4发现任何渗漏情况都应做好记录，以便降低到大气压力进行修理。
5.5水压试验符下列情况即认为合格。
A、在受压元件金属壁和焊缝上没有水珠和水雾。
B、水压试验后，没有发现残余变形。
五、设备故障及处理
1、锅炉自动停炉。
停电、超温、漏电、缺相、断路、短路、超压、
缺水都会引起锅炉停炉，请检查线路或降压或进水。
2、按钮、开关、信号灯、继电器、按触器损坏或接触不良。
由于
使用寿命所限，请及时检修或更换。
3、水位显示紊乱：请检查a、接地线是否稳妥可靠。
B、整体部位
及线路。
C、热态传感器电极漏水引起电极对地短路。
注意经
常清洗及检查。
六、保养内容及要求。
