柱箍筋计算
柱子箍筋计算公式步骤
柱子箍筋计算公式步骤在建筑结构设计和施工中，柱子是承受垂直荷载的重要构件。
为了保证柱子的受力性能和安全性能，需要在柱子周围设置箍筋来增强其抗弯和抗剪性能。
柱子箍筋的计算是柱子设计中的重要环节，下面将介绍柱子箍筋计算的公式步骤。
1. 确定柱子的受力情况。
首先需要根据建筑结构设计要求和实际施工情况，确定柱子所承受的荷载情况，包括垂直荷载、水平荷载、弯矩等。
根据柱子所受的不同荷载情况，可以确定柱子的设计受力状态，从而确定箍筋的布置方式和数量。
2. 计算柱子的截面尺寸。
根据柱子所承受的荷载情况和设计要求，可以计算出柱子的截面尺寸，包括截面面积、惯性矩、受压区面积等。
这些参数是确定柱子箍筋计算的基础，需要准确计算并确定。
3. 确定箍筋的布置方式。
根据柱子的受力状态和截面尺寸，可以确定箍筋的布置方式，包括箍筋的间距、箍筋的直径、箍筋的层数等。
一般情况下，箍筋的布置方式应符合相关的设计规范和标准，以保证柱子的受力性能和安全性能。
4. 计算箍筋的数量。
根据柱子的受力状态、截面尺寸和箍筋的布置方式，可以计算出箍筋的数量。
一般情况下，箍筋的数量需要满足设计要求和施工规范，以保证柱子的受力性能和安全性能。
5. 计算箍筋的受力。
根据柱子的受力状态、截面尺寸和箍筋的布置方式，可以计算出箍筋所受的荷载和应力。
根据相关的受力计算公式和理论知识，可以计算出箍筋的受力情况，包括受拉应力、受压应力等。
6. 检查箍筋的受力性能。
最后需要对计算得出的箍筋受力情况进行检查，确保箍筋的受力性能符合设计要求和施工规范。
如果箍筋的受力性能不符合要求，需要重新调整箍筋的布置方式和数量，直到满足设计要求和施工规范为止。
综上所述，柱子箍筋的计算是柱子设计中的重要环节，需要根据柱子的受力状态、截面尺寸和箍筋的布置方式，通过相关的计算公式和理论知识，计算出箍筋的数量和受力情况，确保柱子的受力性能和安全性能。
在实际工程中，需要严格按照相关的设计规范和施工规范进行计算和布置，以保证柱子的受力性能和安全性能。
柱箍筋长度以及根数计算公式
基础顶面 嵌固部位
箍筋加密区范. 围(03G101-1）
6
焊接绑扎都是此公式
柱箍筋根数计算—基础层
（ 绑
扎
连
接
）
根数＝（基础高度-基础保护层）/间距-1
.
7
（绑扎连接）
柱箍筋根数计算—基础相邻层或1层
.
8
lle,ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
（绑扎连接）
柱箍筋根数计算—基础相邻层或1层
hc：柱截面大边尺寸
hn：楼层净高
焊接机械
柱箍筋根数计算—中间层和顶层
总根数=序号1根数+序号2根数+序号3根数.+序号4根数+序号5根数
12
计算步骤：先计算1234范围栏内容，然后确定ACDE的值。最后根据计算公式累加。
柱箍筋根数计算—中间层和顶层（绑扎连接）
llE,Ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
hc：柱截面大边尺寸
=50%时，lle=1.4×lae
hn：楼层净高
=100%时，lle=1.6lae
lae为锚固长度图集P55
E/非---加---密间距-- -1
总根数=序号1根数+序号2根数+序. 号3根数+序号4根数+序号5根10数
hc：柱截面大边尺寸 hn：楼层净高
=50%时，lle=1.4×lae =100%时，lle=1.6lae
lae为锚固长度图集P55
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
.
9
计算步骤：先计算12345范围栏内容，然后确定ABCDE的值。最后根据计算公式累加。
柱箍筋配筋率计算公式
柱箍筋配筋率计算公式柱箍筋配筋率是在建筑结构设计中一个相当重要的概念，它关系到柱子的承载能力和抗震性能。
那咱们就来好好唠唠柱箍筋配筋率的计算公式。
咱先来说说这柱箍筋配筋率到底是个啥。
简单来讲，它就是箍筋的配筋面积与柱子混凝土核心区面积的比值。
就好比你吃水果，水果的果肉部分相当于柱子的混凝土核心区，而果核周围那一圈薄薄的果皮就相当于箍筋。
箍筋配筋率就是果皮面积和果肉面积的一个比例关系。
柱箍筋配筋率的计算公式是：ρsv = Asv / (bsv) 。
这里的ρsv 就是箍筋配筋率，Asv 是箍筋各肢的全部截面面积之和，b 是柱子截面的短边尺寸，sv 是箍筋的间距。
给您举个例子啊。
比如说有个柱子，短边尺寸 b 是 400 毫米，箍筋采用直径 8 毫米的钢筋，双肢箍，箍筋间距 sv 是 100 毫米。
那先算Asv ，一根直径 8 毫米的钢筋截面积大概是 50.3 平方毫米，双肢箍就是 2×50.3 = 100.6 平方毫米。
然后把数值代入公式，ρsv = 100.6 /(400×100) = 0.2515% 。
在实际的工程设计中，这箍筋配筋率可不能随便瞎算。
要是算小了，柱子就可能承受不住压力，好比一个瘦弱的人去挑重担，挑不动就垮了；要是算大了呢，又浪费材料，增加成本，就像你做饭放多了盐，不好吃还浪费。
我之前参与过一个项目，在计算柱箍筋配筋率的时候就出了点小岔子。
当时我们小组的一个新手，对公式理解得不太透彻，算出来的配筋率偏差挺大。
结果导致施工的时候材料准备不足，耽误了不少时间。
这可给我们好好上了一课，让我们明白，哪怕是一个小小的公式，都得认真对待，不能有丝毫马虎。
总之，柱箍筋配筋率的计算公式虽然看起来不复杂，但实际运用中得仔细认真，结合具体的工程情况，才能保证柱子的安全可靠。
希望大家都能把这个知识点掌握好，在建筑设计的道路上越走越稳！。

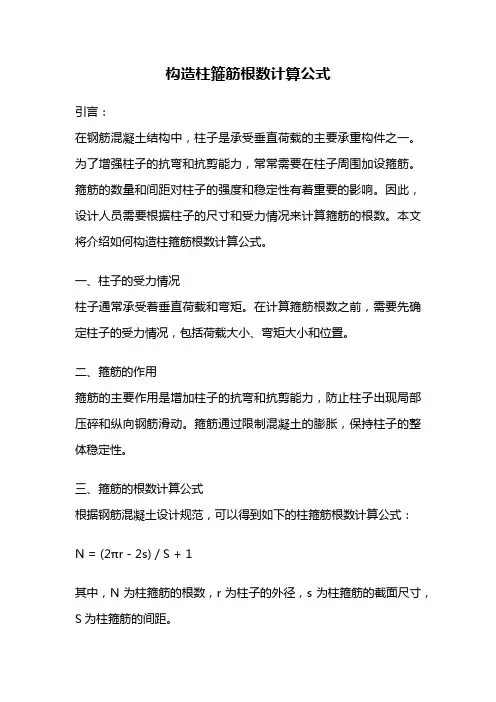

构造柱箍筋根数计算公式
构造柱箍筋根数计算公式引言：在钢筋混凝土结构中，柱子是承受垂直荷载的主要承重构件之一。
为了增强柱子的抗弯和抗剪能力，常常需要在柱子周围加设箍筋。
箍筋的数量和间距对柱子的强度和稳定性有着重要的影响。
因此，设计人员需要根据柱子的尺寸和受力情况来计算箍筋的根数。
本文将介绍如何构造柱箍筋根数计算公式。
一、柱子的受力情况柱子通常承受着垂直荷载和弯矩。
在计算箍筋根数之前，需要先确定柱子的受力情况，包括荷载大小、弯矩大小和位置。
二、箍筋的作用箍筋的主要作用是增加柱子的抗弯和抗剪能力，防止柱子出现局部压碎和纵向钢筋滑动。
箍筋通过限制混凝土的膨胀，保持柱子的整体稳定性。
三、箍筋的根数计算公式根据钢筋混凝土设计规范，可以得到如下的柱箍筋根数计算公式：N = (2πr - 2s) / S + 1其中，N为柱箍筋的根数，r为柱子的外径，s为柱箍筋的截面尺寸，S为柱箍筋的间距。
这个公式的推导基于以下假设：1. 箍筋的间距相等；2. 箍筋截面尺寸相等；3. 箍筋的总长度等于柱子的周长减去柱子的直径；4. 箍筋的长度等于柱子的高度。
四、公式应用举例举例来说明如何使用柱箍筋根数计算公式。
假设某个柱子的外径为50cm，箍筋的截面尺寸为1cm x 1cm，箍筋的间距为10cm。
根据公式，可以计算箍筋的根数：N = (2πr - 2s) / S + 1= (2π x 50 - 2 x 1) / 10 + 1≈ 31因此，根据柱箍筋根数计算公式，这个柱子需要31根箍筋。
五、公式的局限性和改进柱箍筋根数计算公式是根据一定的假设和经验公式推导而来的，因此在实际应用中存在一定的局限性。
例如，如果柱子的形状不规则或受力情况复杂，公式可能不适用。
为了提高计算的准确性，设计人员可以根据实际情况进行调整。
例如，可以增加箍筋的根数以增强柱子的抗震能力；或者根据柱子的受力情况调整箍筋的间距和截面尺寸。
六、结论柱箍筋根数计算公式是钢筋混凝土设计中的重要工具之一，用于确定柱子周围箍筋的数量。
柱子箍筋长度
柱子箍筋长度
【原创实用版】
目录
1.柱子箍筋的概念
2.柱子箍筋长度的计算方法
3.柱子箍筋长度的影响因素
4.柱子箍筋长度的实际应用
正文
一、柱子箍筋的概念
柱子箍筋，又称柱子环筋或柱子绑筋，是指在混凝土柱子中围绕主筋或钢筋混凝土柱子周围布置的钢筋。
箍筋主要起到固定主筋的位置、增加柱子的抗弯能力以及承担柱子受压时产生的部分弯矩等作用。
二、柱子箍筋长度的计算方法
柱子箍筋长度的计算主要取决于柱子的直径、主筋的间距以及箍筋的间距等因素。
常见的计算方法如下：
1.柱子箍筋长度 = 柱子直径 + 2 ×主筋间距 + 箍筋间距
2.柱子箍筋长度 = 柱子直径 + 主筋间距 + 箍筋间距× 2
三、柱子箍筋长度的影响因素
柱子箍筋长度的主要影响因素包括：
1.柱子直径：柱子直径越大，箍筋长度也相应增加。
2.主筋间距：主筋间距越大，箍筋长度也相应增加。
3.箍筋间距：箍筋间距越大，箍筋长度相应减小。
4.混凝土保护层厚度：混凝土保护层厚度越大，箍筋长度也相应增加。
四、柱子箍筋长度的实际应用
在实际工程中，柱子箍筋长度的合理设置可以提高柱子的抗震性能和承载能力。
设计人员需要根据柱子的实际情况以及工程设计要求，综合考虑以上因素，确定合适的柱子箍筋长度。
箍筋的长度计算公式
箍筋的长度计算公式箍筋长度的计算公式1. 弯曲箍筋长度计算公式（按弯曲部分计算）•公式：L = 2 * π * r * n - ΔL•公式解释：弯曲箍筋的长度等于圆的周长乘以箍筋的数量减去弯曲引起的长度增加•举例：一根半径为10厘米的圆柱形柱子需要设计弯曲箍筋，箍筋数量为4根，箍筋弯曲引起的长度增加为5厘米，则箍筋的长度为：L = 2 * π * 10 * 4 - 5 = 厘米2. 直筋箍筋长度计算公式•公式：L = P / (π * d) * (l + 2 * a) + ΔL•公式解释：直筋箍筋的长度等于弧长与直筋长度之和，再加上箍筋距离两端的超出长度•举例：一根直径为20毫米的圆柱形柱子需要设计直筋箍筋，弧长为50毫米，直筋长度为30毫米，箍筋距离两端的超出长度为5毫米，则箍筋的长度为：L = 50 / (π * 20) * (30 + 2 * 5) = 毫米3. 支撑箍筋长度计算公式•公式：L = P / (π * d) + ΔL•公式解释：支撑箍筋的长度等于弧长与箍筋距离两端的超出长度之和•举例：一根直径为30厘米的圆柱形柱子需要设计支撑箍筋，弧长为70毫米，箍筋距离两端的超出长度为10毫米，则箍筋的长度为：L = 70 / (π * 30) + 10 = 米4. 螺旋箍筋长度计算公式•公式：L = π * D * n - ΔL•公式解释：螺旋箍筋的长度等于圆周长与箍筋穿过的圈数相乘减去穿过圈数引起的长度增加•举例：一根直径为40厘米的圆柱形柱子需要设计螺旋箍筋，箍筋穿过的圈数为6圈，穿过圈数引起的长度增加为2厘米，则箍筋的长度为：L = π * 40 * 6 - 2 = 厘米以上是常见的箍筋长度计算公式，根据不同的箍筋形式和设计要求，可以选择相应的公式计算箍筋的长度。
5. 锚固箍筋长度计算公式•公式：L = L1 + L2 + ΔL•公式解释：锚固箍筋的长度等于箍筋的埋置长度和露出长度之和，再加上锚固引起的长度增加•举例：一根需要锚固的箍筋，箍筋的埋置长度为40厘米，露出长度为20厘米，锚固引起的长度增加为5厘米，则箍筋的长度为： L = 40 + 20 + 5 = 厘米6. 引弧箍筋长度计算公式•公式：L = 2 * π * R * n - ΔL•公式解释：引弧箍筋的长度等于圆的周长乘以箍筋的数量减去引弧引起的长度增加•举例：一根曲度半径为50厘米的引弧箍筋需要设计，箍筋数量为8根，引弧引起的长度增加为10厘米，则箍筋的长度为： L= 2 * π * 50 * 8 - 10 = 厘米7. 拐角箍筋长度计算公式•公式：L = θ / 360 * π * D + ΔL•公式解释：拐角箍筋的长度等于圆周角占360度的比例乘以圆周长，再加上拐角引起的长度增加•举例：一根拐角为90度的圆柱形柱子需要设计拐角箍筋，圆周长为60厘米，拐角引起的长度增加为5厘米，则箍筋的长度为：L = 90 / 360 * π * 60 + 5 =厘米8. 鼓包箍筋长度计算公式•公式：L = D * π + ΔL•公式解释：鼓包箍筋的长度等于柱子直径乘以圆周率，再加上鼓包引起的长度增加•举例：一根直径为80厘米的鼓包箍筋需要设计，鼓包引起的长度增加为3厘米，则箍筋的长度为：L = 80 * π + 3 = 厘米以上是一些常见的箍筋长度计算公式，根据具体情况和设计要求，可以选择相应的公式计算箍筋的长度。
柱子箍筋计算基本知识
.钢筋部位及其名计算公式附图称箍筋组合形式常有的箍筋组合型式有：非切合箍筋和切合箍筋101－1P463×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设置一道)外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw4×3箍筋长度内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw 横向一字型箍筋长度：H-2*保护层+2d+2*Lw外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw4×4箍筋长度内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层-d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道)5×4箍筋长度5×5箍筋长度6×6箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw内纵向矩形箍筋长度＝((B-2*保护层-d)/4*1+d+(H-2*保护层))*2+8d+2*Lw内纵向一字型箍筋长度＝H-2*保护层+2d+2*Lw外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向矩形箍筋长度：((B-2*保护层)+(H-2*保护层-d)/4*1+d))*2+8d+2*Lw内横向一字型箍筋长度：B-2*保护层+2d+2*Lw内纵向矩形箍筋长度：((B-2*保护层-d)/4*1+d+(H-2*bh))*2+8d+2*Lw内纵向一字型箍筋长度：H-2*保护层+2d+2*Lw外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度：((B-2*保护层)+(H-2*保护层-d)/5*1+d))*2+8d+2*Lw(设置两道)内纵向箍筋长度：((B-2*保护层-d)/5*1+d+(H-2*保护层))*2+8d+2*Lw(设置两道)101-1P35，的根源GB50204-2002弯钩计算、条当箍筋、拉筋端部弯钩为135度时：图10图11箍筋弯钩长度Lw抗震(I、II、III、IV级)：Lw=max(11.9*d，75+1.9*d)；一般箍筋：Lw=；当箍筋、拉筋端部弯钩为180度时：抗震：Lw=；一般箍筋：Lw=；当箍筋、拉筋端部弯钩为90度时：抗震：Lw=；一般箍筋：Lw=。
柱子箍筋的计算公式三种
柱子箍筋的计算公式三种
柱子箍筋的计算公式有三种，分别为:
1. 适用于框架柱的箍筋计算公式:(1) 箍筋长度=(梁高 - 保护层)/2 + 弯钩长度;(2) 箍筋根数=(梁宽 - 保护层)/箍筋间距 + 1。
2. 适用于抗震柱的箍筋计算公式:(1) 箍筋长度=2 * (梁高 - 保护层) + 弯钩长度;(2) 箍筋根数=梁宽 - 保护层/箍筋间距 + 1。
3. 适用于异形柱的箍筋计算公式:(1) 箍筋长度=柱宽 - 保护
层 + 弯钩长度;(2) 箍筋根数=柱高 - 保护层/箍筋间距 + 1。
需要注意的是，以上公式仅供参考，实际计算中还需要考虑柱的混凝土强度、箍筋的直径和间距等因素，以及根据建筑的设计要求进行适当的调整。
柱箍筋长度以及根数计算公式方案
=100%时，lle=1.6lae
lae为锚固长度图集P55
hn：楼层净高
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
计算步骤：先计算12345范围栏内容，然后确定ABCDE的值。最后根据计算公式累加。
柱箍筋根数计算—中间层和顶层（绑扎连接）
llE,Ll:搭接长度，接头面积百分率≤25%时，lle＝1.2×lae
情况二：单支筋只勾住纵筋
4号拉筋长度=(h-2c+2d)+2×1.9d+2max(10d,75mm)
hc 梁顶面
返回
加密
加密
n
>=柱长边尺寸 (圆柱直径),
取其最大值
加密 加密
加密
加密 加密
加密
梁顶面 梁顶面
n
抗震 、QZ、LZ 箍筋加密区范围
（Hn为所在楼层柱净高）
n
底层柱根 加密>=Hn/3
基础顶面 嵌固部位
加密
3 梁高范围
梁高
加密
取大值=C 梁高-保护层=D
箍筋根数= （层高-50） /钢筋间距+1
C/加密区间距+1 D/加密间距
4 非加密部位
剩余部位
非加密 层高-（A+C+D)=E
E/非加密间距-1
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数 计算步骤：先计算1234范围栏内容，然后确定ACDE的值。最后根据计算公式累加。
hc：柱截面大边尺寸 hn：楼层净高
（焊接机械）
柱箍筋根数计算—基础相邻层或1层
箍筋间距计算
箍筋间距计算
箍筋间距的计算方法根据不同的情况有所不同。
对于梁和柱的箍筋，其数量应按照梁的净长或柱子的全高计算，然后除以箍筋的间距，向上取整加一。
具体公式如下：
梁的箍筋数量 = （梁的净长 - 50×2）/ 箍筋间距 + 1
柱的箍筋数量 = （柱高 - 柱子保护层）/ 箍筋间距 + 1
其中，50mm是梁上第一根箍筋距离柱子边的距离，也称作起步距离。
对于一般的箍筋间距，可以根据规范要求进行计算。
规范要求绑扎箍筋的间距允许偏差在±20mm的范围内，这可以通过钢尺来进行测量。
在测量时需连续检测三档，然后取最大值即可得到间距的数值。
此外，根据不同的箍筋形式，其计算方法也有所不同。
例如，对于四肢箍，其全高范围内分为加密区和和非加密区，加密区间距为100mm，非加密区间距为200mm。
而对于双肢箍，其全高范围内没有加密区和非加密区之分，间距统一为100mm或200mm。
总的来说，箍筋间距的计算需要根据具体情况综合考虑。
如有需要，可以咨询专业工程师或施工队伍以获取准确的数据和指导。
pkpm柱箍筋计算
pkpm柱箍筋计算在结构设计和计算中，PKPM柱箍筋计算是一项重要的工作。
柱箍钢筋的作用是加固和约束混凝土柱，以增加其抗剪和抗弯的能力。
本文将详细介绍PKPM柱箍筋计算的步骤和相关要点。
一、PKPM柱箍筋计算的步骤PKPM柱箍筋计算的过程主要包括以下几个步骤：1. 确定柱断面尺寸和箍筋类型。
根据结构设计要求和受力情况，确定柱断面的高度、宽度等尺寸。
同时，确定箍筋的类型，如普通箍筋、扭转钢丝、带扣钢筋等。
2. 计算柱的受力情况。
根据结构设计荷载和柱节点处的受力特点，计算柱在受力状态下的剪力、弯矩等参数。
3. 按照规范确定箍筋配筋率。
根据相关规范，确定柱箍筋的配筋率。
国家标准中一般规定柱箍筋的最小配筋率为0.8%~1.6%。
4. 计算柱箍筋的截面积。
根据箍筋配筋率和柱截面的几何尺寸，计算出柱所需箍筋的截面积。
5. 确定箍筋的数量和间距。
根据柱截面的尺寸和箍筋的截面积，计算出所需的箍筋的数量。
然后，根据箍筋的数量和箍筋的截面积，确定箍筋的间距。
6. 验算箍筋的抗剪和抗弯能力。
分别计算箍筋的抗剪和抗弯能力，满足结构设计要求。
7. 绘制轴力-弯矩图和箍筋布置图。
根据柱的受力情况和箍筋的布置要求，绘制出柱的轴力-弯矩图和箍筋的布置图。
二、PKPM柱箍筋计算的要点在进行PKPM柱箍筋计算时，需注意以下几个要点：1. 合理选择箍筋类型。
箍筋的类型根据实际情况来确定，一般根据受力情况和构造要求选择。
例如，在有扭转荷载的柱中，需要选用扭转钢丝作为箍筋，以增加抗扭能力。
2. 保证箍筋的完整性。
柱箍筋应该连续、完整地绕制在柱身上，不得存在断裂或缺失的情况。
同时，柱箍筋的连接要采用可靠的方式，如用焊接或扣件等。
3. 控制箍筋的间距。
箍筋的间距要符合规范的要求，并根据柱的截面尺寸和受力情况进行合理的调整。
过大的间距可能导致箍筋的作用不充分，而过小的间距则会增加工程难度和成本。
4. 注意柱顶部和底部的箍筋设置。
柱顶部和底部的箍筋要设置得合理稳固，以保证柱的抗剪和抗弯能力。
柱箍筋加密区计算公式
柱箍筋加密区计算公式根据16G101-1、16G101-2、16G101-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。
具有很强的实用性与可操作性。
试供建筑施工技术人员及工程造价人员参考。
柱的箍筋计算柱箍筋计算包括柱箍筋长度计算及柱箍筋根数计算两大部分内容，框架柱箍筋布置主要考虑以下方面：（1）沿复合箍筋周边，箍筋局部重叠不宜多于两层，并且，尽量不在两层位置的中部设置纵筋；（2）柱箍筋的弯钩角度为135°;，弯钩平直段长度为max（10d，75mm）；（3）柱纵向钢筋布置尽量设置在箍筋的转角位置，两个转角位置中部最多只能设置一根纵筋。
箍筋常用的复合方式为m×n肢箍形式，由外封闭箍筋、小封闭箍筋和单肢箍形式组成，其计算方法为：1．单肢箍m×n箍筋复合方式，当肢数为单数时由若干双肢箍和一根单肢箍形式组合而成，该单肢箍的构造要求为：同时勾住纵筋与外封闭箍筋。
单肢箍（拉筋）长度计算方法为：长度＝截面尺寸b或h-柱保护层c×2+2×d箍筋+2×d拉筋+2×L w（4-14）2．双肢箍外封闭箍筋（大双肢箍）长度计算方法为：长度＝（b-2×柱保护层c）×2+（h-2×柱保护层c）×2+2×l w（4-15）3．小封闭箍筋（小双肢箍）纵筋根数决定箍筋的肢数，纵筋在复合箍筋框内按均匀、对称原则布置，最多每隔一根纵筋应有一根箍筋或拉筋进行拉结；按柱纵筋等间距分布排列设置箍筋，如图4-4所示。
图4-4 柱箍筋图计算示意图小封闭箍筋（小双肢箍）长度计算方法为：长度＝（(b-2x柱保护层c-d箍筋)除以（纵筋根数-1）x间距个数+d拉筋+2×d）x 2+（h-2x 柱保护层）x 2+2x l w（4-16）4．箍筋弯钩长度的取值钢筋弯折后的具体长度与原始长度不等，原因是弯折过程有钢筋损耗。
(完整版)柱箍筋的长度以及根数计算详解
（一）柱箍筋的长度计算案例（一）中已知：KZ1 750*70024B25A10@100/200柱保护层为25mmKZ1的箍筋布置图（图1）1. 1号箍筋长度计算（图2）箍筋计算公式推导1号箍筋长度＝（b-2*保护层+d*2）*2+（h-2*保护层+d*2）*2+1.9d*2+max（10d，75mm）*2＝（b+h）*2-保护层*8+8d+1.9d*2+ max（10d，75mm）*2案例（一）中1号箍筋长度＝（750+700）*2-25*8+8*10+1.9*10*2+100*2＝3018mm2. 2号箍筋长度计算（图3）箍筋计算公式推导2号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（h-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（b-保护层*2-D）/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中2号箍筋长度＝（（750-25*2-25）/6*2+25）*2+（700-25*2）*2+8*10+1.9*10*2+100*2＝2118mm3. 3号箍筋长度计算（图4）箍筋计算公式推导3号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（b-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（h-保护层*2-D）/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中3号箍筋长度＝（（700-25*2-25）/6*2+25）*2+（750-25*2）*2+8*10+1.9*10*2+100*2＝2184 mm4. 4号钢筋长度计算（图5）箍筋计算公式推导a) 单支筋同时勾住主筋和箍筋4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+4d）+1.9d*2+max（10d，75mm）*2b) 单支筋只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+2d）+1.9d*2+max（10d，75mm）*2案例（一）中4号箍筋长度（只勾住主筋）＝（700-25*2+2*10）+1.9*10*2+100*2＝908mm（二）柱箍筋的根数计算1. 基础层箍筋根数计算（图6）基础层基础内箍筋根数计算a) 柱箍筋在基础内设置不少于两根，间距不大于500；b) 基础内箍筋的作用仅起一个稳固作用，防止钢筋在浇注时受到挠动。
钢筋计算公式
钢筋计算公式
钢筋计算公式大全如下：
一、柱钢筋
1、柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数。
2、柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）。
二、梁钢筋
1、梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数。
搭接长度：如为机械连接或焊接连接时，搭接长度为0。
2、下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数。
3、上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度。
4、上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽。
第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽。
5、架立筋单长=净跨长-净跨长/3*2+150*2。
6、箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）。
7、侧面纵向钢筋（腰筋）。
构造筋长度（G打头的钢筋）=净跨长+2*15d。
抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度。
8、拉筋：当梁宽≤350时，拉筋直径为¢6。
9、附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d。
当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度。
10、屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数。
柱箍筋计算
柱箍筋的计算
情况一：单支筋同时勾住纵筋和箍筋
4号箍筋长度=(h-2c+4d)+2×1.9d+2max(10d,75mm)
情况二：单支筋只勾住纵筋
4号箍筋长度=(h-2c+2d)+2×1.9d+2max(10d,75mm)
返回
hc 梁顶面 加密 加密
柱-1) ×间距j数+D] ×2+(h-2c)×2+2×1. 2 (b+h) -8c+2×1. 2 (b+h) -8c+2×1. 9d+2max(10d,75mm) [(h-2c-D)/(h边纵筋根数-1) ×间距j数+D] ×2+(b-2c)×2+2×1. 9d+2max(10d,75) +8d [(h-2c-D)/(h边纵筋根数-1) ×间距j数+D] ×2+(b-2c)×2+2×1. 9d+2max(10d,75mm) 箍筋加密区范围(03G101-1〕 柱箍筋根数计算—根底相邻层或1层 9d+2max(10d,75) +8d 9d+2max(10d,75mm) 柱箍筋根数计算—根底相邻层或1层 情况二：单支筋只勾住纵筋 (h-2c+2d)+2×1. 箍筋加密区范围(03G101-1〕 2 (b+h) -8c+2×1. [(h-2c-D)/(h边纵筋根数-1) ×间距j数+D] ×2+(b-2c)×2+2×1. 9d+2max(10d,75) +8d (h-2c+2d)+2×1. 情况二：单支筋只勾住纵筋
柱箍筋计算
箍筋计算 钢筋部位及其名称计算公式 附图箍筋组合形式常见的箍筋组合型式有：非符合箍筋和符合箍筋03G101－1P46 图10 图11 3×3箍筋长度 外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设置一道)4×3箍筋长度 外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层) )*2+8d+2*Lw横向一字型箍筋长度：H-2*保护层+2d+2*Lw4×4箍筋长度 外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层-d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道) 5×4箍筋长度 外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw内纵向矩形箍筋长度＝((B-2*保护层-d)/4*1+d+ (H-2*保护层))*2+8d+2*Lw内纵向一字型箍筋长度＝H-2*保护层+2d+2*Lw5×5箍筋长度 外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向矩形箍筋长度：((B-2*保护层) + (H-2*保护层-d)/4*1+d))*2+8d+2*Lw内横向一字型箍筋长度：B-2*保护层+2d+2*Lw内纵向矩形箍筋长度：((B-2*保护层-d)/4*1+d+(H-2*bh))*2+8d+2*Lw内纵向一字型箍筋长度：H-2*保护层+2d+2*Lw6×6箍筋长度 外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度：((B-2*保护层)+(H-2*保护层-d)/5*1+d))*2+8d+2*Lw(设置两道)内纵向箍筋长度：((B-2*保护层-d)/5*1+d+(H-2*保护层))*2+8d+2*Lw(设置两道)箍筋弯钩长度Lw 03G101-1P35，1.9d 的来源GB50204-2002弯钩计算5.3.1、5.3.2条当箍筋、拉筋端部弯钩为135度时：抗震(I 、II 、III 、IV 级)：Lw = max(11.9*d ，75+1.9*d)；普通箍筋：Lw = 6.9d ；当箍筋、拉筋端部弯钩为180度时：抗震：Lw = 13.25d ；普通箍筋：Lw = 8.25d ；当箍筋、拉筋端部弯钩为90度时：抗震：Lw = 10.5d ；普通箍筋：Lw = 5.5d 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱箍筋的计算
1号箍筋长度=2 (b+h) -8c+2 ×1.9d+2max(10d,75)
+8d
柱箍筋的计算
2号箍筋长度=[(b-2c-D)/(b边纵筋根数-1) ×间距j数+D]
×2+(h-2c)×2+2×1.9d+2max(10d,7Biblioteka ) +8d柱箍筋的计算
3号箍筋长度=[(h-2c-D)/(h边纵筋根数-1) ×间距j数+D]
柱箍筋根数计算 —基础相邻层或 1层
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
柱箍筋根数计算 —中间层
总根数=序号1根数+序号2根数+序号3根数+序号4根数+序号5根数
n
>=柱长边尺寸 (圆柱直径),
取其最大值
加密 加密
加密
加密 加密
加密
底层柱根 加密>=Hn/3
梁顶面
抗震 、QZ、LZ 箍筋加密区范围
n （Hn为所在楼层柱净高）
梁顶面
n
基础顶面 嵌固部位
箍筋加密区范围 (03G101-1 ）
柱箍筋根数计算 —基础层
根数＝（基础高度-基础保护层）/间距-1
柱箍筋根数计算 —基础相邻层或 1层
×2+(b-2c)×2+2×1.9d+2max(10d,75) +8d
柱箍筋的计算
情况一：单支筋同时勾住纵筋和箍筋
4号箍筋长度=(h-2c+4d)+2×1.9d+2max(10d,75mm)
情况二：单支筋只勾住纵筋
4号箍筋长度=(h-2c+2d)+2×1.9d+2max(10d,75mm)
返回 hc 梁顶面 加密 加密
