2.3.2 模锻
二、其它模锻方法
除了锤上模锻外，压力机上模锻和胎模锻等模锻方法也有着较为广泛的应用。 （一）压力机上模锻
用于模锻生产的压力机有摩擦压力机、平锻机、水压机、曲柄压力机等，其工 艺特点的比较见下表
锻造方法 摩擦压力机上模锻 曲柄压力机上模锻
结构
摩擦压 力机
设备类型 构造特点
终锻后在孔内留下一薄层金属，称为冲孔连皮。
第2章锻压工艺02
2.3.2 模锻
(2)预锻模膛：
预锻模膛的作用是：使坯料变形到接近于锻件的形状和尺寸，终 锻时，金属容易充满终锻模膛而获得锻件所需要的尺寸。同时减 少了终锻模膛的磨损，以延长锻模的使用寿命。对于形状简单的 锻件或批量不大时可不设预锻模膛。 预锻模膛的圆角和斜度要比终锻模膛大得多，而且没有飞边槽。
锤上模锻成型的工艺设计包括制定锻件图、计算坯料 尺寸、确定模锻工步 的确定。
第2章锻压工艺02
1）. 模锻件图的制定
锻件图是用做设计和制造锻模、计算坯料以及检查锻件的依据。 制定锻件图应考虑如下问题
（1）选择模锻件的分模面 分模面即是上下锻模在模锻件上的分界面。必须按以下原则确定分模面位 置： ① 要保证模锻件能从模膛中取出，分模面应选在模锻件最大尺寸的截面上。
第2章锻压工艺-02
2020/11/25

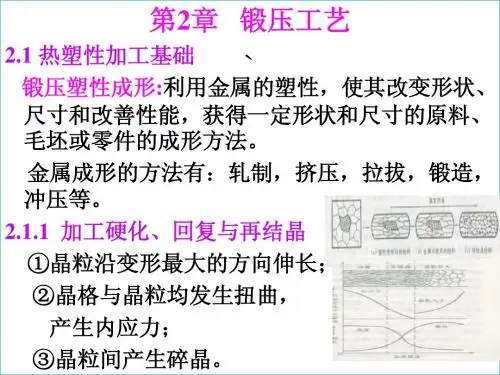

第2章锻压工艺02
2.3 塑性成形方法及工艺
锻造工艺主要分为无模自由成形（自由锻）和模膛塑性成形（模锻）
2.3.1 自由锻
一、概述
1. 定义：用冲击力或压力使金属在锻造设备的上、下砧板（或砥铁）间产生塑性变
2.
形，从而获得所需几何形状和尺寸的锻件的方法。
3. 自由锻造时，除与上、下砧铁接触的金属部分受到约束外，金属坯料朝其它各个方
(1)拔长模膛
它是用来减少毛坯某部分的横截面积， 以增加该部分的长度。拔长模膛分为开式 和闭式两种(图2-13) （动画拔长模膛）
第2章锻压工艺02
2.3.2 模锻
(2) 滚压模膛: 用来减小坯料某部分的横截面积，
以增大另一部分的横截面积。主要是 使金属按模锻件形状来分布。滚压模膛
分为开式和闭式两种
（二）辅助工序 为使基本工序操作方便而进行的预变形工序称为辅助工序（压钳口、切肩等） （三）修整工序 用以减少锻件表面缺陷而进行的工序（如校正、滚圆、平整等）(零件的锻造过程
第2章锻压工艺02
2.3.1 自由锻
（见 摇杆轴自由锻造）
（见 齿轮坯锻造过程）
第2章锻压工艺02
2.3.1 自由锻
三、自由锻锻造工序选择
第2章锻压工艺02
长轴类锻件，如台阶轴、曲轴、连杆、弯曲摇臂等；一般为拔长、滚挤、弯曲、 预锻、终锻成形。
第2章锻压工艺02
3. 锤上模锻件的结构工艺性
(1） 模锻零件必须具有一个合理的分模面，以保证模锻件易于从锻模中取出、 敷料最少、锻模容易制造。 (2） 零件上与锤击方向平行的非加工表面，应设计出模锻斜度。非加工表面所 形成的角都应按模锻圆角设计。
模锻设备：胎膜锻、锤上模锻、曲柄压力机模锻、平模机上模锻、摩擦压 力机上模锻
第2章锻压工艺02
2.3.2 模锻 一 、锤上模锻
定义：锤上模锻是将上模固定在锤头上，下模紧固在模垫上，通过随锤头作上下往 复运动的上模，对置于下模中的金属坯料施以直接锻击，来获取锻件的锻造方法。 锤上模锻设备 ：蒸汽-空气模锻锤、无砧座锤和高速锤等。
②按选定的分模面制成锻模后，应使上下两模沿分模面的模膛轮廓一致， 以便在安装锻模和生产中容易发现错模现象，及时调整锻模位置。
第2章锻压工艺02
1）. 模锻件图的制定
（1）选择模锻件的分模面 ③最好把分模面选在模膛深度最浅的位置处。这样可使金属很容易充满模膛， 便于取出锻件，并有利于锻模的制造。
④选定的分模面应使零件上所加的敷料最少。
(3)弯曲模膛： 对于弯曲的杆类模锻件，需用弯曲
模膛来弯曲毛坯 （见弯曲模膛）
(4)切断模膛： 它是在上模与下模的角部组成一
对刀口，用来切断金属
第2章锻压工艺02
2.3.2 模锻
2)模锻模膛
模锻模膛包括预锻模膛和终锻模膛。所有模锻件都要使用终锻模膛，预 锻模膛则要根据实际情况决定是否采用。
(1)终锻模膛：
（模锻实例视频） （相比自由锻） 优点：锻件形状和精度由模膛保证；锻件尺寸精确，表面 光洁；可锻出形状复杂的锻件，加工余量少，生产率高；适用大批量生产
不足：模锻生产受模锻设备吨位限制，模锻件的质量一般在150kg以下；模锻设备
投资较大，模具费用较昂贵，工艺灵活性较差，生产准备周期较长；因此，模锻适 合于小型锻件的大批大量生产，不适合单件小批量生产以及中、大型锻件的生产。
时使金属易于充满模膛，提高锻件质量，并且可以避免在锻模上的内角处产
生裂纹，减缓锻模外角处的磨损，提高锻模使用寿命。一般内圆角半径（R）
应大于其外圆半径（r）。
内圆角半径R 是外圆角半径 r的３－４倍
第2章锻压工艺02
(5）留出冲孔连皮 由于锤上模锻时不能靠上、下模的突起部分把金属完全排挤掉，因此不能锻出通 孔，终锻后，孔内留有金属薄层，称为冲孔连皮（图2-24）锻件上直径小于25mm 的孔，一般不锻出，或只压出球形凹穴。大于25mm的通孔，也不能直接模锻出通 孔，而必须在孔内保留一层连皮。
(3）标注模锻斜度 模锻斜度与模膛深度和宽度有关，通常模膛深度与 宽度的比值（h／b）较大时，模锻斜度取较大值。 内壁斜度要略大于外壁斜度(a 2> a 1)。
内壁斜度β应比外壁斜度α 大一级
第2章锻压工艺02
(4) 标注模锻圆角半径
锻件上所有转角处都应做成圆角。圆弧过渡有利于金属的变形流动，锻造
⑤最好使分模面为一个平面，使上下 锻模的模膛深度基本一致，差别不宜 过大，以便于制造锻模。
第2章锻压工艺02
(2）确定模锻件的机械加工余量及公差 为了达到零件尺寸精度及表面粗糙度的要求，锻件上需切削加工而去除的金属层， 称为锻件的加工余量。 模锻件要规定锻造公差，以控制锻件由于上下模没有闭合，金属没充满模膛，上 下模发生错移以及模膛磨损和变形等所产生的误差。 机械加工余量一般为1～4 mm，锻造公差一般取在±0.3～3 mm之间。
2. 几何体间的交接处 不应形成空间曲线
第2章锻压工艺02
2.3.5 自由锻件的结构工艺性
3.自由锻件上不应设计出加强 筋、凸台、工字形截面
4. 截面变化大的锻件， 采用组合连接
第2章锻压工艺02
2.3.2 模锻
定义：在模锻设备上，利用高强度锻模，使金属坯料在模膛内受压产生塑性变形，
而获得所需形状、尺寸以及内部质量锻件的加工方法称为模锻。在变形过程中由于 模膛对金属坯料流动的限制，因而锻造终了时可获得与模膛形状相符的模锻件。
镦粗（或拔长－镦粗），冲孔，在芯轴上拔长等
镦粗（或拔长－镦粗），冲孔，在芯轴上扩孔等
拔长，弯曲等
表：锻件分类及所需锻造工序 第2章锻压工艺02
四、自由锻件的结构工艺性
自由锻件的设计原则是：在满足使用性能的前提下，锻件的形状应尽量简单，易于锻造。
1．尽量避免锥体或斜面 结构 锻造具有锥体或斜 面结构的锻件，需制造专 用工具，锻件成形也比较 困难，从而使工艺过程复 杂，不便于操作，影响设 备使用效率，应尽量避免
(3) 为了使金属容易充满模膛 和减少工序，零件外形力求简单、 平直和对称，尽量避免零件截面 间差别过大，或具有薄壁、高筋、 凸起等结构
截面相差过 大
过扁、过薄
第2章锻压工艺02
(4) 在零件结构允许的条件下，设计时尽量避免有深孔或多孔结构。 (5) 在可能条件下，应采用锻-焊组合工艺，以减少敷料，简化模锻工艺。
终锻模膛的作用是：使毛坯最后变形到锻件所要求的形状和尺寸，因此， 它的形状应和锻件的形状相同；
由于模锻需要加热后进行，锻件冷却时 要收缩，故终锻模膛的尺寸应比锻件尺 寸放大一个收缩量。钢锻件收缩量取1.5%。
另外，沿模膛四周有飞边槽，用以增加金
属从模膛中流出的阻力，促使金属充满模
膛，同时容纳多余的金属。
使金属坯料产生一定程度的塑性变形，以得到所需形状、尺寸或改善材质性能的工 艺过程。它是锻件成形过程中必需的变形工序，如镦粗、拔长、弯曲、冲孔、切割、 扭转和错移等。实际生产中最常用的是镦粗、拔长和冲孔三个工序。
１．镦粗 沿工件轴向进行锻打，使其长度减小，横截面积增大的操作过程。
镦粗可分为全镦粗和局部镦粗两种形式
图2-9 使用V型砧铁拔长圆坯料
第2章锻压工艺02
2.3.1 自由锻
（一）基本工序
３．冲孔 利用冲头在工件上冲出通孔或盲孔的操作过程。常用于锻造齿轮、 套筒和圆环等空心锻件，对于直径小于25mm的孔一般不锻出，而是采用钻削 的方法进行加工。
在薄坯料上冲通孔时，可用冲头一次冲出。若坯料较厚时，可先在坯料的 一边冲到孔深的2／3深度后，拔出冲头，翻转工件，从反面冲通，以避免 在孔的周围冲出毛刺，
自由锻锻造工序的选取应根据工序特点和锻件形状来确定。一般而言，盘类零 件多采用镦粗（或拔长－镦粗）和冲孔等工序；轴类零件多采用拔长，切肩和锻台 阶等工序。一般锻件的分类及采用的工序见下表
锻件类别 盘类零件 轴类零件 筒类零件 环类零件 弯曲类零件
图例
锻造工序
镦粗（或拔长－镦粗），冲孔等
拔长（或镦粗－拔长），切肩，锻台阶等
冲孔连皮的厚度s与孔径d 有关，当d =30～80mm时，s =4～8mm。
（见冲孔连皮动画）
第2章锻压工艺02
在锻件图上，用粗实线表示锻件的形状，用双点划线表示零件的轮廓 形状，并在锻件尺寸线的下面用圆括弧标出零件尺寸。
第2章锻压工艺02
2). 模锻工步的确定
工步主要根据锻件的形状和尺寸来确定。盘类模锻件和长轴类锻件 盘类模锻件，如齿轮、法兰盘等(图8-13)。一般为镦粗、预锻、终锻成型。
