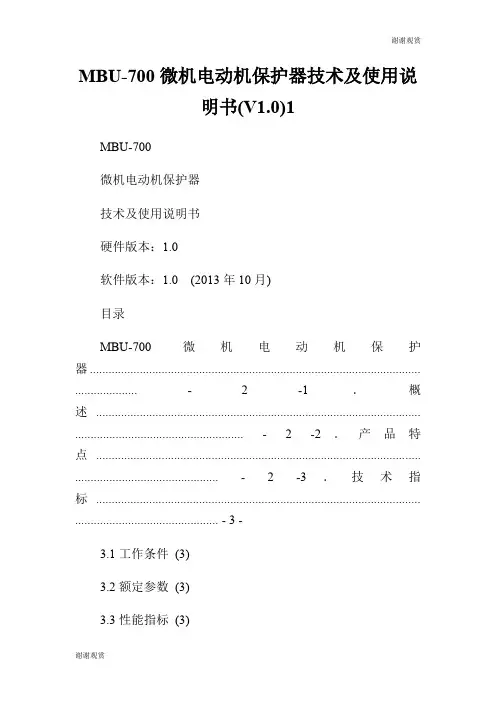

MBU700微机电动机保护器技术及使用说明书(V1.0).doc

MBU-700微机电动机保护器技术及使用说明书(V1.0)1MBU-700微机电动机保护器技术及使用说明书硬件版本：1.0软件版本：1.0 (2013年10月)目录MBU-700微机电动机保护器.......................................................................................................... .................... - 2 -1．概述........................................................................................................ ...................................................... - 2 -2．产品特点........................................................................................................ .............................................. - 2 -3．技术指标........................................................................................................ .............................................. - 3 -3.1工作条件(3)3.2额定参数(3)3.3性能指标(3)4．功能说明........................................................................................................ .............................................. - 4 -4.1保护功能(4)4.2告警功能(5)4.3设定功能(5)4.4显示功能(6)4.5事件记录(6)4.5通讯功能(6)5. 操作说明........................................................................................................ ............................................ - 15 -5.1操作按键(15)5.2LED指示灯(15)6．背端子表及接线图.......................................................................................................... ........................... - 16 -7. 硬件外形尺寸及开孔尺寸.......................................................................................................... ............... - 18 -8. 常见问题及解决方法.......................................................................................................... ....................... - 18 -MBU-700微机电动机保护器1．概述MBU-700微机电动机保护器配有外置式电流互感器，主要用于交流220V～380V低压电动机的保护。

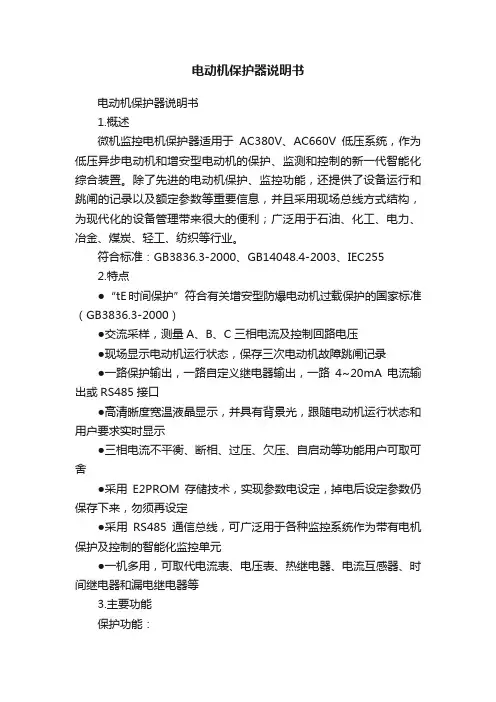

电动机保护器说明书

电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。

总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

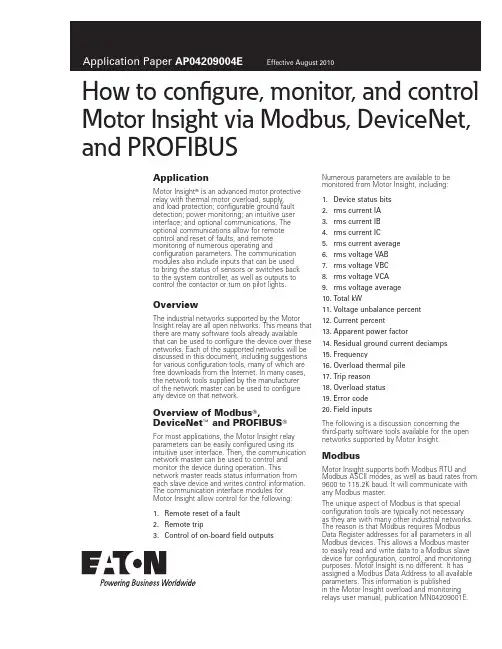

电机智能保护器配置手册说明书

How to configure, monitor, and control Motor Insight via Modbus, DeviceNet, and PROFIBUSApplicationMotor Insight T is an advanced motor protective relay with thermal motor overload, supply,and load protection; configurable ground fault detection; power monitoring; an intuitive user interface; and optional communications. The optional communications allow for remote control and reset of faults, and remote monitoring of numerous operating and configuration parameters. The communication modules also include inputs that can be usedto bring the status of sensors or switches backto the system controller, as well as outputs to control the contactor or turn on pilot lights.OverviewThe industrial networks supported by the Motor Insight relay are all open networks. This means that there are many software tools already available that can be used to configure the device over these networks. Each of the supported networks will be discussed in this document, including suggestions for various configuration tools, many of which are free downloads from the Internet. In many cases, the network tools supplied by the manufacturerof the network master can be used to configure any device on that network.Overview of Modbus T, DeviceNet E and PROFIBUS TFor most applications, the Motor Insight relay parameters can be easily configured using its intuitive user interface. Then, the communication network master can be used to control and monitor the device during operation. This network master reads status information from each slave device and writes control information. The communication interface modules forMotor Insight allow control for the following:1. Remote reset of a fault2. Remote trip3. Control of on-board field outputs Numerous parameters are available to be monitored from Motor Insight, including:1. Device status bits2. rms current IA3. rms current IB4. rms current IC5. rms current average6. rms voltage VAB7. rms voltage VBC8. rms voltage VCA9. rms voltage average10. Total kW11. Voltage unbalance percent12. Current percent13. Apparent power factor14. Residual ground current deciamps15. Frequency16. Overload thermal pile17. Trip reason18. Overload status19. Error code20. Field inputsThe following is a discussion concerning the third-party software tools available for the open networks supported by Motor Insight. ModbusMotor Insight supports both Modbus RTU and Modbus ASCII modes, as well as baud rates from 9600 to 115.2K baud. It will communicate with any Modbus master.The unique aspect of Modbus is that special configuration tools are typically not necessaryas they are with many other industrial networks. The reason is that Modbus requires Modbus Data Register addresses for all parameters in all Modbus devices. This allows a Modbus master to easily read and write data to a Modbus slave device for configuration, control, and monitoring purposes. Motor Insight is no different. It has assigned a Modbus Data Address to all available parameters. This information is publishedin the Motor Insight overload and monitoring relays user manual, publication MN04209001E.Eaton Corporation Electrical Sector1111 Superior Ave. Cleveland, OH 44114United States877-ETN-CARE (877-386-2273) © 2010 Eaton CorporationAll Rights ReservedPrinted in USAPublication No. AP04209004E / Z9775 August 2010PowerChain Management is a registered trademark of Eaton Corporation.All other trademarks are property of their respective owners.Application Paper AP04209004E Effective August 2010How to configure, monitor, and control Motor Insight via Modbus, DeviceNet,and PROFIBUSIf a third-party Modbus software package is desired to configureor verify the configuration or operation of Motor Insight, there are numerous software tools available. Many of these tools are free downloads, such as ModScan. Others can be found by simply searching the Web for Modbus Software Tools.Eaton has a line of electronic operator interface devices called HM i.A program for a 4-inch HM i is available as a free download from /motorinsight or via this direct link. This program communicates via Modbus to multiple Motor Insight devices. It contains screens for configuring, monitoring, and controlling upto 16 Motor Insights from a single HM i. To obtain the HM i software needed to download the program to an HM i, visit / electrical. Then, click the “Tools & Downloads” link. Next, select “Software Downloads.” On the next page, under the Products drop-down, select “Operator Interface...” and then select “HM i Operator Interface Configuration Software.” Also note that the HM i software allows for changing the HM i program so it can be downloaded to any size HM i: 4-, 6-, 8-, or 10-inch unit.Another source of available Modbus tools can be found on the official Modbus Web site: .DeviceNetUnlike Modbus, where all parameters in a device have a data address assigned to them, DeviceNet slave devices use input and output assemblies. Each input assembly will include the same status bits indicating operational status of the device. The various input assemblies differ by the additional data that can be monitored with each. The Motor Insight relay has five different input assemblies. Two of these input assemblies allow the user to select the parameters to monitor. The various output assemblies are for control. They provide the ability to reset faults, trip the overload, and turn the outputs on-board the DeviceNet module on and off. DeviceNet is an open network that requires a software tool to configure slave devices and to map their data into the scan list of the master. The manufacturer of the DeviceNet master will provide a software tool to map slave devices into the scan list of the master so the system controller can control and monitor each Motor Insight. Motor Insight contains an intuitive user interface for configuration, but when on a DeviceNet network, it can be configured by any third-party DeviceNet commissioning tool as well. The DeviceNet specification requires that all DeviceNet products have an eds file (electronic data sheet). This file is a text file that is used to uniquely define each parameter in the device. DeviceNet commissioning tools are designed with the ability to import eds files for any valid DeviceNet slave device. The software tool can then be used to configure the device. There are two eds files and an icon file available for Motor Insight. They may be downloaded from/motorinsight. These files can then be imported into any valid DeviceNet commissioning software, such as:1. Eaton’s CHStudio E2. Eaton’s ELCSoft (DNET CONFIG Tool)3. Rockwell’s RSNetWorx E for DeviceNetCHStudio is a free download from the Eaton Web site; searchfor CHStudio and download the software and activation code.It can be used to configure any DeviceNet slave device, but notthe network master.ELCSoft is the programming software for the Eaton PLC line called ELC. This PLC line includes a complete DeviceNet master, the ELC-CODNETM module. The commissioning software is included in the ELCSoft programming software. It can configure any DeviceNet slave device by importing the eds file for the device and can fully configure the ELC-CODNETM DeviceNet master module.The manufacturer of the network master typically supplies the software tools needed to configure the master. RSNetWorxfor DeviceNet can be purchased from Rockwell or a Rockwell distributor. Motor Insight eds files can be imported into RSNetWorx for DeviceNet, allowing the software to configurethe Motor Insight and a Rockwell DeviceNet master.Once all slave devices on a DeviceNet network have been configured and mapped into the DeviceNet master’s scan list, the master will continuously poll the slave devices, like the Motor Insight, writing control data to them and monitoring various parameters. Motor Insight has more data available to monitor than any other overload relay of its type. This information is published in the Motor Insight overload and monitoring relay user manual, MN04209001E.Another source of available DeviceNet tools can be found on the official DeviceNet Web site: .PROFIBUSPROFIBUS is very similar to DeviceNet in that the network configuration tools are typically supplied by the manufacturer of the PROFIBUS master. There is also a file for PROFIBUS similar to the eds file for DeviceNet, called a GSD file. All valid PROFIBUS slave devices must have a GSD file. This file is imported into the PROFIBUS commissioning tool or the programming software, allowing the software to configure the device and map its I/O data so the PROFIBUS master can poll the slave devices for control and monitoring purposes. These PROFIBUS tools are supplied bythe manufacturer of the PROFIBUS master. The GSD file may be downloaded from /motorinsight. This file can then be imported into any valid PROFIBUS software tool, such as Siemen’s SIMATIC Software. Other PROFIBUS network product vendors are Woodhead Connectivity, Bihl+Wiedemann GmbH and PROCENTEC. Another source of available PROFIBUS tools can be found on the official PROFIBUS Trade Organization Web site: /.Supporting documentationMotor Insight User Manual MN04209001E Motor Insight DeviceNet Instructional Leaflet IL04209005EMotor Insight Modbus Instructional Leaflet IL04209004EMotor Insight PROFIBUS Instructional Leaflet IL0420900XEELC System Manual MN05003003EELC-CODNETM Instructional Leaflet IL05001003EHM i User manual MN04802014EAdditional helpIn the event that additional help is needed, please contact the Technical Resource Center at 1-877-ETN-CARE (386-2273).。

ABB电机保护设备说明书

TA25DU32TA25DU11TA25DU14TA25DU3.1TA25DU4.0 TA25DU2.4Thermal Overload RelaysTripping Class 20N e wABBMotor Protection — generalIt is very important to choose an adequate protective device for the safety of the motor during operation and for its durability.The efﬁciency of protection methods varies according to the ap-plication. The overview below will help you to choose.There is no general rule and we are available to advise you for special applications and especially in the case of difﬁcult start-ing. An economic and effective protection are thermal overload relays with protection against: > Overload> Phase failure imbalance > Phase loss Description• Available for starter construction with A Line contactors and separate panel mounting• Designed for close couple mounting – separate base mounting available for all overload relays• Full automatic function, Manual reset, Test phase or Reset can also be adjusted to function as a stop button • Remote trip and reset option available• Screwdriver guide holes, all terminal screws are available from the front • Trip indication• Ambient compensation -25 °C to +55 °C (-13 °F to +131 °F)Tripping classes of the thermal overload relays Standard tripping classes are 10 A, 10, 20, 30. The tripping class indicates according to IEC 60947-4-1 the maximum tripping time in seconds under speciﬁed conditions of test at 7.2 times the setting current and speciﬁcs tripping and non trip-ping times for 1.5 and 7.2 times the setting current.Construction and function • GeneralThermal O/L relays and their accessories meet UL, Nema, CSA and most other important international standards (IEC), European standards (EN) and the most important national standards. They meet the certiﬁcation and approval directives required through-out the world.Thermal overload relays are 3 pole. The motor current ﬂows through their bimetals (1 per phase) which are indirectly heated. Under the effect of the heating, the bimetals bend, cause the relay to trip and the position of the auxiliary contacts to change.The relay setting range is graduated in amps. In compliance with international and national standards, the setting current is the motor nominal current and not the tripping current (no tripping at 1.05 x setting current, tripping at 1.2 x setting current). The tripping curves (cold or warm starting, 3 phases and 2 phases) are shown in the main catalog.The relays are built to be self protecting in the event of an over-load until the short circuit protection device is activated.Function of the thermal overload relaysTerminals L1, L3, L5Manual test Manual orautomatic resetTrip indication light Tripping contact (95,96)Terminals T1, T2, T3Frame size TA ... DU Amp setting rangeSignalingcontact (97, 98)Reset buttonTimeIe (adjusted current)No Tripping at 1.05 IeTripping at 1.2 Ie within 2 hoursClass 10 4 - 10 sec1.2 Ie7.2 IeClass 20 6 - 20 secClass 30 9 - 30 secThermal Overload Relays with Trip Class 20Ordering data for the "New additional Assortment"TA25DUTA42DUTA75DUTA80DUType …1“ co-ordination according to IEC 60947-4-1: Under short-circuit conditions, the starter shall cause no danger to persons or installation and may not be suitable for further service without repair and replacement of parts.Type …2“ co-ordination according to IEC 60947-4-1: Under short-circuit conditions, the contactor or starter shall cause no danger to persons or installation and shall be suitable for further use. The risk of contact welding is recognized, in which case the manu-facturer shall indicate the measures to be taken as regards the maintenance of the equipment Standard technical data, operating data and dimensions see TA...Relay Main CatalogThermal Overload Relays with Trip Class 20Resistances and power losses per phaseShort-circuit protectionThermal Overload Relays with Trip Class 20Technical dataShort-circuit ratingsB r o c h u r e N o . 2CD C 106 015 B 0201 P r i n t e d i n t h e F e d e r a l R e p u b l i c o f G e r m a n y (12/05 • 1 • G V D )ABBABB Global Contact DirectoryThe ABB Contact Directory (/contacts/) helps you ﬁnd local contacts for ABB products in your country. Please select the relevant product group from the dropdown menu to the right or from the page.ABB STOTZ-KONTAKT GmbH P . O. Box 10 16 80D-69006 HeidelbergTelephone: ++49 62 21 / 701-0Telefax: ++49 62 21 / 701-729http://www.abb.de/stotz-kontaktTripping times of thermal overload relays as a function of a multiple of the setting current from cold state (tolerance +/- 20% of the tripping time).Thermal Overload Relays with Trip Class 20Table for tripping timeTA25DU32TA25DU11TA25DU14TA25DU3.1TA25DU4.0 TA25DU2.4。

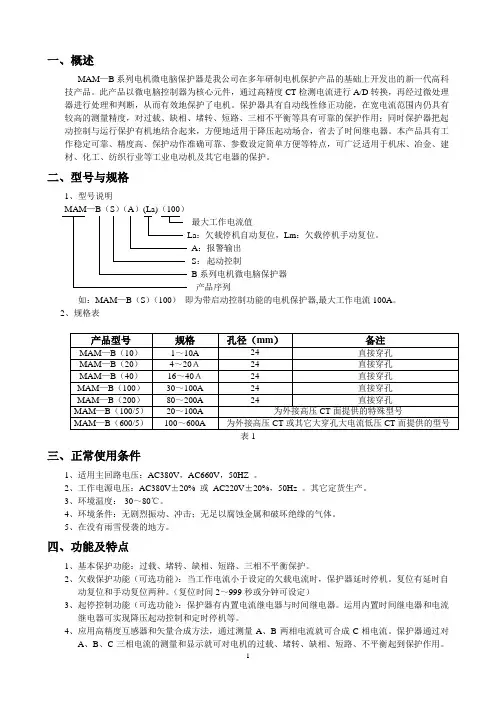

电机保护器说明书(MAM-B)

一、概述MAM—B系列电机微电脑保护器是我公司在多年研制电机保护产品的基础上开发出的新一代高科技产品。

此产品以微电脑控制器为核心元件，通过高精度CT检测电流进行A/D转换，再经过微处理器进行处理和判断，从而有效地保护了电机。

保护器具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，对过载、缺相、堵转、短路、三相不平衡等具有可靠的保护作用；同时保护器把起动控制与运行保护有机地结合起来，方便地适用于降压起动场合，省去了时间继电器。

本产品具有工作稳定可靠、精度高、保护动作准确可靠、参数设定简单方便等特点，可广泛适用于机床、冶金、建材、化工、纺织行业等工业电动机及其它电器的保护。

二、型号与规格1、型号说明MAM—B（S）（A）(La)（100）最大工作电流值La：欠载停机自动复位，Lm：欠载停机手动复位。

A：报警输出S：起动控制B系列电机微电脑保护器产品序列如：MAM—B（S）（100）即为带启动控制功能的电机保护器,最大工作电流100A。

2、规格表表1三、正常使用条件1、适用主回路电压：AC380V，AC660V，50HZ 。

2、工作电源电压：AC380V±20% 或AC220V±20%，50Hz 。

其它定货生产。

3、环境温度：-30～80℃。

4、环境条件：无剧烈振动、冲击；无足以腐蚀金属和破坏绝缘的气体。

5、在没有雨雪侵袭的地方。

四、功能及特点1、基本保护功能：过载、堵转、缺相、短路、三相不平衡保护。

2、欠载保护功能（可选功能）：当工作电流小于设定的欠载电流时，保护器延时停机。

复位有延时自动复位和手动复位两种。

（复位时间2～999秒或分钟可设定）3、起停控制功能（可选功能）：保护器有内置电流继电器与时间继电器。

运用内置时间继电器和电流继电器可实现降压起动控制和定时停机等。

4、应用高精度互感器和矢量合成方法，通过测量A、B两相电流就可合成C相电流。

保护器通过对A、B、C三相电流的测量和显示就可对电机的过载、堵转、缺相、短路、不平衡起到保护作用。

MAM-680空压机控制器用户手册

螺杆空压机微电脑控制器MAM-680（B）型（压力变送）V1.0用户手册特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起、停控制、运行控制●对空压机进行防逆转保护●对排气温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/本地控制选择●联动/独立运行选择●RS-485通讯功能目录一、基本操作 (4)1、按键说明 (4)2、状态显示与操作 (4)3、用户参数及功能 (6)4、厂家参数及功能 (8)二、功能及技术参数 (8)三、型号规格 (9)1、型号说明 (9)2、适用电机功率规格表 (9)四、安装 (10)1、机械安装 (10)2、电气安装基本接线图 (11)五、控制原理 (12)1、独立控制 (12)2、联网控制 (13)3、风机温度控制 (13)4、故障停机与紧急停机 (14)六、预警与提示 (14)1、空滤器预警指示 (14)2、油滤器预警指示 (14)3、油分器预警指示 (14)4、润滑油预警指示 (14)5、润滑脂预警指示 (14)七、安全保护 (14)1、对电机的保护 (14)2、排气超温保护 (14)3、空压机防逆转保护 (15)4、供气压力超压保护 (15)5、传感器失灵保护 (15)6、联动保护 (15)八、常见故障的处理 (15)1、查看现场故障 (15)2、常见故障及原因 (16)一、基本操作1、按键说明图1.1.1——起动键：按此键可起动电机运行。

——停机键：按此键可停止电机运行。

——确认键/加、卸载键：修改完数据后，确认输入；空压机运行时此键作为加、卸载键。

——上移键/递增键：修改数据时，按此键递增当前位置数据；在菜单选择时上翻菜单。

——下移键/递减键：修改数据时，按此键递减当前位置数据；在菜单选择时下翻菜单。

——移位键/进入键：修改数据时，此键作为移位键；在菜单选择时作为进入键。

——返回键/复位键：在菜单操作时作为返回键，返回上一级菜单；故障停机时，长按此键复位。

电机保护设备说明书.pdf_1719234974.3339334

Rated Operational Current DC-13 (Ie)
Degree of Protection Pollution Degree Connecting Capacity Auxiliary Circuit
Connecting Capacity
2
1SAZ700404F0001
45 mm 76.7 mm 53.5 mm
PThermal Overload Relay
General Information
Extended Product Type Product ID EAN Catalog Description
Long Description
Ordering
Certificates and Declarations (Document Number)
ABS Certificate
1SAA941001-0102
T16-0.74
BV Certificate CB Certificate CQC Certificate cUL Certificate Declaration of Conformity - CCC Declaration of Conformity - CE DNV GL Certificate EAC Certificate Environmental Information GL Certificate GOST Certificate Instructions and Manuals LR Certificate RINA Certificate RMRS Certificate RoHS Information Time-Current Characteristic Curve UL Certificate

电机保护器说明书(MAM-B)

10、量程范围内，电流显示误差小于1.5%.；
11、电源功耗：小于1.5VA；
12、降压起动转换时间：0～999秒；降压起动转换电流：0～999安。
六、结构尺寸与接线端子
图2、接线端子排列
端子：1、2为保护输出，3、4为报
警输出，5、6为电源，7、8为
控制输出（可选为常开或常闭）。
注：接线时请按保护器的功能及相应的接线
工作原理：
a、起动：①HK处于自动状态时，按QA起动键，C3得电，C2得电，电机处于降压运行，当保护器检测到主回路有电流流过时开始计时，同时把检测电流与设定的转换电流比较，当计时时间到或起动电流小于设定的转换电流时，常开触点（7、8）闭合两秒，ZJ一直得电，C3失电，C1得电旁路自耦变压器。电机全压运行。
2、对于有Y—△转换电路，保护器应安装在能测电机线电流的地方，以便按电机铭牌设定。
3、正确设定保护器的设定电流，由于保护器已按设定电流的1.2倍作为过载计算，所以应按电机的
铭牌额定设定。特别注意具有△/Y两种接法的电机，铭牌有两种接法的额定电流，选型和安装
时都要注意这一情况。
4、保护器应工作在正常电流范围内。
以上为只带起动控制功能保护器的基本操作，带欠载等其它功能时操作略有不同。
注：在设定状态，10秒内如无任何操作，保护器返回停机状态，数据不被保存。如修
改完某项数据，只要按住“M”键2秒就可保存修改值。
2、运行状态数据查看
电机起动运行后，监控器将循环显示A、B、C三相电流值和电机额定电流值。如需暂停循环显示可按“”键，如需恢复循环显示可再一次按“”键。但在运行状态下的保护参数是不可修改的。
b、停机：按停机按钮TA，切断所有接触器线圈电源，电机停止运转。
c、故障停机：当保护器检测到电机故障将要发生时，保护器保护输出触点（1、2）断开，切断所有接触器电源，电机停转。同时报警触点（3、4）闭合发出报警信号。只有故障排除，保护器复位后方可起动电机。
