①尾缀T只用于特殊的焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。

如果没有参考意义或无须规范,尾缀可以省略。

②参考线上的S记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸,也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内,无论箭头指向哪里,这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R在这里代表形成所需形状的焊缝数之间的空间,对于对接接头来说是敞开的根部。

如果是塞焊或开槽焊缝,R在这里表示填充深度。

这个记号位于焊缝符号的中间位置。

⑤A在这里表示对接接头的坡口角度(倾斜角),也包括塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F在这里表示获得所需焊缝外形的方法,焊缝外形可以通过下述方法获得。

打磨(G)、机械加工(M)、铲削(C)、锤击(H)、滚轧(R)或者其他(U)。

⑧L在这里表示焊缝长度,这个长度标示总是位于焊缝符号的右边。

无论箭头位于何处,这个位置总是不变的。

⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩(N)在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。

问题5:箭头一般放置在哪里?答:箭头线位于参考线的一端或另一端,在焊接接头的箭头线一边有一个箭头,这个箭头能指向任何方向,向上、向下或向前、向后。

一个焊接符号甚至可以有多个箭头。

问题6:箭头符号告诉人们些什么信息?答:与箭头相关的符号放置在参考线各自接头一边的上面或下面。

参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。

位于参考线箭头侧的符号是指接头的箭头侧。

位于参考线另一侧的符号是指接头的另一侧。

当从图纸的底部观看时,箭头侧总是更靠近观看者。

箭头侧和另一侧的例子见图2。

基本符号问题7:什么是基本的焊接符号?答:基本的焊接符号如图3所示。

焊接符号大全(详解)

焊接符号大全(详解)

焊接符号大全(详解)焊接符号大全(详解)焊接是工程中常用的一种加工方法,它是将金属材料通过热源加热至熔化状态,然后使其冷却凝固,从而实现金属材料的连接和修复。

焊接过程中,人们通常使用符号来标示不同类型的焊缝和焊接要求。

本文将详细介绍焊接符号的各种类型及其含义。

1. 焊接缝符号焊接缝符号是指标示焊接缝形式和构造特点的图形符号。

常见的焊接缝符号包括针对直角焊缝、直角T型接头焊缝、直角平片焊缝、V 型接头焊缝等。

这些图形符号能够清晰地表达焊接缝的形式和位置,有助于焊接工人正确理解和实施焊接任务。

2. 焊接方法符号焊接方法符号用于表示所采用的焊接方法。

不同的焊接方法有着不同的特点和适用范围,合理选择适合的焊接方法可以提高焊接质量和效率。

常见的焊接方法符号有电弧焊、气焊、氩弧焊、激光焊等。

通过使用焊接方法符号,可以明确告知焊接工人所需采用的焊接方法,避免错误的操作。

3. 焊接材料符号焊接材料符号用于表示所使用的焊接材料。

焊接材料包括焊条、焊丝、焊剂等。

在焊接过程中,选择合适的焊接材料对焊缝的质量至关重要。

常见的焊接材料符号包括含碳钢焊条符号、不锈钢焊丝符号、铝合金焊剂符号等。

通过焊接材料符号的使用,可以确保选择正确的焊接材料,提高焊接质量。

4. 焊接质量符号焊接质量符号用于表示对焊缝质量的要求。

焊接质量符号通常使用字母和数字的组合,如AWS D1.1、ISO 5817等。

这些符号代表了一系列的焊接质量标准,对焊缝的缺陷、尺寸、形状等进行了严格规定。

合理使用焊接质量符号可以帮助焊接工人控制和评估焊缝的质量,确保工程的安全和可靠性。

5. 其他焊接符号除了上述四种常见的焊接符号外,还有一些其他类型的焊接符号。

比如焊接连接方式符号用于表示焊缝的连接方式,包括对接焊、角焊、搭接焊等;焊接尺寸符号用于表示焊缝的尺寸要求,包括焊缝宽度、厚度等。

这些符号在焊接工艺中起着重要的作用,能够提供详细的工程要求和指导。

总结:焊接符号在焊接工艺中起着重要的作用,它能够清晰地表达焊接缝的形式、位置以及所需采用的焊接方法、材料和质量要求。

焊接符号标注示例(全)

焊接符号标注示例(全)

焊接位置焊接位置焊接位置箭头相反方向两面板材间距2mm板材间距2mm箭头所指方向箭头相反方向03、I型焊接形状标示记号箭头所指方向焊接符号标示说明(全) 参考JIS-Z3021标准01、双法兰型焊接形状标示记号箭头所指方向箭头相反方向形状标示记号02、单法兰型焊接板材间距2mm焊接位置焊接位置完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后标面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为005、X型焊接形状标示记号04、V型焊接形状标示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm闪光焊接摩擦压接两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接焊接位置标示记号焊接位置坡口深度箭头方向16mm箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为006、V型焊接形状箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为007、K型焊接形状标示记号箭头所指方向闪光焊接闪光焊接摩擦压接焊接位置箭头方向坡口深度16mm坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45°板材间距2mm T连接坡口深度7mm 坡口角度45°板材间距为0角连接坡口深度7mm 坡口角度45°板材间距为0闪光焊接坡口深度3mm 坡口角度45°摩擦压接T连接坡口深度7mm 坡口角度45°08、J型焊接形状标示记号箭头所指方向箭头相反方向坡口深度28mm 坡口角度35°板材根部半径12mm 板材间距2mm摩擦压接闪光焊接闪光焊接焊接位置焊接位置焊接位置09、双J型焊接形状标示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm10、U型焊接形状标示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为011、H型焊接形状标示记号两面焊接位置焊接位置12、喇叭V型,喇叭X型焊接部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0形状标示记号箭头所指方向箭头相反方向两侧13、喇叭 型,喇叭K型焊接形状标示记号箭头所指方向箭头相反方向两面焊接位置焊接位置14、角焊接形状标示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸, 再标准大的尺寸 用()括起标示 另外这种焊高不同 的场合,要标示清 楚方向焊缝长度为500mm15、角焊接(双面)形状标示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊焊接长度为50mm焊接3处段焊间距为250mm侧面图上没有记号表示焊接位置焊接位置16、角焊接(间断)形状标示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm17、塞型,槽型焊接形状标示记号箭头所指方向箭头相反方向焊接位置焊接位置孔直径22mm 焊接4处焊缝间距100mm 坡口角度60°焊接深度6mm 箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm18、拍子型焊接形状标示记号箭头所指方向箭头相反方向板材间距为019、堆焊形状标示记号堆焊厚度为6mm宽度为50mm长度100mm焊接位置焊接位置焊接位置发散型焊接20、点焊、发散型焊接形状标示记号箭头所指方向平面必须平坦,并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦,并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面点焊箭头相反方向21、填充焊接形状标示记号22、焊接部位标面形状形状标示记号焊接位置对接焊角焊标面平坦对接焊,角焊标面凸起发散熔接发散熔接发散熔接发散熔接焊接位置焊接位置焊接位置角焊标面凹型23、焊接部位处理方法形状标示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm圆管对接突出焊接部位进行机加磨平全周焊接的辅助标记24、现场焊接,全周焊接,全周现场焊接形状标示记号现场连续角焊接全周现场连续角焊接全周连续角焊接圆管场合25、记号组合形状标示记号 型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理焊接位置 型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合26、射线探伤记号形状标示记号射线探伤一般场合部分(抽检)射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤焊接位置焊接位置27、超声波探伤形状标示记号对接焊接部位进行垂直超声波探伤对接焊接部位进行超声波探伤一般场合对接焊接部位进行斜角超音波探伤28、磁粉探伤,渗透探伤形状标示记号渗透探伤非荧光探伤场合渗透探伤荧光探伤场合渗透探伤一般场合磁粉探伤荧光探伤场合磁粉探伤一般场合。

常用焊接符号大全

常用焊接符号大全

常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。

 本标准适用于金属熔化焊及电阻焊。

 2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝,不应增加过多的注解。

 焊缝的表示方法包括焊缝图示法和焊缝符号标注法。

一般应采用焊缝符号标注法,如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时,可采用图示法。

 3.2焊缝符号由基本符号与指引线组成,必要时可以加上辅助符号、补充符号、焊缝尺寸符号。

 图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定; GB/T 12212中常用的图示方法见附录C(规范性附录)。

 3.3当专业标准规定焊缝尺寸、焊接工艺时,焊缝符号中应表示这些内容。

焊接方法在图样上标注时,按附录B(规范性附录)的规定。

要求焊后加工的,如铲平、磨平、切削加工等,应在技术要求中标明。

 4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号,见表1。

 表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝(卷边完全熔化) 注:不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示,并加注焊缝有效厚度S,见表72 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1(续)序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号,见表2。

 表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注:不需要确切地说明焊缝的表面形状时,可以不用辅助符号。

 4.2.2辅助符号应用示例见表3。

焊接符号大全(最全易理解)

焊接符号大全(最全易理解)

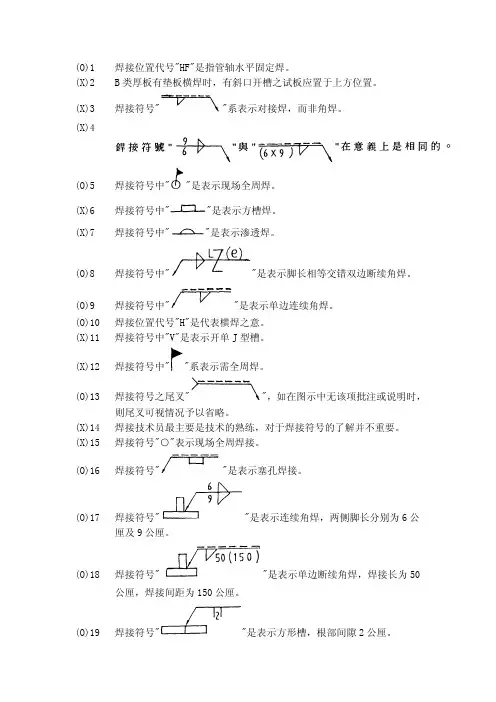

(O)1 焊接位置代号"HF"是指管轴水平固定焊。
