简析集成运算放大器的发展及典型精典应用电路
第11章 集成运算放大器及其应用
上式表明，差动放大电路的差模电压放大倍数和 单管放大电路的电压放大倍数相同。多用一个放大管 后，虽然电压放大倍数没有增加，但是换来了对零漂 的抑制。这正是差动放大电路的优点。
差动放大电路对共模输入信号的放大倍数叫做共 模电压放大倍数，用Auc表示，可以推出，当输入共 模信号时，Auc为
Au c u o u C1 u C 2 0 0 ui c ui1 ui1
由于集成运放的电压放大倍数Ao d和输入电阻Ri d 都非常大（理想情况下，两者约等于∞），于是可以 推得 u u
i i 0
注意：“虚短”和“虚断”是理想运放工作在线 性区时的两个重要特点。这两个特点常常作为今后分 析运放应用电路的出发点，因此必须牢固掌握。
（2）集成运放工作在非线性区的特性 如果运放的工作信号超出了线性放大范围，则输 出电压与输入电压不再满足式（11-1），即uo不再随 差模输入电压（u+ - u -）线性增长，uo将达到饱和。 此时集成运放的输出电压uo只有两种取值：或等于运 放的正向最大输出电压+UOM，或等于其负向最大输 出电压-UOM，具体为 当u + ＞u - 时，uo = +UOM 当u + ＜u - 时，uo = -UOM 另外，因为集成运放的输入电阻Ri d很大，故在 非线性区仍满足输入电流等于零，即式（11-3）对非 线性工作区仍然成立。
有时，为了简化起见，常常不把恒流源式差动放 大电路中恒流管T3的具体电路画出，而采用一个简化 的恒流源符号来表示，如图11-7所示。
二、输出级——功率放大电路 集成运放的输出级是向负载提供一定的功率，属 于功率放大，一般采用互补对称的功率放大电路。 1. 功率放大电路的特点 （1）因为信号的幅度放大在前置电路中已经完成， 所以功率放大电路对电压放大倍数并无要求。由于射 极输出器的输出电流较大，能使负载获得较大输出功 率，并且它的输出电阻小，带负载能力强，因此通常 采用射极输出器作为基本的功率放大电路。不过单个 的射极输出器对信号正负半周的跟随能力不同，在实 用的功率放大电路中大多采用双管的互补对称电路形 式。
第二章_集成运算放大器
集成运算放大器
由图2-7可得：
i1
ui
u R1
ui R1
if
u uo RF
uo RF
由此得出：uo
RF R1
ui
该电路的闭环电压放大倍
数为：
Auf
uo ui
RF R1
图2-7 反相比例运算电路
集成运算放大器
电阻。如采用恒流源代替Rc,一般的中间放大级的电压增益
可达到60dB以上。
第三部分为输出级。其主要任务是输出足够大的电流， 能提高带负载能力。所以该级应具有很低的输出电阻和很高 的输入电阻，一般采用射极输出器的方式。
集成运算放大器
2.2 外形与符号 集成运放的外形有圆形、扁平形和双列直插式三种，如
开环是指运放未加反馈回路时的状态，开环状态下的差
模电压增益叫开环差模电压增益Aud。Aud＝uod/uid。用分贝表 示 则 是 2 0 lg｜Aud｜(dB)。 高 增 益 的 运 算 放 大 器 的 Aud 可 达 140dB以上，即一千万倍以上。理想运放的Ａud为无穷大。
集成运算放大器
4. 差模输入电阻rid
数为1，这时就成了电压跟随器，如图2-9所示。其输入电阻 为无穷大，对信号源几乎无任何影响。输出电阻为零，为一 理想恒压源，所以带负载能力特别强。它比射极输出器的跟 随效果好得多，可以作为各种电路的输入级、中间级和缓冲 级等。
该电路的反馈类型为串联电压负反馈。
集成运算放大器
同相输入比例运算放大电路主要工作特点：
uo Au 0
0
集成运算放大器
即
u u
由于集成开环放大倍数为无穷大，与其放大时的输出电
运放典型应用电路
运放典型应用电路一、什么是运放运放，即运算放大器，是一种集成电路芯片，主要用于放大、滤波、求导等信号处理方面。
它的特点是输入阻抗高、输出阻抗低，增益高、带宽宽广，可以通过外接电路改变其工作方式。
二、基本运放电路1. 非反馈式基本运放电路非反馈式基本运放电路由一个差动输入级和一个单端输出级组成。
其中差动输入级由两个晶体管组成，用于将输入信号转换为差模信号；单端输出级由一个共射极晶体管组成，用于将差模信号转换为单端输出信号。
2. 反馈式基本运放电路反馈式基本运放电路在非反馈式基本运放电路的基础上加入了反馈网络。
反馈网络可以改变增益、频率响应等特性，使得运放可以适应不同的应用场合。
三、典型应用电路1. 反相比例放大器反相比例放大器是一种常见的运放应用电路。
它的原理是将输入信号经过一个负反馈网络后再输入到非反相输入端口上。
这样可以实现对输入信号进行负反馈放大，从而达到比例放大的效果。
2. 非反相比例放大器非反相比例放大器与反相比例放大器类似，只是将输入信号输入到非反相输入端口上。
这样可以实现对输入信号进行正反馈放大，从而达到比例放大的效果。
3. 仪表放大器仪表放大器是一种高精度、高稳定性的运放应用电路。
它通过差分输入、高增益、低噪声等设计特点，实现对小信号的高精度测量和处理。
4. 滤波器滤波器是一种常见的运放应用电路。
它通过选择不同的电容和电感组合，可以实现不同类型的滤波功能，如低通滤波、高通滤波、带通滤波等。
5. 稳压电源稳压电源是一种常见的运放应用电路。
它通过反馈网络控制输出电压，使得输出电压保持稳定不变。
稳压电源广泛应用于各种电子设备中。
6. 正弦波振荡器正弦波振荡器是一种常见的运放应用电路。
它通过选择合适的RC组合和反馈网络，可以实现正弦波振荡输出。
正弦波振荡器广泛应用于各种信号发生器中。
四、总结运放是一种功能强大的集成电路芯片，可以应用于放大、滤波、求导等信号处理方面。
不同的运放应用电路具有不同的特点和功能，可以满足各种不同的应用需求。
典型运算放大器电路及分析

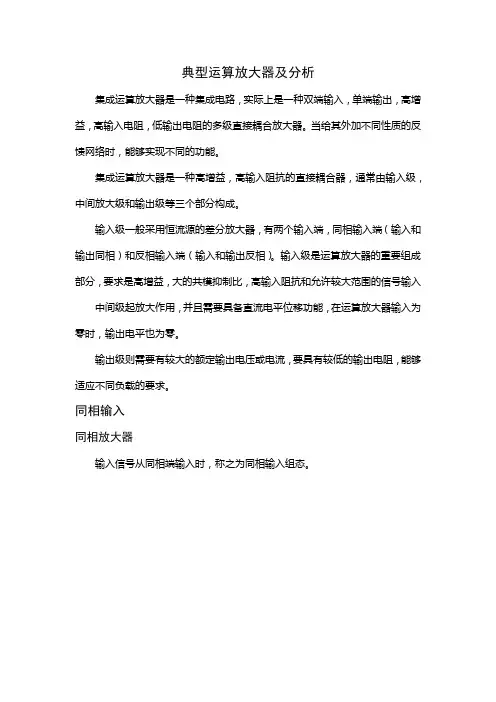

典型运算放大器及分析集成运算放大器是一种集成电路，实际上是一种双端输入，单端输出，高增益，高输入电阻，低输出电阻的多级直接耦合放大器。
当给其外加不同性质的反馈网络时，能够实现不同的功能。
集成运算放大器是一种高增益，高输入阻抗的直接耦合器，通常由输入级，中间放大级和输出级等三个部分构成。
输入级一般采用恒流源的差分放大器，有两个输入端，同相输入端（输入和输出同相）和反相输入端（输入和输出反相）。
输入级是运算放大器的重要组成部分，要求是高增益，大的共模抑制比，高输入阻抗和允许较大范围的信号输入中间级起放大作用，并且需要具备直流电平位移功能，在运算放大器输入为零时，输出电平也为零。
输出级则需要有较大的额定输出电压或电流，要具有较低的输出电阻，能够适应不同负载的要求。
同相输入同相放大器输入信号从同相端输入时，称之为同相输入组态。
输入从+端输入，通过电阻R f反馈到-端。
且①和②端的电压相等。
V1=V2由于I1=0I R=I f得到输出电压为V o=I R(R1+R f)I R=V1R1=V2R1因此同相放大器的增益为V o V2=I R(R1+R f)I R R1=1+R fR1从结果可知，同相放大器的增益和运算放大器本身的增益无关，经取决于外部的电阻值。
比例放大器分析方法与反相比例放大器一致。
K F=V oV s=1+R fR s电压跟随器V s=V oK F=V oV s=1反相输入反相放大器对于运算放大器，若输入信号从反相输入端输入，即为反相输入组态。
图表 1 典型反相放大器放大器各电流电压的关系为由理想放大器的虚短，虚断关系I1=0,V1=V2I i=(V i−V1)R1=V iR1I f=V1−V oR f=−V oR f −V oR f=V iR1V oV i=−R fR1V oV i就是该电路的电压放大倍数，由于相位相反，因此该电路为反相放大器。
反相加法器图表 2 反相加法器电压电流关系：I1=V1 R1I2=V2 R2I3=V3 R3V o=I f R f=−R f{V1R1+V2R2+V3R3}输出信号电压为各输入信号电压之和，因此称该电路为比例加法器。
史上最全的运放典型应用电路及分析
史上最全的运放典型应用电路及分析运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，被广泛应用于各种电路中。
它具有高增益、输入阻抗高、输出阻抗低和大动态范围等特点，适用于信号放大、滤波、求和、差分运算等各种应用。
下面将介绍几个常见的运放典型应用电路。
1. 基本运算放大器（Inverting amplifier）电路：该电路是运放最基本的应用之一，用于放大信号。
它的输入信号通过一个电阻连接到运放的一个输入引脚（负输入端），另一个输入引脚通过一个反馈电阻与输出端相连。
这样，在负输入端和输出端之间形成一个负反馈回路。
根据负反馈原理，输入信号被放大后反馈到负输入端，并与输入信号相位反向，达到放大输入信号的效果。
2. 非反转放大器（Non-inverting amplifier）电路：与基本运算放大器相比，非反转放大器电路在输入信号的反馈上有所不同。
在该电路中，输入信号直接连接到运放的一个输入引脚（正输入端），另一个输入引脚通过一个电阻与负电源端相连。
输出信号通过一个反馈电阻连接到正输入端。
这样，输出信号经过反馈后加入到正输入端，与输入信号相位相同，实现了对输入信号的放大。
3.滤波电路：运放可用于构建各种滤波电路，如低通滤波器、高通滤波器和带通滤波器等。
滤波器根据频率的不同选择性地削弱或放大信号的不同频段。
例如，低通滤波器能够削弱高频信号，使得输出信号更加接近原始信号的低频部分。
4.增益控制电路：运放可以用于实现可变增益放大器。
通过调节输入信号与反馈电阻之间的比例关系，可以实现对输出信号的不同放大倍数的控制。
这种电路广泛应用于音频设备、通信系统等领域。
5.比较器电路：利用运放的比较特性，可以将其应用为比较器。
比较器通过将待测信号与参考电压进行比较，并给出一个高低电平作为输出信号。
这种电路广泛应用于电压比较、开关控制、实现零点检测等场景。
总而言之，运放的应用非常广泛，可以根据不同的需求设计出各种典型电路。
集成运算放大器电路分析及应用(完整电子教案)

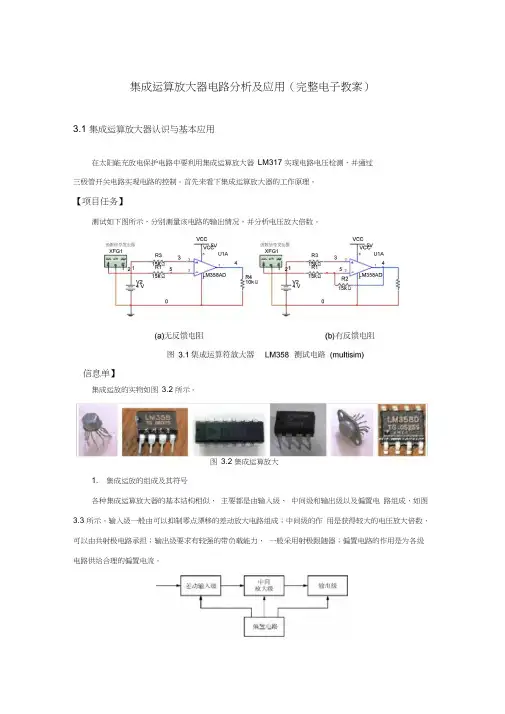

集成运算放大器电路分析及应用（完整电子教案）3.1 集成运算放大器认识与基本应用在太阳能充放电保护电路中要利用集成运算放大器LM317 实现电路电压检测，并通过三极管开关电路实现电路的控制。
首先来看下集成运算放大器的工作原理。
【项目任务】测试如下图所示，分别测量该电路的输出情况，并分析电压放大倍数。
信息单】集成运放的实物如图3.2 所示。
图3.2 集成运算放大1. 集成运放的组成及其符号各种集成运算放大器的基本结构相似，主要都是由输入级、中间级和输出级以及偏置电路组成，如图3.3 所示。
输入级一般由可以抑制零点漂移的差动放大电路组成；中间级的作用是获得较大的电压放大倍数，可以由共射极电路承担；输出级要求有较强的带负载能力，一般采用射极跟随器；偏置电路的作用是为各级电路供给合理的偏置电流。
图3.3 集成运算放大电路的结构组成集成运放的图形和文字符号如图3.4 所示。
图3.4 集成运放的图形和文字符号其中“ -”称为反相输入端，即当信号在该端进入时，输出相位与输入相位相反；而“+”称为同相输入端，输出相位与输入信号相位相同。
2. 集成运放的基本技术指标集成运放的基本技术指标如下。
⑴输入失调电压U OS实际的集成运放难以做到差动输入级完全对称，当输入电压为零时，输出电压并不为零。
规定在室温(25℃ )及标准电源电压下，为了使输出电压为零，需在集成运放的两输入端额外附加补偿电压，称之为输入失调电压U OS，U OS 越小越好，一般约为0.5～5mV 。
⑵开环差模电压放大倍数A od集成运放在开环时(无外加反馈时)，输出电压与输入差模信号的电压之比称为开环差模电压放大倍数A od。
它是决定运放运算精度的重要因素，常用分贝(dB) 表示，目前最高值可达140dB(即开环电压放大倍数达107)。
⑶共模抑制比K CMRRK CMRR 是差模电压放大倍数与共模电压放大倍数之比，即K CMRR = A A od，其含义与差动放大器中所定义的K CMRR 相同，高质量的运放K CMRR 可达160dB 。
运放典型应用电路
运放典型应用电路1. 什么是运放运放，全称为运算放大器（Operational Amplifier），是一种集成电路器件，在电子领域中广泛应用于各种信号放大、滤波、模拟计算和电压比较等电路中。
运放具有高增益、高输入阻抗、低输出阻抗等特点，可以将微弱的输入信号放大到合适的幅度，以满足电子系统对信号处理的要求。
2. 运放典型应用电路2.1 非反馈式放大器非反馈式放大器是最简单的运放应用之一，也被称为差动放大器。
它由两个输入端和一个输出端组成，通过将信号输入到一个输入端，而另一个输入端接地，可以实现信号的放大。
非反馈式放大器的放大倍数由运放内部的放大倍数决定，一般为几十到几百倍。
非反馈式放大器的电路连接如下：Vcc+---------------+| |Vin -| || 运放 |---- VoutGnd -| || |+---------------+2.2 反相放大器反相放大器是运放应用电路中最常见的一种。
通过改变电路的输入连接方式，可以实现输入信号的放大和反向输出。
反相放大器电路可以提供高电压增益，并且具有输入阻抗高、输出阻抗低的特点。
反相放大器的电路连接如下：Vcc+---------------+| |Vin -| R1 || 运放 |-- VoutGnd -| || R2 || |+---------------+2.3 非反相放大器非反相放大器也是一种常见的运放应用电路，它与反相放大器类似，都是通过改变输入连接方式实现输入信号的放大。
非反相放大器的特点是非反向输出，电路增益为正值。
非反相放大器的电路连接如下：Vcc+---------------+| |Vin --| || R1 || 运放 |-- VoutGnd --| || R2 || |+---------------+2.4 电压跟随器电压跟随器也是一种重要的运放应用电路，它主要用于提供电压输出时阻抗的改变。
通过将信号输入到运放的非反向输入端，输出与输入保持一致，起到隔离输入与输出的作用。
集成运算放大电路
功耗
描述放大电路在工作过程 中消耗的能量，包括静态
电流、动态功耗等。
参数与性能指标的测试方法
01
02
03
输入阻抗测试
通过测量输入电压和电流 的比值来计算输入阻抗。
输出阻抗测试
通过测量输出电压和电流 的比值来计算输出阻抗。
开环增益测试
通过测量放大电路在不同 频率下的电压增益来计算 开环增益。
参数与性能指标的测试方法
描述放大电路对电源的需求和 功耗特性，包括电源电压、静 态电流等。
主要性能指标
线性度
描述放大电路输出信号与输 入信号之间的线性关系，包 括失真度、线性范围等。
精度
描述放大电路输出信号的 精度和稳定性，包括失调
电压、失调电流等。
带宽
描述放大电路在不同频率下 的响应速度和带宽范围，包 括通频带、增益带宽积等。
集成运算放大电路
目录
• 集成运算放大电路概述 • 集成运算放大电路的应用 • 集成运算放大电路的参数与性能指标 • 集成运算放大电路的设计与实现 • 集成运算放大电路的发展趋势与展望
集成运算放大电路概
01
述
定义与特点
定义
集成运算放大电路是一种将差分 输入的电压信号转换成单端输出 的电压信号，并实现电压放大的 集成电路。
特点
具有高放大倍数、高输入电阻、 低输出电阻、低失真度、低噪声 等优点，广泛应用于信号放大、 运算、滤波等领域。
工作原理
差分输入
集成运算放大器采用差分输入方式， 将两个输入端之间的电压差作为输入 信号。
放大与输出
反馈机制
集成运算放大器采用负反馈机制，通 过反馈网络将输出信号的一部分反馈 到输入端，以改善电路的性能。
集成电路运算放大器36页
01
02
03
04
信号放大
将传感器输出的微弱信号进行 放大，提高信号的幅度。
信号滤波
对传感器输出的信号进行滤波 处理，消除噪声和干扰。
信号线性化
将传感器输出的非线性信号通 过集成电路运算放大器进行线 性化处理，提高测量精度。
信号比较
将传感器输出的模拟信号与预 设阈值进行比较，输出相应的
开关信号。
在音频信号处理中的应用
集成电路运算放大器
02
的工作原理
输入级
01
02
03
差分输入
运算放大器采用差分输入 方式，将两个输入信号进 行减法运算，提高了抗干 扰能力和共模抑制比。
放大器
输入级通常包含一个三极 管或场效应管组成的放大 器，对差分输入信号进行 放大。
射极跟随器
输入级通常采用射极跟随 器作为输出级，以减小信 号的输出阻抗，提高信号 的驱动能力。
时序控制
在数字电路中，集成电路运算放大 器可以用于产生各种时序控制信号， 如时钟信号、复位信号等。
电压偏置
为数字电路中的逻辑门提供适 当的偏置电压，以调整逻辑门 的阈值电压和性能参数。
电流源和电压源
利用集成电路运算放大器可以 构成各种电流源和电压源，为
数字电路提供稳定的电源。
在传感器信号处理中的应用
THANKS.
确保信号的质量和稳定性。
集成电路运算放大器的历史与发展
历史
集成电路运算放大器的概念最早由美国科学家在20世纪60年 代提出，随着半导体技术和集成电路工艺的发展，集成电路 运算放大器逐渐成为电子工程领域的重要器件。
发展
随着技术的不断进步，集成电路运算放大器的性能不断提高 ，功耗不断降低，集成度不断提高，应用领域不断扩大。目 前，集成电路运算放大器已经广泛应用于信号处理、通信、 音频、医疗、工业控制等领域。
集成运放及其应用
❖ ④通知行核对密押或印鉴无误后，将信用 证通知（交与）受益人。
❖ ⑤受益人审核信用证与合同相符后，按信 用证规定装运货物，并备齐各种货运单据， 开出汇票。
❖ ⑥在信用证有效期和交单期内，交给银行 （通常为当地银行，即议付行）议付。议 付行按信用证条款审核单据无误后，按照 汇票金额扣除利息，把货款垫付给受益人。
❖ 5.1 ❖ 5.2 ❖ 5.3 ❖ 5.4 ❖ 5.5
集成运算放大器的组成及性能参数 电流源电路 差动放大电路 理想运放 集成运放的应用
5.1 集成运算放大器的组成及性能参数 5.1.1 集成运放的组成
集成运算放大器电路符号如图所示，图中“”表
示信号的传输方向，“”表示理想条件，两个输入端 中，N端称为反相输入端，用符号“－”表示，说明如 果输入信号由此端加入，由它产生的输出信号与输入 信号反相，P端称为同相输入端，用“+”表示，说明输 入信号由此加入，由它产生的输出信号与输入信号同 相。
模块5 集成运放及其应用
集成电路是20世纪60年代初期发展起来的一种新 型半导体器件，它是在半导体制造工艺的基础上，将 电阻、电容、二极管、三极管等电路中的元器件制造 在一块半导体基片上，构成一个完整的电路，与分立 元件电路相比，集成电路具有体积小、质量轻、功耗 低、工作可靠、安装方便、价格便宜等特点，因而它 逐渐取代了分立元件电路而被广泛应用于各个领域。
uN N
∞
uid
P
uP
uo
第一节 信用证的基本知识
❖ 一、信用证的基本概念 （一）信用证的含义
信用证是一种银行开立的有条件的承诺付款的书面文 件。即开证行根据进口商（开证申请人）的请求和指 示向出口商（受益人）开立的一定金额的，并在一定 的期限内凭规定的单据承诺付款的书面文件。 1．由银行开出； 2．应客户的申请开出（或开证行因自身的需要而开出）； 3．在符合信用证的条款和条件前提下，凭规定的单据向 受益人付款；
集成运算放大器的发展与应用
集成运算放大器的发展与应用1.引言集成运算放大器（Integrated Operational Amplifier，简称集成运放）是现代电子电路中的重要组成部分。
它的发展与应用经历了多个阶段，从早期的晶体管放大器到现代的高性能集成运放，其应用领域也在不断扩展。
本文将详细介绍集成运放的发展历程、应用领域、优势以及未来趋势。
2.集成运算放大器的发展2.1早期阶段在集成运放发展的早期阶段，人们主要使用晶体管搭建放大电路。
然而，这种方法的电路复杂，调试困难，且性能不稳定。
2.2晶体管放大器阶段随着晶体管技术的进步，人们开始将多个晶体管集成到一起，形成了晶体管放大器。
这种放大器具有更稳定的性能和更小的体积，但在使用上仍然存在一些不便。
2.3集成电路放大器阶段随着集成电路技术的发展，人们开始将多个晶体管和其他元件集成到一块芯片上，形成了集成电路放大器。
这种放大器具有更高的性能和更小的体积，同时降低了成本。
2.4现代集成放大器阶段随着电子技术的不断进步，现代集成放大器在性能、体积、成本等方面都得到了极大的提升。
同时，为了满足不同应用的需求，各种特殊类型的集成运放也应运而生。
3.集成运算放大器的应用领域3.1信号放大集成运放广泛应用于信号放大领域，用于提高信号的幅度和功率。
3.2模拟运算集成运放可以实现模拟运算，如加法、减法、乘法、除法等，广泛应用于模拟电路中。
3.3数字运算通过数字电路与集成运放的结合，可以实现数字信号的处理与运算。
3.4自动控制集成运放在自动控制系统中起到关键作用，用于实现各种控制算法。
3.5音频处理在音频处理领域，集成运放被广泛应用于音频放大和音效处理。
3.6其他领域除了上述应用领域外，集成运放还广泛应用于通信、测量、电力电子、医疗器械等多个领域。
4.集成运算放大器的优势4.1高增益集成运放具有较高的增益，能够实现对微弱信号的放大。
4.2低失真相比于分立元件搭建的放大电路，集成运放的失真更低。
集成运算放大器应用
01
人工智能和机器学习
随着人工智能和机器学习技术的发展，集成运算放大器有望在这些领域
发挥更大的作用。例如，用于数据采集和处理、信号处理和模式识别等
应用。
02
物联网和智能传感器
随着物联网和智能传感器技术的发展，集成运算放大器在智能传感器和
物联网节点中的应用将更加广泛。例如，用于环境监测、智能家居和工
业自动化等领域。
详细描述
集成运算放大器作为核心器件，在信号运算处理中发挥着关键作用。通过配置适当的反馈网络，集成 运算放大器可以实现加法、减法、积分、微分等运算功能，广泛应用于信号调理、控制系统等领域。
有源滤波器
总结词
集成运算放大器可用于构建有源滤波器，对信号进行频率选 择和噪声抑制。
详细描述
有源滤波器是一种能够实现特定频率范围通过或抑制的电路 ，利用集成运算放大器的高开环增益和低噪声特性，可以构 建多种有源滤波器，如低通、高通、带通、带阻滤波器等， 广泛应用于信号提取、噪声抑制等领域。
总结词
集成运算放大器可以实现电流-电压转换和 电压-电流转换，将不同类型的信号进行相 互转换。
详细描述
集成运算放大器具有高输入阻抗和低输出阻 抗的特点，可以利用其输入和输出特性实现 电流-电压转换和电压-电流转换。在传感器 信号采集、电子测量等领域，这种转换功能 非常有用，可以将不同类型的信号进行相互 转换，便于后续处理或传输。
降低功耗
随着便携式电子设备的需求增加，集成运算放大器的功耗也受到了越来越多的关注。因此，低功耗设计成为了集成运 算放大器的一个重要发展趋势。
集成化和小型化
随着集成电路技术的发展，集成运算放大器也正朝着集成化和小型化的方向发展。这使得它们在便携式 设备、穿戴设备和物联网等领域的应用更加方便。
集成运算放大器及应用—集成运算放大器(电子技术课件)
（a）新国标符号
（b）以往用过的符号
图3.1.2 集成运放的符号
4.集成运放实物 （1）封装形式、引脚排列
金属壳封装
双列直插式 塑料封装
图3.1.3 集成运放封装与引脚图
图3.1.4 LM324引脚图
（2）运算放大器外形图
图3.1.5 集成运放实物图
三、理想集成运放的主要参数 1.理想集成运放
4.共模抑制比 KCMR 反映了集成运放对共模信号的抑制能力。
5.输入失调电压、电流 U IO 0 I IO 0 它是指集成运放输出电压为零时，两个输入端所加补偿电压的大小、两个输
入端的静态电流之差均为零。 6.上限截止频率 f H
反映集成运放的频率特性。
集成运放的线性应用（一）
3.2.1 集成运放的线性应用（一）
差模信号是指 ui1 = – ui2，即两个输入信号大小相同，极性相反。 共模信号是指 ui1 = ui2 ，即两个输入信号大小相同，极性相同。
2.输入电阻 rid
它是指集成运放在开环状态下，输入差模信号时两输入端之间的动态电阻， 反映差模输入时，集成运放向信号源索取电流的大小。
3.输出电阻 ro 0
二、集成运放的组成及符号 1.集成运放的组成框图
uid +
输入级
中间电压 放大级
输出级 uo
偏置电路
图3.1.1 集成运放的组成框图
2.各组成部分的特点
采用差分放大电路。要求输入电阻 高，输入端耐压高，抑制温度漂移 能力强，静态电流小。
采用共发射极放大 电路。要求有足够 的放大能力。
采用互补对称输出电 路。要求输出电压范 围宽，输出电阻小， 非线性失真小。
一、线性区的集成运放
集成运算放大器(压控电流源)运用电路及详细解析
微分器的电路结构与积分器类似，包括集成运算放大器、 电容和反馈电阻。
微分器在信号处理、控制系统和电子测量等领域有广泛 的应用。
06 结论与展望
结论总结
01
集成运算放大器(压控电流源)在电路中具有重要作用，能够实现信号的放大、运 算和处理等功能。
02
通过对不同类型集成运算放大器(压控电流源)的特性、应用和电路设计进行比较 ，可以更好地选择适合特定需求的集成运算放大器(压控电流源)。
差分输入电路
总结词
差分输入电路是一种较为特殊的集成运算放大器应用电路，其输出电压与两个输 入电压的差值呈线性关系。
详细描述
差分输入电路的输出电压与两个输入电压的差值呈线性关系，适用于信号比较、 差分信号放大等应用。这种电路具有高输入阻抗和低输出阻抗的特点，能够有效 地减小外界干扰对信号的影响。
03 压控电流源的应用电路
详细描述
反相输入电路的输出电压与输入电压呈反相关系，即当输入 电压增加时，输出电压减小，反之亦然。这种电路具有高输 入阻抗和低输出阻抗的特点，适用于信号放大、减法运算等 应用。
同相输入电路
总结词
同相输入电路是一种较为简单的集成运算放大器应用电路，其输出电压与输入 电压呈同相关系。
详细描述
同相输入电路的输出电压与输入电压保持一致，适用于信号跟随、缓冲等应用。 这种电路具有低输入阻抗和低输出阻抗的特点，能够提高信号的驱动能力。
积分器可以将输入的电压信号 转换成电流信号，再通过负载 电阻转换成电压信号，实现信 号的积分运算。
案例三：微分器的应用
微分器是集成运算放大器的另一种应用可以将输入的电压信号转换成电流信号，再通过 负载电阻转换成电压信号，实现信号的微分运算。
集成运放及其基本运用
随着半导体工艺的进步，集成运放性能不断提高，同时出现 了许多新型集成运放，如CMOS集成运放、BiCMOS集成运 放、开关电容集成运放等，进一步拓展了应用领域。
集成运放的应用领域
信号放大
滤波器
集成运放可用于信号的放大，实现信号的 线性放大和非线性变换。
集成运放可以构成各种滤波器，如低通滤 波器、高通滤波器、带通滤波器等，用于 信号处理和噪声抑制。
解决方法
采用负反馈技术，优化电路元件匹配， 以及在必要时加入补偿电容或电感。
PART 06
集成运放的应用实例
REPORTING
WENKU DESIGN
音频信号处理应用
音频信号放大
集成运放可以用于放大音 频信号，提高声音质量。
音频均衡器
通过调整不同频段的增益 和相位，实现音频信号的 均衡处理。
音频滤波器
集成运放及其基本运 用
https://
REPORTING
• 集成运放概述 • 集成运放的基本原理 • 集成运放的分类与选择 • 集成运放的基本运用 • 集成运放的常见问题与解决方案 • 集成运放的应用实例
目录
PART 01
集成运放概述
REPORTING
WENKU DESIGN
波、方波、三角波等。
通过RC电路或LC电路等振荡 器结构，结合运放的线性区 和饱和区特性，可以产生不 同频率和幅度的波形信号。
信号发生器在测试测量、通信 和自动控制等领域有广泛应用。
PART 05
集成运放的常见问题与解 决方案
REPORTING
ห้องสมุดไป่ตู้
WENKU DESIGN
噪声问题
噪声来源
集成运放的噪声主要来源于内部 元件的热噪声和外部环境的电磁 干扰。
第三章 差动放大电路及集成运算放大器 第三节集成运算放大器及其应用
差动放大电路及集成运算放大器
3.3.3.4 差模输入电阻rid
是指运放在输入差模信号时的输入电阻。对信号源来说，
差模输入电阻rid的值越大，对其影响越小。理想运放的rid
为无穷大。
3.3.3.5 开环输出电阻ro
运放在开环状态且负载开路时的输出电阻。其数值越小，
带负载的能力越强。理想运放的ro = 0。
i11
ui1 R11
；i12
ui 2 R12
该参数表示运放两个输入端之间所能承受的最大差模电 压值，输入电压超过该值时，差动放大电路的对管中某侧的 三极管发射结会出现反向击穿，损坏运放电路。运放μA741 的最大差模输入电压为30V。
差动放大电路及集成运算放大器
3.3.3.2 最大共模输入电压Uicmax
这是指运算放大器输入端能承受的最大共模输入电压。 当运放输入端所加的共模电压超过一定幅度时，放大管将退 出放大区，使运放失去差模放大的能力，共模抑制比明显下 降。运放μA741在电源电压为±15V时，输入共模电压应在 ±13V以内。
如果输入信号从同相输入端引入，运放电路就成了同相 比例运算放大电路。如图3-20所示。根据理想运算放大器的 特性：u u ui i1 i f 得：
i1
u R1
ui R1
if
u uo RF
ui uo RF
因而: uo
1
RF R1
ui
Auf
uo ui
1
RF R1
差动放大电路及集成运算放大器
该电路的反馈类型为串联电.3.4.3 反相加法器 如果在反相输入比例运算电路的输入端增加若干输入支
路，就构成反相加法运算电路，也称求和电路，如图3-22所 示。
