CAD工程制图规则-必看
GBT 18229-2000 CAD工程制图规则
中规定的设计程序及图形表示的
工程图的基本画法
在 工程制图中应遵守
和
中的有关要求
工程图中视图的选择
表示物体信息量最多的那个视图应作为主视图 通常是物体的工作位置或加工位置或安装位置 当
需要其他视图时 应按下述基本原则选取
在明确表示物体的前提下 使数量为最小
尽量避免使用虚线表达物体的轮廓及棱线
避免不必要的细节重复
工程图中的字体选用范围见表 表
汉字字型
国家标准号
字体文件名
应用范围
长仿宋体
图中标注及说明的汉字 标题栏 明细栏等
单线宋体 宋体
仿宋体 楷体 黑体
大标题 小标题 图册封面 目录清单 标题 栏中设计单位名称 图样名称 工程名称 地形 图等
图线 工程图中所用的图线 应遵照 工程图中的基本线型见表
中的有关规定 表
液体材料
气体材料
名称 非金属材料 除普通砖外
混凝土
木质件
透明材料
投影法
正投影法 正投影的基本方法 工程图中表示一个物体可有六个基本投影方向 相应的六个基本的投影平面分别垂直于六个
基本投影方向 通过投影所得到视图及名称见表 物体在基本投影面上的投影称为基本视图 表
投影方向
方向代号
方向
视图名称
自前方投影
本标准主要起草单位 机械科学研究院 中国标准化与信息分类编码研究所 中国建筑科学研究院
全国电气文件编制与图形符号标准化技术委员会
本标准主要起草人 杨东拜 强毅 王平 方天培 李世林 侯颖
中华人民共和国国家标准 工程制图规则
范围
本标准规定了用计算机绘制工程图的基本规则 本标准适用于机械 电气 建筑等领域的工程制图以及相关文件
CAD工程制图规则.pdf
C A D工程制图规则Rule of CAD engineering drawing中铁十二局集团第四工程有限公司深圳地铁项目部编制二〇〇九年六月目录前言 (1)1 图形样板的设置 (2)1.1单位设置 (2)1.1.1 进入 (2)1.1.2 修改 (2)1.2图层设置 (3)1.2.1 进入 (3)1.2.2 修改 (3)1.3文字设置 (4)1.3.1 进入 (4)1.3.2 修改 (5)1.4标注设置 (5)1.4.1 进入 (5)1.4.2 修改 (6)1.5多重引线设置 (9)1.5.1 进入 (9)1.5.2 修改 (10)1.6布局设置 (12)1.6.1 进入布局工作界面 (12)1.6.2 绘制图框 (13)1.7打印设置 (15)1.7.1 进入 (15)1.8保存图形样板 (16)2 绘图 (18)2.1图层 (18)2.2布局 (18)2.3文字 (19)2.3.1 标题 (20)2.3.2 标题下划线 (21)2.2.3 其它 (22)2.3标注 (22)3 打印 (22)3.1打印 (22)3.2批量打印 (23)4 技巧 (25)4.1注释性 (25)4.2快捷特性 (26)4.3常用快捷命令 (28)4.3.1 对象特性 (28)4.3.2 绘图命令 (29)4.3.3 修改命令 (29)4.3.4 视窗缩放 (29)4.3.5 尺寸标注 (30)4.3.6 常用CTRL快捷键 (30)4.3.7 常用功能键 (30)4.4自动保存 (30)前言作为从事土木工程施工的技术人员，所有工作中最基本的前提和核心内容就是进行技术交底，其中，绘制施工图是技术交底中最重要的一项内容。
这就要求施工技术人员依据设计图、制图标准、施工规范并结合现场施工场地、施工条件等进行具有完全可操作性的施工图的绘制。
要完成施工图的编制，对技术人员而言，计算机绘图便是不可或缺的必备技能。
对于CAD的认识，无论是学习过还是正在学习这项技术的人而言，都或多或少地的感觉到学习使用AutoCAD绘图不难，但是，如果要求其在一定的时间内完成一套完整、标准的施工图，就会感到有些力不从心了，本书根据各种制图规范及从事土木工程的经验，总结出如下一些具有共性问题的解决方法和技巧。
CAD制图规范
制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。
2．打印图纸按比例出图。
3．图面布置应力求紧凑有序、清晰、整洁、美观。
4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。
图纸的表达应规范、标准、统一，图面清晰，整洁、美观。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。
2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。
三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注 尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。
（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等， 字高一般为5mm 。
（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。
2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。
3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
CAD工程制图规范
整理课件
1
图纸 字体 线形 标题栏 尺寸标注
目录
整理课件
2
图纸规范
CAD中自带的模板整是理否课件符合标准 为什么放在布局空间里？3源自字体整理课件4
字体设置
国标规定文字标准 所有的文字要等宽 Txt.shx 等宽 或 Gbenor.shx(shx字体 单字节
字体 版本不同 设置内容不同） 宽高比例2：3 改成0.7 大字体双字节字体 gbcbig.shx（只做建议，离国
标最近,字宽要等宽） 斜体 15度 直体 整个文件要一致 数字和字母有线宽要求 A型 自高H线宽是自高
的1/8 B型线宽是字的高度的1/12
整理课件
5
线形
粗实线b 中粗实线1/2b 细线1/4b 注意区分CAD与工程图中点划线
整理课件
6
实际出图都为黑色 标准上无颜色要求
整理课件
7
标题栏
每个格的高度为7-8mm 都是整数倍 宽度永远是180 高度是7n 标题栏没有明确
规定 可按行业规定执整行理课件
8
尺寸标注
尾部宽度1-1.4b 长是尾部宽 度的4-5倍
1/4b
点的直径是1-1.4倍的b 箭头放 不下时用点
尺寸终止符号 宽度
文字底部到尺寸线的距离是字高的 1/4-1/3 尺寸线顶住尺寸界线 尺寸 界线的高度 超出尺寸线2-3mm
代替箭头 坡度线箭头只画一半 实心箭头
整理课件
9
（GBT18229—2000）CAD工程制图规则
（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。
本标准的附录A是提示的附录。
本标准由国家机械工业局提出。
本标准由全国技术产品文件标准化技术委员会归口。
本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。
本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。
中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

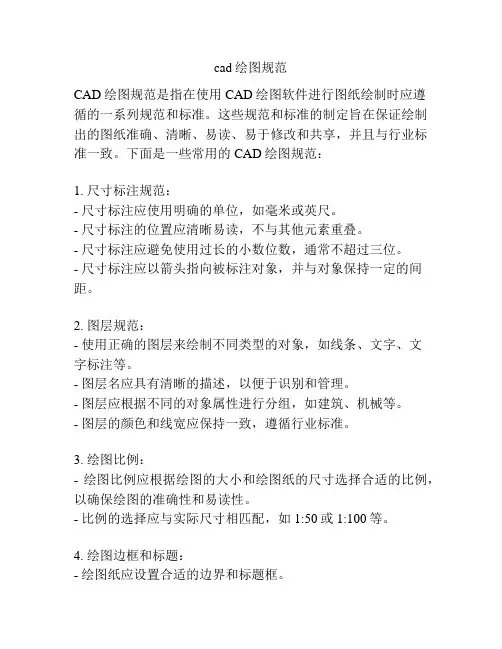

cad绘图规范
cad绘图规范CAD绘图规范是指在使用CAD绘图软件进行图纸绘制时应遵循的一系列规范和标准。
这些规范和标准的制定旨在保证绘制出的图纸准确、清晰、易读、易于修改和共享，并且与行业标准一致。
下面是一些常用的CAD绘图规范：1. 尺寸标注规范：- 尺寸标注应使用明确的单位，如毫米或英尺。
- 尺寸标注的位置应清晰易读，不与其他元素重叠。
- 尺寸标注应避免使用过长的小数位数，通常不超过三位。
- 尺寸标注应以箭头指向被标注对象，并与对象保持一定的间距。
2. 图层规范：- 使用正确的图层来绘制不同类型的对象，如线条、文字、文字标注等。
- 图层名应具有清晰的描述，以便于识别和管理。
- 图层应根据不同的对象属性进行分组，如建筑、机械等。
- 图层的颜色和线宽应保持一致，遵循行业标准。
3. 绘图比例：- 绘图比例应根据绘图的大小和绘图纸的尺寸选择合适的比例，以确保绘图的准确性和易读性。
- 比例的选择应与实际尺寸相匹配，如1:50或1:100等。
4. 绘图边框和标题：- 绘图纸应设置合适的边界和标题框。
- 边框应清晰，包含必要的信息，如图纸名称、绘制日期、图号等。
5. 图纸布局：- 图纸的布局应按照逻辑顺序排列，如从左上角到右下角的时钟方向。
- 不同的视图应按照一定的顺序进行排列，如平面图、立面图、剖面图等。
6. 文字和标记规范：- 使用统一的字体和字号绘制文字和标记。
- 文字和标记应清晰易读，不模糊或模糊。
- 字体颜色应与背景颜色形成鲜明对比。
7. 图纸命名规范：- 图纸应有唯一的命名，以便于识别和管理。
- 图纸的命名应简洁明了，包含有关图纸内容的必要信息。
以上是一些常用的CAD绘图规范，不同行业和组织可能会有一些特定的规范和要求。
在进行CAD绘图时，应仔细阅读和遵循相关规范，以确保绘制出高质量的图纸。
AutoCAD工程制图规范(整理)
上海第二工业大学机电工程学院AutoCAD·工程图样规范声明本手册内容若有变动，恕不另行通知。
本手册例子中所用的公司、人名和数据若非特别声明，均属虚构。
未得到制作方的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播手册的任何部分。
本文档所涉及的内容适应如下环境：AutoCAD R2004/AutoCAD R2006/AutoCAD R2008本手册提及的其他产品和公司名称均可能是各自所有者的商标。
Printed in Shanghai, China文档编号：AutoCAD-Manual-01目录目录i第1章. 工程制图国家标准21.1 投影视角21.2 绘图单位21.3 图纸图幅21.4 绘图比例31.5 绘图线条31.6 字体3第2章. AutoCAD工程图样的要求42.1 基本要求42.2 细化要求42.2.1基本内容42.2.2具体要求4第3章. AutoCAD中工程制图国家标准的应用53.1 AutoCAD字库文件的应用53.2 AutoCAD模板文件的应用63.2.1模板文件63.2.2模板文件中的图层设置63.2.3尺寸标注的注意事项63.3 AutoCAD“打印样式”文件的使用7第4章. 附录74.1 标题栏74.2 附件列表7第1章.工程制图国家标准在绘制工程图时，有一点必须注意，绘制出来的工程图，必须符合我国国家标准中对工程制图的要求。
这样。
绘制出来的工程图，才能符合中国的国情，在行业中，起到技术交流的目的。
在工程制图国家标准中，比较重要的是以下项：⏹投影视角⏹绘图单位⏹图纸图框⏹绘图比例⏹绘图线条⏹字体1.1 投影视角工程制图中，常用的投影方法有两种：⏹第一角投影⏹第三角投影我国的制图标准要求采用的是第一角投影方法。
中国台湾和西方国家，大部分采用的是第三角投影方法。
在绘制Pro ENGINEER生成工程图样的时候，要求采用符合我国制图标准要求的第一角投影方法。
CAD工程图纸制图规范
第一章总则1.为了保证图纸质量，提高制图效率，统一我公司制图规范，做到图纸系统、规范，图面清晰、简明、规范、美观，符合我公司设计、审算、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准基于天正建筑7.5 for 2004绘图工具制定。
3.图纸必须以mm为单位按实际尺寸精确绘制第二章一般规定第一节图幅、比例一.图纸幅面：1.图框位置：T:\总裁办\工程设计质量管理\图框及常用表格项目管理负责填写图框内工程名称、业主、工程号、设计阶段、版次、成图期等内容，统一项目组内相关信息后，将图框分发给细化人员。
不得调整图框内字体及图栏位置。
2.图纸加长规定：图纸的短边不应加长，长边可加长；表1 图纸长边加长尺寸（mm）3.图纸以短边作为垂直边称为横版，以短边作为水平边称为竖版。
A0~A3图纸宜横版使用；必要时，也可竖版使用；单个工程设计中，使用的图纸不宜多于两种幅面，建议选择A2,A1图幅。
4.为方便出图，每张图纸出图应标明图幅、比例、特殊线宽二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
表2 绘图所用的比例2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。
第二节图层1.0层不做为绘图层。
2.图层名：平面设计内容全部以0-XXX，图层名使用汉字及英文缩写，名称应能明确表达图层特性和具体内容；XXX=铺装及园路、铺装划分、铺装填充、小品、绿地填充、等高线、轴线、设施等；小品详图中设计内容，图层名称为1-XXX；XXX=剖切线、看线、填充等；甲方提供条件内容，图层名称为2-XXX；XXX=如建筑首层平面、地下车库范围、道路、综合管线、竖向标高、建筑标注等。
3.图层颜色：255号颜色不作为绘图颜色；所有图内元素（施工放线方格网轴线及原点坐标标注除外）颜色均应随层，不得给某个图元指定颜色；出彩图时图层颜色不应用浅色线，如黄色。
CAD制图规范（经典实用）
CAD制图规范（经典实用）CAD制图规范（新手必看）CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ?12mm(在A0、A1、A2、图纸)2. m: ?10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ?12mm(在A0、A1、A2图纸)2．m: ?10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
CAD工程制图规则
C A D工程制图规则Rule of CAD engineering drawing中铁十二局集团第四工程有限公司深圳地铁项目部编制二〇〇九年六月目录前言 (1)1 图形样板的设置 (2)1.1单位设置 (2)1.1.1 进入 (2)1.1.2 修改 (2)1.2图层设置 (3)1.2.1 进入 (3)1.2.2 修改 (3)1.3文字设置 (4)1.3.1 进入 (4)1.3.2 修改 (5)1.4标注设置 (5)1.4.1 进入 (5)1.4.2 修改 (6)1.5多重引线设置 (9)1.5.1 进入 (9)1.5.2 修改 (10)1.6布局设置 (12)1.6.1 进入布局工作界面 (12)1.6.2 绘制图框 (13)1.7打印设置 (15)1.7.1 进入 (15)1.8保存图形样板 (16)2 绘图 (18)2.1图层 (18)2.2布局 (18)2.3文字 (20)2.3.1 标题 (21)2.3.2 标题下划线 (22)2.2.3 其它 (22)2.3标注 (22)3 打印 (22)3.1打印 (22)3.2批量打印 (24)4 技巧 (26)4.1注释性 (26)4.2快捷特性 (27)4.3常用快捷命令 (29)4.3.1 对象特性 (29)4.3.2 绘图命令 (30)4.3.3 修改命令 (30)4.3.4 视窗缩放 (30)4.3.5 尺寸标注 (31)4.3.6 常用CTRL快捷键 (31)4.3.7 常用功能键 (31)4.4自动保存 (31)前言作为从事土木工程施工的技术人员，所有工作中最基本的前提和核心内容就是进行技术交底，其中，绘制施工图是技术交底中最重要的一项内容。
这就要求施工技术人员依据设计图、制图标准、施工规范并结合现场施工场地、施工条件等进行具有完全可操作性的施工图的绘制。
要完成施工图的编制，对技术人员而言，计算机绘图便是不可或缺的必备技能。
对于CAD的认识，无论是学习过还是正在学习这项技术的人而言，都或多或少地的感觉到学习使用AutoCAD绘图不难，但是，如果要求其在一定的时间内完成一套完整、标准的施工图，就会感到有些力不从心了，本书根据各种制图规范及从事土木工程的经验，总结出如下一些具有共性问题的解决方法和技巧。
CAD绘图标准规范
CAD绘图标准规范CAD（Computer Aided Design）是计算机辅助设计的缩写，是一种借助计算机软件进行建筑设计、工程设计等工作的方法。
在CAD绘图中，标准规范是非常重要的，它可以保证设计的准确性和一致性，提高工作效率，减少错误。
本文将介绍CAD绘图的标准规范，包括图纸尺寸、线型、文字样式、图层设置等内容。
一、图纸尺寸在CAD绘图中，图纸尺寸的设置是非常重要的，它直接影响到绘图的准确性和易读性。
一般来说，图纸尺寸应该根据具体的设计要求来确定，常见的图纸尺寸包括A0、A1、A2、A3、A4等，其中A0尺寸最大，A4尺寸最小。
在绘制CAD图纸时，应根据实际情况选择合适的图纸尺寸，并保证图纸上的内容清晰可见。
二、线型在CAD绘图中，线型的设置也是非常重要的一环。
不同的线型代表着不同的含义，比如实线表示边界，虚线表示隐藏线，点线表示中心线等。
在绘制CAD图纸时，应根据设计要求选择合适的线型，并保持线型的连续性和一致性，以便于他人查看和理解。
三、文字样式文字是CAD图纸中不可或缺的一部分，它包含了设计内容的文字说明、尺寸标注等信息。
在CAD绘图中，文字样式的设置应该与整体风格保持一致，文字大小、字体、颜色等要统一规范。
同时，文字应该清晰易读，避免出现模糊或变形的情况，以免造成误解或错误。
四、图层设置图层在CAD绘图中的作用非常重要，它可以帮助我们将不同的设计内容分开显示，方便管理和编辑。
在CAD绘图中，应该根据设计要求设置不同的图层，比如建筑图层、结构图层、水电图层等，每个图层都应该有明确的命名和颜色标识。
在绘制CAD图纸时，应该根据需要切换不同的图层显示或隐藏，以便于查看和编辑。
总结CAD绘图标准规范是保证CAD设计质量和工作效率的重要保障，只有严格遵守标准规范，才能保证绘制出高质量、准确无误的CAD图纸。
以上介绍的图纸尺寸、线型、文字样式、图层设置等内容，都是CAD绘图中需要特别注意的地方，希望广大设计师和工程师们能够在实践中严格按照标准规范进行操作，提高CAD设计质量，减少错误，提高工作效率。
道路工程CAD制图规定
道路工程CAD制图规定在道路工程领域，CAD 制图是一项至关重要的工作。
它不仅是设计理念的直观表达，更是施工过程中的重要依据。
为了确保 CAD 制图的准确性、规范性和可读性，制定一套明确的制图规定是必不可少的。
一、图纸幅面及格式1、图纸幅面应根据工程规模、复杂程度和绘图比例等因素合理选择。
常用的图纸幅面有 A0、A1、A2、A3 和 A4 等。
2、图纸的格式应符合国家标准，包括图框、标题栏、会签栏等的位置和尺寸。
3、标题栏应包含工程名称、项目名称、图纸名称、绘图比例、绘图日期、设计单位等必要信息。
二、绘图比例1、绘图比例应根据图纸内容和表达的需要进行选择，常用的比例有 1:500、1:1000、1:2000 等。
2、同一套图纸中，各图之间的比例应尽量协调一致，以便于阅读和比较。
3、当需要在一张图纸上绘制不同比例的图形时，应分别标注比例。
三、字体及字号1、图纸中的汉字应采用长仿宋体，字母和数字一般采用单线体。
2、字体的字号应根据图纸的大小和内容的重要程度进行选择，一般标题字的字号较大，说明文字的字号较小。
3、字高的系列为 25、35、5、7、10、14、20mm 等，字宽一般为字高的 07 倍。
四、线条及线型1、道路工程 CAD 制图中常用的线条有实线、虚线、点划线等，每种线型都有其特定的用途。
2、实线用于表示可见轮廓线，虚线用于表示不可见轮廓线，点划线用于表示中心线、对称线等。
3、线条的宽度应根据图纸的比例和内容的重要程度进行选择，一般粗线的宽度为 05~2mm，细线的宽度为 025~05mm。
五、图层管理1、为了便于对图纸内容进行管理和修改，应合理设置图层。
2、每个图层应具有明确的名称和属性，如颜色、线型、线宽等。
3、不同类型的图形元素应分别放置在不同的图层中，如道路中心线、道路边线、标注等。
六、标注1、尺寸标注应准确、清晰、完整，包括尺寸线、尺寸界线、尺寸数字和箭头等。
2、尺寸数字的大小应与字体的字号相协调，尺寸单位应统一。
CAD制图规范
CAD制图规范第一篇：CAD制图规范施工图制图规范CAD制图规范一此规范主要是针对最终详细施工图的绘制人员提出的一些具体要求。
一、基本要求1、所有设计输出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a、图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
b、图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位等。
c、图纸目录是整套图纸的索引，必须标明：序号、图名、图号2、每张图纸须编制图名、图号、比例、时间。
3、打印图纸按需要，比例出图。
二、常用制图方式（一）制图比例常用制图比例统一规范为：1 : 100（二）线型1、粗实线：0.3mma、平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）b、室内外立面图的轮廓。
c、建筑装饰构造详图的建筑物表面线。
2、中实线：0.15-0.18mma、平、剖面图中被剖切的次要建筑构造的轮廓线。
b、室内外平顶、立、剖面图中建筑构配件的轮廓线。
c、建筑装饰构造详图及构配件详图中一般轮廓线。
3、细实线：0.1mma、填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4、细虚线：0.1-0.13mma、室内平面、顶面图中未剖切到的主要轮廓线。
b、建筑构造及建筑装饰构配件不可见的轮廓线。
c、拟扩建的建筑轮廓线。
d、外开门立面图开门表示方式。
5、细点划线：0.1-0.13mma、中心线、对称线、定位轴线。
6、细折断线：0.1-0.13mma、不需画全的断开界线。
（三）线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
三、图纸排列顺序（1）★封面→（2）★施工总说明→（3）★图纸目录与工程概况→（4）★工程项目明细表→（5）★原始平面图→（6）★原平面拆改图→（7）★设计平面布置图→（8）★设计地面材质图→（9）★设计天花布置图→（10）★电位图→（11）★立面图→（12）★详图CAD制图规范二此规范主要是针对3D效果图制作人员提供CAD草图提出的一些具体要求。
CAD制图规范细则
CAD制图规范细则CAD制图人员制图过程中和完毕后，要对以下几点做出检查：一．日期应在图框中注明当日的日期，如若图纸做出修改，便要更改日期，以便对方查找核实二．设计说明每次的施工图要有对应的设计说明，包括：1.工程概况（项目名称、设计单位）2.设计依据3.设计范围4.施工做法与材质要求5.尺寸标注（以mm为单位）6.配合工程（水电、暖通、消防、空调）7.图纸疑问三．目录目录应包括序号、图纸编号、图纸名称及备注，当因施工图纸作出修改而更改图纸顺序时，目录必须也作出相应调整，以确保与图纸对应。
四．物料表表内包括：序号、材质编号、名称（品牌、型号、规格、颜色、作法及所用部位）五．平面部分包括原始平面图、拆除墙体平面图、新增墙体平面图、平面布置图、家具平面图、地坪图、天花图、灯位图、照明线路图、插座图、给排水平面图、给排水系统轴侧图、平面索引图。
此图为原始结构的平面，如若对原结构平面未作墙体调整，此图可。
省略㈡拆除墙体平面1.以原始平面为基础，将需拆除的平面部分，用“填充方式”表示出来。
2.在图右下角引出填充图案及其标注。
3.若拆除的墙体有尺寸要求，需标明尺寸。
㈢新增墙体平面图1.在最终定稿的平面图基础上，将需新增的平面部分，用“填充方式”表示出来。
2.在图右下方，引出填充图案及其标注。
（不要和“拆除墙体”的填充图案重复）3.标明新增墙体的平面位置、尺寸、将其准确定位。
4.新增墙体的种类（不同种类的墙体，要用不同的填充图案表示）⑴轻钢龙骨隔断墙⑵砖墙（红砖和空心砖）⑶轻型墙（一面石材，一面石膏板）⑷石材干挂墙㈣平面布置图1.轴线、轴号、尺寸（分级标注）（其余平面图也要标出轴线、轴号、尺寸、以便查找）2.每个房间和空间，都要做出最佳方案的平面布置，以准确的实际尺寸为依据。
3.画出墙面石材干挂、木作造型、木作墙面、瓷砖墙面以及一些背景造型的完成面，并标明其突出原始墙面的尺寸。
4.每处空间必须有名称，不致混淆。
建筑工程CAD制图规范(2024)
2024/1/29
7
常见问题及解决方法
图层管理混乱
合理设置图层，遵循一定的命名规则，方便图层 的管理和查找。
图形比例失调
在绘制图形时，注意保持适当的比例关系，避免 出现比例失调的情况。
ABCD
2024/1/29
字体和标注不规范
统一使用规定的字体和标注样式，保证图纸的规 范性。
忽视打印输出效果
在制图过程中要考虑打印输出的效果，合理设置 打印参数，确保图纸的清晰度和可读性。
建筑工程CAD制图规 范
2024/1/29
1
• CAD制图基本概念与原则 • 建筑工程CAD制图基础设置 • 建筑工程各类图纸绘制要点 • 建筑工程CAD制图中的协作与沟
通
2024/1/29
目录
2
• 建筑工程CAD制图审核与修改流 程
• 总结：提高建筑工程CAD制图水 平
目录
2024/1/29
3
制定明确的反馈流程和时间节点，确保审核 人员能够及时将修改意见反馈给制图人员。
执行情况回顾
定期对修改意见反馈机制的执行情况进行回 顾和总结，发现问题及时进行调整和改进。
2024/1/29
32
持续改进，提高制图质量
加强培训和学习
定期组织制图人员进行CAD制图规范和技能的培训和学习，提高制图 人员的专业水平。
03
线型、线宽使用不规范，导致图纸难以辨认
28
审核过程中常见问题及处理方法
文字标注不清晰，字体大小不合适
尺寸标注错误或遗漏
2024/1/29
图框、标题栏等不完整或格式不正确
29
审核过程中常见问题及处理方法
01 处理方法
02
CAD工程制图规则
Q/MR 美的热水器公司企业标准Q/MRJ02.2-1-2006替代Q/MRJ02.2-1-2003CAD工程制图基本规则2006-04-01发布2006-04-01实施佛山市美的热水器制造有限公司发布CAD工程制图基本规则1范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于在计算机中进行显示,绘制的机械工程图样及有关技术文件.本标准适用于本企业机械、电气工程制图以及相关文件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条文。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 14689-1993）图纸幅面和格式GB/T 14690-1993）比例GB/T 14691-1993）字体GB/T ）图线GB/T ）尺寸注法JB/T ）产品图样及设计文件3CAD工程制图的基本设置要求3.1基本原则3.1.1凡在计算机及其外围设备中绘制机械工程图样时,如涉及本标准中未规定的内容,应符合有关的国家标准和规定.3.1.2在机械工程制图中用CAD绘制的接线工程图样,首先应考虑表达准确,看图方便,在完整, 清晰, 准确地表达机件各部分形状的前提下,力求制图简便.3.1.3用CAD绘制机械图样时,尽量采用CAD新技术.图纸幅面与格式在CAD工程制图中所用到的装订边或无装订边的图纸幅面形式见图1。
本企业使用图1中的a版式，基本尺寸见表1。
L L图1表1比例3.3.1 比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
3.3.2 比例的标注绘制同一物体的各视图时，应采用相同比例，并将采用的比例统一填写在标题栏的"比例"项内。
当某视图须采用不同比例绘制时，可在视图名称的下方进行标注。
3.3.3 在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。
3.3.4必要时，也允许选取表3中的比例。
CAD工程制图规则
CAD工程制图规则1 工程制图的基本设置要求用计算机绘制CAD工程图时，按照GB/T中的有关规定。
1.1 图纸幅面与格式在CAD工程制图中所用到的有装订边或无装订边的图纸幅面形式见图1，基本尺寸见表1。
1.2 比例在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。
1.3 字体CAD工程图中所用的字体应做到字体端正、笔画清楚、排列整齐、间隔均匀。
字体与图纸幅面之间的大小关系参见表3。
字体选用范围见表4。
表3 mm表41.4 图线CAD工程图中的基本线型见表5。
屏幕上的图线一般应按表6中提供的颜色显示，相同类型的图线应采用同样的颜色。
表5表61.5 剖面符号CAD工程图中剖切面的剖面区域的表示见表7。
表71.6 标题栏每张CAD工程图均应配置标题栏并应配置在图框的右下角。
标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图2。
CAD工程图中标题栏的格式见图3。
图2图31.7 明细栏CAD工程图中的装配图上一般应配置明细栏，明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，见图4。
装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按幅面A4单独绘出，其顺序应是由上而下延伸。
图42 工程图的基本画法在CAD工程制图中应遵守GB/T中的有关要求。
2.1 工程图中视图的选择表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。
当需要其他视图时，应按下述基本原则选取（1）在明确表示物体的前提下使数量为最小；（2）尽量避免使用虚线表达物体的轮廓及棱线；（3）避免不必要的细节重复。
2.2 视图在CAD工程图中通常有基本视图向视图局部视图和斜视图2.3 剖视图在CAD工程图中应采用单一剖切面、几个平行的剖切面和几个相关的剖切面剖切物体得到全剖视图、半剖视图和局部剖视图。
2.4 断面图在CAD工程图中应采用移出断面图和复合断面图的方式进行表达。
CAD制图标准规范
CAD制图标准规范在当今的工程设计和制造业领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
为了确保设计的准确性、一致性和可读性，遵循一套严格的 CAD 制图标准规范是至关重要的。
首先，让我们来谈谈图层的设置。
图层就像是一个分层的文件夹系统，用于组织和管理不同类型的图形元素。
合理的图层设置可以使图形清晰、易于编辑和打印。
通常，会根据图形的性质将其分为不同的图层，比如轮廓线层、中心线层、标注层、隐藏线层等。
每个图层应有明确的名称和特定的属性，如颜色、线型和线宽。
例如，轮廓线可以设置为黑色、实线、05 毫米线宽，中心线则为红色、点划线、025毫米线宽。
字体的选择和使用也有讲究。
在 CAD 制图中，应使用清晰易读的字体，避免使用过于花哨或难以辨认的字体。
常见的字体如宋体、黑体等。
字体的大小应根据图纸的比例和内容的重要性进行选择。
一般来说，标题栏中的字体较大，而标注和注释中的字体相对较小。
同时，要注意字体的比例和间距，以保证文字的整齐美观。
尺寸标注是 CAD 制图中非常重要的一部分。
标注应准确、清晰地反映出图形的尺寸和几何关系。
尺寸线应使用细实线，箭头应大小适中、清晰明确。
标注的数字应位于尺寸线的上方或旁边，且与尺寸线对齐。
对于圆和圆弧的标注，应使用直径标注或半径标注，并在数字前加上相应的符号。
此外，标注的位置应合理布局，避免相互遮挡或与图形元素混淆。
图形的比例也是需要重点关注的。
在绘制 CAD 图时，应根据实际情况选择合适的比例，以确保图形能够在图纸上清晰地展示出来。
常用的比例有 1:1、1:2、1:5 等。
比例一旦确定，就应在图纸上明确标注出来。
在不同比例的图纸中，尺寸标注的数值应保持不变，只是图形的大小会相应缩放。
线条的类型和线宽的设置同样不容忽视。
实线用于表示物体的可见轮廓，虚线用于表示隐藏部分或不可见轮廓，点划线常用于中心线和对称线等。
线宽的选择应根据图形的重要性和复杂程度来确定，一般来说，轮廓线的线宽较粗，而辅助线和隐藏线的线宽较细。
