PCB制版毕业设计

PCB制版毕业设计在电子工程领域，PCB（Printed Circuit Board，印制电路板）制版是一项至关重要的技术。

它是电子产品实现功能的基础，承载着电子元件之间的连接和信号传输。

我的毕业设计就围绕着 PCB 制版展开，通过这一过程，我深入了解了 PCB 设计的原理、流程和实际应用。

PCB 制版的第一步是明确设计需求。

这包括确定电路板的功能、尺寸、层数、工作频率、信号完整性要求等。

例如，如果是设计一个用于高速数字信号处理的 PCB，就需要特别关注信号的传输速度和完整性，可能会选择多层板，并采用特殊的布线策略。

接下来是原理图设计。

原理图就像是 PCB 的蓝图，它展示了各个电子元件之间的电气连接关系。

在绘制原理图时，需要选择合适的元件符号，并正确连接它们的引脚。

同时，还要为每个元件添加准确的封装信息，以便后续的 PCB 布局布线能够顺利进行。

完成原理图设计后，就进入了 PCB 布局布线阶段。

这是整个 PCB 制版过程中最关键也最具挑战性的环节之一。

在布局时，需要考虑元件的摆放位置，以优化信号走线、减少电磁干扰、提高散热性能等。

例如，高频元件应尽量靠近，敏感元件应远离干扰源。

布线则需要遵循一系列的规则，如最小线宽、线间距、过孔大小等，以确保电路板的电气性能和可靠性。

在布线过程中，还需要进行电源和地线的规划。

电源和地线的分布对整个电路板的稳定性和噪声抑制起着重要作用。

合理的电源和地线布局可以减少电源波动和噪声干扰，提高系统的性能。

此外，为了提高 PCB 的可制造性和可测试性，还需要进行一些特殊的设计。

比如添加测试点，以便在生产过程中进行电路板的测试；设计工艺边，方便电路板的加工和组装。

在 PCB 制版过程中，电磁兼容性（EMC）和信号完整性（SI）是两个需要重点关注的问题。

电磁兼容性是指电子产品在复杂的电磁环境中能够正常工作，且不会对其他设备产生电磁干扰。

为了实现良好的电磁兼容性，需要采取一些措施，如合理的布线、屏蔽、滤波等。

pcb设计知识点大全

pcb设计知识点大全1. 什么是PCB设计？PCB设计（Printed Circuit Board Design）又称印刷电路板设计，是指利用专业电路设计软件根据电路原理图和布局需求，通过布线、电路元器件的放置和连接等步骤来设计电子产品中的印刷电路板。

PCB设计是电子产品制造过程中的一项重要环节，决定了电路板的功能、性能和可靠性。

2. PCB设计流程PCB设计流程包括原理图设计、封装库维护、网络表生成、布局设计、布线设计、设计规则检查、信号完整性分析等多个环节。

其中，原理图设计是整个设计流程的基础，通过绘制完整的原理图，明确电路板上的元器件连接关系。

封装库维护负责维护元器件的封装库文件，确保使用正确的封装。

网络表生成将原理图转化为电路网表，用于后续的布局和布线设计。

布局设计是根据电路板上的元器件尺寸和布局要求，确定元器件的相对位置。

布线设计则是将各个元器件之间的连接线进行布线，确保信号传输的可靠性。

设计规则检查和信号完整性分析则是在布线完成后进行的，用于验证设计是否符合规范并优化信号传输的品质。

3. PCB设计注意事项在进行PCB设计时，需要注意以下几点：(1) 元器件布局：合理安排元器件的位置，减少信号干扰和电磁辐射。

(2) 信号走线：注意信号线的长度、走向和宽度，避免信号串扰和阻抗失配。

(3) 电源和地线：保持电源和地线的宽度足够，避免电源噪声和接地回流问题。

(4) 高速信号处理：对于高速信号，需要特别注意信号完整性和时序约束。

(5) 散热设计：对于功率较大的元器件，需考虑散热问题，合理设计散热器和散热通路。

(6) EMI设计：合理规划PCB布局，减少电磁干扰问题。

4. 常用的PCB设计软件PCB设计软件根据不同的需求和使用习惯，有多种选择。

以下是常用的PCB设计软件：(1) Altium Designer：功能强大，适用于中小规模的电路板设计。

(2) Eagle：易于上手，适用于初学者，拥有大量的元器件库文件。

pcb岗位职责

pcb岗位职责PCB即Printed Circuit Board的缩写，翻译为印刷电路板。

在电子行业中，PCB是一种重要的组成部分，广泛应用于电子设备的制造和组装过程中。

PCB岗位扮演着关键的角色，负责设计、开发、制造和维护PCB，保证其正常的运行和稳定性。

以下是PCB岗位的主要职责和技能要求。

一、PCB设计PCB设计是PCB岗位的核心职责之一。

PCB设计者负责将电子设备的电路图转化为实际的PCB布局，确保电子元件之间的正确连接。

PCB设计者需要掌握电子器件的性能和规格，具备良好的电路理论知识和电子设计能力。

此外，PCB设计者还需要熟悉相关的设计软件，如Altium Designer、CAD等，能够熟练运用这些工具进行PCB设计和布局。

二、PCB制造PCB制造是PCB岗位的另一个重要职责。

PCB制造者负责将设计好的PCB布局转化为实际的印刷电路板。

PCB制造者需要熟悉PCB制造过程中的各种工艺和制造设备，如腐蚀、镀金、焊接等，能够正确地操作和控制这些工艺和设备，确保PCB的质量和性能。

同时，PCB 制造者还需要严格遵守相关的制造标准和流程，保证PCB的制造符合规定的要求。

三、PCB测试和维护PCB测试和维护是PCB岗位的重要职责之一。

PCB测试员负责对已制造完成的PCB进行严格的测试和检验，确保其符合设计要求和质量标准。

PCB测试员需要熟练掌握各种测试设备和方法，能够准确地进行测试和检验，并对测试结果进行分析和处理。

此外，PCB测试员还需要进行PCB的维护和修理工作，确保其正常的运行和稳定性。

四、PCB技术支持和解决方案PCB岗位还涉及到技术支持和解决方案的提供。

PCB技术支持工程师负责解决PCB设计和制造过程中的技术问题和困难，为设计者和制造者提供技术咨询和支持。

PCB技术支持工程师需要具备扎实的电子技术知识和丰富的经验，能够快速定位和解决各种技术问题，并提供合适的解决方案。

五、团队合作和沟通协调能力PCB岗位需要具备良好的团队合作和沟通协调能力。

pcb的平面设计原则

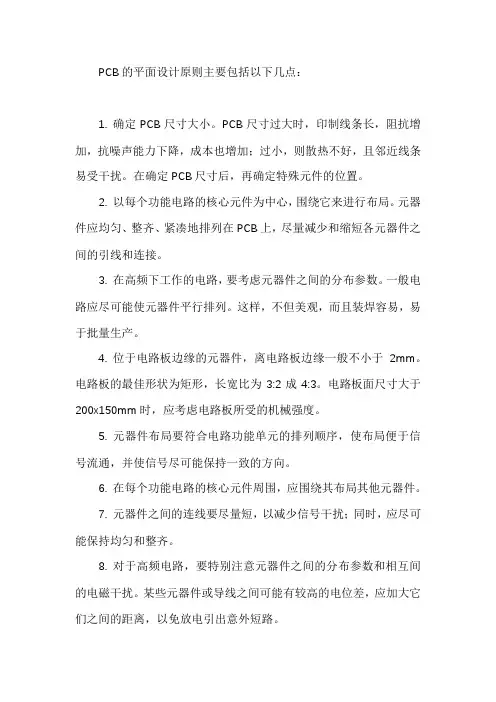

PCB的平面设计原则主要包括以下几点：1. 确定PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB尺寸后，再确定特殊元件的位置。

2. 以每个功能电路的核心元件为中心，围绕它来进行布局。

元器件应均匀、整齐、紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。

3. 在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件平行排列。

这样，不但美观，而且装焊容易，易于批量生产。

4. 位于电路板边缘的元器件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形，长宽比为3:2成4:3。

电路板面尺寸大于200x150mm时，应考虑电路板所受的机械强度。

5. 元器件布局要符合电路功能单元的排列顺序，使布局便于信号流通，并使信号尽可能保持一致的方向。

6. 在每个功能电路的核心元件周围，应围绕其布局其他元器件。

7. 元器件之间的连线要尽量短，以减少信号干扰；同时，应尽可能保持均匀和整齐。

8. 对于高频电路，要特别注意元器件之间的分布参数和相互间的电磁干扰。

某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。

9. 需要安装特殊元件的地方，要遵守相应的规定和原则，例如在高频下工作的元件要尽量短，发热元件不能靠得太近等。

10. 在PCB设计中还需考虑元件的发热和散热问题，要合理安排元件的排列和布局，以利于散热。

这些原则都是为了提高PCB设计的效率和可靠性，降低成本并提高产品质量。

如有需要，建议咨询专业PCB设计师获取更具体的建议和信息。

《PCB板设计》课件

电源线与地线布线
电源线设计
根据电路的功耗和电压需求，合理规划电源线的宽度和布局，确保电源供应的稳定性和可靠性。
地线设计
地线是PCB板的重要参考平面，应合理规划地线的布局和连接方式，降低电磁干扰和ห้องสมุดไป่ตู้号失真。
信号线布线
信号分类
根据信号的特性和重要性，将信号线分为高速信号、低速信号和模拟信号等，以便采取不同的布线策略。
要点一
总结词
防震设计是提高PCB板抗机械冲击能力的重要措施，对于可能受到机械震动或冲击的应用场景尤为重要。
要点二
详细描述
通过在PCB板的关键元件和结构处增加防震垫、加强PCB 板的结构强度等措施，可以有效减小机械震动对PCB板的影响。此外，还可以采用特殊的封装方式和材料来提高 PCB板的抗冲击能力。
电源和接地线宽
根据电流大小选择合适的线宽，以满足电源和接地的需求。
电源和接地层设置
多层PCB板应设置专门的电源和接地层，以减小层间干扰和节约空间。
信号线布局
信号线分类
信号线可分为高速信号线、低速信号线和模拟信号线等，应根据不同类型的信号线采取不同的布局策略。
信号线走向
信号线应尽量减少弯曲和交叉，以减小信号损失和干扰。
THANKS
感谢观看
信号完整性考虑
在布线过程中，应考虑信号的反射、串扰、时序等因素，采取措施减小这些影响，保证信号的完整性。
差分信号布线
差分信号的特点
差分信号是传输速率高、抗干扰能力强的信号，通过在PCB 板上合理布线，可以减小电磁干扰和共模噪声的影响。
布线要点
在差分信号线的布线过程中，应保持线宽、间距等参数一致，避免交叉和锐角转弯，同时采用对称的布局方式，以提高信号的传输质量。

pcb设计基本概念

PCB（Printed Circuit Board，印制电路板）设计的基本概念主要包括以下几个方面：
电路原理图设计：这是PCB设计的基础，需要将电子设备中的元件和电路按照一定的规则进行布局和连接，以达到预期的功能和性能要求。

元件布局：根据电路原理图，将元件放置在PCB上，并按照电路连接关系进行合理的布局。

布线：根据电路原理图和元件布局，使用导线将元件连接起来，形成电路。

布线需要考虑导线的长度、宽度、走向、弯曲半径等因素，以满足电路性能和电磁兼容性的要求。

焊盘和过孔设计：焊盘是用于连接元件引脚和导线的金属化孔，过孔则是连接不同层之间导线的通道。

焊盘和过孔设计需要根据元件引脚和连接要求进行合理的设计，以保证焊接质量和电路性能。

层设计：多层PCB可以提供更多的布线空间和电气连接，但也增加了设计的复杂度。

层设计需要考虑元件布局、布线需求、信号完整性等因素，合理规划不同层的用途和布线要求。

电磁兼容性设计：PCB设计需要考虑电磁兼容性，包括减小干扰、提高信号完整性等方面。

电磁兼容性设计可以通过合理的元件布局、布线、接地设计等措施来实现。

可靠性设计：可靠性设计是保证PCB在各种工作环境下都能稳定工作的关键。

可靠性设计需要考虑元件的耐温、抗震、抗腐蚀等因素，同时保证电路的稳定性和可靠性。

以上是PCB设计的基本概念，实际设计过程中还需要考虑生产工艺、制造成本等因素，以达到最优的设计效果。

PCB设计规范范文

PCB设计规范范文PCB（Printed Circuit Board）是电子产品中不可或缺的关键组件之一、它承载着电子元件并提供电气连接，为电子设备的正常运行提供支持。

为了确保PCB的正常工作和受到适当的维护，有一套规范和指南来指导PCB的设计和生产。

以下是一些常见的PCB设计规范：1.尺寸规范：PCB的尺寸应根据实际应用需求进行设计，并应考虑到电子产品的外部尺寸要求。

尺寸的准确性对于PCB和组装工艺的成功都至关重要。

2.电气规格：PCB设计应符合应用需求的电气规范。

其中包括电压、电流、频率等参数的限制。

电气规格的合理设计可以确保电路的稳定性、可靠性和性能。

3.材料选用：PCB的材料选择应考虑到产品应用场景和要求，包括高温环境、潮湿环境、抗震性能等。

常见的PCB材料有FR-4、铝基板、陶瓷基板等。

4.敏感电路隔离：PCB设计中敏感电路应与其他电路隔离，以避免相互之间的干扰。

敏感电路包括模拟电路和高频电路。

5.地线规划：良好的地线规划可以降低电路中的噪声和干扰。

地线应尽可能宽，避免共线回流路径，减小回流电流的磁场。

6.线宽距规范：PCB中导线的线宽和间隔距离应根据电流和电压要求设计。

较大的电流需要较宽的线宽，较大的电压需要较大的间距。

7.最小孔径：PCB设计中应注意最小孔径的限制，以确保钻孔的准确性和稳定性。

通常情况下，最小孔径应大于钻头直径的两倍。

8.贴片元件安装规范：PCB设计中应合理安排贴片元件并留出足够的安装空间。

贴片元件的布置应符合组装工艺的要求，并确保元件之间的电气连接。

9.GPIO引脚排列：PCB设计中应按照IC的GPIO引脚功能进行排列。

相同功能的引脚应相邻，以方便信号的连接和布线。

10.PCB标记和标识：PCB设计中应包含元件的标记和标识。

标记包括元件的名称和编号，以方便组装和维护。

11.焊盘设计：PCB设计中应合理设计焊盘，确保良好的焊接质量。

焊盘的尺寸和形状应适应元件的尺寸和引脚间距。

《PCB板设计》课件

PCB元件的布局
介绍PCB元件布局的关键原则和技巧，如电磁兼容性、热管理和机械强度等。
PCB元件的位和布局设计
讨论PCB元件在板上的位置和布局，如靠近输入和输出引脚、信号分组和地孔方案等。
PCB的设计规则和约束
1
PCB的设计规则
介绍PCB设计的一些基本规则，如间距、走线宽度和最小孔径等。
分享实际项目中遇到的PCB设计问题，并提供相应的解决方案和经验。
展望未来PCB板设计的趋势和发展
探讨未来PCB板设计的趋势，如高速信号、灵活电路和碳基材料等。
《PCB板设计》PPT课件
# PCB板设计 PPT课件大纲 ## 介绍PCB板设计 - 什么是PCB板设计 - PCB板设计的基础知识 - PCB板设计的应用场景
PCB板设计的工具和环境
PCB设计软件
介绍常用的PCB设计软件，如Altium Designer、Eagle、 PADS等，并推荐适合不同项目的软件选择。
分享PCB设计中的一些标准和良好的设计习惯，以确保PCB的质量和可靠性。
3 PCB的质量控制和测试
探讨PCB制造过程中的质量控制和测试方法，如AOI、ICT和总结PCB板设计在电子产品开发中的重要作用和广泛应用。
分享实践中遇到的问题和解决方案
PCB设计流程
探讨PCB设计的一般流程，包括原理图设计、布局设计、布线设计和生成Gerber文件等。
PCB设计人员需要具备的技能
分析PCB设计人员需要具备的技能和能力，如电路设计、机械设计和信号完整性分析等。
PCB的布局和设计
PCB的布局技巧
介绍PCB布局的关键技巧，如分区布局、信号完整性和EMC设计考虑等。

PCB设计工作流程

PCB设计工作流程PCB（Printed Circuit Board）设计是电子产品设计中的重要环节，负责将电子元件和元器件连接起来，使得电子产品能够正常工作。

PCB设计工作流程可以分为以下几个步骤：需求分析、原理图设计、元件选型、布线、设计验证和制造文件生成。

首先是需求分析阶段。

在这个阶段，设计师需要和客户进行沟通，了解客户的需求和产品的设计要求。

这包括产品的功能、性能指标、尺寸要求、工作环境等。

同时，设计师还需要了解电子产品的应用场景和市场需求，以便在后续的设计中考虑到这些因素。

接下来是原理图设计阶段。

在这个阶段，设计师将根据客户的需求和产品的设计要求，绘制出整个电路的原理图。

原理图是电子电路的逻辑表示，用于描述电路中各个元件的连接关系和工作原理。

在绘制原理图时，设计师需要选择合适的EDA（Electronic Design Automation）工具进行设计，如Altium Designer、Cadence等。

在原理图设计完成后，接下来是元件选型阶段。

在这个阶段，设计师需要根据原理图中的元器件，选择合适的电子元件进行采购。

元件的选型需要考虑到产品的性能要求、可靠性以及成本等因素。

设计师需要进行元件价格比较、供应商调研等工作，确保选取到合适的元件。

元件选型完成后，进入布线阶段。

在这个阶段，设计师将根据原理图和选取的元器件，进行电路的布线设计。

布线是将电子元件和元器件连接起来并进行优化布局，以保证电路的正常运行。

布线设计需要考虑到电路的信号完整性、电磁兼容等因素。

设计师需要利用EDA工具进行布线设计，并进行布线规则约束和信号仿真验证，确保电路的可靠性和稳定性。

布线完成后，接下来是设计验证阶段。

在这个阶段，设计师需要进行电路的检查和验证。

包括网络拓扑检查、电气规则检查、信号完整性检查、电磁兼容性检查等。

设计师还需要进行电路的功能验证和性能测试，并对测试结果进行分析和优化，确保电路满足设计要求。

最后是制造文件生成阶段。

PCB设计

1、放置与结构有紧密配合的元器件，如电源插座、指示灯、开关、连接器等。 2、放置特殊元器件，如大的元器件、重的元器件、发热元器件、变压器、IC等。 3、放置小的元器件。
1、电路板尺寸和图纸要求加工尺寸是否相符合。 2、元器件的布局是否均衡、排列整齐、是否已经全部布完。 3、各个层面有无冲突。如元器件、外框、需要丝印的层面是否合理。 3、常用到的元器件是否方便使用。如开关、插件板插入设备、须经常更换的元器件等。 4、热敏元器件与发热元器件距离是否合理。 5、散热性是否良好。 6、线路的干扰问题是否需要考虑。
设计步骤
放置顺序
布局设计
布局检查
在PCB中，特殊的元器件是指高频部分的关键元器件、电路中的核心元器件、易受干扰的元器件、带高压的元器件、发热量大的元器件，以及一些异性元器件，这些特殊元器件的位置需要仔细分析，做带布局合乎电路功能的要求及生产的需求。不恰当的放置他们可能产生电路兼容问题、信号完整性问题，从而导致 PCB设计的失败。
Pad
焊盘是PCB设计中最常接触也是最重要的概念，但初学者却容易忽视它的选择和修正，在设计中千篇一律地使用圆形焊盘。选择元件的焊盘类型要综合考虑该元件的形状、大小、布置形式、振动和受热情况、受力方向等因素。Protel在封装库中给出了一系列不同大小和形状的焊盘，如圆、方、八角、圆方和定位用焊盘等，但有时这还不够用，需要自己编辑。例如，对发热且受力较大、电流较大的焊盘，可自行设计成“泪滴状”，在大家熟悉的彩电PCB的行输出变压器引脚焊盘的设计中，不少厂家正是采用的这种形式。一般而言，自行编辑焊盘时除了以上所讲的以外，还要考虑以下原则：
特殊性
Protel封装库内有大量SMD封装，即表面焊装器件。这类器件除体积小巧之外的最大特点是单面分布元引脚孔。因此，选用这类器件要定义好器件所在面，以免“丢失引脚（Missing Plns）”。另外，这类元件的有关文字标注只能随元件所在面放置。

电控pcb设计要点

电控PCB设计要点一、概述电控PCB（Printed Circuit Board）设计是电子工程中非常重要的环节，其设计质量直接影响着电子产品的性能、可靠性和成本。

本文将围绕电路分析、元件布局、电源设计、信号完整性、接地设计、防护设计、调试与测试以及文档整理等方面，详细阐述电控PCB设计的要点。

二、电路分析在开始设计PCB之前，首先要对电路进行分析，明确电路的工作原理、各元件的作用及其相互关系。

此外，还需要对电路中的电流、电压、信号等参数进行初步估算，以便为后续的PCB设计提供依据。

三、元件布局元件布局是PCB设计中非常关键的一步，其合理与否直接影响到电路的性能和可靠性。

在布局时，应遵循“均匀分布、合理分区”的原则，尽量减小元件之间的距离，降低线路的长度和复杂度。

此外，还需要考虑散热、电磁干扰等因素，确保元件布局的合理性。

四、电源设计电源是电路中最重要的部分之一，其设计质量直接影响着整个电路的性能。

在电源设计中，需要考虑电源的稳定性、噪声、功耗等因素，并采取相应的措施进行优化。

例如，采用去耦电容、电源滤波器等手段减小电源噪声，提高电源的稳定性。

五、信号完整性信号完整性是指信号在传输过程中保持其完整性和稳定性的能力。

在PCB设计中，需要考虑信号的传输速率、传输线效应、电磁干扰等因素，并采取相应的措施进行优化。

例如，通过合理设置过孔、调整线宽等手段减小信号延迟和反射，提高信号的完整性。

六、接地设计接地是抑制电磁干扰、提高电路稳定性的重要手段之一。

在接地设计中，需要考虑接地的阻抗、电位差等因素，并采取相应的措施进行优化。

例如，采用多点接地、降低接地阻抗等手段减小接地电位差，提高接地的稳定性。

七、防护设计防护设计是提高电路抗干扰能力的重要手段之一。

在防护设计中，需要考虑电磁干扰、静电干扰等因素，并采取相应的措施进行优化。

例如，通过设置电磁屏蔽层、防静电保护等手段减小干扰的影响，提高电路的稳定性。

八、调试与测试调试与测试是确保PCB设计质量的必要环节。

PCB设计流程

6、布线
高速、关键信号布线通道规划 1、所有信号推荐以GND平面为参考平面。 2、布线至少满足3W以上，避免信号间串扰。 3、差分信号线回路地孔距离在50mil以内。 4、时钟信号的地孔根据实际情况尽量近。 5、信号线越短越好。 6、阻抗保持连续。 7、采用合适的拓扑结构。 8、布线通道上不要有开关电源、晶振等干扰源和敏感电路。
Electrical:电气规则，主要实现信号等长，包括相对长度或绝对长度规则、差分线的长度误差等。
Physical:物理规则，主要实现控制信号线宽和差分线的线宽线间距，以及信号线使用的过孔类型等。
Spacing:间距规则，主要实现信号线的线间距、线到过孔间距、线到焊盘间距等。
Same net spacing:相同网络的间距规则，主要实现同一个网络的线间距，线到过孔间距、线到焊盘间距等。
6、布线原则
布线优先级 1）电源、模拟信号、高速信号、时钟信号和同步信号等关键信号优先。 2）从关系最复杂的器件着手布线，从连线最密集的地方开始布线。 3）尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。必要时应采取屏蔽和加大安全间距等方法。保证信号质量。 4）有阻抗控制要求的网络应布置在阻抗控制层上，须避免其信号跨分割。
原理图
PCB封装
结构图
2、PCB板框绘制
根据已经确定的结构尺寸在PCB设计环境下绘制PCB板框。
结构图导入 File→Import→DXF
PCB板框绘制
导入PCB的结构图
根据结构图绘的板框
3、导网络表
网表是原理图和PCB连接的媒介，将原理图的电气连接关系及封装类型等信息导入PCB内，实现逻辑与物理的连接。

pcb电路板设计及制作流程

pcb电路板设计及制作流程PCB电路板设计及制作流程PCB电路板是现代电子设备中不可或缺的一部分，它是电子元器件的载体，能够实现电路的连接和控制。

在电子产品的设计和制造过程中，PCB电路板的设计和制作是非常重要的一环。

下面将介绍PCB电路板设计及制作的流程。

1. 设计电路原理图在设计PCB电路板之前，需要先设计电路原理图。

电路原理图是电路设计的基础，它能够清晰地表达电路的结构和功能。

在设计电路原理图时，需要考虑电路的功能、性能、稳定性等因素。

2. PCB电路板布局设计在完成电路原理图设计后，需要进行PCB电路板布局设计。

布局设计是将电路原理图转化为PCB电路板的布局图，它能够决定电路板的大小、形状、元器件的位置等。

在布局设计时，需要考虑电路板的可靠性、稳定性、抗干扰性等因素。

3. PCB电路板绘制在完成布局设计后，需要进行PCB电路板的绘制。

绘制是将布局图转化为PCB电路板的绘图文件，它能够决定电路板的线路走向、宽度、间距等。

在绘制时，需要考虑电路板的可靠性、稳定性、抗干扰性等因素。

4. PCB电路板制作在完成PCB电路板的绘制后，需要进行PCB电路板的制作。

制作是将PCB电路板的绘图文件转化为实际的电路板，它包括印刷、蚀刻、钻孔、贴膜等步骤。

在制作时，需要注意电路板的质量、精度、可靠性等因素。

5. PCB电路板测试在完成PCB电路板的制作后，需要进行PCB电路板的测试。

测试是检测电路板的性能、稳定性、可靠性等因素，以确保电路板能够正常工作。

在测试时，需要使用专业的测试设备和工具，对电路板进行全面的测试和检测。

PCB电路板设计及制作流程包括电路原理图设计、PCB电路板布局设计、PCB电路板绘制、PCB电路板制作和PCB电路板测试。

在设计和制作PCB电路板时，需要考虑电路板的可靠性、稳定性、抗干扰性等因素，以确保电路板能够正常工作。

pcb设计标准

pcb设计标准PCB设计标准。

PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，是电子元器件的载体，也是电子元器件的连接器。

在电子产品中，PCB的设计质量直接影响着整个产品的性能稳定性和使用寿命。

因此，制定一套合理的PCB设计标准对于保证产品质量具有重要意义。

首先，PCB设计标准要求合理布局。

在PCB设计中，合理的布局是至关重要的。

良好的布局可以有效减少信号干扰，提高电路的抗干扰能力，提高整体性能。

因此，在设计标准中应规定各种元器件的布局要求，包括相互之间的间距、位置、方向等，以确保电路的稳定性和可靠性。

其次，PCB设计标准要求合理的走线规范。

在PCB设计中，走线是至关重要的一环。

合理的走线可以有效减小电路的传输延迟，提高电路的工作速度和稳定性。

因此，设计标准中应规定走线的宽度、间距、层间距、阻抗控制等要求，以确保电路的传输性能。

另外，PCB设计标准要求合理的引脚布局。

在PCB设计中，引脚布局对于电路的稳定性和可靠性有着重要的影响。

合理的引脚布局可以有效减小电路的串扰和互感，提高电路的抗干扰能力。

因此，设计标准中应规定引脚的位置、方向、间距等要求，以确保电路的稳定性和可靠性。

最后，PCB设计标准要求合理的防护措施。

在PCB设计中，防护措施是至关重要的。

合理的防护措施可以有效减小电路的受损风险，提高电路的使用寿命。

因此，设计标准中应规定防护措施的类型、位置、尺寸等要求，以确保电路的稳定性和可靠性。

综上所述，制定一套合理的PCB设计标准对于保证产品质量具有重要意义。

合理的布局、走线规范、引脚布局和防护措施是PCB设计标准的重点内容，只有严格遵守这些标准要求，才能够保证电路的稳定性和可靠性，从而提高整个产品的性能稳定性和使用寿命。

PCB设计方案分析

PCB设计方案分析PCB设计方案分析PCB（Printed Circuit Board）或印制电路板是电子设备中不可或缺的一部分。

它通过连接电子元件和导线，使电子元件能够相互通信并将信号传输到正确的位置。

设计一块印制电路板是一项复杂并需要细心考虑的任务。

在设计PCB 时，需要考虑许多因素。

这篇文档将介绍PCB 设计方案的分析和如何在设计PCB 时考虑这些因素。

PCB 设计方案分析1.总体框架设计设计PCB 时，首先需要确定所需的PCB 总体框架，以确定PCB 的尺寸、形状和层数。

总体框架设计应该充分考虑PCB 的使用环境、电子元件数量和要求、信号传输类型和频率等因素。

如果PCB 要嵌入任何设备中，请确保PCB 尺寸和形状符合设备中PCB 的空间限制。

2.电路设计电路设计是PCB 设计的关键部分。

它涉及到电路图的转换、元件的选取、信号线的布局和线路距离。

在电路设计方面，需要考虑以下几个因素：元件选取：选取正确的元件非常重要。

电路中的每个元件都需要进行正确的选取和安置，以确保电路正常工作。

例如，一个滤波器的值或电容器的数值如果选错了，那么整个电路将无法正常工作。

信号线的布置：在电路设计时，需要做好信号线的布置。

可以通过减少线路长度、减少信号线排列的稠密度以及使用过滤器等技术来减少信号串扰。

同时，应该将数字和模拟信号分开处理以避免互相干扰。

3. PCB 层级设计在PCB 设计时，需要考虑PCB 的层数。

PCB 的层数影响PCB 的尺寸、价格、功率消耗和EMC（Electromagnetic Compatibility，电磁兼容性）性能。

在确定PCB 的层数时，需要综合考虑以下因素：PCB 的尺寸：PCB 的尺寸直接决定PCB 的层数。

当PCB 上的元件数量和信号线数量较多时，需要增加PCB 的层数以容纳更多元件和信号。

PCB 的功率消耗：PCB 的层数与功率消耗相关。

PCB堆叠越多，电子设备的功率消耗就越大。

PCB设计原则与注意事项

PCB设计原则与注意事项PCB（Printed Circuit Board）是现代电子产品中的重要组成部分，它承载了电子元器件，并提供了电路连接的功能。

在进行PCB设计时，需要遵循一些原则和注意事项，以确保电路的性能和可靠性。

以下是PCB设计的一些原则和注意事项：1.功能分区：将电路按照其功能分区，可以降低不同功能模块之间的干扰，并有利于电路布局和布线的进行。

2.信号完整性：保持信号传输的稳定性和可靠性。

避免信号干扰和噪声，防止信号串扰、反射和时钟抖动等问题。

减小信号传输路径的长度和面积，降低电阻、电感和电容的影响。

3.地线设计：正确处理地线，减小地线的回流电流，避免地线回流电流对信号的干扰。

地线应保持短而宽，且与供电线和信号线保持良好的距离。

4.电源供电：保证电源供电的稳定性和可靠性。

避免电源电压波动，采取适当的滤波和稳压措施。

分析功耗和功率传输路径，确定合理的供电方案，降低电源噪声。

5.电磁兼容：降低电磁辐射和敏感性。

合理设计电路板和元器件的布局，减小电路板和元器件之间的干扰。

避免信号线和电源线和高速信号线之间的平行或交叉布线。

采取地线分割和电源分割等电磁屏蔽措施。

6.元器件选择：选择适合电路设计的元器件。

考虑元器件的尺寸、功耗、温度特性等因素。

选择品质可靠、性能稳定的元器件，避免使用过时或质量不可靠的元器件。

7.PCB布局：合理布局电路板，降低干扰和噪声。

将高频和高速信号线远离干扰源，如电磁器件、时钟信号线等。

避免信号线和供电线相交，尽量采用直线布线，减小线路长度和电磁噪声。

8.PCB布线：合理布线电路板，确保信号传输和供电电流的稳定性。

避免长线和细线，减小电阻和电感的影响，提高信号传输的可靠性。

使用良好的布线规则，如45度和90度轨迹，避免尖锐的转角，减小信号的反射和折射。

9.设计约束：制定合理的设计约束，如电路板的层数、尺寸、连接方式等。

合理安排元器件和印刷标记的位置，方便组装和检测。

PCB设计工艺

布线原则
AXIAL-0.3（数字表示管脚距离）
对应实物电阻的电阻腿，其大小决定于工程中使用电阻的电阻腿粗细
对应实际PCB电路板的焊盘，其大小决定于实际电路板焊盘的大小
IC 封装
类似的封装有：
RAD-0.1
无极性电容电解电容
安规电容
软件中叫丝印层，在电路板中表示绘制在电路板表面的图形。
IC 封装
如此看来，做一块PCB板不难，但要做好一块PCB板却不是一件容易的事情。
后面我们详细讲解PCB板设计。
1.明确设计目标
PCB板设计目标
普通PCB线路板
高频PCB 线路板
小信号处理 PCB线路板
布线有更严格的限制
普通PCB布线
1.布局布线合理整齐； 2.机械尺寸准确无误； 3.减轻传输线负载，或者增强传输线驱动，目的是匹配传输线负载阻抗以防止传输线长线反射；
K. IC去偶电容的布局要尽量靠近IC的电源管脚,并使之与电源和地之间形成的回路最短. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔. L. 用于阻抗匹配目的阻容器件的布局,要根据其属性合理布置.
串联匹配电阻的布局要靠近该信号的驱动端,距离一般不超过500mil. 匹配电阻、电容的布局一定要分清信号的源端与终端,对于多负载的终端匹配一定要在信号的最远端匹配.
元器件布局原则
3.安装与散热：对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感
元件分开放置，必要时还应考虑热对流措施；
大面积敷铜对隔热散热的作用
用于散热
元器件布局经验
1. I/O驱动器件尽量靠近印刷板的边、靠近引出接插件； 2. 时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件； 3. 在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。 4. 继电器线圈处要加放电二极管（1N4148即可）； 5. 布局要求要均衡，疏密有序，不能头重脚轻或一头沉

ad pcb设计流程

ad pcb设计流程
PCB（印刷电路板）设计的基本流程包括以下几个步骤：
1. 定义项目需求和规格：首先需要明确项目的需求和规格，包括电路板的尺寸、层数、布线要求、元件封装等信息。

2. 建立元件库：根据设计需求，建立所需的元件库，包括元件的封装、属性等信息。

3. 规划电路板：根据项目需求和规格，在电路板设计软件中规划电路板，设置电路板的尺寸、层数、布局等参数。

4. 元件布局：根据电路板的布局要求，将元件放置在电路板上，并确保元件之间的间距、方向等符合设计要求。

5. 布线设计：根据元件的布局和连接关系，进行电路板的布线设计，确定布线的路径、宽度、间距等参数。

6. DRC检测：进行设计规则检查（DRC），以确保电路板的设计符合制造要求和电气性能规范。

7. 导出制造文件：根据制造要求，将设计文件导出为制造文件，包括光绘文件、钻孔文件等。

8. 校验和修改：在设计文件导出后，进行校验和修改，确保制造出的电路板符合设计要求。

9. 交付制造：将最终的设计文件交付给制造厂商，进行电路板的制造。

以上是PCB设计的基本流程，具体的设计过程可能会因项目需求和设计软件的不同而有所差异。

PCB设计注意事项

PCB设计注意事项在进行PCB设计时，有一些重要的注意事项需要考虑。

以下是一些重要的事项，以确保PCB设计的成功和可靠性。

1.尽早规划和设计：在开始PCB设计之前，先进行详细的规划和设计，确定电路板的布局和连接方式。

这包括确定电路板的尺寸、组件的安装位置、信号和电源线路的布线等。

这样可以避免后期的设计冲突和问题。

2.组件布局：合理的组件布局对于电路性能和散热效果都非常重要。

布局时应考虑到信号传输的路径和干扰源，将可能产生干扰的组件（如放大器、高频部分等）远离接口和敏感部分。

同时，应保留足够的空间来进行布线和散热。

3.引脚分配：正确的引脚分配可以简化布线，并提高电路板的可靠性和可维护性。

应根据电路的连接方式和信号特性来分配引脚，将输入和输出引脚分开，并避免信号线的交叉和干扰。

4.电源和地线的布局：电源和地线是电路运行的基础，其布局应遵循短、粗、直的原则。

电源线应尽量短且足够粗，以降低线路的电阻、电压降和电磁干扰。

同时，应为地线提供足够的宽度和面积，以确保良好的接地。

5.信号线和电源线的分离：为了防止信号线受到电源线的干扰，应尽量将它们分开布线，并保持足够的间距。

对于特别敏感的电路，可以使用屏蔽罩或差分信号来减少干扰。

6.去耦和滤波电容：在电路中添加适当的去耦电容和滤波电容可以减少电源噪声和干扰。

这些电容应尽量靠近需要去耦和滤波的元件，并且要考虑其合适的电容值和频率响应。

7.信号线的长度和匹配：对于高速数字电路和高频模拟电路，信号线的长度和匹配非常重要。

应尽量保持信号线的长度一致，并采取差分传输或阻抗匹配的措施，以避免信号退化和传输错误。

8.耐压和绝缘：PCB设计中需要考虑到电路中各个元件和线路的耐压和绝缘要求。

应根据电路要求选择适当的绝缘材料和间距，并在需要时添加绝缘层或保护层。

9.环境因素：PCB设计应考虑电路板在使用环境中的温度、湿度和振动等因素。

合理选择材料和元件，并采取适当的防护措施，以确保电路板在不同环境下的可靠性和稳定性。

《PCB设计技巧》课件

遵循行业标准和规范，确保安全和可靠性。
电源线与地线设计
1 2
电源和地线应尽量宽
以减小线路电阻和电感，降低噪声和损耗。
避免出现环路
以减小电磁干扰和射频干扰。
3
考虑电源和地的分割
在多层板中，合理分割电源和地层，提高信号完整性。
信号线布局
遵循信号传输路径
尽量减少信号的反射和延迟。
避免信号线交叉
交叉的信号线可能导致串扰和信号完整性下降。
导出3D模型
指导用户如何将渲染后的3D模型导出为常见格式，如STEP、IGES 等。
06
PCB设计常见问题与解决方案
阻抗问题
阻抗不连续
当信号在传输线中传播时，如果遇到阻抗不连续的情况，会导致信号反射和能量损失。
解决方法
通过合理控制线宽、线间距和介质厚度，确保阻抗连续。在布线时，尽量保持线宽和线间距的一致性。
需要注意的是，内电层分割可能会增加电路板的制造成本和复杂度，因此需要综合考虑其优缺点。
阻抗控制
阻抗控制是确保PCB信号传输质量的关键因素。
通过合理设置PCB上信号线的宽度、间距和介质常数等参数，可以控制信号线的阻抗，以
保证信号的完整性。
阻抗控制需要借助先进的仿真软件进行计算和优化，以确保实际制造的电路板符合设计要求。
绝缘层
防止电子元件之间短路。
丝印层
用于标注元件和电路信息。
电路板类型
单面板
01
只有一面有导电层的电路板。
双面板
02
两面都有导电层的电路板。
多层板
03
由多层导电层和绝缘层组成的电路板。
PCB设计流程
确定设计需求
