传感器接口电路
微传感器与接口集成电路设计
微传感器与接口集成电路设计微传感器与接口集成电路设计是一种交叉学科领域，涉及电子学、物理学、材料科学、机械工程和化学等多个学科，它们的协同作用使得微传感器和集成电路技术在扩展和拓展领域上具有广泛的应用前景。
本篇文章将着重介绍微传感器与接口集成电路设计的概念、原理、发展和应用等方面。
一、微传感器与接口集成电路设计的概念微传感器与接口集成电路是指在集成电路上嵌入微传感器，在同一个芯片上实现传感、信号处理和控制电路的功能。
它可以将各种传感器集成到一个芯片上，实现微型化、低功耗、多参数监测和高性能等多种优势。
与传统的离散器件相比，它具有体积小、重量轻、集成度高、环境适应性好和性能稳定等优点，因此被广泛应用于精密测量、医疗健康、环境检测、安全监控等领域。
二、微传感器与接口集成电路设计的原理微传感器与接口集成电路的设计原理是将传感器的感知元件、信号调理电路、传输接口和数字信号处理电路等功能部件集成在一起，通过微电子加工工艺实现芯片级别的集成化。
传感器的感知元件根据不同的物理量制备，如电容、电阻、感应、压力、温度、湿度、光学等，将感知到的物理量转化为电信号。
信号调理电路实现对传感器信号的放大、滤波、线性化、温度补偿等处理，保证信号质量和可靠性。
传输接口和数字信号处理电路将传感器的信号通过模拟和数字信号转换传输到外部系统中，实现数据的处理和控制。
三、微传感器与接口集成电路设计的发展微传感器与接口集成电路设计的发展与微机电系统（MEMS）技术的发展密切相关。
20世纪80年代，美国斯坦福大学教授Roger T. Howe等人首次在晶圆加工的硅基板上制造了微机械结构，开创了MEMS技术的研究之路。
在此基础上，人们开始将MEMS技术与集成电路技术相结合，开发微传感器和微致动器等微系统。
随着制造技术的不断进步和应用需求的不断增加，微传感器与接口集成电路的可靠性和性能也得到了大幅度的提高和拓展。
四、微传感器与接口集成电路设计的应用微传感器与接口集成电路的应用非常广泛，主要包括以下方面：1.环境监测。
微传感器与接口集成电路设计
微传感器与接口集成电路设计
一、微传感器与接口集成电路的概述
1.1 微传感器的定义与应用
1.2 接口集成电路的定义与应用
二、微传感器设计与制造
2.1 传感器设计的基本原理
2.2 主要传感器类型及其特点
2.2.1 压力传感器
2.2.2 温度传感器
2.2.3 光传感器
2.2.4 加速度传感器
2.3 微传感器的制造工艺
2.3.1 基于MEMS的制造工艺
2.3.2 微纳加工技术在传感器制造中的应用
2.3.3 传感器表面微纳加工技术的发展趋势
三、接口集成电路设计原理
3.1 接口电路的主要功能
3.2 接口电路的设计方法
3.2.1 信号放大电路设计
3.2.2 高精度ADC设计
3.2.3 模数转换器设计
3.3 接口电路的选择与优化
3.3.1 传统接口电路的选择
3.3.2 集成接口电路的选择
3.3.3 接口电路的性能优化方法
四、微传感器与接口集成电路设计的关键技术
4.1 微传感器与接口集成电路的耦合方法
4.2 接口电路的功耗优化技术
4.3 微传感器与接口集成电路的封装与测试
五、微传感器与接口集成电路设计的挑战与发展趋势
5.1 器件尺寸与性能的折中
5.2 集成度与功耗的平衡
5.3 新材料的应用与工艺的优化
5.4 微传感器与接口集成电路在智能物联网中的应用前景
六、结论
6.1 微传感器与接口集成电路设计的重要性
6.2 总结微传感器与接口集成电路设计的关键技术
6.3 展望微传感器与接口集成电路设计的未来发展方向。
传感器接口
1-wire温度传感器LTM8877接口1-wire的原理及工作过程：1-wire总线仅用一根数据线与外围设备进行信息的交互，工作电源完全从总线上获取，不需要单独的电源支持，允许直接插入热/有源设备；宽广的工作范围（2.8V~5.25V，-40~+85）；每个器件都有通过工厂光刻的64位ROM ID，是唯一的识别，它存储在只读的ROM中。
通过唯一的64位器件序列号和网络操作协议，1-wire存储器允许挂接在同一条1-wire总线上，并可独立工作，主控制器通过每个器件的唯一的ROM ID来识别与之通信的从设备。
ROM ID由8位校验码，48位序列号和8位家族码组成，家族码标示了此1-wire设备的类型，序列号标示此设备的ID，校验码用于保证通信的可靠性。
1-wire设备在工作时不能主动发送数据，只有在主控器对其进行命令指示时才会响应。
通常的1-wire设备都有两套命令，一套命令操作设备内部的ROM，包括读，匹配，搜索等命令，但不包括写命令。
ROM中的内容由厂家写入，用户不得更改，通信时，总线控制器先发出一个“复位”信号以使总线同步，然后选择受控制器件进行随后的通信。
既可以通过选择一个特定的受控器件（利用该设备的ROM ID进行选择）或者通过半搜索法找到总线上的下一个受控件来实现，也可以选择所有的受控器件，一旦一个特定的器件被选中，那么在总线控制器发出下一次“复位”信号之前，所有的其他器件都被挂起而忽略随后的通信。
如果1-wire从设备与主控制器尚未建立连接，则不能进行数据的传输；一旦成功建立，1-wire从设备将数据线置为低电平，以此通知主控制器已经建立了连接，等待接收命令，这个脉冲称为在线脉冲。
主控制器也可以通过发送“复位”信号使数据线变为低电平。
当从设备接收到“复位”信号时，通过检测数据线的电平状态，可在数据线变为高电平后立即发出一个在线脉冲。
主设备和从设备之间的通信是半双工的双向通信。
小结一下，所有的1-wire通信器件所使用的不同的API有着共同的特性，这反映出源于协议的信息交换的原理，下面通过不同API功能进行分类：大多数的1-wire器件具有存储器，尽管存储器的输入输出功能并不适用于所有器件，但我们还是把它们分为一个通用的API集。
三、电阻式传感器接口电路的设计

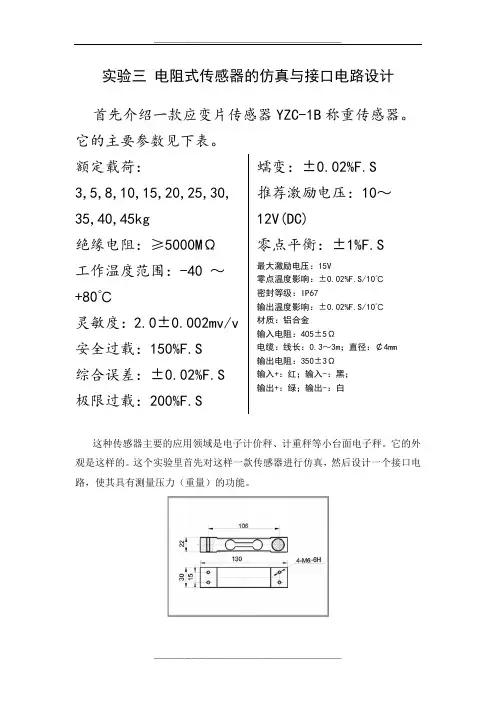

实验三电阻式传感器的仿真与接口电路设计首先介绍一款应变片传感器YZC-1B称重传感器。
它的主要参数见下表。
额定载荷：3,5,8,10,15,20,25,30, 35,40,45kg绝缘电阻：≥5000MΩ工作温度范围：-40 ～+80℃灵敏度：2.0±0.002mv/v 安全过载：150%F.S综合误差：±0.02%F.S 极限过载：200%F.S 蠕变：±0.02%F.S推荐激励电压：10～12V(DC)零点平衡：±1%F.S最大激励电压：15V零点温度影响：±0.02%F.S/10℃密封等级：IP67输出温度影响：±0.02%F.S/10℃材质：铝合金输入电阻：405±5Ω电缆：线长：0.3～3m；直径：￠4mm 输出电阻：350±3Ω输入+：红；输入-：黑；输出+：绿；输出-：白这种传感器主要的应用领域是电子计价秤、计重秤等小台面电子秤。
它的外观是这样的。
这个实验里首先对这样一款传感器进行仿真，然后设计一个接口电路，使其具有测量压力（重量）的功能。
电阻应变片的工作原理基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。
应变片是由金属导体或半导体制成的电阻体，其阻值随着压力的变化而变化。
对于金属导体，导体变化率△R/R的表达式为:△ R/R ≈(1＋2μ)ε式中μ为材料的泊松系数；ε为应变量。
通常把单位应变所引起电阻值相对变化称作电阻丝的灵敏系数。
对于金属导体，其表达式为:K＝△R/R＝(1＋2μ)所以△R/R＝Kε。
在外力作用下，应变片产生变化，同时应变片电阻也发生相应变化。
当测得阻值变化为ΔR时，可得到应变值ε，根据应力与应变关系，得到应力值为:σ＝Eε式中：σ为应力；ε为应变量（为轴向应变）；E为材料的弹性模量（kg／mm2）。
又知，重力G与应力σ的关系为G＝㎎＝σs 。
式中：G为重力；S为应变片截面积。
电路基础原理传感器与电路的接口设计与应用
电路基础原理传感器与电路的接口设计与应用在现代科技的高速发展下，传感器的应用越来越广泛。
传感器是将非电信号转换为电信号的装置，它能将物理量或化学量转换为有关的电信号。
这些电信号经过电路的处理后，可以用来控制各种设备，实现自动化控制。
本文将围绕电路基础原理、传感器与电路的接口设计和应用来展开论述。
一、电路基础原理电路是物理学中的一个重要概念，它是由导体和电子器件组成的路径，可以使电流在其中流动。
电路基础原理研究电流、电压和电阻之间的关系。
其中，欧姆定律是最基本的电路定律，它描述了电流和电压之间的关系，即电流等于电压与电阻之比。
根据欧姆定律，我们可以计算电路中的电流、电压和功率等参数。
在电路设计中，我们还需要掌握串、并联电路的原理。
串联电路是将电子器件依次连接在一起，电流在其中依次通过。
并联电路是将电子器件并联连接，电流在其中分流。
根据串并联电路的原理，我们可以灵活地设计各种电路结构，满足实际需求。
二、传感器与电路的接口设计传感器是一种能够感知并采集信息的装置。
根据测量原理的不同，传感器可以分为力传感器、温度传感器、压力传感器等多种类型。
传感器与电路的接口设计是将传感器与电路连接起来，使其能够正常工作。
一般来说，传感器的输出信号为模拟信号，而电路的输入信号为数字信号。
因此，我们需要通过模数转换器（ADC）将传感器的模拟信号转换为数字信号，然后通过数字信号处理器（DSP）或微控制器（MCU）进行处理。
在传感器与电路的接口设计中，我们还需要考虑信号调理和滤波。
信号调理是指通过放大、移位等操作改变信号的幅值和形态，以适应电路的输入要求。
滤波则是指去除信号中的噪声和杂波，提高信号的质量和可靠性。
三、传感器与电路的应用传感器与电路的应用广泛存在于各个领域。
在工业自动化中，传感器可以用来监测和控制生产过程中的温度、压力、湿度等参数，提高生产效率和产品质量。
在智能家居中，传感器可以用来实现家庭安防、智能灯光控制、自动化家电控制等功能，为人们提供更舒适、便捷的生活环境。
压力传感器接口电路
08新增内容压力传感器的接口电路利用应变式力传感器制作的智能压力测试系统结构如图1所示。
该系统可测试和显示压力数值，精度达到6位有效数字。
图1 智能压力测试系统结构框图1． 力传感器与单片机接口的硬件设计智能压力测试系统由5个模块构成，它们是测量电路、差动输入模块、调理放大模块、A/D 转换模块、单片机和显示模块。
（1） 力的测量电路如图2所示为应变片电桥测量原理电路图，由应变电阻R 1和另外3个电阻R 2、R 3、R 4构成桥路。
当电桥平衡时（积电阻应变片未受力作用时），R 1=R 2=R 3=R 4=R ，此时电桥的输出V 0=0；当应变片受力后，R 1发生变化，使1324R R R R ⨯≠⨯,电桥输出00V ≠，并有 00144K R V V V Rε≈±≈±（2） 差动输入模块和调理放大模块在许多需要A/D 转换和数字采集的单片机系统中，很多情况下，传感器输出的模拟信号都很弱，必须通过一个模拟放大器对其进行一定倍数的放大，才能满足A/D 转换器对输入信号电平的要求。
这种情况下，就必须选择一种符合要求的放大器。
在这里选择如图3所示的电路，差动输入模块由LM324中的两个运算放大器A （V 1）和B （V 1）构成，该电路具有共模抑制比高和调节方便的特点，从差动放大器输出的信号送调理滤波电路进一步放大和整理，可以将微弱的压力信号放大到满足A/D 转换的要求。
若用500g （生产厂家型号如此标注）量程的压力传感器，在空载时，可设定调理放大电路输出模拟量为0.0V ，若压力为500g ，输出模拟量为4.0V ，则平均每2.5g 对应1LSB 变化量，对应电压变化值为0.02mV .图3 差动输入模块和调理放大模块电路（3） A/D 转换模块A/D 转换模块是将前级放大电路输出的模拟信号转换为数字信号，以便单片机处理。
A/D 转换电路由ADC0809承担。
（4） 单片机和显示模块单片机采用MCS-51系列的80C51，显示电路采用串行驱动，用74LS164直接驱动LED 数码管。
微压力传感器接口电路设计
（ ４ ）
，式
式 （ 为 电桥转换 原理 的一 般形 式 。 Ａ 为 电桥输 出 电压 。作 为全等 臂 电桥 ，△ ＝△ ＝ ４）
（ ）变 为 △ ＝Ｕ ４ Ｋｃ。
２ 微 压 力传 感 器 接 口申。 路
应 用微压 力传感 器对 压力 的感 应特 性 ，将 压力 转换 为
值。
当有压力时各桥臂的电阻状态都将改变 ，电桥 的电压输出会有变化 。
：
‘ Ｉ＋ Ｒ２ ＋ 尺４１ Ｒ３ ｆ Ｌ一 Ｒ
．
（） １
式中：
为输 出电压 ， 为输入 电压 。
当输入电压一定且 Ａ ， ｅ 《 ． ， 时
ｄＵ ： ” Ｏ Ｒｌ
＝ ｄｌ堡 ｄ２盟 ｄ３翌 ｄ Ｒ－ 盟 ｔ － Ｒ Ｒ＋ Ｒ ４
工艺制造出的压力传感器往往存在 ：零点输 出和零点温漂 ，灵敏度温漂 ，输出信号非线性 ，输出信号幅值 低或不标准化等问题 。本文的研究工作 ，主要集 中在以下几个方面 ：
（） １ 介绍微压力传感器接 口电路总体方案设计 、系统的组成和工作原理 。 （） ２ 系统的硬件设计 ， 介绍主要硬件的选型及接 口电路 ， 包括 ＡＤ转换 电路 、 ／ 单片机接 口电路 、 ６２ １０
电路 、放大 电路 、ＡＤ转换 电路 、Ｌ Ｄ显 示 电路 。 ／ Ｃ
２１ 电桥 放大 电路 ．
图 ｌ 微 压力 传感 器接 口电路框 图
由于所 测 出的微压 力传感 器 两端 的
电压信号较弱 ， 所以电压在进行 ＡＤ转 ／
换 之前必须 经过放 大 电路 的放 大 （ 图 见
２ ｏＮ １８由 ３ Ａ １ Ｉ 个运算放大器组成差分 放 大结构 ，内置输 入 过压保 护 ，且 可通
如何设计一个简单的气体传感器电路
如何设计一个简单的气体传感器电路设计一个简单的气体传感器电路是一项重要且有挑战性的工程任务。
通过传感器检测特定气体的存在并将其转换为电信号，可以实现对气体浓度的测量和监测。
下面将介绍如何设计一个简单而高效的气体传感器电路。
一、器件选择在设计气体传感器电路之前，首先需要选择合适的传感器器件。
常用的气体传感器包括电化学传感器、半导体传感器、红外传感器和PID传感器等。
这些传感器根据不同的工作原理和灵敏度范围适用于不同的气体检测。
二、传感器接口电路设计传感器与接口电路是实现气体浓度测量的关键部分。
一般来说，传感器的电极需要与一个电路相连，以便将传感器产生的信号转换为可测量的电压或电流信号。
1. 放大电路设计由于传感器输出信号的幅值往往比较小，因此需要设计一个放大电路来提高信号的幅值并减小噪声干扰。
常见的放大电路包括运算放大器放大电路和差分放大电路等。
根据传感器输出信号的类型和幅值范围，选择合适的放大电路方案。
2. 滤波电路设计传感器的输出信号可能会受到其他噪声的干扰，因此需要设计一个滤波电路来去除这些噪声。
滤波电路通常包括低通滤波器和带通滤波器，可以根据实际需求选择适当的滤波器类型和截止频率。
3. 校准电路设计为了提高传感器的准确性和可靠性，通常需要设计一个校准电路来校正传感器的输出。
校准电路可以根据已知浓度的气体样品进行校准，将传感器输出与实际浓度之间的差异最小化。
三、电源电路设计除了传感器接口电路外，还需要设计一个适当的电源电路来为整个气体传感器电路提供电源。
电源电路应具备稳定、可靠的输出电压或电流，并能满足传感器和接口电路的供电需求。
1. 电源稳压为了保证传感器及其接口电路的正常运行，电源电路需要提供稳定的电压或电流输出。
可以采用线性稳压器或开关稳压器等电源管理器件来实现电源稳压。
2. 电源滤波为了去除电源中的噪声和干扰，可以在电源电路中添加滤波电容和电感等元件来实现电源滤波。
这可以降低传感器接口电路对电源噪声的敏感度，提高整个电路的稳定性和性能。
电桥电路在传感器接口电路中的应用
电桥电路在传感器接口电路中的应用电桥电路是一种常用的电路，在传感器接口电路中也得到了广泛的应用。
电桥电路利用了材料在受到外力作用时的电阻变化现象，通过电桥的测量，可测出物理量的大小。
下面将从电桥电路的基本原理、电桥电路在传感器接口电路中的应用以及一些注意事项等方面详细介绍。
一、电桥电路的基本原理电桥电路是利用电阻的变化来检测物理量的大小，通常由四个电阻组成一个桥形电路。
当被测物理量发生变化时，其中一个电阻会发生变化，从而导致电桥电路的电压输出值发生变化。
通常，如果电桥四个电阻中有两个相等，而其他两个又相等，那么当被测量发生变化时，电桥电路的电压输出值将会非常敏感，可以非常精确地测量物理量的大小。
二、电桥电路在传感器接口电路中的应用电桥电路是一种非常常用的电路，广泛应用于传感器接口电路中。
例如，在温度传感器接口电路中，我们可以将一个温度传感器与一个电阻相结合，组成一个电桥电路。
当温度改变时，电阻的值也会发生改变，从而引起电桥电路输出端的电压变化。
通过这种方式，我们可以精确地测量温度的大小。
在压力传感器接口电路中，电桥电路也得到广泛使用。
我们可以将一个压力传感器与一个电阻相结合，组成一个电桥电路。
当压力发生变化时，电阻值也会随之变化，从而引起电桥电路输出端的电压变化。
通过这种方式，我们可以精确地测量压力的大小。
三、注意事项在使用电桥电路时，需要注意以下几点：1.电桥电路中的电阻应该相等，以确保精确测量。
2.被测物理量的变化要足够小，以防止电桥电路的不确定性。
3.电桥电路的电源电压稳定，以确保精确测量。
4.对于一些高频应用，需要采用特殊的电桥电路结构，以确保信号不会受到干扰。
总的来说，电桥电路在传感器接口电路中的应用非常广泛。
它不仅可以精确测量物理量，而且还具有灵敏和稳定的特点，使其成为传感器接口电路中重要的一部分。
最简单的传感器应用原理电路图
最简单的传感器应用原理电路图1. 概述在现代科技发展中，传感器起到了至关重要的作用。
传感器是一种能够感知环境中某一种物理量并将其转化为可用电信号的装置。
传感器应用广泛，涵盖了工业、农业、医疗、安防等领域。
本文将介绍最简单的传感器应用原理电路图。
2. 传感器简介传感器是一种能够感知并测量物理量的器件。
常见的传感器种类包括光敏传感器、温度传感器、湿度传感器、压力传感器等等。
传感器通过与环境物理量的相互作用，将物理量转化为电信号输出。
3. 传感器应用原理电路图3.1 光敏传感器应用电路图光敏传感器常用于光照强度的测量和控制。
下面是一种常见的光敏传感器应用原理电路图：•光敏传感器•电位器•电阻•运算放大器3.2 温度传感器应用电路图温度传感器广泛应用于温度监测和控制领域。
以下是一种常见的温度传感器应用原理电路图：•温度传感器•器件接口电路•微控制器3.3 湿度传感器应用电路图湿度传感器用于测量环境湿度。
以下是一种常见的湿度传感器应用原理电路图：•湿度传感器•电源电路•运算放大器3.4 压力传感器应用电路图压力传感器常用于测量气体或液体的压力。
以下是一种常见的压力传感器应用原理电路图：•压力传感器•电源电路•运算放大器4. 传感器应用实例4.1 光敏传感器应用实例光敏传感器可以应用于智能照明系统中，通过感知环境光照强度来自动调节灯光亮度。
光敏传感器应用电路图如下：•光敏传感器接入电源电路•将传感器输出连接到运算放大器输入端•运算放大器输出连接到照明系统控制电路4.2 温度传感器应用实例温度传感器可以应用于恒温控制系统中，通过感知环境温度来实现自动调节空调温度。
温度传感器应用电路图如下：•温度传感器接入电源电路•将传感器输出连接到器件接口电路•器件接口电路连接到微控制器•微控制器与空调控制回路连接4.3 湿度传感器应用实例湿度传感器可以应用于温室监测系统中，通过感知温室内湿度来自动调节水分供给。
湿度传感器应用电路图如下：•湿度传感器接入电源电路•将传感器输出连接到运算放大器输入端•运算放大器输出连接到水分供给系统控制电路4.4 压力传感器应用实例压力传感器可以应用于工业流程控制中，通过感知管道内液体或气体的压力来实现自动控制。
传感器接口电路的干扰源分析
传感器接口电路的干扰源分析传感器接口电路是用来将传感器输出的信号转化为数字信号的一种电路。
它可以将模拟传感器输出的信号转换为数字信号，以便可以被计算机识别和处理。
这种电路非常重要，因为它在基于传感器的应用中扮演着至关重要的角色。
然而，传感器接口电路在使用时常常会受到许多干扰源的影响，例如电源干扰、信号线干扰、地线干扰等。
因此，为了保证传感器接口电路的稳定性和准确性，我们需要对这些干扰源进行分析和处理。
电源干扰是传感器接口电路中最常见的干扰源之一。
它是由于电源系统中的交流噪声或其他电源不稳定性因素导致的。
这种干扰会通过电源系统传递到传感器接口电路中，导致输出信号的纹波和不稳定性。
为了解决这个问题，我们可以通过增加电容滤波器、使用稳压器或保持电源的稳定性来降低电源干扰。
信号线干扰也是常见的传感器接口电路干扰源。
这种干扰通常会通过相邻的导线和电子器件之间的相互耦合导致。
信号线干扰可能会导致信号失真、噪声增加等问题。
解决这个问题的方法包括使用屏蔽电缆来降低干扰、增加传输距离或使用前端放大器。
地线干扰是当传感器接地线存在多个结点时会发生的干扰。
如果存在电流穿过接地线时会产生地线电压降，这将导致接地点之间的电位差，从而导致信号失真。
解决这个问题的方法包括使用独立引线、增加共模滤波器或增加地面线的面积。
此外，还有其他干扰源，诸如磁场干扰、温度变化、射频电磁辐射和电子设备之间的干扰等。
针对这些不同的干扰源，我们可采取不同的措施，例如增加磁场屏蔽、选择高温稳定的元器件、使用RF过滤器和增加内部屏蔽等等。
总之，传感器接口电路的稳定性和准确性对于基于传感器的应用来说至关重要。
