续流二极管
续流二极管电流有效值

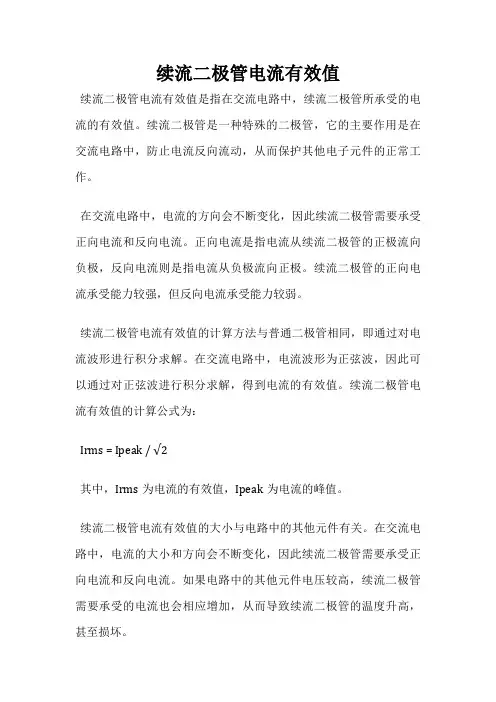

续流二极管电流有效值
续流二极管电流有效值是指在交流电路中，续流二极管所承受的电流的有效值。
续流二极管是一种特殊的二极管，它的主要作用是在交流电路中，防止电流反向流动，从而保护其他电子元件的正常工作。
在交流电路中，电流的方向会不断变化，因此续流二极管需要承受正向电流和反向电流。
正向电流是指电流从续流二极管的正极流向负极，反向电流则是指电流从负极流向正极。
续流二极管的正向电流承受能力较强，但反向电流承受能力较弱。
续流二极管电流有效值的计算方法与普通二极管相同，即通过对电流波形进行积分求解。
在交流电路中，电流波形为正弦波，因此可以通过对正弦波进行积分求解，得到电流的有效值。
续流二极管电流有效值的计算公式为：
Irms = Ipeak / √2
其中，Irms为电流的有效值，Ipeak为电流的峰值。
续流二极管电流有效值的大小与电路中的其他元件有关。
在交流电路中，电流的大小和方向会不断变化，因此续流二极管需要承受正向电流和反向电流。
如果电路中的其他元件电压较高，续流二极管需要承受的电流也会相应增加，从而导致续流二极管的温度升高，甚至损坏。
因此，在设计交流电路时，需要根据电路中的其他元件的电压和电流大小，选择合适的续流二极管。
同时，还需要注意续流二极管的散热问题，以保证其正常工作。
续流二极管电流有效值的大小对于交流电路的正常工作具有重要的影响。
正确选择续流二极管，并合理设计电路，可以保证电路的稳定性和可靠性，从而提高电路的工作效率和寿命。
buck芯片电路中的续流二极管的原理
一、介绍buck芯片是一种常见的电路芯片，用于将输入电压转换为较低的输出电压。
在buck芯片的电路中，续流二极管是一个重要的组成部分，其作用是为电路中的电感元件提供续流路径，从而确保电路正常工作。
本文将对buck芯片电路中的续流二极管的原理进行详细介绍。
二、续流二极管的作用在buck芯片的电路中，当MOSFET管关闭时，电感元件中储存的能量无法释放，为了确保电路正常工作，需要有一个续流路径，让电感元件中的能量得以释放。
这时，续流二极管就发挥了重要作用，它提供了一个能够让电流继续流动的通路，从而保证了电路的稳定工作。
三、续流二极管的原理续流二极管的原理主要涉及到电感元件中贮存的能量的释放过程。
当MOSFET管关闭时，电感元件中的电流无法继续流动，但是电感元件中存储的能量却需要得到释放。
这时，续流二极管就起到了关键作用，它提供了一个能够让电流继续流动的通路，从而实现了对电感元件中能量的释放。
四、续流二极管的选择为了确保buck芯片电路的正常工作，选择合适的续流二极管至关重要。
一般来说，续流二极管需要具有低反向漏电流和快速恢复特性，在实际应用中，还需要考虑其耐压、耐电流和导通压降等参数。
五、结语在buck芯片电路中，续流二极管的作用至关重要，它能够确保电路的稳定工作并提高整体效率。
在设计和选择buck芯片电路时，对于续流二极管的选择和原理都需要充分考虑。
相信经过学习本文的内容，读者对buck芯片电路中的续流二极管有了更深入的了解。
六、续流二极管的工作原理深入解析续流二极管在buck芯片电路中的作用众所周知，但其工作原理和内部结构却是许多人不太清楚的部分。
在本节中，我们将深入解析续流二极管的工作原理，从结构和特性两个方面进行分析。
1. 结构续流二极管通常由P型半导体和N型半导体组成，其中P型半导体的掺杂浓度比N型半导体的掺杂浓度高。
这种结构决定了续流二极管在正向导通和反向截止时的特性。
续流二极管在电路中起到的作用主要是提供一个通路，让电感元件中的储存能量得以释放，从而保证整个buck芯片电路的正常工作。
续流二极管和泄放电阻
续流二极管和泄放电阻续流二极管（Flyback Diode）和泄放电阻（Snubber Resistor）是电子电路中常用的两种保护元件。
它们起到保护其他电子元件的作用，防止电压峰值过高、电流过大等问题，提高系统的稳定性和可靠性。
续流二极管是一种具有单向导电性的二极管，通常被连接在电感元件的并联回路上。
在电感元件中，当电流突然中断时，电感元件会产生一个反向电压冲击，导致电压峰值上升。
如果没有续流二极管的保护，这个反向电压冲击可能会损坏其他电子元件。
续流二极管的作用就是在电流中断时提供一个低阻抗通路，将电流绕过电感元件，防止电压峰值的产生。
这样，续流二极管可以保护其他元件免受过高电压的损害。
泄放电阻是一种电阻元件，通常被连接在开关元件的并联回路上。
在开关元件中，当开关关闭时，会产生一个电压冲击，这可能会损坏开关元件。
泄放电阻的作用就是通过消耗冲击电流来减小电压冲击的大小。
通过选择合适的泄放电阻阻值，可以使电压冲击降低到一个安全范围内，保护开关元件免受损坏。
续流二极管和泄放电阻在电子电路中的应用非常广泛。
它们常常被用于电源电路、开关电源、电感元件驱动电路等。
在这些应用中，续流二极管和泄放电阻能够有效地保护其他电子元件，提高电路的可靠性和稳定性。
在选择续流二极管和泄放电阻时，需要考虑一些因素。
首先是电流和电压的要求。
续流二极管和泄放电阻的额定电流和电压应该满足电路的需求，不能超过其额定值。
其次是响应时间。
续流二极管和泄放电阻应该具有较快的响应时间，以保护电子元件免受过高的电压或电流冲击。
最后是功耗和尺寸。
续流二极管和泄放电阻的功耗应该较低，尺寸应该较小，以方便在电路中的布局和安装。
续流二极管和泄放电阻在电子电路中起着非常重要的作用。
它们能够有效地保护其他电子元件，提高电路的可靠性和稳定性。
在选择和应用时，需要根据电路的需求合理选择续流二极管和泄放电阻的参数，以达到最佳的保护效果。
全桥逆变电路中续流二极管电流
全桥逆变电路中续流二极管电流全桥逆变电路中的续流二极管电流续流二极管是全桥逆变电路中的一个重要组成部分，它的作用是在电路中提供一个绕过开关管的通路，以确保电流的连续性。
本文将详细介绍续流二极管的作用、工作原理以及在全桥逆变电路中的应用。
一、续流二极管的作用在全桥逆变电路中，开关管的导通和截止会导致电流的间断性，这可能会对电路和负载产生不良影响。
为了解决这个问题，续流二极管被引入到电路中。
续流二极管的主要作用是在开关管截止时提供一个绕过开关管的通路，使电流得以继续流动，从而保持电流的连续性。
通过续流二极管的作用，可以避免电流的间断性，减小开关管的开关频率，提高电路的效率和稳定性。
二、续流二极管的工作原理续流二极管通常选择反向工作，也就是说，当开关管截止时，续流二极管处于导通状态；而当开关管导通时，续流二极管处于截止状态。
当开关管截止时，负载上的电感储能的电流不会立即中断，而是通过续流二极管形成一个回路，使电流继续流动。
当开关管导通时，续流二极管处于截止状态，不影响电流的正常流动。
三、续流二极管在全桥逆变电路中的应用续流二极管通常与全桥逆变电路中的开关管并联连接，构成一个完整的逆变电路。
在逆变过程中，当开关管截止时，续流二极管提供一个绕过开关管的通路，使电流继续流动，以保持电流的连续性。
同时，在开关管导通时，续流二极管处于截止状态，不影响电流的正常流动。
通过这种方式，续流二极管可以保证电流的稳定性和连续性，提高逆变电路的稳定性和效率。
四、续流二极管的选型和参数在选择续流二极管时，需要考虑以下几个关键参数：1. 额定电流：续流二极管的额定电流应大于逆变电路中的最大输出电流，以确保其能够承受电流的负荷。
2. 反向电压：续流二极管的反向电压应大于逆变电路中的最大输出电压，以防止续流二极管的击穿和损坏。
3. 反向恢复时间：续流二极管的反向恢复时间应尽量短，以减小开关过程中的能量损耗和电压波动。
4. 正向压降：续流二极管的正向压降应尽量小，以减小能量损耗和电路的功耗。
直流电机pwm调速的续流二极管
直流电机是工业生产中常见的电机之一，它通常以PWM（脉宽调制）方式进行调速。
而在PWM调速过程中，续流二极管扮演了重要角色。
本文将从直流电机的工作原理、PWM调速原理、续流二极管的作用和选择等方面进行详细介绍。
一、直流电机的工作原理直流电机是一种将电能转换为机械能的装置，它的工作原理基于洛伦兹力和带电粒子在磁场中受力的规律。
当直流电流通过电机的线圈时，产生的磁场与永磁体或者电磁铁产生的磁场相互作用，从而使得电机的转子产生力矩，从而驱动机械装置运转。
二、PWM调速原理PWM调速是通过改变电机输入的脉冲宽度来控制电机的平均电压和平均电流，从而改变电机的转速。
具体实现上，PWM调速是将直流电源高频开关，使得电机在分时段内接收到占空比不同的电压脉冲，从而实现调速。
三、续流二极管的作用在PWM调速过程中，电机的正负半周各有一个脉冲开关管，分别为一组导通和一组关断。
当开关管关断时，直流电机线圈中的电流不能突然中断，否则会产生电感压降。
为了避免电感压降引起的反冲电压，需要在开关管关断时，让电流有一条回路可以继续流动，这就是续流二极管的作用。
四、续流二极管的选择续流二极管应具有较快的反向恢复时间，这样才能在开关管关断瞬间尽快导通，避免电感压降引起的反冲电压。
续流二极管的电流和电压等参数也需要根据具体的电机工作条件来选择。
五、总结直流电机的PWM调速是一种常见的调速方式，而续流二极管在PWM调速过程中的作用不可忽视。
正确选择合适的续流二极管，对电机的稳定性和性能有着重要影响。
希望本文对读者对直流电机的PWM 调速和续流二极管有所帮助。
六、续流二极管的工作原理续流二极管在PWM调速过程中，起到了保护开关管和电机的作用。
在电机线圈中的电流无法突然中断的情况下，如果没有合适的续流二极管，就会导致电感压降产生反冲电压，这样会对开关管和电机造成不良影响，甚至损坏设备。
续流二极管的工作原理主要是利用其具有的快速反向恢复时间和导通特性来形成一个回路，让电流有一条通路继续流动，从而避免反冲电压的产生。
续流二极管选型计算
续流二极管选型计算续流二极管（也称为肖特基二极管）是一种特殊的二极管，它具有较低的正向压降和快速的开关特性。
在电子电路设计中，选用适当的续流二极管是非常重要的。
本文将介绍续流二极管的选型计算方法，并探讨在不同应用场景下的选型考虑因素。
续流二极管的选型计算主要涉及以下几个方面：最大正向电流、最大反向电压、正向压降和开关速度。
最大正向电流是指续流二极管正向工作时能够承受的最大电流。
通常情况下，我们需要根据电路中的负载电流来选择合适的续流二极管。
选择时应保证续流二极管的最大正向电流大于或等于负载电流，以确保续流二极管能够正常工作。
最大反向电压是指续流二极管能够承受的最大反向电压。
在选型时，我们需要根据电路中的反向电压来选择合适的续流二极管。
选择时应保证续流二极管的最大反向电压大于或等于电路中的最大反向电压，以防止续流二极管被击穿。
然后，正向压降是指续流二极管正向工作时的压降电压。
在选型时，我们需要根据电路中的供电电压和负载电流来选择合适的续流二极管。
选择时应保证续流二极管的正向压降电压较低，以减小功耗和提高电路效率。
开关速度是指续流二极管在正向和反向切换时的响应速度。
在选型时，我们需要根据电路中的开关频率来选择合适的续流二极管。
选择时应保证续流二极管具有较快的开关速度，以确保电路的稳定性和可靠性。
除了上述基本参数外，还有一些其他因素也需要考虑。
例如，温度特性、封装类型、价格等。
温度特性是指续流二极管在不同温度下的性能表现。
在选型时，我们需要根据实际工作环境来选择合适的温度特性。
封装类型是指续流二极管的外观尺寸和引脚类型。
在选型时，我们需要根据电路板的布局和焊接工艺来选择合适的封装类型。
价格是指续流二极管的成本。
在选型时，我们需要考虑续流二极管的性能和价格之间的平衡，以确保选型的经济性。
续流二极管的选型计算涉及到最大正向电流、最大反向电压、正向压降和开关速度等参数的考虑。
在实际选型过程中，我们还需要考虑温度特性、封装类型和价格等因素。
整流电路中续流二极管的作用
整流电路中续流二极管的作用一、续流二极管的基本原理和作用在整流电路中，续流二极管是起到续流作用的元件。
续流二极管是一种具有单向导电性的二极管，其正向导通电压较低，反向截止电压较高。
续流二极管的作用是在交流电输入时，将电流限制在一个方向上，使得输出电流为单向的直流电，实现整流功能。
具体来说，续流二极管在正半周时导通，将正半周的交流电信号通过；在反半周时截止，阻止反半周的交流电信号通过。
二、续流二极管的工作原理续流二极管具有正向导通和反向截止的特性。
在正向导通时，续流二极管的正向导通电压较低，一般为0.6-0.7V。
当正向电压大于该值时，续流二极管进入正向导通状态，电流可以通过二极管。
而在反向截止时，续流二极管的反向截止电压较高，一般为几十伏到几百伏。
当反向电压大于该值时，续流二极管处于反向截止状态，电流无法通过二极管。
三、续流二极管在全波整流电路中的作用在全波整流电路中，续流二极管的作用是将交流电信号整流为单向的直流电信号。
全波整流电路通过两个二极管的交替导通，使得输入的交流电信号在输出端呈现出单向的直流电信号。
其中，续流二极管起到了关键的作用。
当输入的交流电信号为正半周时，续流二极管导通，电流通过；而当输入的交流电信号为反半周时，续流二极管截止，电流无法通过。
通过续流二极管的导通和截止，使得输出信号为单向的直流电。
四、续流二极管的选择和注意事项在选择续流二极管时，需要考虑其正向导通电压、反向截止电压和最大电流等参数。
根据实际需求选择合适的续流二极管，以确保电路的正常工作和可靠性。
此外，还需要注意续流二极管的散热问题，避免其过热损坏。
五、续流二极管的应用领域续流二极管广泛应用于各种需要整流电路的场合，如电源适配器、电子设备的电源电路、交流电动机的驱动电路等。
在这些应用中，续流二极管不仅起到了整流的作用，还能保护电路和设备，提高系统的稳定性和可靠性。
续流二极管在整流电路中起到了续流作用，将交流电信号整流为单向的直流电信号。
续流二极管 波形
续流二极管波形
续流二极管（也称为“瞬变二极管”或“自由轮二极管”）是一种用于电子电路中的二极管，用来保护电路中的其他元件免受反向电压或过电流的损害。
当电路中的电感元件断开电流通路时，续流二极管允许电流继续流动，以避免损坏电路中的元件。
续流二极管常用于开关电源、DC-DC 变换器、电感耦合器等电路中。
在工作原理上，当电感元件中的电流突然中断时，产生的能量无法立即消失，这时续流二极管提供一条通路，使得这些能量可以释放或继续流动。
续流二极管的波形图通常显示了其在电路中的工作情况。
这种波形通常会显示出电流和电压的变化情况，特别是在电感元件断开时。
一般来说，在电感断开时，续流二极管会导致一个反向电压的突变，而其波形图会显示出这种电压或电流的变化情况，包括波形的上升、下降和衰减过程。
这种波形图可能因特定电路的设计和工作条件而有所不同，所以如果需要更具体的波形图或数据，可能需要考虑特定电路的参数、工作频率和元件规格。
续流二极管符号
续流二极管符号
摘要：
1.续流二极管的定义和作用
2.续流二极管的符号表示
3.续流二极管的应用领域
正文：
续流二极管，是一种半导体器件，具有单向导通的特性。
其主要作用是在电路中承受反向电压，当正向电压加到续流二极管上时，它可以允许电流通过；而在反向电压加到续流二极管上时，它则不会导通，从而保护电路免受反向电压的损害。
因此，续流二极管在电子设备中有着广泛的应用。
续流二极管的符号表示，通常用一个带有箭头的圆形来表示。
箭头指向二极管的正极，表示电流的流向。
在电路图中，续流二极管的符号一般与其他电子元件符号放在一起，以便于工程师识别和理解电路的工作原理。
续流二极管的应用领域非常广泛，它被广泛应用于电源开关、稳压器、限幅器等电子设备中。
例如，在电源开关中，续流二极管可以防止开关在断开瞬间产生的反向电压，保护开关元件免受损害。
在稳压器中，续流二极管则可以限制输出电压的峰值，保证输出电压的稳定性。
在限幅器中，续流二极管可以限制信号的幅度，防止信号过大而损坏后级电路。
续流二极管的选型
续流二极管的选型
续流二极管是用于直流电路中的一种二极管。
它的作用是防止电路中的感性负载产生反向电压，从而保护其他电子元件。
选用适合的续流二极管非常重要。
以下是一些要考虑的因素：
1. 峰值反向电压(VRRM)：这是续流二极管能够承受的最大反向电压。
必须确保选用的二极管能够承受电路中出现的最大反向电压。
2. 平均正向电流(IF(AV))：这是续流二极管可以承受的平均正向电流。
必须确保选用的二极管能够承受电路中的平均正向电流。
3. 脉冲正向电流(IFM)：这是续流二极管可以承受的最大脉冲正向电流。
如果电路中有脉冲负载，必须确保选用的二极管能够承受这些脉冲。
4. 反向恢复时间(trr)：这是续流二极管从关断状态到完全恢复的时间。
较短的反向恢复时间可以减少电源失真。
5. 封装类型：续流二极管有多种封装类型，例如TO-220、TO-247等。
必须选择适合电路的封装类型。
6. 成本：续流二极管的成本也是需要考虑的因素。
必须在满足电路需求的前提下，尽量选择经济实惠的二极管。
选用适合的续流二极管可以确保电路正常工作，并提高电路的可靠性。
- 1 -。
续流二极管反向恢复原理
续流二极管（Freewheeling Diode）是在电感元件（如继电器、电动机等）的开关断开时用于提供续流路径的二极管。
它的反向恢复原理指的是当续流二极管断开时，二极管中的电流如何进行反向恢复。
具体反向恢复原理如下：
续流过程：当开关断开时，电感元件中的电流会试图维持其流动。
在这个过程中，续流二极管处于导通状态，作为续流路径，允许电流在电感元件和二极管之间流动。
断开过程：当开关重新闭合时，续流二极管会快速关闭，切断电流路径，阻止电流继续流动。
反向恢复过程：在续流二极管关闭之后，电感元件中的电流将因其自感性质而产生反向电压。
这会导致续流二极管反向偏置，开始逆向导电。
通过逆向导电，续流二极管提供了一条路径，使电感元件中的电流能够逐渐衰减，将其能量释放。
通过续流二极管的反向恢复原理，电感元件中的电流得以平稳地衰减，避免了电感元件产生高反向电压并引发电压尖峰的问题。
续流二极管的选择和设计要考虑电感元件的特性、工作条件和电流大小等因素，以确保在断开开关时能够提供适当的续流路径，保护电路元件和确保电路的正常运行。
名词解释续流二极管
名词解释续流二极管
续流二极管（也称为瞬变恢复二极管或快速恢复二极管）是一种特殊类型的二极管，它具有快速的恢复速度和高的反向电压能力。
在电路中，续流二极管常用于高频开关电源、交流电机驱动器、逆变器和其他需要高速的开关应用中。
它的主要作用是减少电流的反向恢复时间和峰值电压，从而减少电路中的损耗和噪音。
续流二极管通常由硅材料制成，但也可以使用其他材料，如碳化硅和氮化硅。
它的结构比普通二极管更复杂，包括一个额外的pn结构和一个特殊的注入区域，以实现快速恢复。
- 1 -。
什么是续流二极管
什么是续流二极管
续流二极管通常是指反向并联在电感线圈、继电器、可控硅等储能元件两端，在电路中电压或电流消失突变时，对电路中其它元件起爱护作用的二极管。
以电感线圈为例，当线圈中有电流通过时，其两端会有感应电动势产生。
当电流消逝时，其感应电动势会对电路中的元件产生反向电压。
当反向电压高于元件的反向击穿电压时，会把元件如三极管等烧坏。
假如在线圈两端反向并联一个二极管(有时候会串接一个电阻)，当流过线圈中的电流消逝时，线圈产生的感应电动势就会通过二极管和线圈构成的回路消耗掉，从而保证电路中的其它元件的平安。
对于继电器而言，由于继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当它吸合的时候会存储大量的磁场。
当掌握继电器的三极管由导通变为截至时，线圈就会断电，但此时线圈里磁场并未马上消逝，该磁场将产生反向电动势，其电压可高达1000v，这样的高压很简单击穿如三极管或其它电路元件。
假如我们在继电器两端反向并联一个二极管(对于继电器，通常会在续流二极管上串接一个电阻以防止回路电流过高)，由于该二极管的接入正好和反向电动势方向全都，这样就可以把反向电动势以电流的形式消耗掉，从而达到爱护其它电路元器件的目的。
对于可控硅电路，由于可控硅一般当成一个触点开关来用，假如掌握的是大电感负载，一样会产生高压反电动势，其原理和继电器一样。
在显示器上同样也会用到续流二极管，一般是用在消磁继电器的线圈上。
dcdc续流二极管工作原理
dcdc续流二极管工作原理续流二极管是直流-直流（DC-DC）转换器的重要部分，它的主要作用是提供电流路径，使得能量可以从输入端流向输出端。
在DC-DC转换器中，续流二极管通常被用来消除反向电压脉冲和减小开关管的开关损耗。
下面是dcdc续流二极管工作的基本原理和步骤：1.开关管关闭：在DC-DC转换器的工作周期的一部分，开关管（一般是MOSFET）关闭，断开了输入电源与输出负载之间的电流路径。
此时，开关管处于关断状态，不会导通电流。
2.续流二极管导通：当开关管关闭时，输出侧电感储能的电流无法继续流动。
这会导致电感储能的电流开始减小，同时电感两端产生一个反向电压脉冲。
3.续流二极管导通：反向电压脉冲使续流二极管开始导通。
续流二极管是一个快速恢复二极管（Fast Recovery Diode），它具有较快的开关速度和较低的反向恢复时间。
一旦续流二极管开始导通，它就提供了一个低阻抗路径，使得电感储能的电流可以继续流动。
4.电感储能电流开始流动：一旦续流二极管导通，电感储能的电流开始重新建立。
同时，续流二极管上的电压降也开始减小。
5.开关管导通：当续流二极管导通时，它保持导通状态直到下一个开关周期开始。
当下一个开关周期开始时，开关管开始导通，它提供了一个低阻抗路径，使得电流可以从输入端流向输出端。
6.电感储能电流开始减小：当开关管导通时，电感储能的电流开始减小，同时电感两端的电压开始上升。
7.续流二极管截止：当开关管导通时，电感两端的电压上升，续流二极管上的电压也上升。
当续流二极管上的电压达到一定阈值时，续流二极管将截止导通，断开电流路径。
8.电感储能电流开始减小：续流二极管截止后，电感储能的电流继续减小，直到下一个开关周期开始。
通过以上的步骤，续流二极管在DC-DC转换器中提供了一个电流路径，使得电流可以从输入端流向输出端。
它起到了消除反向电压脉冲的作用，同时减小了开关管的开关损耗，提高了转换效率。
在选择续流二极管时，需要考虑其导通速度、反向恢复时间和导通损耗等参数，以确保其性能能够满足转换器的要求。
大功率电磁阀的续流二极管
大功率电磁阀的续流二极管大功率电磁阀的续流二极管在现代工业控制、汽车电子和航空航天等领域，大功率电磁阀都扮演着不可或缺的角色。
而在大功率电磁阀的设计和应用中，续流二极管作为一个重要的组成部分，也是不可忽视的。
续流二极管在电磁阀中的作用极其重要，它能够保护电磁阀中的元件，提高电磁阀的性能和稳定性。
在本文中，我们将深入探讨大功率电磁阀的续流二极管，从基本原理到应用技巧，为您解开这个领域的神秘面纱。
1. 基本原理在大功率电磁阀中，当电磁阀线圈中的电流突然中断时，线圈中储存的能量会迅速释放，形成一个反向电压脉冲。
如果不加控制地释放这些能量，可能会损坏电磁阀中的其他电子元件，甚至影响整个系统的稳定性。
而续流二极管的作用就是在这种情况下，引导这些能量的释放，保护其他元件不受损坏。
2. 续流二极管的选择在选择续流二极管时，需考虑的因素包括最大反向工作电压、最大正向工作电流、封装类型、尺寸和重量等。
另外，还要根据电磁阀的实际工作条件和要求，选择合适的续流二极管。
一些特殊环境下需要耐高温、耐腐蚀的续流二极管，而一些要求封装小巧、散热好的场合则需要选择其他类型的续流二极管。
3. 应用技巧在实际应用中，为了确保续流二极管的良好工作，还需注意一些技巧。
要合理布局线路，让续流二极管的工作温度保持在规定范围内；要防止续流二极管在工作过程中受到过大的冲击和振动，以免影响其性能；还要定期检查续流二极管的工作状态，确保其正常工作。
回顾本文所探讨的大功率电磁阀的续流二极管，我们不难发现，续流二极管在电磁阀中的作用至关重要，它不仅能保护其他元件，提高电磁阀的性能和稳定性，还能降低系统的维护成本，提高系统的可靠性。
在实际应用中，我们需深入了解续流二极管的基本原理和选择技巧，合理应用续流二极管，从而更好地发挥其作用。
从个人观点来看，我认为大功率电磁阀的续流二极管在现代工业控制中的作用不可忽视。
随着现代工业的发展，对电磁阀的要求越来越高，而续流二极管作为电磁阀中的重要组成部分，将在未来发挥更加重要的作用。
续流二极管并联
续流二极管并联全文共四篇示例，供读者参考第一篇示例：续流二极管是一种用于电子电路中的重要元件，它能够使电流在一个方向上流动，同时阻止电流在反向上流动。
在某些情况下，为了增加电路的稳定性和可靠性，需要在电路中并联多个续流二极管。
本文将探讨续流二极管并联的原理、应用和优点。
一、原理续流二极管是一种具有非常高反向电压和低反向电流的二极管。
当电路中的负荷突然断开时，负载电压会迅速增加，导致电压超过续流二极管的工作电压。
此时，续流二极管就会开始导通，将电路中的电流继续流动，以保护其他元件不受过压的损坏。
当在电路中并联多个续流二极管时，每个续流二极管都能够承受一定的电流和功率，从而提高了整个系统的可靠性。
并联多个续流二极管还能够减少单个续流二极管的压降，降低其发热量，延长其使用寿命。
二、应用续流二极管并联的应用非常广泛，特别是在一些对电路稳定性要求高的场合。
在电源系统中，并联多个续流二极管可以保护电源变压器和整流桥等元件不受过压的损坏。
在电机控制系统中，并联多个续流二极管可以有效抑制电机的反冲电流，保护电机驱动器和控制器。
在一些高压、高功率的电路中，为了提高系统的可靠性和安全性，经常会采用多个续流二极管并联的方式来共同承担电流。
这种方式不仅可以提高系统的稳定性，还可以平衡各个续流二极管之间的负载，避免出现局部过载烧坏的情况。
三、优点续流二极管并联具有以下几个优点：1. 提高系统的可靠性。
通过并联多个续流二极管，可以增加系统的负载能力，保护电路中的其他元件不受过压的损坏，提高系统的稳定性和可靠性。
3. 平衡各个续流二极管之间的负载。
由于每个续流二极管的参数略有不同，当它们并联在一起时，可以相互之间负载平衡，避免单个续流二极管出现局部过载烧坏的情况。
续流二极管并联是一种提高电路可靠性和稳定性的有效措施。
在设计电子电路时，我们应根据具体的应用场景和要求来选择合适的续流二极管，并合理地进行并联设计，以确保系统能够正常运行并具有较长的使用寿命。
续流二极管选型计算
续流二极管选型计算续流二极管（也称为Schottky二极管）是一种特殊的二极管，具有低压降和快速开关特性。
在选型时，需要考虑一些关键参数，例如最大耐压、最大工作电流、最大反向电流等。
本文将以续流二极管选型为主题，介绍如何进行选型计算。
第一步，确定应用场景和需求。
在选型之前，我们需要明确续流二极管将被应用在什么样的场景中，以及需要满足什么样的需求。
例如，如果续流二极管将用于电源管理电路中的反向保护，我们需要考虑其最大耐压和最大反向电流等参数。
第二步，确定关键参数。
根据应用场景和需求，我们需要确定一些关键参数，例如最大耐压、最大工作电流、最大反向电流等。
最大耐压是指续流二极管能够承受的最大电压，最大工作电流是指续流二极管在正向导通时能够承受的最大电流，最大反向电流是指续流二极管在反向工作时的最大电流。
这些参数将直接影响续流二极管的选型。
第三步，查找可选型号。
根据确定的关键参数，我们可以在电子元器件厂家的官方网站、电子元器件分销商的在线目录或其他技术资料中查找符合要求的续流二极管型号。
在查找过程中，可以使用关键参数作为筛选条件，以缩小范围。
第四步，进行续流二极管的对比与评估。
在确定了几个可选型号之后，我们需要对它们进行综合评估。
可以比较它们的价格、封装类型、最大耐压、最大工作电流、最大反向电流等参数。
此外，还可以查阅厂家提供的技术资料，了解它们的性能特点、工作温度范围、可靠性等信息。
通过对比与评估，选出最适合应用需求的续流二极管。
第五步，验证选型结果。
在完成续流二极管的选型后，我们需要对选型结果进行验证。
可以通过模拟仿真软件或实际电路测试，检验续流二极管在特定应用中的性能和可靠性。
如果选型结果与设计需求相符，即可确认选型结果有效。
需要注意的是，选型过程中应考虑到续流二极管的价格、供货情况、可靠性等因素。
此外，还应关注厂家的声誉和技术支持能力，以确保选型的可靠性和稳定性。
续流二极管的选型是一个综合考虑多个因素的过程，需要充分了解应用场景和需求，并对可选型号进行综合评估。
续流二极管 电压升高的原因
续流二极管电压升高的原因
续流二极管是一种具有特殊结构的二极管，它能够在正向电压下具有很小的电阻，从而使电流得以在正向电压下流过。
然而，在反向电压下，续流二极管的电阻会非常大，电流几乎不能流动。
续流二极管的电压升高主要是由于其特殊的结构和材料所致。
在正向电压下，续流二极管的PN结会被正向偏置，从而使大量的载流子在PN结中被注入。
这些载流子在PN结内部移动，从而产生电流。
由于续流二极管的结构特殊，它的PN结中有一层特殊的材料，称为“续流层”。
这层材料能够使电流在通过PN结时得以持续流动，从而使续流二极管的电阻非常小。
值得注意的是，在正向电压下，续流二极管的电压并不是无限制的。
当电压达到一定值时，PN结会发生击穿现象，从而导致电流急剧增大。
这就是续流二极管的最大反向电压——反向击穿电压。
一般来说，续流二极管的反向击穿电压比普通二极管要高得多。
总的来说，续流二极管的电压升高主要是由于其特殊的结构和材料所致。
这种特殊的结构和材料赋予了续流二极管在正向电压下具有很小的电阻，从而使电流得以在正向电压下流过。
同时，续流二极管的反向击穿电压也比普通二极管要高得多，这也是续流二极管的一个重要特点。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是续流二极管大家可能都知道二极管吧那什么是续流二极管呢？其实他还是个二极管只不过它在这起续流作用而以，例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是为什么要反向接个二极管呢？因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压高达1000v以上很容易击穿推动三极管或其他电路元件，这是由于二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元件，因此它一般是开关速度比较快的二极管，象可控硅电路一样因可控硅一般当成一个触点开关来用，如果控制的是大电感负载一样会产生高压反电动势原理和继电器殿禄式一样的。
在显示器上也用到一般用在消磁继电器的线圈上。
一种用于驱动电感性负载的负载驱动电路，包括连接负载的回流闭合电路。
在该回流闭合电路中设置续流二极管。
该续流二极管并联一个MOS晶体管，用于接通/断开电流。
设置一电容器并以其两端连接至MOS晶体管的栅极和漏极，设置一电阻器并以其两端连接至MOS晶体管的栅极和源极。
在续流二极管的恢复操作期间，借助于该电容器和电阻器，MOS晶体管的栅极至源极的电压在一预定时间周期内被上拉而超过一阈值。
上拉该栅极至源极电压致使续流二极管的恢复特性变得柔和，抑制恢复浪涌。
这个二极管的作用是续流,谁能具体解释一下?具体的电路图解释起来就比较复杂了，所以我只给你讲讲原理，首先我们知道变频器输出的是PWM波，这种波是由逆变桥通过spwm或者svpwm调制而形成的，它的负载是电机，而电机是一种感性负载，所以它必然要向电源侧返回能量，也就是我们所说的无功功率（其实就是电感中储存的能量，呵呵）所以，我们在设计逆变系统时，必须给无功功率返回电网提供回路，这样才不至于烧毁逆变桥上的IGBT等器件，如果没有这些续流二极管，IGBT就会被反向击穿。
图中继电器加的二极管起的什么作用？继电器是电感元件，如果线圈中的电流被切断会产生感生电动势，有可能损坏元件。
这个二极管叫续流二极管。
会将这个电动势短路。
继电器旁边为什么要加一个二极管一般是续流二极管，安装在继电器直流线圈两端，目的是为了防止自感高电压对电路的损坏。
继电器是电感元件,当继电器线圈断电以后,会产生反向电压,易损伤电路元件,加一个二极管使此电压经二极管放电,从而保护电路元件续流和缓冲二极管2.1 对续流和缓冲二极管的要求现代的快速开关器件要求采用快速的二极管作为续流二极管。
在每一次开关的开通过程中，续流二极管由导通切换到截止状态。
这一过程要求二极管具有软恢复的特性。
但是，在很长一段时期里，忽视了快速二极管的作用，使得开关器件工作频率的提高受到了限制。
在过去的几年中，它又受到了高度的重视，特别是通过改善它的反向恢复特性而得到了长足的发展。
2.1.1 反向阻断电压和正向通态电压由反向阻断电压VR的定义可以知道，二极管在该电压值时的漏电流不得大于临界值I R，如图11所示。
图11 二极管反向和正向电压的定义生产商提供的参数表中的数值为温度等于25℃时的值。
当温度变低时，反向阻断能力下降。
例如，对于一个1200V的二极管来说，它的下降率为1.5V/K。
如果在低于室温的情况下运行，这一点在设计线路时应引起特别的注意。
当温度高于室温时，反向阻断电压相应上升，但漏电流也同时上升。
所以，通常参数表中还会给出高温（125℃或150℃）下的漏电流值。
正向通态电压V F表示了在给定电流的情况下，二极管在导通状态下的电压降应小于某给定的临界值。
一般说来，这个值是在室温下测得的，但决定系统损耗的主要因素之一却是高温时的正向通态电压。
所以，在所有的参数表中又给出了它对温度的依赖性。
2.1.2开通特性在二极管进入导通状态的过程中，电压首先升至V FRM，即可重复的正向峰值电压，然后才降至正向通态电压的水平。
图12给出了目前通用的有关V FRM和开通时间t fr的定义。
图12 功率二极管的开通特性但对于用在IGBT中的续流和缓冲二极管来说，这个定义并不能说明多少问题，因为1）开通电流的上升率d i/d t会很高，以至于象一个1700V二极管的V FRM 会达到200～300V。
这个数值已是V F的100倍以上。
2）实际应用过程中，二极管是由截止进入导通，由此产生的V FRM要比由零电压进入导通状态高出许多。
对于缓冲二极管来说，因为缓冲电路只有在二极管导通之后才能发挥作用，所以较低的VFRM是它最重要的指标之一。
即使对于反向阻断电压大于1200V的续流二极管来说，可重复的正向峰值电压也有着重要的作用。
在IGBT关断时，线路的寄生电感会感应出一个电压尖峰，这个电压尖峰叠加于续流二极管的VFRM之上，二者之和可能导致过电压。
2.1.3 关断特性在二极管由导通进入截止状态的过程中，它内部所存储的电量必须被释放掉。
这个过程导致了二极管的电流反方向流动。
这一反方向电流的波形可以用反向恢复特性来描述。
图13表示了一个最简单的测量线路，S代表一个理想开关，I L为一个电流源，V k是一个用于换流的电压源，L k是换流电路中的电感。
图13 表示了一个简单的测量线路当合上开关S后，一个软恢复二极管的电流和电压曲线如图14所示。
图14 软恢复二极管的反向恢复过程的电流和电压特性换流速度d i/d t是由电压和电感决定的，即（7）在t0时刻，电流到达零点。
在t w时刻，二极管开始承受反向电压。
此刻，在二极管的pn结内，所有的载流子都得到清除。
在t irm时刻时，反向电流达到最大值I RRM。
在t irm之后，电流逐步衰减至其漏电流值。
它的轨迹完全由二极管所决定。
如果衰减过程很陡，称之为刚性恢复特性；如果衰减过程很缓慢，则称之为软性恢复特性。
反向恢复时间定义为t rr，从t0开始到电流衰减至I RRM的20％时结束。
如图14所示，将t rr细分为t f和t s，则可以得到一个用来定性描述二极管的反向恢复特性的系数，即软性系数s=（8）图15示出了一个准实用的测量线路。
图15 用于降压变换器中测量反向恢复特性的准实用斩波电路（双脉冲运行）换流速度di/dt可由开关器件的栅极电阻来调节。
Vk是直流母线电压，在电容、IGBT和二极管之间的导线上存在寄生电感。
图16显示了应用双脉冲情况下IGBT的驱动信号和IGBT以及二极管的电流波形。
当关断IGBT时，负载电流由IGBT切换至二极管，从而展示出二极管在该时期的恢复特性。
而在开通IGBT 时，IGBT也接续续流二极管的反向恢复电流。
图17用较高的时间分辩率显示了这一过程。
图17（a）表示了IGBT的电流和电压波形以及开通过程中的损耗；图17（b）则显示了二极管的电流和电压波形以及损耗。
图16 双脉冲运行条件下的驱动信号以及IGBT和续流二极管的电流波形（电路见图15）（a）IGBT的开通过程（b）续流二极管的关断过程图17 图15所示电路的电流、电压和功率损耗图18 不同开关特性的二极管的换流峰值电压与正向通态电流的关系当IGBT接续续流二极管的反向峰值电流时，它的电压还处于直流母线电压〔在图17（a）中为1200V〕的水平上。
此刻IGBT的开通损耗为最大值。
二极管的反向恢复特性可以进一步细分为两个部分。
1）第一部分为电流上升至反向恢复电流的峰值阶段以及其后的按照d i/d t速率的下降过程。
对于一个软恢复二极管来说，d i r/d t和d i/d t的值大致相当，而反向恢复电流的峰值I RRM对开关器件的冲击则最大。
2）第二部分为拖尾电流部分，即反向恢复电流缓慢衰减至零的过程。
在此过程中，t rr不再具有明显的意义。
因为，此时二极管上已具有电压，所以二极管内损耗的主要部分产生于拖尾过程。
对于一个刚性的、不含拖尾电流的二极管来说，尽管它的开关损耗很低，可在实际中还是无法被应用。
对于IGBT来说，因为，它的电压在拖尾阶段已经降至很低，所以，拖尾电流对IGBT的损耗影响并不大。
在实际应用中，与IGBT的开关损耗相比，二极管的损耗要低得多〔在图17（b）中，采用了与图17（a）中IGBT损耗相同的尺度来显示二极管的损耗〕。
因此，若要使IGBT和二极管的损耗之和保持较小，则应尽量减小反向恢复电流的峰值，同时，将大部分存储电荷保留至拖尾阶段再释放。
这一设计理念的实现由二极管所能散发的最大开关损耗所限定。
所以，就一个二极管对整体损耗的影响来说，最重要的参数就是其反向峰值恢复电流I RRM，它应当尽可能地小。
让我们来看一个典型的电力电子线路，例如，置于一个模块内的直流斩波器。
它的寄生电感Lσges约在40nH左右，起着降低过电压的作用。
因为，理想的开关并不存在，所以，在二极管反向恢复期间，IGBT的电压会有所降落。
实际测得的电压值为－V(t)=－V k－Lσges＋V CE(t)（9）式中：V CE(t)是加在IGBT上电压的瞬时值。
对于一个典型的软恢复二极管来说，在电流上升速率不太高（≤1500A/μs）以及寄生电感为最小的情况下，电压v(t)在任一时刻都小于V k，不存在电压尖峰。
图18显示了用这个方法来描述恢复特性的一个例子。
在图18中所示的条件下，让我们来比较两种二极管的过电压。
其中一种的载流子寿命是用铂扩散的工艺来调节，通过降低p发射极的效率来获得软恢复特性；另一种是CAL二极管。
在额定电流（75A）时，铂扩散的二极管同CAL二极管具有相同的软特性。
但在电流较小时，由于前者的开关特性过于刚性，因而产生了过电压，其最大值在10％的额定电流时可能会大于100V。
在电流更小时，由于所应用的IGBT的开关更慢，过电压也再度减小。
CAL二极管则在所有这些情况下均不会出现明显的过电压。
2.1.4 对续流二极管在整流和逆变运行中的要求在采用IGBT或MOSFET的变流器中，对续流二极管的要求取决于它是工作在整流还是逆变状态下。
即使在传递相同功率的情况下，两种工作状态下的损耗也不尽相同。
逆变运行的特征是能量由直流电压母线端流向交流端。
也就是说，交流端和一个用户相连接并给其供电（例如，三相交流电机）。
而在整流运行状态下，能量由交流端流向直流电压母线端。
在这种情况下，变流器是作为一个斩波整流器工作在电网端或发电机端。
在传递相等功率的条件下，功率半导体内不同的损耗主要由在整流和逆变运行期间交流端电压和电流基波之间的相位所决定。
这一点可以用图19所示的基本电路来做进一步的说明。
（a）基本电路（b）相关波形图19 采用IGBT和续流二极管的逆变器的一相基本电路我们可以看到：1）如果V out为正和i L>0电流通过S1；2）如果V out为负和i L>0电流通过D2；3）如果V out为正和i L<0电流通过D1；4）如果V out为负和i L<0电流通过S2。
