自吸式射流曝气器数据表

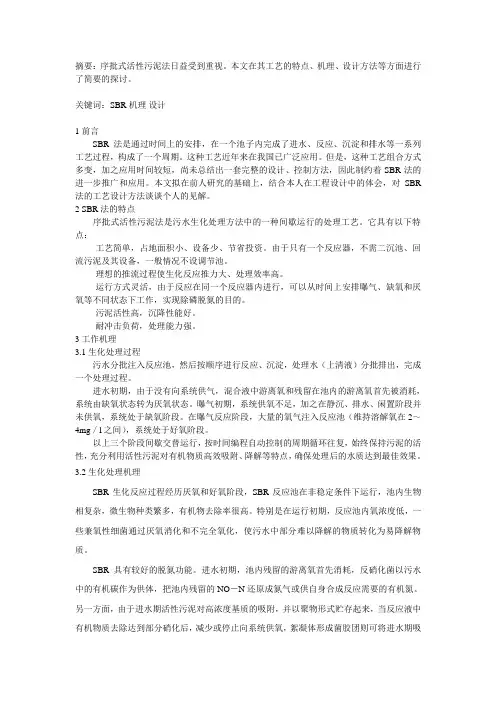

SBR工艺设计
摘要：序批式活性污泥法日益受到重视。
本文在其工艺的特点、机理、设计方法等方面进行了简要的探讨。
关键词：SBR 机理设计1 前言SBR法是通过时间上的安排，在一个池子内完成了进水、反应、沉淀和排水等一系列工艺过程，构成了一个周期。
这种工艺近年来在我国已广泛应用。
但是，这种工艺组合方式多变，加之应用时间较短，尚未总结出一套完整的设计、控制方法，因此制约着SBR法的进一步推广和应用。
本文拟在前人研究的基础上，结合本人在工程设计中的体会，对SBR 法的工艺设计方法谈谈个人的见解。
2 SBR法的特点序批式活性污泥法是污水生化处理方法中的一种间歇运行的处理工艺。
它具有以下特点：·工艺简单，占地面积小、设备少、节省投资。
由于只有一个反应器，不需二沉池、回流污泥及其设备，一般情况不设调节池。
·理想的推流过程使生化反应推力大、处理效率高。
·运行方式灵活，由于反应在同一个反应器内进行，可以从时间上安排曝气、缺氧和厌氧等不同状态下工作，实现除磷脱氮的目的。
·污泥活性高，沉降性能好。
·耐冲击负荷，处理能力强。
3 工作机理3.1 生化处理过程污水分批注入反应池，然后按顺序进行反应、沉淀，处理水（上清液）分批排出，完成一个处理过程。
进水初期，由于没有向系统供气，混合液中游离氧和残留在池内的游离氧首先被消耗，系统由缺氧状态转为厌氧状态。
曝气初期，系统供氧不足，加之在静沉、排水、闲置阶段并未供氧，系统处于缺氧阶段。
在曝气反应阶段，大量的氧气注入反应池（维持溶解氧在2～4mg／l之间），系统处于好氧阶段。
以上三个阶段间歇交替运行，按时间编程自动控制的周期循环往复，始终保持污泥的活性，充分利用活性污泥对有机物质高效吸附、降解等特点，确保处理后的水质达到最佳效果。
3.2 生化处理机理SBR生化反应过程经历厌氧和好氧阶段，SBR反应池在非稳定条件下运行，池内生物相复杂，微生物种类繁多，有机物去除率很高。
射流曝气说明书
宜兴市荣盛达环保有限公司位于风景秀丽的太湖之滨、世界闻名的陶都——宜兴市。
公司专业从事水处理环保设备的制造、安装、调试和运行管理，致力于环保领域新工艺、新产品、新材料的开发、设计与应用。
公司创立于1995年05月，前身为宜兴市盛达环保成套设备厂(1979年)和宜兴市荣盛达环保成套设备有限公司(1987年) 。
公司在天津、重庆、广州、南京、西安、厦门、九江、株州等地设立了11处办事机构，并于2002年在上海成立上海荣盛达环保工程有限公司，从而初步实现了公司的规模化经营和跳跃式发展。
公司占地约36000m2（总部20000m2），建筑面积4700m2（总部3000m2）。
公司拥有标准化厂房3座，配套了先进、完善的加工、检测设备。
目前在职员工123名，中专以上学历的占67.65%，本科以上学历的有27名。
高级工程师3名(另有7名外聘)，工程师19名，助工5名，管理人员34名，技术工人42名，销售人员27人。
经过20多年的艰苦奋斗，公司总资产已从30万元积累至2004年的2886万。
公司成立至今已累计上缴国家利税4500多万元，从而确立了在宜兴地区的明星企业地位。
在全体员工共同努力下，公司于1999年11月首次通过ISO9002质量体系认证，2002年4月通过ISO9001。
公司产品函盖水处理各领域，主要有三十多个品种三百多种规格，TWZ综合污水处理装置、QF气浮净化设备、QCS上流式厌氧污泥床等设备和装置在1995年通过江苏省科委技术鉴定，1998年成为江苏省环境保护推荐产品，1999年获得国家环保认定证书，最新研制的具有国际领先水平的DJAM型碟式射流曝气器于2004年4月通过国家环保总局科技标准司的科技成果鉴定和新产品鉴定，2005年获得国家重点新产品称号。
公司还于2001年获得江苏省环境保护设施运行资质证书。
公司的质量方针是：科学管理、优质高效、不断改进、满足顾客！质量目标是：产品一次合格率大于95%，今后三年每年递增1%；顾客意见处理率100%，处理满意率力争100%！公司一贯以高标准、严要求组织设计、生产、安装和服务，今后仍将严格按照ISO9001质量管理体系的要求进行设备的设计、制作和服务，为用户提供质量上乘、性能可靠、服务完善、价格便宜的产品。
三相生物流化床射流曝气器的研究与设计
・11・给水排水Vol.23No.51997潘涛邬扬善王绍堂[提要]射流曝气是继鼓风曝气和机械曝气之后的第三类曝气方法。
射流器构造简单、运行可靠,尤其适合于中小型污水处理装置的曝气。
本文介绍了射流器流体运动的基本理论和国内外描述射流器最佳性能包络线的经验方程,指出喉管长径比是射流器结构的重要参数,短喉管射流器适用于背压高的场合。
作者在直径114m ,高615m 的三相流化床内进行了不同长径比和不同面积比的射流器性能试验和清水充氧试验,得出短喉管合适的喷嘴面积比为419,长径比为510,其氧转移效率为25%,动力效率为110k g O 2/(k W ・h )。
并依据试验给出了短喉管射流器的设计方法。
[关键词]射流曝气器喉管长径比喷嘴面积比机械效率充氧能力流化床一、射流曝气概述国外用射流器作为污水生化处理的充氧设备可以追溯到本世纪四十年代。
当时,美国的Do w 化学公司将射流曝气法用于规模为1815万m 3/d 的污水处理厂。
五、六十年代,射流曝气法在国外应用得更多,并逐渐成为继鼓风曝气和机械曝气后的第三类曝气法。
国内对射流曝气法的研究和应用始于七十年代,主要用在中小型污水处理装置中。
用作曝气的射流器,构造和种类是多种多样的,目前国内外研究和应用较多的仍是自吸式单级单喷嘴射流器,其结构如图1所示。
它构造简单,加工容易,运行可靠。
本试验亦选用这种形式的射流器作为三相生物流化床的充氧设备。
射流器实质上是一种集吸气和混合反应于一体的曝气设备,它通过液体射流对气体进行抽吸和压缩。
由于射流器内部流体的运动属于液气两相流,而水和空气之间密度和热容相差很大,因而流动状态非常复杂。
通过对有机玻璃射流器内流动状态的观察发现,射流器流态可分为三个阶段(图2)[1]。
11液体射流与气体相对运动段(Ⅰ)喷嘴射出的液体射流是密实的柱状。
由于射流边界层与气体之间的粘滞作用,气体被带入喉管,液气二者作相对运动,且均为连续介质。
高速的液体射流由于受外界扰动影响,在离开喷嘴一段距离后,产生脉动和表面波。
曝气池设计计算(图表记录)
第二部分：生化装置设计计算书说明：本装置污水原水为石油炼制污水、生活污水，要求脱氮。
污水处理时经隔油、LPC 除油、再进行生化处理，采用活性污泥工艺。
根据处理要求选用前置反硝工艺——缺氧（A ）、一级好氧（O 1）、二级好氧（O 2）三级串联方式，不设初沉池。
本设计的主要内容是一级好氧装置的曝气池、二沉池及污泥回流系统。
曝气池设计计算备 注一、工艺计算 （采用污泥负荷法计算）魏先勋305页BOD 去除率 E ＝90％ N S ＝0.3三废523页1．处理效率E%100%100⨯=⨯=LaLrLa Lt La E － 式中 La ——进水BOD 5浓度，kg/m 3, La=0.2kg/m 3Lt ——出水BOD 5 浓度，kg/m 3，Lt ＝0.02kg/m 3Lr ——去除的BOD 5浓度，kg/m 3Lr=0.2－0.02=0.18kg/m 3%90%1002.002.02.0=⨯-=E2．污水负荷N S 的确定选取N S ＝0.3 kgBOD 5／kgMLVSS ·d 3．污泥浓度的确定（1）混合液污泥浓度（混合液悬浮物浓度）X (MLSS)()SVI110 3R r R X +⨯=式中 SVI ——污泥指数。
根据N S 值，取SVI=120 r ——二沉池中污泥综合指数，取r=1.2R ——污泥回流比。
取R=50%曝气池设计计算备 注 ()3.35.01120102.15.03=+⨯⨯⨯=X kg/m 3（2）混合液挥发性悬浮物浓度X ＇ (MLVSS)X ＇＝f X式中 f ——系数，MLVSS/MLSS ，取f =0.7X ＇＝0.7×3.3＝2.3 kg/m 3（3）污泥回流浓度Xr333kg/m 102.112010 10=⨯=⋅=rSVIXr4．核算污泥回流比R()RR X Xr +=1 RR )1(3.310+⨯=R ＝49%，取50%5．容积负荷NvNv ＝X ＇Ns＝2.3×0.3＝0.69 kgBOD 5/m 3·d6．曝气池容积V3m 3763.03.218.02460 '=⨯⨯⨯=⋅⋅=NsX Lr Q V式中 Q ——设计流量，m 3/d 。

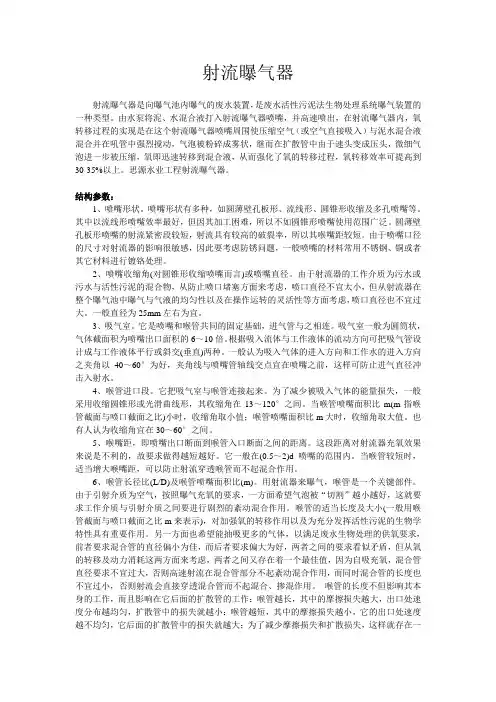

射流曝气器
射流曝气器射流曝气器是向曝气池内曝气的废水装置，是废水活性污泥法生物处理系统曝气装置的一种类型。
由水泵将泥、水混合液打入射流曝气器喷嘴，并高速喷出，在射流曝气器内，氧转移过程的实现是在这个射流曝气器喷嘴周围使压缩空气（或空气直接吸入）与泥水混合液混合并在吼管中强烈搅动，气泡被粉碎成雾状，继而在扩散管中由于速头变成压头，微细气泡进一步被压缩，氧即迅速转移到混合液，从而强化了氧的转移过程，氧转移效率可提高到30-35%以上。
思源水业工程射流曝气器。
结构参数：1、喷嘴形状。
喷嘴形状有多种，如圆薄壁孔板形、流线形、圆锥形收缩及多孔喷嘴等。
其中以流线形喷嘴效率最好，但因其加工困难，所以不如圆锥形喷嘴使用范围广泛。
圆薄壁孔板形喷嘴的射流紧密段较短，射流具有较高的破裂率，所以其喉嘴距较短。
由于喷嘴口径的尺寸对射流器的影响很敏感，因此要考虑防锈问题，一般喷嘴的材料常用不锈钢、铜或者其它材料进行镀铬处理。
2、喷嘴收缩角(对圆锥形收缩喷嘴而言)或喷嘴直径。
由于射流器的工作介质为污水或污水与活性污泥的混合物，从防止喷口堵塞方面来考虑，喷口直径不宜太小，但从射流器在整个曝气池中曝气与气液的均匀性以及在操作运转的灵活性等方面考虑，喷口直径也不宜过大。
一般直径为25mm左右为宜。
3、吸气室。
它是喷嘴和喉管共同的固定基础，进气管与之相连。
吸气室一般为圆筒状，气体截面积为喷嘴出口面积的6～10倍。
根据吸入流体与工作液体的流动方向可把吸气管设计成与工作液体平行或斜交(垂直)两种。
一般认为吸入气体的进入方向和工作水的进入方向之夹角以40～60°为好，夹角线与喷嘴管轴线交点宜在喷嘴之前，这样可防止进气直径冲击入射水。
4、喉管进口段。
它把吸气室与喉管连接起来。
为了减少被吸入气体的能量损失，一般采用收缩圆锥形或光滑曲线形，其收缩角在13～120°之间。
当喉管喷嘴面积比m(m指喉管截面与喷口截面之比)小时，收缩角取小值；喉管喷嘴面积比m大时，收缩角取大值。
碧普射流曝气样本(2016)
碧普（北京）环保技术有限公司BLUEPRO (Beijing) Environmental Technology Co., Ltd.Bp射流曝气系统bp Jet Aeration Systems公司简介碧普（北京）环保技术有限公司是一家专业射流曝气供应商，秉承欧美先进技术和服务理念，得益于长期客户服务对客户需求的悉心洞察，立足于国内市场，致力于为工业污水处理提供射流曝气系统的设计、生产、安装和启动等专业化服务。
公司团队核心成员有近10年国外射流曝气从业经验，在切实掌握国外先进技术并践行对质量不懈追求的基础上，加入了本地化的优势，以期更好地满足客户对技术、质量、成本和服务的综合需求。
射流曝气产品在技术、质量、成本和服务上具有综合最大优势和竞争力，是我们的立身之本，和孜孜不倦的追求。
产品简介射流曝气起源于国外，最早是为克服传统曝气方式效率低故障率高而诞生，目前在国内外均有采用，其材料上有不锈钢材质、铸铁材质、塑料材质、FRP材质等，形式上有文丘里管式、自吸式（无鼓风机）、主歧管式、圆盘辐射式。
bp射流曝气系统为FRP材质主歧管型低压供风式。
自吸式效率很低工程上已经少有采用，低压供风式则是经理论研究和长期的实践证明效率最佳的形式；文丘里管式属于一种通用型工业混合管件，bp射流曝气是针对污水曝气专门研发设计的专业设备。
材质方面，金属材质在耐腐蚀性和疲劳损坏方面不如FRP，塑料材质在强度和耐老化性方面逊于FRP。
bp射流曝气喷嘴等关键部件经特殊工艺强化处理，具有超凡的耐磨性和使用寿命。
我们对从设计开始到启动的各个环节实行全面的质量控制，以保证为客户提供性能优良、质量过硬的产品。
实践证明射流曝气系统在降低生化处理成本方面有显著的优势。
用途主要用于好氧池供氧。
广泛地应用于皮革、制浆造纸、化工、医药、石化及食品加工等领域的污水处理，如各种活性污泥法、氧化沟、氧化塘或SBR；以及市政污水处理及污泥好氧消化；并且可通过控制供风量实现脱氮、硝化的作用。
各种曝气设备的性能及充氧能力ppt
潜水曝气设备
螺旋桨曝气设备
射流曝气设备
具有较小的充氧能力和动力效率，但噪音较小，适用于小型污水处理厂和景观水体。
具有较小的充氧能力和动力效率，但噪音较小，适用于浅水区域和河道治理。
具有较小的充氧能力和动力效率，但噪音较小，适用于小型污水处理厂和景观水体。
指曝气设备每小时能够向水中充氧的量，单位为千克/小时。
充氧能力
指曝气设备每消耗1度电能能够向水中充氧的量，单位为千克/度。
动力效率
指曝气设备运行所需的能量，单位为千瓦时/小时。
能耗
曝气设备的性能指标
曝气设备性能比较图表
鼓风曝气设备的充氧能力和动力效率最高，但噪音较大，能耗较高。
螺旋桨曝气设备的充氧能力和动力效率较低，但噪音较小，能耗较低。
潜水曝气设备的充氧能力和动力效率较低，但噪音较小，能耗较低。
曝气设备的充氧能力图表
04
曝气设备的应用案例
曝气设备在污水处理厂中发挥着重要的作用，通过提供足够的氧气来促进微生物对有机物的分解，从而实现对污水的有效处理。
污水处理厂应用概述
曝气设备在污水处理厂中的具体应用包括鼓风机、表面曝气器和潜水曝气器等，不同的设备适用于不同的处理流程和场合。
污水处理厂应用细节
对曝气设备应用领域的建议
谢谢您的观看
THANKS
01
曝气设备对污水处理效果至关重要，其性能和充氧能力直接影响污水处理的效果和质量。
02
在实验测试的曝气设备中，部分设备的性能和充氧能力表现优秀，可以满足污水处理工艺的需求。
01
未来曝气设备将面临更加严格的要求，需要进一步提高性能和充氧能力，以满足更高的污水处理标准。
对曝气设备未来发展的展望
自吸式射流曝气机技术说明
自吸式射流曝气机技术说明
（1）总体构成与工作原理
由潜水泵和射流器组成的BER 型水下射流曝气机，如图4-12 所示。
当潜水泵工作时，高压喷出的水流通过射流器喷嘴产生射流，通过扩散管进口处的喉管时，在气水混合室内产生负压，将液面以上的空气，由通向大气的导管吸入，经与水充分混合后，空气与水的混合液从射流器喷出，与池中的水体进行混合充氧，并在池内
形成环流。
（2）供氧量及技术性能
BER型水下射流曝气机的技术性能参数，见表4-9、图4-13。
（3）适用范围
自吸式射流曝气机适用于建筑的中水处理以及工业废水处理的预曝气，通常处理水量不大。
在进气管上一般装有消声器与调节阀，用于降低噪声与调节进气量。
射流曝气机(说明书),射流曝气机的选型手册,射流曝气机工作原理
SLB-D系列不锈钢射流曝气机使用说明书浏阳嘉禾环保科技有限公司地址：湖南省浏阳市浏阳大道485号1、原理及用途SLB射流曝气机采用文丘里喷嘴,工作水泵出水通过射流器的喷嘴,随着喷嘴直径变小,液体以极高的速度从喷嘴喷射出来,高速流动的液体穿过吸气室进入喉管,在喉管形成局部真空,通过导气管吸入(或压入)的大量空气进入喉管后,在喷水压力的作用下被分割成大量微小的气泡,与水形成混合体。
气液混合体通过扩散管向外排出,其速度减慢,压力增强,形成强力喷射流,对废水搅拌充氧。
气泡经多次切割,喷射扰动后,变成无数的细小气泡,其表面积很大,使空气中的氧更易快速溶解于水中。
由于气泡直径小,上升速度缓慢,从而延长了大气中氧气溶解于水的时间,促使废水和氧气充分混合接触。
SLB型射流曝气机适用于污水处理厂曝气池、曝气沉砂池、混合搅拌、臭氧接触氧化工艺、净水工艺的除铁锰、对污水污泥的混合液进行充氧及混合以及养殖塘增氧或供水设备混合气体或液体使用。
2、性能特点a)充氧效率高：根据射流原理，采用大口径水力喷头，在水泵驱动下自身产生负压抽吸空气，空气与高速通过的水流同时进入气水反应腔，在气水反应腔内氧气通过高压原理迅速溶解到水体当中，并同时冲入水体。
与传统充氧设备相比氧转移效率明显提高。
b)系统结构简单：充氧曝气采用自吸(负压)式负压吸气或鼓风机强制供气(有压)式，不需要复杂的水下空气管线及易坏的微孔曝气头，仅靠水力驱动，设计简单操作便捷容易维护；c)射流（曝气）深度大：常规射流曝气器的最大适用射流深度达到5.0m，高效射流器射流深度可达到15m,而不需要专门的辅助设备（如鼓风机等），射流深度远远超过传统水射器及其它充氧曝气机。
d)射流曝气器可同时实现污水处理系统的充氧曝气、搅拌过程，可完全取代污水生物处理工艺中的充氧曝气设备（如鼓风机等），并省去所有繁杂的供气管线系统，整个污水的生化处理系统只保留污水管道，可大大节省设备、管道的投资，降低工程安装难度，加快安装进度。
射流式增氧机参数
射流式增氧机参数在现代水产养殖领域，射流式增氧机被广泛应用于提高水体中的氧气含量，促进水产动植物的生长发育。
射流式增氧机通过将空气或氧气喷射入水中，形成气泡并与水体充分混合，从而提高溶解在水中的氧气含量。
其参数设计对增氧效果具有重要影响。
本文将结合实际案例，探讨射流式增氧机参数的优化设计及其在水产养殖中的应用。
第一章：射流式增氧机的工作原理及分类射流式增氧机是一种利用气体穿过松散喉嘴，以高速冲击水面形成气泡并充分溶解在水中的装置。
根据不同的增氧原理和结构特点，射流式增氧机可以分为静水压力式、气泵式、水泵式、旋流式等几种类型。
不同类型的射流式增氧机在实际应用中具有各自的特点和适用范围。
第二章：射流式增氧机参数设计的影响因素射流式增氧机的参数设计包括喷嘴直径、氧气流量、吸气深度、气泡尺寸等多个方面的参数。
这些参数的设计对于增氧效果和能耗有着直接的影响。
喷嘴直径的大小将影响气泡的尺寸和分布均匀性，氧气流量则直接决定了增氧的效率。
吸气深度和气泡尺寸对于气泡在水中的停留时间和溶解效果都有着重要的影响。
第三章：射流式增氧机参数设计的优化方法针对射流式增氧机参数设计中的影响因素，可以通过实验方法和数值模拟方法进行优化设计。
实验方法可以通过对不同参数进行组合实验，观察其增氧效果和能耗情况，找出最佳参数组合。
数值模拟方法则可以通过建立增氧机的流体力学模型，对气泡在水中的运动进行模拟，进而预测不同参数下的增氧效果。
第四章：射流式增氧机在水产养殖中的应用案例分析以某水产养殖场为例，该场使用射流式增氧机进行水产养殖过程中的增氧处理。
通过对增氧机参数进行优化设计，实现了在减少能耗的同时提高了水中的氧气含量，促进了水产动植物的生长发育。
通过长期观测与实验验证，证明了射流式增氧机在水产养殖中的有效应用。
第五章：射流式增氧机的发展趋势及展望随着水产养殖业的不断发展，射流式增氧机作为一种重要的增氧设备，其参数设计和性能优化将继续受到重视。
射流式增氧机参数
射流式增氧机参数Jet aeration is a widely used technique for providing oxygen to water bodies, such as lakes, ponds, and wastewater treatment plants. 射流增氧是一种广泛应用的技术，用于为湖泊、池塘和污水处理厂等水体提供氧气。
One of the key parameters to consider when designing a jet aerator is the oxygen transfer efficiency. Oxygen transfer efficiency refers to the amount of oxygen that is transferred from the air bubbles generated by the jet aerator into the water. 在设计射流增氧器时要考虑的一个关键参数是氧气传递效率。
氧气传递效率是指射流增氧器产生的空气泡所转移的氧气量。
The efficiency of a jet aerator depends on various factors, such as the size and design of the aerator, the flow rate of water, the depth of the water body, and the temperature of the water. Generally, higher flow rates and deeper water bodies result in higher oxygen transfer efficiencies. 射流增氧器的效率取决于各种因素，如增氧器的大小和设计、水的流速、水体的深度和水温。
通常，更高的流速和更深的水体会导致更高的氧气传递效率。
26455448_新型供气式低压射流曝气器的结构设计与模拟优化
·曝气器结构设计·新型供气式低压射流曝气器的结构设计与模拟优化张安龙1阎毓1，*王先宝1蹇昊辰2（1.陕西科技大学环境科学与工程学院，陕西西安，710021；2.西南交通大学机械工程学院，四川成都，614202）摘要：为了提升供气式射流曝气器的混合效果和充氧效率，本课题根据各种氧传质机理对结构进行重新设计，提出进气管小孔出气等优化改进方案。
通过数值仿真分析软件（Solideworks ）建立三维模型，使用Fluent 软件模拟分析结构合理性和各种结构参数对湍流混合效果的影响。
本课题对比了第一代和第三代新型曝气器的流线图。
最终水相体积分数仿真结果表明，新型曝气装置的设计结构合理且混合效果有了显著提升，第三代低压供气式射流曝气器的最佳参数为一级管径86mm ，一级喷嘴直径36mm ，进气管直径20mm ，进气管长82mm ，混合室直径140mm ，混合室长400mm ，二级喷嘴直径55mm ，开孔孔径3mm ，开孔规模为均匀分布7列，每列8个。
关键词：低压供气式射流曝气器；湍流动能；水相体积分数；Fluent 软件中图分类号：TS73文献标识码：ADOI ：10.11980/j.issn.0254-508X.2022.02.013Structure Design and Simulation Optimization of a New Air -supplied Low Pressure Jet AeratorZHANG Anlong 1YAN Yu 1，*WANG Xianbao 1JIAN Haochen 2（1.School of Environmental Science and Engineering ，Shaanxi University of Science &Technology ，Xi ’an ，Shaanxi Province ，710021；2.School of Mechanical Engineering ，Southwest Jiaotong University ，Chengdu ，Sichuan Province ，614202）（*E -mail ：1098905507@ ）Abstract ：In order to improve the mixing effect and oxygenation efficiency of air -supplied jet aerator ，the structure of which was redesigned according to various oxygen mass transfer mechanisms ，and the optimizized scheme such as small hole outlet on inlet pipe was proposed.The three -dimensional model was established using numerical simulation and analysis software （Solidworks ），and Fluent software was used to simulate and analyze the structural rationality and the influence of various structural parameters on the turbulent mixing effect.This study compared the streamline diagrams of the first -generation and the third -generation new aerators.The simulation results of water phase volume fraction showed that the design structure of the new aerator was reasonable and the mixing effect significantly improved.The optimized pa⁃rameters of the third -generation air -supplied low pressure jet aerator were as follows ：diameter of primary pipe ，primary nozzle ，and inletpipe of 86，36，and 20mm ，respectively ，inlet pipe length of 82mm ，mixing chamber diameter and length of 140and 400mm ，respective⁃ly the secondary nozzle diameter of 55mm and opening diameter 3mm.The opening distribution was 7columns evenly distributed with 8holes in each.Key words ：air -supplied low pressure jet aerator ；turbulent kinetic energy ；water phase volume fraction ；Fluent software射流曝气技术是继空气扩散曝气技术和机械曝气技术后问世的第3种曝气技术[1]，由于射流曝气器具有不容易被堵塞、曝气面积大、更换周期长等特点，已经在我国大量的城市污水处理厂和各类工业废水处理厂中得以应用[2-5]。
