空气流量计原理与检测
汽车空气流量计的原理

汽车空气流量计的原理汽车空气流量计是一种用于测量进入发动机的空气流量的设备。
它是汽车引擎管理系统中至关重要的组成部分,用来调节发动机燃料和空气的混合比例,以实现更优化的燃烧效率和更低的尾气排放。
汽车空气流量计的原理基于热膨胀的性质,通常使用热丝传感器或热膨胀传感器来测量空气流过流量计的速度。
下面将对两种常见的汽车空气流量计原理进行详细介绍。
首先,我们来看热丝空气流量计。
热丝空气流量计有两根细丝,一根被用作加热丝,另一根被用作测量丝。
当发动机运转时,电流通过加热丝,使其加热到一个较高的温度,而测量丝则保持在大约恒定的温度。
当有空气流过时,它会带走测量丝上的热量,使其温度下降。
通过测量丝上的电流变化,可以确定流过的空气量。
实际中,热丝空气流量计通常配有温度补偿传感器,以考虑不同温度下的气体密度变化。
其次,我们来看热膨胀空气流量计。
热膨胀空气流量计使用一个内置的膨胀体来测量空气流通过流量计的速度。
这个膨胀体通常由电阻丝制成,通过加热电阻丝来升温。
当空气流过时,它通过膨胀体产生的小孔进入流量计。
由于高温下膨胀体膨胀,空气通过的通道被限制,从而导致检测电路中电流的改变。
通过测量电流变化,可以确定流过的空气量。
无论是热丝空气流量计还是热膨胀空气流量计,它们都可以通过测量不同温度下的电阻来确定空气流过的速度。
这种原理利用了空气的传导属性和热膨胀性质,通过测量热丝或热膨胀体的温度变化,得出空气流量信息。
但是需要注意的是,由于汽车空气流量计所处环境的复杂性,如湿度、温度和气体密度的影响,使得准确测量汽车空气流量变得更加复杂。
为了提高测量精度,现代汽车空气流量计通常会配备一些附加的传感器和算法,以考虑这些因素的影响。
总的来说,汽车空气流量计的原理基于热膨胀的性质,通过测量热丝或热膨胀体的温度变化,来确定空气流过的速度。
这种原理在汽车引擎管理系统中发挥着重要的作用,可以调整发动机燃料和空气的混合比例,以获得更好的燃烧效率和更低的尾气排放。
汽车空气流量计工作原理_概述说明以及解释

汽车空气流量计工作原理概述说明以及解释1. 引言1.1 概述汽车空气流量计是汽车发动机控制系统中重要的传感器之一。
它用于测量引入发动机的空气流量,以便准确调节燃料喷射量,并确保发动机正常运行。
空气流量计通过检测进入发动机的空气质量和数量,为发动机控制单元提供必要的信息。
因此,了解汽车空气流量计的工作原理和其在整个系统中的作用非常关键。
1.2 文章结构本文将从以下几个方面对汽车空气流量计进行介绍和分析。
首先,在第二部分中,我们将详细介绍汽车空气流量计的工作原理,并解释其基本原理和组成部分。
然后,在第三部分中,我们将概述说明空气流量计在汽车系统中的重要性,并比较不同类型的空气流量计及其应用领域。
接着,在第四部分,我们将进一步解释空气流量计的测量原理以及与车辆控制系统之间的关系,并讨论可能出现的问题及其解决方法。
最后,在第五部分,我们会总结文章内容,并提出对未来研究和发展方向的展望和建议。
1.3 目的本文旨在提供对汽车空气流量计工作原理的全面说明和解释,并探讨其对汽车性能和燃油经济性的影响。
通过深入了解空气流量计的原理和功能,读者将能够更好地理解汽车发动机控制系统中该关键传感器的作用,以及如何诊断和解决潜在的问题。
此外,本文还将指出未来研究该领域所需的方向,并为相关技术的改进提供参考。
2. 汽车空气流量计工作原理:2.1 原理介绍:汽车空气流量计是一种用于测量发动机进气量的装置,其工作原理基于热敏电阻和高频振荡技术。
空气流量计通过测量进入发动机的空气质量来确定所需的燃油供应。
当空气通过流量计时,它会使得组成流量计的热敏电阻受到冷却或加热。
这个温度变化导致了电阻值的变化,从而产生电压信号。
2.2 流量计的构成和功能:汽车空气流量计通常由两个主要部分组成:传感器和控制单元。
传感器包含一个热丝或热膜,其在同一温度下比周围环境多余几度。
当空气经过传感器时,热丝或热膜会被冷却,并通过改变电子元件中的电导率来呈现出相应的电信号。
丰田卡罗拉空气流量计原理及检修

丰田卡罗拉空气流量计原理及检修一、空气流量计工作原理在图1 所示电路中,电桥处于平衡状态时热线与冷线温度相差保持100℃。
当空气流过空气流量计时,热线降温而电阻变小,冷线降温而电阻变大,于是电桥失去平衡。
控制电路会增加通过热线的电流,使电桥恢复平衡。
而电流IH 的增大会使精密电阻的电压降增大,只要测量精密电阻两端的电压降,即可通过计算得知空气的质量流量。
热膜式空气流量计的工作原理与热线式空气流量计基本相同。
区别在于采用低成本的厚膜工艺将热线电阻、补偿电阻及精密电阻镀在一块陶瓷基片上,用以取代热线式空气流量计中的热线。
由于成本低,工作可靠,目前广泛采用。
二、空气流量计电路COROLLA 发动机空气流量计电路如图2 所示。
三、空气流量计电路技术参数1.空气流量计工作电压:9~14V。
2.空气流量计信号输出电压:0.2~4.9V。
3.线束和连接器之间的电阻应符合表1 规定。
4.空气流量:在怠速时应为0.54 ~4.33g/s。
转速为2500r/min 时(无负荷)应为3.33~9.17g/s。
四、读取数据流点火开关OFF,将解码器连接到DLC3。
起动发动机并开启解码器,选择以下菜单:Powertrain/EngineandECT/Data List/MAF。
在怠速时,解码器显示流量值应为0.54~4.33g/s,转速为2500r/min 时(无负荷)流量值应为3.33~9.17g/s。
若流量值为0.0 g/s,则说明空气流量计电源电路断路或VG 电路断路(或短路)。
若流量值为271.0 g/s,则说明E2G 电路断路。
五、检测信号波形如图3 所示,按图示工况用示波器在线(不断开任何连接器)检测空气流量计的波形,如果波形不符合要求,说明空气流量计电路有故障。
六、检测空气流量计电源点火开关OFF,脱开空气流量计连接器B2,用专用汽车万用表检测空气流量计连接器B2-3(+B)与B2-4(E2G)端子以及B2-3(+B)与B31-116 端子之间的电压,如图4 所示。
空气流量计工作原理

空气流量计工作原理
空气流量计是一种用于测量气体流量的仪器,它在工业生产、环境监测、能源
管理等领域有着广泛的应用。
它的工作原理主要基于流体力学和热力学的基本原理,下面我们来详细介绍一下空气流量计的工作原理。
首先,空气流量计的工作原理涉及到热传感器。
当气体流经热传感器时,气体
会带走热量,导致传感器的温度下降。
通过测量传感器的温度变化,就可以确定气体的流量。
这种基于热传感器的测量原理被广泛应用于热敏电阻式流量计和热敏电阻式热风流量计等类型的空气流量计中。
其次,空气流量计的工作原理还涉及到压力传感器。
当气体流经压力传感器时,气体的流速会影响到传感器的压力变化。
通过测量压力传感器的输出信号,就可以确定气体的流速和流量。
这种基于压力传感器的测量原理被广泛应用于差压式流量计和静压式流量计等类型的空气流量计中。
另外,空气流量计的工作原理还涉及到超声波传感器。
超声波传感器可以通过
发送和接收超声波来测量气体的流速和流量。
当气体流经超声波传感器时,超声波的传播速度会受到气体流速的影响。
通过测量超声波的传播时间和频率变化,就可以确定气体的流速和流量。
这种基于超声波传感器的测量原理被广泛应用于超声波流量计和多通道超声波流量计等类型的空气流量计中。
综上所述,空气流量计的工作原理主要包括热传感器测量、压力传感器测量和
超声波传感器测量。
通过这些测量原理,空气流量计可以准确、快速地测量气体的流速和流量,为工业生产和环境监测提供了重要的技术支持。
希望通过本文的介绍,能让大家对空气流量计的工作原理有一个更加深入的了解。
空气流量计工作原理

空气流量计工作原理空气流量计是一种用于测量空气流量的仪器或装置。
它的工作原理基于空气流动时产生的压力差或热量变化。
一种常见的空气流量计是差压流量计。
它通过测量空气流经管道时产生的压力差来确定流量大小。
差压流量计通常由一个流量传感器和一个差压传感器组成。
流量传感器位于管道中,通过其内部的孔或导管来限制空气流动。
当空气通过流量传感器时,会产生一定的压力差,传感器将这个压力差转化为电信号。
差压传感器位于流量传感器的两侧。
它通过测量流量传感器两侧的压力差来确定空气流量。
差压传感器将压力差转化为电信号,并传递给一个计算机或显示器进行处理和显示。
另一种常见的空气流量计是热式流量计。
它通过测量空气流经管道时产生的热量变化来确定流量大小。
热式流量计通常由一个加热元件和一个温度传感器组成。
加热元件位于管道中,它通过加热空气来使其温度升高。
当空气流经加热元件时,会带走一定的热量,导致温度降低。
温度传感器位于加热元件的下游,它测量空气的温度变化。
根据空气流过加热元件时的温度变化,可以确定空气流量的大小。
温度传感器将温度变化转化为电信号,并传递给一个计算机或显示器进行处理和显示。
除了差压流量计和热式流量计,还有其他类型的空气流量计,如超声波流量计、旋转翼流量计等。
这些流量计的工作原理各有不同,但都可以准确地测量空气流量。
总的来说,空气流量计的工作原理是基于空气流动时产生的压力差或热量变化。
通过测量压力差或温度变化,可以确定空气流量的大小。
空气流量计在工业、环境监测、能源管理等领域中具有重要的应用价值。
通过准确测量空气流量,可以提高生产效率、保护环境、节约能源。
空气流量计卡尔曼计算公式

空气流量计卡尔曼计算公式空气流量计是工业生产中常用的一种仪表,用于测量流体(通常是气体)的流量。
而卡尔曼滤波器则是一种用于估计系统状态的算法,它能够通过融合多个传感器的信息,提高状态估计的精度。
在空气流量计中,使用卡尔曼滤波器可以有效地估计流量,提高测量的精度和稳定性。
本文将介绍空气流量计卡尔曼计算公式的推导和应用。
1. 空气流量计原理。
空气流量计是通过测量流体通过管道的速度来计算流量的仪表。
常见的空气流量计有热式流量计和超声波流量计等。
热式流量计通过加热元件和测温元件来测量流体的流速,而超声波流量计则通过发送和接收超声波信号来测量流体的速度。
无论是哪种类型的空气流量计,都需要对测量的信号进行处理和滤波,以提高测量的精度和稳定性。
2. 卡尔曼滤波器原理。
卡尔曼滤波器是一种用于估计系统状态的算法,它通过融合系统模型和传感器测量值,提高状态估计的精度。
卡尔曼滤波器的核心是状态方程和观测方程。
状态方程描述系统状态的演化规律,观测方程描述测量值与系统状态之间的关系。
通过不断地更新状态估计值,卡尔曼滤波器可以不断地提高状态估计的精度。
3. 空气流量计卡尔曼计算公式推导。
在空气流量计中,我们可以使用卡尔曼滤波器来估计流量。
假设空气流量计的状态变量为流量和流速,观测变量为传感器的测量值。
我们可以建立状态方程和观测方程如下:状态方程:x(k+1) = Ax(k) + Bu(k) + w(k)。
观测方程:z(k) = Hx(k) + v(k)。
其中,x(k)为系统状态向量,A为状态转移矩阵,B为控制输入矩阵,u(k)为控制输入,w(k)为状态噪声,z(k)为观测向量,H为观测矩阵,v(k)为观测噪声。
根据卡尔曼滤波器的原理,我们可以得到卡尔曼滤波器的更新公式如下:预测步骤:x^-(k+1) = Ax(k) + Bu(k)。
P^-(k+1) = AP(k)A^T + Q。
更新步骤:K(k+1) = P^-(k+1)H^T(HP^-(k+1)H^T + R)^-1。
空气流量计的原理与构造

空气流量计的原理与构造空气流量计是测量空气或气体流量的装置。
根据测量原理不同,可分为以下几种类型:1. 悬浮式流量计它通过测量气流携带细小球体上升的高度来计算气流速度。
管道内放置多个密度已知的浮球,当气体流经管道时,浮球会被气流提升起来,浮球浮起的高度与气流速度成正比。
同一气流条件下,密度越大的浮球升力越大,浮起越高。
通过检测每个浮球浮起的高度,可以分析气体的流速。
2.旋风式流量计它利用空气流经转子叶片时产生的叶片旋转速度来测量气流量。
转子轴连接有翼轮,气流经过翼轮使其旋转,翼轮的转速和气流速度成正比。
转子转速由电磁式传感器检测,并通过机械传动装置显示气流量。
3.滚筒式流量计它使用旋转滚筒在气流中转动的速度来测量气体流量。
滚筒的一端连接螺旋叶片,当气体流过螺旋叶片时会带动滚筒旋转。
滚筒的转速与气体的流量成正比。
一般利用光电传感器检测滚筒的转速。
4.热线式流量计它利用气流冷却热线的程度来检测气体流速。
在气体管道中垂直张紧一根电热丝,当气体流过时吸收热线的热量,使电热丝的电阻发生变化,从而测量气体的流速。
热线流量计反应灵敏,可测量范围广。
5.超声波流量计它利用声波在气流中上下游传播时间差来测量气体流量。
上下游传播时间差与气流速度成正比。
一般在管道内安装两组超声波传感器,发射接收超声波信号,通过信号在气流中传播时间差计算气体流速。
以上是几种空气流量计的常见类型、测量原理和基本构造,根据不同的使用环境、精度要求选择合适的流量计,能获得准确的气体流量测量数据。
这对于工业过程控制、通风评估以及科学实验都是非常重要的。
管道空气流量计的工作原理

管道空气流量计的工作原理
管道空气流量计是一种通过测量管道中空气流动来准确测量流量的仪器。
它的工作原理可以分为以下几个步骤:
1. 利用传感器或装置感知气流运动:管道空气流量计通常使用传感器或特殊装置来感知管道中空气流动的速度和方向。
这些传感器可以是热敏传感器、风速传感器、压力传感器等。
2. 转换气流运动成电信号:传感器或装置会将感知到的气流运动转换成电信号。
例如,热敏传感器可以通过测量气流通过时产生的温度差来转换成电压或电流信号。
3. 计算气流速度或压力:通过测量气流运动所产生的电信号,管道空气流量计可以计算气流的速度或压力。
该计算通常基于一定的物理模型或算法。
4. 计算气流流量:根据管道截面积以及所测量的气流速度或压力,管道空气流量计可以计算出气流的流量。
这一计算通常通过乘以截面积来实现。
5. 显示或输出结果:最后,计算得到的气流流量可以通过显示屏、数据接口或其他方式进行输出或显示,使用户能够方便地获取测量结果。
总之,管道空气流量计通过感知气流运动、转换成电信号、计算气流速度或压力、计算气流流量并输出结果,实现对管道中空气流量的准确测量。
空气流量计工作原理

空气流量计工作原理
空气流量计的工作原理是通过测量进入或通过管道内的空气流动来确定流量的。
通常情况下,空气流量计基于贝努利原理和其他流体力学原理工作。
空气流量计通常由以下组件组成:聚合物或金属管道、传感器、信号处理器和显示器。
在工作时,空气流过管道时会产生一定的压力差。
传感器位于管道的两端,用于测量进入和离开管道的压力。
传感器可以是压力传感器、差压传感器或热敏传感器。
压力差传感器通过测量管道两端的压力差来计算空气的流量。
通过贝努利原理,根据F=PA (A为截面积,P为压力)的关系,较高的流速会导致较低的压力,较低的流速会导致较高的压力。
通过测量压力差的变化,传感器可以计算出空气的流量。
传感器的输出信号通过信号处理器进行处理和放大,然后传送到显示器上显示。
显示器通常会显示实时的空气流量值。
需要注意的是,空气流量计的精确度可能受到管道尺寸、压力、温度和湿度等因素的影响。
因此,在使用空气流量计时,应根据实际情况进行校准和调整,以确保准确测量空气流量。
空气流量计原理

空气流量计原理
空气流量计是一种用于测量流经管道的气体或液体的流量的设备。
它在许多工业和科学领域中都有着广泛的应用,如化工、石油、天然气、医疗设备等。
空气流量计的原理是基于流体力学和热力学原理,通过测量流体通过管道时的压力差或热传导来确定流量。
空气流量计的原理之一是差压原理。
根据伯努利定律,当流体通过管道时,流速增加,压力就会降低。
空气流量计利用这一原理,通过在管道中设置两个压力传感器来测量流体通过管道时的压力差,进而计算出流量。
另一种常见的原理是热敏电阻原理。
空气流量计通过在管道中设置一个加热元件和若干个温度传感器,当流体通过管道时,加热元件会将流体加热,而温度传感器会测量流体的温度变化。
根据流体的热传导特性,可以计算出流体的流量。
除了以上两种原理之外,还有一些其他的原理,如旋翼原理、超声波原理等。
不同的原理适用于不同的场景和要求,但它们都以测量流体的压力、温度、速度等参数来确定流量。
空气流量计的原理虽然各不相同,但它们都具有精度高、响应快、结构简单、维护方便等特点。
随着科技的不断发展,空气流量计的原理和技术也在不断创新和改进,使其在各个领域的应用更加广泛和有效。
空气流量计的原理不仅在工业生产中发挥着重要作用,也在环保、节能等方面有着重要的意义。
相信随着技术的不断进步,空气流量计的原理和应用将会有更加广阔的前景。
热模式空气流量计工作原理

热模式空气流量计工作原理
热模式空气流量计的工作原理:热式空气流量计是一种测量空气流量的仪表,它由热式空气流量计和电子计算机组成。
在热式空气流量计中,流量的测量是通过热式空气流量计的加热元件将温度变化传递到传感器上,传感器再将这种变化转换成电信号,然后传给电子计算机进行处理,从而获得流量数据。
在热式空气流量计中,热元件的温度和压力信号是直接传递给电子计算机的。
由于电子计算机具有强大的数据处理功能和信息处理能力,因此可以根据信号处理后的结果对传感器进行控制和调节。
另外,热式空气流量计还具有非接触式测量、精度高、无机械磨损、响应速度快、使用寿命长等优点。
热模式空气流量计是一种直接测量空气流量的仪表,它是利用热式空气流量计工作时介质温度随体积流量变化的原理来测量介质流量的。
当一个封闭的管道内充满流动气体时,随着气体体积流量的增加,其压力也会增加;当管道内气体被压缩时,其压力也会降低;当管道内气体完全膨胀时,其压力就等于大气压。
—— 1 —1 —。
热模式空气流量计的原理

热模式空气流量计的原理
热模式空气流量计是一种常见的测量空气流量的方法,其基本原理是利用被测流体对传感器上加热元件的冷却效应进行测量。
热模式空气流量计的核心部件是一个加热丝,当电流通过加热丝时,丝的电阻会产生热量。
当空气流经加热丝时,空气对加热丝产生冷却效应,冷却效应的程度取决于空气流速。
因此,通过测量加热丝的温度变化,可以间接得到空气的流速。
具体来说,热模式空气流量计通常通过两个温度传感器来测量加热丝的温度差,一个传感器位于加热丝上游,另一个位于下游。
当加热丝上游的传感器受到冷却效应时,温度下降,而下游的传感器则相对保持稳定。
通过测量这两个传感器之间的温度差,可以计算出空气流速。
在实际应用中,热模式空气流量计通常会校准,以确保测量的准确性。
此外,由于空气中可能存在粉尘、湿气等其他因素会影响测量结果,因此还需要进行一些修正和校正。
空气流量传感器的结构、原理与检测 ppt课件

ppt课件
31
在路检测
• 当确定上述电压正常后,便可测量涡流空气流量传感器输出信 号端子KS与接地端子E2之间的电压值。测量时,分为两个步 骤, 第一步是在打开点火开关,发动机不启动时,KS与E2电 压值为:4~6V。 第二步,启动发动机,在怠速状态下(1000rad/min), KS与E2端子之间的电压为脉冲电压,电压值在2~4V之间为 合适。进气量越大,电压越高。
I
2 H
qm
ppt课件
37
惠斯登电桥
• 热线式空气流量传感器通过两个接线端子,分别给控制电 脑ECU输送热线电流变化的电压信号和冷线电阻变化的电 压信号(该信号相当于进气温度传感器THA信号)。
• 传统的波许L型汽油喷射系统及一些中档车型采用这种叶 片式空气流量传感器,如丰田CAMRY(佳美)小轿车、丰 田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。
• 这种空气流量计的结构简单,可靠性高;但进气阻力大, 响应较慢且体积较大。和热膜式空气流量计相比,测量精 度较低,实时响应性较差。
• (2)翼片完全关闭状态时,VS-E2端子之间的电阻值为 200~600Ω 。
• (3)翼片由完全关闭位置逐渐打开到完全开启位置时, VS与E2两端子之间的电阻应在200~1200Ω之间连续变化。
• 测量翼片式空气流量计信号端子电阻时,还需慢慢转动翼片, 观测电阻值有无忽大忽小,或有间断出现电阻很大等不良情 况。
ppt课件
32
热线式空气流量计
• 热线式空气流量传感器安装在发动机的空气滤清器与进气 总管之间,其后端为节气门体。
空气流量计工作原理简单介绍

空气流量计是在行业使用中比较广泛和使用次数比较频繁的,那么只是知道它是空气流量计还是不行的,最好能掌握它的工作原理是最好的。
即使是使用中出现了什么小的棘手的问题,根据原理的介绍,也可以大概的检查下问题的所在。
下面就简单的介绍下空气流量计的工作原理。
转。
叶轮的转数与通过空气流量计的气体体积成正比。
流量计入口处安装有一个特殊设计的专利导流架,随着流速的增加,对进入流量计的气流进行加速。
导流架的设计可消除任何潜在流体扰动,如涡流或不对称流。
对涡轮叶片的推动力也同时增加。
确保了流量计在允许的误差范围内高精度计量,即使在小流量的状况下也可以准确计量。
其中作用在涡轮叶片上的气流是轴向的,涡轮装置在主传动轴上,传动轴配有高强度的球轴承。
气体通过涡轮叶片后,涡轮叶片的旋转经齿轮组减速后。
空气流量计入口通道内压力得到回复,通道设计可确保流态的最优化。
这就是空气流量计的工作原理简单的介绍了一下,虽然在文字的阐述方面可能不是很明白,但是已经尽量用白话来介绍了,简单易懂。
希望大家能结合文字的阐述和图片的介绍来很好的了解空气流量计的工作原理,希望对大家有所帮助。
空气流量计的原理

空气流量计的原理空气流量计是一种用于测量引擎进气量的仪器。
通常情况下,引擎需要精确的空气流量来保持正确的尾气排放,经济性和性能。
空气流量计有多种不同的类型,每种类型都有其独特的测量原理,但大多数空气流量计基本上都由两部分组成:传感器和控制模块。
热线式空气流量计最常用的空气流量计之一是热线式空气流量计。
这种类型的空气流量计利用热线传感器来测量空气流量。
在这种空气流量计中,有两个热线传感器,其中一个被称为真空热线,另一个被称为加热热线。
空气通过它们之间的元件,冷却空气引起真空热线发生少量的冷却。
在测量过程中,加热热线保持在一个恒定的温度上,而真空热线则通过一定的电信号和温度差变化来测量空气流量。
当空气流量增加时,空气对真空热线的冷却效果也会增加,这将导致真空热线降温。
流量计控制模块矫正算法和反馈回路会保持加热热线的温度不变,并通过监测真空热线的温度变化来计算空气流量。
湍流式空气流量计另一种空气流量计是湍流式空气流量计。
它是基于空气通过一个离心式轮子以生成涡,并通过感应测量涡的旋转来测量空气流量。
该离心式轮子会以不同速度旋转,但通常都会保持最大的转速。
当空气通过轮子时,它会引起气涡,涡的旋转速度大致与空气流量成正比。
湍流式空气流量计使用感应器来感应这种旋转,从而测量空气流量。
流量计控制模块会记录和分析湍流式空气流量计的感应测量结果,并计算出正确的空气流量。
质量空气流量计最新的空气流量计技术之一是质量空气流量计。
这种类型的空气流量计使用一种称为热膜技术的热传感器来测量空气质量和流量。
热膜技术在空气流量测量中被广泛使用,因为它不仅可以测量空气流量,还可以测量气体的密度和温度。
当空气通过热膜传感器时,传感器利用电热物性变化原理,瞬间加温后测量空气流经后的冷却的幅率,能够根据传感器测出的空气幅率来确定空气流量。
总结以上三种空气流量计都是通过不同的传感器技术来测量空气流量。
传感器会将测量到的数据通过与控制模块进行交互,反馈到控制装置上,以控制引擎的燃料搭配和尾气排放等相关问题。
热线式空气流量计工作原理

热线式空气流量计工作原理
热线式空气流量计是一种常用于测量气体流量的仪器,其工作原理如下:
1. 传感器:
热线式空气流量计内部包含一个传感器,通常由一根细丝或导线制成。
这根细丝被称为热丝,它的电阻随着温度的变化而改变。
2. 电流:
流经热丝的电流是根据所测量的气体流量和热丝的电阻变化而改变的。
通常,将恒定电流通过热丝,使得热丝的温度保持在设定的值。
3. 冷却效应:
当气体流经热丝时,热丝上的热量会通过传导、对流和辐射等多种方式被带走,导致热丝的温度降低。
这种冷却效应与气体流量成正比。
4. 温度变化检测:
热线式空气流量计会通过温度变化来检测气体流量。
当气体流量增加时,冷却效应也会增大,导致热丝的温度下降更多。
相应地,当气体流量减小时,冷却效应减小,热丝的温度变化也较小。
5. 测量信号:
测量信号通常以电压或电流的形式输出,其大小与热丝的电阻
变化成正比。
可以通过测量信号来确定气体流量的大小。
总结:热线式空气流量计是通过测量热丝上的温度变化来确定气体流量的。
当气体流经热丝时,会带走热量导致热丝的温度变化,通过测量这一温度变化可以计算出气体流量的大小。
空气流量计的工作原理

空气流量计的工作原理随着工业的发展和人们对环境的关注,空气流量计逐渐成为工业生产和环境监测中重要的仪器。
它可以测量气体的流量、速度、压力等参数,广泛应用于航空、化工、石油、环保等领域。
本文将介绍空气流量计的工作原理及其分类。
一、工作原理空气流量计是一种测量气体流量的仪器,它的工作原理可以归纳为以下几种:1.差压式流量计差压式流量计是一种常见的空气流量计,它利用孔板、喇叭口、锥形管等流量传感器产生的压差来测量气体流量。
当气体通过流量传感器时,会产生压差,传感器会将压差转化为电信号输出,经过计算后即可得到气体流量。
2.热式流量计热式流量计利用热敏电阻或热电偶等温度传感器测量气体流量。
当气体通过热敏电阻或热电偶时,会带走一定的热量,使传感器的温度发生变化。
根据传感器温度的变化量及气体的热容量、密度等参数,可以计算出气体的流量。
3.超声波流量计超声波流量计利用超声波在气体中的传播速度和方向来测量气体流量。
它通常由发射器和接收器组成,发射器向气体中发出超声波,接收器接收反射回来的超声波。
根据超声波的传播时间和方向,可以计算出气体的流量。
4.旋转翼式流量计旋转翼式流量计利用气体流经旋转翼时产生的动能来测量气体流量。
当气体通过旋转翼时,旋转翼会带动一个磁铁旋转,磁铁旋转时会产生磁场变化,通过检测磁场变化即可计算出气体的流量。
二、分类根据测量原理和应用场景的不同,空气流量计可以分为以下几类: 1.差压式流量计差压式流量计可分为孔板流量计、喇叭口流量计、锥形管流量计等。
它们在不同的流量范围和精度要求下具有各自的优缺点,常用于测量气体流量、压力、温度等参数。
2.热式流量计热式流量计可分为热敏电阻式流量计、热电偶式流量计等。
它们在测量低流速、高粘度气体流量时具有优势,但在高温、高压气体流量测量时受限。
3.超声波流量计超声波流量计可分为传输时间差式流量计、多普勒式流量计等。
它们在测量高流速、大口径气体流量时具有优势,但在气体流动不稳定、气体中含有颗粒物等情况下精度受限。
空气流量计工作原理

空气流量计工作原理
空气流量计是用来测量空气流量的仪器。
其工作原理基于空气通过传感器时所产生的压差。
空气流量计主要由传感器和处理器组成。
传感器通常由一个热丝或热膜制成,它们以恒定的功率加热到一定温度。
当空气经过传感器时,传感器的温度会因空气流过而发生变化。
这种变化可以通过测量传感器温度的电阻来检测。
传感器内部的电路将测量到的电阻信号转换为电压信号,并将其传送给处理器。
处理器使用一种特定的算法将电压信号转换为空气流量的单位,例如立方米/小时或立方英尺/分钟。
这些数据可以通过数字显示器或输出接口进行显示或传输。
空气流量计的精度和稳定性可以通过校准来调整。
一个典型的校准过程涉及在已知流量条件下对流量计进行测试,并调整传感器或处理器的特定参数以使测量结果更准确。
总之,空气流量计通过测量空气经过传感器时产生的压差来测量空气流量。
它具有高精度和稳定性,并且可以在工业控制、汽车工程和环境监测等领域中广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
温度(℃) -20
4.0-7.0
0
THA-E1
2.0-3.0
20
0.9-1.3
40
0.4-0.7
60
在路检测
• 首先接通点火开关(ON位置),但不启动发动机。检测 ECU的电源端和搭铁端连接是否正常。
• 即导线连接器端子VC与E2接地端子间的电压,正常值为: 4.5~5.5V。用万用表测量搭铁端连接情况。是否有接触 不良。
• 检测进气量的电路有两种,一种是电压比检测,即把 US/UB的电压比作为空气流量计输出(US=VC—VS,UB为 电源电压),此电压比值随节气门打开而下降,其特点是 电源电压变化时,信号US和UB按比例变化,输出信号 US/UB保持不变,确保空气流量计测量正确。
• 另一种是电压值检测,即在VC端加固定电压+5V, US=VS—VE2=VS,特点是直接反映进气量的数值,电压US 与进气量成正比,且呈线性关系。
在路检测
• 当确定上述电压正常后,便可测量涡流空气流量传感器输出信 号端子KS与接地端子E2之间的电压值。测量时,分为两个步 骤, 第一步是在打开点火开关,发动机不启动时,KS与E2电 压值为:4~6V。 第二步,启动发动机,在怠速状态下(1000rad/min), KS与E2端子之间的电压为脉冲电压,电压值在2~4V之间为 合适。进气量越大,电压越高。
• 传统的波许L型汽油喷射系统及一些中档车型采用这种叶 片式空气流量传感器,如丰田CAMRY(佳美)小轿车、丰 田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。
• 这种空气流量计的结构简单,可靠性高;但进气阻力大, 响应较慢且体积较大ห้องสมุดไป่ตู้和热膜式空气流量计相比,测量精 度较低,实时响应性较差。
利用这一原理,只要检测卡门旋涡的频率,就可以求出空 气流量。
光学式卡尔曼涡流式空气流量计结构
涡流式空气流量传感器通常与空气滤清器外壳安装成一体,并与 进气总管上的节气门体相连接。
光学式卡尔曼涡流式空气流量计原理
发动机主通道内设一个锥形 的涡流发生器,当空气流经进 气道时,会在涡流发生器的后 部产生有规律的卡尔曼涡流, 这将导致涡流发生器周围的压 力发生变化,变化的压力经过 导压孔引向金属膜制成的反光 镜表面,使反光镜振动。
空气流量计分类
• 分 类: 翼片式空气流量计(体积) 卡门涡旋式空气流量计(体积) 热线式空气流量计(质量) 热膜式空气流量计(质量) 量芯式空气流量计 (体积)
第二节 翼片式空气流量传感器
• 叶片式空气流量计安装在空气滤清器和节气门之间。它的 作用是检测吸入空气量的多少,并把检测结果转换成电信 号。
主流测量方式的热线式空气流量计测量原理
白金热线电阻RH置于进气通道中,空气流经热线时,带 走部分热量,使热线温度下降。热线周围通过的空气质量 流量越大,则单位时间内的热量损失越大。单位时间内的 热量损失为:
指数n随热线的形状和雷诺数Re而变化,一般可取近似值0.5。 A、B与空气的物理性质和热线的形状有关。
热线式空气流量计
• 热线式空气流量传感器安装在发动机的空气滤清器与进气 总管之间,其后端为节气门体。
• 热线式空气流量传感器按其测量元件(热线)的安装位置 不同,可分为:主流测量方式的热线式空气流量计 旁通测量方式的热线式空气流量计
主流测量方式的热线式空气流量计

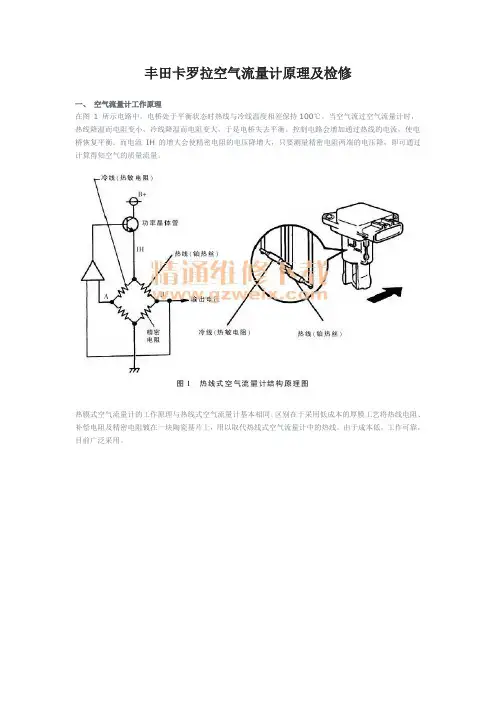

取样管置于主空气通道中央, 两端有防护网,白金热线电阻 RH(70µm)布置在一个支承环 内,其阻值随温度变化,热线 支承环前后端分别安装作为温 度补偿的冷线电阻RC和作为惠 斯登电桥臂的精密电阻RA,电 桥另外一个臂是安装在控制电 路板上的精密电阻RB。RH、RC、 RA、RB共同组成惠斯登电桥; 电桥的两个对角线分别接控制 电路的输入和输出。
光学式卡尔曼涡流式空气流量计的检测
• 现仅以丰田凌志LS400型轿车所装配的IUE-EF发动机上 的反光镜式涡流空气流量传感器为例,进行传感器单体检 测分析。
• 开路加温检测 用加温和制冷剂改变进气温度传感器的温度,同时用
万用表测量THA端和E2端子间在不同温度时的电阻值, 和标准值进行比较,判断温度传感器是否损害。
传感器的检测
• 用万用表检测ECU及其控制电路故障时,首先必须详细阅 读被测汽车的维修技术资料。通过阅读资料掌握以下几点 内容,汽车发动机ECU线束插接器中各端子相连接的传感 器的名称、电路连接图、发动机不同工作状态下各端子标 准电压值和各端子之间的标准电阻值等资料。
翼片式空气流量传感器检测
• 检测方法:开路检测和在路检测。 • 开路检测主要是在传感器与其他电路断开的情况下,对传
• 热线电阻RH通电后,单位时间内产生的热量为:
对某个特定的发动机,进气通道的截面积是定值,ρv代表着质
量流量。在热平衡时即单位时间内热量损失与加热量必须相等
结论
• 若维持热线和进气温度差(TH—TC)不变(如100℃), 则供给热线的电流大小就是空气质量流量的衡量尺度。热
线电流是空气流量的单一函数。
感器内部情况进行检测,一般是通过检测有关端子之间的 电阻值或通断情况来判断。 • 在路检测是传感器在工作状态下,通过检测有关端子的电 压,对传感器、ECU及连接导线进行综合检测。
翼片式空气流量计外观检测
• 外观检测 • 首先检查导线与接线器接触是否良好(插接传感器时,要
关闭点火开关) • 再检查空气流量传感器外壳有无破裂,与进气管连接处有
• 翼片处于关闭状态时,E1-FC端子之间的电阻值为∞。 • 翼片处于开启后的任一位置,E1-FC端子之间的电阻值为
0。
2.检查电位计的性能
• (1)翼片在任何位置时,VC-E2端子之间的电阻值为 200~400Ω。
• (2)翼片完全关闭状态时,VS-E2端子之间的电阻值为 200~600Ω 。
• (3)翼片由完全关闭位置逐渐打开到完全开启位置时, VS与E2两端子之间的电阻应在200~1200Ω之间连续变化。
翼片式空气流量计
VC
空气流量增大时,进气气流对 电位计 叶片产生的推力增大,推力克服
复位弹簧的弹力使α增大,直到
VS
推力与弹力平衡为止。
同时电位计中的滑臂与翼片轴
同轴旋转,使接线插头间的电阻
测量叶片
减小,输出电压值US降低,电 控单元根据空气流量计输入的信 号感知空气流量的大小。
检测进气量的电路
进气温度传感器端子
• 点火开关置“OFF”,拔下空气流量传感器的导线连接器, 用万用表电阻档测量传感器上“THA”与“El”端子之间的 电阻,其标准值如下表所示。如果电阻值不符合标准值,
则更换空气流量传感器。
卡门涡旋式空气流量传感器THA-E1端子间的电阻(丰田凌志LS400轿车)
端子
标准电阻(kΩ) 10.0
I
2 H
qm
惠斯登电桥
• 热线式空气流量传感器通过两个接线端子,分别给控制电 脑ECU输送热线电流变化的电压信号和冷线电阻变化的电 压信号(该信号相当于进气温度传感器THA信号)。
实际工作中,代表空气流量的加热电流是通过电桥中的
RA转换成电压输出的。 该空气流量计的工作过程如下:当空气流量发生变化
反光镜振动频率=涡流的频率
电路连接图
为了便于对进气温度进行适时检测,涡流 式空气流量传感器内装有进气温度传感器。 ECU根据进气温度信号(THA),对随气 温变化的空气密度进行修正。因此,涡流式 流量传感器接线端子上有进气温度信号端子 (THA)和进气温度传感器接地端子 (E1)。
为保证涡流式空气流量传感器内电路正 常工作,通过ECU给传感器输入工作电压, 其信号端子为VC,传感器接地端子为E2。
4. 关闭点火开关,用万用表电阻档检测传感器与ECU之间 的连接导线是否有短路、短路和接触不良等现象。
丰田PREVIA(大霸王)车2TZ-FE发动机用叶片式空
气流量传感器的检测
• 在车检测,开路检测
蓄电池电压 VB←→E2
VC←→E2
电 VS←→E2 压
翼片开启角度
卡尔曼涡流式空气流量计
定义:利用流体因附面层的分离而交替产生的一 种自然振荡型漩涡原理来测量流体的速度,并通 过速度的测量直接反映空气流量的流量计。
翼片式空气流量计的接线端子
• 翼片式空气流量计有5线与7线两种,5线翼片式空气流量 计内没在油泵开关,7线翼片式空气流量计内装有油泵开 关。
传感器的检测
• 主要介绍运用万用表对传感器进行检测的方法。 汽车电子控制系统的传感器电路同样具有与其他电子
电路一样的电路特性,即具有自身工作特点的电压、电阻 特性。例如,在ECU线束插接器的各端子上有不同的工作 电压;在ECU控制的各电路及其传感器和执行元件端子间 都具有自身的电阻值。因此,在没有汽车专用ECU故障检 测仪时,可以通过万用表测量ECU线束插接器各端子(不 拆开线束插接器)的工作电压值和各端子之间的电阻值 (拆开线束插接器)来诊断ECU及其控制电路的故障。
时,空气带走的热量变化。热线温度发生变化,引起RH值 的变化,电桥失去平衡,其输出电位差发生变化;控制电
路根据电桥输出电位差的变化调整加热电流IA,使电桥处 于新的稳定状态,并且在RA上得到代表空气流量的新的电 压输出。
工作原理
传感器连接电路-日产千里马
传感器热线自清洁电路
在路检测
1. 接通点火开关,但不启动发动机,用万用表检测ECU连 接器+B段与搭铁端是否有电压。
2. 若ECU的供电电压正常,用万用表的电阻档或者通断档 检测ECU连接器端子E1和车身搭铁之间的连接导线是否 导通。
3. 用手推动翼片处于不同位置,用万用表的电压档测量VSE2端子之间的电压值,应符合附录中的规范值。
式中 St—斯特劳哈尔数;
f
St
v
