矩形花键的画法与标注
8-2键、花键及其连接表示方法解析

d+t1
例:d=20mm,查附表3-1,得
t1=2.8mm,b=6mm,h=6mm,L=14~70mm
键连接的画法和标注
A 键
主视图是通过轴的轴线和键 的纵向对称平面剖切后画出 的,轴和键按未被剖切绘制。 为了表达键在轴上的安装情 况,轴采用局部剖视。
A-A
轴 A 轮
注意:装配图中不标注尺寸.
注意 : 轮上键槽的底面与键不接 触,画出间隙,键与键槽的其 他表面都接触,画成一条直线.
圆柱销 圆锥销
公称直径10mm,长50 mm的B型圆柱销 标记: 销 GB/T 119-1986 B10×50
2. 销 联 接 的 画 法
圆柱销 零件1 圆锥销
轴
轴套
零件2
圆柱销连接
圆锥销连接
在装配图中,当剖切平面通过销的轴线时,销 按未被剖切绘制。
8.2 键、花键及其连接的表示方法
键主要用于轴和轴上零件(如带轮、齿 轮等)之间的连接,以传递扭矩。
皮带轮 轴 键
一、常用键及其标记
键连接具有结构简单、紧凑、可靠、装拆方 便和成本低廉的优点。 常用的键有普通平键、半圆键和钩头楔键等。
A型(圆头)
普通平键
键的种类 半圆键
(a) 平 键
B型(平头)
C型(单圆头)
插入图8-19
外花键的标注:
外花键的标注采用一般尺寸标注和标记标注法。 一般尺寸标注应标注:
大径D、小径d、键宽B(齿数)、工作长度L
标记标注法:
类型符号 ×大径 齿数×小径 小径公差带代号 大径公差带代号×齿宽公差带代号
2、内花键的画法和标记
当采用剖视时,若平行于键齿剖切,键齿按 不剖绘制,且大小径均为粗实线画出。 在反映圆的视图上,小径用细实线圆表示。 内花键的标注采用 标注标记法,与外花 键相似,但是,表示 公差带的偏差代号用 大与字母表示。
solidworks 矩形花键符号

solidworks 矩形花键符号
要在SolidWorks中创建一个矩形花键符号,可以按照以下步骤进行操作:
1. 打开SolidWorks并创建一个新的零件文件。
2. 在“前视基准面”上绘制一个矩形草图。
可以使用“矩形”工具来绘制矩形,并输入所需的尺寸。
3. 在矩形草图上添加一个中心线。
使用“中心线”工具,沿着矩形对角线绘制中心线。
4. 在“FeatureManager设计树”中,选择“花键”工具。
5. 在“花键”属性管理器中,选择“矩形”作为花键类型。
6. 在“矩形花键”选项卡中,设置所需的参数,例如外径、内径、齿数和模数等。
7. 单击“确定”按钮以创建矩形花键符号。
请注意,这些步骤可能会因SolidWorks版本的不同而略有差异。
如果遇到任何问题,建议参考SolidWorks的官方文档或寻求专业帮助。

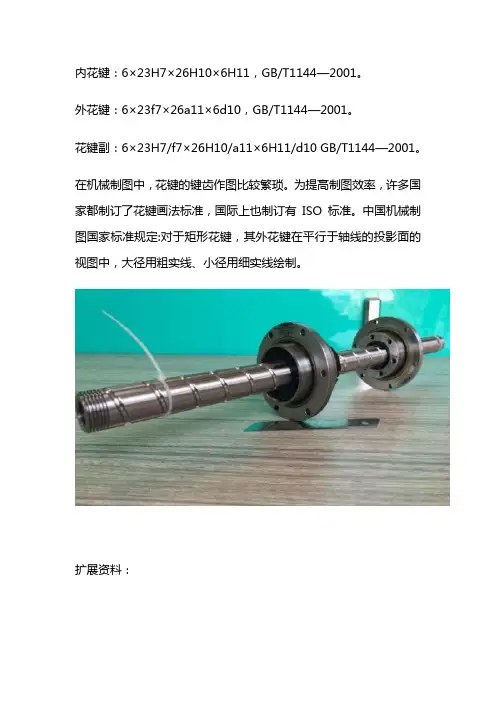

花键轴规格表

内花键:6×23H7×26H10×6H11,GB/T1144—2001。
外花键:6×23f7×26a11×6d10,GB/T1144—2001。
花键副:6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2001。
在机械制图中,花键的键齿作图比较繁琐。
为提高制图效率,许多国家都制订了花键画法标准,国际上也制订有ISO标准。
中国机械制图国家标准规定:对于矩形花键,其外花键在平行于轴线的投影面的视图中,大径用粗实线、小径用细实线绘制。
扩展资料:花键的工作长度的终止端和尾部长度的末端均用细实线绘制。
对于渐开线花键,画法基本上与矩形花键相同,但需用点划线画出其分度圆和分度线花键的齿数较多,总接触面积较大,因而可承受较大的载荷;轴上零件与轴的对中性好,这对高速及精密机器很重要;导向性好,这对动联接很重要;可用磨削的方法提高加工精度及联接质量;制造工艺较复杂,有时需要专门设备,成本较高。
1.矩形花键的画法1.1外花键:在平行于花键轴线的投影面的视图中,大径用粗实线、小径用细实线绘制,在径向剖视图中画出一部分或全部齿形。
1.2内花键:在轴向剖视图中,大径及小径均用粗实线绘制,在径向部视图画出一部分或全部齿形。
1.3花键工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直,尾部则画成斜线,其倾斜角度一般与轴线成30°,必要时,可按实际情况画出。
2.矩形花键长度标注花键长度应采用下列三种形式之一标注:标注工作长度标注工作长度及尾部长度标注工作长度及全长3.渐开线花键渐开线花键的分度圆及分度线用点划线绘制。
4.花键联接4.1 花键的联接部分在剖视图中按外花键绘制。
矩形花键渐开线花键4.2 需要时,可在花键联结图中标注相应的花键代号。
在花键联结图中应按有关标准的规定标注花键代号。
* 花键的标注:键数(N)、小径(d)、大径(D)、键宽(B)、国标* 以矩形花键为例:内花键6×23H7×26H10×6H11 GB/T1144—2001外花键6×23f7×26a11×6d10 GB/T1144—2001花键副6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2 001花键的标注方法有两种:方法一:分别标出N、d、D、B;方法二:用指引线引出标注。
8 2键花键及其连接表示方法解析

例:d=20mm,查附表3-1,得 t1=2.8mm,b=6mm,h=6mm,L=14~70mm
键连接的画法和标注
A
键
主视图是通过轴的轴线和键 的纵向对称平面剖切后画出 的,轴和键按未被剖切绘制。 为了表达键在轴上的安装情 况,轴采用局部剖视。
A-A
轴 A轮
注意:装配图中不标注尺寸.
注意 : 轮上键槽的底面与键不接 触,画出间隙,键与键槽的其 他表面都接触,画成一条直线.
圆柱销 (2) 销的种类
圆锥销 (3) 销的标记
名称 标准编号 型式与尺寸
公称直径10mm,长50 mm的B型圆柱销
标记: 销 GB/T 119-1986 B10×50
2. 销 联 接 的 画 法
圆柱销
零件1
圆锥销
轴 轴套
零件2
圆柱销连接
圆锥销连接
在装配图中,当剖切平面通过销的轴线时,销 按未被剖切绘制。
在反映圆的视图上,小径用细实线圆表示。
内花键的标注采用 标注标记法,与外花 键相似,但是,表示 公差带的偏差代号用 大与字母表示。
3、矩形花键的连接画法
与螺纹连接画法相似,花键连接的画法为公 共部分按外花键绘制,不重合部分按各自的画 法规定绘制。
销联接
1. 销的功用、种类及标记 (1) 销的功用 销主要用于零件之间的定位,也可用于 零件之间的联接,但只能传递不大的扭矩。
(a) 平 键
钩头楔键
(b) 半 圆 键
(c) 钩 头 楔 键
表8-3 键及其标记示例
二、键连接的画法及尺寸注法
1、普通平键连接画法 采用普通平键时,键的长度 L和宽度 b应根据
轴径d和传递的扭矩大小从标准中选取适当值。
二)花键的规定画法及标注

⼆)花键的规定画法及标注(⼆)花键的规定画法及标注花键是把键直接做在轴上和轮孔上,成⼀整体。
主要⽤来传递较⼤的扭矩。
花键的齿型有矩形和渐开线形等,其中矩形花键应⽤最⼴,其结构和尺⼨已标准化,下⾯介绍矩形花键轴及孔的画法及尺⼨标注。
1.外花键的画法如图12-14所⽰。
在平⾏于外花键轴线的投影⾯的视图中,⼤径⽤粗实线,⼩径⽤细实线绘制;并⽤断⾯图画出全部或⼀部分齿型,但要注明齿数;⼯作长度的终⽌端和尾部长度的末端均⽤细实线绘制,并与轴线垂直;尾部则画成与轴线成30度的斜线;花键代号应写在⼤径上。
图12-142.内花键的画法在平⾏于花键投影的轴线上的剖视图中,⼤径及⼩径都⽤粗实线绘制;并⽤局部视图画出全部或⼀部分齿形,图12-15所⽰。
图12-153.花键连接的画法。
⽤剖视表⽰花键连接时,其连接部分⽤花键轴的画法表⽰,如下图所⽰。
图12-164.花键的标注。
花键标注的⽅法有两种:⼀种是在图上标出公称尺⼨D(⼤径),d(⼩径),b(键宽)和z(齿数)等(图12-14,12-15);另⼀种是⽤代号标柱:Z-dxDxb,如图12-16所⽰。
两种标柱形式都需标出花键的⼯作长度(L)。
⼆、销销在机器中,可起定位与连接作⽤。
常⽤的销有圆柱销和圆锥销等。
开⼝销要与六⾓开槽螺母配型。
销的规定标记如⽰例:销 GB/T 119.1 10h8×60 表⽰公称直径d=10、公差为h8,公称长度L=60,材料为钢,不淬⽕,销GB/T 117 10×60 表⽰公称直径d=10,长度L=60,材料为35钢,热处理硬度为HRC28~销GB/T 91 5×50 表⽰公称规格d=5,公称长度L=50,材料为Q235,不经表⾯处理的开际最⼤直径为4.6mm,最⼩直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是⽀承轴的部件,主要由内圈、外圈、滚动体、保持架组成,按其在⼯作中承受的⼒不同可以分为:向⼼轴承、推⼒轴承、向⼼推⼒轴承,如表7-3所⽰。

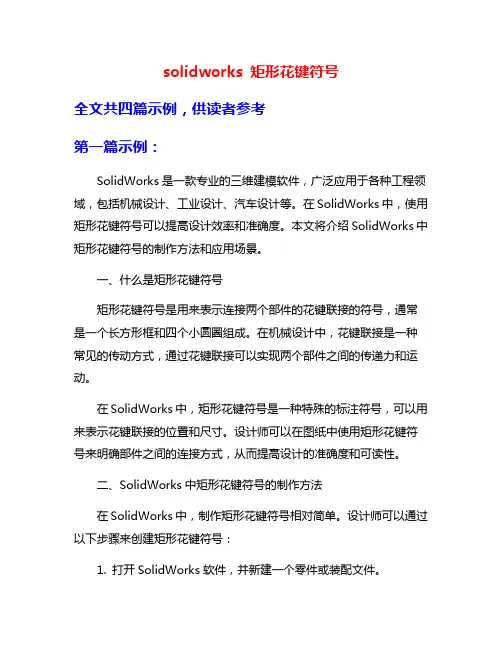

solidworks 矩形花键符号

solidworks 矩形花键符号全文共四篇示例,供读者参考第一篇示例:SolidWorks是一款专业的三维建模软件,广泛应用于各种工程领域,包括机械设计、工业设计、汽车设计等。
在SolidWorks中,使用矩形花键符号可以提高设计效率和准确度。
本文将介绍SolidWorks中矩形花键符号的制作方法和应用场景。
一、什么是矩形花键符号矩形花键符号是用来表示连接两个部件的花键联接的符号,通常是一个长方形框和四个小圆圈组成。
在机械设计中,花键联接是一种常见的传动方式,通过花键联接可以实现两个部件之间的传递力和运动。
在SolidWorks中,矩形花键符号是一种特殊的标注符号,可以用来表示花键联接的位置和尺寸。
设计师可以在图纸中使用矩形花键符号来明确部件之间的连接方式,从而提高设计的准确度和可读性。
二、SolidWorks中矩形花键符号的制作方法在SolidWorks中,制作矩形花键符号相对简单。
设计师可以通过以下步骤来创建矩形花键符号:1. 打开SolidWorks软件,并新建一个零件或装配文件。
2. 在绘图环境下,选择画线工具,然后点击绘图界面创建一个长方形框。
3. 在长方形框的四个角上创建四个小圆圈,表示花键的位置。
4. 确认矩形花键符号的大小和位置后,保存文件或将其导入到需要的设计中。
1. 零件装配设计:在零件装配设计中,设计师可以使用矩形花键符号来标注各个部件之间的花键连接方式和尺寸,从而确保部件之间的连接准确无误。
2. 传动系统设计:在传动系统设计中,矩形花键符号可以用来表示传动轴和齿轮之间的花键连接方式,帮助工程师更好地理解传动系统的结构和工作原理。
矩形花键符号在SolidWorks中具有重要的应用意义,可以帮助设计师实现精确的设计和优质的交付。
四、总结在实际工程设计中,设计师可以根据具体的需求和设计标准来使用矩形花键符号,以达到更高效的设计效果。
希望本文对大家理解SolidWorks中矩形花键符号的制作和应用有所帮助,欢迎大家在实际设计中尝试使用矩形花键符号,体验其带来的便利和效率提升。
矩形花键、渐开线花键的标记方法(GBT4459

花键副,齿数24、模数2.5、37.5°圆齿根、公差等级为6级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×37.5×6H/6h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×37.5×6H GB/T 3478.1—1995
渐
开
线
花
键
花键副,齿数24、模数2.5、30°圆齿根、公差等级为5级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×30R×5H/5h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×30R×5 GB/T 24Z×2.5m×30R×5h GB/T 3478.1—1995
外花键
EXT 24Z×2.5m×37.5×6h GB/T 3478.1—1995
花键副,齿数24、模数2.5、45°圆齿根、内花键公差等级为6级、外花键公差等级为7级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×45×6H/7h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×45×6H GB/T 3478.1—1995
外花键
EXT 24Z×2.5m×45×7H GB/T 3478.1—1995
矩形花键、渐开线花键的标记方法
矩形花键、渐开线花键的标记方法(GB/T4459.3—2000)
类别
示 例
标 记 方 法
矩
形
花
键
花键副,键数N=6、 、 、
花键副
内花键
6×23H7×26H10×6H11 GB/T 1144—2001
花键画法(超实用)

第二十一课 键、花键及其连接的表示法学习目的掌握键、花键的画法及装配画法。
知识要点1、让学生了解键和销的分类、作用及联结方式(画法)。
2、滚动轴承的种类及代号教 学 要 求1、掌握内容:了解键和销的分类、作用及联结方式。
2、图示方法:图示讲授相结合。
方 法:讲授法,图示法。
课 时:2学时作 业: 8-3授课内容:8.2 键、花键及其连接的表示法键主要用于轴和轴上的零件(如齿轮、皮带轮等)间的连接,以传递扭矩。
如图8-14所示,将键嵌入轴上的键槽中,再把齿轮装在轴上,当轴转动时,通过键连接,齿轮也将和轴同步转动,达到传递动力的目的。
图8-14 键连接一、常用键及其标记常用的键有普通平键、半圆键和钩头楔键等。
普通平键又有A型、B型和C 型三种,表8-3列出了几种常用键的标准编号、形式和标记示例。
表8-3 键及其标记示例二、键连接的画法及尺寸标注1. 普通平键连接画法普通平键的长度L 和宽度b 要根据轴的直径d 和传递的扭矩大小从标准中选取适当值。
轴上的键槽若在前面,局部视图可以省略不画,键槽在上面时,键槽和外圆柱面产生的截交线可用柱面的转向轮廓线代替。
如图8-112. 半圆键连接画法半圆键连接常用于载荷不大的传动轴上,其工作原理和画法与普通平键相似,键槽的表示方法和装配画法如图8-9所示。
3. 钩头楔键连接画法钩头楔键的上顶面有1∶100的斜度,装配时将键沿轴向嵌入键槽内,靠键的上、下面将轴和轮连接在一起,键的侧面为非工作面,其装配图的画法如图8-10所示。
三、花键表示法(GB/T 4459.3—2000)1. 外花键的画法和标记外花键的标注可采用一般尺寸标注法和标记标注法两种。
如右图示。
2. 内花键画法及标记当采用剖视时,若平行于键齿剖切,键齿按不剖绘制,且大、小径均用粗实线绘制。
在反映圆的视图上,大径用细实线圆表示。
内花键的标记中表示公差带的偏差代号用大写字母表示。
3. 矩形花键的连接画法与螺纹连接画法相似,花键连接的画法为公共部分按外花键绘制,不重合部分按各自的画法规定绘制。
矩形花键的画法与标注ppt课件

装配型式
滑动 紧滑动 固定
滑动 紧滑动 固定 滑动 紧滑动 固定
10
6.2 矩形花键的形状和位置公差
键槽宽或键宽 B
键槽宽
t1 键 宽
滑动、固定 紧滑动
摘自GB/T 1144—2001
位置度公差(适用于综合检验法)
3 0.010 0.010 0.006
3.5~6 0.015 0.015 0.010
花 键 副: 6 23 H 7 26 H10 6 H11 GB / T 1144 2001 f 7 a11 d10
内 花 键: 6 23H 7 26H10 6H11 GB / T 1144 2001
外 花 键: 6 23 f 7 26a11 6d10 GB / T 1144 2001
6
7~10 0.020 0.020 0.013
mm
12~18 0.025 0.025 0.016
11
摘自GB/T 1144—2001
键槽宽或键宽 B
一般用 t2
精密传动用
表A1 对称度公差(适用于单项检验法)
3
3.5~6
7~10
0.010
0.012
0.015
0.006
0.008
0.009
表A2 等分度公差(适用于单项检验法)
键槽宽或键宽的等分度公差值等于其对称度公差值(见上表)
mm
12~18 0.018 0.011
12
6.3矩形花键表面粗糙度
5. 矩形花键的主要参数 使用要求 定心方式
矩形花键的主要参数:小径d、大径D、键宽B、键数N。 国家标准规定键数N为偶数,分别为6、8、10三种。 使用要求: (1)定心要求:保证内、外花键的同轴度; (2)键的侧面与键槽侧面接触均匀; (3)花键分度准确。 定心方式:国家标准规定采用小径定心方式,所以内、外花键小径的 精度要高于其它表面。
矩形花键的画法与标注

112 16 125 18
6. 矩形花键的公差与配合
尺寸公差带:按使用要求,国标规定了一般和精密传动两种公差 带。
小径d的极限尺寸:因为小径是花键联接的定心尺寸,必须保证其 配合性质,所以内、外花键小径的极限尺寸应遵守GB/T 4249规定的包容原
则。 配合制:基孔制。 花键的形状和位置公差: (1)在大批量生产时,常采用综合检验法,即用量规来检验矩形花 键,因此需要遵守最大实体要求。对键及键槽只需规定位置度公差(综合 控制角位置、对称度、平行度); (2)在单件、小批量生产时,一般是采用单项检验法,所以对键宽 及键槽宽规定对称度公差和等分度公差,并遵守独立原则。
摘自GB/T 1144—2001
键槽宽或键宽 B
键槽宽
t1 键 宽
滑动、固定 紧滑动
位置度公差(适用于综合检验法)
3
3.5~6
7~10
0.010
0.015
0.020
0.010
0.015
0.020
0.006
0.010
0.013
mm
12~18 0.025 0.025 0.016
欧姆龙贸易(上海)有限公司
5. 矩形花键的主要参数 使用要求 定心方式
矩形花键的主要参数:小径d、大径D、键宽B、键数N。 国家标准规定键数N为偶数,分别为6、8、10三种。 使用要求: (1)定心要求:保证内、外花键的同轴度; (2)键的侧面与键槽侧面接触均匀; (3)花键分度准确。
定心方式:国家标准规定采用小径定心方式,所以内、外花键小径 的精度要高于其它表面。
不仅于此。
1. 矩形外花键的画法和标注
矩形花键的标注可采用一般尺寸标注法和标记标注法两种,如图。
花键的画法与标注

准备毛坯
根据花键规格和材料要求,准 备相应的毛坯。
热处理
根据材料要求,对花键进行热 处理以提高其硬度和强度。
检验
对加工完成的花键进行尺寸、 外观和性能检验,确保符合要 求。
花键的检验标准和方法
尺寸检验
使用测量工具对花键的各部分尺寸进行测量,确保 符合设计要求。
外观检验
检查花键表面是否光滑、无裂纹、无毛刺等缺陷。
渐开线花键
渐开线花键的齿形为渐开线, 具有较高的承载能力和效率。
三角形花键
三角形花键的齿形为三角形, 主要用于轻载和高速场合。
梯形花键
梯形花键的齿形为梯形,适用 于中等载荷和一定速度的场合
。
03
花键的标注方法
花键的尺寸标注规则
轴向尺寸
标注花键的轴向尺寸,包括内花键的 轴径和外花键的孔径,用于确定花键 的装配位置。
径向尺寸
标注花键的径向尺寸,包括内花键的 齿宽和齿槽宽,以及外花键的齿槽宽 和齿厚,用于确定花键的工作尺寸。
花键的公差标注
轴向公差
根据花键的工作要求,标注轴向尺寸的公差,以确保花键的装配精度。
径向公差
根据花键的工作要求,标注径向尺寸的公差,以确保花键的工作性能。
花键的材料和热处理要求
材料选择
根据花键的工作条件和使对成品进行抽检,确保产品质量符合要求。
06
案例分析
案例一:花键在汽车传动系统中的应用
总结词
广泛应用,提高传动效率
详细描述
花键在汽车传动系统中应用广泛,特别是在变速器和传动轴中。通过使用花键,可以实现轴与齿轮之 间的动力传递,提高传动效率,减少摩擦和磨损。
案例二:花键在航空工业中的应用
总结词
花键表示法

特殊地,当标准压力角45°的 圆齿根渐开线花键,要求将齿廓 曲线制成直线齿形时,须注写 “45ST”。 以上为外花键标记示例。当为 内花键时,应注写内花键基本齿 槽宽的公差代号,如“5H”。
12
2
该花键为外花键。当小径d、 大径D和键宽B的公差代号中的 字母代号(基本偏差)由小写 改为大写时,则该花键为内花 键。 的高度为h,符号的线宽 为h/10(h指相应图样上所注尺 寸数字字高)。
3
示例: (2)矩形花键副标记 6×23H7/f726H10/a11×6H11/d10 GB/T 1144-2001 标记示例中各要素的含义、顺序与 外花键或内花键的标记基本一致。 所不同的是,各尺寸后的公差已是 内、外花键的配合代号。
8
最后一个参数需给出外花键的 基本齿厚与内花键的基本齿槽宽 的配合代号“5H/5h”。
可见,对齿厚和齿槽有着较高 的公差等级要求,这是因为渐开 线花键是以齿型(齿侧)定心的。
9
2 花 键 标 记 的 图 样 示 例:
10
说明:“ 30R” 可读称“ 30° 圆齿根”;当为平齿根时,注 作“30P”;当某种压力角只有 一种齿根形式时,不必注写齿 根代号,如37.5°的圆齿根只 需注写“37.5”;
6
紧随EXT之后的各参数代号为: 齿数(Z)24,模数(m)2.5mm, 标准压力角(α )30°,圆齿 根(R),外花键基本齿厚的公 差带(5h)。
7
(4)渐开线花键副标记
示例: INT/EXT24Z×2.5m×30R ×5H/5h GB/T 3478.1-2008 花键副标记与单个花键标记大 致相同,不同在于:符号后的字母 代号改为表示花键连结的花键副代 号“INT/EXT”;
4
二)花键的规定画法及标注

(二)花键的规定画法及标注花键是把键直接做在轴上和轮孔上,成一整体。
主要用来传递较大的扭矩。
花键的齿型有矩形和渐开线形等,其中矩形花键应用最广,其结构和尺寸已标准化,下面介绍矩形花键轴及孔的画法及尺寸标注。
1.外花键的画法如图12-14所示。
在平行于外花键轴线的投影面的视图中,大径用粗实线,小径用细实线绘制;并用断面图画出全部或一部分齿型,但要注明齿数;工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直;尾部则画成与轴线成30度的斜线;花键代号应写在大径上。
图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中,大径及小径都用粗实线绘制;并用局部视图画出全部或一部分齿形,图12-15所示。
图12-153.花键连接的画法。
用剖视表示花键连接时,其连接部分用花键轴的画法表示,如下图所示。
图12-164.花键的标注。
花键标注的方法有两种:一种是在图上标出公称尺寸D (大径),d(小径),b(键宽)和z(齿数)等(图12-14,12-15);另一种是用代号标柱:Z-dxDxb,如图12-16所示。
两种标柱形式都需标出花键的工作长度(L)。
二、销销在机器中,可起定位与连接作用。
常用的销有圆柱销和圆锥销等。
开口销要与六角开槽螺的模型。
销的规定标记如示例:销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8,公称长度L=60,材料为钢,不淬火,销GB/T 117 10×60 表示公称直径d=10,长度L=60,材料为35钢,热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5,公称长度L=50,材料为Q235,不经表面处理的实际最大直径为4.6mm,最小直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件,主要由内圈、外圈、滚动体、保持架组成,按其在工作中承受的力不同可以分为:向心轴承、推力轴承、向心推力轴承,如表7-3所示。
矩形花键的画法与标注

内 花 键: 623H726H106H11 GB/T 11442001
外 花 键: 623f 726a11a 6d10 GB/T 11442001
6
5. 矩形花键的主要参数 使用要求 定心方式
矩形花键的主要参数:小径d、大径D、键宽B、键数N。 国家标准规定键数N为偶数,分别为6、8、10三种。 使用要求: (1)定心要求:保证内、外花键的同轴度; (2)键的侧面与键槽侧面接触均匀; (3)花键分度准确。 定心方式:国家标准规定采用小径定心方式,所以内、外花键小径的 精度要高于其它表面。
7~10 0.015 0.009
表A2 等分度公差(适用于单项检验法)
键槽宽或键宽的等分度公差值等于其对称度公差值(见上表)
mm
12~18 0.018 0.011
a
12
6.3矩形花键表面粗糙度
矩形花键表面粗糙度推荐值
μm
加工表面
内花键
外花键
Ra不大于
大径
6.3
3.2
小径
1.6
0.8
键侧
3.2
1.6
内花键的画法与标注
a
4
3. 矩形花键的连接画法
与螺纹连接画法相似,花键连接的画法为公共部分按外花键绘制,不重 合部分按各自的画法规定绘制。
623H726H106H11 f 7 a11 d10
GB/T1144—2001 指引线应指在大径上
a
5
4. 矩形花键的标记(GB/T 4459.3—2000)
a
9
6.1 矩形花键的尺寸公差带
摘自GB/T 1144—2001
内、外花键的尺寸公差带
内花键
外花键
B
d
矩形花键的画法与标注

矩形花键 画法 标注 公差
花键联接的特点
联接可靠,强度高,可以传递较大的转矩,且孔 - 轴定心精度和导向 精度高。
外花键(花键轴) 内花键(花键孔)
花键联接除可传递较大转矩外, 还可让齿轮等零件在花键轴上移来移 去,以交换不同齿数的齿轮啮合,实 现变速。当然,花键联接的作用还不 仅于此。
键宽 B 3 3.5 4
5
6 7 6 7 8 9
10
12
14 16 18
6. 矩形花键的公差与配合
尺寸公差带:按使用要求,国标规定了一般和精密传动两种公差带。 小径d的极限尺寸:因为小径是花键联接的定心尺寸,必须保证其配合 性质,所以内、外花键小径的极限尺寸应遵守GB/T 4249规定的包容原则。 配合制:基孔制。 花键的形状和位置公差: (1)在大批量生产时,常采用综合检验法,即用量规来检验矩形花键, 因此需要遵守最大实体要求。对键及键槽只需规定位置度公差(综合控制 角位置、对称度、平行度); (2)在单件、小批量生产时,一般是采用单项检验法,所以对键宽及 键槽宽规定对称度公差和等分度公差,并遵守独立原则。 (注:参照标准GB/T 1144—2001)
规格 N×d×D×B
6×11×14×3 6×13×16×3.5
6×16×20×4 6×18×22×5 6×21×25×5 6×23×28×6 6×26×32×6 6×28×34×7 8×32×38×6 8×36×42×7 8×42×48×8 8×46×54×9 8×52×60×10 8×56×65×10 8×62×72×12 10×72×82×12 10×82×92×12 10×82×102×14 10×102×112×16 10×112×125×18
7. 矩形花键标注实例(二)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
矩形花键的基本尺寸
摘自GB/T 1144—2001
基本尺寸系列
小径 d
轻
规格 N×d×D×B
系列
键数 N
大径 D
键宽 B
中
规格 N×d×D×B
系列
键数 N
大径 D
键宽 B
11
6×11×14×3
14
3
13
6×13×16×3.5
16 3.5
16
—
—
—
—
6×16×20×4
20
4
18
6×18×22×5
1. 矩形外花键的画法和标注
矩形花键的标注可采用一般尺寸标注法和标记标注法两种,如图。采用 标记标注法时,外花键标记中表示公差带的偏差代号用小写字母表示。
标记内、外花键 时,指引线都应 指在大径上
标注
或
标记标注法
一般尺寸标注法
画法
或 ---精品---
2. 矩形内花键的画法和标注
矩形内花键的画法与标注如图所示。内花键与外花键标注方法相似, 只是标记中表示公差带的偏差代号用大写字母表示。
内花键的画法与标注
---精品---
3. 矩形花键的连接画法
与螺纹连接画法相似,花键连接的画法为公共部分按外花键绘制,不重 合部分按各自的画法规定绘制。
623H726H106H11 f 7 a11 d10
GB/T1144—2001 指引线应指在大径上
---精品---
4. 矩形花键的标记(GB/T 4459.3—2000)
623H726H106H11 GB/T 11442001 f 7 a11 d10
623H726H106H11 GB/T 11442001 623f 726a-1--1精品6--d- 10 GB/T 11442001
5. 矩形花键的主要参数 使用要求 定心方式
矩形花键的主要参数:小径d、大径D、键宽B、键数N。 国家标准规定键数N为偶数,分别为6、8、10三种。 使用要求: (1)定心要求:保证内、外花键的同轴度; (2)键的侧面与键槽侧面接触均匀; (3)花键分度准确。 定心方式:国家标准规定采用小径定心方式,所以内、外花键小径的 精度要高于其它表面。
3.5~6 0.015 0.015 0.010
7~10 0.020 0.020 0.013
mm
12~18 0.025 0.025 0.016
---精品---
键槽宽或键宽 B
一般用 t2
精密传动用
摘自GB/T 1144—2001
表A1 对称度公差(适用于单项检验法)
3 0.010 0.006
3.5~6 0.012 0.008
---精品---
6.1 矩形花键的尺寸公差带
摘自GB/T 1144—2001
内、外花键的尺寸公差带
内花键
外花键
B
d
D
拉削后
拉削后
d
D
B
不热处理
热处理
一般用
f7
d10
H7
H10
H9
H11
g7
a11
f9
h7
h10
精密传动用
f5
d8
H5
g5
f7
h5
h8
H10
H7,H9
f6
d8
H6
g6
f7
h6
h8
注:
1、精密传动用的内花键,当需要控制键侧配合间隙时,槽宽可选H7,一般情况下可选H9;
78 12
10×72×82×12
82 12
82
10×82×88×12
88
10×82×92×12
92
92
10×92×98×14
10
98
14
10×82×102×14
10 102 14
102 10×102×108×16
108 16
112 10×112×120×--1-8精品--- 120 18
10×102×112×16 10×112×125×18
矩形花键的画法
矩形花键 画法 标注 公差
---精品---
花键联接的特点
联接可靠,强度高,可以传递较大的转矩,且孔 - 轴定心精度和导向 精度高。
外花键(花键轴)
内花键(花键孔)
---精可让齿轮等零件在花键轴上移来移 去,以交换不同齿数的齿轮啮合,实 现变速。当然,花键联接的作用还不 仅于此。
7~10 0.015 0.009
表A2 等分度公差(适用于单项检验法)
键槽宽或键宽的等分度公差值等于其对称度公差值(见上表)
mm
12~18 0.018 0.011
---精品---
112 16 125 18
6. 矩形花键的公差与配合
尺寸公差带:按使用要求,国标规定了一般和精密传动两种公差带。 小径d的极限尺寸:因为小径是花键联接的定心尺寸,必须保证其配合 性质,所以内、外花键小径的极限尺寸应遵守GB/T 4249规定的包容原则。 配合制:基孔制。 花键的形状和位置公差: (1)在大批量生产时,常采用综合检验法,即用量规来检验矩形花键, 因此需要遵守最大实体要求。对键及键槽只需规定位置度公差(综合控制 角位置、对称度、平行度); (2)在单件、小批量生产时,一般是采用单项检验法,所以对键宽及 键槽宽规定对称度公差和等分度公差,并遵守独立原则。 (注:参照标准GB/T 1144—2001)
8×42×46×8
48
8
8×42×48×8
48
8
46
8×46×50×9
52
8×52×58×10
56
8×56×62×10
50
9
8
58
10
62
8×46×54×9 8×52×60×10 8×56×65×10
8
54
9
60 10
65
62
8×62×68×12
68
8×62×72×12
72
72
10×72×78×12
矩形花键的标记代号应按次序包括下列内容:键数N,小径d,大径 D,键宽B,基础尺寸及配合公差带代号和标准号。
矩形花键的图形符号:
渐开线花键的图形符号:
标记示例:
矩形花键: N 6;d 23H7;D26H10;B6H11 的标记为:
f7
a11
d10
花键规格: NdDB
623266
花 键 副:
内 花 键: 外 花 键:
22
6
5
21
6×21×25×5
25
23
6×23×26×6
26
6×26×30×6
28
6×28×32×7
26
6
30
6
32
7
6×23×28×6 6×26×32×6 6×28×34×7
28 6
32
34
7
32
6×32×36×6
36
6
8×32×38×6
38
6
36
8×36×40×7
40
7
8×36×42×7
42
7
42
2、d为H6和H7的内花键,允许与提高一级的外花键配--合-精。品---
装配型式
滑动 紧滑动 固定
滑动 紧滑动 固定 滑动 紧滑动 固定
6.2 矩形花键的形状和位置公差
键槽宽或键宽 B
键槽宽
t1 键 宽
滑动、固定 紧滑动
摘自GB/T 1144—2001
位置度公差(适用于综合检验法)
3 0.010 0.010 0.006
