多层框架结构设计PPT课件

多层框架结构设计PPT课件

为了降低楼层 高度,可将梁设计 成宽度较大而高度 较小的扁梁,扁梁 的截面高度可按
结构布置图主要包括基础平面图、各层结构平面 布置图及屋面结构平面布置图。进行结构构件设计计算 之前,先要将结构布置简图绘出。只有在结构布置简图 绘出之后,才能了解有多少结构构件需要设计计算、各 结构构件的相互关系如何等。
常用构件代号见沈蒲生《混凝土结构设计》附录13.
4.1.2 梁、柱截面尺寸及计算简图
主梁截面宽度可取bb = (1/3~1/2)hb,且不宜小于200mm。 为了保证梁的侧向稳定性,梁截面的高宽比(hb/bb)不宜大 于4。(对于一般民用建筑,以选用下限为宜)
当一根框架梁的各跨跨度相差较大时,这种框架梁各 跨的截面宽度应该相同,以利于梁内上部纵筋的贯通和下 部纵筋的锚固;但梁各跨的截面高度应该取不同值。
板或井字梁楼盖。 抗震设计时,不应采用部分由砌体墙承重、部分由框架承
重的混合承重形式。
横向框架梁 板 纵向框架梁
横向框架梁 板 纵向框架梁
框架梁 双向板
框架结构的承重方案
(3)柱网及层高 1)内廊式 2)等跨式
3)对称不等跨式
走廊及卫生间
走廊及卫生间
民用建筑柱网布置
结构布置情况是用图纸来表达的。结构布置图上要 将房屋中每一结构构件的类型、编号、平面和空间的位 置等明确地加以表示,它不但是结构设计人员用以进行 设计计算的依据,而且是施工人员进行施工时必不可少 的。
1)平面布置 ①应采用纵横双向刚接的抗侧力结构体系; ②柱网的开间和进深,应根据建筑使用功能要求,结合受
力的合理性、方便施工、经济等因素确定。
2)竖向布置(结构侧移刚度宜下大上小) ①柱子布置应均匀、对称,同层各柱截面尺寸宜相同,避免

各类框架结构(经典)ppt课件

各类框架结构(经典)ppt课件

通知应交款客户及欠交款客户交款 一次性客户
real estate 销售流程——售中
客户进入销售大厅 销售人员主动接待 向客户介绍项目情况并参观沙盘、样板房等 帮客户选定房号并计价 成交 未成交 了解客户真实原因及想法
销控处确认房源
客户至销控处交齐定金并签订认购协议书及收据 告知客户交纳首期款或全款的时间及方式,如何办理签约手续, 填写《成交客户调查问卷》 到期前通知客户交款及签约 客户交款并签约 不定期联系客户,并经常保持联系
real estate 销售管理应用工具
real estate
客户满意度提升方案
提高服务质量
售前预防
提高销售人员专业性 系统培训考核上岗 服务质量不高处理措施
售中监控 客户满意度的提升 方案
专业性不高处理措施
其他相关人员
客户回访
售后回访
成交客户调查表 神秘客户不定期监督 客户评分表
其它措施
细心服务 团队建设
后勤人员
销售现场行政及数据管理,销售辅助工作
real estate 销售流程——售中
销售培训合格 销售资料、楼书的准备
接洽客户,介绍小区情况,各项设施配套,聆听客户需求、反应
客户资料汇集、整理、存档,客户信息反 馈 成功成交 反馈 回复 汇报 分析 总结 援助 策划人员将针对具体 情况,作出适当的策 略调整 上报 批核 甲方
专业 优势
18
我们的客户是谁? real estate
初期客户构成
通过对近些年经开区价值的演变,可总结出未来本项目初期主力客户是应该是区域内白领阶层、产业园 区中高层、大学城教职工;中产客户只是少数项目的吸纳作用,不具有代表性。
城市白领
产业区中高 层

《做框架》形状与结构PPT课件2

《做框架》形状与结构PPT课件2

埃非尔铁塔 1887年1月26日动工,1889年5月15日开放,距今100多年; 塔高320.75米,是当时最高建筑,保持了世界记录 40 多年; 除了四个脚是用钢筋水泥之外,整个铁塔是用用7000吨钢铁、12000个金属部件、250万个铆钉连接。
制作好的框架图
制作草图
测验承重力:这个框架可以托( )本科学书。
比一比,哪组的框架承重最多,用的材料最少。
四边形框架有什么特点,它又有什么作用呢?
作用在三角形框架上的力
压力
拉力
作用在三角形框架上的力
推力
压力
压力
大型框架结构中的“小格子”是什么形状?
正方体框架
●怎样加固正方体框框架?
●如果正方体框架承载向下的压力,哪些地方可以不加斜杆?
●用4根斜杆加固正方体 框架,它的承重能力又 是多少?
实验名称:做一个稳固的立方体框架
材料准备:横杆( )根 竖杆( )根 斜杆( )根 橡皮筋( )根
武汉长江大桥
高压线架线塔
石油钻井架
装卸吊臂
像这种骨架式的构造叫做框架结构。
框 架 结 构
三角形框架
正方形框架
简单的框架结构研究
三角形框架 长方形框架
注意: 1、用适当大小的力, 2、两次用的力要差不多大。

新编多层框架结构的设计资料PPT课件

新编多层框架结构的设计资料PPT课件
多层框架结构设计
设计资料
某六层办公楼 全现浇框架结构 框架结构 分类
全现浇 半现浇 装配式 装配整体式
墙身做法
墙身为普通机制砖填充墙,用 M5混合砂浆砌筑,内粉刷为混合 砂浆底,纸筋灰面,厚20mm, “803”内墙涂料两度。外粉刷为 1:3水泥砂浆,厚20mm,马赛 克贴面。
楼层组装(按建筑的设计) 存盘退出
修改楼梯间 板厚为0
修改楼梯间 恒载为8.0
修改楼梯间走 廊活载为2.5
屋面不作修改, 显示后直接退

根据设计资料作参数修改
执行第7步后退出
确定后直接计 算
查看计算结果
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everythi浆找 平,5mm厚1:2水泥砂浆加 “107”胶水着色粉面层;楼板底 面为15mm厚纸筋面石灰抹底, 涂料两度。
屋面做法
现浇楼板上铺膨胀珍珠岩保护层 (檐口处厚100mm,2%自两侧 檐口向中间找坡),1:2水泥砂 浆找平层厚20mm,二毡三油防 水层,撒绿豆砂保护
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路,与你同行
It'S An Honor To Walk With You All The Way
演讲人:XXXXXX 时 间:XX年XX月XX日
门窗:门厅处为铝合金门窗,其 他均为木门,钢窗。
地质资料:Ⅲ类建筑场地,余略。 地震烈度:7度
基本风压:0.55kN/m2(地面粗 躁度B类)
软件示例
换标准层(全部复制) 设置两个标准层 偏心对齐(梁与柱齐) 荷载输入

框架结构实例讲解课件

框架结构实例讲解课件

计算机结构辅助设计
http://
操作实例: 轴线输入的操作方法
1. 绝对坐标: !X,Y,Z 相对坐标: X,Y,Z
2. 绝对极坐标 !R>角度(逆时针正) 相对极坐标 R>角度(逆时针正)
3. 平行直线、两点直线、复制、镜像等命令 4. 正交轴网 5. 弧 线
计算机结构辅助设计
http://
第二节 教学目标
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
屋面恒荷载
⑴20厚板底混合砂浆打底(17kN/m3)
0.34kN/m2
⑵100厚钢筋混凝土现浇屋面(25kN/m3) 2.5kN/m2
1.熟练掌握PMCAD交互式数据输入界面的作图和输入各层 平面数据,建立结构整体模型。
2.注意结构规范在建模过程中的要求
计算机结构辅助设计
http://
基本术语
轴线──即建筑平面图上的轴线。它是确定建筑的墙、柱、梁 位置的线段,也叫定位轴线。
网格线─平面图中通过墙、柱、梁的轴线。
网格──网格线交织后被交点分割成的线段。 节点──网格线的交点、线段的端点、圆弧的圆心点。
计算机结构辅助设计
http://
墙──钢筋混凝土剪力墙或承重砖墙。框架填充墙和非承重墙不在此
列。墙布置在网格上,两节点之间仅能布置一片墙,墙长度即
是两节点之间的距离。
主梁──布置在网格上的梁,两节点之间仅能布置一根梁,梁长度即是
两节点之间的距离。
柱──结构设计所定义构件。柱布置在节点上,每个节点只能 布置一根柱。

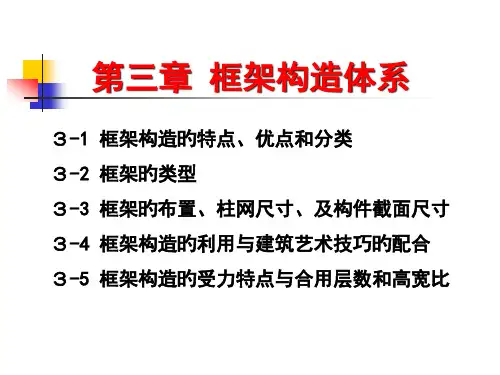

框架结构专题教育课件

框架结构专题教育课件

结论:
1框架构造层数较少时,竖向荷载起控制作用,框架构 造比较经济。
2当房屋向更高旳层数发展时,采用框架构造将会产生 矛盾:
(1)强度方面:因为层数和高度旳增长,竖向荷载 和水平荷载产生旳内力都要相应增大,尤其是水平荷 载产生旳内力增长更快。当高度到达一定旳数值,框 架中将产生相当大旳内力。
(2)刚度方面:伴随房屋高度旳增长,在水平荷载 作用下,框架构造本身柔性较大,水平位移成为主要 旳控制原因。
2 按框架旳施工措施划分
(1)现浇整体式框架:工地现浇 优点:构造整体性及抗震性能好,节省钢材; 缺陷:现场工作量大,模板消耗多,施工周期较长。 (2)装配式框架: 优点:构件能够在工厂预制,质量轻易确保,施工现 场旳工作量较少,比现浇框架节省模板并能缩短工期; 缺陷:增长了框架旳节点连接,用钢量大 整体性较差。
纵向布置连系梁。 横向抗侧刚度大。 有利采光和通风。
2.主要承重框架纵向布置
特点:纵向梁为主梁,横向 梁为次梁(连系梁)
优点:有利于楼层净高旳有效利 用,房屋旳使用划分比较灵活; 缺陷:横向很差刚度; 合用范围:层数不多旳无抗震要 求旳厂房
•纵向框架承重方案
横向布置连系梁。 横向抗侧刚度小。 有利取得较高净空。
框架构造是由梁和柱相互刚接而成旳,框架旳 承载能力和构造效能主要依赖于梁与柱旳强 度和节点刚度。
1.竖向荷载
框架层数旳增长而框架旳变形和弯矩没有明显旳变化 框架旳变形和弯矩与框架旳层数多少没有太大旳关系
2.水平荷载
框架旳层数越多,产生旳水平位移越大,框架旳内力 也随层数旳增长而迅速增长,层数超出一定程度时, 水平荷载产生旳内利远远不小于竖向荷载产生旳内力。 这时,水平荷载对设计起主要控制作用。

精品课件-高考议论文框架结构

精品课件-高考议论文框架结构

• 不要轻易对理想说“不”,尽管前路漫漫。(分论点1) 通往理想的道路总会有很多高山、大河,甚至一路荆棘, 但请不要望而却步。困难,我们退却了吗?挫折,我们害 怕了吗?失败,我们绝望了吗?不!(引语)你看,爱迪 生在摔倒一千次之后依旧可以重新站起来,继续前行,最 终不是在黑夜中看到了光明吗?袁隆平在失败之后,依旧 充满斗志,继续钻研,最终不是看到了硕“果”累累么? 闵恩泽院士几十年如一日,忘我研发,最终不是看到了金 子般的催化剂么?(述例)所以,亲爱的,就算再苦再累, 也不要对自己说“不”,对理想说“不”,要相信,渡过 大河,翻越高山,便可看到丰收的沃野!(引伸)
• 不要轻易对生活说“不”,尽管伤痕累累。(分 论点2)我们驾着生活的帆船在大海上航行,又怎 么会一帆风顺、风平浪静呢?生活的枯燥无味, 我们厌倦了吗?生活的艰辛,我们害怕了吗?生 活的困苦,我们失望了吗?不!(引语)你看, 邰丽华在她那个无声的舞台上不是舞出了她精彩 的人生么?与病魔作斗争8年之久的阳光男孩儿黄 舸不是让人们在黑暗的世界看到了光明么?罗映 珍六百多个日夜不是唤醒了她的丈夫、她的爱情 么?(述例)所以,亲爱的,就算再怎么难熬, 也不要对自己说“不”,对生活说“不”,要相 信,经历过大风大浪,总会到达彼岸!(引伸)

远观月亮,人们产生了美好的遐想;近观月
球,人们得到的却只有几块冰冷的石头。这便是
距离的奇妙作用吧。 (议)
• 那么在我们的生活中又如何去退出来去 体会被忽略的美呢?
• 人是不可能说突然集体移民月球,在月 球远望家园。然后去感受什么不同的美丽。 此处距离便是心灵的距离。 在物欲横流的
社会人们的心灵总被功名利禄紧紧裹住, 以致无法体会身边的美。所以我们要与功 利保持距离。 当我们不再为考试的分数而

4.2框架结构设计解析课件PPT.ppt

4.2框架结构设计解析课件PPT.ppt

4.2框架结构设计解析课件PPT.ppt1、4.2框架结构设计解析为了使塑性铰首先在梁中出现,同一节点柱的抗弯能力要大于梁的抗弯能力。

1、强柱弱梁5.4.3框架柱设计2〔1〕轴力、弯矩设计值无地震作用组合:取最不利内力组合作为轴力、弯矩设计值按强柱弱梁的要求调整柱端弯矩设计值柱端组合的弯矩设计值应按下式计算确定:柱端弯矩增大系数,一级取1.4,二级取1.2,三级取1.1有地震作用组合:轴力设计值取最不利内力组合、弯矩设计值要依据强柱弱梁及局部加强等要求调整增大32、强剪弱弯〔1〕柱剪力设计值柱的抗剪强度要高于它的抗弯强度〔强剪弱弯〕。

9度和一级框架结构尚应符合:一、二、三级框架柱--分别为柱上、下端逆时针或顺时针方向正截面组合的2、弯矩设计值;---柱的剪力增大系数,一级为1.4,二级为1.2,三级1.1。

---柱的净高;---分别为柱上、下端逆时针或顺时针方向依据实配钢筋面积(考虑受压筋)和材料强度标准值计算的抗弯承载力所对应的弯值;75.4.3框架柱设计2、强剪弱弯一、二、三级框架的长柱和框支层的长柱箍筋加密区以外的部位,四级框架柱和无地震作用组合的框架柱框支柱,取不利内力组合剪力计算值作为剪力设计值。

8〔2〕柱斜截面受剪承载力无地震作用组合:90.900.95—0.800.850.70.700.750.6框架框架-剪力墙框支柱三二一结构类型抗震等级柱轴压比限制规范规定:柱轴压比不应超过下表,但Ⅳ类场地上的较3、高层建筑柱轴压比限值应适当减小。

3、掌握柱的轴压比5.4.3框架柱设计10〔1〕最小截面尺寸柱截面的有效高度4、框架柱构造要求框架柱的截面尺寸应符合以下各项要求:〔非抗震设计〕〔抗震设计〕〔圆柱截面设计〕无地震作用组合:有地震作用组合:11〔a)宜对称布置;〔b)截面尺寸大于400mm的柱,纵向钢筋间距不宜大于200mm;〔c)纵向钢筋的最小配筋率应按下表采纳;0.60.80.70.90.81.01.01.2中柱和边柱角柱四三二一类别抗震等级〔d)柱的总配筋率不应大于5%;〔e)一级且剪跨比大于2的柱,每侧纵向钢筋配筋率不宜大于1.2%。

《框架结构课程设计》课件

《框架结构课程设计》课件

框架结构课程设计的案例展示
案例1:英语口语课程
展示英语口语课程的框架结构设计,包括教学目标、教学内容和教学方法。
案例2:计算机科学导论课程
展示计算机科学导论课程的框架结构设计,包括课程目标、教学内容和教学评价。
框架结构课程设计的实施与反思
实施措施
• 提供充足的教学资源 • 激发学生的学习兴趣 • 定期进行教学反馈
《框架结构课程设计》 PPT课件
介绍《框架结构课程设计》的课件,分享框架结构课程设计的基本概念、步 骤、案例展示、实施与反思以及未来发展趋势。
什么是计方法,用于构建课程的整体结构,包 括课程目标、教学内容、教学方法和评价方法。
框架结构课程设计的目的
框架结构课程设计的目的是提高教学质量,促进学生的学习效果和学习成果,培养学生的综合素质和能力。
如何进行框架结构课程设计
进行框架结构课程设计时,需要分析课程目标和要求,制定教学目标和要求, 确定教学内容和教学方法,并制定教学评价方法。
框架结构课程设计的基本概念
• 课程目标 • 教学目标 • 教学内容 • 教学方法 • 教学评价
反思措施
• 分析框架结构课程设计的优缺点 • 改进教学方法和评价方式 • 持续迭代和优化课程设计
总结
框架结构课程设计具有重要的意义和价值,是提高教学质量和学生学习效果的重要手段。随着教育的发展,框 架结构课程设计将面临更多的发展和创新。
框架结构课程设计的基本步骤
1
分析课程目标和要求
了解课程的目标和要求,明确课程的核
制定教学目标和要求
2
心内容和学习重点。
根据课程目标和要求,确定教学的具体
目标和要求。
3
决定教学内容和教学方法
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
或井字梁楼盖。
混凝土结构设计
Design of Concrete Structure
第13章
二、柱网尺寸和层高
多层房屋框架结构
柱网尺寸和层高一般根据生产工艺、使用要求及建筑和结
构、造价等各方面因素综合考虑后确定。
1.工业厂房 一般采用6m柱距。柱网布置方式有内廊式和跨度组合式。 (1)厂房常用的跨度有:6m、7.5m、9m、12m。可组成等跨或 不等跨厂房,考虑到吊装机械的限制,房屋总宽度一般不超过 36m。 (2)厂房的层数取决于生产工艺、运输设备、荷载大小及地 质条件。有大中型起重设备的机械厂房以 2~3层居多;其他轻 工类厂房多采用4层以上。 (3)厂房层高涉及车间工艺设备、管道布置、车间采光等因 素。一般底层较楼层高,常用底层层高有 4.2m、4.5m、4.8m、 5.4m、6.0m、7.2m、8.4m;常用楼层层高有3.9m、4.2m、4.5m、 4.8m、5.4m、6.0m、7.2m等。
第13章
多层房屋框架结构
第一节
多层框架的结构布置
一、竖向承重结构的组成和布置 1.竖向承重结构的组成
多层框架由横梁和立柱组成,跨度可以等跨或不等跨,层 高可以相同或不同,梁柱可以连续也可以某跨缺梁或某层缺柱
混凝土结构设计
Design of Concrete Structure
第13章
多层房屋框架结构
混凝土结构设计 Design of Concrete Structure
第13章
2.结构布置
多层房屋框架结构
框架结构布置主要是确定柱在平面上的排列方式(柱网
布置)和选择结构承重方案,除需满足建筑的使用要求外,
尚须注意以下几点:①受力要明确;②结构布置尽可能匀称; ③尽可能减轻房屋自重;④构件类型、尺寸的规格尽量少, 以利于工业化生产。
第13章
多层房屋框架结构
第13章 多层房屋框架结构
主要内容:
结构组成和结构布置
框架结构的计算简图及荷载
竖向荷载作用下框架结构内力的近似计算
水平荷载作用下框架结构内力和侧移的近似计算 荷载效应组合和构件设计 框架结构的构造要求
重点:
框架结构的计算简图及荷载
反弯点法,D值法
荷载效应组合
混凝土结构设计 Design of Concrete Structure
混凝土结构设计 Design of Concrete Structure
第13章
多层房屋框架结构
2.民用房屋 柱网和层高通常按300mm进级,民用建筑柱网尺寸包 括开间和进深,柱网尺寸常用范围为 6~8m;层高常采用 3.0m、3.3m、3.6m、3.9m、4.2m等。
混凝土结构设计
Design of Concrete Structure
矩,使框架柱产生轴向变形(一侧柱拉伸,另一侧柱压缩),
形成框架结构的整体弯曲变形ub。 当框架结构房屋的层数不多时,其侧移主要表现为整体剪 切变形,整体弯曲变形的影响很小。
混凝土结构设计 Design of Concrete Structure
第13章
多层房屋框架结构
框架结构的侧移
混凝土结构设计 Design of Concrete Structure
第13章
多层房屋框架结构
(2)框架结构体系的优缺点 建筑平面布置灵活,能获得大空间(特别适用于商场、餐 厅等),也可按需要做成小房间; 建筑立面容易处理;结构自重较轻; 计算理论比较成熟; 在一定高度范围内造价较低。
框架结构的侧向刚度较小,水平荷载作用下侧移较大,有
时会影响正常使用;如果框架结构房屋的高宽比较大,则水平 荷载作用下的侧移也较大,而且引起的倾覆作用也较严重。 因此,设计时应控制房屋的高度和高宽比。
按施工方法不同,框架结构可分为现浇式、装配式和装配整体式三种。
(1)框架结构的受力特点 在竖向荷载和水平荷载作用下,框架结构各构件将产生内 力和变形。框架梁主要内力为弯矩和剪力,轴力很小;框架柱 的主要内力为轴力、弯矩和剪力。框架结构的侧移一般由两部 分组成:由水平力引起的楼层剪力,使梁、柱构件产生弯曲变 形,形成框架结构的整体剪切变形 us;由水平力引起的倾覆力
混凝土结构设计 Design of Concrete Structure
第13章
多层房屋框架结构
1.屋面板 2.天沟板 3.天窗架 4.屋架 5.托架 6.吊车梁 7.排架柱 8.抗风柱 9.基 础 10.连系梁 11.基础梁 12.天窗架垂直支撑 13.屋架下弦横向水平支撑 14.屋架端部垂直 支撑 15. 柱间支撑
混凝土结构设计
Design of Concrete Structure
第13章
框架结构的承重方案 屋横向布置,板和连系梁沿房屋纵向布置。
②纵向框架承重。
主梁沿房屋纵向布置,板和连系梁沿房屋横向布置。 ③纵、横向框架承重。
房屋的纵、横向都布置承重框架 ,楼盖常采用现浇双向板
第13章
多层房屋框架结构
三、变形缝的设置 变形缝分为伸缩缝和沉降缝,地震区还需按规定设置防震缝。
1.伸缩缝
为了避免温度应力和混凝土收缩应力使房屋产生裂缝而设 置的。一般是上部结构断开,钢筋混凝土框架结构的伸缩缝最大
间距见下表。
环 境 条 件 现浇框架 室 内 或 土 中 55 露 35 天
装配式框架
混凝土结构设计
Design of Concrete Structure
第13章
多层房屋框架结构
3.防震缝 目的是使不规则平面、刚度变化大的部分通过设
缝形成简单、规则、对称的结构型式单元。
在既需设置伸缩缝又需设置沉降缝时,伸缩缝应与沉 降缝合并;当房屋处于抗震区时,所有的缝都应符合防 震缝的要求。缝宽一般不小于70mm,当房屋高度超过 10m或处于抗震区时缝宽应不小于100mm。
75
50
混凝土结构设计
Design of Concrete Structure
第13章
多层房屋框架结构
2.沉降缝 为了避免地基不均匀沉降在房屋构件中产生裂缝而设置的。
从基础到屋顶全部分开。设置沉降缝的位置有:
(1)土层变化较大处; (2)地基基础处理方法不同处;
(3)房屋平面形状变化的凹角处;
(4)房屋高度、重量、刚度有较大变化处; (5)新建部分与原有建筑的结合处。 沉降缝可以用挑梁或搁置预制板(梁)的方法代替。
相关文档
