压力表选型及规格型号介绍.docx

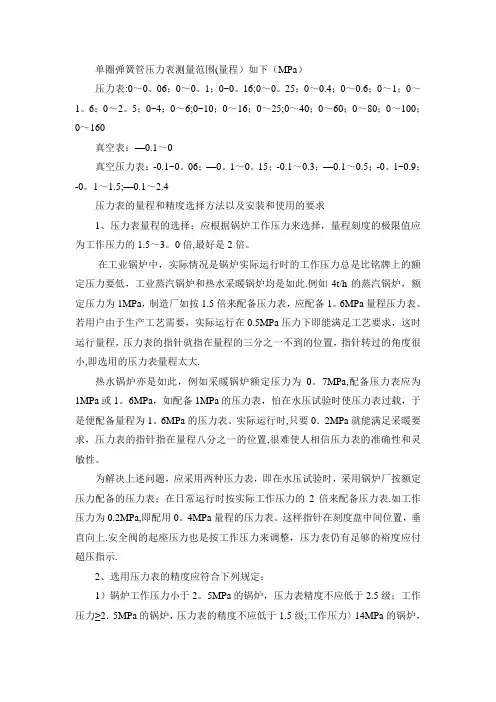

压力表测量范围及选型【范本模板】
单圈弹簧管压力表测量范围(量程）如下（MPa）压力表:0～0。
06；0～0。
1；0~0。
16;0～0。
25；0～0.4；0～0.6；0～1；0～1。
6；0～2。
5；0~4；0～6;0~10；0～16；0～25;0～40；0～60；0～80；0～100；0～160真空表：—0.1～0真空压力表：-0.1~0。
06；—0。
1～0。
15；-0.1～0.3；—0.1～0.5；-0。
1~0.9；-0。
1～1.5;—0.1～2.4压力表的量程和精度选择方法以及安装和使用的要求1、压力表量程的选择；应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3。
0倍,最好是2倍。
在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此.例如4t/h的蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配备压力表，应配备1。
6MPa量程压力表。
若用户由于生产工艺需要，实际运行在0.5MPa压力下即能满足工艺要求，这时运行量程，压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小,即选用的压力表量程太大.热水锅炉亦是如此，例如采暖锅炉额定压力为0。
7MPa,配备压力表应为1MPa或1。
6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载，于是便配备量程为1。
6MPa的压力表。
实际运行时,只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。
为解决上述问题，应采用两种压力表，即在水压试验时，采用锅炉厂按额定压力配备的压力表；在日常运行时按实际工作压力的2倍来配备压力表.如工作压力为0.2MPa,即配用0。
4MPa量程的压力表。
这样指针在刻度盘中间位置，垂直向上.安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示.2、选用压力表的精度应符合下列规定：1）锅炉工作压力小于2。
压力表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅（不锈钢外壳）一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注：多功能选择并列标识
－
分隔符
xxx
表盘直径（40；50；60；63；70；75；98；100；150；160；200；250）
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注：不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注：不标注为直接连接；加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰（A；B）
F4
角度可调式
F5
探入式
F6
卡子式（卫生型）
F7
螺母式（卫生型）
F8
焊接一体式
F9
管道型注：不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注：不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例：YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L（100圆全不锈钢耐震隔膜表）

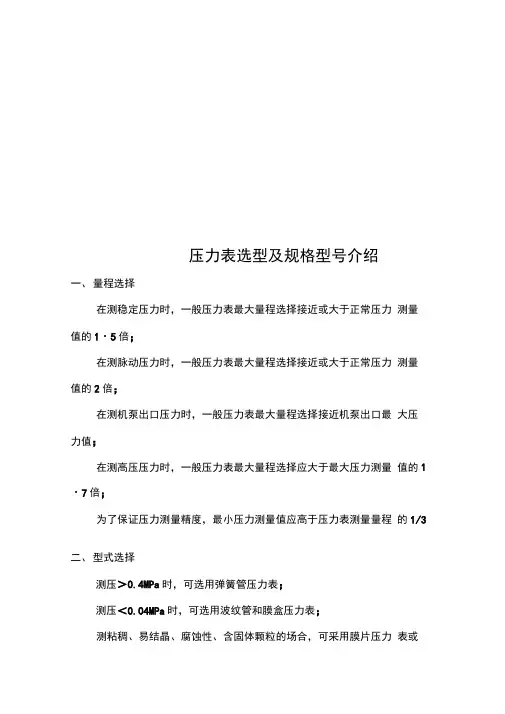

压力表选型及规格型号介绍
压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1・5倍；在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍；在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1・7倍；为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压＞0.4MPa时，可选用弹簧管压力表；测压＜0.04MPa时，可选用波纹管和膜盒压力表；测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；测蒸汽或高于60 C的介质压力测量应选择不锈钢压力表或安装冷凝圈；脉动压力测量应附加阻尼器或耐震压力表；测含有粉尘气体时应设置除尘器；测含有液体的气体压力时应设置气液分离器；测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨 用压力表，对含氧气压力测量采用氧气压力表， 对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ；高压压力表（大于10MPa ）应有泄压安全设施。
压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合 金无腐蚀作用的液体、气体的真空及压力。
压力真空表既能测量真空, 同时能测量压力，广泛应用于石油、化工、冶金等工业。
无彳弋号：径向无边 z :轴向无边ZQ :轴商帝前边「径向蒂后边 50 60100150 压力真空表技术参数:型号结构形式 精确度% 测量范围 MPaY Z-50Z 轴向无边翌.5-0.1 〜0;- •0.1 〜 YZ-60径向无边0.06 ; -0.1 〜0.15 ;结构形式表壳公祢直径 型号命名:压力真空表使用工作温度：-40 〜70压力真空表执行标准：GB/T1226-2001 外形尺寸:YZ □YZ-DTVZ^QZ YZ^DZQ注：连接螺纹可按要求订货.。

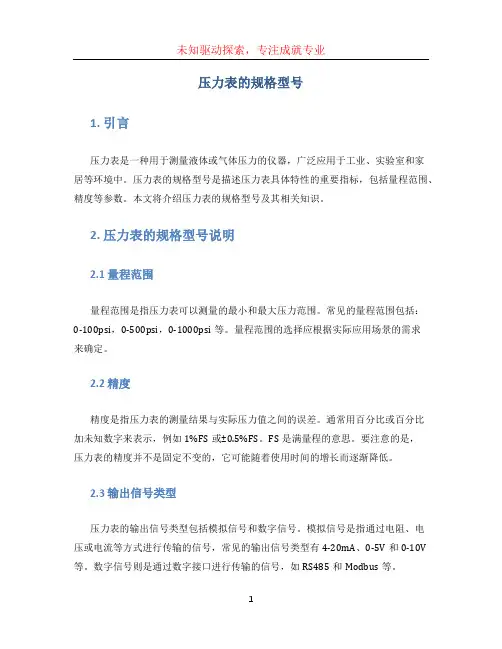

压力表的规格型号
压力表的规格型号1. 引言压力表是一种用于测量液体或气体压力的仪器，广泛应用于工业、实验室和家居等环境中。
压力表的规格型号是描述压力表具体特性的重要指标，包括量程范围、精度等参数。
本文将介绍压力表的规格型号及其相关知识。
2. 压力表的规格型号说明2.1 量程范围量程范围是指压力表可以测量的最小和最大压力范围。
常见的量程范围包括：0-100psi，0-500psi，0-1000psi等。
量程范围的选择应根据实际应用场景的需求来确定。
2.2 精度精度是指压力表的测量结果与实际压力值之间的误差。
通常用百分比或百分比加未知数字来表示，例如1%FS或±0.5%FS。
FS是满量程的意思。
要注意的是，压力表的精度并不是固定不变的，它可能随着使用时间的增长而逐渐降低。
2.3 输出信号类型压力表的输出信号类型包括模拟信号和数字信号。
模拟信号是指通过电阻、电压或电流等方式进行传输的信号，常见的输出信号类型有4-20mA、0-5V和0-10V 等。
数字信号则是通过数字接口进行传输的信号，如RS485和Modbus等。
2.4 工作温度范围工作温度范围是指压力表能够正常工作的环境温度范围。
对于某些特殊应用场景，如高温或低温环境，需要选择适合的压力表型号以确保其正常运行。
2.5 安装方式安装方式是指压力表的安装方式，常见的安装方式有直接安装、后连接安装和法兰安装等。
选择合适的安装方式可以方便安装和维护。
2.6 防护等级防护等级是指压力表的外壳对固体颗粒和液体进入的防护能力。
常见的防护等级包括IP65、IP67等。
选择合适的防护等级可以确保压力表在恶劣环境下的正常工作。
3. 压力表的型号选择在选择压力表的型号时，需要综合考虑实际应用场景的需求和压力表的规格型号。
以下是一些常见的压力表型号的推荐：•A型压力表：量程范围0-100psi，精度1%FS，模拟信号输出，工作温度范围-20℃~60℃，直接安装方式，防护等级IP65。
压力表选型
压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。
对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。
为了保证测量精度，被测压力值应不低于全量程的1/3为宜。
（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。
（3）选择时要考虑被测介质的性质。
如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。
还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。
压力表规格及型号尺寸
压力表规格及型号尺寸压力表是生产过程中非常重要的测量仪器，其用途也十分广泛。
压力表的规格和型号尺寸是提供高精度测量的标准。
压力表一般分三大类：液体压力表、气体压力表和混合压力表。
每种压力表都有不同的特定规格和型号，以及特殊应用场景。
液体压力表是用来测量各种液体流速、压强和物理性质的表。
它是由一个液体容器、一个带有可调节螺纹的把手和一个安装在容器内部的压力计组成的小装置。
液体压力表通常有三种精度，分别为高精度、中精度和低精度，有针型表、柱塞表、管式表、变送器表和电子表等多种类型。
气体压力表一般用于测量液体和气体的压力和流量，也称为“积分压力表”。
它由压力计、安装螺纹的把手和安装在容器内的一个气体微调装置组成。
气体压力表的精度主要有高精度、中精度和低精度，有液体式压力表、气体式压力表、油压式压力表和涡轮式压力表等多种型号。
混合压力表用于同时测量液体和气体的压力，常用于高温或高压环境中。
它通常由压力计或变送器、安装螺纹和安装在容器内的一个半导体微调装置组成。
混合压力表的精度也能达到高精度、中精度和低精度，有半导体传感器表、电磁流量表、温度压力表等多种型号。
压力表常见的型号尺寸主要指表壳、表杆和表面材料的大小。
表壳尺寸可以根据用户需求定制，一般表壳尺寸在3mm-200mm之间；表杆尺寸一般为1.8mm-6mm；表面材料一般有碳钢、不锈钢、铝合金等，其尺寸可以定制成各种大小。
以上就是关于压力表规格及型号尺寸的介绍，它们为提供高精度测量提供了标准，对于保证生产过程中的精准度至关重要。
由于压力表的规格尺寸各不相同，所以在实际生产的过程中，要根据不同的工作场景，选择合适的压力表，以达到最佳的测量效果。
压力表表盘直径规格
压力表表盘直径规格压力表，又称为压力计，是一种测量压力大小的仪器。
它利用压力传递装置在不同压力状态之间的不同变化，以测量物体的压力大小。
压力表的表盘直径规格对测量准确性至关重要，影响压力计的测量结果。
压力表表盘直径规格的选择方式要根据使用的压力表的类型、应用的压力范围、以及安装环境等因素来进行。
一、根据压力表型号选择表盘直径规格在购买压力表时，首先要根据使用的压力表型号选择表盘直径规格。
一般来说，压力表型号越大，表盘直径越长。
对于常用的文字表，一般选择表盘直径大小为3.5英寸、4.5英寸、6英寸、7英寸、8英寸，更大型的字符表可以选择10英寸和12英寸。
由于每种型号的压力表都有一定的使用范围，使用范围越大的表盘直径越大，使用范围越小的表盘直径则越小。
此外，还要根据用户的实际需求和现场环境，来选择适当的表盘直径。
二、根据压力范围选择表盘直径规格下一步，要根据压力表使用的压力范围来选择表盘直径规格。
一般来说，压力表的使用范围越大，表盘直径越大，反之，使用范围越小，表盘直径越小。
在实际使用中，对于相对于大型压力范围的表来说，可以选用4.5英寸、6英寸、7英寸和8英寸的表盘直径，对于小型表来说，可以选用3.5英寸或者更小的表盘直径。
三、根据安装环境来选择表盘直径规格在安装压力表时，要根据安装环境来选择表盘直径规格。
由于安装空间不一样，那么表盘直径也不同。
一般来说，安装空间较小的情况，可以选择较小的表盘直径，而安装空间较大的情况，可以选择较大的表盘直径。
同时，表的安装方式也很重要，必须确保表的安装方式和表盘的大小是一致的，以保证表的正确安装和测量精度。
压力表表盘直径规格的选择很重要，可以根据压力表型号、应用的压力范围和安装环境等因素来进行选择。
在选择压力表时，一定要确保表的安装方式和表盘的大小是一致的，以保证表的正确安装和测量精度。
在使用压力表时，应注意表盘大小的合理，不能低估安装空间，也不能高估应用压力范围。
压力表型号说明
30
12
75
/
/
YN-75T
24
30
12
90
5.5
YN-75Z
24
30
0
/
/
YN-75ZQ
24
30
0
90
5.5
YN-100
44
45
18
100
/
/
20X1.5
YN-100T
44
46
19
118
5.5
YN-100Z
43
45
34
/
/
YN-100ZQ
43
45
44
118
5.5
YN-150
50
47
19
149
/
0～1.6;0～2.5;0～4;0～6;0～10;0～16;0～25;0～40;0～60
YTN-60;YTN-60T
YTN-60Z;YTN-60ZQ
径向无边;径向带后边;轴向无边;轴向带前边
YTN-100;YTN-100T
YTN-100Z;YTN-100ZQ
径向无边;径向带后边;轴向无边;轴向带前边
YTN0150;YTN-150T
YTN-150Z;YTN-150ZQ
径向无边;径向带后边;轴向无边;轴向带前边
注：使用工作温度：-5℃~55℃;-25℃~55℃?相对温度≤85%?轴向可按要求带方形前边。??使用工作环境振动频率不大于25Hz，振幅不大于1mm
注：连接螺纹可按要求订货YN-60/75/100/150耐震压力表
M20×1.5
ZG1/2"、G1/2"、1/2NPT?
精度等级
压力表型号说明
YTN-60;YTN-60T
YTN-60Z;YTN-60ZQ
径向无边;径向带后边;轴向无边;轴向带前边
YTN-100;YTN-100T
YTN-100Z;YTN-100ZQ
径向无边;径向带后边;轴向无边;轴向带前边
连接螺纹可按要求订货精品精品结构型式对照表结构型式本厂表达代号其他表达代号径向无边轴向前边zq径向前边tq使用与订货须知使用中若环境温度高仪表指示不能回零可用细针在仪表橡皮塞上通一小孔使仪表内腔与大气相通即可
耐震压力表的型号规格
型号
结构形式
精确度%
测量范围MPa
YTN-Z
轴向无边
±2.5
0～0.16;0～0.25;0～0.4;0～0.6;0～1.0
0~2.5,0~4,0~6,0~10,0~16,0~25,0~40,0~60,0~100
外形尺寸
型号
外形尺寸mm
A
B
C
D
d
d0
M
YN-50Z
29
24
0
50
/
/
14X1.5
YN-60
31
32
14
60
/
/
YN-60T
31
32
15
75
3.4
YN-60Z
30
32
0
/
/
YN-60ZQ
30
32
0
75
3.4
YN-75
YTN0150;YTN-150T
YTN-150Z;YTN-150ZQ
径向无边;径向带后边;轴向无边;轴向带前边
燃气压力表规格及型号
燃气压力表规格及型号一、引言燃气压力表是一种用于测量燃气管道中的压力变化的仪器，是燃气系统中必不可少的设备之一。
本文将从规格和型号两个方面详细介绍燃气压力表的相关信息。
二、规格1. 测量范围：0-10KPa、0-16KPa、0-25KPa、0-40KPa等多种规格，可根据需求定制。
2. 精度等级：精度等级为1.5级或2.5级。
3. 连接方式：有直接连接式和间接连接式两种，直接连接式适用于小口径管道，间接连接式适用于大口径管道。
4. 材质：主要材质为铜合金或不锈钢材料，能够承受高温高压环境下的使用。
5. 工作温度：常温下工作温度为-20℃~60℃。
三、型号1. YZS-50B型燃气压力表：测量范围为0-10KPa，精度等级为1.5级，直接连接式，材质为铜合金。
2. YZS-100A型燃气压力表：测量范围为0-16KPa，精度等级为2.5级，间接连接式，材质为不锈钢。
3. YZS-250C型燃气压力表：测量范围为0-25KPa，精度等级为1.5级，直接连接式，材质为铜合金。
4. YZS-400D型燃气压力表：测量范围为0-40KPa，精度等级为2.5级，间接连接式，材质为不锈钢。
四、使用注意事项1. 在使用前应检查燃气压力表的密封性能和准确性。
2. 燃气压力表应安装在干燥通风的地方，并避免受到外界振动和冲击。
3. 长期不使用时应储存在干燥的地方，并定期进行检查和校准。
4. 禁止将燃气压力表用于超出其规格范围的工作环境中。
五、结论以上是燃气压力表规格及型号的详细介绍。
在选择和使用时应根据实际需求来选择适合自己的型号，并严格按照注意事项进行操作和维护。
压力表技术规格书
压力表技术规格书
1、型号：精密电子压力表PX279
2、使用特性：
（1）测量范围：-0.1～3bar；
压力表可以测量从负0.1 MPa到正3 MPa的压力。
（2）分辨率：0.1Kpa；
压力表的分辨率为0.1Kpa。
（3）重复性：±0.5%；
压力表的重复性为±0.5％。
（4）精度：±0.5%FS；
压力表的精度为±0.5％FS，即满刻度读数。
（5）应用温度：-20～+80℃；
压力表可以在-20～+80℃的温度范围内使用。
（6）检测介质：金属油，润滑油等；
压力表可以检测金属油、润滑油等介质。
（7）工作环境：-20～+80℃、当地大气压（L/cm2）
压力表的工作环境温度为-20～+ 80℃，大气压为当地大气压（单位是L/cm2）。
3、外形及安装尺寸：
外形尺寸：M20；
安装尺寸：M20×1.5；
外形重量：≤280g。
4、电气参数：
（1）输出电压：±10V；
压力表输出电压为±10V。
（2）输出电流：≤1.8mA；
压力表输出电流小于1.8mA。
（3）负载电阻：≥1.0KΩ；
压力表负载电阻需大于1.0KΩ。
（4）供电电压：DC 8 ±0.1V；
压力表供电电压为DC 8 ±0.1V。
（5）介质电阻：100Ω以下；
介质电阻小于100Ω。
5、可选配件：
系统控制模块，现场显示屏，RS232接口，MODBUS接口等。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表选型及规格型号介绍
一、量程选择
在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;
在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;
在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;
在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;
为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3
二、型式选择
测压 >0.4MPa 时，可选用弹簧管压力表;
测压 <0.04MPa 时，可选用波纹管和膜盒压力表;
测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;
测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;
脉动压力测量应附加阻尼器或耐震压力表 ;
测含有粉尘气体时应设置除尘器 ;
测含有液体的气体压力时应设置气液分离器;
测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;
高压压力表 (大于 10MPa) 应有泄压安全设施。
压力真空表 YZ-50/60/75/100/150
压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合
金无腐蚀作用的液体、气体的真空及压力。
压力真空表既能测量真空，
同时能测量压力，广泛应用于石油、化工、冶金等工业。
型号命名：
技术参数：
型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～
±2.5
YZ-60径向无边0.06 ；-0.1～0.15 ；
YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边
0.5 ；-0.1 ～0.9；
YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；
YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边
0～0.6；0～1.0 ；
0～1.6；0～2.5 ；YZ-100ZQ轴向带前边
0～4；0～6；0～
±1.6
YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边
100 ；
YZ-150ZQ轴向带前边
注：轴向可按要求带方形前边。
压力真空表使用工作温度：-40℃～ 70℃
压力真空表执行标准：GB/T1226-2001
外形尺寸：
外形尺寸mm
型号
A B C D d d 0M YZ-50Z2924050//14×1.5 YZ-60313214//
YZ-60T3132156075 3.414×1.5 YZ-60Z30320//
YZ-60ZQ3032075 3.4
YZ-100444518//
YZ-100T444619118 5.5
10020×1.5 YZ-100Z434534//
YZ-100ZQ434544118 5.5
YZ-150504719//
YZ-150T504820165 5.5
14920×1.5 YZ-150Z514755//
YZ-150ZQ514755165 5.5
注：连接螺纹可按要求订货．。
