电磁式电压互感器

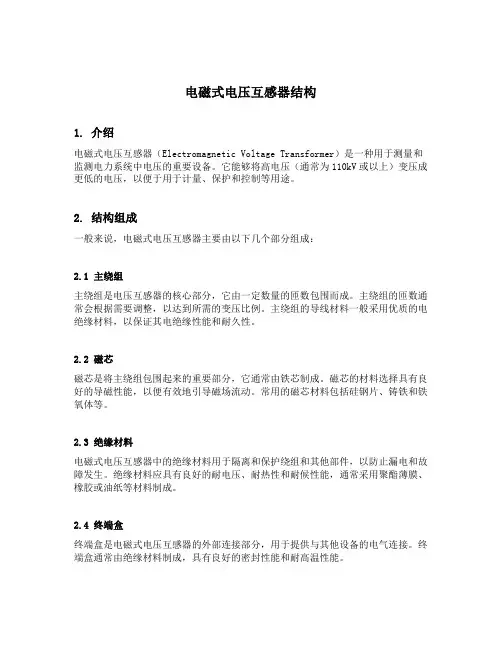

电磁式电压互感器结构
电磁式电压互感器结构1. 介绍电磁式电压互感器（Electromagnetic Voltage Transformer）是一种用于测量和监测电力系统中电压的重要设备。
它能够将高电压（通常为110kV或以上）变压成更低的电压，以便于用于计量、保护和控制等用途。
2. 结构组成一般来说，电磁式电压互感器主要由以下几个部分组成：2.1 主绕组主绕组是电压互感器的核心部分，它由一定数量的匝数包围而成。
主绕组的匝数通常会根据需要调整，以达到所需的变压比例。
主绕组的导线材料一般采用优质的电绝缘材料，以保证其电绝缘性能和耐久性。
2.2 磁芯磁芯是将主绕组包围起来的重要部分，它通常由铁芯制成。
磁芯的材料选择具有良好的导磁性能，以便有效地引导磁场流动。
常用的磁芯材料包括硅钢片、铸铁和铁氧体等。
2.3 绝缘材料电磁式电压互感器中的绝缘材料用于隔离和保护绕组和其他部件，以防止漏电和故障发生。
绝缘材料应具有良好的耐电压、耐热性和耐候性能，通常采用聚酯薄膜、橡胶或油纸等材料制成。
2.4 终端盒终端盒是电磁式电压互感器的外部连接部分，用于提供与其他设备的电气连接。
终端盒通常由绝缘材料制成，具有良好的密封性能和耐高温性能。
3. 工作原理电磁式电压互感器的工作原理基于法拉第电磁感应定律。
当高电压通过主绕组时，产生的磁场会感应出一个较低的电压信号。
这个电压信号可以通过终端盒输出，作为其他装置进行测量或控制的输入信号。
4. 安装和维护安装电磁式电压互感器需要注意以下几个方面：4.1 安装位置选择应选择电力系统中稳定、易于观察和操作的位置进行安装。
同时，应避免与其他高压设备和线路的干扰。
4.2 绝缘性能测试安装完毕后，应进行绝缘性能测试，以确保绕组和绝缘材料没有损坏或老化。
4.3 定期维护定期检查电磁式电压互感器的外观和内部状况，及时清理污垢和杂物，保持其正常运行。
4.4 准确校验定期校验电磁式电压互感器的变比和相位差等参数，以确保其测量准确性。

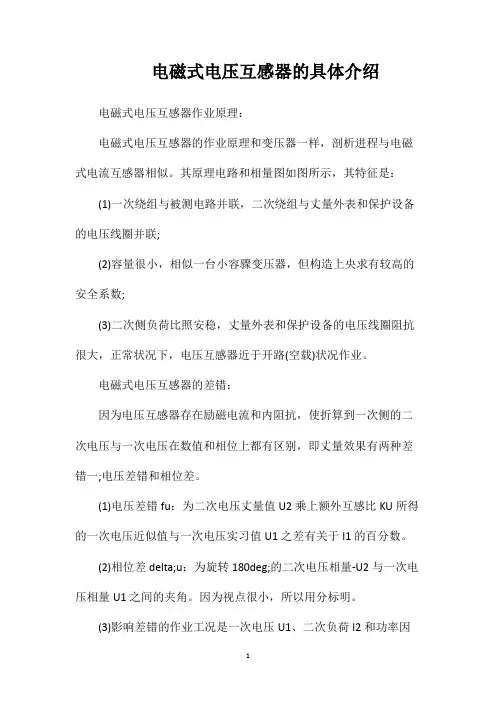

电磁式电压互感器的具体介绍
电磁式电压互感器的具体介绍电磁式电压互感器作业原理：
电磁式电压互感器的作业原理和变压器一样，剖析进程与电磁式电流互感器相似。
其原理电路和相量图如图所示，其特征是：
(1)一次绕组与被测电路并联，二次绕组与丈量外表和保护设备的电压线圈并联;
(2)容量很小，相似一台小容骤变压器，但构造上央求有较高的安全系数;
(3)二次侧负荷比照安稳，丈量外表和保护设备的电压线圈阻抗很大，正常状况下，电压互感器近于开路(空载)状况作业。
电磁式电压互感器的差错：
因为电压互感器存在励磁电流和内阻抗，使折算到一次侧的二次电压与一次电压在数值和相位上都有区别，即丈量效果有两种差错一;电压差错和相位差。
(1)电压差错fu：为二次电压丈量值U2乘上额外互感比KU所得的一次电压近似值与一次电压实习值U1之差有关于I1的百分数。
(2)相位差delta;u：为旋转180deg;的二次电压相量-U2与一次电压相量U1之间的夹角。
因为视点很小，所以用分标明。
(3)影响差错的作业工况是一次电压U1、二次负荷I2和功率因
数COSphi;2，当I2添加时，fu线性增大,delta;u也相应改动(通常也线性增大)。
fu能致使悉数丈量外表和继电器发作差错,delta;u只对功率型丈量外表和继电器及反映相位的保护设备有影响。
电磁式电压互感器的基本结构和工作原理
为了测量高电压交流电路内的电压，必须使用电压互感器将高电压变换成低电压，利用互感器的变比关系，配备适当的电压表计进行测量。
同时电压互感器也是电力系统的继电保护、自动控制、信号指示等方面不可缺少的设备。
一、电磁式电压互感器基本结构1.电磁式电压互感器简介电磁式电压互感器(TV)就是一个小容量的变压器，容量小，结构紧凑，但要求有足够的测量准确度。
实际应用中为了r使用灵活和制造方便，大部分电磁式电压水有屈制造成串租由于电压互感器的容量较小，只有几十到儿百伏安所以不管要散热器等冷却装置。
根据其绝缘方式的不同，分为干式、环氧树脂浇注式、SF。
和油浸式四种。
油浸式和干式电压互感器外形如图所示。
油浸式电压互感器干式电压互感器2.基本结构电磁式电压互感器按结构原理可分为单级式和串级式两种。
(1)单级式电压互感器。
主要应用于35kV及以下系统。
其铁心与绕组置于接地的油箱内，高压引线通过套管引出。
高压引出线有两种方式，一种是只有个高压套管引出，高压端尾需接地:另一种是有两个高压套管引出，高压尾端可接高压或接地。
(2)串级式电压互感器结构。
应用于60kV及以上系统。
其铁心和绕组均装在瓷箱里，绕组及绝缘全浸在油中，以提高绝缘强度，瓷箱既起高压出线套管的作用，又代替了油箱。
它由金属膨胀器、套管、器身、基座及其他部件组成。
铁心采用优质硅钢片加工而成，叠成口字形，铁心上柱套有平衡绕组、一次绕组，下柱套有平衡绕组、次绕组、测量绕组、保护绕组及剩余电压绕组，器身由绝缘材料固定在用钢板焊成的基座上，装在充满变压器油的瓷箱内。
一次绕组A端由上部接线，其余所有绕组均通过基座上的小套管引出，瓷箱顶部装有金属膨胀器，使变压器油与大气隔离，防止油受潮和老化，并可通过油位窗观测到膨胀器的工作状态。
二、工作原理1.单相电压互感器单相电压互感器常用于10 -35kV电压等级的户外装置。
电压互感器一次绕组的额定电压为系统相电压，由三台电压互感器接成YO接线，中性点接地。

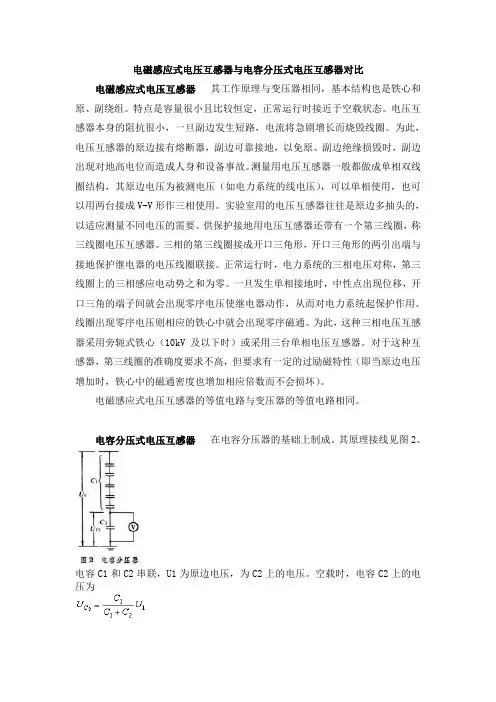

电磁式电压互感器与电容式电压互感器
电磁感应式电压互感器与电容分压式电压互感器对比电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10kV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
电磁感应式电压互感器的等值电路与变压器的等值电路相同。
电容分压式电压互感器在电容分压器的基础上制成。
其原理接线见图2。
电容C1和C2串联，U1为原边电压，为C2上的电压。
空载时，电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。
但实际上，当负载并联于电容C2两端时，将大大减小，以致误差增大而无法作电压互感器使用。
为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器(图3)。
电抗可补偿电容器的内阻抗。
YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。
电磁式电压互感器的原理和误差
电磁式电压互感器的原理和误差当高电压通过一次绕组时，由于一次绕组与二次绕组之间有磁路系统的连接，一次绕组中就会产生一个磁通。
根据法拉第电磁感应定律，此变化的磁通将在二次绕组中感应出一个电动势，这个电动势就是二次侧输出的电压。
电磁式电压互感器的准确度主要通过选择合适的变压器变比来实现。
变比是指一次绕组和二次绕组之间的线圈比值，它决定了输出信号的大小。
通常来说，一次绕组绕制的匝数较高，二次绕组的匝数较低，从而实现较高的变比。
磁铁饱和误差是指当一次绕组中的电流较大时，磁铁会饱和，使得磁通无法继续增加，导致输出电压不再与输入电压成正比关系。
为了降低磁铁饱和误差，可以通过增加磁路截面积、采用低磁导材料或者增加磁路长度等方法来提高设备的饱和电流。
磁通洩漏误差是指磁铁产生的磁通不完全穿过二次绕组，一部分磁通会漏到周围环境中，导致输出电压降低。
为了减小磁通洩漏误差，可以采取磁铁构造的优化设计，如增加磁铁厚度或者使用特殊的磁铁形状。
匝数误差是指变压器一次绕组和二次绕组的实际匝数与理论设计匝数之间的偏差。
通常这个误差是由于制造过程中的误差导致的。
为了减小匝数误差，需要控制制造过程中的工艺，确保绕组的匝数在设计要求范围内。
线性度误差是指互感器在一定范围内输出电压与输入电压之间的线性关系存在偏差。
这个误差可以通过对磁路系统和绕组进行优化设计，选择合适的材料和结构来减小。
除了上述误差之外，在使用电磁式电压互感器时还需要考虑温度影响、负载影响以及外界电磁干扰等因素。
通过合理的设计和精确的校准，可以使电磁式电压互感器在实际应用中获得较高的准确度和稳定性。

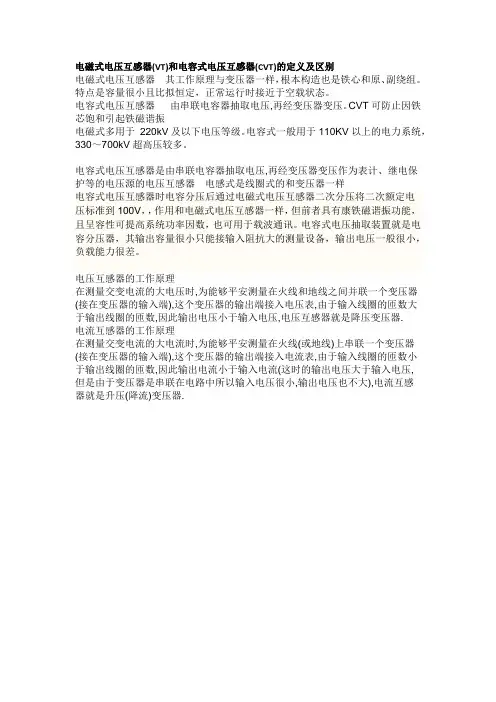

电磁式电压互感器
电磁式电压互感器(VT)和电容式电压互感器(CVT)的定义及区别电磁式电压互感器其工作原理与变压器一样，根本构造也是铁心和原、副绕组。
特点是容量很小且比拟恒定，正常运行时接近于空载状态。
电容式电压互感器由串联电容器抽取电压,再经变压器变压。
CVT可防止因铁芯饱和引起铁磁谐振电磁式多用于220kV及以下电压等级。
电容式一般用于110KV以上的电力系统，330～700kV超高压较多。
电容式电压互感器是由串联电容器抽取电压,再经变压器变压作为表计、继电保护等的电压源的电压互感器电感式是线圈式的和变压器一样电容式电压互感器时电容分压后通过电磁式电压互感器二次分压将二次额定电压标准到100V，，作用和电磁式电压互感器一样，但前者具有康铁磁谐振功能，且呈容性可提高系统功率因数，也可用于载波通讯。
电容式电压抽取装置就是电容分压器，其输出容量很小只能接输入阻抗大的测量设备，输出电压一般很小，负载能力很差。
电压互感器的工作原理在测量交变电流的大电压时,为能够平安测量在火线和地线之间并联一个变压器(接在变压器的输入端),这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器.电流互感器的工作原理在测量交变电流的大电流时,为能够平安测量在火线(或地线)上串联一个变压器(接在变压器的输入端),这个变压器的输出端接入电流表,由于输入线圈的匝数小于输出线圈的匝数,因此输出电流小于输入电流(这时的输出电压大于输入电压,但是由于变压器是串联在电路中所以输入电压很小,输出电压也不大),电流互感器就是升压(降流)变压器.110KV系统是中心点接地系统，它的电压互感器是接的相电压，接变比，数出来的就是相电压，但6~35KV系统是中心点不接地系统，电压互感器一测接的是线电压，二次侧有一个开口三角形的输出，如果按变比得到的是原边线电压的三倍，所以要再除以3才是接变比，算出来的原边电压。
电磁式与电容式电压互感器的主要区别是什么
电磁式与电容式电压互感器的主要区别是什么电磁式电压互感器与电容式电压互感器的区别与特点，相信很多人都不是很清楚，现在就采用35kv母线的电磁式电压互感器与采用200kv母线的电容式电压互感器做一个详细的讲解。
电磁式电压互感器，它与电力变压器相似。
电磁式电压互感器工作原理的特点是：电磁式电压互感器的一次绕组直接并联于一次回路中，一次绕组上的电压取决于一次回路上的电压，二次绕组与一次绕组无电的耦合，是通过磁耦合。
二次绕组通常接的是一些仪表、仪器及保护装置容量一般均在几十至几百伏安，所以负载很小，而且是恒定的，所以电压互感器的一次侧可视为一个电压源，基本不受二次负载的影响。
正常运行时，电压互感器二次侧由于负载较小，基本处于开路状态，电压互感器二次电压基本等于二次侧感应电动势取决于一次系统电压。
电磁式电压互感器的分类方式很多，根据绝缘介质可分为干式和油式；根据相数的不同可分为单相、三相两种；根据绕组的多少可分为双绕组、三绕组、四绕组三种；按其运行承受的电压不同，可分为半绝缘和全绝缘电压互感器等等。
在实际应用中一般使用单相三绕组或四绕组的最多。
若35kV母线电压互感器采用的为单相浇注绝缘的电磁式电压互感器，电磁式电压互感器的励磁特性为非线性特性，在35kV的电力系统中性点偏移、瞬间电弧接地或进行倒闸操作的激发下，都可能与电力系统分布的电容形成铁磁谐振，因此，采用的电磁式电压互感器都采用了消谐措施。
随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，因此220kV电压等级宜采用电容式电压互感器。
根据这一要求，我们采用220kV母线电容式电压互感器。
电容式的全称为电容分压式电压互感器，工作原理如图1。
在被测二次回路与大地间接有电容组，电容组由C1和C2组成，其中C2两端并接电压互感器二次负荷Z2，L为补偿电抗器，当电压互感器空载运行时U2=U0=C1U1/（C1+C2）=TVU1。
电压U2与其一次电压。
电磁式电压互感器原理、构造及特征
电磁式电压互感器原理、构造及特征电磁式电压互感器原理、构造及特征
1、电磁式电压互感器的原理：一次、二次线圈经过铁芯电磁感应，将高电压改换成规范低电压(十0;十0/3;V)，供计量及维护用。
电压互感器入端阻抗为电抗(感抗性质)。
电网的悉数元件中，入端阻抗为容抗(XC)性质的有：输电线对地电容;耦合电容器;断路器断口的并联电容及电容式电压互感器(以下简称CVT)。
入端阻抗为感抗(XL)性质的有：电压互感器、变压器及电抗器。
当电网正常操作(断路器投切)呈现的操作过电压或大气过电压时，电网会因铁磁谐振(电网中容抗与感抗持平)而焚毁电网的某些元件(例：电压互感器)。
因为变压器和电抗器在作业电压及过电压时其商品处于铁芯饱满状况，商品的入端阻抗值根柢不变，而PT在电网电压改动时本身的感抗值或许会与电网的容抗值持平发作铁磁谐振焚毁电压互感器。
所以，在电网中悉数的元件中，仅央求电压互感器应防止铁磁谐振的发作。
2电磁是电压互感器的构造：按电压等级纷歧样，主绝缘介质为：油纸绝缘;六氟化硫气体绝缘;环氧树脂绝缘。
3电磁式电压互感器的特征：电压互感器精确度不受外界要素(环境及作业温度、电源频率、环境污染)的影响，其差错值是安稳的;一次与二次改换是顷刻间发作的，无暂态照料疑问(电压互感器为
电抗元件，不是储能元件);存在铁磁谐振疑问(电压互感器的入端阻抗或许会因电网过电压使其与电网容抗持平)或许烧坏电压互感器。
电磁式电压互感器的工作原理
其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
U1/U2=N1/N2，依据此原理，测量出二次电压U2，根据已知的变比，可以计算出一次电压U1。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
电磁式电流互感器原理与电磁式电压互感器基本相同，主要区别在于一次绕组串联在电路中，并且匝数很少，有的电流互感器还没有一次绕组，利用穿过其铁芯的一次电路（如母线）作为一次绕组；而且一次绕组导体相当粗；其二次绕组匝数相当多，导体较细。
与电压互感器类似，有 I2/I1=N1/N2。
电流互感器二次不能开路，因为开路时，一次电流全部用于励磁，铁芯磁通增大，二次可能输出高压，危及安全，并且过大的磁通导致铁芯迅速饱和，铁芯发热烧毁互感器。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电磁式电压互感器的工作原理
电磁式电压互感器的工作原理一、引言电磁式电压互感器是一种用于测量高压电网中电压的重要设备。
它的工作原理基于电磁感应现象，能够将高压电网中的电压信号转换为低压信号，以便于测量和控制。
本文将深入探讨电磁式电压互感器的工作原理。
二、基本结构电磁式电压互感器通常由铁芯、一次绕组、二次绕组和外壳等部分组成。
其中，铁芯是整个互感器的核心部件，它通常采用硅钢片制成，具有较好的导磁性能。
一次绕组和二次绕组分别围绕在铁芯上，它们之间通过铁芯相连，并且在一定程度上相互隔离。
外壳则起到保护内部元件和隔离环境的作用。
三、工作原理当高压线路中存在变化的电场时，就会产生变化的磁场。
这个变化的磁场会穿过铁芯，并在二次绕组中诱导出一个变化的电动势。
根据法拉第定律，这个变化的电动势与一次绕组中的电压成正比。
因此，通过测量二次绕组中的电压信号，就可以得到高压线路中的电压值。
在实际应用中，为了保证测量精度和稳定性，通常会在二次绕组中串联一个负载电阻。
这个负载电阻可以将二次绕组中的电流限制在一定范围内，从而避免过大或过小的测量误差。
四、影响因素及其解决方法1. 铁芯饱和问题当高压线路中的电压变化较大时，铁芯可能会饱和。
这会导致二次绕组中诱导出的电动势不再与一次绕组中的电压成正比，从而影响测量精度。
解决方法：采用合适的铁芯材料和结构设计，在保证足够导磁性能的同时尽可能减小铁芯饱和程度。
2. 温度漂移问题由于温度变化会影响铁芯和绕组材料的导磁性能和电学性能，因此互感器输出信号可能会随着温度变化而发生漂移。
解决方法：采用合适的材料和结构设计，以及温度补偿技术，可以有效地减小温度漂移的影响。
3. 绝缘问题由于电磁式电压互感器通常用于高压电网中，因此绝缘问题非常重要。
如果绝缘不良，就会导致安全事故和设备损坏。
解决方法：采用高品质的绝缘材料和结构设计，并进行严格的绝缘测试和检验，以确保互感器具有足够的绝缘强度和可靠性。
五、总结电磁式电压互感器是一种重要的测量设备，在高压电网中具有广泛的应用。
电磁式电压互感器试验方法
3.感应耐压试验
b.试验中还应考虑到互感器的容升电压 (电容 电流经过漏抗引起试品端电压升高)。根据 有关资料介绍, 各电压等级的互感器的容升 试验数据约为: 35kV 级电压互感器容升电压3%; 66kV 级电压互感器容升电压4%; 110kV级电压互感器容升电压5%; 220kV级电压互感器容升电压10%。
b.根据绕组阻值选择测试电流(BZC3396)。
1mA(一次绕组，阻值几百-千欧) 10mA
1A(二次绕组，阻值几百毫欧)
200Ω-20KΩ 2Ω-500Ω 10mΩ-4Ω
4.直流电阻试验
c.试验电流不得过大，试验通电时间不宜过长 ，以减少被侧电阻因发热而产生的较大误 差。
d.温度对直流电阻影响很大，应准确记录被 试绕组的温度。测量必须在绕组温度稳定 的情况下进行，测量时做好记录。
另外需要注意的是，对于全绝缘电 压互感器，如果对纵绝缘水平有怀疑 ，也可以进行全绝缘电压互感器的感 应耐压试验。
3.感应耐压试验
感应耐压为什么采用倍频电源： 电磁式电压互感器如果铁芯磁密较高。
若在额定频率时，用两倍额定电压施加于 变压器的一次绕组时，铁芯就会饱和，空 载电流必然增大，达到不能允许的程度， 为了使两倍额定电压下，铁芯不饱和，提 高频率，参考公式如下：
末端加压法测试特点：
a.测量的主要是一、二次绕组间的电容量和 介质损耗因数。
b.一次绕组顶端 A 接地, 这种接线相当于顶端 有一个接地屏蔽罩,因此现场测量时具有抗 干扰能力强的优点。
c.试验电压仍然不能太高，大概2.5～3kV。
2.介质损耗角正切值试验
末端屏蔽法接线图：
2.介质损耗角正切值试验
3.感应耐压试验
b. 由于感应耐压试验时一次绕组首尾 两端的电压比额定电压高得多, 绕组电 势也比正常运行时高得多, 因此可以同 时考核电压互感器的纵绝缘, 从而检验 出由于电压互感器中电磁线质量不良 如露铜、漆膜脱落和绕线时打结等原 因造成的纵绝缘方面的缺陷。
电磁式电压互感器结构
电磁式电压互感器结构电磁式电压互感器是一种常见的电力测量装置，用于测量高压电网中的电压大小。
它主要由铁心、一次绕组、二次绕组和外壳等组成。
下面将详细介绍电磁式电压互感器的结构和工作原理。
电磁式电压互感器的结构主要包括铁心、一次绕组、二次绕组和外壳四个部分。
铁心是电压互感器的核心部件，它通常由硅钢片叠压而成，可以有效地减小磁损耗。
一次绕组是将高压电源与电压互感器连接的部分，它通常由绝缘材料包裹，以防止电击事故的发生。
二次绕组是将电压互感器与测量仪表连接的部分，它通常由绝缘材料包裹，以防止电击事故的发生。
外壳是保护电压互感器内部部件的部分，通常由绝缘材料制成。
电磁式电压互感器的工作原理是基于法拉第电磁感应定律。
当高压电源通过一次绕组时，会在铁心中产生交变磁场。
交变磁场会诱导出二次绕组中的感应电动势，从而将高压电源的电压降低到可测量范围内。
二次绕组中的感应电动势与一次绕组中的电压成正比，因此可以通过测量二次绕组中的电压来确定一次绕组中的电压大小。
电磁式电压互感器的使用具有以下几个特点。
首先，它可以实现高精度的电压测量。
由于电磁式电压互感器采用了精密的绝缘材料和优质的铁心材料，因此可以有效地减小测量误差，提高测量精度。
其次，它具有较好的线性特性。
电磁式电压互感器的二次电压与一次电压之间存在线性关系，可以满足不同测量范围的需求。
再次，它具有较好的抗干扰能力。
电磁式电压互感器的铁心结构可以有效地屏蔽外部电磁干扰，提高测量稳定性。
最后，它具有较大的额定电流和额定电压。
电磁式电压互感器可以适应不同电网的需求，实现可靠的电压测量。
总结起来，电磁式电压互感器是一种常见的电力测量装置，通过铁心、一次绕组、二次绕组和外壳等部件的协同工作，实现了精确、稳定的电压测量。
它具有高精度、较好的线性特性、抗干扰能力强和较大的额定电流和额定电压等特点。
在电力系统中的应用广泛，对于确保电网的安全运行和电能计量具有重要意义。
电磁式电压互感器的结构特点都有哪些 互感器操作规程
电磁式电压互感器的结构特点都有哪些互感器操作规程电磁式电压按其结构形式大致可分为一般式和串击式，其结构特点如下：（1）3～35kV电磁式是一般式结构，它与一般小型变压器相像。
（2）110kV及以电磁式电压按其结构形式大致可分为一般式和串击式，其结构特点如下：（1）3～35kV电磁式是一般式结构，它与一般小型变压器相像。
（2）110kV及以上电磁式电压互感器普遍制成串级式结构，它的一次绕组分成匝数相等的两个部分；分别套在铁芯的上、下柱上，按磁通相加方向次序连接，接在相线与地之间。
绕组中点与铁芯相连接。
当二次绕组开路时，绕组电位可均匀分布。
由于110kV电压比较低，只有一个铁芯，没有连耦绕组。
此结构的紧要特点是：绕组和铁芯接受分级绝缘，简化绝缘结构；绕组和铁芯装在瓷箱中，瓷箱兼作高压出线套管和油箱。
因此，瓷箱串级式电压互感器可节省大量的绝缘材料，减轻重量，降低造价。
（3）220kV及以上串级式结构的电磁式电压互感器，有两个铁芯（单元）构成，一次绕组分成匝数相等的四个部分；分别套在两个铁芯的上、下柱上，按磁通相加方向次序连接，接在相线与地之间。
每一元件上的绕组中点与铁芯相连接。
二次绕组绕在末级铁芯的下柱上。
当二次绕组开路时，绕组电位可均匀分布。
绕组边缘线匝对铁芯的电位差为Uph/4，因此，绕组边缘线匝对铁芯的绝缘只需按Uph/4设计，而一般结构的电压互感器则需按Uph来绝缘。
至于铁芯与铁芯、铁芯与地之间有电位差，仍旧需要绝缘；但比较简单解决，故串级式电压互感器可节省大量的绝缘材料，减轻重量，降低造价。
当二次绕组接通负荷后，由于负荷电流的去磁作用，使末级铁芯内的磁通小于其他铁芯内的磁通，从而使各元件感抗不等，电压分布不均，精准度降低。
为避开这一现象，在两铁芯相邻的磁柱上绕有匝数相等的连耦绕组（绕向相同，反向对接），这样，当某一元件的磁通有变化时，连耦绕组内显现电流；该电流使磁通较大的铁芯去磁，使磁通较小的铁芯增磁，达到各级铁芯内磁通大致相等，使各元件绕组电压均匀分布的目的。
电磁式电压互感器
电磁式电压互感器电磁式电压互感器电磁式电压互感器特点 1.电磁式电压互感器⼀次侧的电压（即电⽹电压），不受互感器⼆次侧负荷的影响，并且在⼤多数情况下，⼆次侧负荷是恒定的。
2.电磁式电压互感器⼆次侧所接的负荷是测量仪表和继电器的电压线圈，它们的阻抗很⼤，因此，它的正常⼯作⽅式接近于空载状态。
注意：电压互感器⼆次侧不允许短路，因为短路电流很⼤，会烧坏电压互感器。
电磁式电压互感器特点o 1.电磁式电压互感器⼀次侧的电压（即电⽹电压），不受互感器⼆次侧负荷的影响，并且在⼤多数情况下，⼆次侧负荷是恒定的。
2.电磁式电压互感器⼆次侧所接的负荷是测量仪表和继电器的电压线圈，它们的阻抗很⼤，因此，它的正常⼯作⽅式接近于空载状态。
注意：电压互感器⼆次侧不允许短路，因为短路电流很⼤，会烧坏电压互感器。
电磁式电压互感器的分类o 1.具有闭合铁⼼的电磁式电压互感器在这种电压互感器中，⼀次绕组和⼆次绕组通常放在⼀个⼼柱上，铁⼼接地。
器⾝放在接地的箱体内。
绕组的层数通常很多，层间绝缘是油浸纸，放在⼀次绕组层间的绝缘没有油隙。
这种结构的优点是对冲击和⾼频过电压具有很好的承受能⼒，缺点是绕组散热困难。
如果在⼀次绕组层间的绝缘中加⼊电屏和油隙，这种结构提⾼了绕组的散热性能，但是，在设计和施⼯时，必须考虑绕组端部电场结构的问题。
2.串级式电磁式电压互感器将⼏个互感器串联连接，电磁式电压互感器的绝缘和散热的问题得到缓解。
需要特别指出是，具有闭合铁⼼的电磁式电压互感器在⾼压⽹中，很容易遭受铁磁谐振。
铁磁谐振现象主要发⽣在由电磁式电压互感器中的⾮线性电感元件与电⽹当中的电容元件组成的谐振回路中，这是由电⽹上的开关操作引起的。
铁磁谐振引起的长时间的过热和过电压会对互感器造成损坏。
3.具有开放铁⼼的电磁式电压互感器该型互感器与传统互感器的最⼤区别在于其铁⼼是开放式的，不闭合。
最⾼电压可达550kV，这种具有开放铁⼼的电磁式电压互感器成功地解决了上述两种电压互感器中存在的缺点。
电磁式电压互感器原理
电磁式电压互感器原理
电磁式电压互感器是变压器的一种，主要应用于输电和配电系统中，用于测量高电压
电网的电压。
本文将介绍电磁式电压互感器的原理。
电磁式电压互感器由外壳、铁芯、绕组、表头、接线柱等组成。
绕组一般分为高压绕
组和低压绕组。
铁芯通常采用双饼结构。
高压绕组包覆在铁芯上，低压绕组则绕在高压绕
组的外围。
表头通常有数字和模拟两种类型。
电磁式电压互感器基于电磁感应原理，利用高压侧的电压信号和低压侧的绕组，通过
变换电气量的大小，实现将高电压信号转换成低电压信号，并将其输出。
电磁式电压互感器工作时，高压线路上的电压信号通入高压绕组，电流流经绕组产生
磁场。
由于高压绕组和低压绕组相邻, 低压绕组中也会产生由高压绕组感应的磁通，又由
于低压绕组的匝数远大于高压绕组，因此在低压绕组中产生的磁通也远大于高压绕组。
所以，高压线路上的电压信号将通过电磁感应作用被转化成低压线路上的电压信号。
电磁式电压互感器的输出信号通常是一致性的，它们可以被连接到电表或其他电气设
备上，用于实现高电压电网的监测和调整。
电磁式电压互感器被广泛应用于高压电力系统的电压测量，不仅可用于单相整流器，
也可用于三相整流器，且适用于交流场合。
常见的应用场景包括电力系统、电力装置、电
力设备测试和监测等。
总结
电磁式电压互感器是一种重要的高电压电网实时监控装置，其主要原理基于电磁感应，通过将高电压信号转化为低电压信号进行输出。
电磁式电压互感器在高压电力系统中有着
广泛的应用，具有高精准度和可靠性的特点，是电力专业人员必备的基础设备。
电磁式电压互感器的主要结构类型
电磁式电压互感器的主要结构类型电压互感器：将高电压变成低电压的互感器。
在正常使用情况下，其比差和角差都应在允许范围内。
按电压互感器的工作原理分类：电磁式、电容分压式、光电式。
电压等级为220kv及以下时为电磁式电压互感器，220kv以上是多为电容分压式互感器。
电磁式电压互感器原理接线图：电磁式电压互感器工作原理：电磁式电压互感器的构造原理、构造和接线都与电力变压器相似。
电压互感器的一次绕组与二次绕组的电压之比同为他们的匝数之比。
特点：1；电压互感器一次侧的电压（电网电压）不收互感器二次负载影响。
2；二次侧的负载是仪表和继电器的电压线圈，阻抗很大，通过的电流很小，电压互感器的工作状态接近于空载装态，二次电压接近二次电动势值，并取决与一次电压值。
电磁式电压互感器的测量误差和准确级:测量误差：电压误差：相位差：旋转180度后的二次电压-U2与一次电压向量U1之间的夹角。
准确级：电压互感器的准确级用最大允许误差表示。
有、、、１、3、3P、6P等准确级，分别用在不同的测量与保护场合减少误差的方法：采用高磁导率的冷轧硅钢片二次侧接近空载运行时，电磁式电压互感器的误差最小。
准确级：在规定的一次电压和二次负荷变化范围内，负载的功率因素为额定值时，电压误差色最大值。
测量用电压互感器额准确值：、、、1和3 。
保护用电压互感器的准确规定有3p和6p。
运行特点：二次侧不容许短路电磁式电压互感器的分类：1：按安装地点：户内式（35kv以下）和户外式（35kv以上）2：按相数：单相（任意电压级）和三相（20kv以下电压级）3：按绕组：双绕组和三绕组4：按绝级结构：干式（结构简单绝缘强度低）、浇注式、充气式和油浸式（绝缘性能好）电压互感器的结构与变压器有很多相同之处油浸电磁式电压互感器的结构油浸式电压互感器按其结构可分为普通式和串级式。
额定电压3～35kV油浸式电压互感器制成普通式结构，其铁芯和绕组浸在充有变压器油的油箱内，绕组通过固定在箱盖上的瓷套管引出。
