电磁铁的工作原理是怎么样的电磁铁在生活中经常可以看到，但是很多人都不知道电磁铁的一些原理。
下面是5068网小编为你精心推荐的电磁铁的科学工作原理，希望对您有所帮助。
电磁铁的科学原理当线圈通电后，铁心和衔铁被磁化，成为极性相反的两块磁铁，它们之间产生电磁吸力。
当吸力大于弹簧的反作用力时，衔铁开始向着铁心方向运动。
当线圈中的电流小于某一定值或中断供电时，电磁吸力小于弹簧的反作用力，衔铁将在反作用力的作用下返回原来的释放位置。
电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。
它是将电能转换为机械能的一种电磁元件。
电磁铁主要由线圈、铁心及衔铁三部分组成，铁心和衔铁一般用软磁材料制成。
铁心一般是静止的，线圈总是装在铁心上。
开关电器的电磁铁的衔铁上还装有弹簧。
电磁铁工作原理将电磁能变换为机械能以实现吸合作功的一种电器。
通常由软磁材料制成的铁心、衔铁和励磁绕组组成。
当励磁绕组通电时，绕组周围产生磁场，铁心磁化，并产生电磁吸力吸引衔铁，使之运动作功。
电磁铁主要用于操动、牵引机械装置，以达到预期的目的。
工业上常用的电磁铁有制动电磁铁、牵引电磁铁、起重电磁铁和阀用电磁铁等。
此外，属于电磁铁类的还有用以传递或隔断两轴间的机械联系的电磁联轴器;用在机床工作台上以吸牢磁性材料工件的电磁吸盘;供高能物理、核聚变研究、磁流体发电和高速悬浮列车等方面使用的、能产生高达数十特(斯拉)的磁通密度而几乎不消耗绕组功率的超导电磁铁等。
起重电磁铁用来吊运和装卸铁磁性物体的电磁铁。
工业上常用以吊运或装卸铁矿石、铁砂、废钢铁、钢锭、钢轨以及各种钢材和钢质工件。
起重电磁铁通常做成圆盘形或矩形，并带有内磁极和外磁极。
当励磁绕组通电后，内外磁极均被磁化，吸引钢质材料或工件(相当于一般电磁铁中的衔铁)，形成一个闭合的磁路。
为保护励磁绕组，使之不因磁极与被吸引物体间的机械撞击所损伤，起重电磁铁通常采用甲壳式结构，并且采用直流励磁。
直流电磁铁铁芯力与铁芯材料的关系
直流电磁铁铁芯力与铁芯材料的关系1. 引言1.1 直流电磁铁的基本原理直流电磁铁的基本原理是利用电流通过螺线管产生磁场，从而吸引铁芯或磁性材料。
直流电磁铁由电源、绕组、铁芯和电磁铁外壳等组成。
当电源通电时，电流经过绕组，在铁芯中产生磁场，吸引铁芯或磁性材料。
一般情况下，当电源断开时，电磁铁就会失去吸引力，释放铁芯或磁性材料。
直流电磁铁的基本原理可以解释为安培定律和法拉第电磁感应定律的应用。
安培定律指出通过螺线管的电流会在铁芯中产生磁场，磁场的强度与电流大小成正比，与绕组的匝数成正比。
而法拉第电磁感应定律指出磁感应强度的变化会导致感生电动势，从而产生吸引力。
直流电磁铁的基本原理可以通过理论计算和实验验证，从而确定最佳铁芯材料、长度、截面积、饱和磁感应强度和表面处理方式，以提高电磁铁的性能和效率。
铁芯材料的选择对于直流电磁铁的性能具有重要影响，不同材料的磁导率、韧磁性和导磁性会影响铁芯在磁场中的表现。
在设计和制造直流电磁铁时，需谨慎选择铁芯材料，以达到最佳效果。
1.2 铁芯对电磁铁性能的影响铁芯对电磁铁性能的影响是直流电磁铁中至关重要的因素之一。
铁芯作为电磁铁的核心部分，直接影响着电磁铁产生的磁场强度和吸力大小。
在直流电磁铁中，铁芯扮演着传导磁场和集中磁场的重要角色，它的选择对电磁铁的性能有着关键性的影响。
铁芯的材料对电磁铁的性能起着决定性作用。
不同的铁芯材料具有不同的磁导率和导磁性能，这直接影响着电磁铁产生的磁场强度和吸力大小。
通常情况下，选择导磁性能好的铁芯材料可以提高电磁铁的吸力效果，增强其使用效果。
铁芯的长度和截面积也会对电磁铁的力产生影响。
较长的铁芯可以提高磁路的长度，增加磁阻，从而提高电磁铁的吸力效果；而较大的铁芯截面积可以增加磁路的截面积，减小磁阻，同样可以增加电磁铁的吸力效果。
铁芯对直流电磁铁的性能影响非常重要。
选择合适的铁芯材料，控制好铁芯的长度、截面积、饱和磁感应强度和表面处理等因素，可以有效提高电磁铁的吸力效果，使其在实际应用中发挥更好的作用。
电磁铁的工作原理是什么？
优势特点：具有强大的吸力和稳定 的性能，可实现快速、安全、高效 地搬运和吊装
添加标题
添加标题
添加标题
Hale Waihona Puke 添加标题应用场景：主要用于废钢铁、废金属 等金属废料的回收和加工行业，以及 建筑、桥梁等大型结构的吊装和搬运
发展趋势：随着环保意识的提高和 金属废料回收利用的普及，电磁起 重机的应用前景越来越广泛
电磁铁的特点
电磁铁的电源提供电能，使线圈产生磁场 电源的电压和电流大小影响电磁铁的磁性强弱 直流电源使电磁铁产生稳定的磁场，交流电源使电磁铁产生交变磁场 电源的种类和特性决定了电磁铁的应用范围和效果
电磁铁的工作原理
电磁铁是由线圈和 铁芯组成的装置
当电流通过线圈时， 会产生磁场
磁场会对铁芯产生 吸引力或排斥力
电机的种类和 特点
电机的工作原 理
电机的应用领 域和未来发展
电磁铁在门禁系统中的应用，可以实现远程控制和自动化管理 电磁铁在防盗门中的应用，可以提高安全性和防盗性能 电磁铁在智能家居系统中的应用，可以实现自动化控制和节能环保 电磁铁在工业自动化设备中的应用，可以提高生产效率和降低成本
工作原理：利用电磁铁产生强大的 磁场力，实现对金属材料的吸附和 搬运
电磁铁的工作原理
汇报人：XXX
目录
电磁铁的组成
电磁铁的工作原理
电磁铁的应用
电磁铁的特点
电磁铁的组成
定义：线圈是电磁 铁的重要组成部分， 通常由绝缘导线绕 制而成
作用：线圈通电后 产生磁场，使电磁 铁产生吸引铁磁性 物体的力
匝数：线圈的匝数 越多，产生的磁场 越强，电磁铁的吸 力也越大
材料：线圈的材料一 般采用铜线或镍铬合 金线，具有较高的电 阻率和耐腐蚀性
直流电动机和电磁铁的原理
起动器启动
适用于大功率电 动机，需要起动
器设备
电动机转速控制
电动机的转速控制是 实现电机精确运行的 关键，通过调节电压、 频率或者改变电流方 向可以实现转速的精 确控制，满足不同工 作要求。
电动机启动方式与控制
直接启动
简单方便 适用于小功率电动机
起动器启动
适用于大功率电动机 需要起动器设备
变频启动
直流电动机和电磁铁的原理
汇报人：XX
2024年X月
目录
第1章 简介 第2章 直流电动机的结构 第3章 电动机的控制 第4章 电磁铁的原理 第5章 电动机和电磁铁的应用 第6章 总结
● 01
第1章 简介
电动机和电磁铁的概念
电动机是将电能转换为机械能的装置，而电磁铁 是利用电流产生磁场的设备。电动机通过电流在 磁场中作用而产生力,电磁铁广泛应用在电磁吸 合、电磁感应和电磁驱动等领域。
精准控制
通过电磁铁实现 精准定位
机械设备驱 动
实现各种生产操 作
汽车领域的应用
电动机在汽车领域有 着广泛的应用。除了 常见的发动机启动功 能外，电动机还被应 用于电动窗、电动座 椅等部件中。通过电 动机的驱动，汽车的 各种功能得以实现自 动化控制，提升了驾 驶舒适性和便利性。 同时，电磁铁在汽车 制动系统中也扮演着 重要角色，通过电流
精细控制电动机启动 适用于需要频率调节的场 合
调节电压
简单 适用于简单速度调节
电动机转速控
改变电流方 向
改变电流的方向 来控制转速
调节频率
通过改变电源频 率实现转速控制
● 04
第4章 电磁铁的原理
电磁铁的产生磁场原理
01 磁场产生
通过在线圈中通过电流形成

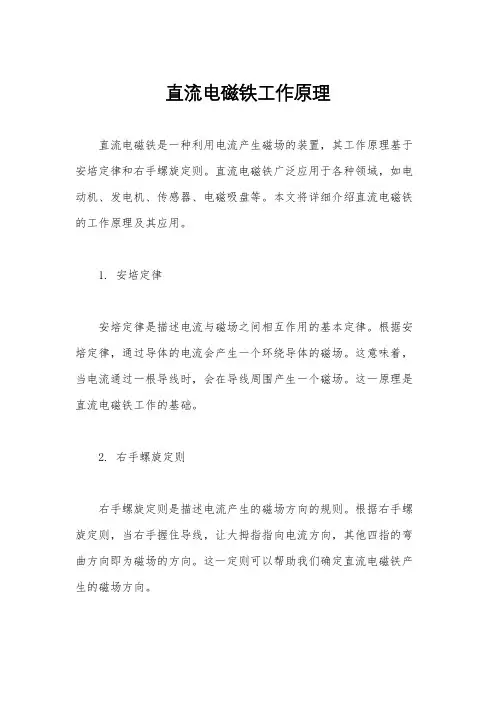

直流电磁铁工作原理

直流电磁铁工作原理直流电磁铁是一种利用电流产生磁场的装置，其工作原理基于安培定律和右手螺旋定则。
直流电磁铁广泛应用于各种领域，如电动机、发电机、传感器、电磁吸盘等。
本文将详细介绍直流电磁铁的工作原理及其应用。
1. 安培定律安培定律是描述电流与磁场之间相互作用的基本定律。
根据安培定律，通过导体的电流会产生一个环绕导体的磁场。
这意味着，当电流通过一根导线时，会在导线周围产生一个磁场。
这一原理是直流电磁铁工作的基础。
2. 右手螺旋定则右手螺旋定则是描述电流产生的磁场方向的规则。
根据右手螺旋定则，当右手握住导线，让大拇指指向电流方向，其他四指的弯曲方向即为磁场的方向。
这一定则可以帮助我们确定直流电磁铁产生的磁场方向。
3. 直流电磁铁的结构直流电磁铁通常由导线、铁芯和外部电源组成。
导线通常绕绕在铁芯上，并通过外部电源提供电流。
当电流通过导线时，会在铁芯周围产生一个磁场。
铁芯的存在可以增强磁场的强度，提高电磁铁的效率。
4. 工作原理当外部电源通电时，电流会通过导线，根据安培定律，这会在铁芯周围产生一个磁场。
根据右手螺旋定则，可以确定磁场的方向。
由于铁芯的存在，磁场会集中在铁芯内部，形成一个强大的磁场。
这样，直流电磁铁就可以产生一个可控制的磁场。
5. 应用直流电磁铁在工业生产中有着广泛的应用。
例如，电动机中的励磁系统就是利用直流电磁铁产生磁场，从而使电动机产生转矩。
此外，直流电磁铁还可以用于电磁吸盘，通过控制电流来控制磁盘的吸附力。
在传感器中，直流电磁铁也可以用于检测金属物体，利用金属对磁场的影响来实现检测功能。
总之，直流电磁铁是一种利用电流产生磁场的装置，其工作原理基于安培定律和右手螺旋定则。
通过外部电源通电，直流电磁铁可以产生一个可控制的磁场，广泛应用于电动机、发电机、传感器、电磁吸盘等领域。
希望本文能够帮助读者更好地理解直流电磁铁的工作原理及其应用。
电磁铁的工作原理与应用
电磁铁的工作原理与应用电磁铁是一种能够产生强大磁场的装置，它的工作原理基于电流通过导线时会产生磁场的物理特性。
本文将介绍电磁铁的工作原理及其在现实生活中的应用。
一、工作原理电磁铁的核心原理是通过电流在导线中产生磁场，使得铁磁材料沿导线形成磁性，从而表现出类似于永久磁铁的特性。
具体而言，当通过导线的电流方向垂直于视线的方向时，导线周围会形成一个环形磁场。
该磁场的方向可通过右手定则来确定，即让右手的拇指指向电流方向，其他四指围绕导线则指向磁场的方向。
此时，在导线周围形成的磁场中，铁磁材料将受到磁力的作用而被吸引。
二、结构组成电磁铁主要由导线、铁芯和电源组成。
导线是传输电流的部分，通常由铜或铝制成，其长度和截面积决定了电流的大小。
铁芯是绕导线的部分，它通常由铁磁材料制成，可增强磁场的强度。
电源则是提供电流的部分，可以是直流电源或交流电源。
三、应用领域1. 电磁吸盘：电磁吸盘利用电磁铁的吸引力原理，实现了对金属物体的固定和悬浮。
在机械加工领域，电磁吸盘被广泛应用于磨床、铣床等机床上，可以方便地固定工件，提高加工精度和效率。
2. 电磁起重机：电磁起重机利用电磁铁的吸引力和释放功能，实现对重物的起重和放下。
它在物流、港口、钢铁等行业中得到广泛应用，提高了搬运效率和操作的安全性。
3. 电磁驱动器：电磁铁可以作为电磁驱动器的重要组成部分，将电能转化为机械能。
例如，电磁铁驱动的喷墨打印机、声音传输的扬声器等，在家电、通信等领域起到了重要作用。
4. 电磁制动器：电磁制动器利用电磁铁的磁力原理，实现对运动物体的控制和制动。
常见的应用包括电梯、电动车等系统，大大提升了行车安全和运动控制的精度。
5. 电磁吸铁石：电磁吸铁石通常用于捕捉金属杂质，保护设备的正常运行。
它在矿石、建筑等行业有着重要的应用，有效减少了金属杂质对设备的磨损和故障。
四、发展前景随着科技的进步和应用需求的增加，电磁铁的应用领域将进一步扩展。
未来，它可能被应用于磁浮交通、磁悬浮列车等高科技领域。
交流电磁铁工作原理
交流电磁铁工作原理
交流电磁铁工作原理是基于电流通过线圈产生磁场的原理。
电磁铁由导电材料制成的线圈，当通过电流时，会产生一个磁场。
在交流电磁铁中，当电流通过线圈时，电子在导线中定向移动，形成一个电流，并且导线的周围会形成一个环状的磁场。
根据右手定则，当电流方向垂直于观察者时，磁场的方向围绕导线。
根据法拉第电磁感应定律，当线圈中的电流发生变化时，磁场也会随之变化。
而交流电的特点就是电流方向和大小会随时间不断变化。
因此，在交流电磁铁即电流方向和大小交替变化时，磁场也会随之改变。
交流电流的变化频率越高，则磁场的变化也越快。
这种磁场的变化会对周围的磁性物质产生作用力，从而实现吸附或排斥的效果。
由于磁场的快速变化，交流电磁铁对磁性物质的作用力会频繁地出现和消失，使物体可以被吸附和释放。
交流电磁铁在实际应用中具有广泛的用途，如电力系统中的电磁继电器、电磁开关，汽车工业中的电磁感应器等。
交流电磁铁的工作原理基于电磁感应和电磁力的相互作用，在现代科技发展中起到了重要的作用。
电磁铁工作原理
电磁铁工作原理电磁铁是一种利用电流产生磁场的装置，其中的电磁原理被广泛应用于许多现代科技领域。
本文将详细介绍电磁铁的工作原理以及其在实际应用中的重要性。
一、电磁铁的结构和组成在理解电磁铁的工作原理之前，我们首先需要了解它的结构和组成。
典型的电磁铁通常由导线、铁芯和电源组成。
导线的材料通常是铜，因为铜具有良好的导电性能。
铁芯则由具有高导磁性的材料制成，如铁、镍等。
电源可以是直流电源或交流电源，取决于所需的应用。
二、电磁铁的工作原理电磁铁的核心是安装在导线周围的铁芯。
当电流通过导线时，会产生磁场。
这是因为导线中的电子在电流作用下沿着线圈的方向运动，并产生磁场。
不过，由于导线的长度通常很小，磁场较为微弱，无法有效利用。
铁芯的作用就体现在这里。
由于铁芯具有高导磁性，它可以集中并增强磁场。
当电流通过导线时，磁场会沿着铁芯传播，并形成一个闭合回路。
这样，电磁铁就能够产生一个相对较强的磁场，使其具备吸引和吸附物体的能力。
需要注意的是，当电流通过导线时，磁场的极性取决于电流的方向。
根据库仑定律，当电流方向相同时，磁场会产生吸引力；而当电流方向相反时，磁场则会产生排斥力。
三、电磁铁的应用电磁铁在许多领域都有广泛的应用。
以下是一些重要的应用领域：1. 电子设备制造：电磁铁是制动器、继电器、电磁阀等电子设备中不可或缺的组件。
它们可以控制电流的开关，实现电路的断开和连接，起到控制和调节电流的作用。
2. 电动机：电磁铁在电动机中起到重要的作用。
它们与定子和转子配合工作，通过改变电流方向来控制电机的转动。
电磁铁的开关和控制使得电机能够实现高效转动和精确控制。
3. 磁悬浮列车：电磁铁在磁悬浮列车技术中发挥着重要的作用。
通过在铁轨上布置电磁铁，可以产生磁场，使列车悬浮在铁轨上，并以高速运动。
这大大减小了摩擦和阻力，提高了列车的运行效率。
4. 医疗设备：电磁铁在医疗设备中也有广泛应用。
例如，核磁共振成像（MRI）利用电磁铁产生强大的磁场，通过检测人体对磁场的响应来生成具有高分辨率的影像。
电磁铁的工作原理
电磁铁的工作原理电磁铁是一种利用电流通过线圈产生磁场的装置。
它具有吸附和释放铁磁物质的特性，被广泛应用于电磁吸盘、电磁离合器、电磁制动器等领域。
本文将介绍电磁铁的工作原理及其应用。
一、电磁铁的结构和组成电磁铁主要由线圈、铁心和电源三部分组成。
1. 线圈：线圈是电磁铁的主体，在一般情况下，由导电材料绕成。
当通过线圈的电流产生变化时，会在线圈周围产生磁场。
2. 铁心：铁心是电磁铁的磁导体，线圈通电时，铁心会集中磁场，并增强磁力的效果。
铁心一般由铁磁材料制成，如铁、镍、钴等。
3. 电源：电源为电磁铁提供电流，常见的电源有直流电源和交流电源两种。
电源的选择应根据具体的使用需求和电磁铁的性能要求来确定。
二、当电磁铁接通电流后，电流通过线圈，形成一个磁场。
这个磁场会通过铁心集中，使得铁心本身具有吸附铁磁物质的能力。
在铁心上，当没有电流通过线圈时，不会产生磁场，此时它不会对铁磁物质产生任何吸引力。
而当通过线圈的电流增加时，磁场也随之增强，铁心对铁磁物质的吸引力也随之增加。
同时，电流通过线圈的方向改变也会导致磁场的改变。
当电流方向改变时，磁场的极性也会相应发生变化，因而电磁铁能够具有吸附和释放铁磁物质的特性。
三、电磁铁的应用1. 电磁吸盘：通过控制电流的通断，可以使电磁吸盘具有吸附和释放铁磁物质的功能。
电磁吸盘广泛应用于物料搬运、吸附固定等领域。
2. 电磁离合器：电磁离合器是一种利用电磁力来传递动力的装置。
通过线圈通电时产生的磁场来达到离合和断开的目的。
电磁离合器广泛应用于机械传动系统中，如汽车离合器、变速器等。
3. 电磁制动器：电磁制动器利用线圈通电产生的磁场来控制制动器的启动和停止。
电磁制动器可应用于电梯、电机、轨道交通等设备中。
四、小结电磁铁是一种利用电流通过线圈产生磁场的装置，通过改变磁场的大小和极性来实现吸附和释放铁磁物质的功能。
它在物料搬运、机械传动、设备控制等领域具有广泛的应用。
了解电磁铁的工作原理，对于我们理解和应用电磁铁具有重要意义。
直流电磁铁工作原理
直流电磁铁工作原理
直流电磁铁是一种利用电流通过线圈产生磁场的装置。
其工作原理基于安培定律和电磁感应。
安培定律指出，当电流通过一个导线时，会在周围形成磁场。
而电磁感应原理表明，当一个变化的磁场通过一个导体时，会在导体中产生电流。
直流电磁铁由一个线圈（或多个线圈）和一个铁芯组成。
当通过线圈的电流为直流电流时，它在铁芯中产生一个恒定的磁场。
这是因为直流电流是稳定的，不会引起磁场的变化。
磁场的强度与电流的强度成正比，因此可以通过调节电流的大小来控制磁场的强度。
当直流电流通过线圈时，磁场将在铁芯中形成一个磁通量。
铁芯的作用是集中和增强磁场，使其更强大。
由于铁是磁导率高的材料，其对磁场的导磁性能比空气和其他材料要好得多。
直流电磁铁的磁场可用于吸引或释放物体。
当电流通过线圈时，磁场将使铁芯中的铁磁化，并吸引周围的物体。
当电流断开时，磁场消失，铁芯恢复到非磁化状态，释放物体。
直流电磁铁在很多应用中得到广泛使用。
例如，它们可用于制造电磁锁、电力继电器、电动机等设备。
其工作原理简单易懂，且具有可控性强的优点，因此成为了现代科技领域中不可或缺的基础元件之一。
电磁铁的工作原理及应用
电磁铁的工作原理及应用1. 电磁铁的工作原理电磁铁是一种利用电流通过线圈在产生磁场的装置。
它由一块软铁作为铁芯，外绕绝缘线圈而成。
当电流通过线圈时，会在铁芯周围产生磁场，而软铁的特性使其能够更好地导磁，从而增强了磁场的强度。
电磁铁的工作原理可以简单概括为以下几个步骤： 1. 当电流通过线圈时，线圈周围会产生磁场。
根据右手定则，可以确定磁场的方向。
2. 产生的磁场会使得铁芯变得有磁性，这是因为软铁具有良好的导磁性。
3. 被磁化的铁芯增强了磁场的强度，形成了一个强电磁场。
4. 当电流停止流动时，电磁场也会消失，铁芯也会失去磁性。
2. 电磁铁的应用2.1 电磁铁在电磁吸盘中的应用电磁吸盘是一种利用电磁铁的吸力来固定物体的装置，常用于工业生产线上的物品吸附和搬运。
其工作原理如下： - 通过通电使电磁铁产生强磁场，吸盘上的软铁片会被磁化，增加吸力。
- 通过切断电流来断开磁力，使被吸附的物体脱离吸盘。
电磁吸盘广泛应用于自动化生产线、物流仓储等领域，可以实现物体的快速固定和移动，提高生产效率。
2.2 电磁铁在电动机中的应用电动机是利用电能转化为机械能的装置，而电磁铁在电动机中起到关键的作用。
在电动机中，电磁铁常被用作励磁器件，用于使电动机转子产生磁场。
具体应用方面，根据不同类型的电动机，电磁铁可发挥以下作用： - 在直流电动机中，通过变换电流的方向使得电流产生磁场，从而使电动机转子运动。
- 在交流电动机中，利用电磁铁中的线圈产生的磁场与电动机的转子所产生的磁场之间的相互作用，可以使转子旋转。
电磁铁的使用有效地提高了电动机的转动效率和稳定性，广泛应用于汽车、机械设备、家电等领域。
2.3 电磁铁在电磁阀中的应用电磁阀是一种通过控制电磁铁产生的磁场来控制液体或气体的流动的装置。
其工作原理如下： - 当电流通过电磁铁时，磁场使得活动部件产生位移，使阀门打开或关闭。
- 当电流停止流动时，活动部件回到初始位置，使阀门恢复原始状态。
电磁铁的原理及电磁铁的应用
通讯领域应用
电磁铁在通讯领域中的应用包括电话、手机等通讯设备的扬声器和麦克风。 电磁铁在无线电通讯中起到调频、调幅等作用，是通讯设备中的重要元件之一。 电磁铁在卫星通讯中用于信号放大和传输，提高了信号的传输质量和稳定性。 电磁铁在光纤通讯中用于调制解调器和光开关等设备，实现了高速光信号的传输和控制。
机械工业：用于电磁起重机、 电磁制动器等设备，实现自动
化控制
交通运输：用于电磁轨道、电 磁吊车等设备，提高运输效率
和安全性
交通领域应用
电磁门：利用电磁铁产生磁 场，实现门的自动开关
磁悬浮列车：利用电磁铁的原 理，实现列车与轨道的无接触 悬浮和导向
电磁刹车：利用电磁铁产生 磁场，实现车辆的快速制动
电磁悬挂系统：利用电磁铁产 生磁场，实现车辆悬挂系统的
电磁铁的原理及电磁铁 的应用
汇报人：XX
目录
电磁铁的原理
01
电磁铁的应用
02
电磁铁的原理
电磁感应现象
定义：当磁场发生变化时，会在导体中产生电动势
原理：基于法拉第电磁感应定律，变化的磁场会产生感应电动势
电磁感应现象是电磁铁工作的基础
在电磁铁中，变化的电流产生变化的磁场，进而产生感应电动势，控制磁场的极性 和强度
电流的磁效应
奥斯特实验：电流周围存在磁场
电磁感应定律：变化的磁场产生电 流
添加标题
添加标题
添加标题
添加标题
安培分子电流假说：电流产生磁场 的原因
电磁铁原理：电流通过导线时产生 磁场
电磁铁的结构和工作原理
电磁铁的结构：由线圈和铁芯组成， 其中线圈缠绕在铁芯上，通电后产 生磁场。
磁场方向：电流向决定了磁场的 方向，可以通过改变电流方向来改 变磁场方向。
电磁铁的应用
PRT FIVE
电磁铁在磁场测量中的应用：通过电磁铁产生磁场测量磁场强度、方向等参数 电磁铁在磁场成像技术中的应用：通过电磁铁产生磁场实现磁场的成像和可视化 电磁铁在磁共振成像（MRI）中的应用：通过电磁铁产生磁场实现人体内部组织和器官的成像 电磁铁在磁性材料研究中的应用：通过电磁铁产生磁场研究磁性材料的磁性特性和磁化过程
汽车启动：电磁铁 用于启动马达实现 汽车快速启动
汽车安全：电磁铁 用于安全气囊在碰 撞时快速弹出保护 乘客
汽车导航：电磁铁 用于导航系统实现 精确定位和导航
汽车娱乐：电磁铁 用于音响系统提供 高品质的音响效果
心脏起搏器：通过电磁铁控制心脏跳动 磁共振成像（MRI）：利用电磁铁产生磁场对人体进行成像 电疗仪：利用电磁铁产生电磁场进行物理治疗 助听器：利用电磁铁产生磁场增强听力
粒子加速器：利用电磁铁产生强磁场加速粒子用于科学研究
核聚变装置：利用电磁铁产生强磁场约束等离子体实现核聚变用于能源研究
电磁铁在粒子加速器和核聚变装置中的作用：产生强磁场控制粒子运动和等离子体约束 电磁铁在粒子加速器和核聚变装置中的挑战：如何提高磁场强度和稳定性降低能耗和成本
磁悬浮列车：利用电磁铁产生的磁场使列车悬浮在轨道上减少摩擦力提高运行速 度
电磁铁技术的创新方向：新 材料、新工艺、新设计
电磁铁技术的未来前景：广泛 应用于各种领域成为重要的技
术支撑
微型化：体积小、 重量轻便于携带和 安装
集成化：将多个电 磁铁集成到一个模 块中提高效率和稳 定性
应用领域：广泛应 用于电子、通信、 医疗、汽车等领域
发展趋势：随着科技的 发展微型化和集成化的 电磁铁器件将越来越受 到重视和应用。
电磁铁在磁疗技术中的应用：用于治疗各种疾病如磁疗床、磁疗贴等。
电磁铁的原理与应用
电磁铁的原理与应用电磁铁是一种通过电流产生磁力的装置，广泛用于工业、科学实验和日常生活中。
它的基本原理是利用电流通过线圈时产生的磁场，将铁磁性物体吸附在上面或者产生运动。
本文将介绍电磁铁的工作原理和常见的应用领域。
一、电磁铁的工作原理1.1 线圈电磁铁由线圈、铁芯和电源组成。
线圈通常由导电材料（如铜线）绕制而成，形成螺旋形或圆环形结构。
当通过线圈的电流增加时，产生的磁场强度也随之增加。
1.2 铁芯铁芯是电磁铁的关键组成部分之一。
通常采用铁或钢材料制成，具有高导磁性。
铁芯的存在可以增强磁场的强度和集中磁力线。
在电流通过线圈时，铁芯会吸引周围的铁磁性物体或者产生运动。
1.3 电源电源为电磁铁提供所需的电流。
可以使用直流电源或者交流电源，具体取决于应用需求。
通常，直流电源更常见，因为它们容易控制和调节。
二、电磁铁的应用领域2.1 电动机电动机是电磁铁最常见的应用之一。
电动机利用电磁铁产生的磁场力来转动。
当电流通过电动机的线圈时，电磁铁产生的磁场与固定磁铁之间相互作用，产生力矩，从而驱动电动机运转。
2.2 电磁吸盘电磁吸盘是利用电磁铁的吸引力来吸附和固定物体的装置。
常见于自动化生产线和物流系统中。
通过通电，电磁吸盘产生强大的吸引力，可吸附和搬运金属物体，提高生产效率和安全性。
2.3 电磁制动器电磁制动器是一种常见的制动装置，广泛应用于交通工具和机械设备中。
当需要阻止或减速运动物体时，电磁制动器通过施加电流使电磁铁产生吸引力，从而实现制动效果。
2.4 电磁铁门锁电磁铁门锁是一种安全门禁系统。
当通电时，电磁铁产生强大的吸引力，将门锁紧固在门框上，确保门的紧闭和安全。
一旦断电，电磁铁失去磁力，门锁会自动释放，实现快速逃生。
2.5 电磁传感器电磁传感器是利用电磁铁的磁场变化来检测和测量物理量的装置。
例如，霍尔效应传感器可以通过检测电磁铁产生的磁场变化来测量速度、位置和旋转角度等参数。
2.6 电磁悬浮列车电磁悬浮列车（Maglev Train）是一种运用电磁吸引和排斥原理来悬浮和推动列车的交通工具。
第3章 电磁铁
第四节交流电磁铁
一、交流电磁铁的基本结构及特点 二、交流电磁铁的电压、电流和磁通的 关系 三、交流电磁铁的电磁吸力 四、交流电磁铁加装短路环
一、交流电磁铁的基本结构及特点
交流电磁铁的磁系统一般有三种类型，即 是拍合式，吸入式和双E型。 交流电磁铁的线圈有骨架，与铁芯之间是 隔开的，相互之间没有热传递作用;
电流与线圈匝数的乘积称为磁动势。它可 以用下面的数学公式表示：
F=NI
F——磁动势；其单位可用安培或安匝，即“A” 或“At表示； I——电流强度；单位：安培(A)； N——线圈匝数。
磁路的概念
在电机、变压器及各种铁磁元件中常 用磁性材料做成一定形状的铁心。铁心的 磁导率比周围空气或其它物质的磁导率高 的多磁通的绝大部分经过铁心形成闭合通 路，磁通的闭合路径称为磁路。
一、交流电磁铁的基本结构及特点
铁芯采用硅钢片叠压而成，截面做成方型，以 确保铁芯和线圈散热良好，便于加工。
铁芯做成片状，是为了提高铁芯的内阻，以 降低涡流的大小； 电工钝铁中加入硅，是为了降低铁芯中磁分 子的磁滞作用，以减小磁分子改变方向时的 “阻力”，另外，加入硅也是为了提高铁芯 的内阻，以进一步减小涡流。
1、电磁铁的线圈相当于一个电感 如果两端加上交流电压u=UmCost， 则由于uRuL(UR为线圈内阻压降，UL为线 圈电感压降)， 所以 UUL=d/dt (为磁链） 可得 dUdt=UmCostdt. =w(w为线圈匝数) 因 此 =mSint (m=Um/w; U=0.707Um) 则可得: mU/(4.44fw)(韦) 式中U为电源电压有效值，w为线圈匝数，
由于在整个转动过程中，是不变的，只是 极面相对面积发生变化，使转矩和气隙磁压 降不变。
交流电磁铁原理
交流电磁铁原理电磁铁是一种利用电磁力产生磁场的装置，通常由线圈和铁芯组成。
它是一种重要的电磁器件，在工业生产和科学研究中得到广泛应用。
本文将从交流电磁铁的原理入手，介绍其工作原理和应用。
一、电磁铁的基本原理电磁铁的工作原理基于安培环路定理和法拉第电磁感应定律。
当通电时，线圈中的电流会产生磁场，而铁芯的存在会增强磁场强度。
磁场的强度与电流的大小成正比，与线圈的匝数成正比，与铁芯的磁导率成正比。
因此，通过控制电流的大小和方向，可以控制磁场的强度和方向。
二、线圈的设计和制造线圈是电磁铁的核心部件，其设计和制造对电磁铁的性能有着重要影响。
线圈的匝数决定了磁场的强度，匝数越多，磁场越强。
线圈的截面积和长度决定了线圈的电阻和电感，对电流和电压的控制起着关键作用。
在制造过程中，需要选择合适的导线材料和绝缘材料，确保线圈的安全可靠运行。
三、铁芯的选择和优化铁芯的存在可以增强磁场强度，提高电磁铁的吸力。
常用的铁芯材料有铁、钢和铁氧体等，每种材料都有其独特的磁性能和特点。
在选择铁芯材料时，需要考虑磁导率、饱和磁场强度、剩磁和矫顽力等参数，以及工作温度和环境要求。
通过优化铁芯的设计和材料选择，可以提高电磁铁的性能和效率。
四、交流电磁铁的特点和应用与直流电磁铁相比，交流电磁铁具有频率高、磁场变化快的特点。
交流电磁铁可以通过改变电流的方向和大小，产生交变磁场，实现对物体的吸附和释放。
由于交流电磁铁具有灵活控制的优势，广泛应用于电磁铁吸附装置、电磁充电器、电磁起重机和电磁离合器等设备中。
同时，交流电磁铁也在电力系统、交通运输、仪器仪表和通信等领域发挥着重要作用。
五、电磁铁的发展趋势随着科技的进步和需求的不断提高，电磁铁的研究与应用也在不断发展。
目前，人们对电磁铁的磁场控制精度、能耗和环境友好性提出了更高要求。
因此，电磁铁的设计和制造技术也在不断创新和改进。
例如，采用新型材料、优化线圈结构和磁路设计、应用智能控制技术等，都是提高电磁铁性能和效率的重要途径。
直流电磁铁原理
直流电磁铁原理
直流电磁铁是一种通过电流在导线中产生磁场的装置，其中电流方向恒定不变。
它采用弯曲的铁芯和绕制在其上的绝缘线圈构成。
当通过导线中的电流时，电磁铁会产生一个磁场，这个磁场会使铁芯具有磁性。
而当电流停止流动时，磁场也会消失。
直流电磁铁的工作原理是基于安培定则和楞次定律。
根据安培定则，当电流通过导线时，会在导线周围产生磁场。
而根据楞次定律，磁场变化时会产生感应电动势。
由于直流电流的方向不变，所以磁场也保持稳定，不会引起感应电动势。
直流电磁铁的产生磁场的强度和方向主要由以下几个因素决定：1. 绕线圈的匝数：绕制在铁芯上的线圈匝数越多，磁场的强度越大。
2. 电流的大小：电流越大，磁场的强度越大。
3. 铁芯的材质：选择高导磁性的材料作为铁芯，可以增强磁场的强度。
4. 铁芯的形状：铁芯采用弯曲的形状，可以使磁场更加集中，增强磁场的强度。
直流电磁铁的应用非常广泛。
例如，它常被用于电磁铁吸合装置、电磁式继电器和发电机等设备中。
在电磁铁吸合装置中，当电流通过绕制在铁芯上的线圈时，磁场会吸引铁核，从而使装置闭合。
而在电磁式继电器中，通过控制继电器的电流，可以实现开关的控制。
在发电机中，磁场的变化会导致导线中产生感应电动势，从而产生电能。
总而言之，直流电磁铁通过电流在导线中产生稳定的磁场，实现吸引、开关控制和电能转换等功能。
直流电磁铁原理
直流电磁铁原理
直流电磁铁是一种利用电流产生磁场的装置，它在工业生产和科学实验中有着广泛的应用。
了解直流电磁铁的原理对于理解其工作原理和应用具有重要意义。
首先，我们来看一下直流电磁铁的结构。
它通常由铁芯和绕组组成。
铁芯是由高导磁材料制成的，能够增强磁场的强度。
绕组则是由导电线圈组成，当电流通过绕组时，会产生磁场。
这一结构使得直流电磁铁能够产生强大的磁力，从而实现吸引或排斥物体的作用。
其次，我们需要了解电流与磁场之间的关系。
根据安培定律，电流会在产生磁场的过程中发挥重要作用。
当电流通过绕组时，会在铁芯中产生磁场，使得铁芯成为一个磁体。
这一磁场的强度与电流的大小成正比，因此控制电流的大小可以有效地控制磁场的强度。
接下来，我们需要了解磁场的作用原理。
直流电磁铁产生的磁场可以对周围的物体产生吸引或排斥的作用。
这一原理被广泛应用在各种设备中，例如电磁铁起重机、电磁铁门锁等。
通过控制电流的大小和方向，可以实现对物体的精确控制。
最后，我们需要了解直流电磁铁的应用。
它在工业生产中被广泛应用，例如在电机、发电机、变压器等设备中都有着重要的作用。
此外，直流电磁铁还在科学实验中发挥着重要作用，例如在粒子加速器、磁共振成像等领域都有着广泛的应用。
总的来说，直流电磁铁是一种重要的电磁装置，它利用电流产生磁场并实现对物体的控制。
了解其原理对于理解其工作原理和应用具有重要意义。
希望本文能够帮助读者更好地了解直流电磁铁的原理和应用。
交直流接触器原理
交直流接触器原理
交直流接触器是一种常用的电气设备，用于在交流电和直流电之间进行切换。
它基于电磁原理工作，通过控制电磁线圈的通断来实现接通或切断电流的目的。
交直流接触器的基本原理是利用电磁铁的吸合和释放，来控制触点的闭合和断开。
其中，电磁铁由通电的线圈和软磁材料构成。
当给线圈加上合适的电压，电流会通过线圈，产生磁场。
这个磁场会使得软磁材料被吸引，使得触点闭合。
当线圈通电后，闭合的触点可以传递电流，使得设备正常工作。
当需要切断电流时，只需断开线圈的电源，磁场消失，电磁铁释放。
此时触点会迅速打开，断开电流。
通过这种方式，交直流接触器可以实现电流的接通和切断。
交直流接触器的主要特点是可靠性和耐久性。
它可以承受较大的电流和频繁的开关操作，而不会受到损坏。
同时，它还具有较小的体积和轻便的特点，便于安装和使用。
总而言之，交直流接触器利用电磁原理，通过控制电磁铁的通断，来实现电流的接通和切断。
它在电力系统和自动化控制中广泛应用，为各种设备和系统提供了可靠的电能传输和控制功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子技术
Φ (t)
图可知：
Φ f
fd (t)
f在0-Fm之间脉动；
频率为2ω。
结结论 论：：
Fdm
是交变的，每周期内
要过零两次
t
过零时电磁力减小
会使衔首铁振页动而产生噪声。
T
电工电子技术
交变分量造成衔铁震动，为了消除交流电磁铁 的震动，往往在交流电磁铁静铁心的端面上， 装一个短路铜环。
利用短路环可以建立一个辅助磁场， 以保证主磁场和辅助磁场不同时过零， 以减小振动。
首页
电工电子技术 叠压式 铁心
短 路 环
首页
4、交流线圈的磁通 当u为定值时，则Φ也为定值。
U 4.44 fNm
5、有磁滞损耗和涡流损耗 用硅钢片叠加做成铁芯
6、在衔铁吸合的过程中： 磁阻R变小 吸合后i变小(比 吸合之前)。 因此，电磁铁在工作时，动 静铁芯一定要吸合好，若有 空气隙，则线圈就会因长时 间通过大电流而过热，甚至 烧毁。
fdi
Fdm 2
cos 2t
—— 电磁力的
Φ f
交变分量
Fdm
计算时候只靠考虑
Φ (t) fd (t) Fdp fdi (t)
Fdp
t
电磁吸力的平均值，
是个定首量页，不变化。
T
电工电子技术
首页
三电、工电直子技流术 电磁铁
1、什么是直流电磁铁？ 线圈通入直流电，称为直 流电磁铁。 2、结构组成： 线圈、铁心和衔铁构成。 其中衔铁是可动的。 3、工作原理： 当线圈得电时，吸引衔铁 与铁心吸合，衔铁可以和 多种机械结构连接，实现 电磁控制。断电时，释放。
电工电子技术
首页
❖ 注意： 即使额定电压相同的交、直流电磁铁也
绝不能互换使用
直流电磁铁与交流电磁铁比较
内容
直流电磁铁
交流电磁铁
铁芯结构
由整块软钢制成, 无短路环 由硅钢片制成, 有短路环
吸合过程
电流不变, 吸力逐渐加大
吸力基本不变, 电流减小
吸合后
无振动
有轻微振动
吸合不好时
线圈不会过热
线圈会过热, 可能烧坏
首页
电工电子技术
首页
4、无磁滞损耗和涡流损耗 能量损耗小，铁芯常用整块 软钢做成。
5、在衔铁吸合的过程中,直 流电磁铁的磁通Φ变大. 当为直流U时，则I为定值， I=U/R,F=NI恒定，随着衔 铁的吸合，空气隙变小，磁 路对磁通的阻碍作用减小， 磁感应强度B变大，Φ=BS变 大。 6、在衔铁吸合的过程中： 吸合后电磁吸力变大(比吸合 之前)。
首页
b) MQ1牵引电磁铁
电工电子技术
电磁抱闸
首页
用电磁铁来制动机床和起重机的电动机
❖ 当接通电源时，电磁铁动
作而拉开弹簧2．把抱闸3
提起．于是打开装在电动
M
机轴上的制动轮4，这时
电动机便可自由转动。
电磁铁l的线圈 与电动机M并联
❖ 当电源断开时，电磁铁的 衔铁落下，弹簧便把抱闸 压在制动轮上，于是电动 机就被制动停转
首页
8、电工应电子技术用：
1. 在起重设备中的应用
电磁铁可以做成电 磁吸盘，用于冶金、 矿山、机械、交通 运输等行业吊运钢 铁等导磁性材料作 业中，也可用于电 磁机械手，夹持钢 铁等导磁性材料， 图1-18所示为轧钢 厂里吊运钢卷用的 电磁吸盘。
首页
图1-18 电磁吸盘
电工电子技术
图a) 制动电磁铁
电工电子技术
交、直流电磁铁工作原理和应用
1、电磁铁及其分类； 2、电磁铁的工作原理； 3、电磁铁的磁性强弱与哪些因素有关； 4、电磁铁的优点及在日常生活和生产中的应用。Leabharlann 首页一、电工电电磁子技铁术概述
1.定义：
电磁铁是利用通电线圈吸引衔铁运动， 将电能转化为机械能的一种电磁元件。
螺线管
2.构造：
铁芯
螺线管+铁芯=电磁铁
首页
3.电电工磁电子铁技术的工作原理：
电磁铁的工作原理是电流的磁效应。 铁芯被磁化后的磁场与螺线管的磁场叠加， 使电磁铁的磁性增强。
图3-1 磁场的产生
首页
电工电子技术
4、电磁铁的分类
线圈通入直流电，称为直流电磁铁。 线圈通入交流电，称为交流电磁铁。
首页
电工电子技术
5、电磁铁的特性
小型电电工磁电铁子常技用术作接触器、电磁阀、继电器等元件的基本部件。
电铃
门铃
首页
电话
电磁继电器
电工电子技术
首页
电工电子技术
首页
电工电子技术
图 交／直流接触器和电磁继电器
首页
电工电子技术
二位三通阀
首页
电工电子技术
二、交流电磁铁
1、什么是交流电磁铁？ 线圈通入交流电，称为交 流电磁铁。 2、结构组成： 线圈、铁心和衔铁构成。 其中衔铁是可动的。 3、工作原理： 当线圈得电时，吸引衔铁 与铁心吸合，衔铁可以和 多种机械结构连接，实现 电磁控制。断电时，释放。
首页
如果没有短路环或者短路环损坏， 电磁铁的噪声和磨损都会增大， 同时温度上升， 其使用寿命会大大缩短。
电工电子技术
首页
电工电子技术
f（d t）
Fdm 2
(1 cos 2t)
Fdm
Φ2 m
20 A
交流电磁吸力包括两个部分 fd=Fdp+fdi
其中，Fdp
Fdm 2
—— 平均电磁力或吸力直流分量
❖ 直流电磁铁的电磁吸力 F=（107/8π）B2S
❖ 交流电磁铁的最大电磁吸力 Fm =107Φm/8πS Φm—交流磁通幅值 若加在交流线圈上电压U稳定时，交流电磁
铁中的磁通幅值Φm ≈U/4.44fN不变，交流电磁铁 的平均电磁吸力为最大电磁吸力的一半。即
Fev= Fm/2 =107Φm/16πS
IN Rm
磁通不变，则上式中的比值也应不变。因此，当磁阻Rm 增大时，线圈中通过的电流必定增大。
用实验，证明： 电磁铁通电时有磁性，断线时磁性消失
首页
电工电子技术
6、影响电磁铁磁性强弱的因素？ （1）增大线圈中的电流； （2）在电流一定时增加线圈的匝数； （3）在线圈中插入铁芯等方法使电磁铁 的磁性强些。
首页
电工电子技术
7、电磁铁的优点
电磁铁磁性有无，可用_通__断__电___来控制 电磁铁磁性强弱，可用_改_变_电_流_大_小_或_线_圈_匝_数__来控制 电磁铁的极性变换，可用_改__变__电__流__方__向__来实现。
电工电子技术
课后习题、 例题2个
首页
电工电子技术
某含有气隙的铁芯线圈，线圈两端加有效值为U的交流 电压，当气隙增大时，铁芯中的主磁通是增大还是减小？ 线圈中的电流如何变化？
气隙增大时，铁芯磁路中的磁阻增加，但由于电源电 压效值为U和频率f 并无改变，根据主磁通原理可知， 铁芯磁路中的工作主磁通Φ并不发生改变。根据磁路 欧姆定律：
