土方工程(一)—竖向设计的内容和方法

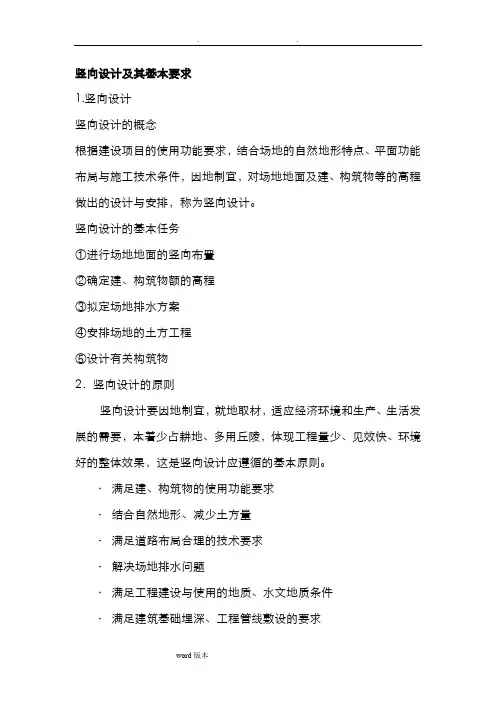

竖向设计与基本要求内容
竖向设计及其基本要求1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。
竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。
· 满足建、构筑物的使用功能要求· 结合自然地形、减少土方量· 满足道路布局合理的技术要求· 解决场地排水问题· 满足工程建设与使用的地质、水文地质条件· 满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。
· 地形图——1：500或1：1000·建设场地的地质条件资料· 场地平面布局· 场地道路布置· 场地排水与防洪方案· 地下管线的情况· 填土土源与弃土地点4．竖向设计的设计生读、成果要求· 初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料· 施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式· 平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。
· 台阶式台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。
· 混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。
竖向设计
五、竖向设计的一般步骤 (一)不进行场地平整时 对于不进行场地平整的基地，竖向设计的一般步骤是： 1.确定道路及室外设施的竖向设计 道路及室外设施(如室外活动场地、广场、停车场、绿地等) 的竖向设计，按地形、排水及交通要求，定出主要控制点(交叉 点、转折点、变坡点)的设计标高，并应与四周道路高程相衔接。 根据技术规定和规范的要求，确定道路合理的坡度与坡长。 2．确定建筑物室内、室外设计标高 根据地形的竖向处理方案和建筑的使用、经济、排水、防 洪、美观等要求，合理考虑建筑、道路及室外场地之间的高差 关系，具体确定建筑物的室内地坪标高及室外设计标高等。 3．确定场地排雨水 首先根据建筑群布置及场地内排水组织的要求，确定排水 方向，划分排水分区，定出地面排水的组织计划，应保证场地 雨水不得向周围场地排泄，即将场地的雨水有组织的排放。正 确处理设计地面与散水坡、道路、排水沟等高程控制点的关系， 对于场地内的排水沟，也需要进行结构选型。
竖向设计是场地总体布局的一个重要组成部分， 关系到场地的安全稳定，也直接影响到空间的组成。 竖向设计一般是在总体布局之后进行的。不论平坦 场地或坡地场地，都必须给出建、构筑物的设计标 高，进行场地排雨水设计，使建筑与地形密切配合， 以便创造出优秀的场地规划布局和建筑设计。当然， 在坡地场地设计中，因地形、地质较复杂，支挡构 筑物和排水构筑物多，竖向设计不仅难度较大，而 且关系到方案的可行性与场地开拓的经济性，所以， 竖向设计的重要性更为突出。
(一)设计地面的形式 设计地面的形式由地形的变化趋势及坡度值大小确定。如 果自然地形是单向斜坡，地形坡度值较为接近，可以设计一个 设计地面；如果地形有起伏变化，可能设计成双坡或多坡。设 计地面必须与地形的排水方向一致，这样可以节约土方量，利 于场地排水。同一个地形可以设计成单坡、双坡或多坡，因此 而形成的竖向布置将有所不同。
风景园林工程竖向设计及土方工程
，以表明它与水面的关系。
1.1 风景园林场地竖向设计
• (3)园路、广场、桥涵和其他铺装场地的竖向设计 • 用设计等高线、标高等方式表示道路（广场）的纵横坡
、道桥连接处及桥面高度。
• (4)满足植物种植在高程上的要求 植物习性有旱生、湿生、水生。
1.1 风景园林场地竖向设计
1.1 风景园林场地竖向设计
比例
• 对于一张地形图来说，比例非常重要。 • 图纸比例就是图纸上一个标准单位长度与其对应的实际长
度值之间的比值。 • 数字比例尺 1:100、1:500、1:1000 • 有时也会用图示比例尺的方式表达比例，它的好处是当图
纸放大缩小时，这把“尺子”会随着图纸变化并且保证正 确。
依山麓 、造平地、傍水边、 置水中、坐石嵌 岩、接洞蜿蜒、爬山、 跨山涧、置山峦。
1.1 风景园林场地竖向设计
1.1.2风景园林竖向设计的定义与任务
1.1.2.1竖向设计的定义 • “竖向”指的就是竖直方向，是与水平方向相对应的
一个概念。 • 之所以要进行竖向设计是因为现状地形往往不能满足
设计的需求，需要进行原地形竖向的调整，充分利用、 合理改造。 • 竖向设计是场地建设中一个重要组成部分，与平面布 置有着密不可分的联系。
1.1 风景园林场地竖向设计
规划阶段内容包括
（1）图纸比例1/500、1/5000、1/10000 等高距 1m、 5m、 10m
（2）确定绿地与周围市政设施、道路、水系的平面与垂直 的竖向连接。
（3）确定主要控制点标高：如建筑、河岸、山峰、道路、 桥涵、堤岸、水面、防洪坝等。
（4）绘出地形分析图，明确汇水面积及径流走向。 （5）绘制地形断面图。 （6）估计土方填挖的数量，并附上总体说明，说明竖向的

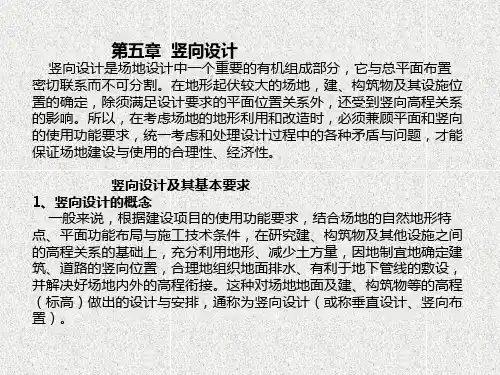

建筑场地设计-竖向设计
混合式 混合式（又称重点式）竖向布置，是混合运用上述两种形式
进行的竖向布置，即根据使用要求和地形特点，把建设用地分为 几个区域，有的区域采用平坡式以利于建筑的布置，而有的区域 则采取台阶式以适应自然地形的复杂变化。如丘陵地区，为保证 主体建筑的建设及交通等要求，可采用平坡式；而辅助部分则可 按阶梯式布置。
一般适用于自然地形较为 平缓<3%的场地；以及建筑 密度大且铁路、道路、管线较 密集，单个建筑占地较大、建 筑布置集中，对场地地面坡度 要求较严格（坡度小于2％） 的建设项目。
台阶式 台阶式（又称阶梯式）竖
向布置，是由几个高差较大的 不同整平面相连接而成的，在 其连接处一般设置挡土墙或护 坡等构筑物。
（4）台阶的数量要适当 （5）有利于减少土方量和基础工程量 （6）与场地施工方式相配合
（1）台阶的宽度 台阶的宽度，主要取决于台阶的需要宽度（B需）和台阶的容许宽度（ B容）。前者是建设项目总平面布置需要的台阶宽度，即根据建设项目 使用功能、交通流线组织、台阶上建筑物与构筑物的尺度及布置方式 、通道宽度、管线敷设要求、 场地施工条件以及总平面布局等所需要的台阶宽度；后者是场地自然 条件容许的台阶宽度，即在经济合理的条件下，每一自然地形坡度实 际允许的台阶宽度。 （2）台阶的高度
④场地内道路（定位轴线或路面中心）、铁路（轨顶）、排水沟渠（沟 底）的控制点设计标高，以及其他设计参数。道路还应注明路拱形式、 超高等； ⑤挡土墙、护坡或土坎等构筑物的顶部、底部设计标高，典型横断面形 式及尺寸； ⑥场地地形的竖向控制坡度与坡向（用坡向箭头表示）。当场地平整要 求严格时，可采用等高距为0.10~0.20m的设计等高线表示地面起伏状况 。
用于综合表达施工图设计阶段竖向设计成果的图纸，可以采用相应 的表达方法绘制。为指导具体的室外工程施工，竖向设计图上须明确标 明场地的施工坐标网、坐标值，及其与国家大地坐标系（或测绘坐标网 ）的换算公式；标明图纸方向，绘出图例及补充图例。 图纸的说明栏内应注明图面标注尺寸的单位、图纸比例、所采用高程系 统的名称等。 有关施工图设计阶段的设计内容，竖向布置图还须标明如下内容： ①建、构筑物的名称（或编号）、室内外设计标高； ②场地外围的道路、铁路、河渠和桥梁、隧道、涵洞等构筑物、设施的 位置及地面关键性标高； ③各种堆场、活动场、运动场、广场、停车场……的设计标高；
第三章竖向设计
对自然地形进行垂直方向的调整，充分利用自然地 形，合理改造自然地形，合理选择设计标高，使之成为
能 满足使用要求、适宜建设的场地。
场地的竖向是为了保证场地建设的合理性、经济性， 做好场地设计有利降低工程成本，加快建设速度。
•第三章竖向设计
竖向设计内容
竖向设计的内容： （1）进行场地地面的竖向布置； （2）确定建筑物、构筑物的高程； （3）拟订场地排水方案； （4）安排场地的土方工程； （5）设计有关的构筑物。
•第三章竖向设计
竖向设计的原则
竖向设计的原则： （1）满足建筑物、构筑物的使用功能要求； （2）结合自然地形、减少土方量； （3）满足道路布局合理的技术要求； （4）解决场地排水问题； （5）满足工程建设与使用的地质、水文等要求； （6）满足建筑基础埋深、工程管线敷设的要求
•第三章竖向设计
竖向设计的基础资料
形、是否有车出入确定室内外的高差。
楼
0.50~0.60m
学校、医院
0.60~0.90m
车间
0.15~0.30m
•第三章竖向设计
坡向与日照间距
坡地上布置建筑，可缩小或扩大建筑日照间距。
•第三章竖向设计
道路的竖向设计
道路的竖向设计方式： 道路布置与地形相结合、满足道路自身的技术要求、
室外地面标高； （3）道路控制点的坐标和标高； （4）用箭头表明地面的排水方向； （5）排水明沟沟底控制点的坐标和标高、明沟端面的高
宽比； （6）较复杂的地形，为提高设计精度，可增加场地设计
剖面，说明标高的变化。
•第三章竖向设计
2、纵横端面法
用于地形较复杂、需要有较高的精度的场地设计。 特点：精度较高、容易形成立体的概念，但工作量
园林工程概述PPT培训课件
运用等高线法绘制的街头小游园的竖向设计图
三）、竖向设计的标识
第二节 土方工程量计算
1．几何体积公式法 2. 断面法 3．方格网法
1.几何体积公式法：
套用近似的规则图形计算土 方量
2.断面法——等高面法
自然山水园的土方计算法：
1、确定基准面，用来计算挖填方的分界面。 基准面高程；用挖湖线范围内的原地形标高平均值或加权平均 值。
3.石笋：1）百果笋：绿灰色
2）慧剑：灰黑色 3）碳剑：碳黑色
4.其它石品：木化石、黄蜡石、石蛋、 砂积石、钟乳石
三、假山设计方法
1.土山设计要点
1）主客分明，遥相呼应 2）.未山先麓，脉络贯通
3）.左急右缓，莫为两翼
4）.四面而异，步移景变
5）位置经营，山讲三远
高远，自下仰视山颠
深远，自山前窥山后
• 园路的特点 • 园路的作用 • 园路的结构 • 园路的典型构造断面 • 停车场 • 园路设计 • 园路施工
1．园路的特点： 1）结构简单，薄面强基，用材多样，低材高用 2）路面变化大，注重景观效果，艺术性高 3）利于排水，清扫，不起尘土
2．园路的作用： 1）组织空间，引导游览 2）组织交通集散，生活线、管理线 3）构成景观 4）综合功能、敷设管线、障碍性
（二）假山分类 1．假山 掇山 、凿山、剔山、塑山 1）土山 2）石山 3）土石山： 石山带土 、土山带石 4）塑山； 灰塑、混凝土、树脂
二．假山材料采运的方法；
（一）选材 原则：因用度质、量施用，因地制宜。 “是石碪堆，便山可探”
（二）石品： 1.石灰岩类：太湖石、英石、房山石、 宣石、灵壁石、砚山石等 2.砂岩类：1）黄石、 2） 青石
.平远，自近山望远山
竖向设计三种表示方法
竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。
一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1)、设计标高法。
也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。
设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
2)、设计等高线法。
是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。
设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况3)、局部剖面法。
该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。
对于复杂的地形，必须采用此方法表达设计内容。
竖向布置的基本任务有五点：①选择场地竖向布置方式，合理确定标高，尽量减少土石方量并满足生产和交通运输要求。
②拟定场内排水方式，保证地面雨水顺利排除。
③确定建筑物、构筑物、露天堆场的地坪标高，以及铁路、道路、排水标高，内外能互相衔接。
④计算土石方工程量和确定土方平整方案，选定弃土或取土的场地。
并使场⑤合理确定场内由于挖填方而必须建造的工程构筑物(护坡、挡土墙)及排水构筑物(散水坡、排水沟)。
竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。
场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。
场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。
竖向设计高程步骤：一般先作道路，后作场地。
根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。
3、土方工程一—竖向设计的内容和方法 2
插入法求某地面点高程通常会遇到三种情况，如下 图所示：
①
待求点在二 等高线之间
②
待求点在低 等高线下方
③
待求点在高 等高线上方
对角点1-1，属第 一种情况，则：
7.4 0.5 H x 20.00 12.6
20.29m
对角点1-2，属第三种情况，则：
H x20.00131 2 0.520.54m
0 39.2 31.2 88.5 60.5 260.1
备注 缺土17.4m3
代入公式（1-19） N=8
1
H0 4N( h1 2 h2 3 h3 4 h4) 1 (117.64241.34120.18162.84)
48 20.06m
20.06m就是例题中的平整标高。
（三）确定H0的位置
其位置的选择直接影响着土方计算的平衡及
平整场地设计的准确性。
① 图解法：适用于形状简单规则的场地。
（1）用求棱台中截面面积公式。
S014(S1S22 S1S2)
（2）用S1及S2各相应边的算术平均值求S0的面积。
例1：设有一土堤，计算段两端断面呈梯形，各 边数值如下图所示，二断面之间的距离为60m， 试比较算术平均法和拟棱台公式计算所得结果。
s2
s0
s1
L
解：先求S1、S2面积。
1.85m
2.5m
② (具体公式见教材表格1-2-17）
② 数学分析法：适应于任何形状的场地。
即假设一个和我们所要求的设计地形完全一样 （坡度、坡向、形状、大小完全相同）的土体， 再从这块土体的假定标高，反求其平整标高的 位置。
1-1
1-2
1-3
1-4
竖向设计的六大原则
2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。
竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。
台阶高度也不宜过低，一般不小于1.0m。
3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。
如何做竖向设计
1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。
竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。
·满足建、构筑物的使用功能要求·结合自然地形、减少土方量·满足道路布局合理的技术要求·解决场地排水问题·满足工程建设与使用的地质、水文地质条件·满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。
·地形图——1：500或1：1000·建设场地的地质条件资料·场地平面布局·场地道路布置·场地排水与防洪方案·地下管线的情况·填土土源与弃土地点4．竖向设计的设计生读、成果要求·初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料·施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式·平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。
台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。
·混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。
土方工程
项目二
土方工程
适用范围：平整场地（即将原来高低不平的、比较 破碎的地形按设计要求整理为平坦的具有一定坡度的场地。 方格网法是把平整场地的设计工作和土方量计算 工作结合一起完成。
其工作程序是：
1.在图上作方格网控制场地，方格网边长数值大小根据 要计算的精确度相关（20-40m）。 2.用插入法计算场地的角点原地形标高 3.以设计意图确定每角点的设计标高 4.比较设计标高和原地形标高，求得施工标高 5.土方计算
h1 X= h h a 式中 1 3
X──零点距h1一端的水平距离（m）； h1、h3──方格相邻二角点施工标高绝对值（m）； a──方格边长（m）
项目二
（1）划分方格网 （2）填入原地形标高 （3）填入设计标高 （4）填入施工标高 （5）求零点线 （6）土方量计算
-0.18
21 20 a 22
了解知识：地形的类型与造景特征 一、平地与造景设计
平地结合轴线形成气势 凡尔赛宫平地创造开阔的视野
项目二
土方工程
平地创造的市政广场
项目二
土方工程
平面：平地创造的恢宏的气势
项目二
土方工程
鸟瞰：平地创造的恢宏的气势
项目二
平面：平地上的空间划分
土方工程
项目二
二、坡地与造景设计
土方工程
坡地创造多层次的植物配置
21 a 22
土方工程
23
X-0.8
22.17 b
X-0.4 2%
23.64
x
2%
1%
20 f
X-1.0
22.13 g
X-0.6
22.76 23
22
项目二
土方工程
V现
土方工程量计算方格网法
2021/5/27
25
精品课件！
2021/5/27
26
精品课件！
2021/5/27
27
作业2
2021/5/27
28
2021/5/27
18
2021/5/27
公 园 广 场 挖 填 方 区 划 图
19
8.土方计算
方 格 网 计 算 土 方 量 公 式
2021/5/27
20
8.土方计算
在例题中方格Ⅳ四个角点的施工标高值全为”+”号，是挖 方，用公式（1-22）计算
VⅣ= a2*∑h/4=106m3
方格Ⅰ中二点为挖方，二点为填方用公式（1-23）计算。则
2021/5/27
16
7. 求零点线 所谓零点是指不挖不填的点,零点的联线就 是零点线,它是挖方和填方区的分界线,因而零点线成为土 方计算的重要依据之一。
在相邻二角点之间,如若施工标高值一为”+”数，一为 “-”数，则它们之间必有零点存在，其位置可用下式求 得。
2021/5/27
X–零点距h1一端的距离（m） h1，h2 -方格相邻两角点的 施工标高绝对值（m） a-方格边长（m）
Ha——位于低边的等高线高程（m）； x——角点至低边等高线的距离（m）； h——等高距（m）； L——相邻两等高线间最短距离（m）。
2021/5/27
5
插入法求高程通常会遇到3种情况： （1） 待求点标高Hx在二等高线之间（如下图①）
hx∶h=x∶L hx＝xh/L ∴Hx=Ha+xh/L （2） 待求点标高Hx在低边等高线Ha的下方（如下图②） hx∶h=x∶L hx＝xh/L ∴Hx=Ha-xh/L （3） 待求点标高Hx在高边等高线Hb的上方（如下图③） hx∶h=x∶L hx＝xh/L ∴Hx=Ha+xh/L
2土方工程设计制图教程
二、竖向设计的方法
（2）设计等高线的具体运用 ①改变坡度 ②平垫沟谷 ③削平山脊 ④平整场地 ⑤园林设计等高线的计算和绘制 ⑥地形设计剖面图
二、竖向设计的方法
（二）断面法
用许多断面 表示原有地 形和设计地 形的状况的 方法；便于 计算土方量。
二、竖向设计的方法
（三）模型法
三、竖向设计和土方工程量
二、竖向设计的方法
（一）、等高线法 1、等高线的概念：等高线是一组垂直
间距相等、平行于水平面的假象面，与 自然地貌相交切所得到的交线在平面上 的投影。
二、竖向设计的方法
2、等高线的性质：
①在同一条等高线上所有的点，其高程都相等； ②每一条等高线都是闭合的； ③等高线的水平间距的大小，表示地形的缓与 陡； ④等高线一般不相交和重叠，只在悬崖处出现 这种情况； ⑤等高线不能直穿横过河谷、堤岸、道路等。
1、找零点连零 点线； 2、 求挖填 方区各断面 的面积； 3、 V= （S1+S2） /2 ×L求土 方量； 4、 填土方 计算表。
三、方格网法
场地平整最好用方格网法 方格网法是把平整场地的设计工作和土方量计算工 作结合一起完成，其工作程序是： 1、在图上作方格网控制场地，方格网边长数值大 小根据要计算的精确度相关（20-40m）。 2、用插入法计算场地的角点原地形标高 3、以设计要求而确定每角点的设计标高 4、比较设计标高和原地形标高，求得施工标高 5、土方计算
园 林 工 程
——土方工程
第二章 土方工程
第二章 土方工程
第一节 竖向设计
一、竖向设计的内容；二、竖向设计的方法； 三、竖向设计和土方工程量。
第二节 土方程量计算
西北农林科技大学风景园林硕士考试大纲
西北农林科技大学风景园林硕士考试大纲园林规划设计一、园林绿地系统规划考试内容：城市园林绿地的功能作用，城市园林绿地的分类及其用地选择，城市园林绿地指标，园林绿地系统布局，城市园林绿地树种规划，城市园林绿地系统的规划程序等。
考试要求：1、了解城市园林绿地三大功能：改善城市环境、文教和游憩功能、城市绿地的景观功能；2、掌握城市园林绿地的分类及其用地选择：分类、各类绿地特征及用地选择；3、掌握城市园林指标的计算方法，理解指标的作用、影响因素及指标的确定；4、理解园林绿地的系统布局目的、要求、原则和形式；5、理解城市园林绿地的树种选择原则和方法；6、了解城市园林绿地系统的规划程序及有关的基础资料。
二、工厂企业园林绿地规划设计考试内容：工厂企业的总平面布置，工厂企业园林绿化的意义和特征，工厂企业园林绿地规划设计、工厂企业特殊树种选择。
考试要求：1、了解工厂企业的总平面布置特点；2、了解工厂企业园林绿地的意义，掌握工厂企业园林绿化的特点；3、了解工厂企业园林绿地的设计原则，理解工厂企业绿地规划和工厂企业的各组成部分绿地规划设计；4.了解工厂企业园林绿地的植物选择有关原则，掌握工厂企业园林绿地的常用树种。
三、城市防护绿地规划设计考试内容：城市防护绿地的类型、特点，城市防护绿地的规划设计。
考试要求：1、了解城市防护绿地的类型，掌握城市防护绿地的特点；2、理解城市防护绿地布局形成；3、了解城市各类防护绿地的规划设计；四、城市道路、广场绿地规划设计考试内容：城市道路类型、城市道路绿地的作用、城市道路绿地设计、城市广场绿地设计基本要求、城市广场和城市道路绿地种植设计以及树种选择。
考试要求；1、了解城市道路规划的一般知识、城市街道功能、道路系统的基本类型；了解城市街道绿化的作用；2、掌握城市道路绿化的布置形式和绿化设计，掌握安全视距、交通岛等有关概念，理解街道游园绿化设计有关原理，了解市郊公路、铁路绿化种植设计；3、理解林荫道路的规划设计，了解城市广场类型、作用、绿化特点；4、掌握行道树选择有关原则，了解广场绿地及其它道路种植设计的树种选择。
1129《园林工程》学习手册-项目2子项目1园林竖向设计
地形设计与周围要素的融合性
1
3
自然地形流畅、满足功能和造景要求
1
4
断面与平面的对应性
1
5
断面规范性、效果表达
1
6
规则地形“标高点法”表达正确
1
7
规则地形满足功能和造景要求
1
8
地形模型坡度小于自然倾斜角、比例尺度合适
1
9
模型与平、断面的对应性
1
10
模型做工
1
合计
9.竖向设计的原则
（1）利用为主，改造为辅
（2）因地制宜，追求天趣
（3）就地取材，降低成本
（4）填挖结合，土方平衡
10.竖向设计的内容
（1）地形设计
（2）园路、广场、桥涵和其他铺装场地的高程设计
（3）建筑和其他小品的高程设计
（4）植物种植点的高程设计
（5）地表排水设计
技能操作步骤：
一、绘制园林竖向设计平面图
材料及用具
1.计算机，CAD软件，地形设计施工图案例
2.硬纸板、剪刀、胶水、绘图纸、尺、纸黏土、油泥、绿地粉黏结剂等
内容及操作步骤
主要知识点：
1.竖向设计的方法有多种，主要包括等高线法、断面法、模型法等。
2. 坡度的计算公式
i=h/L
式中i──坡度（%）；
h──高差（m）；
L──水平间距（m）。
3.用等高线法设计地形的方法
7.竖向设计的概念
指在一块场地上进行垂直于水平面方向的布置和处理。园林用地的竖向设计就是园林中各景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。
8.竖向设计的目的
改造和利用地形，使确定的设计标高和设计地面能够满足园林道路、场地、建筑及其他建设工程对地形的合理要求，保证地面水能够有组织地排除，并力争使土石方量最小。竖向设计的任务就是从最大限度地发挥园林的综合功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上的设施和地下设施之间，山水之间，园内与园外之间在高程上有合理的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般坡度
1%即1：100看不出倾斜；
2%（1：50）以上才可能被直接察觉；
1：4～1：12（5°～14°）是直觉感到舒 适的坡度； 1：1.19（40°）时土坡难以稳定
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
（2）设计等高线的具体运用
陡坡变缓坡或缓坡改陡坡
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
③ 园路的选线对土方工程量的影响
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
④ 多设计小地形、微地形，少进行大规模的挖湖堆山
LANDSCAPE ENGINEERING
H e H a H a i2 L2 H a i2 Lef L2 (m) i1 i1 i1
e
e
C′
i1
△Hef
Lef f
从e点向下量取Lef，与拱脊线的交点即为f点。
同法可依次求得 g、h、i各点的位置，
连接ac、df,fg及hi
便是所求Ha设计等
高线在图上的位置，
cd和gh与路牙线重
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
导言：
场地是公园及各类绿地的载体。筑园必先 动土造地、挖湖筑山、平整场地、挖沟埋管、 开槽筑路。
本章包括：园林竖向设计、土方计算、土 方施工。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
④ 缩短土方调配运距，减少搬运
前者是设计时可以解决的问题，即土方调配图时， 考虑周全，将调配运距缩到最短；后者则属于施工 管理问题，往往为运输道路不好或施工现场管理混 乱等原因，卸土不到位，卸错地方而造成的。
④ 合理布置管道线路和埋深，重力流管要避免逆坡 埋管
ab
i3 L1 i1Lbc
H bc i3 Lbc L1 i1 i1 c i1
△Hbc
Lbc
e
C′
b
从b点向上量取Lbc，与 路牙的交点即为C点。
3）求与Ha同值的设计等高线在道路边沟上位置 d，d、c两点相距Lcd
d Lcd c △H
C′ e
C′
i1
H Lcd ( m) i
1、等高线的概念：
等高线是一组垂直间距相等、平行于水平面 的假象面，与自然地貌相交切所得到的交线在平面 上的投影。
计梯 表田 达的 有形 很成 大与 的等 共高 同线 点设
《 园 林 工 程 》
山头
洼地
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
《 园 林 工 程 》
（二）断面法
断面的取法可以 沿所选定的轴线取设 计地段的横断面，也 可以在地形图上绘制
方格网分别绘制其纵
横断面图。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
当需要将沟谷按指 定的坡度平整成场地时， 则所设计的设计等高线 应互相平行。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
削平山脊
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
平整场地：
园路设计等高线的计算和绘制
i1
设a点标三）等高线法
在绘有原地形等高线的底图上用设计等高
线进行地形改造或创作，在同一张图纸上便可
表达原有地形、设计地形状况及公园的平面布
置、各部分的高程关系，既方便了在设计过程
中进行方案比较及修改，也便于进一步的土方
计算工作。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
山脊（凸向低处）
LANDSCAPE ENGINEERING
山谷（凸向高处）
临沂大学生命科学学院园林专业
《 园 林 工 程 》
分水线（山脊线）
集水线（山谷线）
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
鞍部—两山头间低洼部
S
S
LANDSCAPE ENGINEERING
《 园 林 工 程 》
竖向设计的原则：在充分利用原地形的前提下， 适当进行改造。 利用为主，改造为辅，因高堆山，就低凿水
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
竖向设计本质:
寻找最合适 的场地；让场地 启发规划方式； 提取所有的场地 潜在价值。
《 园 林 工 程 》
—
《 园 林 工 程 》
三、竖向设计和土方工程量
竖向设计合理与否将直接影响土方工程 量，好的竖向设计在以设计意图为前提的基 础上，必须尽量减少土方工程量。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
影响土方工程量的因素：
① 竖向设计是否遵循“因地制宜”的设计原则 ② 园林建筑与地形结合情况
设计等高线--细实线 原地形等高线--细虚线
《 园 林 工 程 》
3、用设计等高线进行竖向设计
（1）坡度及其限值
坡度： i=h/L i—坡度% h—高差,m L—水平间距,m 坡度系数：m=L/h
限值及适值可查相应规范
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
③等高线的水平间距的大小，表示地形的缓与陡
④等高线一般不相交和重叠，只在悬崖处出现 这种情况
绝壁和悬崖
⑤等高线不能直穿横过河谷、堤岸、道路等
当设计等高线低于原地形等高线时，则需 要在原地形上进行开挖，我们称之为“挖方”； 反之，当设计等高线高于原地形等高线时，则 需要在原地形上增加一部分土壤，我们称之为 “填方”。
《 园 林 工 程 》
优点：从断面图上可以了解各方格点的原地形 标高和设计地形标高，从而便于土方量计算、 也方便施工。
缺点：不能一目了然地显示出地形变化的趋势 和地貌细节，且需要调整时，需重新计算和 设计，比较麻烦。
适用范围：适用于局部竖向设计。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
临沂大学生命科学学院园林专业
断 面 透 视 表 达 法
地 形 设 计 表 达 方 法 中 的 地 形
地 形 的 设 计 表 达
《 园 林 工 程 》
2、等高线的性质：
①在同一条 等高线上所有 的点，其高程 都相等 ②每一条等 高线都是闭合 的
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
地形 设计 的模 型表 达法
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
地形 设计 的模 型表 达法
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
一、竖向设计的内容
地形设计 园路、广场、桥涵和其他铺装场地的设计 建筑及园林小品的标高 植物种植在高程上的要求 排水设计 管道综合
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
二、竖向设计的方法
（一）模型法
表现直观形象，具体，但投资较多，制作 费工费时，且不易搬动。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
课后作业
1、设计等高线在设计中的具体应用有哪些？ 2、设道路L1=20m，L2=50m，i2=i3=2%，i1=5%,求 解并绘制P8图1-1-9道路设计等高线。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
临沂大学生命科学学院园林专业
《 园 林 工 程 》
第一节 园林用地的竖向设计
竖向设计：是指在一块场地上进行垂直于水 平方向的布置和处理。 园林用地的竖向设计：是园林中各个景点、 各种设施及地貌等在高程上如何创造高低变
化和协调统一的设计。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
合。
地 形 坡的 级设 法计 表 达
—
四
坡级法（二）
缓坡地形 （3～10％ ）
中坡地形 （10～25％ ）
陡坡地形 （>25％）
重地 点形 高的 程设 坡计 向表 标达 注 法五
在平面地形图上，往往将图中某些特殊点（园路交叉点、建筑 物的转角基底地坪、园桥顶点、涵闸出口处等）用十字或圆点或水 平三角标记符号来标明高程，用细线小箭头来表示地形从高至低的 排水方向。
《 园 林 工 程 》
平垫沟谷 步骤：在地 形图上大致 框出拟平垫 的范围，再 以平直的同 值等高线连 接原地形等 高线即可。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
