WQ系列潜水排污泵的技术说明
WQ／C系列潜水排污泵操作规程简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日WQ／C系列潜水排污泵操作规程简易版WQ／C系列潜水排污泵操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
1 范围1.1 本标准规定了动力分场综合循环水泵站潜污泵操作的技术条件和要求。
1.2 本标准适用于平安高精铝业有限公司动力分场综合循环水泵站潜污泵操作。
2 内容2.1使用前的检查仔细检查泵有无变形或损坏，紧固件是否松动或脱落；检查电缆线有无破损、折断，电缆线的入口密封是否完好，发现有不良之处应及时妥善处理。
检查绝缘电阻用500v 兆欧表测量电机相间和相对地间的绝缘电阻，其值：当环境温度5 度时应大于50MΩ、30 度时应大于10MΩ。
检查油室内是否有油。
检查螺塞和加油或查油后确保螺塞拧紧确保不漏。
检查叶轮转动是否灵活。
泵入池前通电检查转向是否正确。
△检查电源装置是否安全可靠、正常，检查是否已可靠接地。
2.2起动和运行起动时应关闭吐出管路上的流量调节阀，当泵全速运转后再逐渐打开该阀门。
注意不能长时间在绝小流量甚至吐出阀门关闭的情况下运转。
2.3停车：关闭吐出管路上的阀门，然后停车。
寒冷时应注意防冻。
该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。

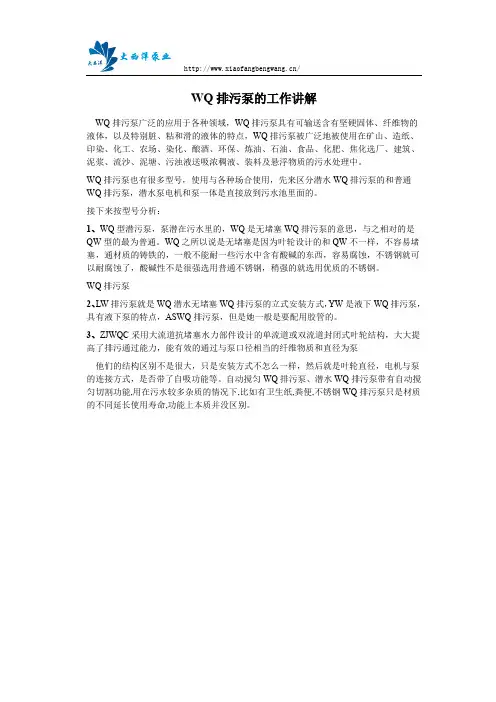

WQ排污泵的工作讲解
/
WQ排污泵的工作讲解
WQ排污泵广泛的应用于各种领域，WQ排污泵具有可输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体的特点，WQ排污泵被广泛地被使用在矿山、造纸、印染、化工、农场、染化、酿酒、环保、炼油、石油、食品、化肥、焦化选厂、建筑、泥浆、流沙、泥塘、污浊液送吸浓稠液、装料及悬浮物质的污水处理中。
WQ排污泵也有很多型号，使用与各种场合使用，先来区分潜水WQ排污泵的和普通WQ排污泵，潜水泵电机和泵一体是直接放到污水池里面的。
接下来按型号分析：
1、WQ型潜污泵，泵潜在污水里的，WQ是无堵塞WQ排污泵的意思，与之相对的是QW型的最为普通。
WQ之所以说是无堵塞是因为叶轮设计的和QW不一样，不容易堵塞，通材质的铸铁的，一般不能耐一些污水中含有酸碱的东西，容易腐蚀，不锈钢就可以耐腐蚀了，酸碱性不是很强选用普通不锈钢，稍强的就选用优质的不锈钢。
WQ排污泵
2、LW排污泵就是WQ潜水无堵塞WQ排污泵的立式安装方式，YW是液下WQ排污泵，具有液下泵的特点，ASWQ排污泵，但是她一般是要配用胶管的。
3、ZJWQC采用大流道抗堵塞水力部件设计的单流道或双流道封闭式叶轮结构，大大提高了排污通过能力，能有效的通过与泵口径相当的纤维物质和直径为泵
他们的结构区别不是很大，只是安装方式不怎么一样，然后就是叶轮直径，电机与泵的连接方式，是否带了自吸功能等。
自动搅匀WQ排污泵、潜水WQ排污泵带有自动搅匀切割功能,用在污水较多杂质的情况下,比如有卫生纸,粪便,不锈钢WQ排污泵只是材质的不同延长使用寿命,功能上本质并没区别。

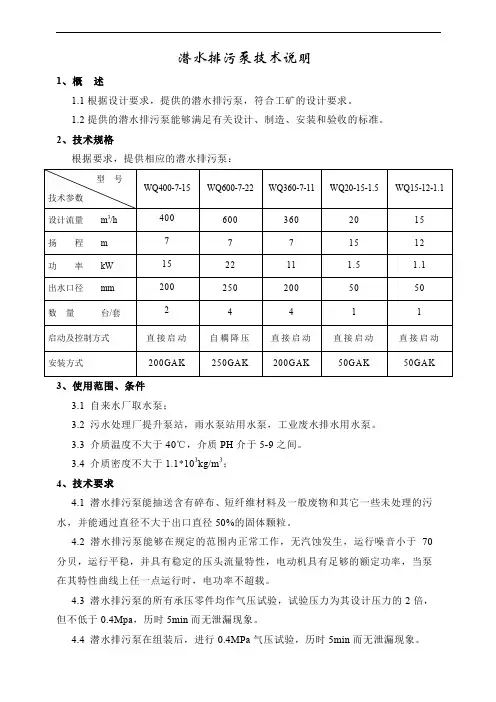

WQ-潜污泵技术文件
潜水排污泵技术说明1、概述1.1根据设计要求，提供的潜水排污泵，符合工矿的设计要求。
1.2提供的潜水排污泵能够满足有关设计、制造、安装和验收的标准。
2、技术规格根据要求，提供相应的潜水排污泵：3、使用范围、条件3.1 自来水厂取水泵；3.2 污水处理厂提升泵站，雨水泵站用水泵，工业废水排水用水泵。
3.3 介质温度不大于40℃，介质PH介于5-9之间。
3.4 介质密度不大于1.1*103kg/m3；4、技术要求4.1 潜水排污泵能抽送含有碎布、短纤维材料及一般废物和其它一些未处理的污水，并能通过直径不大于出口直径50%的固体颗粒。
4.2 潜水排污泵能够在规定的范围内正常工作，无汽蚀发生，运行噪音小于70分贝，运行平稳，并具有稳定的压头流量特性，电动机具有足够的额定功率，当泵在其特性曲线上任一点运行时，电功率不超载。
4.3 潜水排污泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.4Mpa，历时5min而无泄漏现象。
4.4 潜水排污泵在组装后，进行0.4MPa气压试验，历时5min而无泄漏现象。
4.5 潜水排污泵喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。
4.6 潜水排污泵叶轮、转子作动平衡试验，平衡精度为G6.3级，振动不大于0.45mm/s。
4.7功率大于22kW的潜水排污泵采用水套式冷却系统在全浸没、部分浸没和干式安装的条件下连续运行，运行方式为连续运行S1工作制，每小时允许起动12次而不会引起任何损坏。
4.8 不锈钢铭牌牢固地固定在每台泵的明显的位置，铭牌采用冲压的数字标志。
4.9 每台泵的起吊耳置于上盖的泵重心附近牢固、可靠。
5、结构特点5.1 潜水排污泵由潜水电机与水泵直联构成机电一体结构，为立式单级潜水泵，采用湿式安装系统安装，结构紧凑使用方便。
5.2功率大于22kW的潜水排污泵结构上设有绕组防凝露装置，可确保电机绝缘大于300MΩ，电机绕组设有超温报警开关，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。
WQEC系列小型潜水排污泵安装使用说明书-打印版
上裾凯泉WQ/EC 系列小型潜水排污泵安装使用说明书安装使用产品前，请仔细阅读本安装使用说明书, 以免给您造成不必要的损失。
本产品执行GB/T 24674-2009《污水污物潜水电泵》标准IS09001 2000版国际质量体认证IS09001 Certified (Version 2000)上海凯泉泉蚣《集曲）上海凯泉泉蚣《集曲）SHANGHAI KAI QUAN PUMP (GROUP) CO.,LTD1.3. 1新泵存放，应在叶轮和泵体之间的间隙处喷油；电缆的弯曲半径至少应为其直径的10倍，并防止高温和曝晒，电缆端部的塑料封套必须保持完好，不得损毁或撤除；泵应竖直存放在干燥的地方。
8.3. 2使用过的泵存放，应先清洗并擦干，特别要将叶轮和泵体之间的间隙处擦干或烘干，然后执行上述新泵存放的规那么。
9.3. 3装在装置上的泵长期停机期间，每隔1个月或3个月，应开泵进行检查性运转约5分钟，防止叶轮和泵体之间的间隙处锈死，并防止泵内和泵进口周围形成沉淀。
在泵坑内的水时有时无的情况下，两次检查性运转之间的时间间隔应短一些。
每次进行检查性运转之前，均应按照8. 7. 2所述处置。
10..4泵的潜水深度超过5m的情况下，如果泵置于水中长时间停机，可能因湿度增高而降低绝缘电阻，所以泵潜水深度超过5m时不宜将泵置于水中长时间停机，停机期间最好将泵移到岸上，按8. 3. 2存放，实在做不到时，应按8. 3. 3 处置。
2.4转向的检查注意！|应在泵放入池中之前通电测试转向是否正确，正确的转向是：从泵吸入口看，叶轮为逆时针旋转。
如转向不对，应调换任意两相电源线。
如转向正确，应保持电源线与电机电缆线芯之间的相序关系。
A 测试之前请仔细检查保证无异物在叶轮和泵体内，千万不要把手和任何物体放入泵内。
不要长时间干运转。
8.5起动起动时应关闭吐出管路上的流量调节阀，当泵全速运转后逐渐翻开阀门。
注意！ |不能长时间在吐出阀门关闭的情况下运转。
WQ型无堵塞潜水排污泵的使用说明
Thank you
kate005
WQ型无堵塞潜水排污泵适用范围
WQ型无堵塞潜水排污泵适用于化工、石油、制药、 采矿、造纸工业、水泥厂炼钢厂、电厂、煤加 工工业，以及城市污水处理厂排水系统、市政工 程、建筑工地等行业输送带颗粒的污水、污物， 也司用于抽送清水及带腐蚀性介质。
WQ型无堵塞潜水排污泵产品特点
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍 纤维物质与直径为泵口径约50％的固体颗粒。 2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000d~时以上。 3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入1865叁763 叁17水中即可工作，大大减少工程造价。 4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水 泵电机自动保护。 5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提 高了产品的安全性与可靠性。 6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方 便。 7、WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人 可不必为此而进入污水坑。 8、能够在全扬程内使用，而保证电机不会过载。 9、有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
WQ型无堵塞潜水排污泵
山东绿倍
WQ型无堵塞潜水排污泵产品介绍
WQ型无堵塞潜水排污泵采用叶轮结构 和机械密封，能有效地输送含有固 体物和长纤维。叶轮与传统叶轮相 比，该泵叶轮采用单流道或双流道 形式，它类似于一截面大小相同的 弯管，具有非常好的过流性，配以 合理的蜗室，使得该泵具有效率高 、叶轮经动静平衡试验，使泵在运 行中无振动。
QW(WQ)潜水式无堵塞排污泵性能参数
一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。
适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。
是输送各种强、弱酸的理想设备。
二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。
广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。
三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
WQ（N）系列污水潜水电泵概述
1.概述：WQ（N）潜水电泵，适用于各种水质的给排水工程，其结构采用下吸式浸没叶轮和上泵型两种结构，具有结构紧凑、体积小，可制造成多级泵，扬程达到150米以上，工作平稳，操作简单，安装方便，占地面积小，水池利用率高，标准化程度高等优点。
广泛应用在冶金、市政工程污水处理、矿山、化工、造纸、农业排灌、医院建筑、火电站等场所。
2.型号说明：电机功率（kW）扬程（m）流量（m3/h）污水潜水电泵（热水）3. 使用条件：1、适用介质：清水（固体颗粒含量＜0.01%＝；污水（固体颗粒重量比小于5%）；2、水温不超过70℃。
3、液体介质PH值6.5-8.5；4、电源频率50Hz，电压380V（660V、1140V，大功率机组为3000V或6000V）；5、潜水深度20米（大于20米应与制造厂协商）。
4.结构：（见附图1）泵：WQ（N）系列泵为立卧式两用结构，设计合理，结构紧凑，开启方便，便于维修。
根据不同参数叶轮可设计为离心式、轴流式、混流式、旋流式、螺旋式，导叶采用空间导叶结构以适用内装式结构，使电机有良好的冷却。
电机：1、与WQ（N）污水潜水电泵相配的电机是浸没式充水结构，电机内部充满洁净清水，以增加冷却效果。
电机绕组采用耐水绕组，即使电机内部进水也不会使绝缘下降，使机组运行故障率降至最低，电机轴承采用进口的滑动轴承，水润滑，大功率机组安装绕组过热保护器，使电机在运行时绕组温度过高可以提供信号，电机的动密封采用硬对硬的机械密封，密封性能好、机组寿命长。
2、该系列潜水电泵，由于电机与泵直接联接,机组泵轴短,结构紧凑，液流从电机定子外壳高速通过，可冷却电机,能保证水泵在水池的最低水位下正常运转。
一般最低水位应大于叶轮进水口，应避免机组在无情况下运行,否则会使保护动作或损坏机组。
5.性能参数序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注1 WQ（N）100-100-55 100 100 1450/2900 552 WQ（N）300-40-75 300 40 1450/2900 723 WQ（N）270-30-37 270 30 1450/2900 374 WQ（N）120-100-63 120 100 1450/2900 635 WQ（N）300-105-140 300 105 1450/2900 1406 WQ（N）300-26-37 300 26 1450/2900 377 WQ（N）270-19-22 270 19 1450/2900 228 WQ（N）320-55-90 320 55 1450/2900 909 WQ（N）300-19-30 300 19 1450/2900 3010 WQ（N）273-16-22 273 16 1450/2900 2211 WQ（N）300-15-25 300 15 1450/2900 2512 WQ（N）250-75-87 250 75 8713 WQ（N）450-120-260 450 120 260 V olt：6000v Or：3000v14 WQ（N）480-51-120 480 51 1450/2900 12015 WQ（N）436-41-87 436 41 1450/2900 8716 WQ（N）480-100-220 480 100 1450/2900 22017 WQ（N）480-36-87 480 36 1450/2900 8718 WQ（N）437-30-64 437 30 1450/2900 6419 WQ（N）480-70-160 480 70 1450/2900 16020 WQ（N）480-27-64 480 27 1450/2900 6421 WQ（N）437-22-45 437 22 1450/2900 4522 WQ（N）480-20-45 480 20 1450/2900 4523 WQ（N）456-18-37 456 18 1450/2900 3724 WQ（N）480-15-45 480 15 1450 4525 WQ（N）456-9-18.5 456 9 1450 18.526 WQ（N）550-42-100 550 42 1450/2900 10027 WQ（N）500-15-37 500 15 1450 3728 WQ（N）500-20-63 500 20 2900 6329 WQ（N）595-48-140 595 48 1450/2900 14030 WQ（N）750-48-160 750 48 1450/2900 16031 WQ（N）682-40-140 682 40 1450/2900 14032 WQ（N）750-35-140 750 35 1450/2900 14033 WQ（N）682-31-100 682 31 1450/2900 10034 WQ（N）750-27-100 750 27 1450/2900 10035 WQ（N）682-22-75 682 22 1450 7536 WQ（N）750-14-55 750 14 1450 5537 WQ（N）800-10-45 800 10 1450 4538 WQ（N）750-70-260 750 70 1450/2900 260 V olt：6000v Or：3000v序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注39 WQ（N）900-40-160 900 40 1450/2900 16040 WQ（N）1000-59-300 1000 59 1450/2900 300 V olt：6000v Or：3000v41 WQ（N）910-49-220 910 49 1450/2900 22042 WQ（N）1000-43-220 1000 43 1450/2900 22043 WQ（N）910-36-160 910 36 1450/2900 16044 WQ（N）1000-33-160 1000 33 1450/2900 16045 WQ（N）1000-86-410 1000 86 1450 410 V olt：6000v Or：3000v46 WQ（N）1000-26-120 1000 26 1450/2900 12047 WQ（N）1000-30-140 1000 30 1450/2900 14048 WQ（N）1200-35-200 1200 35 1450/2900 20049 WQ（N）1500-22-140 1500 22 1450/2900 14050 WQ（N）1500-25-180 1500 25 1450/2900 18051 WQ（N）1800-20-140 1800 20 1450 14052 WQ（N）1800-25-220 1800 25 1450 22053 WQ（N）2000-16-140 2000 16 1450 14054 WQ（N）2000-20-200 2000 20 1450 20055 WQ（N）2200-20-220 2200 20 1450 220565758596061626364656667686970717273747576本公司可按用户指定的参数和介质制造潜水电泵。
WQ-C系列潜水排污泵操作规程
WQ-C系列潜水排污泵操作规程一、前言WQ-C系列潜水排污泵是一种多功能的排污泵装置，具有结构紧凑，效率高，操作方便等优点。
为了确保潜水排污泵的正常运行和提高工作效率，制定本操作规程。
二、安全注意事项1. 操作人员应熟悉潜水排污泵的结构、性能和操作方法，并具备一定的机械、电气方面的知识。
2. 在操作潜水排污泵之前，必须检查电源电压是否符合要求并接地良好，确保操作安全。
3. 混凝土坑或井必须保持干燥，防止泵浸泡在水中。
4. 在操作过程中，严禁将手或其他物体伸入到泵内。
5. 操作人员在操作潜水排污泵时，应穿好防护服，佩戴好防护眼镜和手套，防止发生意外。
三、操作步骤1. 检查潜水排污泵在操作潜水排污泵之前，首先要检查泵的外观和连接装置是否完好，是否有明显的损坏或漏水情况。
然后检查电源电压是否符合要求，接地是否良好。
2. 启动潜水排污泵将潜水排污泵放入混凝土坑或井中，确保泵浸泡在水中。
将电源插头插入电源插座，打开电源开关。
待潜水排污泵开始运转后，观察泵的运行情况是否正常。
3. 操作潜水排污泵潜水排污泵在正常运行时，操作人员应按照以下步骤进行操作：(1) 检查供电情况：检查电源是否正常，电源电压是否稳定。
(2) 检查泵的运行情况：观察泵的运行声音和振动是否正常，如果发现异常情况应及时停止泵的运行，并进行故障排查。
(3) 调节排污泵的流量：根据需要，调节潜水排污泵的流量大小，以满足实际工作需要。
(4) 定期检查泵的沉水深度：根据需要，定期检查泵的沉水深度，保证泵的正常运行。
(5) 定期检查泵的温度：定期检查泵的工作温度，如果发现温度异常，应停止泵的运行，并进行检修。
4. 停止潜水排污泵潜水排污泵停止运行时，应按照以下步骤进行操作：(1) 关闭电源开关：先关闭电源开关，然后拔下电源插头。
(2) 拔出泵：将潜水排污泵从混凝土坑或井中拔出，放置在干燥的地面上。
(3) 清洗泵体：将泵体清洗干净，确保无污物残留。
(4) 检查泵的状况：检查泵的外观和连接装置是否完好，是否有损坏。
WQS双吸潜水排污泵使用手册
WQS双吸潜水排污泵使用手册WQS双吸潜水排污泵使用手册一、产品介绍：WQS双吸潜水排污泵是一种用于污水、污液、废水等排放的设备。
该泵采用双吸结构，具有排水能力强、效率高、耐腐蚀等特点，广泛应用于城市排水、污水处理、建筑工地、化工、电力、石油等行业。
二、安全须知：1. 在使用泵之前，请确保电源与电机符合规定，以免发生电源过载或短路等危险。
2. 在操作泵的过程中，禁止将电机浸入水中，否则可能会导致电机烧坏。
3. 切勿将泵体负载过重，应根据泵的额定工况使用，在特殊情况下必须经过工程技术人员的允许才可超负荷使用。
4. 使用过程中，应经常检查电缆、电机、轴承和机械密封等部分的工作情况，如有异常应及时维修或更换。
三、安装步骤：1. 根据泵的使用环境特点选择合适的位置，确保安装平稳，避免泵晃动或倾斜。
2. 泵的进出口管道应正确连接，保证没有漏水现象。
3. 将电机与电源正确连接，并进行电机试运行，确保正常工作。
4. 充分检查泵各部件是否紧固，并确保电机转向正确。
四、操作指南：1. 泵启动前，先打开进水阀门，将水注入泵体中，利用自身重量将气体排除，然后慢慢打开排水阀门，排放水中的气体。
2. 启动电机，可根据实际需要调节转速，以适应不同工况。
3. 在运行过程中，注意观察泵的工作情况，如有异常应及时停机进行检查。
4. 泵停机后，先关闭排水阀门，再关闭进水阀门，以减少背压对泵造成的影响。
5. 定期对泵进行保养，包括清洗、润滑和更换耐磨件等工作，以延长泵的使用寿命。
五、故障排除：1. 泵无法启动：检查电源是否接通，电机是否正常运转，并检查电机线路是否短路等。
2. 排水不畅：检查进出水管道是否堵塞，清理杂物，并检查泵的定子和转子是否受损。
3. 泵出现异常声音：检查轴承是否磨损或润滑不足。
4. 泵运行过热：检查泵的工作环境是否过于潮湿，是否循环不畅，以及泵的定子和转子是否受损。
六、维修保养：1. 定期检查电缆和电机的连接情况，保证电气部分的正常工作。
80wq43-13-3潜水排污泵
80wq43-13-3潜水排污泵 80wq43-13-3潜水排污泵型号说明 格式：80 WQ43-13-3 注释：80——–排出口径80mm WQ——-W代表“污”，Q代表“潜” 43——–流量为43m3/h 13———扬程13m(第一个“13”) 3———配用电机功率3KW(第二个“3”) 80wq43-13-3潜水排污泵概述 WQ潜水排污泵主要部件由叶轮、泵体、底座潜水电机组成。
水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。
产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
《污水污物潜水电泵》标准。
WQ潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
WQ潜水排污泵主要用途 WQ潜水排污泵使用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。
80wq43-13-3潜水排污泵特点 1.WQ潜水排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000d~时以上。
50WQ25-32-5.5
长沙自平衡多级泵厂 50WQ25-32-5.5型排污泵概述：
50WQ25-32-5.5型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS 制泵公司先进技50WQ25-32-5.5技术基础上，由我公司科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的，经测试各项性能指标的达到国外同类产品先进水平。
本产品具有高效节能、结构独特等功能。
50WQ25-32-5.5型排污泵型号说明：
例：100QW（WQ）100-15-7.5
100—泵排出口径（mm）
QW—潜水式排污泵
100—水泵额定流量（m3/h）
15—水泵额定扬程（m）
7.5—配用电机功率（KW）
50WQ25-32-5.5型排污泵主要用途：
工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物、也可用于清水及带腐蚀性介质。
50WQ25-32-5.5型排污泵使用条件：
1、介质温度不超过60℃，介质重度为1-1.3㎏/dm3。
2、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。
3、铸铁材质的使用范围为PH5~9。
4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
WQ系列污水污物潜水电泵交付、安装调试、使用维护技术手册
警告为了您的安全，请在安装使用前仔细阅读本安装手册与产品使用说明书，掌握正确的安装与使用方法。
为了避免触电风险，电泵必须可靠接地，并与电泵匹配的启动保护器联接。
目录一、产品安装型式及安装尺寸 (2)二、安装与调试 (2)三、电泵控制柜与保护系统 (7)四、安装使用与安全注意事项 (8)五、维护与保养 (10)六、一般故障发生原因及消除方法 (13)一、产品安装型式WQ型污水污物潜水电泵的安装型式：固定式自耦安装。
自耦安装用地脚螺栓应采用JB/ZQ4368-88或GB799标准地脚螺栓，实行二次浇注预埋，二次浇注最好采用树脂混凝土。
产品安装尺寸详见产品安装图（见图1）。
二、安装与调试1、安装前的准备与检查⑴泵池自耦底座的安装的基础应按施工图建造好,地脚螺栓的安装的位置应正确。
基础高度应满足设计要求并符合我公司产品安装图纸的尺寸要求，以便确保泵吸入口与池底有一定的悬空高度。
安装基础应牢固，安装面应水平并平整。
⑵底脚螺栓应采用两次浇灌方式，并预留地脚螺栓浇灌位置孔，其位置应符合自耦底座螺孔尺寸与设计要求，待自耦底座就位时，将地脚螺栓按要求放置在孔内，并固定好后浇灌水泥，等水泥干固无松动后，再进行其他零部件的安装。
2WQ 系列污水污物潜水电泵交付、安装调试、使用维护技术手册3（图1）2、电泵安装工艺⑴将自耦底座吊入泵池并安装到安装基础上，确保位置正确。
必要时应作调整，使耦合面方向正确，端面与水平面垂直，地脚螺栓定位后浇灌水泥，等水泥干固无松动后，再进行其他零部件的安装。
⑵将自耦装置出水口上的管道吊装到自耦底座上，在法兰平面上应装上橡胶密封垫，将输水管用平垫圈、弹簧垫圈、螺栓和螺母拧紧。
必要时将法兰与输水管子作切割与焊接，作管道的联接调整。
（管子与法兰点焊连接，以备安装时作方向位置调整待正确后再满焊接，确保焊接牢固，无泄漏。
）⑶将自耦装置的两根导杆安装于耦合底座两个导轨定位销上，上端采用托架（或中托架）定位，并应使两导杆平行与水平面垂直。
WQ潜水式排污泵
橡胶
WQ 型泵性能参数、性能曲线图及安装尺寸图表
E-mail:eastpump@
WQ 型泵性能曲线图
H(m) 40WQ12-15-1.5
n=2900r/min
H(m) 50WQ20-7-0.75
2
WQ 型泵结构图及材料表
E-mail:eastpump@
WQ 型泵结构图与材料表 ( 不带内循环冷却系统， 0.75~30kW)
18 17 16 15 14 13 12 11 10
9 8 7 6 5 4 3 2 1
AS 型泵材料表
序号
名称
15
30
10 5 0
Pa(kW)
20 10
0 Pa(kW)
3
5
1.5
2.5
0 0
11
22 33 44 Q(m3/h)
0
0
8
16
n=2900r/min
H(m) 50WQ40-15-4
20
15 10
5 Pa(kW)
5 2.5
18 24 Q(m3/h) n=2900r/min
0
0
12 24
H(m) 50WQ25-32-5.5
扬程范围 ：3 ~ 45m； 介质温度 ：—15℃ ~ +60℃； 介质PH值范围 ：5 ~ 9； 电机绝缘等级 ：F级；
额定转速 ：970 ~ 2900r/min；
供货范围
水泵（电缆长10米）、包装及使用说明书。水泵的自动耦合安装装置、软管、自动控制装置等可作为附件供货（附件需另计价）。 注：特殊温度、压力、强腐蚀性等情形应事先 提出，以便提供更为可靠之产品。
WQX高扬程潜水泵说明书
WQX高扬程潜水泵说明书产品目录一，WQX高扬程潜水排污泵概述二，WQX高扬程潜水泵详细资料三，WQX高扬程潜水泵使用条件四，WQX高扬程潜水泵使用方法及注意事项五，WQX高扬程潜水泵维护保养六，WQX高扬程潜水泵安装系统说明七，WQX高扬程潜水泵性能参数八，WQX高扬程潜水泵故障排除九，哈泉泵阀订货须知WQX高扬程潜水排污泵概述WQX高扬程潜水排污泵执行JB/T5118-2001标准，电泵由水泵、密封和电动机三部分组成，电动机位于电泵上部，为单相或三相异步电动机；水泵位于电泵下部，为无堵塞流道式叶轮蜗壳结构；水泵与电机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。
WQX高扬程潜水泵详细资料WQX高扬程潜水排污泵广泛用于工业、农业、建筑施工、市政环保等场所，可抽送含有短纤维、纸屑、泥沙等固体颗粒的液体，如泥浆、灰浆、生活废水、污水、粪屎等，是农业排灌、河塘清淤的理想水利设备。
WQX高扬程潜水排污泵使用条件1、WQX高扬程潜水排污泵的介质温度不超过60℃，介质重度为1～1.3kg/dm3。
2、无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。
3、WQX高扬程潜水排污泵的铸铁材质的使用范围为PH5～9。
4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
WQX高扬程潜水排污泵使用方法及注意事项1. WQX高扬程潜水排污泵使用前应仔细检査电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3.该系列泵的安装有固定式和移动式两种。
当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。
潜污泵技术说明
投标产品的设计、配置方案及说明——WQ系列潜水排污泵技术规范总述：此次针对***第二污水处理厂建设项目工程，上海连成的潜水排污泵在设计和配置上均能满足设计和实际工况运行的需要。
潜水排污泵主要由水泵主机、自耦装置系统、导杆、起吊提升链、潜水电缆等组成。
使用条件：水温不超过60℃。
介质的PH值为5－9。
三、特性说明：我公司研制生产的新一代潜水排污泵，处于国际领先地位，可广泛使用于各种场合。
产品主要性能优点阐述如下：1、过流部件设计独特，高效区宽广，具有全扬程（无过载）特性，泵能在大流量范围内高效、安全运行。
2、通过能力强，叶轮的大通道防堵塞设计，使泵能有效地输送含直径达泵体排出口直径50%的固体颗粒、杂质、长纤维等的流体。
3、泵的性能稳定：该系列泵的叶轮与泵壳的间隙可以调整，泵始终处于高效区。
4、泵的可靠性幅度提高：泵轴长度更短，主轴刚性好，运行时振动小，噪音低，泵的密封性能进一步提高，接线盒与电机室是隔离密封的，泵的控制单元进一步优化，控制系统可靠性提高。
5、泵的维护更加简便：叶轮与主轴采用锥度配合，拆装相当方便，主轴与叶轮配合好，无磨损。
6、电机的冷却系统有了根本性的改进，采用子循环闭式冷却系统，较好地防止因污水污物而发生的堵塞现象。
7、电机：电机由本公司自己设计制造，电机为F级绝缘，最高工作温度为155℃，有效的密封使电机防护等级为IPX8。
8、轴承：采用进口SKF或NTN优质轴承和耐高温润滑油脂，合理的轴承配置，能有效地延长泵的使用寿命9、机械密封：机械密封为*******公司产品，两道机械密封串联相互独立工作。
使电机与泵密封地隔开，为电机提供双重保护，保证了泵的长期安全可靠运行。
机械密封泵侧材质为碳化钨/碳化钨，电机侧材质为石墨/碳化硅。
10、多项报警系统：配有漏水、漏电、漏油、过载、欠压、缺相等多项报警保护系统和液位控制系统，使泵更加安全可靠运行。
11、全扬程：全扬程设计理论应用于无堵塞潜污泵的设计中，使潜污泵能在任一工况点高效、安全、可靠运行而电机不会过载。
潜水排污泵50wq15-30-3
潜水排污泵50wq15-30-3 一、概况 WQ系列为单叶片、多叶片或多流道潜水排污泵，适用于扬程较高的工况。
主要用于市政工程、污水处理环保工程、工业建筑、宾馆、医院、人防、矿山等行业，可用于排送带固体颗粒及各种长纤维的污水、废水、雨水和城市生活用水。
WQ潜水排污泵使用条件 1、海拔不超过2000m,最高环境温度50℃，介质的PH值在6-9之间，液体密度不超过1150㎏/m³，长期潜水运行，潜水深度一般不超过20m。
2、运行时泵不得低于最低液位，参见安装尺寸图中的“▼最低液位”(含自动冷却系统)。
如无自动冷却系统，运行时最低液位不得低于泵全高的2/3。
3、额定电压为380V,额定频率为50HZ。
在额定电压和额定频率的偏差不大于±5%时，电机才能正常运行。
4、通过泵的固体颗粒的最大直径不得大于泵体排出口直径的50%。
WQ潜水排污泵旋转方向 从泵吸入口看，叶轮为逆时针方向旋转。
我公司是专业从事水处理工程、污水处理专用设备及泵类产品生产的专业产家。
产品遍及全国各地,为改善人类生活环境起到了积极推动作用 WQ潜水排污泵型号说明 二、50WQ15-30-3潜水排污泵选型设计结构 1、设计采用大通道水力部件，能够通过一定直径的颗粒，实现高效无阻塞排污; 2、电机绝缘等级F级，电机腔内最高温度可达135℃，防护等级IP68; 3、电机线圈绕组内设有两组热敏开关，设定温度125℃，有效防止电机过热; 4、采用高质量机械密封，材质为碳化硅碳化钨或碳化钨碳化钨; 5、采用进口NSK轴承，轴承使用寿命大于100000小时; 6、轴密封系统有一油室，设置在轴承座与电机和液体之间，有润滑和冷却密封装置的作用，油室内装有泄露保护器，一旦机械密封失效，油室进水，便可报警; 7、潜水密封电缆采用独特设计及特殊硫化处理，有效防止电缆漏水; 8、泵轴采用AISI420不锈钢，电机转子及叶轮进行动平衡检测，整机运行平稳。
QW(WQ)潜水式无堵塞排污泵性能参数
一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。
适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。
是输送各种强、弱酸的理想设备。
二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。
广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。
三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
潜污泵技术描述
潜污泵技术描述（一）供货范围由我司为该项目提供的WQB型潜污泵为成套设备，整套装置包括如下：潜水电机与泵体；自动耦合系统（包括不锈钢制的导向杆或导索和提升链）；润滑与密封件、设备的引出电缆；所有连接附件（如紧固件、地脚螺栓、螺母、连接板、泵出口弯管等）此外就地控制箱及配备基础螺栓等安全和有效运行所必须的附件及工具。
（二）潜水排污泵结构及技术特点所供的潜污泵为立式耦合型、无堵塞、防缠绕的潜水离心泵。
潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳机、叶轮和耐磨环组成。
水泵壳体的出水中为径向出水口，为了确保流量稳定且没有过多涡旋，水力部件应设计和制造成没有锐利的棱角。
泵出水配管法兰按标准公称压力1.6Mpa为准。
配有双面机械密封装置，并配备导轨自动合系统和安全运行所必需的附件，另外泵带20m长度的电缆。
潜污泵能在规定的使用条件下安全、稳定、高效、连续的运转。
潜污泵在整个泵的设计负荷范围内，能无振动和无汽蚀地平稳运行。
能在全浸没或部分浸没的条件下连续（每天24小时）运行，并适用于间歇运行（满足每小时12次的开停要求）和长期停止状态后恢复正常运行。
潜污泵及其附件，能够浸没在至少10米水深中连续运行而不会损坏，有完好的水密性能。
潜污泵的泵壳为单蜗壳型，侧向排水和底部喇叭口吸水，并采用高强度、细晶粒的铸铁制造。
泵壳的所有水过流部分都设计无锐角，使流速和流向变化平稳，通道的断面足够大，从而保证所要求粒径的杂物都能通过叶轮。
泵壳有足够的厚度来承受所有的负荷，包括所要求的静压试验压力以及连续工作压力，其内表面经精加工后光滑、无疵暇。
叶轮为离心叶轮。
泵叶轮用无堵塞流道设计，其长流道无剧烈拐角，确保叶轮在输送常规的污水时不会产生堵塞。
允许直径≤100mm的颗粒通过。
所有叶片都是相同的形式，间隔距离均匀。
泵叶轮整体铸造，材料采用高强度、细晶粒的球墨铸铁。
泵叶轮进行精心地加工和表面处理，并经过静、动平衡试验。
叶轮在经过表面处理后，喷涂至少300微米厚度的防腐涂层。
50wq20-15-1.5潜污泵
一、QW50-20-15-1.5无堵塞潜水排污泵适用范围:
WQ系列无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、QW50-20-15-1.5无堵塞潜水排污泵产品特点:
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
三、QW50-20-15-1.5无堵塞潜水排污泵使用条件:
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;。
WQ系列潜水排污泵详细描述
WQ系列潜水排污泵详细描述WQ系列潜水排污泵是我公司在借鉴吸收国外先进技术的基础上研制的新一代潜水泵。
WQ系列泵具有高标准、高起点、高质量，该系列泵在制造工艺上具有很多特点：一、设计工艺（1）WQ系列潜水排污泵根据用户的要求，在设计中采用我公司独有的最新潜水电泵设计软件（CFD）计算机三维流体流场动力学数字模拟技术进行水力模型设计，设计的水力模型效率高，具有通过一定直径的大颗粒、长纤维的能力，从而使水泵能在恶劣的环境中安全可靠运行。
（2）WQ系列潜水排污泵采用机电一体化设计，结构紧凑，使用方便。
（3）WQ系列潜水排污泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设有机械密封泄漏报警装置。
（4）WQ系列潜水排污泵采用自动耦合系统进行安装，无需修建高大的泵房，降低工程费用。
二、制造和装配工艺潜水排污泵制造上采用许多先进的工艺手段。
（1）潜水排污泵叶轮采用先进的水力模型设计，叶轮动平衡采用上海菱菱平衡试验机进行平衡试验，使动平衡精度达到G6.3级，从而确保水泵运行平稳，无振动、运行噪音小于80分贝。
（2）潜水排污泵电机引出线采用特殊加工处理。
潜水排污泵长期在水下运行，工况恶劣，加上其它人为的不利因素，电缆会遭到意外的损坏而使电机进水，电缆经过特殊硫化密封处理后消除了电缆破损而损坏电泵的隐患，主要原理是：潜水电缆由橡胶外包皮、填充物及电缆内芯组成，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，介质水就会顺着电缆内芯与外包皮等的间隙或电缆内芯中的铜芯线间的间隙进入电机腔，从而烧毁电机，我公司针对上述现象，将单芯电缆去皮后锡化处理后植入橡胶中，然后再将单芯电缆植入橡胶中最后再用橡胶环密封，采用硫化橡胶水密电缆后，电机能潜入水下20米并正常工作，从根本上消除了水进入电机的途径。
