时间常数RC的计算方法

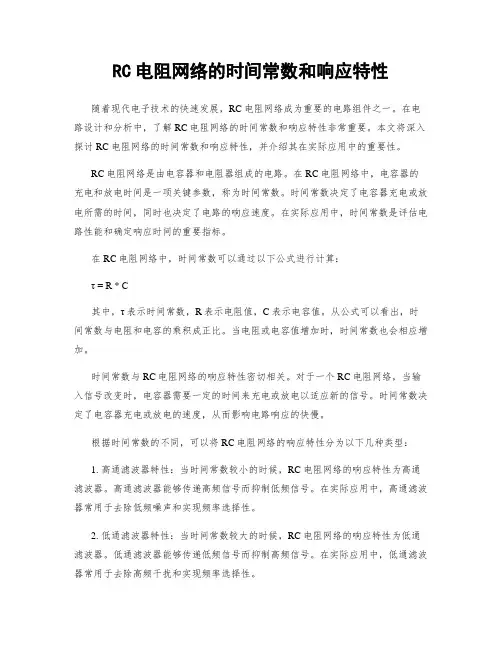

RC电阻网络的时间常数和响应特性
RC电阻网络的时间常数和响应特性随着现代电子技术的快速发展，RC电阻网络成为重要的电路组件之一。
在电路设计和分析中，了解RC电阻网络的时间常数和响应特性非常重要。
本文将深入探讨RC电阻网络的时间常数和响应特性，并介绍其在实际应用中的重要性。
RC电阻网络是由电容器和电阻器组成的电路。
在RC电阻网络中，电容器的充电和放电时间是一项关键参数，称为时间常数。
时间常数决定了电容器充电或放电所需的时间，同时也决定了电路的响应速度。
在实际应用中，时间常数是评估电路性能和确定响应时间的重要指标。
在RC电阻网络中，时间常数可以通过以下公式进行计算：τ = R * C其中，τ表示时间常数，R表示电阻值，C表示电容值。
从公式可以看出，时间常数与电阻和电容的乘积成正比。
当电阻或电容值增加时，时间常数也会相应增加。
时间常数与RC电阻网络的响应特性密切相关。
对于一个RC电阻网络，当输入信号改变时，电容器需要一定的时间来充电或放电以适应新的信号。
时间常数决定了电容器充电或放电的速度，从而影响电路响应的快慢。
根据时间常数的不同，可以将RC电阻网络的响应特性分为以下几种类型：1. 高通滤波器特性：当时间常数较小的时候，RC电阻网络的响应特性为高通滤波器。
高通滤波器能够传递高频信号而抑制低频信号。
在实际应用中，高通滤波器常用于去除低频噪声和实现频率选择性。
2. 低通滤波器特性：当时间常数较大的时候，RC电阻网络的响应特性为低通滤波器。
低通滤波器能够传递低频信号而抑制高频信号。
在实际应用中，低通滤波器常用于去除高频干扰和实现频率选择性。
3. 带通滤波器特性：当时间常数介于较小和较大之间时，RC电阻网络的响应特性为带通滤波器。
带通滤波器能够传递特定范围内的频率信号而抑制其他频率信号。
在实际应用中，带通滤波器常用于信号处理和通信系统中。
除了滤波器特性，RC电阻网络的时间常数还决定了电路的稳定性和响应时间。
当时间常数较小时，电路响应速度较快，但可能不稳定。

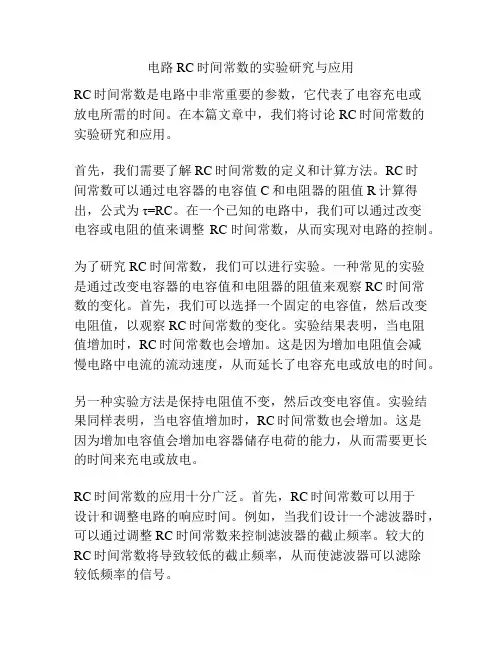

电路RC时间常数的实验研究与应用
电路RC时间常数的实验研究与应用RC时间常数是电路中非常重要的参数，它代表了电容充电或放电所需的时间。
在本篇文章中，我们将讨论RC时间常数的实验研究和应用。
首先，我们需要了解RC时间常数的定义和计算方法。
RC时间常数可以通过电容器的电容值C和电阻器的阻值R计算得出，公式为τ=RC。
在一个已知的电路中，我们可以通过改变电容或电阻的值来调整RC时间常数，从而实现对电路的控制。
为了研究RC时间常数，我们可以进行实验。
一种常见的实验是通过改变电容器的电容值和电阻器的阻值来观察RC时间常数的变化。
首先，我们可以选择一个固定的电容值，然后改变电阻值，以观察RC时间常数的变化。
实验结果表明，当电阻值增加时，RC时间常数也会增加。
这是因为增加电阻值会减慢电路中电流的流动速度，从而延长了电容充电或放电的时间。
另一种实验方法是保持电阻值不变，然后改变电容值。
实验结果同样表明，当电容值增加时，RC时间常数也会增加。
这是因为增加电容值会增加电容器储存电荷的能力，从而需要更长的时间来充电或放电。
RC时间常数的应用十分广泛。
首先，RC时间常数可以用于设计和调整电路的响应时间。
例如，当我们设计一个滤波器时，可以通过调整RC时间常数来控制滤波器的截止频率。
较大的RC时间常数将导致较低的截止频率，从而使滤波器可以滤除较低频率的信号。
此外，RC时间常数还可以应用于计时电路。
当我们需要测量一段时间时，可以使用RC时间常数来构建计时电路。
通过将电容器充电到某个特定电压值，并且在电容器放电过程中监测电压值，我们可以测量出特定时间的经过。
此外，RC时间常数也可以应用于电路延时和脉冲调制等领域。
通过改变RC时间常数，我们可以调整电路的延时时间或脉冲信号的持续时间。
总的来说，RC时间常数是电路中一个非常重要的参数，它可以通过改变电容和电阻的值来控制和调整电路的性能。
通过实验研究RC时间常数，我们可以更好地了解和应用它。
在设计和调整电路响应时间、构建计时电路以及调整电路延时和脉冲调制等方面，RC时间常数都有着重要的应用。

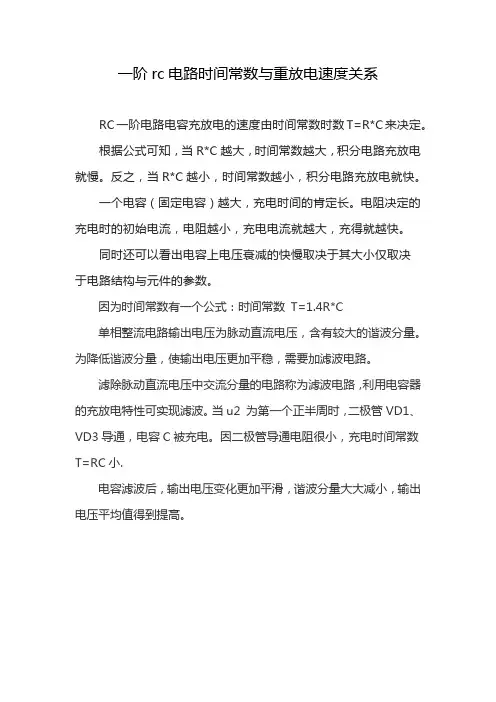

一阶rc电路时间常数与重放电速度关系
一阶rc电路时间常数与重放电速度关系
RC一阶电路电容充放电的速度由时间常数时数T=R*C来决定。
根据公式可知，当R*C越大，时间常数越大，积分电路充放电就慢。
反之，当R*C越小，时间常数越小，积分电路充放电就快。
一个电容（固定电容）越大，充电时间的肯定长。
电阻决定的充电时的初始电流，电阻越小，充电电流就越大，充得就越快。
同时还可以看出电容上电压衰减的快慢取决于其大小仅取决
于电路结构与元件的参数。
因为时间常数有一个公式：时间常数T=1.4R*C
单相整流电路输出电压为脉动直流电压，含有较大的谐波分量。
为降低谐波分量，使输出电压更加平稳，需要加滤波电路。
滤除脉动直流电压中交流分量的电路称为滤波电路，利用电容器的充放电特性可实现滤波。
当u2 为第一个正半周时，二极管VD1、VD3导通，电容C被充电。
因二极管导通电阻很小，充电时间常数T=RC小.
电容滤波后，输出电压变化更加平滑，谐波分量大大减小，输出电压平均值得到提高。

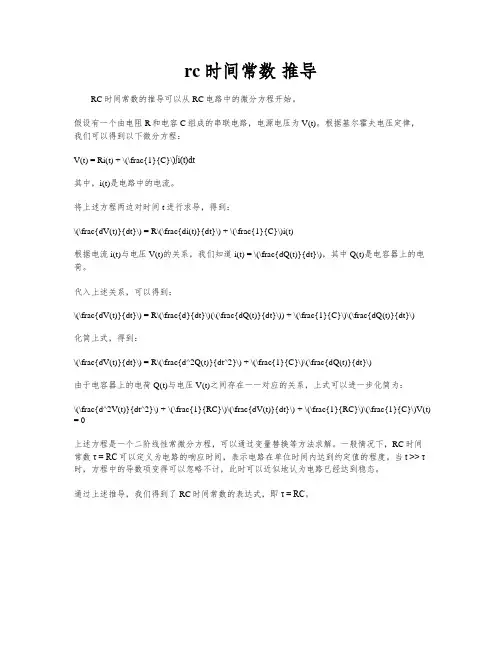

rc时间常数 推导
rc时间常数推导RC时间常数的推导可以从RC电路中的微分方程开始。
假设有一个由电阻R和电容C组成的串联电路，电源电压为V(t)。
根据基尔霍夫电压定律，我们可以得到以下微分方程：V(t) = Ri(t) + \(\frac{1}{C}\)∫i(t)dt其中，i(t)是电路中的电流。
将上述方程两边对时间t进行求导，得到：\(\frac{dV(t)}{dt}\) = R\(\frac{di(t)}{dt}\) + \(\frac{1}{C}\)i(t)根据电流i(t)与电压V(t)的关系，我们知道i(t) = \(\frac{dQ(t)}{dt}\)，其中Q(t)是电容器上的电荷。
代入上述关系，可以得到：\(\frac{dV(t)}{dt}\) = R\(\frac{d}{dt}\)(\(\frac{dQ(t)}{dt}\)) + \(\frac{1}{C}\)\(\frac{dQ(t)}{dt}\)化简上式，得到：\(\frac{dV(t)}{dt}\) = R\(\frac{d^2Q(t)}{dt^2}\) + \(\frac{1}{C}\)\(\frac{dQ(t)}{dt}\)由于电容器上的电荷Q(t)与电压V(t)之间存在一一对应的关系，上式可以进一步化简为：\(\frac{d^2V(t)}{dt^2}\) + \(\frac{1}{RC}\)\(\frac{dV(t)}{dt}\) + \(\frac{1}{RC}\)\(\frac{1}{C}\)V(t) = 0上述方程是一个二阶线性常微分方程，可以通过变量替换等方法求解。
一般情况下，RC时间常数τ = RC可以定义为电路的响应时间，表示电路在单位时间内达到约定值的程度。
当t >> τ时，方程中的导数项变得可以忽略不计，此时可以近似地认为电路已经达到稳态。
通过上述推导，我们得到了RC时间常数的表达式，即τ = RC。

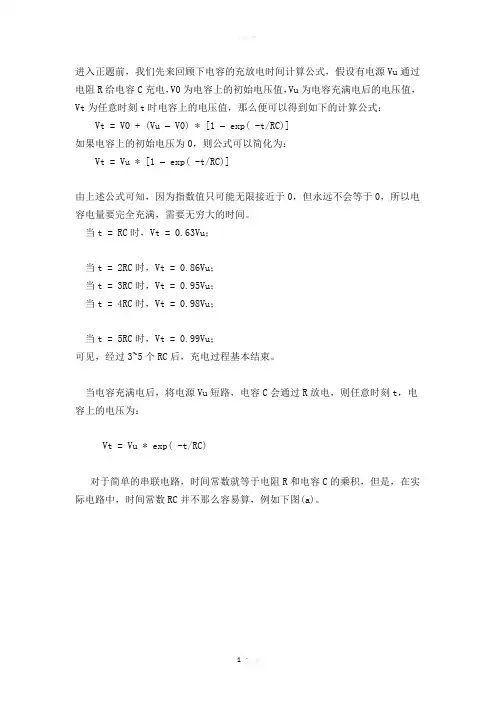

时间常数RC的计算方法
进入正题前，我们先来回顾下电容的充放电时间计算公式，假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt = V0 + (Vu – V0) * [1 – exp( -t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt = Vu * [1 – exp( -t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t = RC时，Vt = 0.63Vu；当t = 2RC时，Vt = 0.86Vu；当t = 3RC时，Vt = 0.95Vu；当t = 4RC时，Vt = 0.98Vu；当t = 5RC时，Vt = 0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt = Vu * exp( -t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t = RC = (R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = R1*(C1+C2)用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = ((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
rc延时电路 时间计算
rc延时电路时间计算RC延时电路是一种常见的电路设计，用于产生或控制特定时间延迟。
它由一个电阻（R）和一个电容（C）组成，通过改变电容充电和放电的时间来实现延时功能。
本文将详细介绍RC延时电路的原理和计算方法。
RC延时电路的原理很简单。
当电路通电时，电容开始充电。
充电过程中，电容的电压逐渐上升，直到达到与电源电压相等的值。
这个过程的时间取决于电阻和电容的数值。
一旦电容充满电，电路将进入放电状态。
放电过程中，电容的电压逐渐降低，直到达到与地电压相等的值。
同样，放电的时间也取决于电阻和电容的数值。
根据RC时间常数（τ）的定义，延时时间可以通过以下公式计算：τ = R × C其中，τ表示延时时间，R表示电阻的阻值，C表示电容的电容量。
延时时间的单位通常是秒（s）。
在实际应用中，我们经常需要根据需要的延时时间来选择合适的电阻和电容数值。
首先，确定所需的延时时间。
然后，根据公式τ = R × C，可以计算出所需的电阻和电容数值。
举个例子来说明。
假设我们需要一个延时时间为1秒的RC延时电路。
我们可以先设定一个较大的电阻值，比如10kΩ，然后根据公式计算所需的电容值：τ = R × C1 = 10,000 × C解方程可得：C = 1 / 10,000 = 0.0001 F = 100 μF因此，我们可以选择电阻值为10kΩ，电容值为100μF的元件来构建这个延时电路。
需要注意的是，RC延时电路的精度受到电阻和电容的稳定性以及外部环境的影响。
在实际应用中，为了提高精度，我们可以选择更稳定的电阻和电容元件，并采取适当的屏蔽措施来减少外部干扰。
RC延时电路还可以通过改变电阻或电容的数值来调整延时时间。
增大电阻或电容的数值会增加延时时间，而减小电阻或电容的数值会缩短延时时间。
总结一下，RC延时电路是一种常见的电路设计，用于产生或控制特定时间延迟。
通过改变电容充放电的时间来实现延时功能。
如何计算时间常数RC
如何计算时间常数RC时间常数（Time Constant）是用来描述电路中元件的响应速度和衰减特性的一个重要参数。
在电子电路中，RC 时间常数通常指的是电容器与电阻器串联组成的电路中的时间常数。
计算RC时间常数的方法主要有两种：理论计算法和实验测量法。
一、理论计算法理论计算法是利用电路时间常数的定义公式来计算RC时间常数。
对于RC电路，时间常数RC定义为，当输入电压的变化率为极限值时，电容器电压（或电流）达到变化的百分之63.21.对于充电过程（电容器从零电压开始充电至其中一电压），计算时间常数的公式为：RC=R*C其中，R是电阻值，C是电容值。
2.对于放电过程（电容器从其中一电压开始放电至零电压），计算时间常数的公式为：RC=R*C与充电过程相同，时间常数RC的大小受电阻值和电容值的影响。
需要注意的是，以上的计算方法适用于简单的RC电路，不适用于复杂的电路。
二、实验测量法实验测量法是通过实验来测量RC时间常数。
下面是一种常用的实验测量方法：实验步骤：1.搭建RC电路：将电阻器和电容器串联组成RC电路。
2.通过信号源给电路提供一个方波或者脉冲信号。
3.使用示波器测量电容器两端的电压，或者通过电流表测量电容器放电电流。
4.在示波器上观察到电容器电压到达平衡位置的时间，或者电流下降到零的时间。
5.记录测量结果。
6.根据测量结果计算RC时间常数：RC = T / ln(1 - 1/e)需要注意的是，实验测量法相对于理论计算法来说更加准确，但需要具备实验条件和设备，且实验误差较大时可能需要多次实验取平均值。
总结：计算RC时间常数可以使用理论计算法和实验测量法。
理论计算法适用于简单的RC电路，通过公式计算电容器充电或放电的时间常数。
实验测量法通过实验测量电容器电压或电流的变化，通过公式计算得到时间常数。
需要根据实际情况选择合适的方法计算RC时间常数。
rc放电时间常数公式
rc放电时间常数公式随着人们在电子学方面的投入，RC放电时间常数公式成为了电子工程师必备的知识。
RC放电时间常数公式是指电阻与电容（RC）元件组合时，它们产生的放电时间常数之公式。
它是指一个电容可以从充放电电路中放电的时间长度，也就是电容放电的时间常数。
RC放电时间常数公式是指在放电电路中，放电电流的衰减时间与电路中的电容以及电阻的值呈指数关系。
即一个电阻与电容组合时，其实质对应着一个衰减的指数函数，要求它的时间常数，就是要求这个指数函数的衰减参数有多少。
电阻与电容的组合，是一个固定的指数函数，可以以数学理论的形式去求解这个指数函数的衰减参数，从而得到RC放电时间常数公式。
RC放电时间常数公式：RC= RC t e ^ (-t/RC)，其中，RC为RC 时间常数，t为时间。
RC放电时间常数公式是由实验发展而来，用以量化一个电阻电容元件放电时间常数。
该公式主要用于计算一个电容放电所需要的时间，以及电路中RC组件所具有的衰减时间。
RC放电时间常数公式有助于更好的设计电子产品，对于研究RC元件以及放电电路也有重要的意义。
除此之外，熟练掌握这个公式，可以帮助我们识别一个电路中存在的RC元件，以及更好地计算元件的放电时间常数，从而更好地设计电路，以达到更好的电子产品的效果。
实际上，RC放电时间常数公式可以分解为三个部分，即电阻（R），电容（C）和时间（t）。
其实，RC放电时间常数公式可以描述一个电容的放电过程，从而更直观地表达一个电容的放电过程。
RC放电时间常数公式中，可以从电容的容量和电阻的阻值，以及它们之间的关系来推断出，一个电容放电的时间与它所处电路结构密切相关，而且它也受电容的容量和电阻的阻值影响。
总之，RC放电时间常数公式在电子工程应用中非常重要，它可以帮助我们更好地理解一个RC元件的放电时间常数，从而更好地设计电路，实现更佳的效果。
理解和掌握这个公式，对学习电子工程有很大的帮助。
零基础看懂RC时间常数
假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt=V0+(Vu–V0)*[1–exp(-t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt=Vu*[1–exp(-t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t=1RC时，Vt=0.63Vu；当t=2RC时，Vt=0.86Vu；当t=3RC时，Vt=0.95Vu；当t=4RC时，Vt=0.98Vu；当t=5RC时，Vt=0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
RC放电：当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt=Vu*exp(-t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t=RC=(R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=R1*(C1+C2)（电阻串联与电容并联计算相同，电阻并联与电容串联相同。
串联：各分电容的倒数之和等于总电容的倒数1/C1+1/C2+1/C3....=1/C总，两电容串联耐压为两者之和。
并联：各分电容之和等于总电容C1+C2+C3....=C总，两电容并联耐压为两者中耐压最低的用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
rc电路中时间常数
RC电路中的时间常数1. 简介在电路中，RC电路是由一个电阻和一个电容组成的。
电路中的时间常数（time constant）是指在RC电路中电流或电压达到稳定值所需要的时间。
时间常数是RC电路的一个重要参数，它可以影响电路的响应速度和稳定性。
2. RC电路的基本原理RC电路由一个电阻（R）和一个电容（C）组成。
电阻的作用是限制电流的流动，而电容则能够存储电荷。
当RC电路接通电源时，电流开始通过电路，并且电荷开始在电容中积累。
电流通过电路的速度由电源的电压和电阻的阻值决定。
当电流通过电阻时，会导致电压的降低。
与此同时，电容开始储存电荷，直到达到电容的最大容量。
当电容储存的电荷达到一定程度后，电流将不再流动，电路中的电流和电压保持稳定。
这意味着RC电路达到了稳态，电流和电压分别稳定在某个特定的值。
3. 时间常数的定义和计算时间常数是指RC电路达到稳态所需要的时间。
它可以用以下公式来计算：τ = R * C其中，τ表示时间常数，R表示电阻的阻值，C表示电容的容量。
可以看出，时间常数取决于电阻和电容的值。
较大的电阻或电容会导致时间常数较大，电路达到稳态所需的时间较久。
相反，较小的电阻或电容会导致时间常数较小，电路达到稳态所需的时间较短。
4. 时间常数的意义时间常数直接影响RC电路的响应速度和稳定性。
较小的时间常数表示电路的响应速度较快，电流和电压会快速达到稳定值。
这对于需要快速响应的电路非常重要，例如信号处理电路和放大器。
另一方面，较大的时间常数表示电路的响应速度较慢，电流和电压会缓慢趋向稳定值。
这对于需要稳定输出的电路非常重要，例如滤波器和稳压电路。
5. 时间常数的应用时间常数在电路设计中起着重要的作用。
以下是一些常见的应用：a. 信号处理电路在信号处理电路中，时间常数决定了电路对输入信号的响应速度。
较小的时间常数可以使电路对高频信号有更好的响应，而较大的时间常数则适用于低频信号。
b. 滤波器滤波器是一种能够去除或衰减特定频率信号的电路。
时间常数RC的计算方法
时间常数RC的计算方法时间常数（Time Constant）是电路中一个重要的参数，用于描述电路中的响应速度。
它是指当电路中有一个输入信号发生变化时，电路输出信号达到其稳定值所需的时间。
计算RC电路的时间常数需要以下几个步骤：1.确定电路拓扑结构：首先确定电路中的R（电阻）和C（电容）的连接方式，例如串联、并联等。
2.计算电路的等效电阻：根据电路的拓扑结构，可以得到电路的等效电阻。
例如，对于串联电路，等效电阻为R1+R2，对于并联电路，等效电阻为1/（1/R1+1/R2）。
3.计算电路的等效电容：同样地，根据电路的拓扑结构，可以得到电路的等效电容。
例如，对于并联电路，等效电容为C1+C2，对于串联电路，等效电容为1/（1/C1+1/C2）。
4.计算时间常数：此时，使用公式RC来计算时间常数，其中R为电路的等效电阻，C为电路的等效电容。
时间常数的单位为秒。
对于单一的RC电路，时间常数定义为电容充放电至63.2%（1-1/e）或其相反过程所需的时间。
时间常数可以反映电路的响应速度，当时间常数较大时，电路的响应速度较慢，反之亦然。
以下是几个常见的RC电路的时间常数计算实例：1.串联RC电路-等效电阻：R=R1+R2-等效电容：C=C1-时间常数：RC2.并联RC电路-等效电阻：R=1/（1/R1+1/R2）-等效电容：C=C1+C2-时间常数：RC3.电压比较器的输出延迟时间-等效电阻：R=R1-等效电容：C=C1-时间常数：RC这些是计算RC电路时间常数的基本步骤和实例如上述。
需要注意的是，实际电路中可能存在多个RC组合，并且可能还有其他元件与电路连接，此时应根据电路的实际拓扑结构和参数进行计算。
实用文库汇编之时间常数RC的计算方法
*作者：座殿角*作品编号48877446331144215458创作日期：2020年12月20日实用文库汇编之进入正题前，我们先来回顾下电容的充放电时间计算公式，假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：中国通信人博客N-@(q(]3jH'S$gBVt = V0 + (Vu – V0) * [1 – exp( -t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt = Vu * [1 – exp( -t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t = RC时，Vt = 0.63Vu；当t = 2RC时，Vt = 0.86Vu；当t = 3RC时，Vt = 0.95Vu；当t = 4RC时，Vt = 0.98Vu；当t = 5RC时，Vt = 0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt = Vu * exp( -t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t = RC = (R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = R1*(C1+C2)用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = ((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
阻容吸收rc时间常数
阻容吸收rc时间常数
阻容吸收RC时间常数是电路中一个重要的参数，它描述了电路中的电容器和电阻器共同作用下，电容器充电或放电的速度。
在电路中，当一个电容器通过一个电阻器充电或放电时，电容器电压或电流的变化会遵循指数衰减的规律，而这种指数衰减的特性可以用RC 时间常数来描述。
RC时间常数的计算公式为：RC，其中R代表电阻值，C代表电容值。
RC时间常数越大，电路的响应速度就越慢，电容器充电或放电的时间就越长；反之，RC时间常数越小，电路的响应速度就越快，电容器充电或放电的时间就越短。
在实际电路设计中，我们可以通过调节电阻值和电容值来控制RC 时间常数，从而实现对电路响应速度的调节。
如果我们希望电路的响应速度较快，可以选择较小的RC时间常数；如果我们希望电路的响应速度较慢，可以选择较大的RC时间常数。
在直流电路中，RC时间常数还可以用来描述电路的稳定性和响应特性。
当电路的RC时间常数很大时，电路的响应速度较慢，电压或电流变化较平缓，电路更加稳定；反之，当电路的RC时间常数较小时，电路的响应速度较快，电压或电流变化较剧烈，电路的稳定性较差。
除了在直流电路中，RC时间常数也在交流电路和信号处理中起着重
要作用。
在交流电路中，RC时间常数可以影响电路的频率响应和滤波特性；在信号处理中，RC时间常数可以影响信号的衰减速度和滤波效果。
总的来说，阻容吸收RC时间常数是电路中一个重要的参数，它不仅可以用来描述电路中电容器和电阻器的响应速度，还可以用来控制电路的稳定性和滤波特性。
在实际电路设计中，合理选择RC时间常数是非常重要的，可以帮助我们实现电路功能的最佳性能。
希望本文对读者有所帮助，谢谢阅读。
rc电路时间常数的测量和电容的计算
RC电路时间常数的测量和电容的计算在电路理论中，RC电路是一种由电阻和电容构成的电路，它具有独特的特性和应用。
其中，时间常数是RC电路中一个非常重要的参数，它直接影响着电路的响应速度和稳定性。
本文将深入探讨RC电路时间常数的测量方法，以及如何通过电容的计算来优化电路设计。
1. RC电路时间常数的概念时间常数τ是衡量RC电路响应速度和稳定性的重要参数，它反映了电路在输入信号发生变化时的响应速度。
在直流电路中，时间常数τ的计算公式为τ=RC，其中R为电阻的阻值，C为电容的容值。
时间常数越小，电路的响应速度就越快，反之则响应速度较慢。
2. RC电路时间常数的测量方法要测量RC电路的时间常数，一种常用的方法是利用示波器观察电路对方波信号的响应。
具体步骤如下：- 接通示波器和RC电路，将方波信号输入RC电路。
- 在示波器上观察输入信号和输出信号的波形变化，记录输出信号经过一个时间常数的波形变化。
- 通过对输出信号波形的观察和测量，可以得出RC电路的时间常数。
3. 电容的计算及优化在RC电路中，电容的选择对电路的性能和稳定性具有重要影响。
在设计RC电路时，需要对电容进行合理的计算和优化。
电容的计算公式为C=τ/R，其中τ为期望的时间常数，R为电路中的电阻值。
在实际设计中，可以根据需要的时间常数和电路的阻值来选择合适的电容数值，从而达到最佳的电路设计效果。
4. 个人观点和理解作为电路设计工程师，我认为对RC电路时间常数的测量和电容的计算十分重要。
合理选择时间常数和电容数值，能够有效地优化电路设计，提高电路的稳定性和性能。
通过深入理解RC电路时间常数的测量方法和电容的计算原理，可以更好地应用于实际工程中，解决各种电路设计和优化问题。
总结本文通过对RC电路时间常数的概念、测量方法和电容的计算进行了深入探讨，重点介绍了时间常数在电路设计中的重要性和测量方法。
电容的计算及优化对电路设计的影响也得到了充分的阐述。
通过本文的学习和理解，相信读者能够更好地掌握RC电路时间常数的测量和电容的计算原理，从而在实际工程中更加灵活和深入地运用这些知识。
rc充电时间常数
RC充电时间常数1. 简介RC充电时间常数是指在一个RC电路中，从零开始充电到达其最大电压的时间。
在这个过程中，充电速度逐渐减慢，直到达到最终的稳定状态。
RC充电时间常数是评估RC电路响应速度的重要参数之一。
2. RC电路组成一个标准的RC电路由一个电阻（R）和一个电容（C）组成。
当给定一个初始电压，比如零开始，通过连接到一个恒定的直流电源或者其他信号源，RC电路会开始充电。
3. 充电过程在RC充电过程中，当初始时刻t=0，没有任何充放情况发生时，我们可以假设充放情况是由一些简单的微分方程来描述的。
根据基尔霍夫第二定律和欧姆定律：V = VR + VC其中V是输入源提供的驱动信号，VR是通过R产生的压降，VC是通过C产生的压降。
同时，在任意时刻t下：V = VR + VC = iR + vC其中i是通过R流过的当前值，v是C上当前存储的电压。
对上述方程进行微分，得到：dv/dt = (V/R) - (1/RC)v4. RC充电时间常数根据上面的微分方程，我们可以看到，RC充电时间常数是由RC的乘积决定的。
它反映了一个RC电路在响应输入信号时的速度。
RC充电时间常数（τ）定义为从初始状态到达最终稳定状态所需的时间。
当经过5个充电时间常数后，电容将会充满大约99.3%的最终稳定电压。
公式表示为：τ = RC5. RC充电时间常数与响应速度关系RC充电时间常数越小，表示电路响应速度越快；反之，如果RC充电时间常数较大，则表示响应速度较慢。
这是因为当τ较小时，微分方程中(1/RC)v这一项将会比(V/R)大得多。
这意味着对于给定的输入信号V和R值，v（即C上存储的电压）会更快地接近最终稳定状态。
另一方面，当τ较大时，(1/RC)v这一项相对于(V/R)来说很小。
因此，在相同的输入信号和R值下，v会花费更长的时间才能接近最终稳定状态。
6. 应用领域RC充电时间常数在电子工程中具有广泛的应用。
以下是一些常见的领域和应用：6.1 模拟电路设计在模拟电路设计中，RC充电时间常数被用来评估电路的响应速度。
rc低通滤波器 常数计算
rc低通滤波器常数计算
RC低通滤波器是一种常用的电子滤波器，用于将高频信号转换为低频信号。
它由一个电阻和一个电容组成，通过调节电阻和电容的数值，可以实现不同的滤波效果。
RC低通滤波器的常数计算是根据电阻和电容的数值来确定的。
常数是指滤波器的时间常数，它决定了滤波器对输入信号的响应速度。
时间常数越大，滤波器对输入信号的响应越慢。
计算RC低通滤波器的常数可以使用以下公式：
常数= 1 / (2 * π * R * C)
其中，常数表示滤波器的时间常数，π是圆周率，R是电阻的阻值，C是电容的容值。
根据这个公式，我们可以根据需要的滤波效果选择合适的电阻和电容数值，计算出对应的常数。
常数越大，滤波器的截止频率越低，对高频信号的滤波效果越好。
例如，如果我们选择一个1000欧姆的电阻和1微法的电容，那么根据上述公式，计算得到的常数为：
常数= 1 / (2 * π * 1000 * 0.000001) = 159.15
这个常数表示滤波器的时间常数，它告诉我们滤波器对输入信号的
响应速度。
在实际应用中，我们可以根据需要选择合适的常数和电阻电容数值，以满足不同的滤波要求。
RC低通滤波器的常数计算是根据电阻和电容的数值来确定的，通过调节这些数值可以实现不同的滤波效果。
在实际应用中，我们可以根据需要选择合适的电阻和电容数值，计算出对应的常数，以满足不同的滤波要求。
时间常数τ的计算公式
时间常数τ的计算公式
答：时间常数τ的计算公式τ=RC、时间常数τ=L/R。
1、时间常数是指电容的端电压达到最大值的1/e，即约0.37倍时所需要的时间。
2、在电阻、电容的电路中，它是电阻和电容的乘积。
3、RLC暂态电路时间常数是在RC电路中,电容电压Uc总是由初始值UC(0)按指数规律单调的衰减到零,其时间常数=RC。
4、求时间常数时，把电容以外的电路视为有源二端网络，将电源置零，然后求出有源二端网络的等效电阻即为R，在RL电路中，iL总是由初始值iL(0)按指数规律单调的衰减到零，其时间常数
=L/R。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进入正题前，我们先来回顾下电容的充放电时间计算公式，假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：
Vt = V0 + (Vu – V0) * [1 – exp( -t/RC)]
如果电容上的初始电压为0，则公式可以简化为：
Vt = Vu * [1 – exp( -t/RC)]
由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t = RC时，Vt = ；
当t = 2RC时，Vt = ；
当t = 3RC时，Vt = ；
当t = 4RC时，Vt = ；
当t = 5RC时，Vt = ；
可见，经过3~5个RC后，充电过程基本结束。
当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：
Vt = Vu * exp( -t/RC)
对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：
t = RC =
(R1
果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；
2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；
3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；
4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
对于在高频工作下的RC电路，由于寄生参数的影响，很难根据电路中各元器件的标称值来计算出时间常数RC，这时，我们可以根据电容的充放电特性来通过曲线方法计算，前面已经介绍过了，电容充电时，经过一个时间常数RC 时，电容上的电压等于充电电源电压的倍，放电时，经过一个时间常数RC时，电容上的电压下降到电源电压的倍。
如上图所示，如通过实验的方法绘出电容的充放电曲线，在起点处做一条充放电切线，则切线与横轴的交点就是时间常数RC。
