X项目测量放线施工方法
2015.10.20施工测量放线方案总汇3个要点
![2015.10.20施工测量放线方案总汇3个要点](https://img.taocdn.com/s3/m/6523214ef01dc281e43af01f.png)
施工测量放线方案总汇(共三个)2015.10.20该工程平面形状较为复杂, 我们将成立由测量工程师和技术员等四人组成的测量小组,专门负责定位、轴线、标高的测设,保证建筑物的几何尺寸正确无误。
施工放线前,应提前复核建筑与周边红线的距离,经市规划部门现场验线及设计单位确认后方能正式施工。
1 施工测量(1).测量仪器的选择见下表:(2).测量仪器控制①测量仪器必须按规定周期进行校准,并做好校准状态标识,使用中的测量器具必须在检定有效期内,处于合格状态;②测量仪器由项目测量员统一管理;③测量过程中,若发现测量仪器偏离校准状态,必须对已测结果进行追踪评定,确定测量结果的有效性;④在测量仪器的搬运和贮存期间,应确保其准确度和使用性处于良好状态;⑤测量仪器出现故障时,使用人不得随意拆卸,应由计量员送到有相应资格的单位检修。
2 施工测量的控制一、工程平面控制1、控制点的选取采用主轴线控制法,测设和作好建筑位置控制桩。
具体以1-2轴、2-15轴、1-D轴、2-W轴设置控制桩点,形成主轴线平面控制方案。
控制点设在地面控制桩。
2、控制点的定位以城市规划或建设单位指定的一个红线桩和一条红线边为准用直接测法,进行测设平面控制桩。
经过闭合后达到要求精度,即为平面控制标桩。
并据此测量出建筑物各轴线。
控制点测定后,在已有建筑物墙上的,应用红三角标记和注明轴线号;地面上的控制点用混凝土浇筑成150×150×600mm桩,顶面复以100×100×4mm钢板,板面上刻十字作为桩点标志,并砌筑窨井形式加以保护。
二、工程标高控制高层建筑施工,至少要设三个现场水准点,以控制和引测建筑物标高,并构成闭合图形,以便闭合校核。
根据现场情况设三个水准点桩(利用平面控制桩)。
实际测设时,应用精度不低于S3级水准仪。
±0.000以上标高引测,主要是沿结构外墙,边柱或楼梯间等向上竖直进行。
水准标高应由三处向上引测,以便相互校核。
工程放线方案
![工程放线方案](https://img.taocdn.com/s3/m/2ceaf72024c52cc58bd63186bceb19e8b8f6ecb0.png)
工程放线方案一、前言在施工过程中,放线是非常重要的环节。
它不仅决定了建筑物的位置和方位,而且直接影响到整体施工质量。
因此,制定一份科学合理的放线方案对于工程的进行是至关重要的。
在本文中,我们将讨论工程放线方案的准备工作、具体步骤和注意事项,以期为工程施工提供可靠的指导。
二、准备工作1. 确定工程范围首先,要对工程的总体范围进行确认。
这包括测量工程的长度、宽度、高度等。
同时,还需要考虑周边环境和现有建筑的位置,以确定新建建筑的位置和方位。
2. 了解地形地貌在进行放线前,需要了解工程所在地的地形地貌情况。
这涉及到土地的起伏、地势的平缓程度等,这些因素都会影响建筑物的位置和方位。
3. 获取相关资料在放线前,需要获取相关的地形图、建筑图等资料。
这些资料会对放线工作起到辅助作用,并且有助于更好地了解工程的情况。
4. 制定放线方案根据以上准备工作的情况,可以对工程放线方案进行初步制定。
这包括确定放线的起点、终点,选择合适的放线设备等。
在制定方案时,需要充分考虑实际情况,并尽量做到科学、合理。
三、具体步骤1. 确定放线方法在进行放线前,首先要确定放线的具体方法。
常见的放线方法有传统放线、全站仪放线等。
根据具体情况选择合适的放线方法,以确保放线的准确性和高效性。
2. 布置放线点放线点的布置是放线工作的关键环节。
首先需要根据工程的要求进行测量,确定放线点的位置。
然后使用相应的设备和工具进行布置,确保放线点的准确性。
3. 进行放线一切准备就绪后,即可进行放线工作了。
根据放线方案,进行放线点的连接,确保放线的准确性和稳定性。
在进行放线时,需要注重放线点的选址,以及放线过程中的各项参数的测量。
4. 检查放线结果放线结束后,需要对放线结果进行检查。
这包括对放线点的位置、方位进行核对,以确保放线结果的准确性。
如果发现放线结果有问题,需要及时进行调整,以免对后续施工造成影响。
四、注意事项1. 安全第一在进行放线工作时,一定要注重安全。
XX项目精装修工程测量放线方案金螳螂精装修放线标准

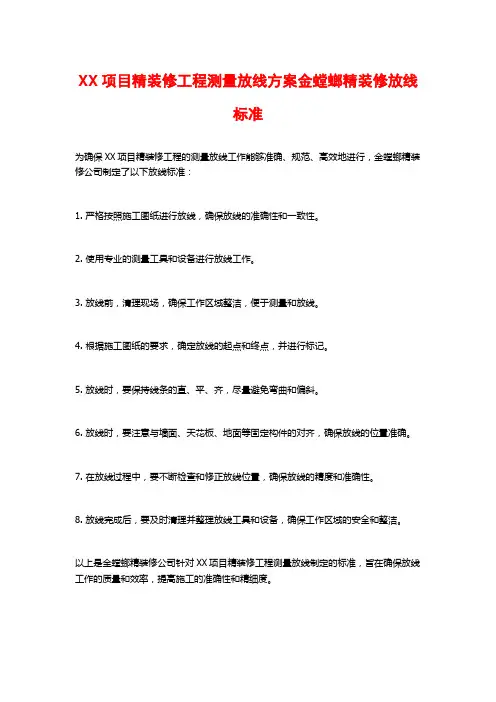

![XX项目精装修工程测量放线方案金螳螂精装修放线标准](https://img.taocdn.com/s3/m/a451e24403020740be1e650e52ea551810a6c9e8.png)
XX项目精装修工程测量放线方案金螳螂精装修放线
标准
为确保XX项目精装修工程的测量放线工作能够准确、规范、高效地进行,金螳螂精装修公司制定了以下放线标准:
1. 严格按照施工图纸进行放线,确保放线的准确性和一致性。
2. 使用专业的测量工具和设备进行放线工作。
3. 放线前,清理现场,确保工作区域整洁,便于测量和放线。
4. 根据施工图纸的要求,确定放线的起点和终点,并进行标记。
5. 放线时,要保持线条的直、平、齐,尽量避免弯曲和偏斜。
6. 放线时,要注意与墙面、天花板、地面等固定构件的对齐,确保放线的位置准确。
7. 在放线过程中,要不断检查和修正放线位置,确保放线的精度和准确性。
8. 放线完成后,要及时清理并整理放线工具和设备,确保工作区域的安全和整洁。
以上是金螳螂精装修公司针对XX项目精装修工程测量放线制定的标准,旨在确保放线工作的质量和效率,提高施工的准确性和精细度。
测量放线方案
![测量放线方案](https://img.taocdn.com/s3/m/2f3c8d82db38376baf1ffc4ffe4733687e21fcfb.png)
测量放线方案(1)基础放线根据场地上建筑主轴线控制点,先将房屋外墙轴线的交点用木桩测定于地面上,并在桩顶钉上小钉作为标志。
房屋外墙轴线测定以后,再根据建筑物平面图,将内部开间所有轴线都一一测出。
然后检查房屋轴线的距离,误差不得超过轴线长度的1/2000,且不超过5mm 。
(2)龙门板的设置1)在建筑物四角与内纵、横墙两端基槽开挖边线以外约1~1.5m 处钉设龙门桩,龙门桩要钉得竖直、牢固,木桩侧面与基槽平行。
2)根据建筑场地水准点,在每个龙门桩上测设±0.000 标高线,若现场条件不许可时,也可测设比±0.000 高或低一定数值的线,但同一个建筑物最好只选用一个标高。
3)沿龙门桩上测设的高程线钉设龙门板,龙门板顶面的标高要在同一个水平面上,标高测定容差为±5mm 。
4)根据轴线桩,用经纬仪将墙、柱的轴线投到龙门板顶面上,并钉小钉标明,投点容差为±5mm 。
5)用钢尺沿龙门板顶面检查轴线钉的间距,相对误差不应超过1/2000。
经检核合格后,以轴线钉为准,将墙宽、基槽宽标在龙门板上,根据龙门板上的标志点进行测量定位。
2.基础施工测量(1)基槽抄平为了控制基槽的开挖深度,在基坑清槽前,应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩,在木桩上引测同一标高的标点,以便根据标高拉线控制坑基底标高。
清槽完后,经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.(2)基础定位基础垫层混凝土浇筑好后,根据龙门板上的轴线钉,用经纬仪把轴线投测到垫层上,然后在垫层上用墨线弹出基础边线(3)底板轴线的测量底板垫层混凝土浇筑好后,根据施工图,在垫层上投测中心线,根据中线点弹出墨线,绘出底板的外皮尺寸线,然后支模,绑扎钢筋。
要用水准仪在钢筋上引测同一标高的标点,拉上通线,在浇筑底板混凝土时,控制底板混凝土的标高。
(4)基础模板的测量在底板混凝土浇筑好以后,根据施工图和定位桩,在底板上放出剪力墙和基础、柱子的中心线,并弹墨线标明,用为支模的依据。
工程施工中测量放线步骤
![工程施工中测量放线步骤](https://img.taocdn.com/s3/m/7c5053dfdbef5ef7ba0d4a7302768e9951e76ebe.png)
工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作,它直接影响到整个工程的质量和进度。
在工程施工过程中,测量放线工作是必不可少的一项工作,它直接影响到整个工程的质量和进度。
本文将重点介绍工程施工中测量放线的步骤和注意事项,以便工程施工人员能够正确、快速、准确地完成测量放线工作。
一、前期准备1.了解工程图纸:在进行测量放线工作之前,工程施工人员必须对工程图纸有一定的了解,熟悉和掌握图纸的图例、比例尺、坐标体系等内容,以便顺利进行测量放线工作。
2.准备测量工具:进行测量放线工作需要使用一系列的测量工具,包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。
3.确定测量放线起点:在进行测量放线工作之前,必须确定测量放线起点,通常情况下,起点选择在工程的主要控制点上,如转角点、立柱、基桩等处。
二、测量放线的步骤1.确定放线方向:确定放线方向是测量放线工作的第一步,通常情况下,放线方向选择在工程图纸上的主要控制线上,如建筑物的外墙线、主要隔墙线等。
2.确定放线的长度:根据工程图纸上的尺寸和比例尺,确定放线的长度,使用测量尺或测距仪进行测量。
3.放线工具的使用:使用放线器和划线墨线进行放线,首先在起点处确定放线的方向和长度,然后在目标点处用铅锤和划线墨线进行标记。
4.检查放线的准确性:在进行放线工作之后,必须对放线进行检查,确保放线的准确性,包括放线的方向、长度和位置是否符合工程图纸要求。
5.调整放线位置:如果发现放线的位置有偏差,必须及时进行调整,使用放线器和划线墨线重新进行放线工作。
6.做好放线记录:在进行放线工作之后,必须做好放线记录,记录放线的位置、方向、长度等信息,并在工程图纸上进行标注。
7.测量放线的安全注意事项:在进行测量放线工作时,必须注意安全,必须穿戴好安全帽、安全鞋等防护用具,确保自己的安全。
三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作,确保放线的准确性。
2.在进行放线工作时,必须严格遵守安全操作规程,保证工作人员的人身安全。
测量放线交底

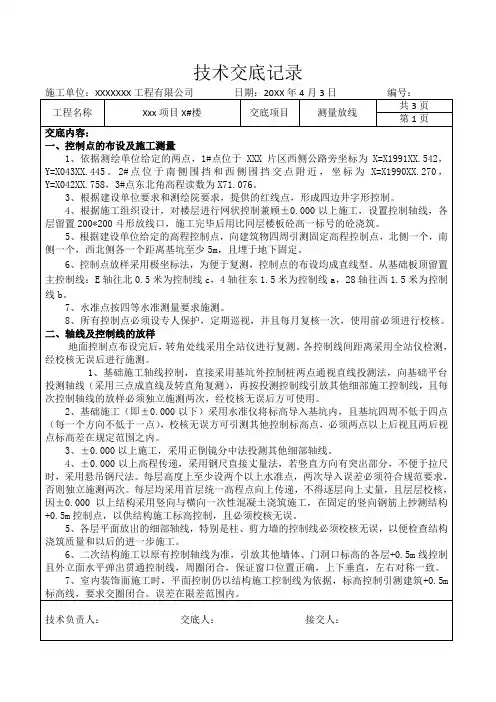

![测量放线交底](https://img.taocdn.com/s3/m/f8bd3b05a9956bec0975f46527d3240c8447a1dd.png)
测量放线
共3页
第3页
交底内容:
四、仪器保养和使用制度
1、仪器实行专人负责制,建立测量仪器管理台帐,由专人保管、填写。
2、所有测量仪器必须每年校准检定一次,在仪器上粘贴校准状态标识,具备合格的计量检定证书,并由项目部测量负责人每半月一次进行自检。
3、仪器必须置于专业仪器柜内,仪器柜必须干燥、无尘土。
3、到现场放样前,必须先熟悉图纸,对图纸技术交底中的有关尺寸进行计算、复核,制定具体的方案后方可进场。
4、所有测量人员必须熟悉控制点的布设,并随时巡视控制点的保存情况,如有破坏应及时汇报。
5、测量人员应了解工程进度情况,经常同有关领导和有关部门进行业务交流。
6、经常与专业测量人员保持联系,及时掌握图纸变更、洽商,并及时将变更内容反映到图纸上。
3、根据建设单位要求和测绘院要求,提供的红线点,形成四边井字形控制。
4、根据施工组织设计,对楼层进行网状控制兼顾±0.000以上施工,设置控制轴线,各层留置200*200斗形放线口,施工完毕后用比同层楼板砼高一标号的砼浇筑。
5、根据建设单位给定的高程控制点,向建筑物四周引测固定高程控制点,北侧一个,南侧一个,西北侧各一个距离基坑至少5m,且埋于地下固定。
2、本建筑物施工时沉降观测点的精度要求和观测方法,如下表所示。
沉降观测点的精度要求和观测方法
等级
高程中误差(mm)
相邻点高程中误差(mm)
观测方法
往返较差、附和或环线闭合差(mm)
±0.5
±0.3
按国家一等精密水准测量;精密液体静力水准测量
≤0.30
3、沉降观测点设置
按图纸设计布置沉降观测点(见设计图纸)。
2、基础施工(即±0.000以下)采用水准仪将标高导入基坑内,且基坑四周不低于四点(每一个方向不低于一点),校核无误方可引测其他控制标高点,必须两点以上后视且两后视点标高差在规定范围之内。
工程测量放线施工方案
![工程测量放线施工方案](https://img.taocdn.com/s3/m/e425fe5ecd7931b765ce0508763231126edb77fd.png)
工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展,工程测量放线施工成为了建筑工程中不可或缺的部分。
它是保证工程准确、高效进行的重要环节,也是建筑工程质量的保证。
在工程测量放线施工中,首先需要根据设计图纸确定放线的位置和方向。
然后,进行地面标志、测点设置等工作,确保施工的准确性。
在实际施工过程中,可以结合GPS定位、激光测
距仪等现代化测量工具,提高放线的精确度和效率。
同时,工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。
这就需要测量师要具备丰富的实践经验和灵活的应变能力,能够根据实际情况做出及时的调整和决策。
在实际操作中,还需严格遵守相关的施工规范和安全操作要求,确保测量过程中的安全和质量。
综上所述,《工程测量放线施工方案》是建筑工程中一项重要的工作,并且需要严谨、细致地进行。
只有通过科学规范的放线施工,才能确保建筑工程的质量和进度。
室内装饰测量放线专项方案
![室内装饰测量放线专项方案](https://img.taocdn.com/s3/m/2251f92224c52cc58bd63186bceb19e8b8f6ec29.png)
室内装饰测量放线专项方案(一)放线作用只有有效地将各分项工程的施工误差控制在允许范围值内,才能够保证最终整体的施工观感质量。
首先就是在施工现场将各分项工程的准确完成位置做出明确标注,标注的方法就是放线。
各类线型就是控制各分项工程施工误差现场最直观的标尺,是各分项工程施工和检查的依据,每一种线型都不只是控制本道工序的施工误差,它们对与该工序相连的后续各项工序的最终质量都有保障作用。
所以,放线是室内装修进场以后需要做的第一项最基础的工作。
(二)多次放线部位、方法1.水平、轴向基准线是整体工程水平标高、轴向最基本控制线型,室内装修水平线必须与土建、外装、门窗使用同一条控制线,否则将在窗口、门入口、楼梯间等处出现标高误差,这种误差数值不会太大,但却很难弥补。
具体做法是:(1)由土建总包单位向最先进场的外装或门窗分包在每一层提供一个标高、轴向基准点。
(2)该分包单位以这一点作为这一层的水平线、轴线的放线标准点进行放线。
(3)放完以后,与原有土建水平线、轴线进行复核、调整,双方调整无误后,进行交接,并将水平线弹到原结构墙体或结构柱上,该线就作为土建、外装、门窗、内装施工的唯一水平基准线和轴向基准线。
(4)室内装修单位进场后,根据土建总包单位提供的每层基准点,对这条线进行二次复核。
(5)根据复核结果,对出现的误差均在本层范围内做局部微调解决,整体楼层水平标高线不再做调动。
(6)将该层所有水平线弹到每一道结构墙以及二次结构墙体上。
2.墙面完成面线是墙面装饰面层的最终完成面线,包括乳胶漆、壁纸、石材、瓷砖、镜面、木饰面等各种装饰材料的墙面最终完成面线。
这条线是用来控制墙面各种装饰面层和基层的施工总厚度,这个总厚度是指从墙体结构层至最终装饰面层之间的尺寸。
有效地控制墙面的装饰施工厚度,一方面可以保证与该墙面相连的固定家具或门的安装尺寸的标准化,固定家具或门的安装尺寸标准化程度越高,其在车间工厂化加工的程度就越高,加工误差就越小,在现场安装的精密程度也就越高,从而就对固定家具或门的安装质量起到一个预先保障作用;另一方面可以控制墙面上各种电气线盒和给排水管线的埋深深度,从而对电器面板和洁具龙头的安装质量起到一个预先保障作用(各种装饰面层施工厚度标准值见附表)。
装饰装修工程测量放线施工方案
![装饰装修工程测量放线施工方案](https://img.taocdn.com/s3/m/a9292c4e77c66137ee06eff9aef8941ea66e4b4a.png)
装饰装修工程测量放线施工方案本工程的施工测量内容主要有:对建筑物的建筑高程检测、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、幕墙工程放线等。
为保证装饰装修工程的施工质量,做到结构安全、装修美观、业主满意。
在工程施工前应认真、细致的做好对土建结构的检查、测量工作,了解现状,确定地面、墙面、吊顶、幕墙等子分部工程的测量控制要点。
一、室内装饰装修测量方案1、施工准备(1)审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核,允许闭合差为±10N(N为测站数)。
(2)测量设备的选择:徕卡NA2精密水准仪,DZJ6激光垂准仪,SJ2激光扫平仪;钢卷尺(50 m);其他钢卷尺若干。
所配备的测量设备均须保证在有效期内。
2、基准线的测设(1)由于沉降等原因,首层地面标高可能与设计图纸不符,根据已校核的水准点,测设首层±0.000标高,并以此标高为基准进行标高的竖向传递。
(2)首层各段的标高控制点为三个,以利于闭合校差。
(3)标高的传递方式采用在楼梯间和窗口处进行传递,如下图所示。
悬吊钢尺传递高程其允许误差见下表。
高程传递允许偏差序号项目允许偏差备注1 层间误差±3㎜2 总误差±5㎜传递到各层的三个标高点应先进行校核,校差不得大于3㎜,并取平均点引测水平线。
(4)测设1m水平控制线:1m水平控制线的测设允许误差应符合下表的要求。
室内的1m水平线是控制地面标高、门窗安装等项目的重要依据,在弹墨线时应注意墨线的宽度不得大于1mm。
防止误差扩大。
1m线允许偏差序号项目精度要求备注1 水平线(室内、室外)每3m两端高差小于±1㎜; 同一条水平线的标高允许误差为±3㎜2 铅垂线经纬仪两次投测校差小于2㎜1m线喷涂(5)用水准仪检测地面面层的平整度和标高时,水准仪的间距应符合以下要求:大厅应小于5m、房间应小于2m。
3、吊顶工程施工测量(1)根据已弹出的1m楼层水平控制线,用钢尺量至吊顶的设计标高,并在四周的墙上弹出水平控制线。
工程施工放线测量记录(3篇)
![工程施工放线测量记录(3篇)](https://img.taocdn.com/s3/m/b3e678660640be1e650e52ea551810a6f424c81d.png)
第1篇一、工程概况工程名称:XX项目施工单位:XX建筑工程有限公司测量依据:XX项目施工图、工程测量规范(GB50026-2007)测量日期:2021年X月X日使用仪器:全站仪、水准仪、钢尺、测距仪等。
二、测量内容1. 施工放线测量(1)平面控制测量:本次放线测量以已建的平面控制点为基准,采用全站仪进行测量,对施工现场进行平面控制。
(2)高程控制测量:以已建的水准点为基准,采用水准仪进行测量,对施工现场进行高程控制。
2. 施工放样测量(1)建筑物定位:根据施工图,采用全站仪进行建筑物定位,确保建筑物位置准确。
(2)建筑物放样:根据定位结果,采用钢尺、测距仪等工具进行建筑物放样,确保建筑物尺寸准确。
(3)轴线放样:根据建筑物定位和放样结果,采用全站仪进行轴线放样,确保轴线位置准确。
(4)标高控制:根据水准点高程,采用水准仪进行标高控制,确保建筑物标高符合设计要求。
三、测量方法1. 平面控制测量(1)采用全站仪,按照《工程测量规范》的要求,对施工现场进行平面控制。
(2)以已建的平面控制点为基准,采用坐标法进行测量,确保测量精度。
2. 高程控制测量(1)采用水准仪,按照《工程测量规范》的要求,对施工现场进行高程控制。
(2)以已建的水准点为基准,采用闭合水准路线进行测量,确保测量精度。
3. 施工放样测量(1)建筑物定位:采用全站仪,按照《工程测量规范》的要求,对建筑物进行定位。
(2)建筑物放样:采用钢尺、测距仪等工具,按照施工图要求,对建筑物进行放样。
(3)轴线放样:采用全站仪,按照轴线定位结果,对轴线进行放样。
(4)标高控制:采用水准仪,按照水准点高程,对建筑物标高进行控制。
四、测量结果1. 平面控制测量:平面控制点精度达到±5mm。
2. 高程控制测量:高程控制点精度达到±3mm。
3. 施工放样测量:建筑物定位精度达到±10mm,建筑物放样精度达到±5mm,轴线放样精度达到±5mm,标高控制精度达到±3mm。
测量放线施工方案
![测量放线施工方案](https://img.taocdn.com/s3/m/9d90604ab14e852458fb57e5.png)
测量放线施工方案本工程施工测量内容主要包括:平面控制测量,高程控制测量,施工放样,轴线与标高的竖向引测,沉降观测,建筑物垂直度与几何尺寸控制等。
一、施工测量重点及难点:1、高层结构垂直度测量:高层结构始终处于摆动状态,结构本身的弯曲变形会对全高垂直度测量产生多大的影响很难确定,难以测量全高垂直度,2、轴线传递要求精度高:因建筑和装修要求精度较高,尤其是高速电梯安装及核心筒的放样对测量精度要求亦高,施工中轴线传递误差为+5mm,细部轴线放样允许误差为±2mm,精度要求高施测难度大。
3、高空作业难度大:受日照、风力、摇摆等不利因素的影响,仪器观测时受外界干扰严重,影响测量精度。
二、施工测量关键技术:㈠采用GPS定位子系统检核内控点:利用GPS相邻点间无须通视等自身优点,采用静态观测方法。
地面设两个基准站,在施工面摆一个测站,根据所测数据掌握大楼的摆动以及坐标情况,综合激光铅垂仪引测的点位坐标平差达到理想效果。
㈡NIVEL200测斜子系统监测建筑物垂直度:倾斜测量系统由高精度的双轴测斜仪、无线wlan网络及GeoMs软件组成,测斜仪随高层施工逐步布设,每监测层布设5个观测点,观测点埋设在核心筒电梯井剪力墙上以防止破坏,每个观测点的测斜仪通过wlan网络系统与办公室的计算机相连接根据GeoMs软件进行处理,对住院楼主体的倾斜情况实行实时监测,根据记录的观测数据计算出垂直轴线偏移的X值和Y值。
三、施工测量程序㈠准备工作:1、测量仪器的配备:GPS 接收机控制点静态观测、楼层摇摆周期观测水平:5mm+0.5ppm垂直:10mm+0.5ppm双轴测斜仪主体垂直度监测±O.2弧分全站仪坐标测量、施工放样0.5"1mm+1ppm 激光铅垂仪控制点的竖向投递1/100000精密水准仪高程引测、沉降观测±0.7mm/km铟钢尺控制测量、沉降观测计量部门检定合格50m钢卷尺施工测量1mm标线仪装饰装修、引测标高3条线备的管理执行ISO10012管理体系标准。
工程定位测量放线记录范本
![工程定位测量放线记录范本](https://img.taocdn.com/s3/m/f9c8be39eef9aef8941ea76e58fafab068dc446f.png)
工程定位测量放线记录范本工程定位测量放线记录范本项目名称:XXXX工程工程地点:XXXXXX测量日期:XXXX年XX月XX日测量者:XXX一、工程概况该工程位于XXXX地区,包括XXX部分,总面积约XXX平方米。
本次放线测量是为了准确确定工程的位置,确定工程范围及标示地面控制点,为后续施工提供参考依据。
二、测量工具与仪器1. 测距仪:使用XXXX型号测距仪进行测距。
2. 放线工具:使用钢尺、放线线、镜尺等进行放线。
3. 其他工具:铁锤、记号笔、纸张等。
三、测量方法1. 准备工作在开始放线测量前,先确定放线的起点和基准线,然后在基准线上设定起始点,并沿基准线作正交线,确定工程范围。
场地中有许多树木和障碍物,需要在放线过程中做好标记,确保放线的准确性。
2. 放线过程(1)首先确定起点和基准线,将起始点标记在基准线上;(2)沿基准线方向,设置一系列的控制点,用铁钉固定在地面上;(3)根据工程图纸和控制点,进行纵向放线;(4)根据工程图纸和控制点,进行横向放线;(5)利用放线工具,进行标记,并核对所有放线点的准确性;(6)记录下放线坐标信息。
四、测量结果记录放线结果如下:1. 基准线位置:基准线起点坐标(X1,Y1),基准线终点坐标(X2,Y2);2. 纵向放线结果:根据工程图纸,测量并记录下所有纵向放线点的坐标;3. 横向放线结果:根据工程图纸,测量并记录下所有横向放线点的坐标;4. 其他关键放线点的坐标记录。
备注:以上均为相对坐标,根据要求可将相对坐标转化为绝对坐标。
五、存在问题及处理措施在放线过程中,遇到以下问题:1. 地面不平整导致放线时高差较大;2. 树木较多,视线不好;3. 部分控制点被障碍物遮挡。
处理措施如下:1. 使用借尺补偿法处理高差较大的问题;2. 将树木进行标记或清理视线;3. 对被遮挡的控制点进行高程测定。
六、测量总结通过对工程的定位测量放线,确保了工程施工的准确性和良好的起点。
建筑工程测量放线五步放线法(共47张PPT)
![建筑工程测量放线五步放线法(共47张PPT)](https://img.taocdn.com/s3/m/a8eab145ff4733687e21af45b307e87101f6f8ae.png)
3、此图轴线是国家博物馆的理论尺寸, 以理论数据,这些线都是由x、y轴 平行过来的主控线。
4、土建提供的主控线平移至门中为金螳螂 主控线,以主控线复出轴线,再从轴线 减一米,定墙体。
案例2:国家应急新闻指挥中心工程坐标线的确认一
建筑物外景
主要阅读这些图纸的建筑总平面图,周围的环境,以及是定位的已知 条件,如红线定位(外幕墙装饰主高);方格网定位(红线方格网是 确认该建筑的位置)总平面图方格网是轴线位置,即柱子在网格交叉 位置,导线也称坐标线,也称总控线。
并看总说明以了解该建筑物的首层±0.00的绝对标高值数(限高以±0.00 开始)。
建筑工程测量放线五步放线法文档ppt
一、什么叫五步放线施工法
装饰施工单位中标以后,进场与土建单位移交的轴 线或主控制线以及各楼层标高控制线。结合各层建筑总 平面图,在现场分五个阶段草测的步骤叫做五步放线法 。围绕五步放线进行施工故叫做五步施工法。
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平面总 平面图上理论尺寸与现场实际是否相符合。现场是 否有其他障碍物等。通过核对,并记录在总平面图 上,为深化图纸调整平面图,掌握了第一次实际数 据。为设计师调整和确认设计方案提供了可靠的依 据。避免仓促上阵所引起的不良后果。特别是工期 特别紧的项目能缩短工期。
1)、仪器: 经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、
7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。
2)、工具: 墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料: 大锤、小锤、铁楸、木工板、150*150*3铁板、30*30*3角铁、
Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头,冲击钻、电焊机、切割机等 都用于放线定固。
测量放线施工方案
![测量放线施工方案](https://img.taocdn.com/s3/m/46638a5b54270722192e453610661ed9ad5155e3.png)
测量放线施工方案一、本工程施工测量的特点1.本工程地下室轴线众多,轴线投测精度要求高。
2.本工程对控制网精度要求高。
必须布设分级控制,才能保证整个工程点位的相对精度,同时确保各施工区域的准确衔接。
3.现场内施工机械与人员相对集中,控制网的建立与保护难度大。
二、施测准备1.人员组织根据本工程施工测量的工作量和工作难度,以及施工规范技术要求,进行人员组织安排,并对所有施测人员进行:专业技术交底、安全技术培训、环保培训等。
2.测量设备施工用测量仪器须严格按照有关规定、规程进行检定,不得有未检定或超过有效期、或检定不合格的计量器具在现场使用。
全站仪、经纬仪、水准仪、50m钢尺需经市级计量检定部门进行检定;对于测力计、盒尺、水平尺等普通计量器具应按照企业的相关规定进行自检。
工程开工前对所有仪器进行检测,向监理和建设单位提供全部测量仪器计量检定单位检定的合格证书,测量设备的管理执行ISO10012管理体系标准。
3.会审图纸、学习规范:组织测量人员会审图纸,了解建筑物总体布局,掌握结构特点及工艺流程,对重要点位的坐标,轴线尺寸,标高关系进行验核。
学习《工程测量规范》、《建筑变形测量规范》相关章节,掌握施测技术要求及限差要求。
4.现场勘查:交接桩位:与建设单位进行平面控制点和水准点的交接工作。
要求所有桩位必须现场确认,索取点之记和成果表,填写交接桩记录。
5.复核测量:对起始的平面控制桩和水准点进行复核测量,测量方法及精度与原等级测量的技术要求相同。
6.建立施工测量专用电子版图纸:依据设计图纸中的坐标和高程系统,用AutoCAD制作建筑物平面图和轴网图及主要节点剖面图,形成电子版图纸。
成图后点取主要点的坐标和高程进行手算验核,确保电子版图纸准确性,为整个施工过程测量工作提供可靠的点位坐标和高程。
三、控制测量要求1.平面控制测量:1.1按照由整体到局部先控制后细部逐级控制的原则,本工程拟布设三级控制网。
1.2布设平面控制网首先根据设计总平面图,现场施工平面布置图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
X项目测量放线施工方法
某项目测量放线施工方法
一、根据图纸及现场实际情况,对各流水段进行网状控制,兼顾+0.000以上施工,测试控制轴线2轴、3轴、9轴、15轴、19轴、B轴、E轴、J轴、M轴;根据测绘院提供水准点向施工现场内引高程控制点,距离基坑至少15m。
控制点放样采用方向交汇法,按照导线施测,所有控制点设专人保护,且每月复核一次,使用前必须进行校核。
二、采用电子经纬仪,用采用方向交汇法投测各轴线的两端点测设轴线。
三、钢尺量距时要求采用标准拉力50N,季节复检时,根据气温情况进行温度校正。
对悬空和倾斜测量,应在满足限差要求的情况下视具体情况考虑垂直及倾斜改正。
要求每层轴线距离用引测轴线法进行校对。
四、标高抄测采用S2水准仪,视距差控制在20mm内,均以控制水准点作后视,并作往返闭合。
五、楼梯间放线扣除面层部分,放出详细平面、标高及砼面层控制线;以控制轴线及上下贯通线控制垂直偏差,外墙立面窗口两侧控制线从上到下弹通线,逐层上引控制。
六、所有测量仪器及工具定期由区以上技术监督局鉴定,合格后方可使用。
七、沉降观测:(由建设单位直接委托有资质单位)沉降观测点按施工图设计位置布置。
当浇筑完底板砼,即在底板上埋设临时观测点,待观测点稳定后及时进行观测,地下室施工完后,将临时观测点移至+0.000时,按规定埋设永久性观测点,然后每施工一层,复测一次,直至竣工。
工程竣工后,第一年观测四次,第二年观测二次,第三年观测一次,至下沉量不大于1mm/100d停止观测。
沉降观测点等级按三等,观测方法为二等水准测量。
(具体详见《施工测量方案》)
感谢您的阅读!。
