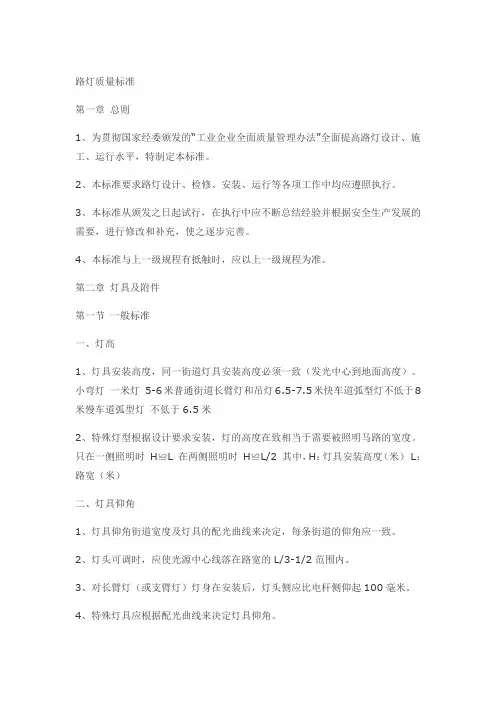

路灯灯杆行业企业标准

路灯灯杆行业企业标准集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

路灯灯杆行业企业标准

Q/KKAW001-2004

道路灯杆

Q/KKAW001-2004

目录

一、前言

1、范围

2、规范性引用文件

3、锥形管

4、焊接

5、镀锌

6、喷塑

7、几何精度检验

8、安装

9、标志

10、包装、运输及安装

11、安装基础

Q/KKAW001-2004

道路灯杆

1、范围

本标准规定了道路灯杆材料质量、几何尺寸、检验方法。本标准适用于道路灯杆的生产、检验。

2、规范性引用文件

下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB700-88 GB2975

Q/WG（RZ）07-99 GB228

GB232

GB247

3、锥形管

原材料为Q235热轧钢板，符合Q/WG（RZ）07-99标准。

锥形管主要尺寸

底座尺寸

字母表示

DB-单臂 SB-双臂 GG-高杆

4、焊接

焊接锥形管采用自动埋弧焊接。

焊接要求表面光洁，焊缝饱满，焊缝高出表面不大于2mm。

5、镀锌

采用热浸式镀锌

镀层均匀，厚度不小于0.06mm。

6、喷塑

采用静电喷塑粉，燃油热风炉固化。

喷塑前对镀锌杆全面打磨，使之平整、光洁。

喷层均匀、牢固，喷涂厚度不小于0.06mm。

7、几何精度检验

8、安装

6-8米灯杆地笼直径不小于Φ，深。

12米以下灯杆螺杆直径M20×4根，用30×3扁钢连成整体并用δ=3钢板定位，用#字形扁钢将地笼固定，然后捣制混凝土。

安装必须牢固，接地线路稳妥、可靠。

9、标志

产品完工后装订产品标牌。

标牌注明厂名、产品名称、出厂日期、地址、联系电话。

10、包装、运输及储存

电杆采用包装纸、塑料袋、草绳或按客户要求包装。

运输应防水淋湿，摆放整齐，垫放软包装，防止表面损伤。10. 3储存应放在室内阴凉处，避水、避潮，防止爆晒，堆码整齐。

11、安装基础

灯杆高度9米（含9米）以下，采用1号基础图规定尺寸。

灯杆高度10米—12米，采用2号基础图规定尺寸。

灯杆高度12米（含12米）以下，酌情采用3、4号基础规定尺寸。

混凝土标号必须保证C20，基础浇筑后12天以上方可进行安装，混凝土基础周围必须夯实。

基础的深度一般为灯杆高度的1/6-1/8，，长宽根据你路灯的灯型而定了，一般的是600mm-800mm见方的。，另外基础应该有4条预埋螺丝（最小不能低于M20），螺丝预埋尺寸一般是600mm-800mm，别忘了加上预埋PVC套管。至于它的倾覆抗性，首先统计你们那里的一年中的平均风速，这个可以去气象局查，然后计算出灯杆的风压再加上灯杆本身的扭矩，这样就可以知道它的基础应该承受的大概应力，再下来实际测量当地的地质报告，就能具体的知道路灯基础周围所需的强度了，至于怎么处理，最简单的就是做三七灰土了

路灯基础一般按路灯高度来定即长宽是路灯高度的8%,深度取10%。具体要根据当地的地质结构状况做适当调整

基础施工说明 8米路灯为例

1 螺栓

地脚螺栓采用16优质钢材（A3）加工而成，总长度

750mm，顶端放50mm—M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm，整个基础共4根M16螺栓。

用6圆钢将4根螺栓焊接成正方形,对角中心距为280。

上端螺牙应统一超出水平面50mm，螺牙应用电工用黑胶布裹好，以防水泥浆砂粘上，不便拧固螺母。螺栓下端弯向一致对外。

2 钢筋网与混凝土

此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。

水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于C18（200kgf/cm2），地基要注意施工保养。

本基础埋置深度为1100mm，基础顶面应和水平面一致。

3 避雷接地装置与电缆穿线管

避雷接地极采用1根40×δ4mm的扁铁条，上端打的孔，并且连接绝缘铝线，两端用扎头扎好，扎头孔径为，接地扁

铁条放在基础中间130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽。接地电阻应小于10Ω。电缆穿线管50以上，可用PVC管，也可用镀锌钢管以

R180弯折而成。

4 其它事项

本基础适用于地基承载力设计值f≥60KPa（f≥6tf/m2）和最大风力不超过11级的地区，但在山区和f<60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定，本公司提供的“基础构造配筋示意图”仅供参考。本基础应征得土建部门认可后，才能施工。
