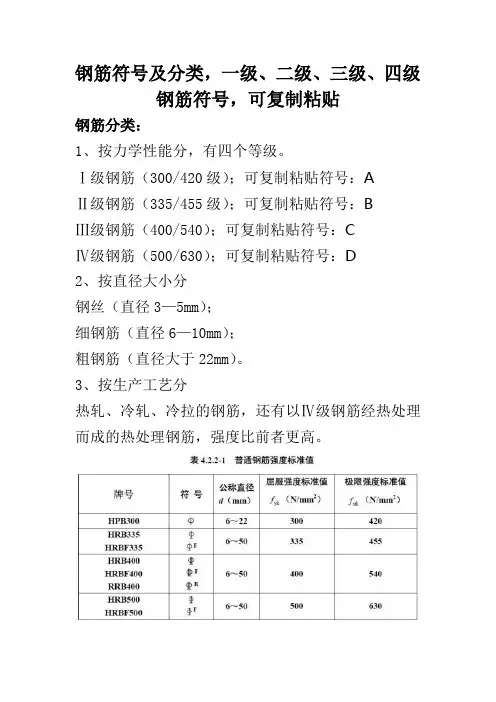

钢筋符号大全

热扎钢筋等级和直径符号强度等

级代号外形钢种

公称直径

mm

符号主要用途常用材料

HPB235 光圆低碳钢8--20 非预应力Q235

HRB335

月牙肋

合金钢6--50

非预应力、预应力

20MnSi

HRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV

钢筋的标注

在图样中一般采用引出线的方法，具体有以下两种标注方法：

①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距

3Ф20：Ф8 @ 200：

3：表示钢筋的根数

Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

一般钢筋的表示方法

名称图例名称图例名称图例

钢筋

断面

带直钩

的

钢筋端

部

半圆形弯

钩

的钢筋塔

接

无弯钩的

钢筋端部

带丝扣

钢筋端

部

半直钩的

钢筋端部

半圆形弯

钩

的钢筋端

部

无弯钩

的

钢筋塔

接

套管接头

常用构件的代号

序

号

名称代号

序

号

名称代号序号名称代号

1 板 B 15 吊车梁DL 29 基础J

2 屋面板WB 16 圈梁QL 30 设备基础SJ

3 空心板KB 17 过梁GL 31 桩ZH

4 槽形板CB 18 连系梁LL 32 柱间支撑ZC

5 折板ZB 19 基础梁JL 33 垂直支撑CC

一、箍筋表示方法：

⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：

⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）

⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：

⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）

⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。

五、标注示例：

KL7（3）300×700 Y500×250

φ10@100/200(2) 2Φ25

N4Φ18

（-0.100）

4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□

4Φ25 2Φ25 4Φ25

300×700

N4φ10

KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

Y500×250 表示梁下加腋，宽500，高250。

N4Φ18 表示梁腰中抗扭钢筋。

φ10@100/200(2) 2Φ25 表示箍筋和架立筋。

-0.100 表示梁上皮标高。

钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。

为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层（图3.3.3）。根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10～15mm。

正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)

通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋

贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。

支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。
