PLC控制系统实验指导书(三菱)(精)
三菱FX2N系列PLC实验指导
三菱FX2N系列PLC实验指导编写人：朱文艺实验设备及编程软件介绍一. 实验设备配置⒈可编程序控制器（PLC）三菱FX2N—48MR （FX0N—40MR） 1台⒉通讯电缆1根⒊PLC教学实验装置 1台⒋微机 586以上、WIN95或98、ROM-16M 1台⒌编程软件包 FXGP/WIN—C 1套⒍连接导线若干二．设备介绍⒈PLC 三菱（MITSUBISHI）FX2N—48MR该可编程序控制器是由电源+CPU＋输入输出+程序存储器（RAM）的单元型可编程序控制器。
其主机称为基本单元，为主机备有可扩展其输入输出点的“扩展单元（电源+I/O）”和“扩展模块（I/O）”，此外，还可连接扩展设备,用于特殊控制。
⒉PLC教学实验系统PLC教学实验系统由实验装置、PLC、微机三部分构成，如图1所示。
微机用于编程、提供界面，使编程、调试更加方便。
PLC教学实验系统流程:PLC教学实验系统微机图1 PLC教学实验系统分析被控对象编程输入程序连接实验线路运行PLC 程序（运行实验辅助程序）观察现象。
⒊设备连接首先将通讯电缆（SC—09）的9芯型插头插入微机的串行口插座（以下假定为端口2，此工作由实验室完成），再将通讯电缆的圆形插头插入编程插座，打开开关即可工作。
三．FXGP-WIN-C编程软件的应用⒈FXGP-WIN-C编程软件的界面介绍见图2.2.菜单操作：FXGP-WIN-C（以下统一用简称FXGP）的各种操作主要靠菜单来选择，当文件处于编辑状态时，用鼠标点击想要选择的菜单项，如果该菜单项还有子菜单，鼠标下移，根据要求选择子菜单项，如果该菜单项没有下级子菜单，则该菜单项就是一个操作命令，单击即执行命令。
d h LLKJHHHHeKKfg图2 FXGP-WIN-C编程软件的界面界面说明：a当前编程文件名,例如标题栏中的文件名untit101b菜单: 文件（F）、编辑（E）、工具（T）、 PLC、遥控（R）、监控/测试（M）等等。
可编程控制器指导书(三菱)
实验十四Y/△换接启动的模拟控制一、实验目的用PLC构成Y/△换接启动控制系统二、实验内容1．控制要求按下启动按钮SB1,电动机运行，U1，V1，W1亮，表示是Y型启动，2s 后，U1，V1，W1灭，，U2，V2，W2亮表示△型启动。
按下停止按扭SB2，电动机停止运行。
2．I/O分配输入输出起动按钮：X0 U1：Y0 U2：Y3停止按钮：X1 V1：Y1 V2：Y4W1：Y2 W2：Y5 3．按图所示的梯形图输入程序。
图14-1 Y/△换接启动控制示意图三、Y/△换接启动控制语句表0 LD X000 6 ANI Y005 12 SP K20 18 OUT Y0041 OR Y000 7 OUT Y000 13 19 OUT Y0052 AND X001 8 OUT Y001 14 LD T0 20 END3 ANI T0 9 OUT Y002 15 OR Y003 214 ANI Y003 10 LD Y000 16 AND X001 225 ANI Y004 11 OUT T0 17 OUT Y003 23四、Y/△换接启动控制梯形图实验十五五相步进电机的模拟控制一、实验目的用PLC构成五相步进电机控制系统二、实验内容1．控制要求按下启动按钮SB1,A相通电（A亮）→B相通电（B亮）→C相通电（C 亮）→D相通电（D亮）→E相通电（E亮）→A→AB→B→BC→C→CD→D→DE →E→EA→A→B……循环下去。
按下停止按扭SB2，所有操作都停止需重新起动。
2．I/O分配输入输出起动按钮：X0 A：Y1 D：Y4停止按钮：X1 B：Y2 E：Y5C：Y33．按图所示的梯形图输入程序。
图15-2 五相步进电机梯形图实验十六三相步进电机的模拟控制一、实验目的用PLC构成三相步进电机控制系统二、实验内容1．控制要求当钮子开关拨到单步时，必须每按一次起动，电机才能旋转一个角度；当钮子开关拨到连续时，按一次起动，电机旋转，直到按停止；当钮子开关拨到三拍时，旋转的角度为3度；当钮子开关拨到六拍时，旋转的角度为1.5度；当钮子开关拨到正转时，旋转按顺时针旋转；当钮子开关拨到反转时，旋转按逆时针旋转；当单步要转到连续，可以通过停止也可以直接转换；(通过编程)当连续要单步连续，可以通过停止也可以直接转换；(通过编程)当三拍要转到六拍，可以通过停止也可以直接转换；(通过编程)当六拍要转到三拍，可以通过停止也可以直接转换；(通过编程)当正转要转到反转，可以通过停止也可以直接转换；(通过编程)当反转要转到正转，可以通过停止也可以直接转换；(通过编程)2．I/O分配输入输出起动：X0 A1,A2,A3：+24V(主机)停止：X1 A2：Y2单步：X6 B2：Y3连续：X7 C2：Y4三拍：X4六拍：X5正转：X2反转：X3三、三相步进电机控制语句表四、三相步进电机控制梯形图图16-2 三相步进电机梯形图图16-2 （续）实验十七水塔水位的模拟控制一、实验目的用PLC构成水塔水位控制系统二、实验内容1．控制要求按下SB4，水池需要进水，灯L2亮；直到按下SB3，水池水位到位，灯L2灭；按SB2，表示水塔水位低需进水，灯L1亮，进行抽水；直到按下SB1，水塔水位到位，灯L1灭，过2秒后，水塔放完水后重复上述过程即可。
三菱PLC(温度PID)实验
三菱PLC(温度PID)实验指导书主讲:雷老师湖北祥辉电气自动化培训中心温度PID控制实验一、实验目的熟悉使用三菱FX系列的PID控制，通过对实例的模拟，熟练地掌握PLC控制的流程和程序调试。
二、实验设备1.THPLC-D型（挂箱式）实验装置一台2.FM-26温度控制挂箱一个（包含Pt100热电偶一个）3.计算机一台(或与FX0N系列PLC相配套的手持编程器一个)4.PC/PLC编程数据线一根5.实验导线若干三、接线“Pt100输入”接电热偶（注意补偿端的连线）；“加热指示”和“冷却风扇”接PLC 主机24V电源；“控制输入”接模拟量模块（FXon-3A）的IOUT和COM；“信号输出”接模拟量模块（FXon-3A）的VIN1和COM1。
四、实验原理(1)本实验说明本实验为温度PID控制的演示实验。
其中，系统中的Pt100为热电偶,用来监测受热体的温度，并将采集到的温度信号送入变送器，再由变送器输出单极性模拟电压信号，到模拟量模块，经内部运算处理后，输出模拟量电流信号到调压模块输入端，调压模块根据输入电流的大小，改变输出电压的大小，并送至加热器。
欲使受热体维持一定的温度，则需一风扇不断给其降温。
这就需要同时有一加热器以不同加热量给受热体加热，这样才能保证受热体温度恒定。
本系统的给定值（目标值）是受热体温度为50℃时的值，可以预先设定后直接输入到回路中；过程变量由在受热体中的Pt100测量并经温度变送器给出，为单极性电压模拟量；输出值是送至加热器的电压，其允许变化范围为最大值的0%至100%。
(2)理解FXon系列的PID功能指令FXon系列的PID回路运算指令的功能指令编号为FNC88,源操作数[S1],[S2],[S3]和目标操作数均为D，16位运算占9个程序步，[S1],[S2]分别用来存放给定值SV和当前测量到的反馈值PV,[S3]--[S3]+6用来存放控制参数的值,运算结果MV存放在[D]中。
可编程控制器指导书(三菱)

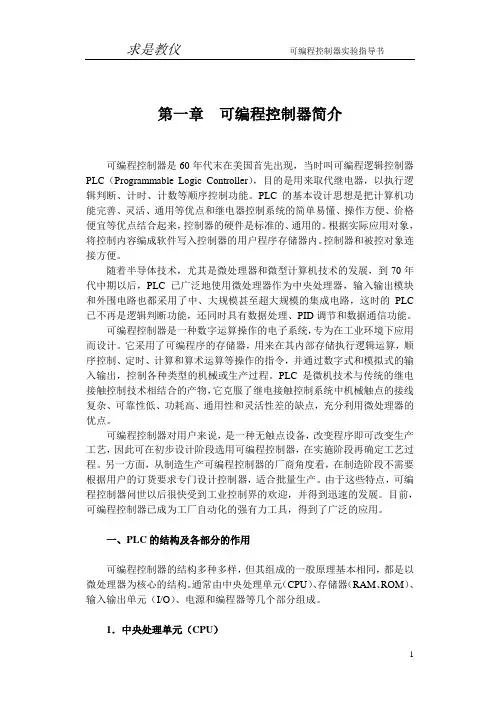

第一章可编程控制器简介可编程控制器是60年代末在美国首先出现，当时叫可编程逻辑控制器PLC（Programmable Logic Controller），目的是用来取代继电器，以执行逻辑判断、计时、计数等顺序控制功能。
PLC的基本设计思想是把计算机功能完善、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的。
根据实际应用对象，将控制内容编成软件写入控制器的用户程序存储器内。
控制器和被控对象连接方便。
随着半导体技术，尤其是微处理器和微型计算机技术的发展，到70年代中期以后，PLC已广泛地使用微处理器作为中央处理器，输入输出模块和外围电路也都采用了中、大规模甚至超大规模的集成电路，这时的PLC 已不再是逻辑判断功能，还同时具有数据处理、PID调节和数据通信功能。
可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用了可编程序的存储器，用来在其内部存储执行逻辑运算，顺序控制、定时、计算和算术运算等操作的指令，并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。
PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用微处理器的优点。
可编程控制器对用户来说，是一种无触点设备，改变程序即可改变生产工艺，因此可在初步设计阶段选用可编程控制器，在实施阶段再确定工艺过程。
另一方面，从制造生产可编程控制器的厂商角度看，在制造阶段不需要根据用户的订货要求专门设计控制器，适合批量生产。
由于这些特点，可编程控制器问世以后很快受到工业控制界的欢迎，并得到迅速的发展。
目前，可编程控制器已成为工厂自动化的强有力工具，得到了广泛的应用。
一、PLC的结构及各部分的作用可编程控制器的结构多种多样，但其组成的一般原理基本相同，都是以微处理器为核心的结构。
通常由中央处理单元（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源和编程器等几个部分组成。
PLC控制系统实验指导书(三菱)(精)
(a按步序号读出指令
或
例如要读出第10步的指令,其键操作步骤表示如下:
→
①②
(b按指令读出步序号
例如要读出PLF M100的键操作表示如下:
①②③
(c查找器件(操作数
或
例如查找器件C25的键操作表示如下:
①②③
3插入指令插入指令操作是先查到程序待插入的位置(即将光标移到该处,再在INS状态下插入指令或指针。
1.分析被控对象——>用手持编程器输入程序一—>连按实验线路——>运行PLC程序——>观察现象。
实验箱PLC手持编程器
2.分析被控对象——>用微机输入程序一—>连按实验线路——>运行P LC程序——>观察现象。
故
断
微机辅助软件
PLC数学实验箱简介
1. PLC与实验箱连接(厂家已连接好
PLC输入、接实验箱的输入端子INPUT(00…19
(3编程操作编程器能对用户程序进行清除、写入、读出、修改(插入、删除、监视等。
1程序写入(输入指令在写程序前,往往先将PLC内部存储器全部清除(清零,
即所有指令都为NOP。清零方法之一:
→
当编程器在写状态时,液晶显示“W►”。
基本指令写入(输入基本指令写入有三种方法:一是只有指令助记符,不带操作器件;二是有指令助记符和一个器件;三是有指令助记符和二个器件。它们操作如下。
电气与可编程控制器实验指导书
实验课是整个教学过程的—个重要环节.实验是培养学生独立工作能力,使用所学理解决实际问题、巩固基本理论并获得实践技能的重要手段。
一LC控制系统实验的目的和任务实验目的
PLC(三菱)仿真系统指导书
10
自控扎钢机
自控扎钢机仿真界面如下：
说明：1——气缸，2——活塞，3——钢板，4、8——传送带，5、7——指示灯，6——扎钢机，S1、S2—— 传感器的指灯（亮表示检测到信号，灭表示信号消失）。
实验原理见《FX2N 可编程控制器成套设备实训指导手册（A）》中的《自控扎钢机》； 单击“启动”按扭启动仿真设备； 单击“退出自控扎钢机仿真界面。
时，L1 亮，关闭 C，停止注入液体 C；PLC 的程序搅拌延时，D 打开，排出液体，液面下降； 3. 当液面低于 L1、L2、L3 时，L1、L2、L3 分别灭掉；最后 D 关闭,完成整个仿真过程。 单击“退出”按扭退出此仿真界面返回主界面。
18
三相电机顺序控制
三相电机顺序控制仿真界面如下：
PLC(三菱)仿真系统
软 件 说 明 书
亚龙科技集团有限公司
一、PLC仿真系统优点：
本软件采用 RS-232 串行口通信协议。通过 RS-232 通信口来采集 PLC 的 I/O 信号，并根据其信号的状 态进行相应的动画仿真。
在原先做 PLC 实验时，其控制对象都是由按比例做成的实物模型，再结合相应的钮子开关来改变 PLC （可编程控制器）的输入与输出状态，达到实验的效果。在做多个实验时，需要更换相应的模块，实物操 作时，实验者经常会误操作，导致实验失败。该仿真软件的匹配应用，可以很方便把仿真实验系统的各种 控制信号与 PLC（可编程控制器）进行反馈和联系，并由计算机根据 PLC（可编程控制器）发出的控制信 号自动进行动画仿真演示，从而大大提高了实验效率，同时也大大提高了学生学习 PLC（可编程控制器） 的兴趣。
11
自控成型机
《PLC技术》实验指导书
（（（（PLC技术实验指导书Xx 实践中心电子教研室2010 年9 月1 日实验要求1、实验前必须充分预习，完成指定的预习任务。
预习要求如下：1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。
2)完成各实验“预习要求”中指定的内容。
3)熟悉实验任务。
4)复习实验中所用仪器的使用方法及注意事项。
2、使用仪器和实验箱前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。
3、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。
4 、实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味) 应立即关断电源，保持现场，报告指导教师。
找出原因、排除故障，经指导教师同意再继续实验。
5、实验过程中需要改接线时，应关断电源后才能拆、接线。
6、实验过程中应仔细观察实验现象，认真记录实验结果所记录的实验结果经指导教师审阅签字后再拆除实验线路。
7、实验后每个同学必须按要求独立完成实验报告。
前言《PLC技术》课程，是一门实践性很强的技术课程，它要求有较强的编程及操作能力。
对巩固和加深课堂教学内容，提高学生实际工作技能，培养科学作风，为学习后续课程和从事社会实践工作奠定基础具有重要作用。
为提高学生实际动手操作能力，实验中心购置新型的 PLC控制技术实验台，并编写了这本相应的实验指导书。
学生经过实验训练，应能对所选 PLC机型相关的编程软件熟练使用；应掌握 PLC输入 / 输出端子与控制对象的连接方式，以及PLC与外接电源的连接方式；应学会PLC控制程序的调试、监控方法。
通过实验训练，掌握PLC的基本编程技能和操作方法，为今后从事自动控制领域的相关工作打下扎实的基础。
本实验指导书适用于日本三菱PLC的 FX1N或 FX2N机型 , 编程软件为 FXGP-WIN。
本实验指导书在编写过程中，闽南理工学院实践中心主任李梅审阅并提出宝贵意见，同时得到电子教研室林建华等老师的关心与帮助，在此谨致衷心地感谢。
PLC(三菱实验指导书)
NST-2301工业自动化综合控制实验装置（PLC）实验指导书一目录1实验模块 (3)2编程电缆 (3)3编程器的使用 (4)实验1电机单向全电压启动 (20)实验 2 电机正反转控制 (21)实验3电机Y-△降压启动 (22)实验4电机单向全电压启动 (23)实验5电机正反转控制 (23)实验6电机Y-△降压启动 (23)实验7抢答器实验 (24)实验8优先级判别实验 (24)实验9数值运算 (25)实验10闪烁灯光控制 (25)实验11发射灯光控制 (25)实验12流水灯光控制 (26)实验13红绿灯手动控制 (26)实验14红绿灯自动控制 (26)实验15红绿灯开闭时间可调控制 (27)实验16水池水位自动控制 (27)实验17水塔水位自动控制 (27)实验18自诊断水池水位自动控制 (28)实验19成型机半自动控制 (28)实验20成型机全自动控制 (29)实验21带计数成型机自动控制 (29)实验22轧钢机半自动控制 (30)实验23轧钢机全自动控制 (30)实验24带计数轧钢机自动控制 (31)实验25二种液体混合控制 (31)实验26三种液体混合控制 (32)实验27三种液体自动加热混合控制 (32)实验28自动装车控制 (33)实验29自动送料装车控制 (33)实验30带计数自动送料装车控制 (34)实验31邮件分捡控制 (34)实验32机械手控制系统 (36)实验33半自动皮带运输机 (36)实验34全自动皮带运输机 (37)实验35四层电梯控制 (37)实验36步进电机控制 (39)一硬件介绍NST-2301工业自动化综合控制实验装置，具有漏电保护装置和过流保护装置，提供了2组交流380V电源输出（1组采用插头输出，1组采用接线端子输出），2组交流220V 电源输出（1组采用插头输出，1组采用接线端子输出），2组直流24V电源输出，1组5V 可调直流电源输出，直流电源均有数字电表显示数值。
PLC实验指导书
实验一十字路口交通灯的模拟控制学院：专业班级：学生姓名：班级序号：实验日期：指导老师（签字）：一、实验目的熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，用PLC构成交通灯控制系统。
二、实验仪器与设备FX3U三菱可编程控制器主机挂箱、台式电脑、装配流水线/十字路口交通灯实验挂箱。
三、实验内容图1 十字交通灯控制示意图如上图1所示，十字交通灯模拟挂箱可分为4个区域，即电源区、I/0输入点区、I/O输出点区、指示灯区。
实验时，电源区接上PLC主机挂箱上的24V电源；I/O输入点接PLC的I/O输入口（即X0~X17口）；I/O输出点接PLC的I/O输出口（即Y0~Y17）；指示灯区会按I/O输出点区所接受到的信号进行显示，直接反映了梯形图程序的控制效果。
1.控制要求按下起动按钮SB后，南北红灯亮并维持10S。
在南北红灯亮的同时，东西绿灯也亮，到7S时，东西绿灯灭同时东西黄灯开始亮，3S后，东西黄灯灭、南北红灯灭，同时东西红灯亮，南北绿灯也亮。
南北绿灯亮7S后灭，南北绿灯灭后南北黄灯亮，3S后南北黄灯灭、东西红灯灭，同时南北红灯亮，东西绿灯亮，循环。
总的说来，遵照十字交通灯基本规则，绿灯亮7S，黄灯亮3S，红灯亮10S。
以上为本实验的最基本要求，感觉无压力的同学可在此要求下添加功能，如：通行绿灯亮到第5S之后开始变成闪烁，闪烁2S之后熄灭；通行绿灯亮0.5S之后相对应的通行车灯甲（模拟东西方向的车流）或乙（模拟南北方向的车流）开始亮，通行绿灯灭的同时相对应的通行车灯甲或乙也灭。
2.I/O分配输入输出起动按钮：X0 东西绿灯：Y0 南北绿灯：Y3东西黄灯：Y1 南北黄灯：Y4东西红灯：Y2 南北红灯：Y5甲：Y6 乙：Y73.梯形图设计4.调试并运行程序。
程序运行结果：指导老师现场验收签名：四、预习要求请按照控制要求预先设计好梯形图，并进行仿真测试，判断所设计的梯形图是否能实现控制要求的功能。
三菱PLC指导书
实训1 PLC控制单气缸往复运动一、实训目的：通过PLC控制气缸往复运动回路实训，要求学生熟悉三菱PLC的编程环境及编程指令，掌握三菱PLC的编程方法和调试步骤。
二、实训任务：根据气缸动作要求编制PLC程序来控制气缸往复运动。
三、实训设备：双面气动综合实训台、电脑和三菱PLC编程软件。
四、实训内容：根据实训题目的要求在电脑上完成PLC程序的编写，并调试程序，直到程序运行能完成题目要求的动作。
要求采用状态寄存器s，顺序流程控制的方法实现程序。
具体动作要求如下：1）按下启动按钮，气缸向右运行。
2）气缸向右运行到位后延时1秒。
3）气缸向左运行。
4）气缸向左运行到位后延时1秒。
5）气缸向右运行。
6）气缸向右运行到位后停止，等待。
五、实训操作步骤：1）分析控制任务，分配I/O点和地址；2）绘制PLC程序的功能流程图；3）开启电脑，打开编程软件并进入编程环境进行梯形图编辑；4）将编好的程序写入PLC，准备调试程序；5）根据I/O分配表的内容画出PLC的接线原理图，然后进行气动回路搭接和接线；6）进行程序调试，如果发现问题可修改程序。
并重新写入再调试，直到程序能完成预定的动作要求。
六、实训报告要求：1）根据实训提示，归纳总结PLC输入输出列表。
2）绘出能完成该实训所列要求的PLC推荐接线图3）绘制PLC程序的功能流程图。
4）绘出调试成功的PLC梯形图。
七、附录。
1、PLC输入输出分配表：现场器件内部寄存器地址说明现场器件内部寄存器地址说明输入SB1 X0 启动输出YA1 Y0 向右运行电磁阀SB2 X1 停止YA2 Y1 向左运行电磁阀SB3 X2 急停ST1 X3 汽缸左行程磁性开关ST2 X4 汽缸右行程磁性开关2、PLC的接线原理图：COM X0 X1 X2 X3X4COMY0Y1YA1YA224VSB1SB2SB3ST1ST2FX2N-32MR实训二 PLC控制双气缸顺序动作回路实训一、实训目的：通过PLC控制气缸顺序动作回路实训，要求学生熟悉三菱PLC的编程环境及编程指令，掌握三菱PLC的编程方法和调试步骤。
PLC(三菱实验指导书)-图文
PLC（三菱实验指导书）-图文I/O分配表：PLC输入点X0X1X2-X4输入外设启动按钮SB1停止按钮SB2L1-L3PLC输出点Y1-Y3Y4输出外设电磁阀Y1-Y2、Y4搅拌机电机M实验26三种液体自动混合控制控制要求：初始状态，容器是空的，电磁阀Y1、Y2、Y3和搅拌机均为OFF，液面传感器L1、L2、L3均为OFF；按下启动按钮后，电磁阀Y1、Y2闭合(Y1=Y2=ON)，开始注入液体A和B，至液面高度为L2(L2=ON)时，停止注入(Y1=Y2=OFF)A、B液体，同时开启电磁阀Y3(Y3=ON)注入液体C，当液面升至L1(L1=ON)时，停止注入(Y3=OFF)C液体，同时开启搅拌机，10S后搅拌停止，放出混合液体(Y4=ON)，至液体高度降为L3(L3=ON)后，再经5S停止放出液体(Y4=OFF)；按下停止按钮后，当前操作完毕，系统停止在初始状态.I/O分配表：PLC输入点X0X1X2-X4输入外设启动按钮SB1停止按钮SB2L1-L3PLC输出点Y1-Y3Y4输出外设电磁阀Y1-Y2、Y4搅拌机电机M实验27三种液体自动混合加热控制控制要求：初始状态，容器是空的，电磁阀Y1、Y2、Y3和搅拌机均为OFF，液面传感器L1、L2、L3、加热器H均为OFF；按下启动按钮后，电磁阀Y1、Y2闭合(Y1=Y2=ON)，开始注入液体A、B，至液面高度为L2(L2=ON)时，停止注入(Y1=Y2=OFF)，同时开启液体C电磁阀Y3(Y3=ON)注入液体C，当液面升至L1(L1=ON)时，停止注入(Y3=OFF)，同时开启搅拌机，10S后搅拌停止后开始加热(H=ON)，当混合液温度达到其中一指定值时，T1=ON，H=OFF，加热器停止加热，放出混合液体(Y4=ON)，至液体高度降为L3(L3=ON)后，再经5S停止放出(Y4=OFF)；按下停止按钮后，当前操作完毕后，停止在初始状态.I/O分配：PLC输入点X0X1输入外设启动按钮SB1停止按钮SB2PLC输出点Y1-Y4Y5输出外设电磁阀Y1-Y4搅拌机电机M32X2-X4X5L1-L3TY6电炉H实验28自动装车控制实验目的：用PLC控制自动送料装车系统实验设备：NST-PLC-1主机模块、NST-PLC-4模拟模块、连接导线.控制要求：初始状态，红灯L1灭，绿灯L2亮，表示允许汽车开进装料，料斗K2，电动机M1、M2、M3均为OFF.当汽车到来时S2接通(S2=ON)，红灯L1=ON，绿灯L2=OFF，M3=ON，电动机M2在M3启动2S后再启动(M2=ON)，M1在M2启动2S后再启动(M1=ON)，K2在M1启动2S后打开出料.当料装满后(S2=OFF)，料斗K2关闭，电动机M1延时2S停止(M1=OFF)，M2在M1停止2S后停止(M2=OFF)，M3在M2停止2S后停止，同时绿灯L2点亮，红灯L1熄灭，表示汽车可以开走.I/O分配：PLC输入点X1输入外设S2PLC输出点Y0Y1-Y2Y3-Y5输出外设K2L1-L2M1-M3实验29自动送料装车控制控制要求：初始状态，红灯L1灭，绿灯L2点亮，表示允许汽车开进装料，料斗K2、电动机M1、M2、M3均为OFF.当料不满(S1=OFF)，料斗开关K2关闭(K2=OFF)，不出料，进料开关K1打开(K1=ON).当汽车到来时S2接通(S2=ON)，L1=ON，L2=OFF，M3=ON，电动机M2在M3启动2S后再启动(M2=ON)，M1在M2启动2S后再启动(M1=ON)，K2在M1启动2S后打开出料。
PLC 三菱实验指导书
目录实验一可编程控制器基本指令实验 (2)实验二喷泉的模拟控制 (5)实验三数码显示的模拟控制 (7)实验四舞台灯光的模拟控制 (11)实验五天塔之光的模拟控制 (14)实验六交通灯的模拟控制 (17)实验七四节传送带的模拟控制 (20)实验八轧钢机的模拟控制 (25)实验九邮料分拣的模拟控制 (27)实验十装配流水线的模拟控制 (33)实验十一液体混合的模拟控制 (37)实验十二机械手的模拟控制 (39)实验十三四层电梯的模拟控制 (42)实验十四Y/△换接启动的模拟控制 (55)实验十五五相步进电机的模拟控制 (56)实验十六水塔水位的模拟控制 (58)实验十七运料小车控制模拟 (60)实验十八加工中心模拟实验 (61)实验十九自动售货机的模拟控制 (65)实验二十工业洗衣机的模拟控制 (66)实验二十一电镀生产线的模拟控制 (67)实验二十二机械滑台的模拟控制 (68)实验二十三抢答器的模拟控制 (70)实验二十四自动配料系统模拟实验 (71)实验二十五直线运动的模拟控制 (73)一．实验目的熟练掌握可编程控制器的基本指令。
二．实验内容1．线圈驱动指令LD、LDI、OUTLD，取指令。
表示一个与输入母线相连的常开接点指令，即常开接点逻辑运算起始。
LDI，取反指令。
表示一个与输入母线相连的常闭接点指令，即常闭接点逻辑运算起始。
OUT，线圈驱动指令，也叫输出指令。
LD、LDI两条指令的目标元件是X、Y、M、S、T、C，用于将接点接到母线上。
也可以与ANB指令、ORB指令配合使用，在分支起点也可使用。
OUT是驱动线圈的输出指令，它的目标元件是Y、M、S、T、C。
对输入继电器X不能使用。
OUT 指令可以连续使用多次。
LD、LDI是一个程序步指令，这里的一个程序步即是一个字。
OUT是多程序步指令，要视目标元件而定。
OUT指令的目标元件是定时器T和计数器C时，必须设置常数K。
2．接点串联指令AND、ANIAND，与指令。
PLC实验指导书(三菱)
《可编程控制器原理及应用》实验指导书杭州电子工业学院自动化分院2000年11月可编程控制器是采用微机技术的通用工业自动化装置，近几年来，在国内得到迅速推广普及。
正改变着工厂自动控制的面貌，对传统的技术改造、发展新型工业具有重大的实际意义。
本实验指导书旨在帮助学生通过实验更好的掌握PLC的结构特点、工作原理和编程方法，从而为今后在工程上的应用打下坚实的基础。
全书分为三个部分：第一部分是以三菱可编程序控制器配THPLC-A型教学实验设备为实验对象；第二部分是以三菱可编程控制器配SAC-PC教学实验设备为实验对象；第三部分则是实验参考。
在实验前学生应根据选定的实验设备参考相应的指导书内容进行预习，实验过程中应严格按照实验要求操作，注意安全，实验后书写实验报告。
第一部分三菱可编程序控制器配THPLC-A型教学实验设备实验一可编程控制器的基本指令编程练习 (3)实验二装配流水线控制的模拟 (6)实验三三相异步电动机的星/三角形换接启动控制 (8)实验四LED数码显示控制 (10)实验五五相步进电动机控制的模拟 (12)实验六十字路口交通灯控制的模拟 (14)实验七液体混合装置控制的模拟 (16)实验八电梯控制系统的模拟 (18)实验九机械手动作的模拟 (21)实验十四节传送带控制的模拟 (23)实验十一二台PLC的通讯 (25)实验十二多台PLC的通讯 (28)第二部分三菱可编程控制器配SAC-PC教学实验设备实验一可编程控制器的基本指令编程练习 (29)实验二十字路口交通信号灯控制实验 (33)实验三混料罐控制实验 (35)实验四传输线控制实验 (37)实验五小车自动选向、定位控制实验 (39)实验六电梯控制实验 (41)实验七刀具库管理控制实验 (43)第三部分附录一、实验仪器和设备介绍二、实验参考1、基本顺控指令表2、步进梯形指令3、功能指令表4、PLC网络的通讯技术三、实验报告格式第一部分三菱可编程序控制器配THPLC-A型教学实验设备实验一可编程控制器的基本指令编程练习一、实验目的1、熟悉PLC实验装置。
PLC实验指导书
PLC 实验指导书蒋明琴编光电信息与计算机工程学院电气与信息工程实验中心2009．3目录实验一PLC控制三相异步电机Y―△启动实验二PLC控制三彩灯闪烁电路实验三PLC控制智力竞赛抢答装置实验四PLC控制运料小车实验五PLC控制机械滑台实验六计件控制实验七红绿灯信号实验八PLC控制输送带实验九PLC控制机械手实验十PLC控制混料罐实验十一PLC控制喷漆附录PLC操作指南实验一、PLC控制三相异步电机Y―△启动一、实验目的：1、熟悉三菱编程软件的使用2、熟悉PLC I/O端口的接线二、实验内容：图示为继电器控制异步电动机Y―△起动电路。
按启动按钮SB1，KM0、KM1接触器接通，电动机接成Y形联结启动。
此时KT时间继电器接通，当延时5S后，KT常闭触点断开，KT常开触点闭合，KM1接触器失电，KM2接触器接通，电动机接成△形联结投入运行。
当按停止按钮SB0，KM0、KM2接触器失电，电动机停止运行。
各元器件说明如图，在自行分析电路功能后，完成实验要求。
三、实验要求：1、用FX2N系列PLC按三相异步电动机Y―△启动继电器控制电路图改成PLC梯形图、写出语句表（必须有栈存指令及块指令）。
2、用模拟设置控制三相异步电动机Y―△启动继电器电路运行过程。
3、按基本指令编制的程序，进行程序输入并完成系统、调试。
实验二PLC控制三彩灯闪烁电路一、实验目的：1、进一步熟悉三菱编程软件的使用2、进一步熟悉PLC I/O端口的接线3、熟悉定时器的使用二、实验内容：1、彩灯电路受一启动开关S07控制，当S07接通时，彩灯系统LD1~LD3开始顺序工作。
当S07断开时，彩灯全熄灭。
2、彩灯工作循环：（1）、LD1彩灯亮，延时8秒后，→闪烁三次（每一周期为亮1秒熄1秒）。
（2）、→LD2彩灯亮，延时2秒后。
（3）、→LD3彩灯亮；LD2彩灯继续亮，延时2秒后熄灭；→LD3彩灯延时10秒后。
（4）、→进入再循环。
三、实验要求：1、用FX2N系列PLC按工艺流程写出梯形图、语句表。
三菱PLC实验指导
目录第一章系统简介一、可编程序控制器（PC）主机-----------------------------------------1二、编程装置---------------------------------------------------------2三、输入输出部分-----------------------------------------------------2四、输入/输出接口的使用方法------------------------------------------3五、模块介绍---------------------------------------------------------4六、FX2N-48MR继电器地址的分配-------------------------------------5第二章软件的安装与使用一、软件的安装-------------------------------------------------------6二、软件的使用-------------------------------------------------------6第三章PLC控制实验实验一基本指令实验-------------------------------------------------6 实验二定时器及计数器指令实验--------------------------------------12 实验三移位寄存器指令实验------------------------------------------15 实验四置位/复位及脉冲指令实验-------------------------------------18 实验五跳转指令实验------------------------------------------------21 实验六常用功能指令实验--------------------------------------------22 实验七艺术灯控制--------------------------------------------------39 实验八数码管显示控制----------------------------------------------31 实验九交通灯控制--------------------------------------------------32 实验十驱动步进电机的PLC控制--------------------------------------33 实验十一电机星三角启动控制----------------------------------------34 实验十二机械手的PLC自动控制--------------------------------------37 实验十三四层电梯的PLC控制----------------------------------------39 实验十四刀库捷径方向选择控制--------------------------------------42 实验十五物料混合控制----------------------------------------------44 实验十六水塔水位控制----------------------------------------------47 实验十七邮件分拣控制----------------------------------------------49 实验十八四级传送带的控制------------------------------------------50 实验十九装配流水线控制--------------------------------------------53第一章系统简介三菱FX系列PLC是三菱电机公司FA产品中重要的产品线。
可编程控制器(PLC)实验指导书(三菱)
3.熟悉三菱基本逻辑指令 LD、LDI、AND、ANI、OR、ORI 的使用方法。
4.熟悉典型继电器电路的工作原理。
5.预习本次实验内容，在理论上分析运行结果，预先写出程序的调试步骤。
四、实验步骤：
1.了解 FX2N－48MT PLC 的组成，熟悉 PLC 的电源、输入信号端 X 和公共端 COM、输出信
交流电源。
3.在 PC 机启动三菱 GX-Developer 编程软件，新建工程，进入编程环境。
4.根据实验内容，在 GX-Developer 编程环境下输入梯形图程序，转换后，下载到 PLC 中。
5.程序运行调试并修改。
6.写实验报告。
五、实验内容：
1.走廊灯两地控制程序（基础题）
(1) 控制要求：
变化时，均能影响到输出点 Y0 的状态。
运行结果
(5) 思考：
X0
① 上机运行以上程序，写出运行结果.
0
② 编程实现走廊灯三地控制：走廊东侧开关、走廊中间开关、0
走廊西侧开关均能控制走廊灯的亮灭。
1
2. 电动机的点动＋连动程序（基础题）
1
X1 Y0 0 1 0 1
(1) 系统控制要求：
① 电动机的点动控制：按下点动启动按钮，电动机启动运行；松开点动启动按钮，
3.熟悉时间继电器典型电路的工作原理。
4.预习本次实验内容，在理论上分析运行结果，预先写出程序的调试步骤。
四、实验步骤：
1.电路连接好后经指导教师检查无误，并将 RUN/STOP 开关置于 STOP 后，方可接入 220V
断开→电动机 M1 停止运行，同时 KM1 自锁解除。 ② 电动机 M2:
启动：电动机 M1 已启动→压下启动按钮 SB4→接触器 KM2 线圈通电，其常开触点
基于三菱FX2N PLC实验指导书
基于三菱FX2N PLC实验指导书罗慧芳常州工学院目录实验一可编程控制器的基本指令编程练习 (3)实验二 LED数码显示控制 (7)实验三天塔之光模拟控制 (12)实验四步进电机运动控制（实物） (15)实验五直线运动控制系统（实物） (17)实验六运料小车控制模拟 (24)实验七十字路口交通灯控制 (30)实验八十字路口交通灯控制（带倒计时显示） (33)实验九三层电梯控制系统的模拟 (39)实验十四层电梯控制系统的模拟 (47)实验十一五层电梯控制系统的模拟 (49)实验十二三相鼠笼式异步电动机点动控制和自锁控制（实物） (51)实验十三三相鼠笼式异步电动机联锁正反转控制（实物） (53)实验十四三相鼠笼式异步电动机带延时正反转控制（实物） (55)实验十五三相鼠笼式异步电动机星/三角换接起动控制（实物） (57)实验十六水塔水位控制模拟 (59)实验十七装配流水线的模拟控制 (61)实验十八液体混合装置控制的模拟 (64)实验十九机械手动作的模拟 (67)实验二十四节传送带的模拟 (70)实验二十一自动配料系统控制的模拟 (74)实验二十二轧钢机控制系统模拟 (77)实验二十三邮件分拣系统模拟 (80)实验二十四自动售货机的模拟控制 (84)实验二十五加工中心的模拟控制 (89)实验一可编程控制器的基本指令编程练习(一) 与或非逻辑功能实验在基本指令的编程练习实验区完成本实验一、实验目的1.熟悉PLC装置，FX系列可编程控制器的外部接线方法2.了解编程软件GX Developer的编程环境，软件的使用方法。
3.掌握与、或、非逻辑功能的编程方法二、实验说明首先应根据参考程序判断Y01、Y02，Y03的输出状态，在拨动输入开关X00、X01、X02，X03，观察输出指示灯Y01、Y02，Y03与X00、X01、X02、X03，之间是否符合与、或、非逻辑的逻辑关系。
三、实验面板图图中的接线孔通过防转座插锁紧线与PLC的主机相输入输出插孔相接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

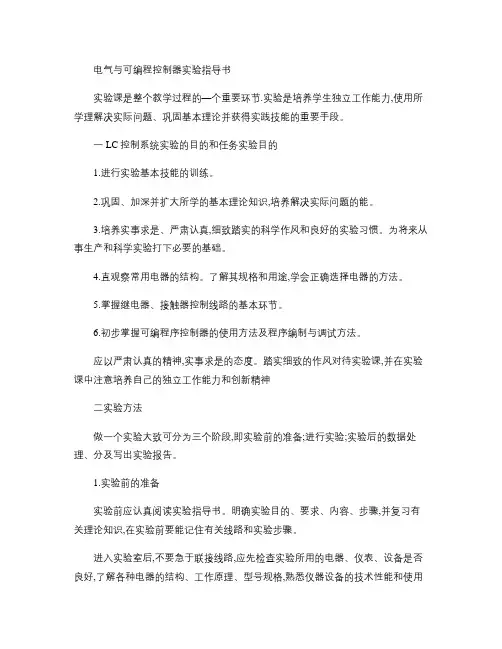

电气与可编程控制器实验指导书实验课是整个教学过程的—个重要环节.实验是培养学生独立工作能力,使用所学理解决实际问题、巩固基本理论并获得实践技能的重要手段。
一 LC控制系统实验的目的和任务实验目的1.进行实验基本技能的训练。
2.巩固、加深并扩大所学的基本理论知识,培养解决实际问题的能。
3.培养实事求是、严肃认真,细致踏实的科学作风和良好的实验习惯。
为将来从事生产和科学实验打下必要的基础。
4.直观察常用电器的结构。
了解其规格和用途,学会正确选择电器的方法。
5.掌握继电器、接触器控制线路的基本环节。
6.初步掌握可编程序控制器的使用方法及程序编制与调试方法。
应以严肃认真的精神,实事求是的态度。
踏实细致的作风对待实验课,并在实验课中注意培养自己的独立工作能力和创新精神二实验方法做一个实验大致可分为三个阶段,即实验前的准备;进行实验;实验后的数据处理、分及写出实验报告。
1.实验前的准备实验前应认真阅读实验指导书。
明确实验目的、要求、内容、步骤,并复习有关理论知识,在实验前要能记住有关线路和实验步骤。
进入实验室后,不要急于联接线路,应先检查实验所用的电器、仪表、设备是否良好,了解各种电器的结构、工作原理、型号规格,熟悉仪器设备的技术性能和使用方法,并合理选用仪表及其量程。
发现实验设备有故障时,应立即请指导教师检查处理,以保证实验顺利进行。
2. 联接实验电路接线前合理安排电器、仪表的位置,通常以便于操作和观测读数为原则。
各电器相互间距离应适当,以联线整齐美观并便于检查为准。
主令控制电器应安装在便于操作的位置。
联接导线的截面积应按回路电流大小合理选用,其长度要适当。
每个联接点联接线不得多余两根。
电器接点上垫片为“瓦片式”时,联接导线只需要去掉绝缘层,导体部分直接插入即可,当垫片为圆形时,导体部分需要顺时针方向打圆圈,然后将螺钉拧紧,下允许有松脱或接触不良的情况,以免通电后产生火花或断路现象。
联接导线裸露部分不宜过长。
以免相邻两相间造成短路,产生不必要的故障。
联接电路完成后,应全面检查,认为无误后,请指导老师检查后,方可通电实验。
在接线中,要掌握一般的控制规律,例如先串联后并联;先主电路后控制电路;先控制接点,后保护接点,最后接控制线圈等。
3.观察与记录观察实验中各种现象或记录实验数据是整个实验过程中最主要的步骤,必须认真对待。
进行特性实验时,应注意仪表极性及量程。
检测数据时,在特性曲线弯曲部分应多选几个点,而在线性部分时则可少取几个点。
进行控制电路实验时。
应有目的地操作主令电器,观察电器的动作情况。
进一理解电路工作原理。
若出现不正常现象时,应立即断开电源,检查分析,排除故障后继续实验。
注意:运用万用表检查线路故障时,一般在断电情况下,采用电阻档检测故障点;在通电情况下,检测故障点时,应用电压档测量(注意电压性质和量程;此外,还要注意被检测点之间有无其他寄生电路或旁路现象以及对测量仪表的阻抗要求,以免造成判断不准确。
4.实验结束工作实验结束应先断开电源,认真检查实验结果,确认无遗漏或其他问题后,经指导教师检查同意后,方可拆除线路,清理实验设备、导线、工具并报告指导教师后方可离开实验室。
三、实验报告及要求实验报告是实验工作的全面总结,要用简明的形式将实验结果完整和真实地表达出来。
报告要求简明扼要,字迹工整,分析合理。
图表整齐清楚。
报告包括以下几项内容:1.实验名称、专业、班级、姓名、实验台号、实验日期。
2.实验目的。
3.实验线路图。
4.实验设备。
5.根据实验原始记录,整理而成的数据表格、曲线及计算数据等。
6.对实验结果进行分析讨论并回答实验指导书所提出的问题。
实验一可编程序控制器编程器操作一实验目的1程序的输入和读出2程序的检查和运行二实验内容1.简易编程器的使用编程器是PLC的最重要的外围设备,它一方面能对PLC进行编程,另一方面又能对PLC的工作状态进行监控。
下面只介绍一种简易在线编程器, Array其型号为FX—10P。
FX—20P和FX—10P类似,显示是四行。
(1面板上各键的功能说明如下:1功能键 DR/WR读出/写入键;INS/DEL插入/删除键;MNT/TEST监视/测试键。
三个功能键都是复用键,可交替使用,按第一次时选择左上方表示的功能,按第二次时选择右下方表示的功能。
2执行键GO 此键用于指令的确认、执行、显示和检索。
3清除键CLEAR。
4其它键OTHER 在任何状态下按此键,将显示方式项目菜单。
图4-136 FX-10P编程器面板5辅助键HELP 显示应用指令一览表。
监视时,进行十进制数和十六进制数的转换。
6空格键SP 在指令输入时,用此键指定元件号和常数。
7步序键STEP 设定步序号按此键。
8上下光标键↑、↓用该键移动光标和提示符,来寻找指令步号。
9指令键、元件符号键、数字键这些都是复用键。
(2编程器连接编程器本身不带电源,其电源是通过专用电缆从控制器引入。
因此,在连接或断开专用电缆时,应关闭控制器上的电源,另外,注意专用电缆接插头插入的位置,否则易损坏上述仪器设备。
电源接通时,电源指示灯POWER LED亮,说明机内5V电源供电正常;编程时,控制器的状态开关应拨到STOP位置;运行程序时,控制器的状态开关应拨到RUN位置,此时运行指示灯RUN LED亮。
指示灯CPU LED一直亮,则CPU主板有故障,应停止使用;如指示灯CPU LED闪烁不停,则用户程序输入有错误。
注意:在改变工作状态前,应先关闭实验板的电源,再切换状态开关。
(3编程操作编程器能对用户程序进行清除、写入、读出、修改(插入、删除、监视等。
1程序写入(输入指令在写程序前,往往先将PLC内部存储器全部清除(清零,即所有指令都为NOP。
清零方法之一:→当编程器在写状态时,液晶显示“W►”。
基本指令写入(输入基本指令写入有三种方法:一是只有指令助记符,不带操作器件;二是有指令助记符和一个器件;三是有指令助记符和二个器件。
它们操作如下。
(a→(例如ANB、ORB、NOP、END等(b→(例如LD X0、OUT Y1等(c→(对T、C 输出及功能指令等第一器件第二器件当要修改程序中某一条指令或指令中某一操作数时,可用重新覆盖待改指令或操作数。
程序写入(即是指令输入的过程或指令该写应在WR状态,每条指令输入后,按GO键将指令存入PLC内部数据存储器。
多步指令的操作数输入应用SP’键。
2读出程序(查找指令读出方式有按程序步序号、指令、器件等。
(a按步序号读出指令或例如要读出第10步的指令,其键操作步骤表示如下:→①②(b按指令读出步序号例如要读出PLF M100的键操作表示如下:①②③(c查找器件(操作数或例如查找器件C25的键操作表示如下:①②③3插入指令插入指令操作是先查到程序待插入的位置(即将光标移到该处,再在INS 状态下插入指令或指针。
例如,在AND Y 1前插入指令ANI M 0的键操作如下:4删除指令(a逐条删除用查找指令的方法,找到待删除的指令(即将光标移到该处再在DEL 状态下操作。
(b 指定范围的删除从指定的起始步序号到终止步序号之间的程序成批删除的操作如下:5监控操作监控操作就是通过编程器的显示屏监视PLC在RUN(运行状态下工作过程。
用于对器件的动作进行监视、参数修改等。
例如依此监视M10及其以后或以前的器件,其操作如下:→当按GO键,在显示屏中器件M10左边有■标记,说明器件M10动作。
注:上述阴影部分为对话显示。
进EL型PLC教学实验箱简介实验箱使用北京理工达盛科技有限技术公司生产的E L型PLC教学实验系统,它由实验箱、PLC、编程器(或微机三部分构成。
EL型PLC教学实验系统有两种工作流程:1.分析被控对象——>用手持编程器输入程序一—>连按实验线路——>运行PLC程序——>观察现象。
实验箱PLC手持编程器2.分析被控对象——>用微机输入程序一—>连按实验线路——>运行P LC 程序——>观察现象。
故断微机辅助软件PLC数学实验箱简介1. PLC与实验箱连接(厂家已连接好PLC输入、接实验箱的输入端子INPUT(00 (19)PLC输出、接实验箱的输出端子OUTPUT(00 (19)简2.开关输入模块(K1 (6开关输出插孔3. 输入、输出显示LED灯输入、输出显示LED灯,用于指示开关量输入、输出的状态4.仿真模块(转盘仿真模块提供仿真信号,用于模拟传感器信号输出,仿真传送带的运动信号输出DJS1仿真转盘控制端:DJTD ——转盘(电机的启“1”、停“0”。
DJTF ——转盘(电机的正转“1”、反转“0”。
QFD ——到具的取、放。
SD2 ——计件实验皮带2启动控制端。
KS2 ——计件实验空箱信号计数脉冲为PLC提供24V幅值的方波,在开关输入区。
有关实验箱的其它功能参见北京理工达盛科技有限公司提供的《PLCII型教学实验箱使用说明书&实验指导书》。
实验二指令系统训练一实验目的通过程序的编制、修改、运行、调试熟悉以下基本指令和功能指令。
带*号功能指令为选作内容,不作统一要求。
1.逻辑指令2.定时指令3.计数指令4.传送指令*5.算术指令*6.跳转指令*7.调用指令*8.中断指令*二实验内容分别用相应的指令编写小的程序,使之具有某一特定的功能,然后在机器上运行,检验是否满足设计的功能要求。
如:编制、运行程序,完成PLC输入与输出之间的与、或、非逻辑关系。
定时、计数指令的综合应用,如按下某键,对应的指示灯亮1秒,灭1秒,重复5次之后结束,并可重复上述功能。
跳转指令可用设定的功能是否被执行来验证,调用指令可用子程序中的功能是否被执行来验证。
三实验条件北京理工达盛EL-PLC实验箱及编程器共18套。
四其它要求实验报告是实验工作的全面总结,要用简明的形式将实验结果完整和准确地表达出来。
报告要求简明扼要，字迹工整，分析合理。
报告包括以下几项内容： 1. 实验名称、专业、班级、姓名、实验台号、实验日期。
2. 实验目的。
3. 实验设备。
4. 实验线路图。
5. 实验现象及分析、调试结果。
6. 对实验结果进行分析讨论并回答实验指导书所提出的问题。
实验三（设计型）电动机的控制一实验目的用 PLC 控制电动机的正反转和Y/△启动二实验内容 1）按控制要求：启动、停止和运行，实现正－反－停控制 2） I/O 端口分配 3）画梯形图 4）设计、调试并运行程序三实验条件北京理工达盛 EL-PLC 实验箱及编程器共 18 套。
四其它要求实验报告是实验工作的全面总结，要用简明的形式将实验结果完整和准确地表达出来。
报告要求简明扼要，字迹工整，分析合理。
报告包括以下几项内容： 1. 实验名称、专业、班级、姓名、实验台号、实验日期。
