中国台湾 1754 1635 10%
瑞士
1716 2047 -20%
西班牙
863
886 -8%
韩国
833
804 4%
法国
812
814 -5%
2002年世界机床消费前十名 (百万美元)
国家(地区) 2002年 2001年 同比
中国
5696 4740 20%
德国
4815 5712 -20%
日本
3441 5254 -32%
光加工机等
其它类型:数控装配机、数控测量机、机器人等
2、按机械加工的运动轨迹分类
(1)点位控制数控机床 (2)直线控制数控机床 (3)轮廓控制数控机床
点位控制数控机床
特点: 仅能实现刀具相对于工件从一点到另一点的精确 定位运动; 对轨迹不作控制要求; 运动过程中不进行任何加工。
适用范围: 数控钻床、数控镗床、数控冲床和数控测量机。
美国
3325 5231 -36%
意大利
2932 3080 -10%
韩国
1223 1324 -8%
法国
1165 1516 -27%
中国台湾 977 1118 -10%
西班牙
819
881 -12%
英国
690
897 -26%
2002年世界机床进口前十名 (百万美元)
国家(地区) 2002年 2001年 同比
键盘
输入输出 设备
计算机 数控 装置
进给伺服单元 测量装置
进给驱动装置
辅助控制机构 进给传动机构 主运动机构
机床
Back
二、数控机床的分类
1、按工艺用途分类
切削加工类:数控镗铣床、数控车床、数控磨床、

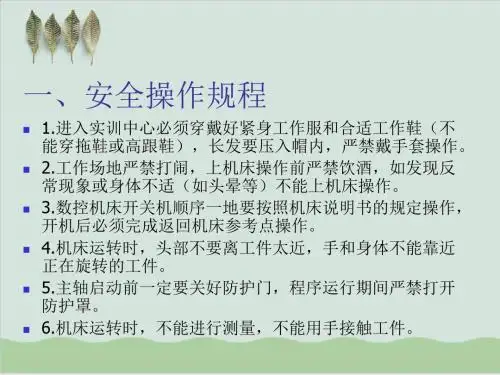

数控高级工内部培训资料PPT课件( 34页)

数控高级工内部培训资料PPT课件( 34页)


12、女人,要么有美貌,要么有智慧,如果两者你都不占绝对优势,那你就选择善良。

13、时间,抓住了就是黄金,虚度了就是流水。理想,努力了才叫梦想,放弃了那只是妄想。努力,虽然未必会收获,但放弃,就一定一无所获。

14、一个人的知识,通过学习可以得到;一个人的成长,就必须通过磨练。若是自己没有尽力,就没有资格批评别人不用心。开口抱怨很容易,但是闭嘴努力的人更加值得尊敬。

8、世上的事,只要肯用心去学,没有一件是太晚的。要始终保持敬畏之心,对阳光,对美,对痛楚。

9、别再去抱怨身边人善变,多懂一些道理,明白一些事理,毕竟每个人都是越活越现实。

10、山有封顶,还有彼岸,慢慢长途,终有回转,余味苦涩,终有回甘。

11、人生就像是一个马尔可夫链,你的未来取决于你当下正在做的事,而无关于过去做完的事。

11、这个世界其实很公平,你想要比别人强,你就必须去做别人不想做的事,你想要过更好的生活,你就必须去承受更多的困难,承受别人不能承受的压力。

12、逆境给人宝贵的磨炼机会。只有经得起环境考验的人,才能算是真正的强者。自古以来的伟人,大多是抱着不屈不挠的精神,从逆境中挣扎奋斗过来的。

13、不同的人生,有不同的幸福。去发现你所拥有幸运,少抱怨上苍的不公,把握属于自己的幸福。你,我,我们大家都可以经历幸福的人生。

为保证零件装夹方位与编程中所选定的工件坐标系及机床坐标系方向一

致性,及定向装夹;
、 加 工
能经短时间的拆卸,改成适合新工件的夹具; 夹具应具有尽可能少的元件和较高的刚度; 夹具要尽量敞开,夹紧元件的空间位置能低则低,夹具不能和工步刀具

数控车床培训PPT幻灯片(精)

数控车床培训PPT幻灯片(精)

学习氛围浓厚,收获颇丰。
03
建议和意见
部分学员提出,希望今后能增加更多实际操作的机会,以便更好地掌握
数控车床的操作技能;还有学员建议加强数控编程方面的培训,提高编
程水平。
行业发展趋势分析预测
智能化发展
随着人工智能技术的不断发展,数控 车床将实现更高程度的智能化,提高 加工精度和效率。
绿色环保
环保意识的提高将促使数控车床行业 朝着更加环保的方向发展,如采用环 保材料、降低能耗等。
复合加工技术
复合加工技术将成为未来数控车床发 展的重要趋势,实现一台机床完成多 种加工任务,提高加工效率。
高精度、高速度
随着制造业对加工精度和效率的要求 不断提高,高精度、高速度的数控车 床将成为市场主流。
THANKS.
案例二
箱体类组合件加工
难点与问题
箱体类组合件结构复杂,需要保证较高的形位公差和配合 精度。
解决方案
采用高精度数控车床进行加工,使用CAD/CAM技术进行 编程和仿真。合理安排加工工艺和切削参数,保证加工精 度和效率。同时采用专用夹具和测量设备来保证定位和测 量精度。
数控车床维护与保
04

设备日常检查内容及方法
案例二:模具型腔加工
在此添加您的文本16字
难点与问题:模具型腔形状复杂,精度要求高。
在此添加您的文本16字
解决方案:采用高精度数控车床和专用刀具进行加工,使 用CAD/CAM技术进行编程和仿真。
组合件加工案例
案例一
轴承座与轴承盖组合件加工
难点与问题
组合件需要保证较高的配合精度和位置精度。
解决方案
采用一次装夹完成多个面的加工方式,使用专用夹具保证 定位精度和重复定位精度。同时合理安排加工工艺和切削 参数,保证加工精度和效率。

数控车床培训课件课件(40页)

数控车床培训课件课件(40页)

2023-11-04•课程介绍•数控车床基础知识•数控车床操作技能•数控车床编程基础•数控车床编程实例目•数控车床的维护和保养•课程总结与展望录01课程介绍掌握数控车床的基本原理和操作技巧了解数控车床的常见故障及维护方法提升数控车床的操作效率和产品质量培训目标培训内容数控车床的编程语言和编程技巧数控车床的基本原理和结构数控车床的常见故障及维护方法数控车床的操作流程和安全规范数控车床的基本原理和结构(2天)第一阶段数控车床的编程语言和编程技巧(3天)第二阶段数控车床的操作流程和安全规范(3天)第三阶段数控车床的常见故障及维护方法(2天)第四阶段培训安排02数控车床基础知识数控车床是一种高精度、高效率的自动化机床,广泛应用于机械制造、汽车、航空等领域。

数控车床概述数控车床的定义随着数字化制造技术的不断发展,数控车床的功能和性能不断提升,成为现代制造业的重要基础设备。

数控车床的发展根据结构和功能的不同,数控车床可分为卧式、立式、双主轴等多种类型。

数控车床的分类包括床身、主轴箱、进给系统等,是数控车床的主体部分。

主机部分数控系统辅助装置数控系统是数控车床的控制中心,由计算机、控制器、伺服系统等组成。

包括冷却系统、润滑系统、排屑系统等,为数控车床的正常运行提供保障。

03数控车床的组成0201数控车床采用数字控制技术,具有高精度的加工能力,可满足各种高精度零件的加工需求。

高精度数控车床具有快速进给和切削速度,可大幅提高加工效率,降低生产成本。

高效率数控车床可自动完成加工过程中的各项操作,减轻工人劳动强度,提高生产效率。

自动化数控车床的加工特点03数控车床操作技能启动在操作数控车床之前,需要先打开电源,确保车床的机械系统和控制系统都处于正常状态。

关闭完成加工任务后,需要关闭车床的电源,包括控制面板上的电源开关以及主电源开关。

数控车床的启动和关闭数控车床的操作面板通常包括数字键、功能键、方向键和显示屏等部分,用于输入加工指令和参数,控制车床的加工过程。

数控车床培训教材PPT课件【精编】

数控车床培训教材PPT课件【精编】
机床参考点距机床原点在其进给方 向上的距离在出厂时已经确定,可以利 用功能键回参考点,也可以利用G28指 令使刀架回参考点。
数控车床培训教材PPT课件【精编】
11
数控车床培训教材PPT课件【精编】
数控车床基础
数控车床培训教材PPT课件【精编】
卧式数控车床
12
数控车床培训教材PPT课件【精编】
数控车床基础
数控车床培训教材PPT课件【精编】
15
数控车床培训教材PPT课件【精编】
数控车床基础
机床 原点
工件 原点
编程 原点
机床参 考点
数控车床坐标系及相关点的关系
16
数控车床培训教材PPT课件【精编】
数控车床培训教材PPT课件【精编】
零件的数控加工工艺
• 数控加工的中的所有工步 、切削用量、走刀路线、 加工余量和刀具选择都要 预先确定好并编入程序。
数 控 编 程
1
概述
• 数控加工不需手工进行直接操作,而是通过给定一系列的 指令,形成数控加工程序,经数控系统处理后,使机床自 动完成零件加工。改变加工程序便可以很方便地在一台数 控机床上完成多种零件的加工。
• 从零件图纸到编制零件加工程序和制作控制介质的全部过 程,称为程序编制。
• 程序编制分为手工和自动编程两种。 • 显然,在加工前要编制零件加工程序,而编程又要先确定
3
数控车床基础
二、数控车床的布局
数控车床床身导轨与水平面的相对位置 ①水平床身 ②水平床身斜刀架 ③斜床身 ④立床身
4
数控车床基础
三、数控车床刀具的选择
5
数控车床基础
四、数控车床坐标系统
1、坐标系:机床中使用顺时针方向 的直角坐标系(右手直角坐标系),机 床中的运动是指刀具和工件之间的相对 运动,是刀具相对于静止的工件的运动 。

数控车床培训课件PPT(共40页)

数控车床培训课件PPT(共40页)

量技术的发展,软件式数控是采用微处理器及
大规模或超大规模集成电路组成的数控系统,
它具有很强的程序存贮能力和控制功能,这些
控制功能是由一系列控制程序 (驻留系统内)来
实现的。软件或数控系统通用性很强,几乎只
需要改变软件,就可以适应不同类型机床的控
制要求,具有很大的柔性。目前微型机数控系
统几乎完全取代了以往的普通数控系统。
❖ (1)开环伺服系统 ❖ 工作原理:每当数控装置发出一个指令脉冲信
号,就使步进电动机的转子旋转一个固定角度, 机床工作台移动一定的距离。 ❖ 特点: 开环伺服系统没有工作台位移检测装置, 对机械传动精度误差没有补偿和校正,工作台 的位移精度完全取决于步进电动机的步距角精 度、齿轮箱中齿轮副和丝杠螺母副的精度与传 动间隙等,所以这种系统很难保证较高的位置 控制精度。同时由于受步进电动机性能的影响, 其速度也受到一定的限制。但这种系统的结构 简单、调试方便、工作可靠、稳定性好、价格 低廉,因此被广泛用于精度要求不太高的经济 型数控机床上。
图1-1 数控机床的组成
机床本体
主进辅 运给助 动运动 机动作 构机机
构构
刀辅具选择

刀具方案

刀具确定
调 整


零件图 工艺分析
艺 设

刀具调整卡

手 工 编 程
程 序 单
自 动
动 输


纸带输入 机

通讯传输

(R232C)
组合夹具


夹具方案


通用夹具

图1-2 数控机床的加工过程
合格零件
❖ 1.按工1艺.1用.3途数分 控机床的分类

数控加工工艺培训(共42张PPT)

数控加工工艺培训(共42张PPT)

第三章 数控加工工艺
第二节 数控加工的工艺处理
图3-9 非敞开部位的沟槽加工 返回目录
第三章 数控加工工艺
第二节 数控加工的工艺处理
图3-10 普通机床上用成形刀加工沟槽 返回目录
第三章 数控加工工艺
第二节 数控加工的工艺处理
图3-11 数控机床上加工对应的沟槽 返回目录
第三章 数控加工工艺
图3-26 车削中心加工类型 返回目录
第三章 数控加工工艺
第四节 数控车床加工工艺
图3-27 可转位车刀 返回目录
第三章 数控加工工艺
第四节 数控车床加工工艺
图3-28 可转位刀片的紧固方式 返回目录
第三章 数控加工工艺
第四节 数控车床加工工艺
图3-29 用圆形刀片进行仿形加工 返回目录
第三章 数控加工工艺
图3-19 型腔区域加工走刀路线 返回目录
第三章 数控加工工艺
第三节 数控加工工艺的制订
图3-20 三坐标曲面行切法加工 返回目录
第三章 数控加工工艺
第三节 数控加工工艺的制订
图3-21 曲面加工走刀路线 返回目录
第三章 数控加工工艺
第三节 数控加工工艺的制订
图3-22 进给速度的确定 返回目录
第三章 数控加工工艺
第一节 数控加工的坐标系
图3-5 三坐标加工 返回目录
第三章 数控加工工艺
第一节 数控加工的坐标系
图3-6 车削零件图 返回目录
第三章 数控加工工艺
第一节 数控加工的坐标系
图3-7 G92刀具调整位置 返回目录
第三章 数控加工工艺
第二节 数控加工的工艺处理
图3-8 数控车床上加工的典型零件 返回目录

数控加工技术基本知识培训PPT课件

数控加工技术基本知识培训PPT课件

一、机床的坐标系
(4)旋转运动表示: 旋转运动用A、B、C表示,规定其分别是绕X、 Y、Z轴旋转的运动。按右手螺旋前进方向表 示其正方向。 (5)附加坐标: 如果有第二或第三组坐标平行于X、Y、Z 轴, 则分别指定U、V、W或P、Q、R来表示。其正 方向与X、Y、Z轴相同。
一、机床的坐标系
3、机床零点: 机床零点是机床上的一个固定点,由机床制 造厂设定。 数控车床的零点一般将其定义在主轴前端定 位面的中心。 数控铣床的零点因机床不同而不同。
一、准备功能字-G指令
5、G32-螺纹切削指令。 (1)功能:用于切削等螺距的圆柱螺纹、圆锥螺纹、端面螺 纹等。 (2)格式:G32 X- Z- F(3)说明: (A) X、Z是目标点坐标,可以是绝对坐标,也可以是增量 坐标。 (B)F为Z轴方向的螺距(导程),范围为0.001~500.00mm, 车英制螺纹时,F为每英寸牙数。 (C)切削螺纹时,由于伺服系统的滞后,会使螺距发生变化, 因此必须设置升速段L1和降速段L2。此时,实际Z向切削行程 应为螺纹有效长度与升降长度之和,即W=L+L1+L2,通常 取L1=(1.5~2.5)P,L2=(1~2)P,P-螺纹螺距。
三、数控机床的组成及工作过程
3、数控车床的组成: 数控车床(图1)也是由输入装置;数控 装置;伺服驱动系统(图2)、(图3);辅 助装置(图4)、(图5)、(图6)和机床主 体等组成。
四、数控机床的分类
1、按工艺用途分: (1)普通数控机床:指在工艺过程中的一个 工序上,实现数控加工的自动化机床。如: 数控车床、数控铣床等。 (2)加工中心:特点使带有刀库与自动换刀 装置,零件一次装夹后,可以将大部分加工 面进行车、铣、镗、钻、扩、铰及攻螺纹等 多工序加工。

数控技术培训课程PPT(共112页)

数控技术培训课程PPT(共112页)

NC系统 CNC系统
1994年:基于PC的NC系统诞生, 使NC系统的研发进入了开放型、 柔性化的新时代,新型NC系统的 开发周期日益缩短。它是数控技术 发展的又一个里程碑。
3、 我国数控机床发展情况
1)1958年开始研究数控技术 ; 2)1965年,开始研制晶体管数控系统; 3)60年代末至70年代初研制成功X53K-
1G数控铣床、CJK-18数控系统和数控 非圆齿轮插齿机。
4)从70年代开始,数控技术在机 械加工领域全面展开;
5)80年代我国先后从日本、美国 等国家引进了部分数控装置和伺 服系统技术;
6)现在,我国已经建立了中、低档数 控机床为主的产业体系。
2000年的统计数据 数控机床厂家:100 数控系统厂家:50 数控机床配套厂家:300 年产量:14053台 数控机床品种:1300 产量数控化率:8%(95年 3.6%)
中国台湾 1754 1635 10%
瑞士
1716 2047 -20%
西班牙
863
886 -8%
韩国
833
804 4%
法国
812
814 -5%
2002年世界机床消费前十名 (百万美元)
国家(地区) 2002年 2001年 同比
中国
5696 4740 20%
德国
4815 5712 -20%
日本
3441 5254 -32%
1、数控加工的工作流程
零程信 数 件序息 控 图编载 装 样制体 置
主轴转速、转向 选择、刀具选择 其它功能选择
伺服 系统
刀架或 工作台
机床
零件
反馈 系统
位移 检测
数控加工中数据转换过程

数控机床培训课件PPT(共44页)

数控机床培训课件PPT(共44页)

返回
上页
下页
图库
1.1 概述
NC机床、加工中心、FMC、FMS与CIMS
数控机床种类繁多,有钻铣镗类、车削类、磨 削类、电加工类、锻压类、激光加工类和其他特 殊用途的专用数控机床等等,凡是采用了数控技 术进行控制的机床统称NC机床。
返回
上页
下页
图库
1.1 概述
带 有 自 动 刀 具 交 换 装 置 ( Automatic Tool Changer—ATC)的数控机床(带有回转刀架的数 控 车 床 除外 ) 称为加工中心 ( Machine Center— MC)。它通过刀具的自动交换,可以一次装夹完成 多工序的加工,实现了工序的集中和工艺的复合, 从而缩短了辅助加工时间,提高了机床的效率,减 少了零件的安装、安装次数,提高了加工精度。加 工中心是目前数控机床中产量最大、应用最广的数 控机床。
第1章 绪 论
1.1概述 1.2数控机床的基本组成和工作原理 1.3数控机床的分类 1.4数控机床的特点 本章要点
返回
下页
图库
1.1 概述
数控技术的基本概念
数控技术、数控系统与数控机床
数控技术,简称数控(Numerical Control—NC) 是利用数字化信息对机械运动及加工过程进行控制的 一种方法。由于现代数控都采用了计算机进行控制, 因此,也可以称为计算机数控(Computerized Numerical Control—CNC)。
返回
上页
下页
图库
1.1 概述
在FMC和加工中心的基础上,通过增加物流系统、 工业机器人以及相关设备,并由中央控制系统进行 集中、统一控制和管理,这样的制造系统称为柔性 制 造 系 统 ( Flexible Manufacturing System - FMS)。FMS不仅可以进行长时间的无人化,而且 可以实现多品种零件的全部加工或部件装配,实现 了车间制造过程的自动化,它是一种高度自动化的 先进制造系统。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如果Z轴是水平的,则面对主轴 看立柱时,左手所指的水平方向为X 轴的正方向 。 Y轴的确定 Y坐标轴垂直于X、Z坐标轴。Y运 动的正方向根据X坐标和Z坐标的正方 向,按照右手笛卡尔直角坐标系来判 断。 旋转运动的确定 围绕坐标轴X、Y、Z旋转的运动, 分别用A、B、C表示。它们的正方向 用右手螺旋法则判定。
切削用量的选择
上述诸因素中以切削速度、切削深度、切削进给率 为主要因素。
确定切削用量
对于高效率的金属切削机床加工来说,被加工材料、切削刀具 切削用量是三大要素。经济的、有效的加工方式,要求必须合理 地选择切削条件。
编程人员在确定每道工序的切削用量时,应根据刀具的耐用度 和机床说明书中的规定去选择。在选择切削用量时要充分保证刀 具能加工完一个零件,或保证刀具耐用度不低于一个工作班,最 少不低于半个工作班的工作时间。
通常在坐标轴命名或编程时,不论机床在加工中是刀具移动, 是被加工工件移动,都一律假定被加工工件相对静止不动,而刀具 移动,即刀具相对运动的原则,并同时规定刀具远离工件的方向为 标的正方向
2)机床坐标轴的确定 确定机床坐标轴应先确定Z轴,然后再确定X轴和Y轴。 • Z轴的确定 Z轴的方向是由传递切削力的主轴确定的,标准规定:与主轴轴 平行的坐标轴为Z轴,并且刀具远离工件的方向为Z轴的正方向。对 没有主轴的机床,如牛头刨床等,则以与装夹工件的工作台面相垂 的直线作为Z轴方向。如果机床有几根主轴,则选择其中一个与工 台面相垂直的主轴,并以它来确定Z轴方向(如龙门铣床)。
加工的切削速度(m/min)
被切削材料名称 优质碳素 结构钢 轻切削 切深0.5~1.0mm 进给量 0.05~0.3mm/r 60~230 100~220 一般切削 切深1~4mm 进给量 0.2~0.5mm/r 70~220 100~230
重切削 切深5~12m 进给量 0.4~0.8mm 80~180 70~220
对于加工内容很多的零件,可按其结构特点将加工部分分成几个部分,如内形、外 面或平面等。一般先加工平面、定位面,后加工孔;先加工简单的几何形状,再加 的几何形状先加工精度较低的部位,再加工精度要求较高的部位。
先粗后精的原则 先面后孔的原则 刀具集中的原则
影响切削条件的因素有: (1)机床、工具、刀具及工件的刚性; (2)切削速度、切削深度、切削进给率; (3)工件精度及表面粗糙度; (4)刀具预期寿命及最大生产率; (5)切削液的种类、冷却方式; (6)工件材料的硬度及热处理状况; (7)工件数量; (8)机床的寿命。
定位精度和重复定位精度
定位精度是指数控机床工作台等移动部件在确定的终点所 的实际位置的精度。移动部件实际位置与理想位置之间的误差 为定位误差。定位误差包括伺服系统、检测系统、进给系统等 差,还包括移动部件导轨的几何误差等。定位误差将直接影响 件加工的位置精度。
重复定位精度是指在同一台数控机床上,应用相同程序相同 码加工一批零件,所得到的连续结果的一致程度。重复定位精 受伺服系统特性、进给系统的间隙与刚性以及摩擦特性等因素 影响。一般情况下,重复定位精度是成正态分布的偶然性误差 它影响一批零件加工的一致性。对于中小型数控机床,定位精 普遍可达±0.01mm,重复定位精度为± 0.005mm。
X轴的确定
平行于导轨面,且垂 直于Z轴的坐标轴为 X轴。对于工件旋转 的机床(如车床、磨 床等),X坐标的方 向是在工件的径向上, 且平行于横滑座导轨 面。刀具远离工
卧式车床 立式铣床
件旋转中心的方向为X轴正方向。对于刀具旋
转的机床(如铣床、镗床、钻床等),如果Z 轴是垂直的,则面对主轴看立柱时,右手所指 的水平方向为X轴的正方向。
a)
b)
c)
夹紧力作用点与夹紧变形的关系
如图下图a薄壁套的轴向刚性比径向刚性好,用卡爪径向夹紧时工件变形大,若沿 加夹紧力,变形会小得多。在夹紧图b所示的薄壁箱体时,夹紧力不应作用在箱体 而应作用在刚性较好的凸边上,或改为在顶面上三点夹紧,改变着力点位置,以减 紧变形,如图c所示。
数控机床的坐标系 目前,国际标准化组织已经统一了标准坐标系。我国已制 订了JB3051-82《数控机床坐标和运动方向的命名》数控标准。 1)坐标系及运动方向的规定 标准的坐标系采用右手笛卡尔直角坐标系。这个坐标系的各个 轴与机床的主要导轨相平行。直角坐标系X、Y、Z三者的关系及其方 右手定则判定;围绕X、Y、Z各轴回转的运动及其正方向+A、+B、 别用右手螺旋定则确定。
背吃刀量主要受机床刚度的限制,在机床刚度允许的情况下, 尽可能使背吃刀量等于工序的加工余量,这样可以减少走刀次数 提高加工效率。对于表面粗糙度和精度要求较高的零件,要留有 足够的精加工余量,数控加工的精加工余量可比通用机床加工的 余量小一些。
编程人员在确定切削用量时,要根据被加工工件材料、硬度、 状态、背吃刀量、进给量,刀具耐用度,最后选择合适的切削 下表为车削加工时的选择切削条件的参考数据。
35# σ b≤75 0MPa σ b>750 MPa
合金钢
70~220
80~220
80~200
零件的定位与安装
定位安装的基本原则
(1)力求设计、工艺与编程计算的基准统一。 (2)尽量减少装夹次数,尽可能在一次定位装夹中加工出全部待 加工面。 (3)避免采用占机人工调整时间长的装夹方案
(4)夹紧力的作用点应落在工件刚性较序划分时,除应考虑工序集中和工序分散外,还需考虑如下一
工序集中的特点是: (1)有利于采用高生产率的专用设备和数控机床,可大大提高劳动生产率; (2)设备数量少,减少了操作者和操作面积: (3)工序数目少,工艺路线短,简化了生产计划和生产组织工作; (4)工件安装次数少,缩短了辅助时间,容易保证加工表面的相互位置精度; (5)数控机床、专用设备和工艺装备投资大,尤其是专用设备和工艺装备调整和维修比较 生产准备工作量大,新产品转换周期长。 工序分散的特点是: (1)设备与工艺装备比较简单,调整方便,操作者容易掌握,生产准备工作量少,容易适 品 的更换; (2)便于采用最合理的切削用量,减少基本时间; (3)设备数量少,操作人员多,生产面积大。
