(完整版)实验4-路由器基本配置
实验四：路由器基本配置

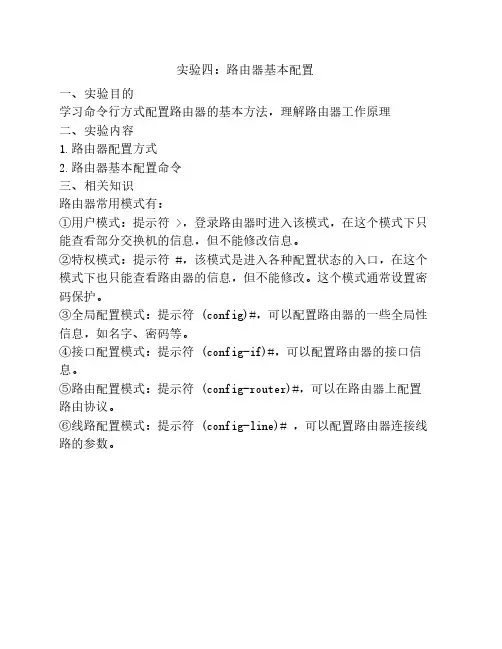

实验四：路由器基本配置一、实验目的学习命令行方式配置路由器的基本方法，理解路由器工作原理二、实验内容1.路由器配置方式2.路由器基本配置命令三、相关知识路由器常用模式有：①用户模式：提示符 >，登录路由器时进入该模式，在这个模式下只能查看部分交换机的信息，但不能修改信息。
②特权模式：提示符 #，该模式是进入各种配置状态的入口，在这个模式下也只能查看路由器的信息，但不能修改。
这个模式通常设置密码保护。
③全局配置模式：提示符 (config)#，可以配置路由器的一些全局性信息，如名字、密码等。
④接口配置模式：提示符 (config-if)#，可以配置路由器的接口信息。
⑤路由配置模式：提示符 (config-router)#，可以在路由器上配置路由协议。
⑥线路配置模式：提示符 (config-line)# ，可以配置路由器连接线路的参数。
conf t 命令是 configure terminal 命令的简写。
interface 命令中需要指明要配置的接口，如：interface e0 表示配置以太网接口e0，interface s0 表示配置串行口s0。
line 命令中需指明要配置的登录线路，如：line console 0 表示配置控制台端口0，line vty 0 4 表示配置远程登录端口0~4。
router 命令中需指明配置的协议类型，如：router rip 表示配置RIP协议。
exit 命令用于退回到上一层模式。
Ctrl+Z或end用于从深层模式直接退回特权模式。
logout 命令用于注销，结束会话。
四、实验内容1、配置路由器名字路由器的名字用于识别各路由器，默认名为Router。
假如把路由器的名字改为R1，可用以下命令：Router(config)#hostname R1R1(config)#配置后，路由器的名字会出现在命令提示符前面。
2、设置控制台口令控制台口令是用超级终端登录路由器时使用的口令。
网络工程实验4 路由器基本配置

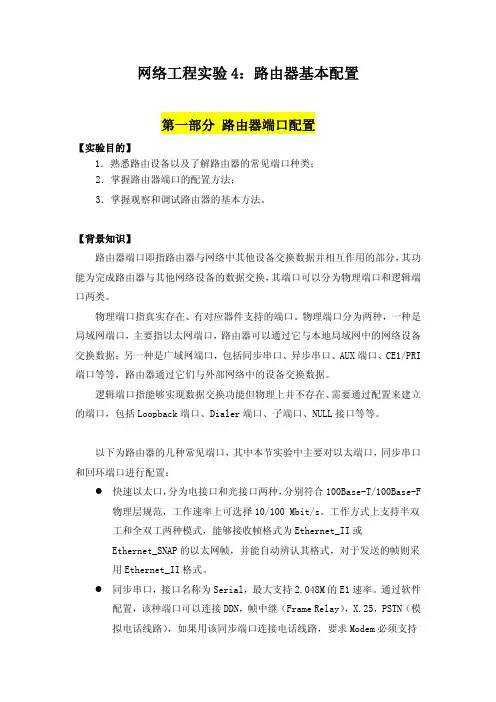

网络工程实验4：路由器基本配置第一部分 路由器端口配置【实验目的】1．熟悉路由设备以及了解路由器的常见端口种类；2．掌握路由器端口的配置方法；3．掌握观察和调试路由器的基本方法。
【背景知识】路由器端口即指路由器与网络中其他设备交换数据并相互作用的部分，其功能为完成路由器与其他网络设备的数据交换，其端口可以分为物理端口和逻辑端口两类。
物理端口指真实存在、有对应器件支持的端口。
物理端口分为两种，一种是局域网端口，主要指以太网端口，路由器可以通过它与本地局域网中的网络设备交换数据；另一种是广域网端口，包括同步串口、异步串口、AUX端口、CE1/PRI 端口等等，路由器通过它们与外部网络中的设备交换数据。
逻辑端口指能够实现数据交换功能但物理上并不存在、需要通过配置来建立的端口，包括Loopback端口、Dialer端口、子端口、NULL接口等等。
以下为路由器的几种常见端口，其中本节实验中主要对以太端口，同步串口和回环端口进行配置：z快速以太口，分为电接口和光接口两种，分别符合100Base-T/100Base-F 物理层规范，工作速率上可选择10/100 Mbit/s。
工作方式上支持半双工和全双工两种模式，能够接收帧格式为Ethernet_II或Ethernet_SNAP的以太网帧，并能自动辨认其格式，对于发送的帧则采用Ethernet_II格式。
z同步串口，接口名称为Serial，最大支持2.048M的E1速率。
通过软件配置，该种端口可以连接DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路），如果用该同步端口连接电话线路，要求Modem必须支持V.25。
同步串口可以工作在DTE和DCE两种方式下，一般情况下，作为DTE使用时，接受DCE设备提供的时钟。
同步串口的链路层协议可以为PPP、LAPB、HDLC、Frame Relay等。
在路由器中所能支持的同步串行端口类型比较多，如Cisco系统就可以支持5种不同类型的同步串行端口，分别是：EIA/TIA-232接口、EIA/TIA-449接口、V.35接口、X.21串行电缆和EIA-530接口。
路由器的基本配置实验报告

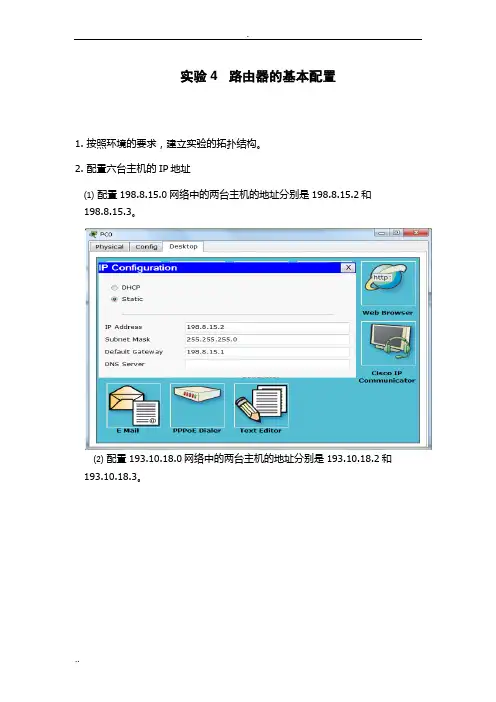

实验4 路由器的基本配置1. 按照环境的要求，建立实验的拓扑结构。
2. 配置六台主机的IP地址⑴配置198.8.15.0网络中的两台主机的地址分别是198.8.15.2和198.8.15.3。
⑵配置193.10.18.0网络中的两台主机的地址分别是193.10.18.2和193.10.18.3。
⑶配置202.7.20.0网络中的两台主机的地址分别是202.7.20.2和202.7.20.3。
⑷测试六台主机之间的连通性，并记录测试结果。
3. 配置路由器A的基本参数。
⑴进入到路由器的全局配置模式。
命令如下：Router0#config termainal⑵配置路由器A的名称为Route_A。
命令如下：Router0<config>#hostname Router_A4. 配置路由器B的基本参数⑴进入到路由器的全局配置模式。
Router1#config termainal⑵配置路由器B的名称为Route_B。
Router1<config>#hostname Router_B5. 配置路由器A上各端口的地址⑴设置路由器A的f0/0端口的IP地址为193.10.18.1，子网掩码为255.255.255.0。
命令如下：Router_A<config>#interface f0/0Router_A<config-if>#ip address 193.10.18.1 255.255.255.0 Router_A<config-if>#no shutdown⑵设置路由器A的f0/1端口的IP地址为198.8.15.1，子网掩码为255.255.255.0 。
Router_A<config>#interface f0/1Router_A<config-if>#ip address 198.8.15.1 255.255.255.0 Router_A<config-if>#no shutdown⑶设置路由器A的s1/0端口的IP地址为195.16.13.1，时钟频率为56000，子网掩码为 255.255.255.0 。
实验4-路由器基本配置
实验4 路由器基本配置实验目的：通过模拟软件对路由器的基本配置1、先熟悉模拟软件环境上面是网络拓扑图下面是各个路由器的状态信息View Suggested La 按钮是建议的配置信息。
作为参考！单击某个路由器可以对该路由器进行配置。
回车就进入了用户模式。
（建议打开Display Net Configs按钮观察配置的情况）也可以用Network Visuablize按钮进入网络拓扑图视图！小实验一，登录路由器Login in在Router>后键入? 显示帮助信息信息可能有很多屏，――more――，回车显示下屏，随时敲q退出。
键入enable或en回车，进入特权模式Router# 也可以用？来显示帮助信息键入config回车，可以看见三个选项，这次实验现在t相当于键入config t键入interface e0或者int e0回车，进入接口Ethernet 0的配置键入interface to0或者int to0回车进入接口Token Ring 0 的配置键入interface s0或者int s0回车进入接口serial 0 的配置键入exit回车，观察变化键入disable回车，观察变化小实验二，帮助功能进入特权模式键入clock ？回车键入clock set ？回车键入clock set 3：35：34 ？回车键入clock set 3：35：34 22 march？回车键入clock set 3：35：34 22 march 2000回车熟悉快捷键ctrl＋Actrl＋Ectrl＋A 然后ctrl＋Fctrl＋B回车然后ctrl＋P向上箭头键入show history 回车小实验三，启动和保存配置信息的命令进入特权模式show start 然后按tab键回车：查看存储在NVRAM中的配置信息，当然你会得到错误信息，因为你没有配置信息被保存。
键入copy run start 回车或者（copy sunning-config startup-config回车）：保存配置信息到NVRAM中。
实验四 路由器基本配置及静态路由的实验过程
实验四路由器基本配置及静态路由一、实验目的1．理解静态路由的配置原理，掌握静态路由的配置命令；2．了解静态路由的使用场合及在路由器配置静态路由的完整过程。
二、实验内容1. 参考实验(1) 网络拓扑结构图图1. 一个简单网络(3)实验步骤<1>为1841路由器增加WIC-2T模块，该模块上有串口。
进入红圈指的是路由器的电源开关，在添加模块时要先断电，即点击一下开关，关掉路由器，然后将WIC-2T点击拖入黄圈所指槽内，然后再点击一下开关，将路由器打开，结果如<2>将两台1841路由器（增加了WIC-2T模块）、一台2950-24交换机、两台Generic计算机按照图1连接好：PC0-直通线-Switch0（f0/2）、Switch0(f0/1)-直通线-Router0(f0/0)、Router0(s0/0/0, DCE)-串行线DCE-Router1（s0/0/0, DTE）、Router1(f0/0)-交叉线-PC1。
注意：，用串行线连接时，从Router0连接到Router1，使得Router0端为DCE端。
<3> 为PC0和PC1配置IP地址、子网掩码和默认网关。
<4> 配置Router0Router>enableRouter#configure terminalRouter(config)#interface f0/0Router(config-if)#ip address 193.123.2.100 255.255.255.0Router(config-if)#no shutdown注释：接口默认为关闭状态，需要打开一下Router(config-if)#exitRouter(config)#interface s0/0/0Router(config-if)#ip address 192.172.128.235 255.255.255.0Router(config-if)#clock rate 64000 %DCE端需配置时钟Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip route 192.168.100.0 255.255.255.0 192.172.128.234Router(config)#exitRouter#show ip route观察上图，S类路由为静态路由，C为直连网络（配好IP后，不需要额外进行路由配置）。
实验四 静态路由配置

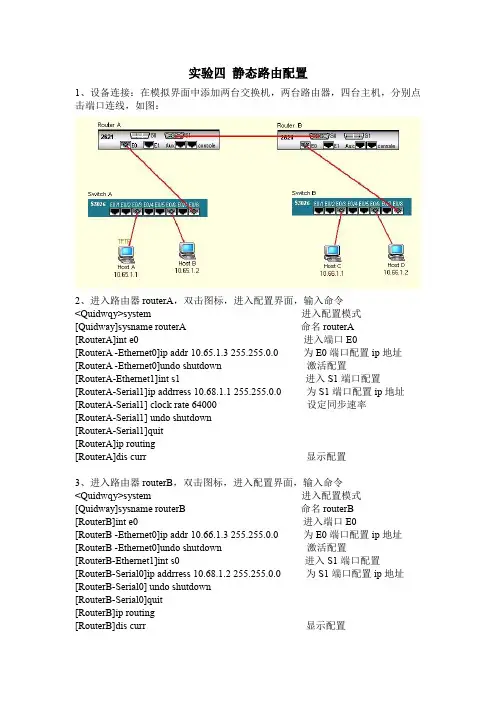

实验四静态路由配置1、设备连接：在模拟界面中添加两台交换机，两台路由器，四台主机，分别点击端口连线，如图：2、进入路由器routerA，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerA 命名routerA [RouterA]int e0 进入端口E0[RouterA -Ethernet0]ip addr 10.65.1.3 255.255.0.0 为E0端口配置ip地址[RouterA -Ethernet0]undo shutdown 激活配置[RouterA-Ethernet1]int s1 进入S1端口配置[RouterA-Serial1]ip addrress 10.68.1.1 255.255.0.0 为S1端口配置ip地址[RouterA-Serial1] clock rate 64000 设定同步速率[RouterA-Serial1] undo shutdown[RouterA-Serial1]quit[RouterA]ip routing[RouterA]dis curr 显示配置3、进入路由器routerB，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerB 命名routerB [RouterB]int e0 进入端口E0[RouterB -Ethernet0]ip addr 10.66.1.3 255.255.0.0 为E0端口配置ip地址[RouterB -Ethernet0]undo shutdown 激活配置[RouterB-Ethernet1]int s0 进入S1端口配置[RouterB-Serial0]ip addrress 10.68.1.2 255.255.0.0 为S1端口配置ip地址[RouterB-Serial0] undo shutdown[RouterB-Serial0]quit[RouterB]ip routing[RouterB]dis curr 显示配置3、分别为主机PCA、PCB、PCC、PCD配置ip地址和默认网关双击PCA，进入配置界面，输入命令PCA login：rootPassword：linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]#route add default gw 10.65.1.3配置PCA的ip地址和默认网关双击PCB，进入配置界面，输入命令PCB login：rootPassword：linux[root@PCB root]#ifconfig eth0 10.65.1.2 netmask 255.255.0.0[root@PCB root]#route add default gw 10.65.1.3配置PCB的ip地址和默认网关双击PCC，进入配置界面，输入命令PCC login：rootPassword：linux[root@PCC root]#ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCC root]#route add default gw 10.66.1.3配置PCC的ip地址和默认网关双击PCD，进入配置界面，输入命令PCD login：rootPassword：linux[root@PCD root]#ifconfig eth0 10.66.1.2 netmask 255.255.0.0[root@PCD root]#route add default gw 10.66.1.3配置PCD的ip地址和默认网关4、测试：双击进入PCA，ping其他三台主机以及路由器routerA的E0、S1端口；路由器routerB的E0、S0端口，发现除了PCB，routerA的E0、S1端口可以ping 通外，其余皆无法ping通。
实验四。 路由器配置方式及基本命令的熟悉
实验四路由器配置方式及基本命令的熟悉一、实验内容与要求l、认识路由器的配置方式；2、按照给出的参考拓扑图构建逻辑拓扑图；3、按照给出的配里参数表配置各个设备；4、练习路由器的一些基本命令，获得路由器的基本使用能力。
二、实验设备或仪器PC机四台，CISCO路由器2620XM两台，反转线一根，串行线缆一对，HUB两台，直通线六根，Cisco Packet Tracer5.3（根据现有教学设备进行实验）三、实验原理路由器是计算机网络的桥梁，是连接网络的主要设备。
通过它不仅可以连通不同的网络，选择数据传送的路经，还能阻隔非法访问等。
对CISCO路由器进行配置的一个方法是通过控制台将PC机的串口直接通过反转线与路由器控制合端口(Console端口)相连，在PC 机上运行终端仿真软件，与路由器进行通信，完成路由器的配置。
另一个方法是通过虚拟终端远程登录（Telnet）路由器，这种方式要求路由器已有一些基本的配置，即至少有一个端口（如Ethernet口）有效连接网络并可用IP协议通信，这样就可通过运行Telnet程序的计算机作为路由器的虚拟终端远程登录路由器，完成路由器的配置。
在使用路由器操作系统（CISCO ISO）时，首先需要熟悉路由器的不同的配置模式和每种模式下的基本命令。
这是各种路由器功能配置的基础。
四、实验内容与步骤实验参考拓扑图（图2.1）和参考配置参数表（表2.1）如下：图2.1 实验参考拓扑图表2.1 配置参数表1、路由器的配置1.1构建本地配置环境（通过Console口配置）用带有超级终端程序的PC机连接到路由器作为控制台。
通过路由器的Console口配置路由器。
配置过程步骤如下：ⅰ、建立本地配置环境；将反转线一端通过DB-9适配器连接到PC机的串口（COM口），另一端链接路由器的Console口。
ⅱ、检查PC是否已安装“超级终端”（Hyper Terminal）组件，若“附件”中无，可由“添加/删除程序”的方式添加之。
实验 4 路由器的 基本 配置
实验 4 路由器的基本配置一、实验目的1、掌握利用超级终端配置路由器时的连接和参数设置。
2、掌握用配置向导配置路由器的步骤和方法。
3、掌握检查路由器配置和状态的路由器命令。
4、掌握手工对路由器进行初始配置的步骤和方法。
二、实验任务1、通过控制台电缆，利用超级终端软件和路由器配置向导对路由器进行初始配置。
2、通过控制台电缆，利用超级终端软件对路由器进行手工初始配置。
3、通过控制台电缆，练习常用路由器高级配置命令的用法。
三、实验设备路由器一台，工作站PC 一台，控制台电缆一条，交叉双绞线一条。
四、实验环境实验环境如图所示。
五、实验步骤（一）超级终端登录路由器1、运行Cisco Packet Tracer 软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console 口，PC 端接RS232 口。
2、启动超级终端。
3、在系统设置对话框中，出现“Continue with configuration dialog? [yes/no]:”提示时，键入“n”，出现“Press RETURN to get started!”提示，按“回车”键直到出现用户EXEC 模式提示符Router>。
4、练习路由器四种工作模式的相互转换。
（二）通过以太网口Telnet 登录路由器1、运行Cisco Packet Tracer 软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console 口，PC 端接RS232 口。
2、再使用交叉双绞线（Copper Cross-Over）连接路由器的Fastethernet 0/0 接口和PC 工作站的网卡接口。
3、启动超级终端。
4、在超级终端中对“Continue with configuration dialog? [yes/no]:”提示选择“n”，出现“PressRETURN to get started!”提示，按“回车”键直到出现用户EXEC 模式提示符Router>。
PT实验-第4章路由器访问与基本配置
第4章路由器访问与基本配置1.实验目的通过本实验可以掌握如下技能：①熟悉路由器CLI的各种模式；②熟悉路由器CLI的各种编辑命令；③掌握路由器的IOS基本命令④查看路由器的有关信息⑤路由器密码的设置2.实验拓扑实验拓扑图如图2-1所示。
图2-1 实验2拓扑图3.实验步骤（1）步骤1：用户模式和特权模式的切换Router>Router>enableRouter#Router#disableRouter>//”Router”是路由器的名字，而”>“代表是在用户模式。
”enable”命令可以使路由器人用户模式进入到特权模式，”disable”命令则相反，在特权模式下的提示符为”＃”（2）步骤2：”？”和【Tab】键的使用（以配置路由器时钟为例）Router>enableRouter#clokTraslating”clok”...domain server(255.255.255.255)(255.255.255.255)%Unknown command or computer name，or unable to find computer address//以上表明输入了错误的命令.等待时间较长.可以在配置模式下输入no ip domain-lookup命令缩短查询时间.Router#cl?clear clock//路由器列出了当前模式下可以使用，并以”cl”开头的所有命令Router#clock%Incomplete command.//路由器提示命令输入不完整Router#clock ?set Set the time and date//要注意的是”？”和”clock”之间要有空格，否则将得到不同的结果，如果不加空格路由器以为你是想列出以”clock”字母开头的命令，而不是想列出”clock”命令的子命令或参数Router#clock set ?hh;mm;ss Current TimeRouter#clock set 11;36;00%Incomplete command.Router#clock set 11;36;00 ?<1-31> Day of the monthMONTH Month of the yearRouter#clock set 11;36;00 12 ?MONTH Month of the year//以上多次使用”？”帮助命令，获得了”clock”命令的格式Router#clock set 11;36;00 12 08ˆ％ Invalid input detected at ‘ˆ’ marker.//路由器提示输入了无效的参数，并用”ˆ”指示错误的所在Router#clock set 11;36;00 12 august%Incomplete command.Router#clock set 11;36;00 12 august 2003Router#show clock11：36：03.149 UTC Tue Aug 12 2003//至此成功配置了路由器的时钟，通常如果命令成功，路由器不会有任何提示。
计算机网络 实验四、路由器基本配置
实验五路由器配置与管理实验一、实验目的（1）熟悉路由器开机界面；（2）掌握Quidway R系列中低端交换机几种常用配置方法；（3）掌握Quidway R系列中低端交换机基本配置命令。
二、实验环境Quidway R系列路由器、标准Console配置线、双绞线、PC。
三、实验内容1、预备知识（1）R2811路由器规格说明（2）Quidway R2811结构硬件组成：CPU(处理器）RAM(存储正在运行的配置文件)FLASH（负责保存OS的映像和路由器的微码）NVRAM（保存配置件）ROM（加载OS）接口（完成路由器与其它设备的数据交换）软件结构：BOOT ROM：主要功能是路由器加电后完成有关初始化工作，并向内存中加入操作系统代码。
VRP（Versatile Routing Platform，通用路由平台）：华为路由器上运行的软件平台。
2、配置环境搭建（1）进入路由器配置视图可以使用两种方式进入交换机配置视图：方式(I)：使用console口配置Console口配置是交换机最基本、最直接的配置方式。
当交换机第一次被配置时，Console口配置成为配置的唯一手段。
因为其他配置方式都必须预先在交换机上进行一些初始化配置。
Console口配置连接较为简单，只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可。
配置时使用Windows操作系统附带的超级终端软件进行命令配置，其具体操作步骤如下：(1)首先启动超级终端，点击windows的开始→程序→附件→通讯→超级终端，启动超级终端；(2)根据提示输入连接描述名称（如：router）后确定，在选择连接时使用COM1后单击“确定”按钮将弹出如图２所示的端口属性设置窗口，并按照如下参数设定串口属性后单击“确定”按钮。
此时，我们已经成功完成超级终端的启动。
如果您已经将线缆按照要求连接好，并且交换机已经启动，此时按Enter键，将进入路由器视图标识符：[Qudiway]方式(II)：使用Telnet方式进入配置视图使用Telnet的准备：将本地PC上的以太网卡接口通过交换机与路由器的以太网口相连接（也可以利用交叉线直接将路由器和PC以太口连接），以Console方式配置Telnet用户和口令。
实验四 路由器基本配置
实验四路由器基本配置一、实验目的1、了解路由器的配置方式；2、掌握路由器的基本配置命令；二、实验设备Quidway S3026以太网交换机 1 台Quidway S2116以太网交换机 1 台Quidway AR28-12路由器2台Quidway AR28-31路由器1台计算机4台，网线若干根，V.35DTE、DCE电缆线2对三、实验原理及内容：（一）路由器的配置方式Console口配置用Console方法，在第一次配置路由器时必须采用Console口配置方式。
用Console口配置交换机时需要专用的串口配置电缆连接交换机的Console口和主机的串口，实验室都已经配备好。
实验前我们要检查配置电缆是否连接正确并确定使用主机的那一个串口。
在创建超级终端时需要此参数。
完成物理连线后，我们来创建超级终端。
Windows系统一般都在附件中附带超级终端软件。
在创建过程中我们要注意如下参数：选择对应的串口（com1或com2）；配置串口参数。
串口的配置参数如图：单击确定按钮即可正常建立与路由器的通信。
如果路由器已经启动，按Enter键即可进入路由器的普通用户视图。
若还没有启动，打开路由器的电源我们会看到路由器的启动过程，启动完成后同样进入普通用户视图。
华为路由器均采用命令行的方式进行配置，为了我们实验的顺利进行，先来介绍一下Quidway系列路由器的几种配置视图：系统视图：通过console方式登陆路由器即可景如系统视图，在该视图下主要完成全局参数的配置，具体配置在后面的实验有详细介绍。
接口视图：在系统视图下输入interface interface-type interface-number 即可进入接口配置视图，在该视图下主要完成接口参数的配置，具体配置在后面的实验有详细介绍。
路由协议视图：在系统视图下输入router rip即可进入路由协议配置视图，该配置视图下可以完成路由协议的一些相关配置。
下面是在路由器上进行视图切换的界面，可以参照它来熟悉视图切换。
实验报告-路由器的基本配置
实验报告-路由器的基本配置实验报告-路由器的基本配置1、实验目的本实验旨在掌握路由器的基本配置方法，包括IP地质的配置、静态路由的配置、NAT的配置等。
2、实验设备本实验所使用的设备如下：- 1台路由器（型号：）- 1台电脑- 网线若干3、实验步骤3.1 路由器的物理连接将路由器与电脑通过网线连接，确保连接稳定。
3.2 路由器的基本配置3.2.1 登录路由器打开浏览器，在地质栏中输入路由器的IP地质（如192.168.1.1），按下回车键进入路由器的登录界面。
输入正确的用户名和密码，登录。
3.2.2 配置IP地质在路由器的管理界面中，找到网络设置选项。
根据实际网络环境的要求，配置路由器的IP地质。
局域网IP地质.192.168.1.1子网掩码.255.255.255：03.2.3 配置静态路由在路由器的管理界面中，找到路由配置选项。
根据实际网络环境的要求，配置静态路由表，实现不同网络之间的互联。
示例：目标网络.192.168.2：0下一跳.192.168.1.23.2.4 配置NAT在路由器的管理界面中，找到NAT配置选项。
根据实际网络环境的要求，配置NAT，实现内网IP地质转换为公网IP地质访问互联网。
示例：内网IP地质.192.168.1：0公网IP地质：X：X：X：X4、实验结果经过配置后，路由器的基本功能得到了实现。
通过配置IP地质，网络设备可以彼此通信。
通过配置静态路由和NAT，不同网络之间可以互联，并且内网设备可以访问互联网。
5、实验心得本实验中，我深入了解了路由器的基本配置方法，通过实际操作，收获了一定的实验经验。
附件：无法律名词及注释：1、IP地质：Internet Protocol Address的缩写，是指互联网协议地质，用于给网络中的设备分配唯一的标识。
IP地质分为公网IP地质和私网IP地质两种类型。
2、子网掩码：Subnet Mask的缩写，用于划分IP地质的网络和主机部分。
实验四 路由器基本配置
实验四：路由器基本配置实验学时：2实验类型：验证实验要求：必修一、实验目的通过对路由器安装与配置实验，加深对相关网络设备工作原理理解，掌握其常见产品的安装与配置方法，为将来从事网络工程建设打下基础。
二、实验内容1．PC机和路由器的连接：2．设置超级终端程序；3．通过PC机查看路由器的加电启动报告；4．路由器的基本配置。
三、实验原理、方法和手段在命令行状态下，路由器主要有以下几种工作模式：（1）用户模式。
主要用于查看路由器的基本信息，此模式下不能对路由器进行配置，提示符为：Router>（2）特权模式。
主要用于查看、测试、检查路由器或网络，不能对接口、路由协议进行配置。
提示符为：Router#，进入形式：Router>enable。
（3）全局配置模式。
主要用于配置路由器的全局参数。
提示符为：Router(config)#，进入形式：Router#config terminal。
（4）全局模式下的子模式。
包括：接口、路由协议、线路等。
进入形式和提示符如下：Router(config)#，进入形式：Router#config terminal。
Router(config)# interface e0 进入接口模式Router(config-if)# 接口模式提示符Router(config)#rip 进入路由协议模式Router(config-router)# 路由协议模式提示符Router(config)#line console 0 进入线路模式Router(config-line)# 线路模式提示符路由器的基本配置就是在以上模式下实现路由器的命名、密码、配置相关端口、保存、设置静态路由、设置默认路由等。
图4.1 拓扑结构图四、实验条件1．硬件环境（１）PC机1台，操作系统为Windows2000，装有超级终端程序；（２）Cisco Catalyst 2610路由器1台；（３）路由器的与计算机连接的扁平数据线1条。
实验4 路由器基本配置
实验设备（环境）：
Windows操作系统Packet Tracer模拟器软件
实验内容：
1、新建实验拓扑图
2、熟悉路由器基本设置方式与常用命令
3、在路由器上配置IP地址
4、配置路由器远程密码
技术原理：
路由器的管理方式基本分为两种：带内管理和带外管理。通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置时必须利用Console端口进行配置。
第五种：虚拟终端配置模式（router（config-line）#）
第六种：RIP路由协议配置模式（router（config-router）#）
第七种：RXBOOT模式（用于恢复路由器密码，按住Ctrl+break 60秒）
2、为了方便管理，路由器需开通telnet功能，请问如何配置路由器？
答：首先在路由器上配置路由器管理接口的IP地址，接着配置路由器远程登录密码，再配置路由器特权模式密码，最后保存路由器上所做的设置。
H、然后退到全局配置模式下，对路由器的另外一端配置IP地址以及开启端口，这边不需要配时钟频率。
图2-4
图2-5）
图2-5
（2）、配置PC的IP地址
A、PC1的IP地址配置，如图1-3；PC2的IP地址配置，如图2-6
图2-6
3、PC端登录检测
图2-8
结论：PC1可以进行远程登录；而PC1与PC2直接不能通信。
实验思考题
1、路由器有多少种配置模式？
答：路由器有7种配置模式。
第一种：用户命令模式（router>）。第二种：特权命令模式（router#）
第三种：全局配置模式（router（config）#）
实验4 路由器基本配置
实验四 路由器基本配置一、 实验目的1． 理解各种网络连接设备的工作原理。
2． 熟悉packet tracer 的使用方法。
3． 掌握路由器的基本配置方法。
二、 实验理论基础1．简要说明LLC 协议和MAC 协议的功能。
2．说明以太网是如何实现广播信道实现点对点通信。
3．说明以太网中解决共享信道信号冲突的机制。
4．说明集线器、交换机、网桥、路由器的区别。
三、实验步骤1．分别用集线器、网桥、交换机连接网络，并用追踪数据包的方法理解他们的区别；(1)如图1所示，在PC0中分别ping PC1、PC3、PC6，记录效果；(2)把图1中的网桥去掉，直接用网线连接起来，重复作上题;(3)如图2所示，在pc0中ping PC2，记录效果；(4)把图2中的PC0、PC1、PC2组成一个名为aaa ，编号为2的VLAN ，而把另三台电脑组成一个名为bbb ，编号为3的VLAN ，然后在PC0中Ping PC1，记录效果，然后在PC0中Ping PC5，记录效果。
2．路由器的基本配置，写出每个配置的命令。
图3 图4配置内容一：(1) 按图3所示连接网络；图1图2(2) 配置路由器名字为R1；(3) 配置路由器的系统时间为当前时间；(4) 设置路由器的控制台口令为12345；(5) 设置路由器的远程登录口令为54321；(6) 设置路由器的特权口令为abcde，特权密码为edcba；(7) 配置路由器的以太网接口：E0口的IP地址为192.168.0.1/24，E1口的IP地址为192.168.1.1/24；(8) 配置PC1的IP地址为192.168.0.11/24，默认网关为192.168.0.1；(9) 配置PC2的IP地址为192.168.1.22/24，默认网关为192.168.1.1。
配置内容二：(1) 按图4所示连接网络；(2) 配置路由器名字分别为R1 和R2；(3) 配置两个路由器的同步串行口：R1的S0口的IP地址为192.168.10.1/24，R2的S0口的IP地址为192.168.10.2/24；（注意DCE端和DTE端的区别）(4) 配置两个路由器的回环接口：R1的L0口的IP地址为192.168.1.1/24，R2的L0口的IP 地址为192.168.2.1/24。
实验四_路由器的基本配置实验报告
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
%LINK-5-CHANGED: Interface Loopback2, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback2, changed state to up
R4(config-if)#ip address 192.168.5.129 255.255.255.192
R2的S0/0
192.168.16.2
255.255.255.252
R2的S0/1
192.168.16.5
255.255.255.252
R3的S0/0
192.168.16.6
255.255.255.252
R3的S0/1
192.168.16.9
255.255.255.252
R4的S0/0
192.168.16.10
R1(config)#ip route 192.168.5.0 255.255.255.192 S0/0
R1(config)#ip route 192.168.5.64 255.255.255.192 S0/0
R1(config)#ip route 192.168.5.128 255.255.255.192 S0/0
R1#ping 192.168.5.129
Type escape sequence to abort.
路由器基本配置实验
路由器基本配置实验路由器基本配置实验1、实验目的本实验旨在学习和掌握路由器的基本配置操作，包括网络连接设置、IP地质配置、DNS配置等。
2、环境准备- 一台路由器设备- 一台电脑- 网线3、实验步骤3.1 连接路由器与电脑将路由器与电脑通过网线进行连接，确保连接稳定。
3.2 进入路由器配置页面在电脑上打开任意浏览器，输入默认网关地质（通常为192.168.1.1或192.168：0.1）进入路由器的配置页面。
3.3 登录路由器在配置页面上输入路由器的登录用户名和密码，通常默认用户名为admin，密码为空或默认为admin。
3.4 检查网络连接在路由器配置页面中，找到“WAN”或“网络连接”选项，检查网络连接状态是否正常。
如果需要配置连接方式，按照网络运营商提供的信息进行设置。
3.5 配置局域网IP地质在路由器配置页面中，找到“LAN”或“局域网设置”选项，设置路由器的局域网IP地质、子网掩码等参数。
通常推荐将默认的IP地质修改为其他地质，避免与其他设备冲突。
3.6 配置DHCP服务在路由器配置页面中，找到“DHCP服务”选项，启用DHCP服务，设置IP地质池的起始地质和结束地质。
这样可以自动分配IP 地质给连接到路由器的设备。
3.7 配置DNS服务器在路由器配置页面中，找到“DNS”或“域名服务器”选项，设置主DNS服务器和备用DNS服务器的地质。
可以使用运营商提供的DNS地质，也可以使用其他公共的DNS服务器地质。
3.8配置无线网络（可选）如果路由器支持无线网络功能，可以在路由器配置页面中找到相应选项，设置无线网络的名称（SSID）、加密方式和密码等。
3.9保存并应用配置在路由器配置页面中，找到“保存”或“应用”按钮，保存并应用配置。
4、实验总结通过本次实验，我们学习并掌握了路由器的基本配置操作，包括网络连接设置、IP地质配置、DNS配置等。
这些基本配置对于路由器正常运行和连接到互联网非常重要。
实验4路由器基本配置及静态路由实验报告
实验4路由器基本配置及静态路由实验报告实验目的：1.学习了解路由器的基本配置；2.学习了解静态路由的配置和使用；3.掌握基于静态路由的网络通信实现。
一、实验背景和原理：路由器是互联网中的重要组成部分，它负责在不同网络之间传递数据包，将源网络的数据包传递到目标网络。
在互联网中，路由器根据用户配置的路由表来选择合适的路径来转发数据包。
静态路由，也称为静态路由表，是在网络管理员手动配置的路由表中进行路由选择的过程。
它不依赖于动态路由协议，管理员需要手动添加和配置静态路由规则。
静态路由的好处是简单，适用于路由器之间的小型网络。
二、实验设备：1. 4台路由器（如Router1、Router2、Router3、Router4）2.1台交换机3.PC端设备三、实验步骤：1.连接实验设备：将4台路由器和1台交换机进行连接，形成一个局域网，所有设备通过交换机互相连接。
2.配置IP地址：在每台路由器上配置IP地址，确保不同路由器上的接口IP地址在同一网段内。
3.配置静态路由：在每台路由器上配置静态路由表。
管理员需要手动添加和配置每个路由器的静态路由规则，使得不同的子网可以相互通信。
4.测试网络通信：使用PC端设备对各子网进行ping测试，确认静态路由配置正确无误。
根据ping的结果，可以判断是否能够正常通信。
四、实验结果：经过上述步骤，完成了4路由器的基本配置及静态路由配置。
经过网络测试，可以得出以下结论：1.路由器间的网络互通正常，可以通过静态路由实现不同子网之间的通信；2.配置正确的静态路由表可以实现跨网络的数据包转发；3.静态路由的配置相对简单，适用于小型网络。
五、实验总结：通过本次实验，我们学会了基本的路由器配置和静态路由的配置与使用。
实验过程中，我们遇到了一些问题，如IP地址配置错误、静态路由配置错误等，通过排查问题和调整配置，解决了这些问题。
实验过程中，我们对路由器和网络通信有了更深入的了解，掌握了一些基本的网络配置技巧。
路由器的配置实验报告
路由器的配置实验报告实验名称：路由器的配置实验报告实验目的：1.了解路由器的基本概念和工作原理。
2.学习并掌握路由器的配置方法。
3.实现路由器的基本功能，提高网络通信效率。
实验仪器：1.一台路由器。
2.一台电脑。
3.一根网线。
实验步骤：使用电脑连接路由器，打开浏览器，输入路由器的默认 IP 地址（192.168.1.1 或 192.168.0.1），进入路由器的设置页面。
1.修改管理密码在路由器的设置界面，选择“系统管理 - 管理设置”，修改管理员密码。
强烈建议密码设置为复杂度高、难以猜测的密码，以保证路由器的安全性。
2.修改无线网络 SSID 和密码在路由器的设置界面，选择“无线设置”，修改无线网络 SSID和密码。
同样建议将密码设置为复杂度高、难以猜测的密码，以保证网络的安全性。
3.开启 DHCP在路由器的设置界面，选择“LAN - DHCP 服务器”，启用 DHCP （动态主机配置协议）。
开启 DHCP 后，路由器可以为局域网内的电脑、手机等设备自动分配 IP 地址，方便设备的连接和管理。
4.设置端口转发在路由器的设置界面，选择“NAT - 端口转发”，配置需要转发的端口。
端口转发主要用于将局域网内的电脑或服务器暴露在公网上，以便外部设备能够访问。
例如，我们可以将 80 端口转发到局域网内的 Web 服务器上，使得外部用户能够通过网址访问 Web 服务器。
5.设置静态路由在路由器的设置界面，选择“路由设置 - 静态路由”，配置需要添加的路由。
静态路由主要用于手动添加路由规则，以便路由器能够正确地转发网络数据包。
例如，我们可以手动添加一条路由规则，将目标 IP 地址为 192.168.1.0 的数据包转发到局域网内的某台电脑上，以实现局域网内的数据交换。
实验总结：通过本次实验，我们了解了路由器的基本概念和工作原理，掌握了路由器的配置方法。
合理配置路由器可以提高网络通信效率，同时保护网络安全。
实验四路由器的基本配置
实验四路由器的基本配置【实验名称】如何配置路由器支持Telnet.【实验目的】掌握路由器的管理特性,学会配置路由器支持Telnet操作的相关语句.【背景描述】假设某学校的网络管理员第一次在设备机房对路由器进行了初次配置后,他希望以后在办公室或出差时也可以对设备进行远程管理,现要在路由器上做适当配置,使他可以实验这一功能.本实验以一台R2624路由器为例,路由器命名为RouterA.一台PC机通过串口(COM)连接到路由器的控制(CONSOLE)端口,通过网卡(NIC)连接到路由器的fastethernet0端口.假设PC机的IP地址和网络掩码分别为192.168.0.137,255.255.255.0,配置路由器的fastethernet0端口的IP地址和网络掩码分别为192.168.0.138,255.255.255.0.【实验功能】使网络管理员可以通过Telnet对路由器进行远程管理.【实验拓扑】RouterAF0/1 Console192.168.0.138NIC COMPC【实验设备】R3760(1台)【实验步骤】步骤1.在路由器上配置fastethernet0端口的IP地址.Red-Giant>enable !进入特权模式Red-Giant#configure terminal ！进入全局配置模式Red-Giant(config)#hostname routerA ！配置路由器名称为“RouterA”routerA(config)#interface fastethernet0 ！进入路由器接口配置模式routerA(config-if)#ip address 192.168.0.138 255.255.255.0 ！配置路由器管理接口IP地址routerA(config-if)#no shutdown ！开启路由器fastethernet0接口验证测试：验证路由器接口fastethernet0的IP地址已经配置和开启routerA#show ip interface fastethernet0或routerA#show ip interface brief步骤2.配置路由器远程登录密码.routerA(config)#line vty 0 4 ！进入路由器线路配置模式，配置前5个用户登录的密码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁德师范学院计算机系
实验报告
（—学年第学期）
课程名称计算机网络
实验名称实验4 路由器基本配置专业计算机科学与技术年级11级
学号姓名
指导教师
实验日期
实验目的与要求：
1、掌握路由器几种常用配置方法；
2、掌握采用Console线缆配置路由器的方法；
3、掌握采用telnet方式配置路由器的方法；
4、熟悉路由器不同的命令行操作模式以及各种模式之间的切换；
5、掌握路由器的基本配置命令；
实验设备（环境）：
Windows操作系统 Packet Tracer模拟器软件
实验内容：
1、新建实验拓扑图
2、熟悉路由器基本设置方式与常用命令
3、在路由器上配置IP地址
3、配置路由器远程密码
技术原理：
路由器的管理方式基本分为两种：带内管理和带外管理。
通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置时必须利用Console端口进行配置。
交叉线与直通线的用法：相同设备的连接要用交叉线，不同设备的连接要用直通线，此处的相同并不是以名称判断，而是以功能划分。
如计算机和路由器也被认为是相同设备。
实验背景：
假设你是某公司新来的网络管理员，公司要求熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作。
同时作为网管，你第一次在设备机房对路由器进行了初次配置后，希望以后再办公司或出差时也可以对设备进行远程管理，现在要在路由器上做适当的配置。
实验步骤：
路由器基本配置（一）：
实验拓补图
1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置
b、打开Command Prompt
路由器基本配置二：拓补结构图
RB(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
RB(config-if)#exit
RB(config)#interface serial 2/0
RB(config-if)#ip address 192.168.3.1 255.255.255.0
RB(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
RB(config-if)#exit
RB(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
RB(config)#end
RB#
%SYS-5-CONFIG_I: Configured from console by console
RB#show ip interface brief
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 192.168.1.2 YES manual up up
FastEthernet1/0 unassigned YES unset administratively down down
Serial2/0 192.168.3.1 YES manual up up
Serial3/0 unassigned YES unset administratively down down
FastEthernet4/0 unassigned YES unset administratively down down
FastEthernet5/0 unassigned YES unset administratively down down RB#
1、验证进入特权模式的密码
Switch>en
Password:
2、验证telnet远程登录密码
a. 给PC机设置IP地址
b、打开Command Prompt
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。
