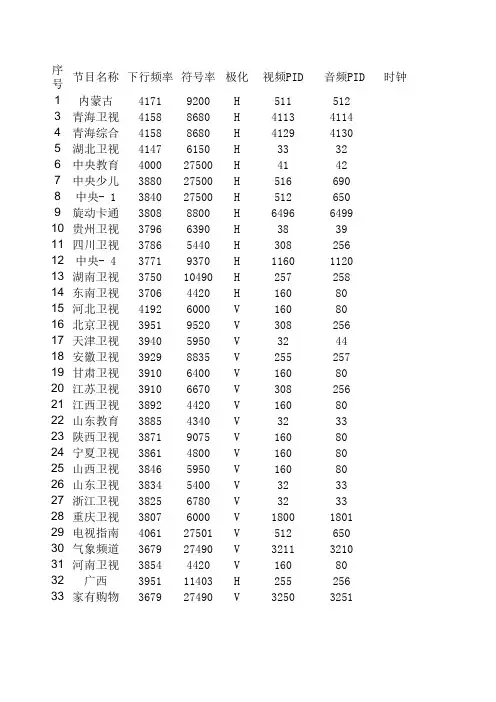

有线电视参数

第一章 CATV工程设计标准1、工程设计规格表（引自GY106-92，GY/T 121-95）2、CATV图像质量主观评价表用户端图像质量的主观评价是采用五级损伤标准，应参照国际GB7401第4.2条五级损伤制标准执行,4级图像是CATV系统的设计标准。

对于中国电视制式 C/N=N+6.4dB,图像等级4级（S/N=36.6dB）对应C/N=43dB。

3、米加权信噪比与图像等级关系公式（S/N）5MHz=23-Q+1.1Q2(dB)(欧广联实验公式),（S/N）5MHz指在5MHz带宽内测得的米加权信噪比（S/N）6MHz=21-Q+1.1Q2(dB)(广电部补充公式)第二章 CATV双向系统频率分割配置示意图5-8MHz状态监测、业务通讯8-22MHz数字电视回传22-30MHz回传模拟电视30-65MHz交互式数据业务65-87MHz隔离带87-108MHz FM广播（低端内含业务通讯频段）111-566MHz下行模拟电视566-670MHz下行数字电视670-750MHz数据传输专用通道，传送交互式数据业务此频率分割配置适合大型综合业务网，上行通路较5-30MHz扩展35 MHz，为开展交互业务提供可能；下行能路有58个模拟电视频道可供使用，同时提供了104MHz的下行数字压缩电视的频率空间，约可传送120套的数字压缩电视节目，为提供NVOD服务创造了条件；在最高端有80MHz 的带宽，可开展交互式数据业务。

第三章中国有线电视频道配置表第四章常用电缆技术特性及参数常用电缆枝术特性及参数常用（20℃）结构特性第五章 RF放大模块技术参数及型号对照1、常用飞利浦放大模块及光纤接收模块参数2、CATV放大器模块对照表3、放大器常用放大技术相对推挽放大CTB指标改善及功率消耗对比第六章分支器、分配器技术指标1、迅田牌（5-1000MHz）高品质分支器性能指标2、迅田牌CATV（5-1000MHz）高品质分配器性能指标注：以上指标符合（超出）GY/T137-1999标准第七章光缆设计基本数据第八章市—县—乡长距离光纤传输相关技术第九章 CATV设计使用符号第十章有线电视主要指标定义及计算公式第十一章传输系统设计公式第十二章 CATV工程验收测试第十三章模拟有线电视系统图第十四章数字有线电视系统图第十五章中国无线电频率划分表第十六章有线电视系统主要技术指标解析第十七章常用光纤传输技术问答1、如何选择光纤?选择光纤，要从以下特性进行考察：一、不连续点：在1310nm和1550nm波长下，不存在衰减大于0.1 dB的不连续点。

二、色散：零色散波长范围λ。

1300-1322（nm）λ0处最大色散斜率S0为0.092PS/nm2²km三、模场直径：在1310nm下9.3±0.5nm在1550nm下10.5±1.0nm截止波长λ00≤1260 nm偏振模色散≤0.1ps(km)1/2四、光纤几何尺寸:包层直径125±1.0nm芯/包同心度偏差≤0.5nm包层圆度过≤1%五、机械性能:筛选强度: 0.7Gpa(100KPSi或1%应变)涂层剥离力: 1.3牛顿(0.3磅) ≤机械剥离力≤8.9牛顿(2.0磅)六、有效群折射率:1310nm 1.465691550nm 1.4666七、使用温度范围: -60℃- +85℃2、光缆架设施工中应注意哪些问题?1、施工前请开盘检测，并记录每盘光缆的盘号、长度、芯数、光纤颜色等，如发现问题请及时与我公司联系。

2、GYXTY型号光缆施工架设中允许最大拉力不应超过150公斤，弯曲半径不能低于15倍光缆外径。

3、超过一公里的光缆敷设，应采用缆盘放线架把光缆盘支起放光缆，放开光缆应用挂线滑轮及时吊起，光缆敷设严禁被车压、浪涌扭转、打小圈或死扣等，以免光缆内部光纤折断。

4、光缆敷设牵引速度以5~15米/秒内匀速为宜。

5、线路转弯处光缆应留半米余兜（伸缩弯），每个光缆熔接点如不切断，至少预留余长30米，与光接收机尾缆单头熔接至少预留余长15米。

6、由于线路测量不准，光缆余长过多，请不要切断，可把过量余长盘在两边邻近无器件的杆头上。

7、光缆熔接点和光结点（光接收机位置）宜选在方便进车及施工维护方便的地方。

3、HFC网在选择光发射机的时候，是用1310nm还是用1550nm设备好?1310nm和1550nm是光纤在传输光信号时对光信号损耗较小的两个光波段，又叫窗口，早期曾使用800nm光波段，虽然设备简单、价格便宜，但由于光纤在这个窗口损耗太大，目前除在极少数场合使用外，在广播电视系统已基本被淘汰。

在普通单模光纤中，1310nm波段的传输损耗理论值约为0.25dB/km，在工程上已可以做到（0.3-0.35）dB/km，而1550nm波段的传输损耗理论值约为0.15 dB/km，工程上也已做出小于（0.2-0.25）dB/km的光纤网络。

1550nm波段比1310nm波段的光信号在光纤中传输损耗要小得多。

光纤的色散特性也称光纤的带宽特性，它直接影响光波信号在光纤中传输的带宽平坦度。

色散由多模色散、材料色散和结构色散3部分构成，在单模光纤中，多模色散为零，材料色散在1310nm波段也几近为零，而光纤结构色散在1310nm波段要比1550nm波段小得多，因此，用1310nm 波段传输模拟宽带信号时，在理论上可得到较平坦的带宽特性，实际使用时带宽性能也比1550nm波段略胜一筹。

两个光窗口的适用范围是，在1310nm波段，广泛使用发光二极管作为激光源，理论和实践证明，1310nm波段设备简单、直接调制线性较好，适宜于对线性要求较高的模拟有线广播电视网络使用。

在实践中，用1310nm设备组成的宽带网在带宽达5-1000MC范围内可以做到基本平坦，各地用1310nm设备组成的城市HFC网也取得比较满意的效果。

在1550nm波段，目前大都使用DFB激光器作为激光源，应用这类激光器采用直接调制的方法目前还很难得到较好的线性，因此，在1550nm 波段，大都采用外调制加光放大的方法来改善光信号的线性和提高光输出功率，这势必又增加了设备的复杂性和造价。

即使如此，1550nm波段在光纤传输中损耗要比1310nm波段小得多，因此系统规模较大、光接收点较多的有线广播电视网络和传输距离较远、对线性要求不太高的数字传输电路应用比较广泛。

4、HFC网中光设备的维护需要注意哪些问题？在HFC网络中的光设备主要有：前端光发射机、光分路器和光接收机。

这3部分设备在CATV光纤传输网络中起着至关重要的作用，任何一个环节出了问题，都会引起整个HFC网络的故障。

一、光发射机部分光发射机是光传输网络的核心部分，它负责将前端射频信号转换为光信号，使其能在光纤中传输。

光发射机通常安装在前端机房，在正常环境下，性能稳定性叫高。

但在长期运行中，也会发生故障，可通过面板上的监测口测得的数据查出故障类型。

1、射频（RF）部分射频信号的幅度决定光调制幅度。

通常，为了减少限幅失真，将总调幅度设在20%～30%。

根据总调制度与单频道调制度、频道数的关系M=m （n/2）计算出射频电平，如果输入的射频电平超出合适的值，就可能产生失真，接收的信号图像会出现干扰，同时，接收机的输出电平也会升高。

相反，如果调幅度降低，接收机的输出电平下降，信号的载噪比下降。

在发射机的RF输入端口旁有检测口，发射机面板上还有机内RF驱动放大器后的电平检测口，可通过这两个口的电平了解RF信号的变化情况。

2、电光输出（IL）特性若受温度或其他因素的影响，光强度或偏置电流发生变化时，IL特性曲线的工作区间将改变，上移或下移都将产生光输出失真，使接收机输出信号有干扰。

若机房温度较高，激光器的工作温度不正常时，面板上的发光二极管将显示警告信号，并且测出的直流电压也不正常，若不及时处理，将引发光功率、偏置电流的不正常而告警。

若因空调故障所致，可临时用电风扇降温，使发射机恢复正常工作。

二、光分路器部分光分路器负责光发射机输出信号的合理分配，将一路光信号按一定的比例分成几路光信号输出。

若平时没有搬移或动过分路器的端口，基本不会发生故障，只有搬移或动过端口后，使得端口的接触耦合不好或尾纤头沾染了灰尘，才会导致光功率下降而使接收光功率下降，使端口接触良好或用酒精棉球擦去尾纤头的灰尘可防止这种故障。

三、光接收机部分光接收机一般都安装在野外，分散于各个地点，工作环境较差，发生故障的因素、类型也较多，在维护中更应注意。

我们把接收机分为电源、光输入、光/电转换与放大输出4个部分分析如下：1、电源部分光节点如果没有稳压设备或供电电压超出允许的工作范围，将引起光接收机工作不正常或电源部分损坏。

另外，为防止遭受雷击，应在光接收机处架好安全可靠的地线。

没有使用开关电源的接收机，机体发热较严重，应注意通风散热。

2、光输入部分光输入部分与光分路器端口一样，尾纤接头如有松动或插拔后尾纤头沾染了灰尘，将引起输入光功率下降，输出电平降低，使得整个光节点的电平降低，信号的载噪比下降，收视质量变差。

光功率可通过直流电压检测口测得，也可用光功率计直接测得，把它与原始调试记录对照，如有下降，要使接触牢靠，可擦拭清除尾纤头上的灰尘。

3、光/电（E/O）转换部分若接收机长期工作在通风不良的环境中，机体的散热不良，温度过高，光/电转换模块工作就会不正常，常表现为光/电转换的输出电平急剧下降，下降幅度多达10dB以上，载噪比严重下降，改善环境后，接收机通常能恢复正常。

4、放大输出部分光接收机内一般有两级放大模块，以提高输出电平，其工作原理与常用的线路放大器相同。

这部分较少发生故障，它的故障一般由电源部分引起，当检测直流电压值正常，而输出电平异常时，一般认为放大输出部分出现了故障。

根据上面的分析可知，接收机输出电平的异常与发射机部分、分路器及接收机本身都有关系，发射机的光调制、光功率变化会引起接收机输出电平的变化；分路器尾纤接头接触不良或沾染了灰尘会引起光接收机的接收功率异常从而引起输出电平的变化；接收机本身尾纤接头不良或沾染了灰尘、光/电转换模块工作不正常、放大模块增益变化也会引起接收机的输出电平发生变化。

所以在实际维护工作中，我们要正确判断故障的原因、类型，确定故障点，再进行排除。

当某地的用户信号发生故障时，维护人员首先应确定故障范围，了解此光节点的其他干线的用户是否也有相同的故障，以确定故障产生在光路部分还是同轴电缆网络部分，如在光路部分，再了解与此光节点在同一部发射机的其他光节点是否也有相同的情况，以确定故障产生于某一发射机还是本光节点（本接收机），如是本光节点故障，再利用前述方法，利用各项检测值判断故障点，找出故障原因所在，然后对症下药，从而排除故障。
