G101已计算图集锚固长度(最新规范)

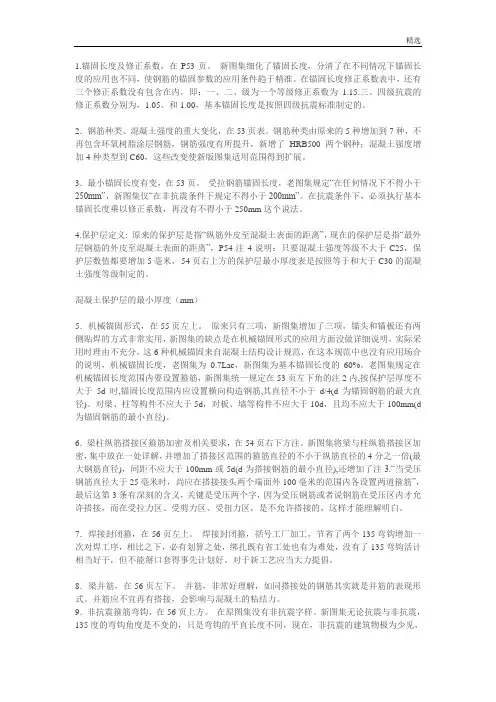

101图集详解详细版.doc
1.锚固长度及修正系数，在P53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、级为一个等级修正系数为 1.15.三、四级抗震的修正系数分别为，1.05、和1.00，基本锚固长度是按照四级抗震标准制定的。
2．钢筋种类、混凝土强度的重大变化，在53页表。
钢筋种类由原来的5种增加到7种，不再包含环氧树脂涂层钢筋，钢筋强度有所提升，新增了HRB500两个钢种；混凝土强度增加4种类型到C60，这些改变使新版图集适用范围得到扩展。
3．最小锚固长度有变，在53页。
受拉钢筋锚固长度，老图集规定“在任何情况下不得小于250mm”，新图集仅“在非抗震条件下规定不得小于200mm”。
在抗震条件下，必须执行基本锚固长度乘以修正系数，再没有不得小于250mm这个说法。
4.保护层定义: 原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，P54注4说明：只要混凝土强度等级不大于C25，保护层数值都要增加5毫米，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
混凝土保护层的最小厚度（mm）5．机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内,按保护层厚度不大于5d时,锚固长度范围内应设置横向构造钢筋,其直径不小于d/4(d为锚固钢筋的最大直径)。
对梁、柱等构件不应大于5d，对板、墙等构件不应大于10d，且均不应大于100mm(d 为锚固钢筋的最小直径)。
7月1日新规《GB50010-2010混凝土结构设计规范》在钢筋排号保护层计算搭接锚固计算构件节点等方面变化巨大
11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
关于G101图集
关于G101图集柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个&nbs p;laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（200 3年底陆续推出）。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12 d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。

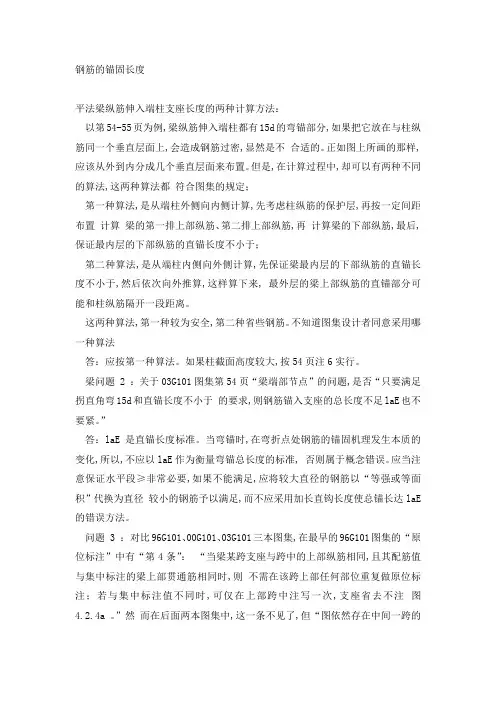

钢筋锚固长度
钢筋的锚固长度平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例,梁纵筋伸入端柱都有15d的弯锚部分,如果把它放在与柱纵筋同一个垂直层面上,会造成钢筋过密,显然是不合适的。
正如图上所画的那样,应该从外到内分成几个垂直层面来布置。
但是,在计算过程中,却可以有两种不同的算法,这两种算法都符合图集的规定；第一种算法,是从端柱外侧向内侧计算,先考虑柱纵筋的保护层,再按一定间距布置计算梁的第一排上部纵筋、第二排上部纵筋,再计算梁的下部纵筋,最后,保证最内层的下部纵筋的直锚长度不小于；第二种算法,是从端柱内侧向外侧计算,先保证梁最内层的下部纵筋的直锚长度不小于,然后依次向外推算,这样算下来, 最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法,第一种较为安全,第二种省些钢筋。
不知道图集设计者同意采用哪一种算法答：应按第一种算法。
如果柱截面高度较大,按54页注6实行。
梁问题 2 ：关于03G101图集第54页“梁端部节点”的问题,是否“只要满足拐直角弯15d和直锚长度不小于的要求,则钢筋锚入支座的总长度不足laE也不要紧。
”答：laE是直锚长度标准。
当弯锚时,在弯折点处钢筋的锚固机理发生本质的变化,所以,不应以laE作为衡量弯锚总长度的标准, 否则属于概念错误。
应当注意保证水平段≥非常必要,如果不能满足,应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足,而不应采用加长直钩长度使总锚长达laE 的错误方法。
问题 3 ：对比96G101、00G101、03G101三本图集,在最早的96G101图集的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同,且其配筋值与集中标注的梁上部贯通筋相同时,则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时,可仅在上部跨中注写一次,支座省去不注图4.2.4a 。
”然而在后面两本图集中,这一条不见了,但“图依然存在中间一跨的上部跨中进行原位标注的实例。

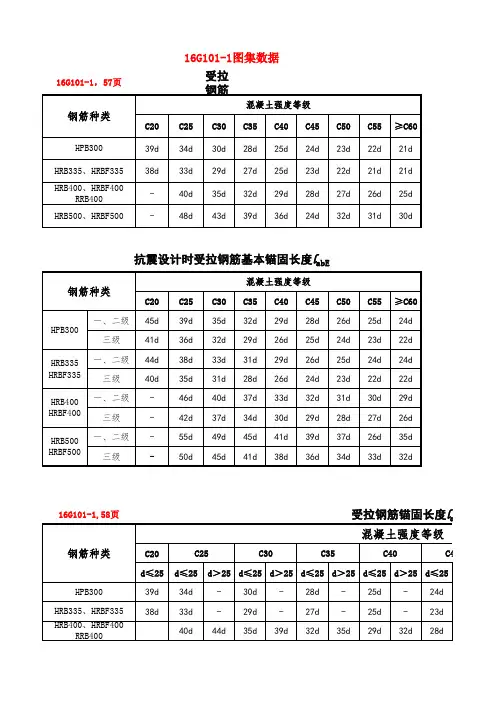

16G101-1钢筋搭接与锚固长度查表
受拉
抗震设计时受拉钢筋基本锚固长度l abE
16G101-1，57页
本图表由法爱工程软件编辑，超级施工员App计算数据已更新
16G101-1图集数据
关注微信公众号szfai2012,回复:101图集。
CAD版PDF版Excel版
本图表由法爱工程软件编辑，超级施工员App计算数据已更新
16G101-1,58页
受拉钢筋锚固长度l 关注微信公众号szfai2012,回复:101图集。
CAD版PDF版Excel版
www.zaigo
关注微信公众号
新
如需编辑单元
16G101-1，60页
纵向受拉搭接锚固长度l
www.zaigo
关注微信公众号
16G101-1，61页
纵向受拉钢筋抗震搭接长度l
本图表由
关注微信公www.zaigo
度l
级
公众号szfai2012,回复:101图集。
CAD版PDF版Excel版
级
辑单元格数据，先取消保护，密码zaigongdi
编辑前先取消保护，密码：zaigongdi
级
公众号szfai2012,回复:101图集。
CAD版PDF版Excel版
微信公众号szfai2012,回复:101图集。
CAD版PDF版Excel版。
16G101-1钢筋搭接与锚固长度查表
16G101-1,58页
钢筋种类
HPB300 HRB335、HRBF335 HRB400、HRBF400
RRB400
受拉钢筋锚固长度la
混凝土强度等级
C20
C25
C30
C35
C40
C45
d≤25 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25 d≤25
39d 34d
- 30d - 28d - 25d - 24d
33d 28d 32d 27d 30d 26d 29d
43d 37d 40d 36d 39d 35d 38d
39d 34d 37d 33d 36d 32d 35d
度等级
C45
C50
C55
≥C60
d＞25 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25
- 28d - 26d - 25d -
-
55d 61d 48d 54d 44d 48d 40d 44d
HRBF400 50%
-
64d 71d 56d 63d 52d 56d 46d 52d
HRB500 ≤25% -
HRBF500 50%
-
66d 73d 59d 65d 54d 59d 49d 55d 77d 85d 69d 76d 63d 69d 57d 64d
HRBF400 三级
-
46d 40d 37d 33d 32d 31d 42d 37d 34d 30d 29d 28d
HRB500 一、二级 -
HRBF500 三级
-
55d 49d 45d 41d 39d 37d 50d 45d 41d 38d 36d 34d
C55 ≥C60 25d 24d 23d 22d 24d 24d 22d 22d 30d 29d 27d 26d 26d 35d 33d 32d
最新11G101-1图集锚固长度查询表
11G101-1图集锚固长度查询表
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图
集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。
(整理)11G101-1图集锚固长度查询表.
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。
钢筋锚固长度计算
1、11G101-1图集钢筋抗震锚固长度LaE如何计算答：受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。
式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。
La——受拉钢筋锚固长度（非抗震）。
我们以楼上“轮回LOVE封印”的例，但我要加条件，因条件不同出现的情况也不同。
【例】一、钢筋种类：HPB300，混凝土强度等级：C30，加：抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：查表受拉钢筋抗震锚固长度35d。
【例】二、改成，钢筋种类：HRB400、公称直28，混凝土强度等级：C30，抗震等级：一、二级，求受拉钢筋抗震锚固长度？解：因 La＝ζa Lab，用La代入计算公式：LaE＝ζaE La＝ζaE ζa Lab式中的ζaE×35d＝1.15×35d＝40d 即查表受拉钢筋抗震锚固长度40d。
则LaE＝ζa×40d＝1.1×40×28＝1232㎜。
（因查受拉钢筋抗震锚固长度修正系教ζa得1.10）。
2、11G101-1图集53页受拉钢筋锚固长度计算公式中：LaE=ζaE *La,那如果算出来LaE小于LabE，取值怎么取？例：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。
锚固区保护层厚度大于5d是否应该按下式计算？LaE=ζaE *La，La=ζa*lab，查表未有三级抗震的lab取值，是否就应该取非抗震的lab进行计算，得La=ζa*lab=0.7*35*20=490mm，LaE=ζaE *La=1.05*490=514.5mm。
如果直接取值LabE为37d=740mm，上面算出来的LaE小于了LabE，应该取哪个值？看您的解：已知：HRB400钢筋20，结构抗震等级为三级，混凝土强度C30。
锚固区保护层厚度大于5d。
11G101图集53页锚固长度问题
11G101图集53页锚固长度问题“图集⾥⾯，53页，左下⾓表格，抗震锚固长度Lae等于抗震锚固长度修正系数乘以La，这⾥的La是不是就⽤上⾯表格⾥⾯的Lab？”我们来探讨分析下：1、Lab是什么？Lab称为受拉钢筋“基本”锚固长度；2、La是什么？La称为⾮抗震受拉钢筋锚固长度；La得来的计算式：La＝ζa×Lab。
3、LaE是什么？LaE称为抗震受拉钢筋锚固长度；LaE得来的计算式：LaE＝ζaE×La。
4、ζa是什么？ζa为受拉钢筋锚固长度修正系数；5、ζaE是什么？ζaE为抗震筋锚固长度修正系数，对⼀、⼆级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。
（左下⾓表格3中的规定按抗震等级取值）。
答：“这⾥的La不是上⾯表格⾥⾯的Lab。
”从上⾯分析，左下⾓表格La，是La＝ζa×Lab 得到的，所以不是上⾯表格⾥⾯的Lab。
从上⾯分析：Lab意思是（受拉钢筋“基本”锚固长度）乘ζa（锚固长度修正系数）等于La（⾮抗震受拉钢筋锚固长度）。
这样我们把受拉钢筋⾮抗震受拉钢筋锚固长度的搞清了。
“ 那么请问为什么不是乘以Labe？如果不乘以Labe，那么上⾯表格中给出的抗震基本锚固长度Labe还有什么意义么？”答：注意我上⾯回答着重⽤了“基本”。
Lab、LabE都是“受拉钢筋基本锚固长度”，此表是要您按钢筋种类、抗震等级、混凝⼟强度等级来“选⽤”受拉钢筋“基本”锚固长度。
举例：带肋钢筋HRBF335直径28、混凝⼟强度等级C20、抗震等级四级则受拉钢筋抗震锚固长度（四级抗震等级等于⾮抗震）计算La＝ζa×LabE＝1.1×38×28＝1170（尚未告知施⼯过程中易受扰动的钢筋、锚固区保护层厚度等条件告知则ζa连乘。
）通过上靣的例⼦得出“为什么不是乘以Labe？如果不乘以Labe，那么上⾯表格中给出的抗震基本锚固长度Labe还有什么意义么？”。
11G101中锚固长度的解析
11G101-1钢筋锚固长度的解析对于11G101-1中P53页的受拉钢筋基本锚固长度表，起初我对其中的非抗震和抗震的基本锚固长度、锚固长度计算也很头痛，很是费解。
经过反复阅读与理解，总结出下列意见，仅供参考，不当之处，请多指正。
1、表中左下角方框内右边的文字是对上面那个大表中数值计算的解释，它是说，四级（非抗震）基本锚固长度等于表中的基本锚固长度*1，三级抗震基本锚固长度等于表中的四级基本锚固长度*1.05，一二级抗震基本锚固长度等于表中的四级基本锚固长度*1.15，下面来验算。
如直径25的HRB400钢筋，C30砼，这样的条件：（1）表中四级(非抗震)的基本锚固长度均为35d（2）三级抗震基本锚固长度为37d(35 d*1.05=36.75 d =37 d) （3）一、二级抗震基本锚固长度为40d（35 d*1.15=40.25 d =40 d)计算结果四舍五入就等于表中的数字。
按此方法可对11G101-1 P53表中任何一列进行验算，结果都是对的。
由此可得出，抗震与非抗震受拉钢筋的锚固长度在一般情况下就等于其基本锚固长度，可直接查表，不需要计算。
一、二、三级抗震锚固长度并不是用表中的数值再乘1.05，1.15，表格中已经计算好了，直接查表使用就行了。
2、在遇到11G101-1 P53表右下角方框内的情况下，才会使用公式计算。
如：直径32的HRB400钢筋，C35砼，四级抗震锚固长度为32 d*1.1=35 d三级抗震锚固长度为34 d*1.1=37 d因为钢筋直径大于25，才会用这个系数。
表中的其它情况，可以类推。
由此可以得出，在大多数情况下，受拉钢筋的锚固长度是可以直接查表得出，不需要进行计算。
只有少数的情况下，才需要计算。
这个便利03G101是一样的。
16G101-1图集钢筋锚固搭接长度一览表
64 d 512 64 d 640 64 d 768 64 d 896 64 d 1024 64 d 1152 64 d 1280 64 d 1408 64 d 1600 71 d 1988 71 d 2272
40 d 320 40 d 400 40 d 480 40 d 560 40 d 640 40 d 720 40 d 800 40 d 880 40 d 1000 45 d 1260 45 d 1440
பைடு நூலகம்
37 d 296 37 d 370 37 d 444 37 d 518 37 d 592 37 d 666 37 d 740 37 d 814 37 d 925 40 d 1120 40 d 1280
52 d 416 52 d 520 52 d 624 52 d 728 52 d 832 52 d 936 52 d 1040 52 d 1144 52 d 1300 56 d 1568 56 d 1792
等级 要求
钢筋 直径
8 10 12 14 16 18 20 22 25 28 32
锚固长度（一、 二级抗震）；砼 C25级
搭接长度（一、 二级抗震）；砼 C25级；搭接率 50%
锚固长度（一、 二级抗震）；砼 C30级
46 d 368 46 d 460 46 d 552 46 d 644 46 d 736 46 d 828 46 d 920 46 d 1012 46 d 1150 51 d 1428 51 d 1632
锚固长度（一、 二级抗震）；砼 C40级
搭接长度（一、 二级抗震）；砼 C40级；搭接率 50%
33 d 264 33 d 330 33 d 396 33 d 462 33 d 528 33 d 594 33 d 660 33 d 726 33 d 825 37 d 1036 37 d 1184
关于G101图集中lab、labE、la、laE的使用及区别
关于G101图集中l ab、l abE、l a、l aE的使用及区别图集G101中关于钢筋的锚固长度共有四个参数：l ab ：受拉钢筋的基本锚固长度（非抗震）l abE : 受拉钢筋的基本锚固长度（抗震）L a : 受拉钢筋的锚固长度（非抗震）l aE : 受拉钢筋的锚固长度（抗震）l ab和l abE 是在三种变量（钢筋等级、抗震等级、混凝土强度等级）变化下，经过多次试验，得出的一个保证混凝土结构安全的最小锚固长度，其数值可以根据G101-1中第53页的表格（如下）直接查得：例如C30的混凝土，抗震等级为三级，钢筋为一级圆钢，则根据上表可以直接得到l abE =32d，L ab=30d（d为受拉钢筋的直径）。
l a 和l aE 是基本锚固长度经过条件修正以后的锚固长度，L a=ろa l ab,ろa根据下表选用，即可得到L a关键是l abE 和l aE ，很多人都区分不开这两个参数，当要求l aE 时，稀里糊涂的写出l aE =l abE ，这是不正确的，根据图集L a=ろa l ab，l aE =ろ，所以可以得到l aE =ろaEろa l ab，ろaE可以根据下表来选用aE l a例如C30的混凝土，抗震等级为三级，钢筋为三级钢，钢筋直径为26mm，则l aE =ろaEろa l abl aE =1.05*1.1*35dl aE =40.425d,而查表可得 l abE=37d,显然l aE ≠l abE ，但是公式l aE =ろaEろa l ab又比较繁琐，不容易记忆，又在非抗震基本锚固长度上进行修正，不太好理解，经过对表一反复检验，可以得到一另个公式l aE =ろa l abE，如上例可得l aE =ろa l abE=1.1*37d=40.7d,与40.425d相比较，结果较为接近，利用这个变换的公式，可以很容易的区分开来l abE 和l aE ，而且又可以很快得到l aE的值。
至于这四个参数的使用，也只能对照图集，求出锚固长度，从而计算钢筋量。
钢筋锚固长度的规范
篇一：钢筋锚固长度那些规定问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布臵。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布臵（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？答：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d和直锚长度不小于0.4laE 的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”答：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。
关于03G101-1图集中剪力墙钢筋锚入板中锚固长度的解释
关于剪力墙的问题（现在都是11G了) 1●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
2●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
3●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
4●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
g101标准图集进修[最新]
![g101标准图集进修[最新]](https://img.taocdn.com/s3/m/ce75db1291c69ec3d5bbfd0a79563c1ec5dad78e.png)
G101标准图集学习1、问题：03G101-1中受拉钢筋抗震搭接长度怎么计算?答复：抗震搭接长度为抗震锚固长度乘以搭接长度修正系数,即：,搭载接长度修正系数按纵向受拉钢筋搭接头不同的面积百分比有不同的取值。
可参见混凝土规范。
2、问题：03G101-1中剪力墙水平筋在暗柱部位如何构造?答复：可参见P47页端部暗柱墙节点构造图。
3、问题：04G101-4板下筋不够长时可否搭接?答复：可以搭接,应选择在支座附近且满足搭接长度要求。
4、问题：03G101-1中1）、:独立基础有地梁问基础顶面在何部位? 2）、如层高较高,柱筋搭接位置如何定?答复：1）、基础顶面应为独立基础顶面；2）、柱筋搭接位置应遵循错开箍筋加密区,特殊情况应与设计协商确定。
5、问题：03G101-1中平面表示法,代号看不懂是何意思如：P46中的”4×3”？答复：“4×3”代表横向三肢箍,纵向四肢箍。
参见P10。
6、问题：03G101-1中P54页注7,当梁纵筋采用绑扎搭接时,箍筋应加密,其要求同第40页注第2条.此条的含义是箍筋应按受拉纵筋搭接要求考虑,抗震框架梁纵梁搭接范围内箍筋加密可否按受压纵筋来考虑?答复：不可以.搭接范围内箍筋的加密要求应按受拉纵筋来考虑。
7、问题：04G101-4中：1）、板筋搭接,抗震搭接取多少? 2）、03G101-1错层情况下的中柱是否应视为边柱考虑?答复：1）、板筋搭接长度均为,不分抗震与非抗震；2）、应根据错层的具体情况来考虑。
错层结构中的错层柱构造要求远比边柱严格，可参看高规第10章有关错层结构的规定，并应根据工程具体情况按设计要求考虑。
8、问题：03G101-1中抗震框架顶层梁柱边节点纵筋构造分(一)(二)两种类型,区别何在?怎么选用?答复：（一）类节点:梁柱纵筋在梁内搭接锚固,比较容易施工,比较受欢迎,故常被选用；（二）类节点:梁柱纵筋在柱内搭接锚固,由于梁的负筋在柱混凝土浇筑前要预先设置,施工时比较麻烦,故一般不经常被采用。
钢筋的锚固长度完整版
钢筋的锚固长度标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d 直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题：通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
(完整word版)G101已计算图集锚固长度(最新规范).pdf
受拉钢筋基本锚固长度lab、labE混凝土强度等级钢筋种类抗震等级C20 C25 C30 C35 C40 C45 C50 C55 ≥C60 labE laE labE laE labE laE labE laE labE laE labE laE labE laE labE laE labE laE一、二级45d 44.85d 39d 39.1d 35d 34.5d 32d 32.2d 29d 28.75d 28d 27.6d 26d 26.45d 25d 25.3d 24d 24.15dHPB300三级41d 40.95d 36d 35.7d 32d 31.5d 29d 29.4d 26d 26.25d 25d 25.2d 24d 24.15d 23d 23.1d 22d 22.05d 四级39d 34d 30d 28d 25d 24d 23d 22d 21d（非抗震）一、二级44d 43.7d 38d 37.95d 33d 33.35d 31d 31.05 29d 28.75d 26d 26.45d 25d 25.3d 24d 24.15d 24d 24.15dHRB335 三级40d 39.9d 35d 34.65d 31d 30.45d 28d 28.05 26d 26.25d 24d 24.15d 23d 23.1d 22d 22.05d 22d 22.05d HRBF335 四级38d 33d 29d 27d 25d 23d 22d 21d 21d （非抗震）HRB400 一、二级—46d 46d 40d 40.25d 37d 36.8 33d 33.35d 32d 32.2d 31d 31.05d 30d 29.9d 29d 28.75d 三级—42d 42d 37d 36.75d 34d 33.6 30d 30.45d 29d 29.4d 28d 28.35d 27d 27.3d 26d 26.25dHRBF400四级RRB400 —40d 35d 32d 29d 28d 27d 26d 25d （非抗震）一、二级—55d 55.2d 49d 49.45d 45d 44.85d 41d 41.4d 39d 39.1d 37d 36.8d 36d 35.65d 35d 34.5d HRB500 三级—50d 50.4d 45d 45.15d 41d 40.95d 38d 37.8d 36d 35.7d 34d 33.6d 33d 32.55d 32d 31.5 HRBF500 四级—48d 43d 39d 36d 34d 32d 31d 30d （非抗震）注明：lab：受拉钢筋基本锚固长度la：受拉钢筋锚固长度ξ a ：受拉钢筋锚固长度修正系数labE：受拉钢筋抗震基本锚固长度laE：受拉钢筋抗震锚固长度ζaE：受拉钢筋抗震锚固长度修正系数受拉钢筋的锚固长度la由受拉钢筋的基本锚固长度lab与锚固长度修正系数ξ a相乘而得：la=ζa*lab锚固长度修正系数ξ a钢筋锚固条件ξ a1、带肋钢筋的公称直径大于25mm时 1.12、环氧树脂涂层带肋钢筋 1.253、施工过程中易受扰动的钢筋 1.1锚固区保护层厚度为3d时0.8锚固区保护层厚度为5d时0.74锚固区保护层厚度介于3d和5d之间时按0.8和0.7内插取值注：1、任何情况下，受拉钢筋的锚固长度la不应小于200mm； 2、一般情况下（即不存在表中的钢筋锚固条件时）ζa=1.0； 3、当表中钢筋的锚固条件多于一项时可按连乘计算，但ζa不应小0.6；受拉钢筋的抗震锚固长度laE由受拉钢筋的锚固长度la与钢筋的抗震锚固长度修正系数ζ aE相乘而得：laE=ζaE*la受拉钢筋的抗震基本锚固长度labE由受拉钢筋的基本锚固长度lab与钢筋的抗震锚固长度修正系数ζaE相乘而得：labE=ζaE*lab受拉钢筋的抗震锚固长度修正系数ζaE 抗震等级一、二级三级四级ζaE 1.15 1.05 1。
