接地电阻计算方法:
首先要用仪器测试土壤电阻率是多少,然后要知道水平接地体的电阻,采用垂直接地体的电阻是多少,最后才能计算。

比如:普通压制非金属接地模块,成本低但不容易降低电阻,铜包钢、热镀锌材料寿命短。

腾辉烧制接地模块是理想的垂直接地体,寿命长、无污染、不容易碎并且运输方便。

烧制模块相当于一个金属导体。

国内烧制模块推荐品牌:万佳防雷、扬博防雷、腾辉智能防雷、捷力通防雷等
根据地网土层的土壤电阻率,采用下式计算接地模块用量:水平埋置,单个模块接地电阻:
Rj =0.068×[ρ÷(a×b)-2]
并联后总接地电阻:Rnj = Rj /nη
式中:ρ―土壤电阻率(Ω/m)
a、b―接地模块的长、宽(m);
Rj―单个模块接地电阻(Ω);
Rnj―总接地电阻(Ω);
n―接地模块个数;
η―模块调整系数,一般取0.6―0.9。

接地电阻:50欧姆、30欧姆、20欧姆、10欧姆、4欧姆、1欧姆、0.5欧姆、0.2欧姆、0.1欧姆。

编辑:
河南扬博防雷科技有限公司宋利源
山西捷力通防雷科技有限公司杨利涛徐启贵。

接地电阻的计算

接地电阻的计算

接地电阻的计算一.变电站接地网接地电阻的计算1.水平接地极为主边缘闭合的复合接地网的接地电阻可利用下式计算:R n=α1R eα1=[3ln(L0/√S ̄ ̄)-0.2]√S ̄ ̄/ L0R e=0.213ρ/√S ̄ ̄*(1+B)+ρ/2πL*[ ln(S/9hd)-5B]B=1/(1+4.6h/√S ̄ ̄)----任意形状边缘闭合接地网的接地电阻,Ω;式中: RnR e----等值方形接地网的接地电阻,Ω;S-----接地网的总面积,m2;ρ----土壤电阻率,Ω·m;d-----水平接地极的直径或等效直径,m2;h-----水平接地极的埋设深度,m;L0----接地网的外边缘线总长度, m;L----水平接地极的总长度, m。

由于新建变电站中:ρ=1000~2000Ω·m, S=2943m2, h=0.8m, d=b/2=0.02m, L0=292m, L=1124m 故可计算出: B=0.936R e=0.00760ρ+0.000743ρ=0.008343ρα1=0.90096R n=0.0075167ρ=7.5167~15.0334Ω≤0.5Ω的要求。

不能满足接地电阻Rn2.采用接地沟置换土壤的办法后,土壤的电阻率ρ=100Ω·m,R n=0.75167Ω可见仍不能满足接地电阻R≤0.5Ω的要求。

要使站区电阻不大于0.5Ω,就要求:0.0075167ρ≤0.5Ω,即要求置换的土壤电阻率不大于66.5Ω.m 。

3.现采取将新建变电站的接地网与原站址接地网相连接的办法,来增大接地网的总面积S。

与原站址接地网连接后: S=8478m2, L0=451m, L=1358m可求得: B=0.96157R e=0.00526ρα1=0.932故: R n=0.00490232ρ按置换土壤后,土壤的电阻率ρ=100Ω·m计算: R n=0.490232Ω满足接地电阻Rn≤0.5Ω的要求。

接地电阻计算内容

接地电阻计算内容

接地电阻计算主要内容
1、 复合水平接地网的电阻值计算
(DL/T 621—1997《交流电气装置的接地》附录A )
初始值:
土壤电阻率167.9 1.4235.1.m ρ∑=⨯=Ω
水平复合接地网采用主边缘闭合的一50×5扁钢,接地网总面积S=25519m 2,水平接地极总长度L=6772.5m ,地极埋深h=0.8m ,接地极d=0.025m ,边缘长度L 0=665m ,L1=160m ,L2=130m )
2、 本站要求的最大接地电阻值
2.1 最大入地电流的选取
2.1.1 中性点接地系统
最大接地短路电流的零序电流----流经中性点最大入地电流----流经接地装置的最大电流((DL/T 621—1997《交流电气装置的接地》附录B 中B1))
2.1.2 中性点不接地系统 I=350
)35(Lj Ll U +(一次设计手册P907) 2.2 按R ≤2000/I 计算要求值
(DL/T 621—1997《交流电气装置的接地》5.1.1)
2.3 按接触电压和跨步电压计算
2.1.1 接触电压及跨步电压的计算
(DL/T 621—1997《交流电气装置的接地》3.4)
(t ——接地短路(故障)电流的持续时间,取0.2s 。


2.1.2 按接触电压及跨步电压反推要求值
(DL/T 621—1997《交流电气装置的接地》附录B )
3、降阻措施
通常使用的降阻方法有如下几种:
①填充电阻率较低的物质或降阻剂;
②打深井;
③采用外引接地体;
④采用电解地极;
⑤扩大接地网。

接地体接地电阻的计算

接地体接地电阻的计算

一、人工接地体接地电阻值的计算
1、垂直接地体的接地电阻计算
当L>>d时
表一
土壤电阻率-ρ(Ω·m)ρ =100接地体的长度-L(m)L = 2.5接地体的直径或等效直径-d(m) d =0.05接地电阻-R(Ω)R =33.75
2、水平接地体的接地电阻计算
表二
土壤电阻率-ρ(Ω·m)ρ =150接地体的长度-L(m)L =25接地体的直径或等效直径-d(m) d =0.02水平接地体埋深-h h =0.8水平接地体的形状系数-A A =0.378接地电阻-R(Ω)R =10.46
3、复合接地体的接地电阻计算
以水平接地体为主,且边缘闭合的复合接地体接地电阻
表三
土壤电阻率-ρ(Ω·m)ρ =3000接地网总面积-S(㎡)S =10000接地体的长度(含垂直接地体)-L(m)L =1000水平接地体直径或等效直径-d(m) d =0.15水平接地体埋深-h h =3接地电阻-R(Ω)R =15.65
4、工频接地电阻与冲击接地电阻的换算
表四
工频接地电阻-R~(Ω)R~ =10
换算系数-A A =3
冲击接地电阻-R i(Ω)R i = 3.33
表五
形状——L
A00.378
5、接地体有效长度的计算
表六
敷设接地体处的土壤电阻率-ρ(Ω·m)ρ =1500
接地体有效长度-Le Le=77.46
Y+**□○0.867 2.14 5.278.81 1.690.48。

接地电阻的计算

接地电阻的计算

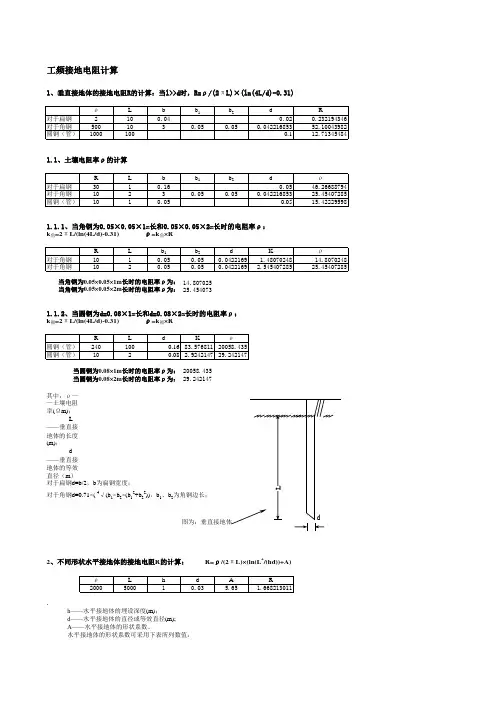

1.1.1、当角钢为0.05×0.05×1 m长和0.05×0.05×2 m长时的电阻率ρ : k角=2π L/(ln(4L/d)-0.31) ρ =k角× R
