第六讲海上钻井平台[研究材料]
第6章 半潜式海洋钻井平台2
WE MUST DO
二.半潜式钻井平台的发展
第五代半潜式钻井平台：
2000 - 2005 年期间,出现了以Ocean Rover ,Sedco Energy ,Sedco Express 为代表的第5代半潜式钻井平台,其作业水深达1800～3600 m , 钻深能力在7620 ～11430 m (25000 ～37500 英尺) 之间,采用动力定位 为主,锚泊定位为辅的定位方式,能适应更加恶劣的海洋环境。由Sedco Forex公司设计的第5代半潜式平台采用模块化的甲板构件和2台独立 的管子垂直移运排放机等自动化设备,提高了钻管移放速度。同期平台 有Friede & Goldman 设计的GSF Development Driller I & II 和Reading & Bates RBS-8D and RBS-8M 设计的Deepwater Horizon , Deepwater Nautilus。
WE MUST DO
六代半潜式海洋平台及典型配置
WE MUST DO
三.国内外半潜式钻井平台研制现状
国外半潜式钻井平台研制现状
国内半潜式钻井平台研制现状
WE MUST DO
1.国外半潜式钻井平台研制Байду номын сангаас状
截止2007年12月 ,全球在册登记的半潜式钻井平台共有210 座, 其中包括部分在建平台和维修平台(如下表) ,在册的210座半潜式钻井 平台中,工作水深以304. 8～914. 4m(1000～3000 英尺) 居多,工作深水> 3048m(10000 英尺) 的仅有30座,其中有26座为在建平台(如下表) 。
WE MUST DO
深海半潜式钻井平台技术参数
海上钻井平台各系统简介
海上钻井平台各系统简介钻井平台各系统简介不知道从什么时候起，石油的价格节节攀升。
能源越来越紧张的今天，很多国家把目光从陆地转向了海洋。
自从世界上第一个海洋钻井平台制造出来以后，海洋工程有了长足的发展。
在几十米甚至上3~4000米深的海底钻一口井并不是一件容易的事，因为在海上环境的复杂多变以及恶劣。
经常要承受巨浪和暴风的袭击。
而钻井又要保持一个相对稳定的作业环境。
才能把一根根长长的钻杆钻进海底。
钻井平台从近海到深海，主要可以分为座底式，自升式，半潜式、钻井船等。
座底式是指，平台的结构直接座在海床上，几乎和陆上钻井没多大区别。
所以它们的可钻探深度很有限。
只能在几十米的水深的浅海区域作业。
自升式，又叫jack-up。
顾名思义，这种平台可以象千斤顶一样可以升降它的高度。
它典型的特征就式3-4条腿。
高高的绗架结构。
上面安装又齿条。
平台本体安装有齿轮。
它们一起啮合，传动。
在到达钻井区域的时候，腿就慢慢的伸到海床上。
平台就靠这几条腿站在海里了。
因为考虑到拖航的稳性，腿不能太长。
所以这种平台一般在120~150米水深的近海区作业。
半潜式，最新的已经到了第6代了。
这种平台综合了钻井船和坐底式驳船的优点，是漂浮在海面上的。
这样的话，它们就可以在更深的水域工作了；船体灌放水，可以调节吃水深度，保持船体稳定。
塔的下部是相当容积的浮筒，上面是若干个中空的立柱，支撑着上部平台平台上面是全部的钻井装备和必要的生活设施。
整个平台靠浮筒浮在水面。
它们带有2~3级动态定位系统，海底声纳定位系统，卫星定位系统等来保证平台的相对稳定的坐标。
它们有各种位移补偿装置来补偿海况带来的不稳定状况。
钻井船，钻井船是设有钻井设备，能在水面上钻井和移位的船，也属于移动式(船式)钻井装置。
较早的钻井船是用驳船、矿砂船、油船、供应船等改装的，现在已有专为钻井设计的专用船。
目前，已有半潜、坐底、自升、双体、多体等类型。
钻井船在钻井装置中机动性最好，但钻井性能却比较差。
海洋钻井工程技术简介课件
利用海洋丰富的风能资源，建设海上 风电场，为可再生能源产业提供支持 。
海洋波浪能开发
利用海洋波浪的能量，研发波浪能发 电技术，为偏远岛屿和海上设施提供 电力。
海洋科学研究
海洋地质研究
通过钻井获取海底地层样本，研究海洋地质构造、沉积物分布和地球物理特征 。
海洋生物研究
利用钻井技术获取海底沉积物和岩心样本，研究海洋生物群落、生态系统和古 生物遗迹。
包括半潜式和浮式钻井平 台，可在不同水深作业， 灵活性高。
人工岛
在近岸浅水区建造的人工 岛屿，用于支持钻井作业 。
海洋钻井设备与工具
钻机
泥浆泵
井口装置
防喷器
用于破碎海底岩层，形 成钻孔。
将钻屑从钻孔中排出。
用于控制和密封钻孔的 设备。
在钻井过程中控制井内 压力，防止井喷。
海洋钻井工程设计
地质勘探
智能化与自动化
自动化钻井系统
通过自动化控制系统，实现钻井设备的远程监控和操作，减少人 工干预和操作风险。
智能化钻井决策支持系统
利用人工智能技术，开发智能化的钻井决策支持系统，提供实时钻 井优化方案和风险预警。
智能化钻井装备
研发智能化的钻井装备，如智能钻头、智能稳定器等，提高钻井过 程的稳定性和安全性。
海洋钻井工程技 术简介
目录
• 海洋钻井工程概述 • 海洋钻井工程技术 • 海洋钻井工程应用 • 海洋钻井工程挑战与解决方案 • 未来海洋钻井工程技术展望
01
海洋钻井工程概述
海洋钻井工程定义
01
海洋钻井工程是指利用钻井技术 ，在海洋环境中进行石油、天然 气等资源的勘探和开发的过程。
02
海洋钻井工程涉及多个学科领域 ，包括地质学、地球物理学、海 洋工程学、石油工程学等。
海上石油钻井平台
五、钻井船
钻井船从结构上说很简单，外形就是一条船。所有的钻井 设备、工具，材料以及作业人员的工作间和生活区，直升飞机 平台等都在船上。
钻井船在海上只能进行浮式钻井作业。
作业期间，船体受到风、浪、流的作用，会产生各种运动。 这些运动有时非常剧烈，例如严重的摇摆，升沉和横向漂移， 给钻井作业带来很大的影响，甚至使钻井作业无法进行而中断。 所以，钻井浮船需要使用锚泊系统定位，或者使用自动动力定 位系统定位。
缺点：抗海水腐蚀性能差。
所以，有的地方，曾采用过抗海水腐 蚀性能好的铝制平台，但因造价昂贵，未 能普遍应用。
结构：基础部分和上层建筑。
基础部分是由导管架和桩管组成。导 管可事先在岸上预制好。然后，用驳船运 至目的地，或依靠中空的浮力拖至目的地， 下沉并坐在海底上。再将桩管由导管内插 入，并用打桩机打入海底一定深度。
升降任务完成之后，升降机构应当停止工作，以便检修。在拔桩以后并 将桩腿升起，准备拖航移位时，也存在桩腿与船体之间的位置的固定问题。 解决此间题的方法是用楔子自锁固定。拖航时上楔系统锁定，钻井作业期间 下楔系统锁定。
实际的升降系统，除了上述动力设备外，还要有一套控制系统，在中央 控制室集中进行控制操作。
3、绷绳塔式平台
如1983年建于墨西哥湾水深305米 的海域，塔架高329米，重19000吨，用 钢桩打入海底。但该塔架又瘦又高，柔 性较大，在波浪作用下可以允许轻微摇 摆。整个塔架靠20根直径227毫米的钢 绳作为绷绳向四面八方的海底拉紧，并 固定于海底。由于该平台的固有频率， 所以平台的摇摆不会对人员健康和生产 作业有大的影响。
钻井船的发展：

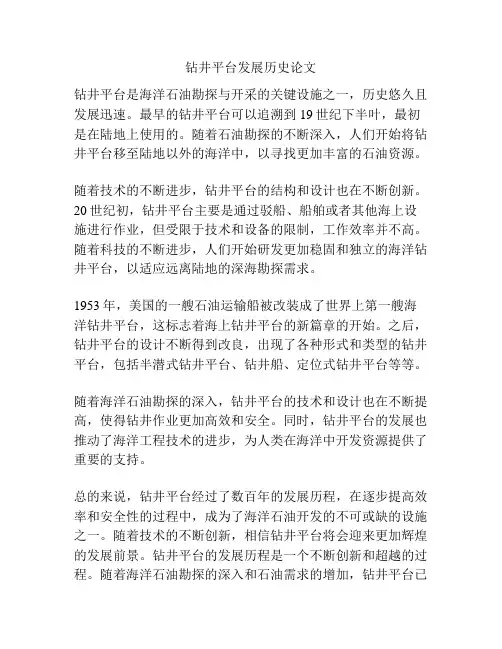

钻井平台发展历史论文
钻井平台发展历史论文钻井平台是海洋石油勘探与开采的关键设施之一，历史悠久且发展迅速。
最早的钻井平台可以追溯到19世纪下半叶，最初是在陆地上使用的。
随着石油勘探的不断深入，人们开始将钻井平台移至陆地以外的海洋中，以寻找更加丰富的石油资源。
随着技术的不断进步，钻井平台的结构和设计也在不断创新。
20世纪初，钻井平台主要是通过驳船、船舶或者其他海上设施进行作业，但受限于技术和设备的限制，工作效率并不高。
随着科技的不断进步，人们开始研发更加稳固和独立的海洋钻井平台，以适应远离陆地的深海勘探需求。
1953年，美国的一艘石油运输船被改装成了世界上第一艘海洋钻井平台，这标志着海上钻井平台的新篇章的开始。
之后，钻井平台的设计不断得到改良，出现了各种形式和类型的钻井平台，包括半潜式钻井平台、钻井船、定位式钻井平台等等。
随着海洋石油勘探的深入，钻井平台的技术和设计也在不断提高，使得钻井作业更加高效和安全。
同时，钻井平台的发展也推动了海洋工程技术的进步，为人类在海洋中开发资源提供了重要的支持。
总的来说，钻井平台经过了数百年的发展历程，在逐步提高效率和安全性的过程中，成为了海洋石油开发的不可或缺的设施之一。
随着技术的不断创新，相信钻井平台将会迎来更加辉煌的发展前景。
钻井平台的发展历程是一个不断创新和超越的过程。
随着海洋石油勘探的深入和石油需求的增加，钻井平台已经成为现代海洋工程领域中的一个重要组成部分。
除了传统的陆地钻井平台和海上钻井平台外，近年来，随着深海油气资源的不断开发，更加先进的超深海钻井平台也开始出现，这些平台可以在更深的海域进行石油勘探和开采作业，满足了人们对深海石油资源的需求。
除此之外，随着对环境保护和安全性的要求越来越高，钻井平台的设计和设备也在不断升级。
现代的钻井平台配备了各种高科技设备，例如动态定位系统、智能化控制系统、远程监控系统等，以确保钻井作业的安全和高效进行。
同时，在环保方面，钻井平台也着重研发了环保设备和技术，以减少对海洋生态的影响，注重可持续发展。

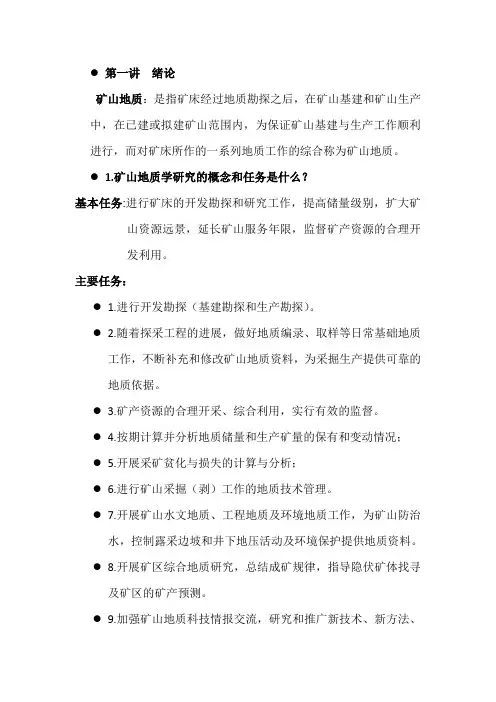

矿山地质学复习资料
●第一讲绪论矿山地质：是指矿床经过地质勘探之后，在矿山基建和矿山生产中，在已建或拟建矿山范围内，为保证矿山基建与生产工作顺利进行，而对矿床所作的一系列地质工作的综合称为矿山地质。
●1.矿山地质学研究的概念和任务是什么？基本任务:进行矿床的开发勘探和研究工作，提高储量级别，扩大矿山资源远景，延长矿山服务年限，监督矿产资源的合理开发利用。
主要任务：●1.进行开发勘探（基建勘探和生产勘探）。
●2.随着探采工程的进展，做好地质编录、取样等日常基础地质工作，不断补充和修改矿山地质资料，为采掘生产提供可靠的地质依据。
●3.矿产资源的合理开采、综合利用，实行有效的监督。
●4.按期计算并分析地质储量和生产矿量的保有和变动情况；●5.开展采矿贫化与损失的计算与分析；●6.进行矿山采掘（剥）工作的地质技术管理。
●7.开展矿山水文地质、工程地质及环境地质工作，为矿山防治水，控制露采边坡和井下地压活动及环境保护提供地质资料。
●8.开展矿区综合地质研究，总结成矿规律，指导隐伏矿体找寻及矿区的矿产预测。
●9.加强矿山地质科技情报交流，研究和推广新技术、新方法、新手段，提高矿山地质工作水平，促进矿山地质工作现代化。
2.简述矿山地质学的学科性质和特点。
学科性质：1、矿山地质学是由地质学与采矿学相结合而产生的一门应用地质学科，是运用地质学理论和方法研究在矿山建设、生产直至开采结束不同阶段遇到地质问题，为矿山生产服务的一门学科。
2、矿山地质学是一门直接为矿山生产建设服务的应用地质学科，它主要研究矿床开发过程的地质及其相关的矿产资源经济、环境问题的理论和方法。
学科特点：1、实践性矿山地质学是直接联系矿山采掘生产并为矿山开采活动服务的应用学科，具有鲜明的实践性。
2、综合性矿山地质学又是一门综合性很强的学科，他与基础地质学、矿床资源学和其他地质学科有着广泛的联系。
3、经济性从矿山的经济特点进行回答第二章采矿基本知识开采矿产资源的过程和作业叫采矿。
《海上钻井平台》课件
浮式钻井平台
只有主平台浮在海面上，稳定 性差一些。但价格，可移动性 都比半潜式更好。
固定式钻井平台
类似于平台式海洋平台，用于 淺海和陆架地理位置优越时使 用。
海上钻井平台的构造和工作原理
构造
主平台、井架、液气分离装置、液压系统、钻具， 电气系统，办公区等。
工作原理
平台攻破海底，钻井设备开展钻井工作并通过各种 设施进行油气开采。
海上钻井平台的应用领域
1
海上钻探
搜寻和钻探油气。
2
海上采集
生物资源调应对油船事故或平台意外的抢险救灾，进行设备维修和大规模施工等。
海上钻井平台的优势和挑战
1 优势
可设备强度大，平台空间大，工作效率高，可移动性强。
2 挑战
生产和施工难度大，对环境要求高，风险和安全隐患比较大。
海上钻井平台的未来发展
技术创新
未来将会运用数字化技术、自动化设备，有望实现 代工厂式作业。
绿色环保
针对生态环境考虑更多，研发智能钻探设备，建设 绿色低碳的能源平台。
结束
海上钻井平台是为满足人们对石油能源不断增长的需求而发展出来的高科技 产品。未来，我们期待更加高效、环保、智能的钻井平台的出现，为人们带 来更多方便，同时也保护着整个地球的生态。
《海上钻井平台》PPT课 件
从定义、类型到未来发展，一篇关于海上钻井平台的全面介绍，让你更深入 了解这项关键的工程技术。
海上钻井平台的定义
作用
搜寻、开发海底油气资源的 基础设施。
位置
搭建在海洋上的固定或移动 平台，用以钻探海底。
特点
结构复杂，属于油气行业重 要的高端装备之一。
海上钻井平台综述
在石油钻井领域中，目前国际上对深水的定义不尽相同：2002年在巴西召开的世界石油大会上提出将400 m作为划分深水的标志线口；Shell及BP公司规定水深超过500 m是深水；全球主要深水钻井承包商之一的Oceaneering公司认为水深超过910 m才属于深水；我国目前采用的深水标准是500 m。
由于全球对原油的消耗量不断增长，陆上和浅水区域的原油产量已不能满足需求，因此深水油气勘探与开发引起各国的高度重视。
而随着深水油气勘探开发受到重视，全球深水钻井装备、深水钻井高新技术研究与应用得到了快速发展，深水钻井关键技术不断取得突破。
1 深水钻井技术的挑战与发展状况1．1 深水钻井技术的挑战水深带来的挑战。
随着水深的增加，钻具、钻井液、隔水管用量和海洋环境复杂性都相应增加，这对平台承载能力、钻机载荷、甲板空间等提出了更高的要求。
随着工作水深的增加，作为深水油气开发的主要装备——浮式钻井平台已经开发出了六代产品。
工作水深从几百米增加到超过3 000 m；载荷也从几千吨增加到上万吨。
另外，随着水深的增加，隔水管需要具备更大的抗挤压能力，对钻井液、完井液的流变性也提了新的要求，同时，海底的所有装备也要承受更低的温度和更高的压力。
风浪流带来的挑战。
深水环境的风浪流会引起钻井船的移位，导致隔水管发生变形和涡激振动，因此对其疲劳强度设计提出了更高的要求。
环境载荷超出隔水管作业极限载荷时，需要断开隔水管系统和水下防喷器的连接。
悬挂隔水管的动态压缩也可能造成局部失稳，增大隔水管的弯曲应力和碰撞月池的可能性。
强烈的海洋风暴对钻井平台具有灾难性的破坏作用，因此深水钻井对海洋风暴的预测及钻井平台快速撤离危险海域提出了更严格的要求。
低温带来的挑战。
海水温度随水深增加而降低，海底温度(即使在热带)一般为4℃左右，有些地区达 3℃，海水的低温可以影响到海底泥线以下约数百米的岩层。
低温带来的问题主要包括：海水低温环境使隔水管中的钻井液流变性发生变化，可使钻井液的黏度和密度增大。
6第六讲海上钻井平台
南海二号半潜式海洋钻井平台
渤海渤西岐口18-1平台
国产巨型海上储油平台通过苏通大桥
2008年4月，世界第六代3000米深水半潜式钻井平 台在外高桥切割点火
2009年4月20日，世界第六代3000米深水半潜式钻井平台，在上海 外高桥造船有限公司顺利下坞，进入关键的搭载总装阶段。
一、由708所与上海外高桥造船厂设计、建造3000米工作水 深的半潜式钻井平台。
二、中国船舶重工集团公司大连造船新厂建造了BG9000型4 艘超深水半潜式钻井平台。
三、由中国与韩国合资的江苏韩通船舶重工有限公司承担建 造、舍凡钻井公司(SevanDrilling)拥有的“舍凡钻工 (SevanDriller)”号半潜式平台，工作水深达当前创世界纪录 的12500英尺(3810米)；中部具有双井架的、钻深能力亦达 当前创世界纪录的40000英尺(12200米)超深井钻机；是世 界第一艘SSP（即舍凡稳定性（减摇）钻井平台）。
（2）固定式平台：导管架式平台、混凝土 重力式平台、深水顺应塔式平台
坐底式钻井平台
• 胜利二号坐底式钻井平台
• 坐底式钻井平台又叫钻驳或插桩钻驳，适 用于河流和海湾等30m以下的浅水域。
• 坐底式平台有两个船体，上船体又叫工作 甲板，安置生活舱室和设备，通过尾郡开 口借助悬臂结构钻井；下部是沉垫，其主 要功能是压载以及海底支撑作用，用作钻 井的基础。两个船体间由支撑结构相连。 这种钻井装置在到达作业地点后往沉垫内 注水，使其着底。
张力腿式钻井平台
• 张力腿式钻井平台（TLP）是利用绷紧状态下的 锚索产生的拉力与平台的剩余浮力相平衡的钻井 平台或生产平台。
矿山地质学课件-海上钻井平台
油氣井田的開拓
一、海上鑽井平臺的組成部分
油井鑽探 輸油氣管道鋪設 中央處理平臺 運輸油氣管道架設 電纜鋪設
海上鑽井平臺組成
中央處理平臺
深水千禧號——鑽井
魔女號——鋪設輸送管網路（氣井—中央平臺）
英仙座號——沿輸送管鋪設控制電纜
孤獨號——建造通往海岸的輸油管
• 鋼質導管架式平臺使用水深一般小於300米， 通過打樁的方法固定於海底，它是目前海 上油田使用廣泛的一種平臺。
導管架式平臺
混凝土重力式平臺
• 混凝土重力式平臺的底部通常是一個巨大 的混凝土基礎(沉箱)，用三個或四個空心的 混凝土立柱支撐著甲板結構，在平臺底部 的巨大基礎中被分隔為許多圓筒型的貯油 艙和壓載艙，這種平臺的重量可達數十萬 噸，正是依靠自身的巨大重量，平臺直接 置於海底。
光明號——負責裝置巨大的錨椿
巨僕三號——運送中央處理平臺
作業
• 海上鑽井平臺的組成部分有哪些？
鑽井平臺的分類
• 海洋鑽井平臺是主要用於鑽探井的海上結 構物。平臺上裝鑽井、動力、通訊、導航 等設備，以及安全救生和人員生活設施， 是海上油氣勘探開發不可缺少的手段。
• 主要分為移動式平臺和固定式平臺兩大類。 其中按結構又可分為： （1）移動式平臺：坐底式平臺、自升式平 臺、鑽井船、半潛式平臺、張力腿式平臺、 牽索塔式平臺
四、由上海船廠與美國Frontter公司簽訂於2007年3季末以後 開始建造4-5萬噸動力定位深水鑽井船。
南海二號半潛式海洋鑽井平臺
渤海渤西岐口18-1平臺
國產巨型海上儲油平臺通過蘇通大橋
2008年4月，世界第六代3000米深水半潛式鑽井平 臺在外高橋切割點火
2009年4月20日，世界第六代3000米深水半潛式鑽井平臺，在上海 外高橋造船有限公司順利下塢，進入關鍵的搭載總裝階段。
海上钻井工艺技术课件
– 隔水管系统：
» 作用：隔离海水；形成泥浆循环通道；
» 包括：隔水管；伸缩隔水管；挠曲接头及球接头； 张紧绳及张紧系统；
– 快速连接器：
» 快速连接和拆卸上述三部分。
1.1 海上钻井井口装置
• 水下井口装置—导引系 统
– 井口盘用水泥浇铸成钢 骨水泥结构；
– 送入井口盘应该有临时 导引绳；
– 用临时导引绳将导引架 及导管送入并座位；
1.2 海上套管程序
• 导管井段的施工—浮动式 平台（常规法） – 第二步：钻孔。
» 依靠临时导引绳下钻， 使钻头准确进入井口盘； 钻柱上带伸缩钻杆；
» 用海水“有进无出”法 钻出36“的井眼；钻完 后立即用高粘度泥浆替 入。防止海水浸泡井眼 垮塌。
» 起钻。
导向臂
1.2 海上套管程序
• 导管井段的施工—浮动式平台 （常规法）
第一章 海上钻井工艺技术
1.1 海上钻井井口装置 1.2 海上套管程序 1.3 海上井控技术 1.4 海上固井技术 1.5 海上泥浆技术 1.6 海上完井与测试 1.7 双梯度钻井介绍
1.2 海上套管程序
• 海上套管程序的系列化
– 由于井口装置的防喷器体积很大，一般一个平台只 搞一套防喷器组。每个钻井平台根据自己的特点， 选定一套适应防喷器组的套管程序，以后就基本上 不再改变。
» 对油层的损害； » 造成巨大的资金损失。
海洋平台论文
海上钻井平台基本结构【摘要】海上钻井平台主要用于钻探井的海上结构物。
上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施。
海上油气勘探开发不可缺少的手段。
主要有自升式和半潜式钻井平台。
本支探讨了海上钻井平台的分类主要是移动式平台和固定式平台，并对其优缺点进行了分析对比，论述了导管架桩基平台结构组成，对于加速我国进军世界级海洋工程装备开发．设计和制造领域，提升我国深水作业能力，具有重要的战略意义．目前，世界上己探明的海上油气费源大部分蕴藏在大陆架及3000米以下的海底。
有数据显示。
深海能源储量将是陆地能源储量的100倍，但由于开采技术上的限制，其还是能源领域最具潜力的处女地。
1海上钻井平台的分类海上钻井平台应满足下面三个条件，适应海洋钻井区域环境且安全．成本较低，满足钻井、采油、测试等各项作业的要求。
海洋钻井平台(drilling platfom)是主要用于钻探井的海上结构物。
平台上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施，是海上油气勘探开发不可缺少的手段。
主要分为移动式平台和固定式平台两大类。
固定式平台的下部由桩、扩大基脚或其他构造直接支承并固着于海底，按支承情况分为桩基式和重力式两种。
活动式平台浮于水中或支承于海底，能从一井位移至另一井位，接支承情况可分为着底式和浮动式两类。
近年来正在研究新颖的半固定式海洋平台，它既能固定在深水中，又具有可移性，张力腿式平台即属此类。
其中按结构又可分为：(1)移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台、张力腿式平台、牵索塔式平台。
①坐底式平台。
最早的活动平台采用钻井驳船。
后来随着海洋石油钻探水深的不断增加,钻井驳船进一步发展成坐底式平台,它由沉垫、立柱和平台甲板三部分组成,适用于水深为5～30米而且海底比较平坦的场合。
沉垫可以是整体式，也可以是分离式。
向沉垫内灌水，平台即下沉坐落在海底。
把水排出,平台就能浮起，故这种平台又有沉浮式之称,要求沉得下，坐得稳，浮得起。
海上钻井平台
海上钻井平台概述海上钻井平台主要用于钻探井的海上结构物。
上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施。
海上油气勘探开发不可缺少的手段。
主要有自升式和半潜式钻井平台。
①自升式钻井平台由平台、桩腿和升降机构组成，平台能沿桩腿升降，一般无自航能力。
1953年美国建成第一座自升式平台，这种平台对水深适应性强，工作稳定性良好，发展较快，约占移动式钻井装置总数的1／2。
工作时桩腿下放插入海底，平台被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。
完井后平台降到海面，拔出桩腿并全部提起，整个平台浮于海面，由拖轮拖到新的井位。
②半潜式钻井平台上部为工作甲板，下部为两个下船体，用支撑立柱连接。
工作时下船体潜入水中，甲板处于水上安全高度，水线面积小，波浪影响小，稳定性好、自持力强、工作水深大，新发展的动力定位技术用于半潜式平台后，工作水深可达900～1200米。
半潜式与自升式钻井平台相比，优点是工作水深大，移动灵活；缺点是投资大，维持费用高，需有一套复杂的水下器具，有效使用率低于自升式钻井平台。
海上钻井平台主要特点和火灾危险性1．结构复杂，火灾蔓延快。
海上钻井平台内部结构十分复杂，为了满足生产、生活的需要，往往将一个大空间在分成多个房间，造成内部舱室紧凑、走道宽度狭小，层间高度低矮，楼梯坡度较大，出入口小，一旦发生火灾，极易造成火势迅速扩大蔓延。
2．可燃物较多，火灾荷载大。
由于平台舱室在装饰装修过程中，大量使用了可燃材料。
平台在生产过程中，需要使用大量油料；在试油期间，排放石油、天然气等易燃易爆物品，扩大了平台危险区，遇到火源极易引起火灾。
3．电机设备多，用电量大。
平台各种类型的钻井电机及生产辅助设备繁多，生活电器集中安放，部分电器线路还敷设嵌置在装饰层中，一旦电机设备、生活电器发生故障或电线超荷载、短路等，很容易造成火灾。
4．人员密集，相对孤立，易造成重大伤亡。
平台职工居住十分密集，外协人员还不时上平台，居住拥挤，且对平台通道不熟悉。
海上钻井平台概述
历史与发展
早期发展
未来趋势
自20世纪初以来，海上钻井平台经历 了从简易木筏到现代化设施的发展历 程。
未来海上钻井平台将更加注重环保、 智能化和自动化，以降低成本和提高 生产效率。
技术进步
随着科技的不断进步，海上钻井平台 在结构、材料、装备和工艺等方面不 断改进，提高了钻井效率和安全性。
海上钻井平台的重要性
新型钻井设备
针对海洋环境的特殊要求， 研发新型的钻井设备，如 深海钻井装备、高压油气 分离技术等。
监测与控制技术
利用先进的监测和控制技 术，实时监测海上钻井平 台的运行状态，确保作业 安全。
环保法规的挑战
排放限制
随着环保法规的日益严格，海上 钻井平台的排放限制也更加严格，
需要采取有效的环保措施。
废弃物处理
制定完善的应急预案，包括火灾、爆 炸、泄漏等突发事件的处理方案，确 保在紧急情况下能够迅速应对。
安全措施
采取多种安全措施，如安全警示标识、 防护设备、安全检查等，保障员工的 人身安全和生产安全。
04 海上钻井平台的挑战与前 景
海洋环境的影响
风浪影响
海上钻井平台受到风浪、潮汐和 洋流等自然因素的影响，需要具 备足够的稳定性和抗风浪能力。
人员配置
海上钻井平台需要配置不同专业背景 的人员，包括工程师、技术人员、操 作工、安全员等，以确保平台的正常 运营和安全生产。
培训
针对不同岗位的人员，提供相应的培 训课程，包括技能培训、安全培训、 管理培训等，以提高员工的专业技能 和安全意识。
生产流程与管理
生产流程
海上钻井平台的生产流程包括钻井作业、采油作业、油气处理等环节，需要合 理安排各环节的工作，确保生产的高效进行。
海上钻井平台分类及技术特点
缺点
{ {
重量比混凝土轻 预制过程中对水载要求不高 拖船马力小 对地基承载力要求不高 贮油量 用钢多，易腐蚀
34
重力式平台的特点
由于整个结构比较大，一般先在岸边开挖 的泥坞中建造基座，再拖往有掩护的深水区接高， 然后浮运至现场，加载下沉。目前这种平台一般是 作为海底贮油罐或用于钻采海底石油。 其主要特点是抵御风暴及波浪袭击的能力 强，结构耐久和维护费用低，但需开挖岸边坞坑， 并要有近岸深水施工水域，结构高度因此受到限制。
台、半潜式钻井平台以及浮式钻井船。可随意移动， 特别适用于钻勘探井或纵式生产井。 钻井模块既可以放到固定式平台上，也可以 采用移动式平台，但是上部模块价格比较贵，一套要 好几亿美元以上，所以一般都放到移动式平台上面， 一般是打一枪换一个地方。
49
1、坐底式钻井平台
坐底式钻井平台又叫钻驳或插桩钻驳，适用于 河流和海湾等30m以下的浅水域。
41
导管架式平台的结构
基础部分是由导管架和桩管组成。 导管可事先在岸上预制好。然后， 用驳船运至目的地，或依靠中空的 浮力拖至目的地，下沉并坐在海底 上。再将桩管由导管内插入，并用 打桩机打入海底一定深度。 上层建筑 上层平台：用作安放井架、绞车、 钻具堆放场地及宿舍等 下层平台：安放泥浆泵、泥浆池、 防喷器、发电房、固井设备、仓库 等
37
张力腿式平台的特点
张力腿式平台本身是一个浮动平台，平台的 贮备浮力远远大于平台的重力，靠缆绳或锚链(称作 张力腿)的张力将平台与事先固定在海底的锚桩上拉 紧，平衡一部分浮力，并使平台较好地固定在海面上。 这种非刚性地连接，不仅可减小平台的摇 摆和倾斜，而且由海底地震引起的海床运动，也在到 达平台之前被大大减弱了。
坐底式钻井平台
水动力试验课程ppt-2015-试验研究课程-第六讲-总体与模型
船舶与海洋工程试验研究模型模拟与制作上海交通大学海洋工程国家重点试验室2误差不能超过1毫米。
3海洋平台模型的制作模型物理特性模拟模型试验相似理论要求；海洋平台物理特性的真实模拟和精确测试是实验结果正确与否的重要基础；5模型物理特性约束条件为为模型质心三维坐标的目标6其中，Rxx, Ryy, Rzz分别为模型绕三个坐标轴的惯性半径目标值。
7m模型质量调节质量调节完成后，在专用的船模调节架上进行船模重心位置和刀口10●调节架转动部分的相关已知参数：基准面至刀口转动轴的垂向高度Z O调节架质量W 1调节架重心垂向位置Z G1调节架绕刀口转动轴的惯性半径l 1●船模在调节架中间沿纵向方向放置。
重心和惯量调节装置----船模调节架调节架转动部分的重量W 1、重心垂向位置Z G1、绕刀口转动轴的惯性半径l 1均需要在进行船模参数调节之前进行测量，并作为已知量处理。
刀口形成的转动轴基准面（船底基平面）O z 111213通过纵向倾斜试验获得；14●根据分布质量的单摆振荡原理，惯性矩的定义和平行轴原理151617 1819●根据实际系泊锚链的尺寸（长度和直径）按缩尺比选用模型系泊链的长度和直径。
●对于锚链和钢丝绳，模型选用微型锚链和钢丝绳模拟●对于尼龙缆，模型选用软绳或微型钢丝绳模拟。
系泊缆自身外形的几何相似20210510152025303540非线性弹性的模拟系泊链重块微型钢丝绳弹簧微型锚链单位配重（铅丝）立管的模拟与系泊缆的模拟类似。
立管的模拟Steep-S configuration lazy wave configuration 24带浮子的长立管（Riser）模型25软刚臂系泊系统的制作与模拟三分力仪万向接头软刚臂与吊杆转动机构内含压载以调节重量、重心27及电位器张力腿模型：靠垫模型29跨接软管模型码头模型31长度l4 32重力加速度g底部上表面到刀口距离z12W3323435）方法，即采用足够大的缩尺比λ，如1:200。
海洋钻井平台组成及功能
关于海洋钻井平台半潜式的系统，总的来说，平台的系统有点和普通的船舶相似，它们是：1，压载系统，ballast system2，消防系统，fifi system ,包含fire water system , water mist system , deluge system, foam system, co2 extinguishsystem, water spray system 按照每个平台基本设计的不同，会有其中的几个。
3，舱底水系统，bilge system4， 海水冷却系统，sea water cooling system5，淡水冷却系统，fresh water cooling system6，燃油系统，fuel oil system7，润滑油系统，lub oil system8，主机排烟系统，exhaust system9，废油系统，waste oil and sludge system10，透气溢流系统，vent and overflow system11，测深系统，souding system 包含 manual soundIng system 或者remote sounding system12，启动空气系统，starting air system13，平台空气系统，rig air system14，仪表与控制空气系统， instrument air system15，饮用水系统，potable system16，生活水排放系统，sanitary discharege system17，生活水供给系统 ，sanitary supply system18，盐水系统，brine system19，钻井水液系统，drill water system20，钻井基油系统，base oil system21，泥浆供给系统，mud supply system22，高压泥浆排出系统，mud discharge system23，泥浆处理系统，mud process system24，泥浆真空系统，mud vacuum system25，井口控制系统，subsea control system26，分流器，高压管系系统，hp manifold and diverter system27，灌井系统，trip tank system28，除气系统，mud gas separator system29，测井系统，well test system30，隔水套管张紧系统，riser tensioner system31，液压系统，hydaulicoil system32，泥浆混合系统，mud mixing system33，散货系统，包含bulk cement system 以及bulk mud system34，高压冲洗系统，high pressure washing down system35，甲板泄水系统，deck drain system36，快关阀系统，quick closing vavle system37，切屑处理系统，cutting handling system38，直升机加油系统，helicopter refueling system39，排舷外系统，overboard discharge system40，刹车冷却系统，brake cooling system41，呼吸空气系统，breath air system42，推进器系统，包含 thruster hydraulic oil and lub oil system43，泥坑冲洗系统，mud pit washing system1、压载系统它的作用就是使平台能够相对自由的吃水，保持在深海中的稳性。
海上钻井平台保险研究
大连海事大学硕士学位论文海上钻井平台保险研究姓名：***申请学位级别：硕士专业：国际法学指导教师：***2000.3.15摘要随着海上石油勘探和开发迅猛发展，与海上石油开发相关的保险就显得尤为重要。
我国海上石油开发起步较晚，但是发展很快。
海上石油开发保险是承保海上石油勘探开发全过程的一种专业性的综合保险，需要深入研究。
本文首先介绍了由于海上石油开发的发展出现了海上石油开发保险，海上石油开发保险是海上保险，然后主要对海上石油开发保险中固定式钻井平台和移动式钻井平台保险结合我国人保的钻井平台一切险条款和钻井船一切险条款内容进行了分析，最后提出对我国《海直鎏》和人保条款的修改建议。
关键词：海上石油开发保险，钻井船＠，钻井平台臼险盆ＡｂｓｔｒａｃｔＡｓｔｈｅｏｆｆｓｈｏｒｅｏｉｌｅｘｐｌｏｒａｔｉｏｎａｎｄｅｘｐｌｏｉｔａｔｉｏｎ（Ｏ．Ｏ．Ｅ．Ｅ）ｄｅｖｅｌｏｐｆａｓｔ，ｔｈｅｉｎｓｕｒａｎｃｅｔｈａｔｒｅｌａｔｅｄｔｏｔｈｉｓｓｕｂｊｅａｈａｓｃｏｍｅｔｏｂｅｒｅａｌｉｍｐｏｒｔａｎｔ．ＩｎＣｈｉｎａ，ｔｈｅｉｎｄｕｓｔｒｙｏｆＯ．Ｏ．Ｅ．Ｅｓｔａｒｔｅｄｌａｔｅ，ｂｕｔｄｅｖｅｌｏｐｓｒａｐｉｄｌｙ，ａｎｄｔｈｅｉｎｓｕｒａｎｃｅｏｆｉｔｉｓａｕｎｉｔｅａｎｄｐｒｏｆｅｓｓｉｏｎａｌｉｎｓｕｒａｎｃｅｔｈａｔｅｎｓｕｒｅｓｆｏｒｔｈｅｗｈｏｌｅｐｒｏｃｅｓｓｏｆ０．０．Ｅ．ＥＷＯｒｋ．Ｔｈｉｓｐａｐｅｒｓｔａｒｔｓｗｉｔｈｔｈｅｉｎｔｒｏｄｕｃｔｉｏｎ，ｉｔｔｅｌｌｓｔｈａｔｄｕｅｔｏｔｈｅｒａｐｉｄｄｅｖｅｌｏｐｍｅｎｔｏｆ０．０．Ｅ．Ｅ，ｔｈｅｉｎｓｕｒａｎｃｅｏｆｉｔｃａｍｅｔｏｅｘｉｓｔａｎｄｔｈｅｉｎｓｕｒａｎｃｅｏｆＯ．Ｏ．Ｅ．Ｅｉｓａｋｉｎｄｏｆｍａｒｉｎｅｉｎｓｕｒａｎｃｅ．Ｗｈｉｌｅｔｈｅｎｅｘｔｐａｒｔｏｆｔｈｉｓｐａｐｅｒ，ｃｏｍｅｓｔｏｔｈｅａｎａｌｙｓａｔｉｏｎｏｆＦｉｘｅｄＰｌａｔｆｏｒｍＩｎｓｕｒａｎｃｅａｎｄＭｏｂｉｌｅＤｒｉｌｌｉｎｇＵｎｉｔｓＩｎｓｕｒａｎｃｅ，ａｎｄｃｏｍｂｉｎｅｄｗｉｔｈＰｌａｔｆｏｒｍＦｏｒｍＡｌｌＲｉｓｋｓａｎｄＤｒｉｌｌｉｎｇＢａｒｇｅＩｎｓｕｒａｎｃｅＡｌｌＲｉｓｋｓｏｆＰＩＣＣａｓｗｅｌｌ．Ａｔｔｈｅｅｎｄｏｆｔｈｉｓｐａｐｅｒ，ｔｈｅａｕｔｈｏｒｏｆｆｅｒｓｓｏｍｅｏｆｈｉｓａｄｖｉｃｅａｂｏｕｔｍｏｄｉｆｙＭａｒｉｎｅＬａｗａｎｄＰＩＣＣｃｌａｕｓｅｓ．ＫｅｙＷｏｒｄｓ：ＯｆｆｓｈｏｒｅＯｉｌＥｘｐｌｏｒａｔｉｏｎａｎｄＥｘｐｌｏｉｔａｔｉｏｎ，．ＰｌａｔｆｏｒｍＦｏｒｍＡｌｌＲｉｓｋｓ，ＤｒｉｌｌｉｎｇＢａｒｇｅＩｎｓｕｒａｎｃｅＡｌｌＲｉｓｋｓｌＩ第１章绪论１．１海上石油开发概况石油是一种呈黑色或褐色的可燃性矿物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调研学习Biblioteka 8孤独号——建造通往海岸的输油管
调研学习
9
光明号——负责装置巨大的锚椿
调研学习
10
巨僕三号——运送中央处理平台
调研学习
11
作业
• 海上钻井平台的组成部分有哪些？
调研学习
12
钻井平台的分类
• 海洋钻井平台是主要用于钻探井的海上结 构物。平台上装钻井、动力、通讯、导航 等设备，以及安全救生和人员生活设施， 是海上油气勘探开发不可缺少的手段。
28
混凝土重力式平台
调研学习
29
• 混凝土重力式平台的底部通常是一个巨大 的混凝土基础(沉箱)，用三个或四个空心的 混凝土立柱支撑着甲板结构，在平台底部 的巨大基础中被分隔为许多圆筒型的贮油 舱和压载舱，这种平台的重量可达数十万 吨，正是依靠自身的巨大重量，平台直接 置于海底。
调研学习
30
FPSO
34
调研学习
35
调研学习
36
调研学习
37
调研学习
38
调研学习
39
• FPSO俨然一座“海上油气加工厂”把来自油井 的油气水等混合液经过加工处理成合格的原油或 天然气，成品原油储存在货油舱，到一定储量时 经过外输系统输送到穿梭油轮。
• FPSO系统----作为海上油气生产设施，FPSO系 统主要由系泊系统、载体系统、生产工艺系统及 外输系统组成，涵盖了数十个子系统。
• FPSO是英文Floating Production Storage & Offloading的缩写，中文翻译“浮式生 产储存卸货装置”。
• 它集生产处理、储存外输及生活、动力供 应于一体。
• 同时它还具有高投资、高风险、高回报的 海洋工程特点。
调研学习
31
调研学习
32
调研学习
33
调研学习
三、由中国与韩国合资的江苏韩通船舶重工有限公司承担建 造、舍凡钻井公司(SevanDrilling)拥有的“舍凡钻工 (SevanDriller)”号半潜式平台，工作水深达当前创世界纪录 的12500英尺(3810米)；中部具有双井架的、钻深能力亦达 当前创世界纪录的40000英尺(12200米)超深井钻机；是世 界第一艘SSP（即舍凡稳定性（减摇）钻井平台）。
四、由上海船厂与美国Frontter公司签订于2007年3季末以后
开始建造4-5万吨动力定位深水钻井船。
调研学习
41
南海二号半潜式海洋钻井平台
调研学习
42
渤海渤西岐口18-1平台
调研学习
调研学习
23
张力腿式钻井平台
调研学习
24
• 张力腿式钻井平台（TLP）是利用绷紧状态下的 锚索产生的拉力与平台的剩余浮力相平衡的钻井 平台或生产平台。
• 其所用锚索绷紧成直线，不是悬垂曲线，钢索的 下端与水底不是相切的，而是几乎垂直的。用的 是桩锚(即打入水底的桩为锚)或重力式锚(重块)等， 不是一般容易起放的抓锚。
调研学习
17
自升式钻井平台由平台
调研学习
18
• 自升式钻井平台由平台、桩腿和升降机构组成， 平台能沿桩腿升降，一般无自航能力。
• 工作时桩腿下放插入海底，平台被抬起到离开海 面的安全工作高度，并对桩腿进行预压，以保证 平台遇到风暴时桩腿不致下陷。
• 完井后平台降到海面，拔出桩腿并全部提起，整 个平台浮于海面，由拖轮拖到新的井位。
第六讲 海上钻井平台
油气井田的开拓
调研学习
1
一、海上钻井平台的组成部分
油井钻探
输油气管道铺设
中央处理平台
运输油气管道架设
电缆铺设
调研学习
2
海上钻井平台组成
调研学习
3
调研学习
4
中央处理平台
调研学习
5
深水千禧号——钻井
调研学习
6
魔女号——铺设输送管网路（气井—中央平台）
调研学习
7
英仙座号——沿输送管铺设控制电缆
调研学习
19
钻井船
调研学习
20
• 钻井船是浮船式钻井平台，它通常是在机 动船或驳船上布置钻井设备。平台是靠锚 泊或动力定位系统定位。
调研学习
21
半潜式钻井平台
调研学习
22
• 半潜式钻井平台（SEMI）由坐底式平台发 展而来，上部为工作甲板，下部为两个下 船体，用支撑立柱连接。
• 工作时下船体潜入水中，甲板处于水上安 全高度，水线面积小，波浪影响小，稳定 性好、自持力强、工作水深大，新发展的 动力定位技术用于半潜式平台后，工作水 深可达900-1200米。
• 原油一般是通过管线运 输，在深水中可用近海 装油设施进行输送。
调研学习
26
固定平台
• 固定平台包括导管架式平台、混凝土重力 式平台、深水顺应塔式平台等。
• 钢质导管架式平台使用水深一般小于300米， 通过打桩的方法固定于海底，它是目前海 上油田使用广泛的一种平台。
调研学习
27
导管架式平台
调研学习
• 张力腿式平台的重力小于浮力，所相差的力量可 依靠锚索向下的拉力来补偿，而且此拉力应大于 由波浪产生的力，使锚索上经常有向下的拉力， 起着绷紧平台的作用。
调研学习
25
牵索塔式钻井平台
• 牵索塔式钻井平台得名 于它支撑平台的结构如 一桁架式的塔，该塔用 对称布置的缆索将塔保 持正浮状态。
• 在平台上可进行通常的 钻井与生产作业。
调研学习
16
• 坐底式钻井平台又叫钻驳或插桩钻驳，适 用于河流和海湾等30m以下的浅水域。
• 坐底式平台有两个船体，上船体又叫工作 甲板，安置生活舱室和设备，通过尾郡开 口借助悬臂结构钻井；下部是沉垫，其主 要功能是压载以及海底支撑作用，用作钻 井的基础。两个船体间由支撑结构相连。 这种钻井装置在到达作业地点后往沉垫内 注水，使其着底。
调研学习
13
调研学习
14
• 主要分为移动式平台和固定式平台两大类。 其中按结构又可分为：
（1）移动式平台：坐底式平台、自升式平 台、钻井船、半潜式平台、张力腿式平台、 牵索塔式平台
（2）固定式平台：导管架式平台、混凝土 重力式平台、深水顺应塔式平台
调研学习
15
坐底式钻井平台
• 胜利二号坐底式钻井平台
• FPSO（浮式生产储油船）、TLP（张力腿平台）、 SPAR是最主要的采油设备，其中，TLP和SPAR 主要位于美国墨西哥湾，其余国家现在主要是 FPSO。
调研学习
40
目前我国正在设计、建造的超深水钻井平台
一、由708所与上海外高桥造船厂设计、建造3000米工作水 深的半潜式钻井平台。
二、中国船舶重工集团公司大连造船新厂建造了BG9000型4 艘超深水半潜式钻井平台。
