辐射发射RE测试
RE103辐射发射测试作业指导书.
RE103辐射发射测试作业指导书1.目的为了正确地操作该设备,以使其操作标准化,系统化并达到实验的要求。
2.范围本实验室之辐射发射操作系统，包括以下两个项目的测试RE103：10KHz-40GHz天线谐波和乱真输出辐射发射3.定义EUT: Equipment Under Test 被测设备。
4.权责由实验室相关工程师根据相关标准负责执行操作。
5.测试环境环境温度：15℃-35℃；相对湿度：25%-75%；大气压力：86Kpa-106Kpa。
6.测试设备9mχ6mχ6m半波暗室；VAMP9243天线，BIA-30双椎天线，BBHA9120F喇叭天线,STLP 9128E天线，3142C天线，ESU40接收机TTR48，TTR95，TTR190，TTR37，TTR750滤波器组，EM7845，EM7846滤波器。
7.仪器设备的操作7.1 检查仪器设备是否在校准的有效期内。
7.2 打开控制仪器电源开关。
7.3 打开ESU40接收机电源开关，检查其自检是否正常。
7.4打开监视器；控制器，天线转台位置是否在0度位置。
7.5接通滤波器和滤波器组。
8.测试软件的操作8.1打开测试软件，在File下建立新的.db文档，再在Configure的菜单下选择Radiated Emission测试，并选择测试的频率，限值及仪器校准参数，用PK值扫描，按SET键完成设置。
8.2进行频率范围的设置，设置的范围可根据产品来设置或根据客户的要求来设8.3接收天线的极性及待测物距离的选定，天线有水平和垂直两种方式可选。
8.4接收机参数的选择，可针对不同测试法规，对于测量频谱仪的测量带宽和检波方式进行不同的设置。
8.6最后检查测试限制和测试设备和单位有无选对。
9.RE103 测试配置如下RE103 测试配置10.测试限值RE103：除二次和三次谐波以外，所有的谐波发射和乱真发射至少应比基波电平低80dB，二次和三次谐波应抑制50+10㏒P（P为基波峰值输出功率）或80dB，取抑制要求较小者。
en55032测试标准曲线
EN55032测试标准曲线主要涵盖了电磁干扰（EMI）和电磁抗扰度（EMS）的测试。
具体来说，它包括传导发射（CE）、辐射发射（RE）、谐波、闪烁（EN61000-3-2, EN61000-3-3）等方面的测试。
这些测试的目的是确保电子设备在正常工作时不会
产生过度的电磁干扰，并且具有一定的抗电磁干扰能力，以保证设备的正常运行和周围环境的安全。
在EN55032测试标准曲线中，传导发射测试是通过测量设备在电源线上产生的谐波
信号来评估设备对其他设备的干扰程度。
辐射发射测试则是评估设备在空间中产生的电磁场强度，以确保设备不会对周围环境产生过度的电磁干扰。
此外，谐波和闪烁测试也是评估设备对电网的影响，以确保设备不会对其他用电设备造成干扰。
除了电磁干扰方面的测试，EN55032还涵盖了电磁抗扰度测试，包括静电、快速脉
冲、辐射干扰等方面的测试。
这些测试旨在评估设备在受到外部电磁干扰时的表现，以确保设备具有一定的稳定性和可靠性。
总之，EN55032测试标准曲线是一个综合性的测试标准，旨在确保电子设备在正常
工作时不会产生过度的电磁干扰，并且具有一定的抗电磁干扰能力。
通过这些测试，可以评估设备的性能和质量，为设备的正常运行和用户的安全提供保障。
辐射发射(RE)测试
辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。
可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。
2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
2) 辐射发射测试场地布置：相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。
emc实验标准

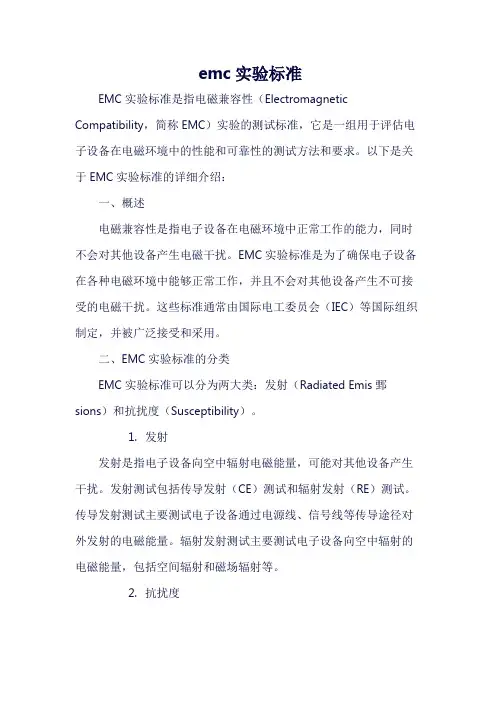

emc实验标准EMC实验标准是指电磁兼容性（Electromagnetic Compatibility，简称EMC）实验的测试标准，它是一组用于评估电子设备在电磁环境中的性能和可靠性的测试方法和要求。
以下是关于EMC实验标准的详细介绍：一、概述电磁兼容性是指电子设备在电磁环境中正常工作的能力，同时不会对其他设备产生电磁干扰。
EMC实验标准是为了确保电子设备在各种电磁环境中能够正常工作，并且不会对其他设备产生不可接受的电磁干扰。
这些标准通常由国际电工委员会（IEC）等国际组织制定，并被广泛接受和采用。
二、EMC实验标准的分类EMC实验标准可以分为两大类：发射（Radiated Emis鄄sions）和抗扰度（Susceptibility）。
1.发射发射是指电子设备向空中辐射电磁能量，可能对其他设备产生干扰。
发射测试包括传导发射（CE）测试和辐射发射（RE）测试。
传导发射测试主要测试电子设备通过电源线、信号线等传导途径对外发射的电磁能量。
辐射发射测试主要测试电子设备向空中辐射的电磁能量，包括空间辐射和磁场辐射等。
2.抗扰度抗扰度是指电子设备在受到外部电磁干扰时仍能正常工作的能力。
抗扰度测试包括静电放电（ESD）测试、射频电磁场（RF EMF）测试、电快速瞬变脉冲群（EFT/B）测试、浪涌（Surge）测试、工频磁场（Power Frequency Magnetic Field）测试等。
这些测试旨在模拟各种电磁干扰情况，以评估电子设备的抗干扰性能。
三、EMC实验标准的制定和实施EMC实验标准由国际电工委员会等国际组织制定和修订，各个国家和地区也会根据自身实际情况制定相应的EMC实验标准。
为了满足EMC实验标准的要求，电子设备制造商需要对其产品进行相应的设计和测试，以确保其产品的电磁兼容性符合标准要求。
同时，一些国家和地区的政府机构也会对电子产品进行强制性的EMC实验检测，以确保产品的安全性和可靠性。
四、EMC实验标准的意义和作用EMC实验标准的制定和实施对于保障电子设备的性能和质量具有重要意义。
电磁兼容re102评估
电磁兼容re102评估
摘要：
1.电磁兼容(EMC) 简介
2.RE102 评估标准介绍
3.RE102 评估流程及方法
4.RE102 评估中常见问题及解决方法
5.电磁兼容在电子产品中的重要性
正文：
电磁兼容(EMC) 是指设备或系统在其电磁环境中能正常工作，并不对环境产生不能接受的电磁干扰。
电磁兼容性(EMC) 是电子设备的一项重要性能指标，它涉及到产品的设计、制造、测试等多个环节。
RE102 评估是电磁兼容性评估的一种，主要针对的是电子设备的辐射发射。
RE102 评估标准主要参考的是CISPR 16-1-1 标准，这个标准规定了工业、科学和医疗(ISM) 射频设备的辐射发射限值和测量方法。
RE102 评估流程一般包括以下几个步骤：首先是设备的选择，要选择符合评估范围的设备；然后是设备准备的阶段，这个阶段需要对设备进行预处理，以保证设备在测试过程中的稳定性和准确性；然后是测试阶段，这个阶段需要按照标准规定的测试方法和测试频率进行测试；最后是数据分析阶段，通过分析测试数据，判断设备是否符合RE102 评估标准。
在RE102 评估过程中，可能会遇到一些常见问题，比如设备在测试过程中出现故障，或者测试数据不稳定等。
对于这些问题，可以通过对设备进行维
护和保养，或者调整测试方法等方式进行解决。
电磁兼容性对于电子产品来说非常重要，不仅关系到产品的性能，也关系到产品的安全。
如果产品的电磁兼容性不好，可能会导致设备在运行过程中受到其他设备的干扰，从而影响设备的性能；或者在极端情况下，可能会对设备造成损坏，甚至对使用者造成伤害。
总的来说，电磁兼容性评估是电子产品设计和制造过程中必不可少的一环。
辐射发射RE测试
辐射发射RE1.辐射发射RE测试概述辐射发射Radiated Emission测试是测量EUT通过空间传播的辐射骚扰场强;可以分为磁场辐射、电场辐射,前者针对灯具和电磁炉,后者则应用普遍;另外,家电和电动工具、AV产品的辅助设备有功率辐射发射的要求称为骚扰功率;2. 辐射发射RE测试标准:a 电场辐射：CISPR22/EN55022信息技术产品,CISPR13/EN55013音频类产品,CISPR11/EN55011工科医,CISPR14-1,CISPR15/EN55015灯具；b 磁场辐射：CISPR15工作电流频率超过100Hz的灯具,CISPR11电磁炉；c 骚扰功率：CISPR14-1工作频率不超过9kHz的一部分设备除外,CISPR13只对辅助设备;3. 辐射发射RE测试方法：1 辐射发射测试仪器和设备：a 电场辐射：接收机1G以下、频谱仪1G以上、电波暗室、天线1G以下一般用双锥和对数周期的组合或用宽带复合天线,1G以上喇叭天线；b 磁场辐射：接收机、三环天线或单小环远天线；c 骚扰功率：接收机、功率吸收钳;接收机遵循CISPR16-1-1的要求,天线、场地遵循CISPR16-1-4的要求,吸收钳遵循CISPR16-1-3的要求;2 辐射发射测试场地布置：a电场辐射：也是分台式与落地式,与传导发射相同因为辐射发射结果与产品布置的关系尤为密切,因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品；b磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的,以2m直径的环形三环天线为例,长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中,超过1.6m的电磁炉用0.6m 直径的单环远天线在3m外测量,最低高度1m；c骚扰功率：分台式与落地式,台式设备放在0.8m的非金属桌子上,离其他金属物体至少0.8m通常是屏蔽室的金属内墙,这个距离要求在CISPR14-1中是至少0.4m；落地式设备放在0.1m的非金属支撑上；被测线缆LUT布置在高0.8m、长6m的功率吸收钳导轨上,吸收钳套在线缆上,电流互感器端朝向被测设备;如果被测设备有其他线缆,在不影响功能的情况下能断开的断开,不能断开的用铁氧体吸收钳隔离;3 辐射发射测试频段：电场辐射一般是30MHz-1GHz有些产品需要测超过1G,根据具体标准的规定,磁场9kHz-30MHz,骚扰功率30-300MHz;4 辐射发射测试限值：随不同标准,场地是3m、10m或其他尺寸,不同的产品分类Group 1/2, Class A/B而限值不同;5 辐射发射测试过程：a30MHz-1GHz电场辐射：在半电波暗室中进行,EUT随转台360度转动,天线在1-4m高度上下升降,寻找辐射最大值;结果用QP值表示;垂直、水平两种天线极化方向都测;b大于1G的电场辐射：工作频率超过108MHz的ITE设备信息技术类设备、超过400MHz的ISM 设备工科医类设备需要测试,是在3m场地,使用频谱仪测;ITE设备测试方法基本同30MHz-1GHz,结果用Peak与AV值表示;ISM的产品有点不同,需要在全电波暗室中测,天线同产品同高度,不升降,转台仍然转动以寻找辐射最大值；c替代法：采用ERP有效发射功率来代替,再换算成场强数值;这个在RF射频测试中经常用到,常规EMC很少使用;替代法测试的目的是测试EUT的壳体辐射,需要拆除所有可拆卸电缆,不可拆卸的电缆上套铁氧体磁环;首先用天线A和接收机测量出EUT的最大骚扰值,然后用天线B替代EUT,调节信号发生器输出功率,直至测量接收机达到同样的值;记录替代天线B的输入端功率,即为EUT的壳体辐射功率;天线的选则根据测试频率来定；d磁场辐射：采用三环天线的磁场辐射测试没啥好说的,样品放置在天线中心,X/Y/Z三个方向各测一组磁场辐射的结果;采用单小环天线时,天线垂直地面放置,最低部分高于地面1m,因为是近场测量,又考虑到了地面的反射,测量所得的值反映了EUT的水平和垂直的磁场分量；e骚扰功率：对设备的所有长度超过25cm的电缆也包括辅助设备的线缆都需进行;因为在30-300MHz内不同频点的骚扰在被测线缆中呈驻波形式分布;因此在测量中需要沿导轨拉功率吸收钳以寻找每个终测频点骚扰功率最大的位置大致在离设备半波长的距离处;4. 辐射发射RE测试结果判定：检波测量仪测量值与限值线比较;低于PASS,高出FAIL;5. 辐射发射RE测试注意事项：测试布置仍然是测试最需要的环节;另外,因为是高频测试,场地、设备等都是很重要的会影响最终结果的因素;6. 辐射发射RE测试范围：30MHz-18.5GHz7. 辐射发射RE测试SETUP图1所示是根据CISPR16、CISPR11、CISPR13、CISPR15、CISPR22及EN55022等标准要求的辐射发射测试布置图,辐射发射测试时,被测设备EUT置于半电波暗室内部,在转台上旋转,在接收天线分别处于垂直极化和水平极化的情况下,找到最大的辐射点;辐射信号由接收天线接收后,通过电缆传到半电波暗室外的接收机;图1 辐射发射测试布置图台式被测设备的布置如图2所示,具体要求如下：1互连I／O线缆距离地面不应该小于40cm；2除了实际负载连接外,被测设备还可以接模拟负载,但是模拟负载应该能够符合阻抗关系,同时还要能够代表产品应用的实际情况；3被测设备与辅助设备AE的电源线直接插人地面的插座,而不应该将插座延长；4被测设备同辅助设备AE的间距为10cm；5如果被测设备本身的线缆比较多,应该仔细理顺,分别处理,并且在测试报告中记录,以便获得再次测试的重现性;图2 台式被测设备布置图立式被测设备的布置如图3所示,具体要求如下：1机柜之间的I／O互连线应该自然放置,如果过长,能够扎成30～40cm的线束就一定要扎；2被测设备置于金属平面上,同金属平面绝缘间隔10cm左右；接模拟负载或者暗室外端口的线缆应该注意其同金属平面的绝缘性；3被测设备电源线过长,应该扎成长度为30～40cm的线束,或者缩短到刚好够用；4如果被测设备本身的线缆比较多,应该仔细理顺,分别处理,并且在测试报告中记录,以获得再次测试的重复性;图3 立式被测设备布置图对于汽车电子设各的辐射发射测试,CISPR25标准要求的辐射发射测试布置如图4所示;辐射发射测试时,汽车电子被测设备EUT置于半电波暗室内部,在接收天线距离EUT线束为1m,并分别在接收天线处于垂直极化和水平极化的情况下,找到最大的辐射点9辐射信号由接收天线接收后,通过电缆传到半电波暗室外的接收机;图4 CISPR25标准要求的辐射发射测试布置图。
电磁兼容re测试原理
电磁兼容re测试原理电磁兼容(EMC)是指在电子设备中，各种电磁辐射源和受辐射源之间能够互相协调工作，不会出现相互干扰的现象。
电磁兼容性测试（Electromagnetic Compatibility Test，简称EMC测试）则是通过对电子设备和系统进行一系列测试，验证其在电磁环境下的正常工作能力。
EMC测试的目的是确保电子设备在正常使用时，不会对周围的其他设备或系统产生干扰，同时也能够抵御来自外部的电磁干扰。
在现代社会中，电子设备和系统的种类繁多，它们之间的电磁相互影响也越来越复杂。
因此，EMC测试成为了确保各种设备和系统能够和谐共存的重要手段。
EMC测试主要包括辐射测试和传导测试两个方面。
辐射测试是指对设备和系统辐射出去的电磁波进行测试，包括电磁辐射和电磁敏感度测试。
电磁辐射测试是通过测量设备在工作时所辐射出去的电磁波的强度和频率分布来评估其辐射性能。
而电磁敏感度测试则是通过将设备置于一定的电磁环境中，观察其是否对外界电磁干扰产生敏感反应。
传导测试则是对设备和系统内部的导线、电缆等传导介质进行测试，评估其传导性能。
在进行EMC测试时，需要使用一系列的测试设备和测试方法。
常用的测试设备包括信号发生器、频谱分析仪、天线和探头等。
而测试方法则根据不同的测试要求和标准进行选择，常用的测试方法包括辐射场扫描法、辐射场室法、传导电流法等。
EMC测试的原理基于电磁场的相互作用和波动性质。
电磁场是由电场和磁场互相耦合形成的，它们的变化会相互影响，产生电磁波的传播。
在进行EMC测试时，通过测量电磁波的强度、频率和分布等参数，可以评估设备和系统的辐射性能和传导性能。
同时，通过模拟不同的电磁环境，可以测试设备和系统的抗干扰能力和电磁敏感度。
EMC测试的结果可以用来评估设备和系统是否符合相关的EMC标准。
常见的EMC标准包括国际电工委员会（IEC）的IEC 61000系列标准、美国联邦通信委员会（FCC）的FCC Part 15标准等。
辐射发射(RE)测试
辐射发射(ＲE)1、辐射发射（RＥ)测试概述辐射发射（Raｄｉａted Ｅmissｉon)测试就是测量EＵT通过空间传播得辐射骚扰场强。
可以分为磁场辐射、电场辐射,前者针对灯具与电磁炉,后者则应用普遍。
另外,家电与电动工具、AV产品得辅助设备有功率辐射发射得要求(称为骚扰功率)。
2、辐射发射(RE)测试标准:ａ) 电场辐射:CISPＲ22/EN550２２(信息技术产品),CISPR1３/EN5５01３（音频类产品),CＩSPR１1/EＮ5501１(工科医)，CＩSPR14-1,CISＰR15/EN5５０15（灯具);b）磁场辐射:CISPR15（工作电流频率超过100Hz得灯具),ＣISPR11（电磁炉）；ｃ) 骚扰功率：CISPR1４-1(工作频率不超过9kHz得一部分设备除外),CISＰＲ13（只对辅助设备)。
３、辐射发射(RＥ)测试方法:１) 辐射发射测试仪器与设备：a）电场辐射:接收机(1G以下)、频谱仪(１G以上)、电波暗室、天线(1Ｇ以下一般用双锥与对数周期得组合或用宽带复合天线,１G以上喇叭天线)；b) 磁场辐射:接收机、三环天线或单小环远天线;ｃ）骚扰功率:接收机、功率吸收钳。
ﻫ接收机遵循CIＳPＲ1６-１-1得要求，天线、场地遵循C ＩSPR1６－1－4得要求,吸收钳遵循ＣISPＲ1６－1-3得要求。
2) 辐射发射测试场地布置：a)电场辐射:也就是分台式与落地式,与传导发射相同(因为辐射发射结果与产品布置得关系尤为密切,因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内得受试样品);b)磁场辐射:不同尺寸得三环天线对能够测试得EUＴ最大尺寸就是有限制得,以2m直径得环形三环天线为例,长度小于1、6m得EUT能够放在三环天线中心测试；在ＣＩSPR1１中，超过1、6m得电磁炉用０、6m直径得单环远天线在3ｍ外测量,最低高度１ｍ;ｃ）骚扰功率:分台式与落地式,台式设备放在０、8m得非金属桌子上,离其她金属物体至少０、8m(通常就是屏蔽室得金属内墙，这个距离要求在CISPＲ14-1中就是至少0、4m);落地式设备放在0、1m得非金属支撑上;被测线缆(LUＴ)布置在高0、8m、长６m得功率吸收钳导轨上,吸收钳套在线缆上,电流互感器端朝向被测设备。
EMC 中文名称
ISO 7637-2幅度要求(AmplitudeLimit)
辐射抗扰度RI (Radiated Immunity)
暗室法（Absorber Lined Shielded Enclosure “ALSE” Method)
ISO 11452-2 80MHz-18GHz(80MHz-3.1GHz)@1m≥25V/m
CISPR 25/ GB/T 18655 150k-2.5GHz@1m
SAE J551-5/ GB/T 18387 9k-30MHz@3m/E 1m/H
传导发射CE (Conducted Emission)
CISPR 25/GB 18655 150k-88MHz
SAE J551-5/ GB/T 18387 450kHz-30MHz
RI：ALSE
ISO 11452-2
Radiated Immunity (400 – 2000 MHz):
Absorber Lined Shielded Enclosure (ALSE) Method
50-80V/m
100V/m
CTI：
New ISO 7637-2/-3
Old ISO 7637-1/-2
RI :GB 17619
Radiated Immunity
50-70V/m 100V/m
RE: CISPR 12
Radiated Emissions 30MHz-1GHz
Motorcycles &
devices withinternal-combustion engine
Other Special Wave
传导抗扰度CI (Conducted Emission)
EMC实验中RE理论干扰源的详细资料分析
EMC实验中RE理论干扰源的详细资料分析
前言
RE实验是EMC实验中非常容易出问题的一类实验，几乎每一款产品都会存在辐射超标的问题，而RE实验的整改也往往是非常耗费时间的，没有一个清晰的，系统性的整改思路，往往会使问题反反复复。
下面介绍一些理论知识及分析方法。
电磁干扰问题包含三要素，即干扰源，干扰路径和敏感设备。
在RE测试中，接收机就是敏感设备，接收测试样件内部产生的并且由空间（干扰路径）辐射出来的电磁波，再参考相应的产品标准来判断是否通过试验。
分析辐射发射问题可以从三要素角度分析，去掉其中一个要素就可以解决辐射发射的问题。
今天主要介绍干扰源。
1．辐射是如何产生的？
产生电磁辐射的两个必要条件是时变驱动源和天线。
由奥斯特实验可知，磁场是由电流产生的，通电导线周围会产生磁场，磁场正比于电流，反比于离开导体的距离且磁场方向与电流方向有关。
所以需要注意的是辐射发射中的时变驱动源指的是时变电流源，电流可以产生磁场，而电压不能。
按照麦克斯韦的电磁场理论,变化的电场产生磁场，周期性变化的电场产生同频率的周期性变化的磁场。
变化的电场和磁场总是相互联系的,形成一个不可分离的统一的场，这就是电磁场；电磁场由近及远地传播，就形成电磁波。
电磁波具有3个基本量：幅值、频率和相位。
电磁波的传播速度是光速，C=λf，C=3*108m/s，f为频率，单位Hz, λ指波长，单位是m。
在低频的电磁振荡中，电磁之间的相互作用比较缓慢，其能量几乎全部返回原电路而没有辐射出去；在高频的电磁振荡中，电磁互变很快，能量不可能全部返回原振荡电路，于是。
电磁辐射骚扰原因查找及整改步骤
电磁辐射骚扰原因查找及整改步骤辐射骚扰（简称RE），主要是指能量以电磁波形式由源发射到空间或能量以电磁波形式在空间传播的现象。
凡是电子产品都有相应的辐射骚扰要求。
抑制辐射骚扰的最好方法还是重新对PCB的设计进行修正并重新合理设计，但在我们在实际工作中也经常发现,如用户在摩尔实验室(MORLAB)进行测试并发现辐射骚扰不合格时, 此时的产品往往已经设计定型并处于等待上市的最后阶段，重新修改PCB的设计工作，不仅会增大生产成本，而且会使得产品延误而错失商机。
因此研究产品辐射骚扰的抑制在具有一定的现实意义。
本文将以摩尔实验室多年的EMC经验, 以信息技术产品为例简单介绍辐射骚扰的测试方法以及如何查找失败原因和我们常用的整改对策等。
1、RE测试场地布局如下2、辐射骚扰测试限值要求3、辐射骚扰整改的一般步骤1. 要了解产品的工作特点，尽量多地了解当前产品辐射骚扰超标具体情况;2. 针对具体失败问题，了解产品电路设计原理，根据客户提供的信息判断何种类型的超标。
找出骚扰源，工作所需的振荡信号;3. 分析电路，使用近场探头进行探查以确定骚扰源和其的的骚扰途径;4. 为了确保方法正确，采取必要的排查测试并做问题症结的进一步确认;5. 综合分析结果，找到造成骚扰的根本原因,这时就可采取措施进行整改了。
根据超标的严重性一般可采用源头整改或为了方便直接从骚扰途径处下手（可以以6dB为限）;6. 验证整改效果，效果不理想则返回继续分析查找原因更改整改方法，效果好则要求更便捷经济理想的方法;7. 总结经验，记录整改方法;4、如何查找辐射杂散骚扰产生的原因一般来讲，大多数情况下都是可以通过排除法来查找辐射产生的原因（尤其是对设备不是很了解的情况）。
具体分析过程如下表流程所示：5、线缆及屏蔽问题整改建议1. 金属机箱屏蔽性能的改善改善机箱的缝隙，增加接合面上的禁锢件数目及接触表面的平整度，采取永久性的接缝，用导电衬垫来改善接触表秒的接触性能；通风口应采用防尘板，或采用波导通风板，键盘等应采用隔舱；印刷板及设备内部布线等可能产生辐射骚扰的布局，应远离缝隙或功能行开孔的部位，或采取屏蔽的补救措施或重新布局。
电磁兼容常用名词解释(中英文)
一、EMI（Electro-Magnetic Interference）---电磁骚扰测试EMI测试主要内容：1、Radiated Emission －辐射骚扰测试2、Conducted Emission－传导骚扰测试3、Harmonic－谐波电流骚扰测试4、Flicker－电压变化和闪烁测试二、EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。
EMS测试主要内容：1、ESD－静电抗扰度测试2、RS－射频电磁场辐射抗扰度测试3、CS－射频场感应的传导骚扰抗扰度测试4、DIP－电压暂降，短时中断和电压变化抗扰度测试5、SURGE－浪涌（冲击）抗扰度测试6、EFT－电快速瞬变脉冲群抗扰度测试7、PFMF－工频磁场抗扰度测试8、杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外离散频率上的辐射（既远端辐射）。
杂散辐射按其来源可分为传导型和辐射型两种。
9、传导杂散：指在天线的接头处50欧姆负载上测得的任意离散信号的电平功率。
10、辐射杂散：测试设备的机壳、结构及互连电缆引起的杂散骚扰。
测试条件首选在电波暗室内进行，或是在户外进行。
1、RE：辐射发射(RE)（100k～2.7G)Radiated Emission ：辐射骚扰测试2、CE：传导干扰CE（conduction emission）（150kHz～108MHz）：传导骚扰测试3、RS（Radiated Susceptibility）：辐射抗扰：射频电磁场辐射抗扰度测试4、CS（Conducted Susceptibility）：传导抗干扰：射频场感应的传导骚扰抗扰度测试5、EFT：瞬态脉冲干扰：电快速瞬变脉冲群抗扰度测试6、DIP：电压跌落：电压暂降，短时中断和电压变化抗扰度测试7、ESD：静电：静电抗扰度测试8、Surge：浪涌：抗扰度浪涌（冲击）抗扰度测试9、LISN，Line Impedance Stabilization Network的缩写，即线路阻抗稳定网络。
3RE_SL测试快速操作指导
Receiver
+ storage battery
L.I.S.N L.I.S.N
注意与CE测试区别开来：
这里是RE测试，人工网络 是不用接上50的终端的。
Stripline
RE测试连接框图
Load
DUT 收音信号
此处接线接在“收音”标签的线缆 上
2、ew test打开测试界面。
开始进行测试
点击开始测试
说明：
▪ １.ＲＥ是辐射发射测试容易受到外界辐射 信号的干扰，因此，在测试之前应该将从 屏蔽房里到外面的喇叭线去了，并将接口 用细铜线塞好。
▪ ２.ＲＥ测试也需要扫描环境底噪。
3、测试完成，保存实验数据：
点击
然后打开测试数据编辑框，如下：
选择需要的项到自动生成报告里， 如测试波形，测试数据表等
最后，整理收拾好测试的各种设备和线束， 然后根据由软件生成的实验数据，制作此 次测试的实验报告。
很简单吧，照着操作，就能掌握RE测试。
谢谢！
以后测试中遇到什么不懂的问题，欢迎到时来找我，我们共同学习，共同进步！
一、总述
▪ 硬件设置： 包括测试设备和DUT的接线设置；
▪ 软件操作 包括标准里参数设置和测试软件的操作；
▪ 实验数据保存 包括测试波形的保存和测试报告的制作。
二、详细介绍：
1、硬件设置
此处是不正确的：负载 盒和电源盒要离带状线 边缘至少200mm
整体图
注意：RE测试此时是不用接终端 的，与CE是截然不同的。
注意：加入各项后，要刷新一下，才能 显示出内容并且保存的数据也才会有。
将图形的要素加入到自动报告里。
添加表格的数据。
注意：要在报告里加入 三个表格才完整，一个 是BB－PK，BB-QP和 NB值。
GJB151B RE101-25Hz~100kHz 磁场辐射发射测试作业指导书.
GJB151B RE101 25Hz~100kHz磁场辐射发射测试作业指导书1目的为使实验室的测试工作标准化，操作流程统一，测试过程和结果满足GJB151B-2013的要求。
2范围本作业指导书适用于水面舰船、潜艇、陆军飞机（包括机场维护工作区）和海军ASW 飞机上的设备、分系统壳体及其电缆接口的辐射发射，不适用于天线发射。
当订购方有规定时，本项目也适用于空间系统。
3 职责由实验室相关工程师负责执行操作。
4 测试环境环境温度：5℃-35℃；相对湿度：<90%。
5 测试设备序号 名称 生产厂商 型号 序列号 备注1 测量接收机 R & S ESU 40 100106 /2 环状传感器 SOLAR 7334-1 087862 /3 信号发生器 Agilent 33250A MY4003976 /4 人工电源网络 SOLAR 9233-50-TS-50-N 65839 /5 人工电源网络 SOLAR 9233-50-TS-50-N 65840 /6测试前检查6.1 检查样品外观是否破损是否正常；6.2检查测量仪器是否具有计量合格证或准用证，是否超过计量检定周期；6.3检查供电电源是否满足有关规定的要求7 校准a)按照图1进行校验布置连接:图1 RE101 校准系统方框图b)测试设备通电预热，使其达到稳定工作状态；c)测试接收机接到信号发生器上；d)调整信号发生器的输出，其频率为50kHz，电平低于GJB151B中图52 RE102极限值6dB，将测量接收机的中心频率调到50kHz，记录测得的电平，检查信号发生器所发信号与接收机电平的差值是否在的±3dB之内，如果获得的读数偏差超过±3dB，则要报告主管一起找出误差原因并纠正；8 测试8.1EUT布置EUT按照GJB151B-2013第4.3.9及图2~图5进行基本配置，典型的按图5搭接，通电预热，使其达到稳定的工作状态；图2 一般的实验配置8.2测试a)测试系统按照图2进行搭接:图5 RE101测试配置图b)测试仪器及EUT通电预热，使其达到稳定工作状态，样品工作在测试计划中要求的需要测试的1个工作模式；c)RE101RE101限值；d)将环状传感器放在距离EUT表面或电连接器7cm处,并使其平行于EUT表面或电连接器e)的轴线。
需要辐射骚扰RE和辐射抗扰度RS测试的产品及标准列表
需要辐射骚扰RE和辐射抗扰度RS测试的产品及标准列表需要辐射骚扰RE 和辐射抗扰度RS 测试的产品及标准列表With the frequency of electronic control circuitry or oscillator frequency is higher and higher, more and more products need radiated disturbance and radiated immunity test, and the frequency range required by radiated disturbance and radiated immunity test is higher and higher. Now nearly all electrical products are required to perform radiated disturbance and radiated immunity test. Please see table 1 for details: Country/ Region Products Standards* Test Item Note Europe HA appliances EN 55014-1 RE √EN 55014-2 RS √EN 60335-1 RS √E-toy EN 55014-1 RE √EN 55014-2 RS √Lighting equipment EN 55015 RE √EN 61547 RS √IT equipment EN55022 RE √EN 55024 RS √AV equipment EN 55013 RE √EN 55020 RS √ISM equipment EN 55011 RE √EN 55014-2 RS √Industrial,commercial equipment EN 61000-6-1 RE √EN 61000-6-3EN 61000-6-2 RS √EN 61000-6-4Medical electrical equipment EN 60601-1-2 RE √RS √Aut omatic electrical controls EN 60730-1 RE √RS √Electronic switches EN 60669-2-1 RE √RS √Marine navigational equipment EN 60945 RE √RS √Measurement equipment EN 61326-1 RE √RS √Adjustable speed power drives EN 61800-3 RE √RS √Radio communication ETSI EN300 series RE √equipment (wireless product) ETSI EN 301 489 RE √series RS √Component in vehicle, trailers EN 55025 RE √EMF for HA EN 62233 - -EMF for lighting EN 62493 RE √All appliances-Harmonic current EN 61000-3-2 - -EN 61000-3-12All appliances－Flicker EN 61000-3-3 - -EN 61000-3-11USA Radio devices FCC part 15 RE √ISM equipment FCC part 18 RE √Canada ISM equipment ICES-001 RE √Digital Apparatus ICES-003 RE √Lighting Devices ICES-005 RE √Radio Apparatus RSS 210/310 RE √Japan Electrical applia nces Appendix 8 RE √ISM equipment J55001 RE √AV equipment J55013 RE √HA appliances J55014-1 RE √Lighting equipment J55015 RE √IT equipment J55022 RE √Australia AV equipment AS/NZS CISPR 13 RE √HA appliances AS/NZS CISPR 14.1 RE √Lighting equipment AS/NZS CISPR 15 RE √IT equipment AS/NZS CISPR 22 RE √Industrial,commercial equipment AS/NZS 61000.6.3 RE √AS/NZS 61000.6.4China AV equipment GB 13837 RE √HA appliances GB 4343.1 RE √Lighting equipment GB 17743 RE √IT equipment GB 9254 RE √Harmonic current GB 17625.1 - -Note:The latest version of standard is referenced when determining if RE or radiated immunity is applicable.For example, standard EN 55014-1 is electromagnetic emission requirements for household appliances, electrical tools and similar apparatus, the latest version for CE-EMC directive is EN 55014-1: 2006+A1: 2009, RE in the frequency range 30MHz to 1000 MHz is necessary for the product which is powered by battery or the margin of disturbance power (one of EMI test items) is lower than 10 dB. RE is not included in earlier versions.。
国标emc测试标准(一)
国标emc测试标准(一)国标EMC测试标准作为一项电气产品，其电磁兼容性（EMC）对其可靠性和安全性有着至关重要的作用。
因此，为了保证电气产品的EMC性能符合要求，我们需要进行符合国家标准的EMC测试。
本文将介绍一些与国标EMC测试相关的知识。
什么是EMC测试EMC测试是指对电气产品的电磁兼容性进行评估和测试。
它可以检测电气产品在使用环境中是否会对其他电气产品或环境中的电磁场产生干扰，同时也可以检测该产品是否能够在其他电气产品或环境中正常工作。
国家标准目前我国电气产品EMC测试应符合GB 17625.1-2012《信息技术设备-电磁兼容性要求-工业环境》，该标准主要针对设备在工业环境中的EMC性能进行评估。
此外，还有GB 9254-2008《信息技术设备-辐射骚扰限值及测量方法》等标准，分别适用于不同领域的电气产品。
测试项目GB 17625.1-2012通过测试项目对电气产品进行EMC测试，以下是常见的测试项目：•辐射发射测试（RE）：用于测量电气产品释放的辐射能量是否符合规定限值；•抗辐射干扰测试（RI）：用于测量电气产品是否能够抵抗来自其他电气产品或环境中的辐射干扰；•传导发射测试（CE）：用于测量电气产品释放的传导能量是否符合规定限值；•抗传导干扰测试（CI）：用于测量电气产品是否能够抵抗来自其他电气产品或环境中的传导干扰。
测试结果在进行EMC测试后，我们将获得测试结果。
如果测试结果符合相应的标准要求，则该电气产品可以被认为是具有EMC兼容性的。
否则，我们需要进行EMC设计或修改，然后再次进行测试，直到符合标准要求。
结论电气产品的EMC测试是保证其性能优良与安全可靠的重要手段。
通过符合国家标准进行EMC测试，可以帮助我们检测产品中的潜在问题，并为设计提供合理的反馈，以更好地保证电气产品的质量。
注意事项在进行EMC测试时，需要特别注意以下几点：1.测试实验室应该具有资质和实验仪器，在测试前需要对实验室进行认真评估；2.对于测试辐射干扰时需要特别小心，因为辐射干扰会对身体健康带来影响；3.测试时需要按照相关测试标准严格进行，在测试过程中需严格遵守安全规范。
re辐射发射 标准
re辐射发射 标准
辐射发射是指电子、电气产品或系统由其内部电路工作时向其周围空间发射的电磁波。
RE试验主要测试电子、电气设备或系统在正常工作时自身对外界的辐射干扰强度，包括来自电路板、机箱、电缆及连接线等所有部件的辐射骚扰。
试验设备主要包括测量接收机、天线和电波暗室等。
不同频率范围段需要使用不同的天线，例如在30MHz-230MHz频段常用偶极子与双锥天线；在230MHz-1GHz频段常用对数周期、偶极子及对数螺旋天线等。
RE辐射发射标准会因不同产品而有所差异，建议根据具体的产品类型，查阅相关标准或咨询专业人士获取准确的RE辐射发射标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档(RE)
辐射发射(RE)测试概述1.辐射发射通过空间传播的辐射骚扰场强。
可以分为磁场辐）测试是测量EUT 辐射发射（Radiated Emission
产品的辅助设备有射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV 功率辐射发射的要求（称为骚扰功率）。
:测试标准2. 辐射发射(RE)（音频类产品），CISPR13/EN55013电场辐射：CISPR22/EN55022(信息技术产品），a)
（灯具）；CISPR14-1，CISPR15/EN55015CISPR11/EN55011（工科医），（电磁炉）；的灯具），CISPR11b) 磁场辐射：CISPR15（工作电流频率超过100Hz
（只对辅助设备）。
9kHz的一部分设备除外），CISPR13 c) 骚扰功率：CISPR14-1（工作频率不超过(RE)测试方法：3. 辐射发射辐射发射测试仪器和设备：1)
以下一般用双以上）、电波暗室、天线（1G a) 电场辐射：接收机（1G以下）、频谱仪（1G
1G以上喇叭天线）；锥和对数周期的组合或用宽带复合天线，磁场辐射：接收机、三环天线或单小环远天线；b) 骚扰功率：接收机、功率吸收钳。
c)
CISPR16-1-3的要求，吸收钳遵循CISPR16-1-4接收机遵循CISPR16-1-1的要求，天线、场地遵循的要求。
辐射发射测试场地布置：2)
精品文档．
a)电场辐射：也是分台式与落地式，与传导发射
相同（因为辐射发射结果与产品布置的关系
尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；直径的环形三环EUT最大尺寸是有限制的，以2m b)磁场辐射：不同尺寸的三环天线对能够测试的的电磁炉用超过1.6m的EUT能够放在三环天线中心测试；在CISPR11中，天线为例，长度小于1.6m；直径的单环远天线在0.6m3m外测量，最低高度1m（通0.8m台式设备放在0.8m的非金属桌子上，离其他金属物体至少c) 骚扰功率：分台式与落地式，的非金中是至少0.4m）；落地式设备放在0.1m常是屏蔽室的金属内墙，这个距离要求在CISPR14-1的功率吸收钳导轨上，吸收钳套在线缆上，电流互0.8m、长6m属支撑上；被测线缆（LUT）布置在高感器端朝向被测设备。
如果被测设备有其他线缆，在不影响功能的情况下能断开的断开，不能断开的用铁氧体吸收钳隔离。
，根据具体标准的（有些产品需要测超过1G 3) 辐射发射测试频段：电场辐射一般是30MHz-1GHz。
规定），磁场9kHz-30MHz，骚扰功率30-300MHz或其他尺寸，不同的产品分类辐射发射测试限值：随不同标准，场地是3m、10m 4)
）而限值不同。
Group 1/2, Class A/B（辐射发射测试过程：5)
高度随转台电场辐射：在半电波暗室中进行，a)30MHz-1GHzEUT3601-4m度转动，天线在精品文档．精品文档值表示。
垂直、水平两种天线极化方向都测。
上下升降，寻找辐射最大值。
结果用QP400MHz设备（信息技术类设备）、超过的电场辐射：工作频率超过108MHz的ITE大于b)1G设备测试方法基本同场地，使用频谱仪测。
ITE ISM设备（工科医类设备）需要测试，是在3m的的产品有点不同，需要在全电波暗室中测，天线同产品值表示。
ISMPeak与AV30MHz-1GHz，结果用同高度，不升降，转台仍然转动以寻找辐射最大值；（射频）测试中经常RF（有效发射功率）替代法：采用ERP来代替，再换算成场强数值。
这个在c)的壳体辐射，需要拆除所有
可拆卸电缆，不可EUT用到，常规EMC很少使用。
替代法测试的目的是测试，EUT然后用天线B替代首先用天线A 和接收机测量出EUT的最大骚扰值，拆卸的电缆上套铁氧体磁环。
的EUTB的输入端功率，即为调节信号发生器输出功率，直至测量接收机达到同样的值。
记录替代天线壳体辐射功率。
天线的选则根据测试频率来定；三个方向各测样品放置在天线中心，采用三环天线的磁场辐射测试没啥好说的，X/Y/Z d)磁场辐射：，因为是近场测量，一组磁场辐射的结果。
采用单小环天线时，天线垂直地面放置，最低部分高于地面1m的水平和垂直的磁场分量；EUT又考虑到了地面的反射，测量所得的值反映了的电缆（也包括辅助设备的线缆）都需进行。
因为在骚扰功率：对设备的所有长度超过25cm e)内不同频点的骚扰在被测线缆中呈驻波形式分布。
因此在测量中需要沿导轨拉功率吸收钳以30-300MHz寻找每个终测频点骚扰功率最大的位置（大致在离设备半波长的距离处）。
）测试结果判定：4. 辐射发射（RE。
FAIL，高出检波测量仪测量值与限值线比较。
低于PASS
）测试注意事项：辐射发射（5. RE测试布置仍然是测试最需要的环节。
另外，因为是高频测试，场地、设备等都是很重要的会影响最终
结果的因素。
）测试范围：6. 辐射发射（RE 30MHz-18.5GHz
精品文档．
精品文档SETUPRE）测试7. 辐射发射（等标准要EN55022、CISPR13、CISPR15CISPR22及所示是根据图1CISPR16、CISPR11、）置于半电波暗室内部，在转台上旋转，在EUT求的辐射发射测试布置图，辐射发射测试时，被测设备（接收天线分别处于垂直极化和水平极化的情况下，找到最大的辐射点。
辐射信号由接收天线接收后，通过电缆传到半电波暗室外的接收机。
1 辐射发射测试布置图图2所示，具体要求如下：台式被测设备的布置如图；O线缆距离地面不应该小于40cm（1）互连I／
）除了实际负载连接外，被测设备还可以接模拟负载，但是模拟负载应该能够符合阻抗关系，同2 （
时还要能够代表产品应用的实际情况；的电源线直接插人地面的插座，而不应该将插座延长；AE（3）被测设备与辅助设备
10cm；）被测设备同辅助设备（4AE的间距为
）如果被测设备本身的线缆比较多，应该仔细理顺，分别处理，并且在测试报告中记录，以便获（5
得再次测试的重现性。
精品文档．
精品文档
2 台式被测设备布置图图所示，具体要求如下：立式被测设备的布置如图
3 互连线应该自然放置，如果过长，能够扎成30～的线束就一定要扎；40cmO1 （）机柜之间的I／左右；接模拟负载或者暗室外端口的线）被测设备置于金属平面上，同金属平面绝缘间隔210cm （缆应该注意其同金属平面的绝缘性；3）被测设备电源线过长，应该扎成长度为30的线束，或者缩短到刚好够用；～40cm（
）如果被测设备本身的线缆比较多，应该仔细理顺，分别处理，并且在测试报告中记录，以获得（ 4 再次测试的重复性。
精品文档．
精品文档
图3 立式被测设备布置图
所示。
辐射发射4CISPR25 对于汽车电子设各的辐射发射测试，标准要求的辐射发射测试布置如图，并分别在接EUT线束为1m）置于半电波暗室内部，在接收天线距离测试时，汽车电子被测设备（EUT辐射信号由接收天线接收后，通过电缆传9收天线处于垂直极化和水平极化的情况下，找到最大的辐射点到半电波暗室外的接收机。
精品文档．精品文档
标准要求的辐射发射测试布置图图4 CISPR25精品文档．。
