人防计算书荷载一、静荷载顶板自重:(板厚500mm)25×0.5=12.5 KPa 覆土自重:(覆土厚度800mm)20×0.8=16.0 KPaq静标=12.5+16.0=28.5 Kpa 侧墙土压力:二、活荷载1、平时荷载取20T汽车查《简明设计手册》均布压力P=41.1 KPa 动力系数K=1.0顶板荷载q车标=1.0×41.1=41.1 Kpa侧墙荷载2、战时荷载(冲击波荷载)本工程为五级人防工程,地面超压峰值取ΔP m=0.1Mpa,核爆当量取15万吨。

(1)压缩波峰值压力P h=[1-h(1-δ)/c1t02]ΔP m(《规范》式-----5.4.3-1)查《规范》表5.4.2-1 c0=200m/s (粉质粘土) γc=2δ=0.1 c1= c0/γc=200/2=100m/s h=0.8m查《规范》表5.4.1 t02=0.79经计算得P h=0.099MPa=99KPa(2)结构动荷载a.顶板P c1=k P h(《规范》式-----5.5.2-1)查《规范》表5.10.4 顶板允许延性比[β]=3.0查《规范》表5.5.4 结构不利覆土厚度h m=3.393m查《规范》表5.5.3 顶板综合反射系数K=1.04经计算得P c1= k P h=1.04×99=103 KPab.侧墙P c2=ξP c(《规范》式-----5.5.2-2)查《规范》表5.5.2 侧压系数ξ=0.5(可塑粘性土)经计算得P c2=ξP c =0.5×99=49.5 KPac.底板P c3=ηP c1 (《规范》式-----5.5.2-3)查《规范》P43 η=0.7经计算得P c3=ηP c1 =0.7×103=72.1 KPa(3)结构等效静荷载a.顶板q1=K d1P c1 (《规范》式-----5.10.3-1)查《规范》表5.10.6 K d1=1.18经计算得q1=K d1P c1=1.18×103=121.8 KPab.侧墙q2=K d2P c2 (《规范》式-----5.10.3-2)查《规范》表5.10.6 K d2=1.07经计算得q2=K d2P c2=1.07×39.6=42.4 KPac.底板q3=K d3P c3 (《规范》式-----5.10.3-2)查《规范》表5.10.6 K d3=1.00经计算得q3=K d3P c3=1.00×72.1=72.1 KPa三、荷载组合1、顶板(1)平时(静荷载+汽车荷载)q平= q静+ q车=1.2×28.5+1.4×41.1=91.75 KPa(2)战时(静荷载+战时等效静荷载)q战=γ0 (γG S GK+γQ S QK)=1.0×(1.2×28.5+1.0×121.8)=156 KPa2、侧墙(1)平时汽车荷载产生的土压力远小于战时荷载,故省略计算。

人防顶板计算书范本

人防顶板计算书范本

4.一层板计算4.1 板的荷载设计值1.室内非人防顶板(板厚180)垫层500厚恒载:楼板自重25X0.18=4.5kN/m2板顶(炉渣)垫层14X0.5=7.0kN/m2楼板面层 1.5 kN/m2板底粉刷0.50 kN/m2所以,当有垫层时楼面恒载g=13.5kN/m2无垫层时楼面恒载g=6.5 kN/m2活载:p=5.0 kN/m22.室外非人防顶板(板厚180)垫层200厚恒载:楼板自重25X0.18=4.5kN/m2板顶垫层14X0.200=7.2kN/m2楼板面层 1.5 kN/m2板底粉刷0.50 kN/m2所以,楼面恒载g=9.3 kN/m2活载:(考虑可能会停放消防车)板荷载为20 kN/m2对框架梁计算应考虑折减系数0.8所以,活载p1=0.8X20=16 kN/m23.室内六级人防顶板(板厚取250)垫层800厚恒载:楼板自重25X0.25=6.25kN/m2板顶垫层14X0.800=10.5kN/m2楼板面层 1.50 kN/m2板底粉刷0.50 kN/m2所以,楼面恒载g=19.45 kN/m2平时活载p=5.0 kN/m2战时人防荷载p0=70 kN/m24.室内五级人防顶板(板厚取400)垫层650厚恒载:楼板自重25X0.40=10.0kN/m2板顶垫层14X0.650=9.1kN/m2楼板面层 1.50 kN/m2板底粉刷0.50 kN/m2所以,楼面恒载g=21.0 kN/m2平时活载p=4.0 kN/m2战时人防荷载p0=135 kN/m25.室外六级人防顶板(板厚250)垫层700厚恒载:楼板自重25X0.25=6.25kN/m2板顶垫层14X0.70=9.8kN/m2楼板面层 1.5 kN/m2板底粉刷0.50 kN/m2所以,楼面恒载g=18.0 kN/m2活载:(考虑可能会停放消防车)板荷载为20 kN/m2对框架梁计算应考虑折减系数0.8所以,活载p1=0.8X20=16 kN/m2 战时人防荷载:p0=60 kN/m2 6.室外五级人防顶板(板厚400)垫层500厚恒载:楼板自重25X0.40=10.0kN/m2板顶垫层14X0.50=6.0kN/m2楼板面层 1.5 kN/m2板底粉刷0.50 kN/m2所以,楼面恒载g=17.75 kN/m2活载:(考虑可能会停放消防车)板荷载为20 kN/m2对框架梁计算应考虑折减系数0.8所以,活载p1=0.8X20=16 kN/m2战时人防荷载p0=135 kN/m27.室外六级人防通道顶板(板厚250)垫层厚200 恒载:楼板自重25X0.25=6.25kN/m2板顶垫层及覆土重 4.50kN/m2楼板面层 1.50 kN/m2所以,楼面恒载g=12.25kN/m2活载:(考虑可能会停放消防车)板荷载为20 kN/m2对框架梁计算应考虑折减系数0.8所以,平时活载p1=0.8X20=16 kN/m2对未考虑消防车荷载的板面活载p2=15 kN/m2战时人防荷载p0=60 kN/m21.室内非人防顶板==================================================================1 计算条件板长: 5.10(m), 板宽: 4.95(m), 板厚: 180(mm)板容重: 0.00(kN/m3), 恒载分项系数: 1.00, 板自重荷载: 0.00(kN/m2)均布荷载: 23.20(kN/m2)砼强度等级: C35, 纵筋级别: HRB335混凝土保护层: 10(mm), 配筋计算as: 15(mm), 泊松比: 0.20支撑条件:四边上:固定下:固定左:固定右:固定角柱左下:无右下:无右上:无左上:无---------------------------------------------------------------------------2 计算结果(1)跨中: [水平] [竖向]弯矩 12.1 12.7面积 424(0.24%) 424(0.24%)实配 D12@250(452) D12@250(452)(2)四边: [上] [下] [左] [右]弯矩 -30.1 -30.1 -29.6 -29.6面积 630(0.35%) 630(0.35%) 618(0.34%) 618(0.34%)实配 D12@160(707) D12@160(707) D12@160(707) D12@160(707)(弯矩单位:kN.m/m, 配筋面积:mm2/m, 构造配筋率:0.24%)---------------------------------------------------------------------------END========================================================2.室外非人防顶板一、基本资料:1、房间编号:2492、边界条件(左端/下端/右端/上端):固定/固定/固定/固定/3、荷载:永久荷载标准值:Gk = 9.60 kN/M2可变荷载标准值:Qk = 16.00 kN/M2计算跨度Lx = 5350 mm ;计算跨度Ly = 5050 mm板厚H = 180 mm;砼强度等级:C35;钢筋强度等级:HRB3354、计算方法:弹性算法。

人防荷载计算

人防荷载计算

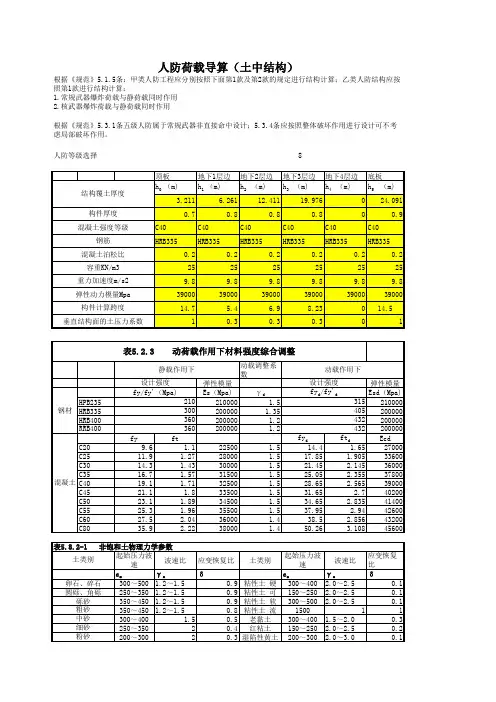

5
土体内摩擦角φ
40
30
1
1
0.85
0.9
lo≥h≥ 0.2lo
20 1
0.95
线性内插
5
0.7
0.8
0.9
拱形顶结构土体拱效应较好,拱效应系数折减为0.9Ca
覆土厚度h 小于0.2倍 计算跨度lo
1
饱和土 1
推荐值 0.98
表5.14.3
钢筋混凝土结构构件的允许延性比[β]
使用要求 密闭、防水要求高的构件
表5.6.2-1 介质中的衰减系数n1
衰减系 数
n1
土类
碎石土、砂 土
粉土、粘性 土
饱和土(含 气量=4%)
饱和土(含 气量=1%)
饱和土(含 气量=0%)
推荐值
n1
2
1.5
1.5
1
0.5
2
附录B表B.1.2
顶板覆土厚度h大于计算跨度lo
平顶结 构土体 拱效应
允许延性 比【β】
系数Ca ≤1.5
1.5<β<
人防等级选择
8
结构覆土厚度
构件厚度 混凝土强度等级
钢筋 混凝土泊松比
容重KN/m3 重力加速度m/s2 弹性动力模量Mpa
构件计算跨度 垂直结构面的土压力系数
顶板 h0 (m)
地下1层边 地下2层边 地下3层边 地下4层边 底板
h1 (m)
h2 (m)
h3 (m)
h4 (m)
h5 (m)
3.211
6.261
【β】
允许延性比
查表5.6.2-3,得底板动力系数Kd6为
1.7940705
co/γc 233.33333

建筑人防设计计算书

建筑人防设计计算书

一、人防临空墙及单元隔墙计算------------------------------------------------------------------- 计算项目: LKQ1------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 130.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 35.28 Mb = 72.90垂直板边弯矩(kN-m/m):下右上左 -145.80 -70.55 0.00 -70.55 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面:非荷载侧= 600 荷载侧= 750(mm^2/m)中截面:非荷载侧= 750 荷载侧= 600(mm^2/m)下截面:非荷载侧= 600 荷载侧= 1226(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: LKQ2------------------------------------------------------------------- [ 计算条件 ]墙长 = 3.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 130.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 29.73 Mb = 15.44垂直板边弯矩(kN-m/m):下右上左 -30.89 -59.47 0.00 -59.47 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面:非荷载侧= 600 荷载侧= 750(mm^2/m)中截面:非荷载侧= 750 荷载侧= 600(mm^2/m)下截面:非荷载侧= 600 荷载侧= 750(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: GQ 六级-六级------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)墙面均布荷载: 50.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 13.57 Mb = 28.04垂直板边弯矩(kN-m/m):下右上左 -56.08 -27.14 0.00 -27.14 [配筋结果]轴压比: N/(A*fc)= 0.0333竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面:非荷载侧= 600 荷载侧= 750(mm^2/m)中截面:非荷载侧= 750 荷载侧= 600(mm^2/m)下截面:非荷载侧= 600 荷载侧= 750(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右750.00 750.00 750.00------------------------------------------------------------------- 计算项目: GQ1------------------------------------------------------------------- [ 计算条件 ]墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 200 (mm)墙面均布荷载: 50.00 (kN/m^2)竖向均布荷载: 200.00 (kN/m)砼强度等级: C35纵筋级别: HRB400配筋计算as (mm):: 25 (mm)跨中弯矩调整系数: 1.00支座弯矩调整系数: 1.00支承条件:**** 下边右边上边左边固接固接简支固接[内力结果] (已乘弯矩调整系数)内力按塑性理论计算(适用于大偏心受压):跨中弯矩(kN-m/m):Ma = 13.57 Mb = 28.04垂直板边弯矩(kN-m/m):下右上左 -56.08 -27.14 0.00 -27.14 [配筋结果]轴压比: N/(A*fc)= 0.0499竖直方向配筋(mm^2/m):[注意: 配筋小于0表示超筋, 荷载作用面为外侧]上截面:非荷载侧= 400 荷载侧= 500(mm^2/m)中截面:非荷载侧= 500 荷载侧= 400(mm^2/m)下截面:非荷载侧= 400 荷载侧= 854(mm^2/m) 水平方向单侧配筋(mm^2/m):[注意: 配筋小于0表示超筋]左中右500.00 500.00 500.002 人防地下室门框墙计算-------------------------------------------------------------------计算项目: MKQ1-------------------------------------------------------------------[ 计算条件 ]L = 350.00(mm) L1 = 316.00 (mm) L2 = 250.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 121.20 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m): M = 44.549剪力(kN/m): V = 171.200*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.13% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ2-------------------------------------------------------------------[ 计算条件 ]L = 400.00(mm) L1 = 366.00 (mm) L2 = 300.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 109.50 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m): M = 49.077剪力(kN/m): V = 169.500*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.14% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ3左-------------------------------------------------------------------[ 计算条件 ]L = 600.00(mm) L1 = 566.00 (mm) L2 = 500.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 135.40 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m): M = 101.636剪力(kN/m): V = 235.400*****按悬臂构件计算*****抗弯受拉筋: As = 880(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)-------------------------------------------------------------------计算项目: MKQ3右-------------------------------------------------------------------[ 计算条件 ]L = 400.00(mm) L1 = 366.00 (mm) L2 = 300.00 (mm)h = 300.00 (mm)qe = 200.00 (kN/m^2)qi = 135.40 (kN/m)砼强度等级: C35配筋计算 as : 25 (mm)纵筋级别: HRB400 箍筋级别: HRB335 箍筋间距(mm): 200[ 计算结果 ]弯矩(kN-m/m): M = 58.556剪力(kN/m): V = 195.400*****按悬臂构件计算*****------ 抗弯拉筋构造配筋: 配筋率Us=0.17% < Us_min=0.25%抗弯受拉筋: As = 750(mm^2/m)抗剪箍筋: Av = 0(mm^2/m)未做计算的门框墙,参考《防空地下室设计》FG01~05(2007年合订本)中配筋。

(整理)人防设计结构计算书

(整理)人防设计结构计算书

结构设计计算书一、结构计算依据:1.设计相关规范:2.核工业西南勘察设计研究院有限公司2013年8月提供的《香颂城商住. 小区一期岩土工程勘察报告》(详细勘察)进行设计。

3.民用设计院提供的平时使用条件(模型及荷载)二、工程概况本工程为眉山市森林家园房产开发有限公司香颂城防空地下室,位于地下负一层和地下负二层。

共2个防护单元。

结构设计使用年限为50年。

本设计只对人防工程部分进行设计;非防护区部分不在本设计范围,按原设计(民用设计院设计)实施。

人防工程概况三、结构计算计算程序---中国建筑科学研究院PKPM(2012年6月版)材料:钢筋---HPB300(一级钢)、HRB335(二级钢)、HRB400(三级钢)混凝土--- 顶板: C30梁: C30柱: C30墙: C30底板: C301、顶板验算见附图(取平时和战时计算的最大值)2、顶板梁、柱验算见附图(取平时和战时计算的最大值)3、底板验算经验算原设计满足人防设计要求。

4、外墙验算经验算外墙人防荷载不起控制作用,外墙按裂缝控制,故外墙配筋按原设计满足人防设计要求。

5、临空墙验算******************************************************************************************** 计算项目: 临空墙-1******************************************************************************************** [计算条件]墙高 = 3900.00(mm) 墙宽 = 3200.00(mm) 墙厚 = 300.00(mm) 竖向均布荷载(KN/M): 100.00 墙面均布荷载(KN/M2): 110.00 墙面三角形荷载(KN/M2): 0.00 砼强度等级: C30 配筋计算 as(mm): 30 钢筋级别 : HRB400(RRB400) 支撑条件:**** 上边 下边 左边 右边 简支 固定 固定 固定-32.200.00-47.83-47.8326.5717.89750750750251750750750750750750750750100.0110.039003200[ 内力计算 ]:轴压比 N/(A*fc)= 0.019382 跨中弯矩(kN-m/m):水平:26.57 竖向:17.89垂直板边弯矩(kN-m/m):上下左右 0.00, -32.20, -47.83, -47.83 [ 配筋结果 ]:竖直方向配筋(mm^2/m):上截面非荷载侧:750.08 荷载侧:251.00中截面非荷载侧:750.08 荷载侧:750.12下截面非荷载侧:750.12 荷载侧:750.08水平方向配筋(mm^2/m):左中右非荷载侧 750.12, 750.08, 750.12荷载侧 750.08, 750.12, 750.08[计算条件]墙高 = 3900.00(mm) 墙宽 = 4100.00(mm) 墙厚 = 300.00(mm)竖向均布荷载(KN/M): 100.00墙面均布荷载(KN/M2): 160.00墙面三角形荷载(KN/M2): 0.00砼强度等级: C30配筋计算 as(mm): 30钢筋级别 : HRB400(RRB400)支撑条件:**** 上边下边左边右边简支固定固定固定7277775-84.610.00-76.56-76.5645.0449.7775050750517505075050507500750100.0160.039004100[ 内力计算 ]:轴压比 N/(A*fc)= 0.019382 跨中弯矩(kN-m/m):水平 :45.04 竖向 :49.77 垂直板边弯矩(kN-m/m):上 下 左 右 0.00, -84.61, -76.56, -76.56 [ 配筋结果 ]:竖直方向配筋(mm^2/m):上截面 非荷载侧 :750.08 荷载侧 :251.00 中截面 非荷载侧 :750.08 荷载侧 :750.12 下截面 非荷载侧 :750.12 荷载侧 :750.08 水平方向配筋(mm^2/m):左 中 右 非荷载侧 750.12, 750.08, 750.12 荷载侧 750.08, 750.12, 750.08******************************************************************************************** 计算项目: 临空墙-2******************************************************************************************** [计算条件]墙高 = 3900.00(mm) 墙宽 = 5800.00(mm) 墙厚 = 300.00(mm) 竖向均布荷载(KN/M): 100.00墙面均布荷载(KN/M2): 110.00 墙面三角形荷载(KN/M2): 0.00 砼强度等级: C30 配筋计算 as(mm): 30 钢筋级别 : HRB400(RRB400) 支撑条件:**** 上边 下边 左边 右边 简支 固定 固定 固定58.98927507507750-106.160.00-48.00-48.0026.67750437505175075050750750100.0110.039005800[ 内力计算 ]:轴压比 N/(A*fc)= 0.019382 跨中弯矩(kN-m/m):水平 :26.67 竖向 :58.98 垂直板边弯矩(kN-m/m):上 下 左 右 0.00, -106.16, -48.00, -48.00[ 配筋结果 ]:竖直方向配筋(mm^2/m):上截面 非荷载侧 :750.08 荷载侧 :251.00 中截面 非荷载侧 :750.08 荷载侧 :750.12 下截面 非荷载侧 :750.12 荷载侧 :943.08水平方向配筋(mm^2/m):左 中 右 非荷载侧 750.12, 750.08, 750.12 荷载侧 750.08, 750.12, 750.08******************************************************************************************** 计算项目: 临空墙-3********************************************************************************************[计算条件]墙高 = 3900.00(mm) 墙宽 = 7000.00(mm) 墙厚 = 300.00(mm) 竖向均布荷载(KN/M): 100.00 墙面均布荷载(KN/M2): 160.00 墙面三角形荷载(KN/M2): 0.00 砼强度等级: C30 配筋计算 as(mm): 30 钢筋级别 : HRB400(RRB400) 支撑条件:**** 上边 下边 左边 右边 简支 固定 固定 固定103.89127507507750-187.010.00-58.05-58.0532.259227129225175075050922750100.0160.039007000[ 内力计算 ]:轴压比 N/(A*fc)= 0.019382 跨中弯矩(kN-m/m):水平:32.25 竖向:103.89垂直板边弯矩(kN-m/m):上下左右0.00, -187.01, -58.05, -58.05[ 配筋结果 ]:竖直方向配筋(mm^2/m):上截面非荷载侧:922.08 荷载侧:251.00中截面非荷载侧:922.08 荷载侧:750.12下截面非荷载侧:922.08 荷载侧:1712.07水平方向配筋(mm^2/m):左中右非荷载侧 750.12, 750.08, 750.12荷载侧 750.08, 750.12, 750.087、人防门框墙验算选用图集07FJ048、建筑结构的总信息/////////////////////////////////////////////////////////////////////////// | 公司名称: | | | | 建筑结构的总信息 | | SATWE 中文版 | | 2012年7月20日16时15分|| 文件名: WMASS.OUT | | | |工程名称 : 设计人 : | |工程代号 : 校核人 : 日期:2013/12/ 2 | ///////////////////////////////////////////////////////////////////////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角(Degree) ARF = 0.00地下室层数: MBASE= 2竖向荷载计算信息: 按模拟施工1加荷计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力“规定水平力”计算方法: 楼层剪力差方法(规范方法) 结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号: MCHANGE= 0嵌固端所在层号: MQIANGU= 1墙元细分最大控制长度(m) DMAX= 1.00弹性板与梁变形是否协调是墙元网格: 侧向出口结点是否对全楼强制采用刚性楼板假定否地下室是否强制采用刚性楼板假定: 否墙梁跨中节点作为刚性楼板的从节点是计算墙倾覆力矩时只考虑腹板和有效翼缘否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.30风荷载作用下舒适度验算风压(kN/m2): WOC= 0.30地面粗糙程度: B 类结构X向基本周期(秒): Tx = 0.00结构Y向基本周期(秒): Ty = 0.00是否考虑顺风向风振: 是风荷载作用下结构的阻尼比(%): WDAMP= 5.00风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00是否计算横风向风振: 否是否计算扭转风振: 否承载力设计时风荷载效应放大系数: WENL= 1.00体形变化分段数: MPART= 1各段最高层号: NSTi = 2各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 3地震烈度: NAF = 7.00场地类别: KD =II 设计地震分组: 三组特征周期 TG = 0.45地震影响系数最大值 Rmax1 = 0.08用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值 Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3钢框架的抗震等级: NS = 3抗震构造措施的抗震等级: NGZDJ =不改变重力荷载代表值的活载组合值系数: RMC = 0.50周期折减系数: TC = 0.85结构的阻尼比 (%): DAMP = 5.00中震(或大震)设计: MID =不考虑是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否按主振型确定地震内力符号: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到2层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算考虑结构使用年限的活荷载调整系数 1.00------------柱,墙,基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................梁刚度放大系数是否按2010规范取值:是托墙梁刚度增大系数: BK_TQL = 1.00梁端弯矩调幅系数: BT = 0.85梁活荷载内力增大系数: BM = 1.00连梁刚度折减系数: BLZ = 0.60梁扭矩折减系数: TB = 0.40全楼地震力放大系数: RSF = 1.000.2Vo 调整分段数: VSEG = 00.2Vo 调整上限: KQ_L = 2.00框支柱调整上限: KZZ_L = 5.00顶塔楼内力放大起算层号: NTL = 0顶塔楼内力放大: RTL = 1.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是实配钢筋超配系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1弱轴方向的动位移比例因子 XI1 = 0.00强轴方向的动位移比例因子 XI2 = 0.00是否调整与框支柱相连的梁内力 IREGU_KZZB = 0薄弱层判断方式:按高规和抗规从严判断强制指定的薄弱层个数 NWEAK = 0薄弱层地震内力放大系数 WEAKCOEF = 1.25强制指定的加强层个数 NSTREN = 0配筋信息 ........................................梁箍筋强度 (N/mm2): JB = 270柱箍筋强度 (N/mm2): JC = 270墙水平分布筋强度 (N/mm2): FYH = 270墙竖向分布筋强度 (N/mm2): FYW = 270边缘构件箍筋强度 (N/mm2): JWB = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向分布筋配筋率 (%): RWV = 0.25结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0结构底部NSW层的墙竖向分布配筋率: RWV1 = 0.60梁抗剪配筋采用交叉斜筋时箍筋与对角斜筋的配筋强度比: RGX = 1.00设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁端在梁柱重叠部分简化: 不作为刚域柱端在梁柱重叠部分简化: 不作为刚域是否考虑 P-Delt 效应:否柱配筋计算原则: 按单偏压计算按高规或高钢规进行构件设计: 否钢构件截面净毛面积比: RN = 0.50梁保护层厚度 (mm): BCB = 25.00柱保护层厚度 (mm): ACA = 25.00剪力墙构造边缘构件的设计执行高规7.2.16-4: 是框架梁端配筋考虑受压钢筋: 是结构中的框架部分轴压比限值按纯框架结构的规定采用:否当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是是否按混凝土规范B.0.4考虑柱二阶效应: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50温度荷载分项系数: CTEMP = 1.40吊车荷载分项系数: CCRAN = 1.40特殊风荷载分项系数: CSPW = 1.40活荷载的组合值系数: CD_L = 0.70风荷载的组合值系数: CD_W = 0.60重力荷载代表值效应的活荷组合值系数: CEA_L = 0.50重力荷载代表值效应的吊车荷载组合值系数:CEA_C = 0.50吊车荷载组合值系数: CD_C = 0.70温度作用的组合值系数:仅考虑恒载、活载参与组合: CD_TDL = 0.60考虑风荷载参与组合: CD_TW = 0.00考虑地震作用参与组合: CD_TE = 0.00 砼构件温度效应折减系数: CC_T = 0.30地下信息 ..........................................土的水平抗力系数的比例系数(MN/m4): MI = 3.00扣除地面以下几层的回填土约束: MMSOIL = 0回填土容重 (kN/m3): Gsol = 18.00回填土侧压力系数: Rsol = 0.50外墙分布筋保护厚度 (mm): WCW = 35.00室外地平标高 (m): Hout = -0.35地下水位标高 (m): Hwat = -20.00室外地面附加荷载 (kN/m2): Qgrd = 0.001层人防设计等级: Mars = 6级(常规) 人防地下室层数: Mair = 2地下室顶板竖向等效荷载 (kN/m2) QE1 =见PM定义地下室外围墙的人防水平人防等效(kN/m2) QE2 =见PM定义剪力墙底部加强区的层和塔信息.......................层号塔号1 12 1用户指定薄弱层的层和塔信息.........................层号塔号用户指定加强层的层和塔信息.........................层号塔号约束边缘构件与过渡层的层和塔信息...................层号塔号类别1 1 约束边缘构件层2 1 约束边缘构件层********************************************************** 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量附加质量质量比(m) (m) (t) (t)2 1 61.966 98.877 7.400 42641.3 5029.80.0 2.60(>1.5)1 1 64.608 94.407 3.500 15332.8 3027.9 0.0 1.00活载产生的总质量 (t): 8057.707恒载产生的总质量 (t): 57974.102附加总质量 (t): 0.000结构的总质量 (t): 66031.812恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高 **********************************************************层号(标准层号) 塔号梁元数柱元数墙元数层高累计高度(混凝土/主筋) (混凝土/主筋) (混凝土/主筋) (m) (m)1( 1) 1 3592(30/ 360) 280(30/ 360) 594(30/ 360) 3.500 3.5002( 2) 1 3505(30/ 360) 281(30/ 360) 610(30/ 360) 3.900 7.400********************************************************** 风荷载信息 **********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y2 1 0.00 0.0 0.0 0.00 0.0 0.01 1 0.00 0.0 0.0 0.00 0.0 0.0===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX最小宽BMIN1 1 15178.61 63.45 90.39 90.39 171.11 171.26 90.102 1 15178.61 63.45 90.39 90.39 171.11 171.26 90.10=========================================================================== 各楼层的单位面积质量分布(单位:kg/m**2)===========================================================================层号塔号单位面积质量 g[i] 质量比 max(g[i]/g[i-1],g[i]/g[i+1])1 1 1209.65 1.002 1 3140.67 2.60===========================================================================计算信息=========================================================================== 计算日期 : 2013.12. 2 开始时间 : 18:30:25 可用内存 : 1953.00MB 第一步: 数据预处理第二步: 计算每层刚度中心、自由度、质量等信息第三步: 地震作用分析第四步: 风及竖向荷载分析第五步: 计算杆件内力结束日期 : 2013.12. 2时间 : 18:33:40总用时 : 0: 3:15=========================================================================== 各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif,Ystif : 刚心的 X,Y 坐标值Alf : 层刚性主轴的方向Xmass,Ymass : 质心的 X,Y 坐标值Gmass : 总质量Eex,Eey : X,Y 方向的偏心率Ratx,Raty : X,Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度) Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX1,RJY1,RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度)RJX3,RJY3,RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震层间位移的比)===========================================================================Floor No. 1 Tower No. 1Xstif= 72.2977(m) Ystif= 123.6352(m) Alf = 15.0637(Degree) Xmass= 64.6079(m) Ymass= 94.4074(m) Gmass(活荷折减)= 21388.6523( 18360.7402)(t)Eex = 0.1610 Eey = 0.6085Ratx = 1.0000 Raty = 1.0000Ratx1= 2.6933 Raty1= 2.3458薄弱层地震剪力放大系数= 1.00RJX1 = 5.0771E+08(kN/m) RJY1 = 4.8663E+08(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 1.5707E+08(kN/m) RJY3 = 2.6456E+08(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 74.9213(m) Ystif= 115.9582(m) Alf = 14.7865(Degree) Xmass= 61.9659(m) Ymass= 98.8770(m) Gmass(活荷折减)=52700.8672( 47671.0703)(t)Eex = 0.2666 Eey = 0.3493Ratx = 0.9076 Raty = 0.8945Ratx1= 1.0000 Raty1= 1.0000薄弱层地震剪力放大系数= 1.00RJX1 = 4.6079E+08(kN/m) RJY1 = 4.3530E+08(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 8.3311E+07(kN/m) RJY3 = 1.6111E+08(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------X方向最小刚度比: 1.0000(第 2层第 1塔)Y方向最小刚度比: 1.0000(第 2层第 1塔)============================================================================结构整体抗倾覆验算结果============================================================================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X风荷载 34773364.0 0.0 347733632.00 0.00Y风荷载 59527580.0 0.0 595275776.00 0.00X 地震 33155036.0 231216.8 143.39 0.00Y 地震 56757208.0 336237.0 168.80 0.00============================================================================结构整体稳定验算结果============================================================================ 层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.157E+09 0.265E+09 3.50 921305. 596.70 1005.042 0.833E+08 0.161E+09 3.90 652530. 497.93 962.94该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值 ***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比---------------------------------------------------------------------- 层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y----------------------------------------------------------------------2 1 0.2493E+06 0.2262E+06 1.00 1.001 1 0.2551E+06 0.2471E+06 1.02 1.09X方向最小楼层抗剪承载力之比: 1.00 层号: 2 塔号: 1Y方向最小楼层抗剪承载力之比: 1.00 层号: 2 塔号: 19、楼梯计算梯段号:TB1,2,3(正向荷载作用)加下划线为输入数值正向等效荷载(KN/m2) 50梯板几何尺寸水平步级数n1 10垂直步级数n2 11踏步宽b1 270梯段净高H=n2*a1 1800梯段净跨L1=n1*b1 2700踢步高a1 163.6 上折平台跨L2 0下折平台跨L3 0楼梯斜板长L' 3245梯段全跨L0=(L1+L2+L3)2700斜板厚h=(L'+L2+L3)/30取整180梯板荷载计算斜板重(标准值)g1=25*h*L'/1000 14.60 步级重(标准值) g2=25*0.5*a1*n1/1000 5.52 20水泥沙浆面层(标准值)g3=20*20*(a1+b1)*n1/b1/1000 6.42 10纸筋灰底层(标准值)g4=17*10*(L'+L2+L3)/1000 0.55 梯级面层(一般为水磨石)容重Rm 0.65 梯级面层(一般为水磨石)自重g5=Rm*(a1+b1)*n1/1000 2.82 楼梯栏板自重glb 1.40 人防等效静载q1 50.00 总荷载(设计值) 1.2G+1.0Q 63.30 梯板内力计算跨中弯矩M=0.1*(G+Q)*L0*L0/1000000 46.14 梯板配筋计算梯砼等级C?(20,25,30,35,40) 30 砼抗压强度fc 21.45 梯钢筋等级HRB335fy(HRB335) 405 梯钢筋等级HRB400fy(HRB400) 432 板配筋HRB300As(HRB335) 800 板配筋HRB400As(HRB400) 750 选取的板筋直径 D 12 计算间距1000/(0.785D2) 150.8 最后选定斜板筋间距@ 150 平台配筋计算平台板厚t 150 平台跨度Lt 1600 平台荷载(设计值) Gt+Qt 63.65 平台跨中弯矩Mt=1/10*(Gt+Qt)*Lt*Lt/1000000 16.29 平台配筋HRB335As(HRB335) 345 选用的板筋直径(HRB335)d(HRB335) 10 计算间距1000/As1/(0.785D2) 228 最后选用平台板筋间距@ 150 楼梯平台梁配筋计算梯梁梁宽b b300 梯梁梁高h b500 梯梁梁跨Lb 3100-------------梯梁自重(设计值)g5=1.2*25*b b*h b 4.50 梯板传来荷载(设计值) g6=(G+Q)*L0/2/1000 85.45 平台传来荷载(设计值) g7=(Gt+Qt)*Lt/2/1000 50.92 总均布荷载(设计值)q=Gb+Qb 140.87 栏板传来集中力(设计值) P=1.2*glb*L' 5.45 梯梁支座弯矩Mb1=1/12*(Gb+Qb)*Lb*Lb/1000001 112.82 梯梁跨中弯矩Mb2=1/12*(Gb+Qb)*Lb*Lb+1/4*P*Lb 117.04 梁面纵筋(HRB400)As(HRB400) 601 梁底纵筋(HRB400)As(HRB400) 624 最后选定梁面纵筋(HRB400)条数n m 3最后选定梁面纵筋(HRB400)直径Dm 18 最后选定梁面纵筋(HRB400)面积763 最后选定梁底纵筋(HRB400)条数nb 3最后选定梁底纵筋(HRB400)直径Db 18 最后选定梁底纵筋(HRB400)面积763 梯梁端部剪力V=.5q*Lb+.5*P 221.08 梯梁截面强度验算[V]=0.7ft*b*h0 204.95 砼抗拉强度ft 2.145 是否构造配置梁箍筋计算配箍单肢抗剪箍筋HPB235(2-@100) Asv 4.50 单肢抗剪箍筋HRB335(2-@100)Asv 3.50 单肢抗剪箍筋HRB400(2-@100) Asv 3.28 最后选定梁单肢箍筋HPB23550.30-------------。

关于人防及外墙计算书

关于人防及外墙计算书

1. 本工程地下二层为甲类防空地下室,人防等级为核6级. 一、人防临空墙计算1、室内出入口等效静荷载为q Q =200k N /㎡ 人防临空墙厚度为300㎜材料强度综合调整系数γl =1.35 混凝土采用C35受力钢筋采用HRB400临空墙短跨方向(主要受力方向)为3.00m 考虑上、下端人防顶板和基础的约束作用 取M =101ql 2 现取宽度1.0m 板带进行计算,保护层厚度为20㎜ M =10200×3.02=180 k N •m 按建筑结构常用数据:A S = 1.35h 3601018006⨯⨯⨯= 1.35270360102.5206⨯⨯⨯=1371.74㎜ 2取C18@150,A S =1696㎜2 人防临空墙配筋:水平分布筋为D14@150 垂直分布筋为D18@150 均满足承载力计算要求。

二、门框墙计算本工程门框墙处均设有暗柱,无端柱门框墙按最大悬挑长度:l 0=700㎜ 防护密闭门门框墙:270k N /㎡,取宽度1.0m 板带进行计算 M =Pl l q 21212+⨯⨯=7.05.02.12702170.0270212⨯÷⨯⨯+⨯⨯=122.85 k N •m A S = 1.35h 3600⨯⨯M = 1.352703601085.1226⨯⨯⨯=936.21㎜2门框墙暗柱箍筋水平筋取:D14@150,满足承载力计算要求。

三、人防外墙计算地下室外墙按单向板计算 取1m 宽进行计算 1、基本资料: 截面宽度b = 1000 (mm) 截面高度h = 250 (mm) 混凝土强度等级 C45 钢筋 III 级 fy= 360 N/mm2计算长度L0= 3.000 m 计算模型为一端固接,一端铰接顶板标高-3 m室外地坪标高-0.45 m地下水位标高-1.85 m底板标高-6 m顶板至室外地坪h1 2.55 m顶板至地下水距离h2 -1.15 m水位至底板h3 4.15 m填土容重γ18 KN/m3浮容重γ’8 KN/m3地面堆载q地面10 KN/m3土内摩擦角φ19.3 °主动土压力系数K0 0.502、荷载计算:a). 土对外墙的侧压力: qt=K0(γ(h1+h2)+γ’h3)=29.3855967 kN/mb). 地下水压力: qs=γ水x h3=41.5 kN/mc). 核爆炸等效静荷载: qe= 60 kN/md). 堆载侧压力qd=K0*q地面=5.0 kN/m3、弯矩及配筋计算:取最大受力点进行计算,故取固端支座B点计算a). 平时状态下计算M=1.2*qtl2/15+1.2*qsl2/15+1.2*qsl2/8=57.83 kN.m钢筋计算fc= 21.1 N/mm2钢筋保护层厚度as 40 mm有效高度ho=h-as-10 =200mmαs=M/(fc*h02)*1000=0.069γ=1/2+1/2*SQRT(1-2*αs)=0.964AS=M/(γ*fy*h0)= 833mm2实际配筋为:Ф16@150 As= 2680 mm2b). 核爆炸作用下计算fy= 486 N/mm2M=1.2*qtl2/15+1.2*qsl2/15+1.2*qsl2/8+1.0*qel2/8= 125.330533 kN.m钢筋计算fc= 21.1 N/mm2调整后fc= 14.3x1.5=31.65N/mm2αs=M/(fc*h02)*1000=0.099γ=1/2+1/2*SQRT(1-2*αs)=0.948AS=M/(γ*fy*h0)=1360 mm2实际配筋为:Ф16@150 As= 2680 mm2跨中最大弯矩近似计算平时状态下计算a). M=1.2*(qt+qs)*l2*0.0298+1.2*qd*9/128= 26.63 kN.m钢筋计算fc= 29.6 N/mm2αs=M/(fc*h02)*1000=0.022γ=1/2+1/2*SQRT(1-2*αs)=0.989AS=M/(γ*fy*h0)=374 mm2实际配筋为:Ф16@150 As= 2680 mm2核爆炸作用下计算fy= 486 N/mm2b). M=1.2*(qt+qs)l2*0.0298+1.0*qel2*9/128+1.2*qd*9/128M= 64.60357857 kN.m钢筋计算fc= 29.6 N/mm2调整后fc= 14.3x1.5= 44.4N/mm2αs=M/(fc*h02)*1000=0.036γ=1/2+1/2*SQRT(1-2*αs)=0.981AS=M/(γ*fy*h0)==677mm2实际配筋为:Ф16@150 As= 2680 mm2三、人防顶板计算LB-1矩形板计算项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 4500 mm; Ly = 3800 mm板厚: h = 250 mm2.材料信息混凝土等级: C40 fc=19.1N/mm2 ft=1.71N/mm2 ftk=2.39N/mm2 Ec=3.25×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2最小配筋率: ρ= 0.214%纵向受拉钢筋合力点至近边距离: as = 20mm保护层厚度: c = 10mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.000准永久值系数: ψq = 1.350永久荷载标准值: qgk = 12.000kN/m2可变荷载标准值: qqk = 60.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00泊松比:μ = 0.200五、计算参数:1.计算板的跨度: Lo = 3800 mm2.计算板的有效高度: ho = h-as=250-20=230 mm六、配筋计算(lx/ly=4500/3800=1.184<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = 表中系数(γG*qgk+γQ*qqk)*Lo2= (0.0155+0.0249*0.200)*(1.200*12.000+1.000*60.000)*3.82 = 21.962 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*21.962×106/(1.00*19.1*1000*230*230)= 0.0223) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.022) = 0.0224) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.022/360= 268mm25) 验算最小配筋率ρ = As/(b*h) = 268/(1000*250) = 0.107%ρ<ρmin = 0.214% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2采取方案12@180, 实配面积628 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = 表中系数(γG*qgk+γQ*qqk)*Lo2= (0.0249+0.0155*0.200)*(1.200*12.000+1.000*60.000)*3.82 = 30.050 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*30.050×106/(1.00*19.1*1000*230*230)= 0.0303) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.0304) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.030/360 = 368mm25) 验算最小配筋率ρ = As/(b*h) = 368/(1000*250) = 0.147%ρ<ρmin = 0.214% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2采取方案12@180, 实配面积628 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0552*(1.200*12.000+1.000*60.000)*3.82= 59.291 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*59.291×106/(1.00*19.1*1000*230*230)= 0.0593) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.059) = 0.0614) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.061/360 = 738mm25) 验算最小配筋率ρ = As/(b*h) = 738/(1000*250) = 0.295%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案12@180, 实配面积628 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0552*(1.200*12.000+1.000*60.000)*3.82= 59.291 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*59.291×106/(1.00*19.1*1000*230*230)= 0.0593) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.059) = 0.0614) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.061/360 = 738mm25) 验算最小配筋率ρ = As/(b*h) = 738/(1000*250) = 0.295%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案12@180, 实配面积628 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0630*(1.200*12.000+1.000*60.000)*3.82= 67.707 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*67.707×106/(1.00*19.1*1000*230*230)= 0.0673) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.067) = 0.0694) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.069/360 = 847mm25) 验算最小配筋率ρ = As/(b*h) = 847/(1000*250) = 0.339%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案12@180, 实配面积628 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0630*(1.200*12.000+1.000*60.000)*3.82= 67.707 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*67.707×106/(1.00*19.1*1000*230*230)= 0.0673) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.067) = 0.0694) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.069/360 = 847mm25) 验算最小配筋率ρ = As/(b*h) = 847/(1000*250) = 0.339%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案12@180, 实配面积628 mm2三、人防底板计算LB-1矩形板计算项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 4500 mm; Ly = 3800 mm板厚: h = 250 mm2.材料信息混凝土等级: C40 fc=19.1N/mm2 ft=1.71N/mm2 ftk=2.39N/mm2 Ec=3.25×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2最小配筋率: ρ= 0.214%纵向受拉钢筋合力点至近边距离: as = 20mm保护层厚度: c = 10mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.000准永久值系数: ψq = 1.350永久荷载标准值: qgk = 12.000kN/m2可变荷载标准值: qqk = 45.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00泊松比:μ = 0.200五、计算参数:1.计算板的跨度: Lo = 3800 mm2.计算板的有效高度: ho = h-as=250-20=230 mm六、配筋计算(lx/ly=4500/3800=1.184<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = 表中系数(γG*qgk+γQ*qqk)*Lo2= (0.0155+0.0249*0.200)*(1.200*12.000+1.000*45.000)*3.82 = 17.534 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*17.534×106/(1.00*19.1*1000*230*230)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.018/360= 214mm25) 验算最小配筋率ρ = As/(b*h) = 214/(1000*250) = 0.085%ρ<ρmin = 0.214% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2采取方案10@140, 实配面积560 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = 表中系数(γG*qgk+γQ*qqk)*Lo2= (0.0249+0.0155*0.200)*(1.200*12.000+1.000*45.000)*3.82 = 23.992 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*23.992×106/(1.00*19.1*1000*230*230)= 0.0243) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.024) = 0.0244) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.024/360= 293mm25) 验算最小配筋率ρ = As/(b*h) = 293/(1000*250) = 0.117%ρ<ρmin = 0.214% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2采取方案10@140, 实配面积560 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0552*(1.200*12.000+1.000*45.000)*3.82= 47.337 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*47.337×106/(1.00*19.1*1000*230*230)= 0.0473) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.047) = 0.0484) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.048/360 = 586mm25) 验算最小配筋率ρ = As/(b*h) = 586/(1000*250) = 0.234%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案10@130, 实配面积603 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0552*(1.200*12.000+1.000*45.000)*3.82= 47.337 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*47.337×106/(1.00*19.1*1000*230*230)= 0.0473) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.047) = 0.0484) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.048/360 = 586mm25) 验算最小配筋率ρ = As/(b*h) = 586/(1000*250) = 0.234%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案10@130, 实配面积603 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0630*(1.200*12.000+1.000*45.000)*3.82= 54.056 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*54.056×106/(1.00*19.1*1000*230*230)= 0.0543) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.054) = 0.0554) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.055/360 = 671mm25) 验算最小配筋率ρ = As/(b*h) = 671/(1000*250) = 0.269%ρ≥ρmin = 0.214% 满足最小配筋要求采取方案12@160, 实配面积706 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = 表中系数(γG*qgk+γQ*qqk)*Lo2= 0.0630*(1.200*12.000+1.000*45.000)*3.82= 54.056 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*54.056×106/(1.00*19.1*1000*230*230) = 0.0543) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.054) = 0.0554) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.055/360 = 671mm25) 验算最小配筋率ρ = As/(b*h) = 671/(1000*250) = 0.269%ρ≥ρmi n = 0.214% 满足最小配筋要求采取方案12@160, 实配面积706 mm2。

人防计算书

人防计算书

200厚填充墙线荷〔9×0.2+0.4×2〕×2.5=6.5KN/m 2普通板面荷18×0.01+20×0.02+24×0.04+0.4=1.96取2 KN/m 2卫生间厨房18×0.01+20×0.02+24×0.05+0.4=2.18取2.2 KN/m 2屋面(机房,出屋面楼梯间所在楼面层)为上人屋面。

≥24层,外墙到第二道腰线处以上弯200 门窗洞口宽度为建筑洞宽+40北外墙地下室人防核6常6,顶板q =70 KN/m 2外墙q =40 KN/m 2底板q =55 KN/m 2Q 活=10 KN/m 2Q 活侧=10/19×19×0.4=4 KN/m 2Q 覆土=19×0.875×0.4=6.65 KN/m 2 Q 土水上=19×0.125×0.4=0.95KN/m 2 Q 土水下=11×3.78×0.4=16.632 KN/m 2 Q 水=10×3.78=37.8KN/m 2人防M B K=KNm 245.768905.340822-=⨯=-ql 活M B K=KNm 624.78905.34822-=⨯=-ql 覆土M B K=KNm 676.128905.365.6822-=⨯=-ql 人防M max K=KNm 888.428905.3409128922-=⨯⨯=-ql X =4m 46.18905.3383=⨯=l 活M maxK =KNm 289.4128905.3492=⨯⨯覆土M maz K=KNm 13.7128905.3492=⨯⨯水上土活M B K=KNm 0025.05316125.095.053162222=⎪⎪⎭⎫⎝⎛-⨯-=⎪⎪⎭⎫ ⎝⎛--ααqa 905.3125.0=α R A =()KN ql qb 275.1905.378.34905.3878.395.042323=⎪⎭⎫⎝⎛-⨯⨯=-β m q R a X A 467.1=+= M maz =KNm q R a R A A 015.12=⎪⎪⎭⎫⎝⎛+ 水下土+水 M BK=⎪⎪⎭⎫⎝⎛+-⨯-=⎪⎪⎭⎫ ⎝⎛+--53342478.3432.545334242222ββββqb 96799.0905.378.3==β m qbR b a X A768.12=+=R A =KN l qb 433.1951823=⎪⎭⎫⎝⎛-β M max =KNm qb R b a R A A 713.23232=⎪⎪⎭⎫⎝⎛+ M B =1.35×(12.676+0.0025+1.807+53.737)+0.7×1.4×7.624+76.245=175.8KNmM max =1.35×(7.13+0.0047+1.015+23.713)+0.7×1.4×4.289+42.888=90.1KNm M B K=12.676+0.0025+1.807+53.737+7.624/2=72KNm M max K=7.13+0.0047+1.015+23.713+4.289/2=34KNm M B =175.8KNmC25砼 Ⅲ级钢 f c =16.7 f tk =2.201327.02305.110007.160.1108.17526=⨯⨯⨯⨯⨯=s α 9285.02211=-+=ss αγ2619062303602.19285.0108.175mm A s =⨯⨯⨯⨯=16@100(2015) M max =90.10575.02505.110007.160.1101.9026=⨯⨯⨯⨯⨯=s α9703.02211=-+=ss αγ268602503602.19703.0101.90mm A s =⨯⨯⨯⨯=12/14@150(890)As min =0.25%⨯300⨯1000=0.0134504.00134.093.1782.265.01.1⨯⨯⨯-=ϕmm mm 2.018.00134.01608.0509.110293.178504.01.25<=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω以内 26/64.17525089087.01034mm N sk=⨯⨯⨯=σ 286.001.064.1752.265.01.101.0=⨯⨯-==ϕρte mm mm 2.0105.001.01308.0309.110264.175286.01.25<=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω次口楼电梯临空墙C35 f c =16.7 &=300 h 0=260M B K=KNm 8.2478905.3130822=⨯=ql M maz =KNm 4.139128905.313092=⨯⨯ 外1463.02605.110007.160.1108.24726=⨯⨯⨯⨯⨯=s α 9205.02211=-+=ss αγ2623972603602.19205.0108.247mm A s =⨯⨯⨯⨯=22@150(2534) &=350外1099.03005.110007.160.1108.24726=⨯⨯⨯⨯⨯=s α 9416.02211=-+=ss αγ2620313003602.19416.0108.247mm A s =⨯⨯⨯⨯=20@150(2095), 18@125(2039)0618.03005.110007.160.1104.13926=⨯⨯⨯⨯⨯=s α968.02211=-+=ss αγ2611123003602.1968.0104.139mm A s =⨯⨯⨯⨯=14/16@150(1183)As min =0.25%⨯350⨯1000=875mm 2 &=300 内0823.02605.110007.160.1104.13926=⨯⨯⨯⨯⨯=s α957.02211=-+=ss αγ2612972603602.1957.0104.139mm A s =⨯⨯⨯⨯=16@150(1340)扩散室临空墙单向板简支KNm qM 8.158.1832=⨯=&=30001.025010005.17.160.1108.1526=⨯⨯⨯⨯⨯=s α 99.02211=-+=ss αγ261482503602.199.0108.15mm A s =⨯⨯⨯⨯=As min =750mm 212@150(1340)上简支,下固定梁式板 12@150 ,四边简支64.0905.35.2==y x l l , 7.195.23902652.0610764.02=⨯⨯⎪⎭⎫ ⎝⎛⨯+=x m6.95.2390764.06102652.02=⨯⨯⎪⎭⎫⎝⎛⨯+=y m12@150扩散室悬板活门临空墙&=300KNm MBK8.2478905.31302-=⨯-=049.045010005.17.160.1108.24726=⨯⨯⨯⨯⨯=s α 9749.02211=-+=ss αγ2613084503602.19749.0108.247mm A s =⨯⨯⨯⨯=As min =0.25%×1000×500=1250mm 2 14@100(1539)四边简支922.025002305==y x l l KNm m x 3.34305.213003606.06104357.02=⨯⨯⎪⎭⎫ ⎝⎛⨯+=KNm m y 9.29305.213004357.06103606.02=⨯⨯⎪⎭⎫⎝⎛⨯+=通道(人防主口) 侧墙:&=300上水q 水上=10×2.9=29 下水q 水下=10×3.45=34.5水上土q 土水上=19×0.75×0.4=5.7 水下土q 土水下=11×2.9×0.4=12.767 侧土q 侧土=11×3.45×0.4=15.18 活q 活=10×0.4=4 人防q 防=4085.345.3=α 1039.085.34.0==β49.675.1418.155.34523=⎪⎪⎭⎫ ⎝⎛+=αβqa R A ⎪⎭⎫ ⎝⎛-=52122αqa R A6.1547.3518.155.34531222--=⎪⎪⎭⎫⎝⎛--=αqa M B 214.1==qaR ax A 26.594.1118.155.34232max ==qa R Ra M A()4.1822.881.4167.5777.576.127.5294046883=+-=ααqa R A ()2268α-=qa R B()72.2215.1065.5124.7112.776.127.5294042822-----=--=αqa M B m qR x A44.1==27.1393.514.3057.4116.476.127.5294042max 2=-=g R M A()KNm M B K 39.21056.383.206212.772.2265.5124.7147.356.15=--=-++++-=C35 f c =16.7 &=300 h 0=230mm1588.023010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α 913.02211=-+=ss αγ2623202303602.1913.01039.210mm A s =⨯⨯⨯⨯=18@100(2545) &=350 h 0=270mm1152.027010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α9386.02211=-+=ss αγ2619222703602.19386.01039.210mm A s =⨯⨯⨯⨯=16@100(2011)()KNm M B 02.19012.70.7 4.172.2215.1065.5147.356.1535.1-=⨯⨯-++++⨯-=1561.027010005.17.160.11002.19026=⨯⨯⨯⨯⨯=s α 915.02211=-+=ss αγ2621382703602.1915.01002.190mm A s =⨯⨯⨯⨯=KNm M B K 15.139-=26/57.294201127087.01015.139mm N s ⨯⨯⨯=σ0145.010003505.02545=⨯⨯=te ρ6775.00145.076.2322.265.01.1=⨯⨯-=ψ3.00145.01608.0509.110276.2326775.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω &=400 h 0=320mm1561.032010005.17.160.11002.19026=⨯⨯⨯⨯⨯=s α 941.02211=-+=ss αγ261753320360941.01002.190mm A s =⨯⨯⨯=选用 16@100(2011)0145.010004005.02011=⨯⨯=te ρ525.001.05.2482.265.01.1=⨯⨯-=ψ31.001.01608.0509.11025.248525.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω 26/5.248201132087.01015.139mm N sk ⨯⨯⨯=σ选用 18@100(2545)26/4.196254532087.01015.139mm N sk⨯⨯⨯=σ 0127.010004005.02454=⨯⨯=te ρ528.00127.04.1962.265.01.1=⨯⨯-=ψ23.00127.01808.0509.11024.196528.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω 人防配筋&=400 M B =210.39082.032010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α 957.02211=-+=ss αγ2615913202.1360957.01039.210mm A s =⨯⨯⨯⨯=KNm M 19.11008.211.108216.427.1393.514.3057.4126.594.11max =+=++++++=防0359.035010005.17.160.11019.11026=⨯⨯⨯⨯⨯=s α 98.02211=-+=ss αγ1000%25.07443502.136098.01019.11026=<=⨯⨯⨯⨯=bh mm A s取 16@200()KNmM 91.9316.498.027.1393.514.3026.594.1135.1max =⨯+++++⨯=0459.035010007.160.11091.9326=⨯⨯⨯⨯=s α9765.02211=-+=ss αγ267643503609765.01091.93mm A s =⨯⨯⨯=26/43.217100535087.01054.66mm N sk =⨯⨯⨯=σ 01.0=te ρ4423.001.043.2712.265.01.1=⨯⨯-=ψ mm mm 2.019.001.01608.0209.110243.2174423.01.25<=⎪⎭⎫ ⎝⎛⨯+⨯⨯⨯⨯⨯=ω。

人防计算书【范本模板】

人防计算书【范本模板】

版本号:B修改码:0哈尔滨工业大学建筑设计研究院文件人防设计计算书代码:[BR-7-13]哈尔滨工业大学建筑设计研究院人防计算书一、设计依据《人民防空地下室设计规范》GB50038-2005《建筑地基基础设计规范》GB50007-2011《混凝土结构设计规范》GB50010-2010《建筑抗震设计规范》GB50011-2010(2016版)二、荷载取值人防工程为地下两层,层高均为3。

6m,地下二层为甲类核6级,常6级物资库,地下一层为甲类核6级,常6级二等人员掩蔽所,荷载根据《人民防空地下室设计规范》GB50038-2005取值,按承受常规武器爆炸动荷载、核武器爆炸动荷载、静荷载组合分别作用设计,并取最不利组合配筋。

三、材料墙、柱混凝土采用C35,梁、板采用C35混凝土,钢筋:采用HRB400级。

四、结构体系本工程采用钢筋混凝土框架结构,外墙、临空墙、隔墙等采用钢筋混凝土墙体,基础采用桩基础,地下室底板为桩基础防水板,地下室顶楼盖采用无梁楼盖体系,梁、板、墙、底板构件尺寸详见图纸。

五:设计方法人防楼板及梁柱配筋采用盈建科1.8.2版,输入相应荷载进行设计.地下室外墙,临空墙,人防隔墙等采用理正,scct等结构计算软件,按相应人防荷载进行设计。

因每层净高均小于3.6m,门框墙根据图集《防空地下室结构设计》FG01~05进行选取。

竖井,防爆波电缆井,人防楼梯,放倒塌棚架等根据《防空地下室结构设计》FG01~05进行选取.六:构件计算LKQ1临空墙计算3600x3600mm,双向板一、计算条件:工程名称:工程一工程项目: 项目一临空墙编号:LKQ1(mm): 3600临空墙的宽度L临空墙的高度L y(mm): 3600临空墙的厚度t(mm): 300临空墙等效静荷载q e(kN/m2): 160临空墙保护层厚度c(mm): 20临空墙混凝土强度等级: C35临空墙钢筋级别: HRB400内力计算采用弹性方法: 否临空墙最小配筋率(%):0。

人防计算书

人防计算书

杭州中翰建筑设计有限公司结构计算书工程编号:工程名称:项目名称: xx区地下汽车库设计阶段: xx区人防结构计算计算人:校对人:专业负责:审核人:日期: 2012.03Ⅶ区地下汽车库人防结构计算书目录一、人防主要计算依据和计算软件二、人防等效荷载及材料强度三、主要人防墙体计算(一)人防临空墙(二)非人防与人防隔墙(三)相邻人防单元隔墙(四)人防扩散室隔墙(五)人防地下室外墙四、各类门框墙、楼梯等按图集选用五、人防地下室梁、柱计算(SATWE电算)六、人防地下室顶板和底板计算(SATWE电算)人防结构计算一、主要计算依据和计算软件1、《人民防空地下室设计规范》 GB50038-20052、《防空地下室结构设计》(国家建筑标准设计图集) 07FG01~053、《防空地下室》(全国民用建筑工程设计技术措施) 20094、计算软件PKPM(2012版)A人防侧墙、临空墙、单元隔墙采用手算并结合结构计算软件Morgain 2012年版计算。

人防门框墙、扩散室悬板活门门框墙、防暴波电缆井、室外主要出入口人防楼梯等,依据国标人防图集查选。

B人防底板和顶板采用PKPM-PMCAD程序计算C人防地下室柱、地梁、顶板的梁采用PKPM-Satwe程序计算二、等效静荷载及材料强度1、本工程为甲类防空地下室,人防等级核6级常6级,人防区为大地下室Ⅶ区范围,共5个人防防护单元2、人防等效静荷载标准值确定:依据《人民防空地下室设计规范GB 50038—2005》查表,人防构件允许延性比按4.6.2条规定。

a、顶板:(梁板结构,允许延性比3.0)《规范》4.8.2条1)纯地下室部分:70kPa (不考虑上部建筑影响,覆土1.5米,板区格最大短边净跨5.7米-0.3米=5.4米)2)主楼范围地下室(-2.8米标高板):55kPa(考虑上部建筑影响,无覆土,板净跨≥3米0029b、土中外墙:(允许延性比2.0)《规范》4.8.3-2条不考虑上部建筑影响,取55kPa (饱和土中,淤泥土)c、带桩基钢筋混凝土底板,第4.8.15条,取值25kPad、相邻防护单元间隔墙,门框墙:1)6级与6级相邻每侧:50kPa2)6级与普通地下室普通地下室一侧:隔墙:110kPa ;门框墙:170kPa3)扩散室与与内部房间相邻的临空墙:39kPae、楼梯踏步与休息平台(作为战时主要出入口):正面荷载:60 kPa 反面荷载:30 kPaf、出入口直接作用门框墙和出入口临空墙:(kPa)三、主要人防墙体计算:(一)、地下室墙计算:DFQ1(人防临空墙)人防等效静荷载标准值:130kN/m2 (按均布荷载输入Morgain)混凝土强度等级为 C35,人防:f c= 16.72N/mm2x1.5=25.08 N/mm2f t= 1.575N/mm2x1.5=2.363 N/mm2f tk= 2.204N/mm2x1.5=3.306 N/mm2Ec=3.15x104 N/mm2x1.2=3.78 x104 N/mm2钢筋抗拉强度设计值(HRB400) f y= 360N/mm2x1.2=432 N/mm2E s= 20 x104 N/mm2Morgain计算如下:上下固端,不考虑裂缝控制。

1.人防计算书

1.人防计算书

2.6 人防结构计算一、结构设计概况:1.1 本工程为六级人防地下室。

工程抗震设防烈度为六度(设计基本地震加速度为0.05g),人防地下室结构设计应结合平时和和战时统一考虑。

1.2本工程人防地下室埋于地下二层,结构设计时应考虑其外围构件的抗渗能力和抗腐蚀能力。

二、结构设计依据:2.1人民防空地下室设计规范(GB50038—2005);2.2《人民防空地下室建筑设计》 FJ01~04;2.3《人民防空地下室结构设计》 FG01~03;2.4其他规范(同结构主体设计);三、材料:3.1混凝土及钢筋的选用见结构总说明;3.2混凝土的强度等级:C35 ,强度综合调整系数=1.5;3.3钢筋种类:HPB235级钢筋 ,强度综合调整系数=1.5;HRB335级钢筋 ,强度综合调整系数=1.35;HRB400级钢筋 ,强度综合调整系数=1.2。

四、荷载选择:4.1顶板等效静荷载标准值 55kN/m;4.2 顶板荷载组合:顶板荷载:人防荷载+顶板自重+战时不拆除的设备自重;4.3外墙等效静荷载标准值 55kN/m;4.4外墙设计荷载组合:a.外墙上的垂直荷载:人防顶板传来的组合荷载,上部建筑物传来的垂直荷载;外墙自重;b.外墙上的水平荷载:核爆动荷载产生的水平动荷载、土压力。

4.5底板等效静荷载标准值 25kN/m;4.6底板设计荷载组合:考虑平时停车库的向下荷载及战时向上的等效静荷载。

4.7出入口临空墙人防等效静荷载标准值 130kN/m;4.8出入口防护密闭门门框墙等效静荷载标准值 200kN/m;4.9与普通地下室相邻隔墙人防等效静载标准值 140kN/m;4.10与普通地下室相邻门框墙人防等效静载标准值 200kN/m;4.11相邻防护单元抗力相同时,隔墙、门框墙的水平等效静载标准值 50kN/m;4.12室外出入口楼梯踏步及休息平台等效静载标准值:正面60kN/m,反面30kN/m。

四、人防构件计算:1、人防地下室外墙计算fc=C35, fy=360第 1 层外墙, 墙厚h= 350mm, 层高L=4.8m强度计算上支座跨中下支座M 0.0 21.4 -129.2As 0 192 1209人防强度计算上支座跨中下支座M 0.0 63.5 -196.6As 0 426 1363裂缝验算上支座跨中下支座M 0.0 21.4 -129.2As 0 337 2574第 2 层外墙, 墙厚h= 350mm, 层高L=5.5m强度计算上支座跨中下支座M -129.2 113.6 -246.0As 1404 1228 2796人防强度计算上支座跨中下支座M -196.6 143.2 -305.1As 1583 1139 2525裂缝验算上支座跨中下支座M -129.2 113.6 -246.0As 2562 2152 53272.人防地下室底板计算在基础底板计算时考虑人防底板何在25KN/m2。

人防荷载计算

人防荷载计算
【公式C.0.1-1】
244.62 328.03 218.21 271.80
0.010
土的计算深度h(m)
站厅层 站台层
6.325 9.475
压缩波升压时间 toh=(γc-1)*h/co 【公式4.4.3-2】
0.021 0.032
底板
16.775
0.056
顶板
2.45
0.10
等截面梁自振圆频率 ωtoh
3
梁的宽度b(m)
1
梁的频率系数Ω 【C.0.1-1条】
18
顶板 梁的高度h(m) 侧墙
底板
0.9
0.7
梁的抗弯刚度 B=φEdbh3/12
1
1377810.00 648270.00 1890000.00
刚度折减系数φ 【C.0.1-2条】
0.6
混凝土弹性模量 Ec(kN/m2)
起始压力波速 c0(m/s)【表4.4.3-1 波速比【】表4.4.3-1
【附录C】
站厅层 站台层
6.92 6.89
压缩波峰值压力(MPa) Ph=[1-h(1-δ)/u1t2]ΔPm
【公式4.4.3-1】
0.10 0.09
底板
15.20
部位 顶板Kd1 站厅层侧墙Kd2 站台层侧墙Kd3 底板Kd4
计算结果(轨道交通规范)
动力系数 Kd【4.6.5

1.53
不同部位的不同系数
】 γc=c0/c1
31500000
300
顶板
2 7.55
顶底板、侧墙等效为 站厅层墙 梁的计算跨度(m) 站台层墙
5.75 7.05
底板
7.55
顶板
3

人防计算书

人防计算书

1. 人防地下室外墙计算墙厚250mm 砼强度等级C40 钢筋级别HRB400土内摩擦角 Φ=22° 土容重 r=18KN/m 3地下室底板顶标高-5.100m ; 覆土厚1.5m地下室底板标高 –1.500m 处① 考虑地面活荷载影响(消防车) 取 q=20KN/㎡产生的土压力荷载 (折合为荷载作用高度)h=q/r=20/18=1.11mq 1=rhk 0=18×1.11×0.63=12.6 KN/㎡{ EMBED Equation.DSMT4 |0k =1-sin =0.63② 土压力产生的荷载:q 2=rhk 0=18×3.6×0.63=41KN/㎡③ 地下室顶板到室外,室内外高差300mm ,1.2m 范围内土体产生的荷载q 3=rhk 0=18×1.2×0.63=13.6KN/㎡④ 人防荷载外墙等效静荷载根据《人防规范》表4.8.3-1 湿陷性黄土考虑上部结构影响 λ=1.1 (4.8.3)25×1.1=27.52. 配筋计算<1> 战时矩形荷载:q a = 1.2×13.6+1.4×27.5×0.63=41KN/㎡三角形荷载:q b= 1.2×41=49.2KN/㎡上端:简支下端:固定左端:固定右端:固定Ly/Lx=3.6/4.8=0.75①矩形荷载作用下:Mx=0.03333×ql2=0.0333×41×3.62=17.7KN·m My=0.0107×ql2=0.0107×41×3.62=5.7KN·mMx0=-0.0748×ql2=-0.0748×41×3.62=-39.8KN·m My0=-0.0571×ql2=-0.0571×41×3.62=-30.3KN·m ②三角形荷载作用下Mx max=0.0096×49.2×3.62=6.1KN·mMy max=0.0161×49.2×3.62=10.3KN·mMx0 max=-0.0338×49.2×3.62=-2.2KN·m My0 max=-0.0482×49.2×3.62=-3.1KN·m Mx=Mx maxMy=My maxMx0 = Mx0 max弯距设计值叠加为:Mx=17.1+6.1=23.8 KN·mMx=5.7+10.3=16 KN·mMx0=-39.8-2.2=-42 KN·mMy0=-30.3-3.1=-33.4 KN·m19.1×1.5=28.65360×1.2=432X向配筋Y向配筋<2> 平时矩形荷载:q a= 1.2×13.6+1.4×12.6=34KN/㎡三角形荷载:q b= 1.2×41=49.2KN/㎡Ly/Lx=3.6/4.8=0.75①矩形荷载作用下:Mx=0.03333×ql2=0.0333×34×3.62=14.7KN·mMy=0.0107×ql2=0.0107×34×3.62=4.7KN·mMx0=-0.0748×ql2=-0.0748×34×3.62=-33KN·mMy0=-0.0571×ql2=-0.0571×34×3.62=-25.2KN·m②三角形荷载作用下Mx =0.0096×49.2×3.62=6.1KN·m+14.7=20.8 KN·mMy =0.0161×49.2×3.62=10.3KN·m+4.7=15 KN·mMx0 =-0.0338×49.2×3.62=-21.6KN·m-33=-54.6KN·mMy0 =-0.0482×49.2×3.62=-31KN·m-25.2=56.2 KN·mX向配筋12@140Y向配筋12@180。

人防荷载取值

人防荷载取值

人防荷载取值
主体结构周边及临空墙、门框墙等效静荷载取值如下(单位:kN/㎡):
4.4.1 核5级甲类一、二等人员掩蔽所
1. 顶板100 (考虑上部建筑影响)
2. 外墙100 (粘土,重粉质粘土)
3. 底板90
4. 出入口临空墙210 (室内出入口)
320 (室外出入口)
5. 出入口门框墙380 (室内出入口)
480 (室外出入口)
6. 楼梯踏步、休息平台正面荷载:120
反面荷载:60
7. 与普通地下室相邻普通地下室一侧隔墙:180
门框墙:320
8. 地下三层顶板100
9. 开敞式防倒塌棚架水平55 垂直50
4.4.2 核6级甲类人防物资库
1. 顶板60 kN/㎡
2. 外墙55 kN/㎡(粘土,重粉质粘土);
3. 底板50 kN/㎡;
4. 出入口临空墙110 (室内出入口)
160 (室外出入口)
5. 出入口门框墙200 (室内出入口)
200 (室外出入口)
6. 楼梯踏步、休息平台正面荷载:60
反面荷载:30
7. 与普通地下室相邻普通地下室一侧隔墙:90
门框墙:170
8. 地下三层顶板50
9. 开敞式防倒塌棚架水平15 垂直50
10. 相邻防护单元抗力等级相同时,隔墙、门框墙:50
4.4.3 相邻防护单元抗力等级不同时,6级与5级相邻
1. 6级一侧隔墙、门框墙:100
2. 5级一侧隔墙、门框墙:50
主体结构分别按平时和战时荷载组合后,取最不利组合作为结构构件的设计荷载进行内力计算,防护区的顶板、底板、外墙、临空墙战时按弹塑性阶段进行内力计算,主梁、柱、门框墙按弹性阶段进行内力计算。

结构计算书

结构计算书

结构设计计算书项目名称:涡阳时代广场人防地下车库建设单位:安徽和景房地产开发有限公司设计单位:华优建筑设计院日期:2010年9月一、概述本工程战时用途为物资库,平时用途为汽车库;人防工程防护等级为常6级。

二、荷载计算:1.顶板:顶板上覆土重量:0.9m X20=18K N/ m2顶板自重:0.3m X25=7.5K N/ m2顶板上活荷载:5K N/ m2顶板上人防荷载:40K N/ m2顶板上消防车荷载:20K N/ m2附简图附图1:顶板荷载平面图:附图2:平时荷载顶板弯矩图附图3:平时荷载顶板计算配筋图附图4:平时荷载顶板裂缝宽度图附图5:平时荷载顶板梁梁截面设计弯矩包络图附图6:平时荷载顶板梁截面设计剪力包络图附图7:平时荷载顶板梁各截面主筋包络图附图8:平时荷载顶板梁各截面箍筋包络图附图9:战时荷载顶板弯矩图附图10:战时荷载顶板计算配筋图附图11:战荷载顶板梁梁截面设计弯矩包络图附图12:战时荷载顶板梁截面设计剪力包络图附图13:战时荷载顶板梁各截面主筋包络图附图14:战时荷载顶板梁各截面箍筋包络附图15:顶板消防荷载平面图:附图16:平时消防荷载顶板弯矩图附图17:平时消防荷载顶板计算配筋图附图18:平时消防荷载顶板梁梁截面设计弯矩包络图附图19:平时消防荷载顶板梁截面设计剪力包络图附图20:平时消防荷载顶板梁各截面主筋包络图附图21:平时消防荷载顶板梁各截面箍筋包络图2.抗浮验算:根据地质报告(安徽建筑工业学院岩土工程勘察研究院提供)抗浮水位取室外地坪下1m,则水浮力约为:40.5K N/ m2顶板上覆土重量:0.9m X20=18K N/ m2顶板自重:0.3m X25=7.5K N/ m2底板自重:0.35x25=8.75K N/ m2地下室侧墙、柱自重:5K N/ m2地下室底板向外设1m宽抗浮挑板:6K N/ m2总计:45K N/ m240.5x1.1=44.55<45K N/m2满足抗浮要求。

5人防构件手算计算书

5人防构件手算计算书

a=1400b=2200a/b=0.64γa =0.37γb =0.44q ia =67.34q ib =80.08f yd =432N/mm 2f cd =28.65N/mm 2f td =2.57N/mm 22.0 墙厚(mm)1301.6 门洞宽度(mm)1.7 门洞高度(mm)120020001.5 qe(KN/m 2)1.8 门扇类型单扇门2. 计算查表:人防工程门框梁计算(BFM1220-10)1.9 短边悬挑长度(mm)400 3. 保护层厚度(mm)一、人防荷载1.1 出入口部位及形式1.2 距离1.3 抗力级别2. 混凝土强度等级1. 钢筋等级4. 最小配筋率300二、材料HRB400C40200.3二、受力分析及计算1. 基本参数:1.4 出入口净宽10m乙类 常6级≤3m 1.门框梁计算1.1.受力简图矩计算0.3x 0.3xa=0.30m xb= 1.30m xc=0.00m q1=39.00KN/m q2=67.34KN/m q3=26.00KN/m q4=104.00KN/m M1ab =8.3KNmM1ba =8.3KNm F Q F BA1=31.2KN M2ab =13.7KNm M2ba =20.1KNm F Q F BA2=55.9KN M3ab = 1.0KNm M3ba =0.1KNm F Q F BA3=0.2KN M4ab =22.2KNm M4ba =22.2KNm F Q F BA4=83.2KN ΣM ab =45.2KNm ΣM ba =50.7KNmΣF Q F BA =170.5KNMmax=50.7KNm1.3.配筋计算h0=280mm αs=0.00269ζ=0.00269γs=0.99866As0=419Asmin=270As=419梁截面BxH 左图2.7层高(m)3.9(门框柱靠门洞一侧墙长)计算简图选用门洞墙墙长(m)0.3x0.3(B为顺墙长方向高度)xa=0.05m xb= 2.20m xc= 1.65m q1=39.00KN/m q2=80.08KN/m q3=0.00KN/m F Q F BA =170.53KN M1ab =49.4KNm M1ba =49.4KNm M2ab =100.7KNm M2ba =42.1KNm M3ab =0.0KNm M3ba =0.0KNm M4ab =389.0KNm M4ba =542.5KNm ΣM ab =539.2KNmΣM ba =634.0KNmMmax=634.0KNm1.3.配筋计算h0=280mm αs=0.0336ζ=0.03419γs=0.98291As0=5333Asmin=270柱截面BxH以下部分为门框柱计算,如采用右图,以下内容无效2.门框柱计算2.1.受力简图是否设固定门槛设门槛As=5333。

人防状态下荷载计算

人防状态下荷载计算

m B l 2Ω=ωm h P t c h P ∆--=)]1(1[021δ人防状态下荷载计算人防等效静荷载计算,按《人民防控地下室设计规范》及《人民防空工程设计规范》计算,结构覆土厚度9.8m 。

(1) 顶板等效静荷载标准值 q e1=K d1*P c1A .顶板动力系数K d11)压缩波升压时间t 0h : 按《人民防空工程设计规范》 t 0h =(γc -1)h/c 0+t 0,取γc =2.0,c 0=300m/s ,t 0=0,t 0h =0.032672)顶板自振圆频率ω:ω=22.37/6.02*(5.83*105/0.77)0.5=541 /s Ω---梁的频率系数,查表A.0.1-1,Ω=22.37 B---梁的抗弯刚度,12/3cd E Bd ψ= ψ---刚度折减系数,查表A.0.1-2,钢筋混凝土构件取0.6l ---梁的计算跨度 E d ---核爆动荷载下材料的弹性模量(kN/m 2), C30混凝土:E d =1.2*3.0*104=3.6*107 kN/m 2c---梁宽,d---梁高B=0.6*3.6*107*1.0*0.33=5.83*105 kN.m 2m---梁的单位长度质量,m=γcd/gm=25*1.0*0.3/9.8=0.77 kN.s 2/m 2γ---材料重力密度(m/s 3)g----材料重力加速度ω*t 0h =541*0.03267=17.67,查表4.4.4,按大偏心受压构件计算[β]=2.0;则K d1=1.05B .动荷载P c1=KP h1)综合反射系数K=1.22)压缩波峰值压力P h , c c c γ/01=, C 1=300/2=150m/s ,查表5.4.2-2,δ=0.3mB l 2Ω=ω查表5.4.1,t 02=1.17s ,五级人防ΔP m =100kN/m 2 P h =[1-9.8*(1-0.3)/(150*1.17)]*100=96.09 kN/m 2P c1=1.2*96.09=115.3 kN/m 2C .顶板等效静荷载q e1=1.05*115.3=121.1 kN/m 2(2) 侧墙等效静荷载标准值 q e2=K d2*P c2A .侧墙动荷载P c2=ξP h查表4.3.6,ξ=0.35,Pc2=0.35*96.09=33.63 kN/m 2B .侧墙动力系数Kd 21)压缩波升压时间t 0h : 按《人民防空工程设计规范》t 0h =(γc -1)h/c 0+t 0,取γc =2.0,c 0=300m/s ,t 0=0,t 0h =0.032672)侧墙自振圆频率ω: ω=22.37/6.42*(5.83*105/0.77)0.5=475 /sΩ---梁的频率系数,查表A.0.1-1,Ω=22.37 B---梁的抗弯刚度,12/3cd E Bd ψ= ψ---刚度折减系数,查表A.0.1-2,钢筋混凝土构件取0.6 l ---梁的计算跨度E d ---核爆动荷载下材料的弹性模量(kN/m 2), C30混凝土:E d =1.2*3.0*104=3.6*107 kN/m 2 c---梁宽,d---梁高B=0.6*3.6*107*1.0*0.33=5.83*105 kN.m 2m---梁的单位长度质量,m=γcd/gm=25*1.0*0.3/9.8=0.77 kN.s 2/m 2γ---材料重力密度(m/s 3)g----材料重力加速度ω*t 0h =475*0.03267=15.52,查表4.4.4,按大偏心受压构件计算[β]=2.0;则K d1=1.05C .侧墙等效静荷载mB l 2Ω=ω q e2=1.05*33.63=35.3kN/m 2(3) 底板等效静荷载标准值 q e3=K d3*P c3A .底板动荷载P c3=ηP c1查表4.3.6,η=0.8,P c1=115.3 kN/m 2,P c3=92.24 kN/m 2B .底板动力系数Kd 31)压缩波升压时间t 0h : 按《人民防空工程设计规范》t 0h =(γc -1)h/c 0+t 0,取γc =2.0,c 0=300m/s ,t 0=0,t 0h =0.054672)底板自振圆频率ω: ω=22.37/6.42*(5.83*105/0.77)0.5=475 /sΩ---梁的频率系数,查表A.0.1-1,Ω=22.37 B---梁的抗弯刚度,12/3cd E Bd ψ= ψ---刚度折减系数,查表A.0.1-2,钢筋混凝土构件取0.6 l ---梁的计算跨度E d ---核爆动荷载下材料的弹性模量(kN/m 2), C30混凝土:E d =1.2*3.0*104=3.6*107 kN/m 2 c---梁宽,d---梁高B=0.6*3.6*107*1.0*0.33=5.83*105 kN.m 2m---梁的单位长度质量,m=γcd/gm=25*1.0*0.3/9.8=0.77 kN.s 2/m 2γ---材料重力密度(m/s 3)g----材料重力加速度ω*t 0h =475*0.05467=25.97,查表4.4.4,按大偏心受压构件计算[β]=2.0; 则K d1=1.05C .底板等效静荷载q e3=1.05*92.24=96.85kN/m 2。

主体结构人防荷载计算书

主体结构人防荷载计算书

人防荷载计算:按设计技术要求,6级人防地面空气冲击波超压峰值为ΔPm=0.05MPa 。

采用等效静荷载计算。

a )顶板:覆土3.0m ,取c 0=200,γc =2,δ=0.2 由10c c c =γ,得012001002c c c γ===m/s 土中压缩波的最大压力121(1)41(10.2)0.05100 1.0448.5h m h P P c t KPaδ⎡⎤=--∆⎢⎥⎣⎦⎡⎤=--⨯⎢⎥⨯⎣⎦= 式中:m P ∆——地面空气冲击波超压峰值,MPa ;h ——土体的计算深度,m 。

计算结构顶板时,取土体实际厚度;计算侧墙时,可取各层外墙的中点至地表面的深度; 1c —土的峰值压力波速,m/s ;2t ——降压时间,s ;δ——应变恢复比。

顶板最小净垮长5m ,结构最不利覆土为2.54m 。

结构覆土大于最不利覆土厚度,综合反射系数K=1.35。

顶板为大偏心构件,允许延性比[]β=3.0,顶板的动力系数Kd=2*[]β/(2*[]β-1)=1.2,顶板的均布等效静荷载标准值: 11 1.2 1.3548.578.57d h q K KP KPa ==⨯⨯=b )底板:底板的动力系数K d3=1.34,底压系数η=0.8;底板的均布等效静荷载标准值310.878.5762.86q q KPa η==⨯=c )边墙:覆土9.95m ,取c 0=300,γc =2,δ=0.11由10c c c =γ,得013001502c c c γ===m/s 土中压缩波的最大压力 121(1)9.951(10.1)0.05150 1.0447.13m h h P P c t KPaδ-⎡⎤=--∆⎢⎥⎣⎦⎡⎤=--⨯⎢⎥⨯⎣⎦= 土的侧压系数ζ=0.54边墙为大偏心构件,允许延性比[]β=2.0 边墙的动力系数K d2=1.34边墙的均布等效静荷载标准值220.5447.13 1.3434.10d h q K P KPa ξ==⨯⨯=。
